Как найти скрытую проводку в стене мультиметром?

Прошли времена, когда электрическая проводка прокладывалась по поверхности стен и была доступна для ревизии в любое время. Уже давно электрические сети прячут под слоем штукатурки, монтируя их в специально пробитых каналах – штробах. После монтажа каналы прячут под слоем штукатурки. В итоге поверхности стен и потолков получаются совершенно ровными, что, несомненно, улучшает эстетику помещений, но при этом затрудняет поиск дефектов проводки в случае ее неисправности. Что делать, если проводка вышла из строя? Найти ее! Сегодня расскажем, как найти скрытую проводку в стене мультиметром.

Contents

• 1 Когда необходимо точно определять места расположения скрытой проводки в стене
• 2 Устройства для обнаружения скрыто проложенных проводов
• 3 Как найти проводку в стене мультиметром?
  • 3.1 Вопрос — ответ

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

• проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
• проведение ремонтных работ;
• необходимость устройства заземления;
• перепланировка помещений;
• изменение мест установки выключателей или розеток;
• выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Устройства для обнаружения скрыто проложенных проводов

Существует целый ряд приборов, позволяющих с различной точностью найти трассу прокладки электропроводов в стенах или потолках:

1. Индикаторные отвертки. Позволяют обнаружить провод на глубине не более 2-х сантиметров, и только если он находится под напряжением. Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится.
2. Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели. Позволяют искать провода на глубине 7 – 8 сантиметров. По принципу действия детекторы бывают электромагнитными, электростатическими или комбинированными. В последних присутствует также функция металлопоиска, что делает прибор практически универсальным.
3. Металлоискатели. Позволяют обнаружить провод, даже если в нем отсутствует напряжение. Попутно такой прибор «найдет» всю арматуру в плитах и гвозди в деревянных стенах. Но есть современные модели, реагирующие только на алюминий и медь, из которых и делают жилы электропроводов. Правда, область расположения проводки «размывается» до 5 см, поскольку зависит от катушки металлоискателя.
4. Мультиметр. Даже самый простой и недорогой прибор позволит определить расположение провода в стене. Правда точность «хромает» до 7 сантиметров в каждую сторону и зависит от глубины, на которой расположена проводка.

Поскольку в повседневной жизни металлоискатели и детекторы проводки нужны далеко не всем, они редко входят в обычный набор инструментов. Приобретать их для разового использования нет смысла, поэтому чаще всего в быту используются индикаторные отвертки и мультиметры.

Как найти проводку в стене мультиметром?

Есть приборы, снабженные функцией обнаружения объектов, находящихся под напряжением даже без непосредственного контакта с ними. Такая модель позволит быстро обнаружить проводку и определить места, где можно без опасений сверлить отверстия в стенах или потолках.

Но поиск проводов можно вести даже самым простым мультиметром. Он поможет сделать это с достаточной точностью. Только нужно его немного доработать. Для этого используют обычный транзистор (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.

К истоку и стоку присоединяют щупы мультиметра. Полярность большого значения не имеет. Затвор будет использоваться в качестве антенны. Для повышения ее чувствительности к ней можно припаять медную проволочку длиной около 5 сантиметров.

Непосредственно поиска происходи в следующем порядке:

• прибор выставляют в режим измерения сопротивления с диапазоном 200кОм;
• транзистор медленно перемещают в непосредственной близости от поверхности стены;
• при попадании в электромагнитное поле электропровода внутреннее сопротивление полупроводникового транзистора изменяется, что и демонстрирует прибор.

На том участке, где обнаружится максимальное изменение сопротивления, проходит трасса электропроводки.

Таким образом, имея в своем распоряжении универсальный тестер — мультиметр, можно найти расположение любых проводок и избежать их повреждения при необходимости устройства в стенах отверстий или ниш различного назначения.

Теперь расскажем, как найти скрытую проводку в стене мультиметром.

Вопрос — ответ

Вопрос: У меня нет мультиметра, но существует способ поиска проводки с помощью телефонного динамика. Стоит ли его использовать?

Имя: Алексей

Ответ: Можно. Но есть ли смысл? Тогда уж лучше купить отвертку-тестер. Стоит недорого и в хозяйстве всегда пригодится.



Вопрос: Для поиска проводки годится любой мультиметр?

Имя: Михаил

Ответ: Да, даже самый дешевый, если оснастить его транзистором.



Вопрос: Нужно ли обследовать все стены мультиметром и составлять схему проводки?

Имя: Максим

Ответ: Если вам нужно просверлить пару отверстий, то не стоит. Если же вы хотите раз и навсегда получить информацию о скрыто проложенных кабелях и проводах, то лучше пригласить профессионала со специальным детектором и составить точную схему. Тогда в следующий раз при проведении каких-либо работ не придется гадать и беспокоиться о целостности электропроводки.



Вопрос: Говорят, что можно использовать смартфон для поиска скрытой проводки. Правда ли это? Или все же лучше мультиметр?

Имя: Владимир

Ответ: Предположительно, можно. Если использовать программу «Metal Detector». Но точность поиска при этом очень невелика. Мультиметр дает гораздо более надежный результат.



Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

• замена электрического кабеля
• нет заземления
• различные неисправности с электрикой
• работы по сверлению стены
• монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять. Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт . В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров . Основные характеристики устройства:

• контроль работы предохранителей
• нахождение фазных кабелей
• проверка фазности счётчика электроэнергии
• возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014 . Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат

MS-158M . Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров . Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

Как найти скрытую проводку: 7 популярных способов

Любые ремонтные работы, связанные со сверлением и штраблением стен, требуют четкого понимания того, где проложены провода. Как же найти скрытую проводку?

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

1. Индикаторная отвертка

Использование индикаторной отвертки для поиска скрытой проводки

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

Электромагнитный детектор проводки Wall Scanner 80

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы. Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

Универсальный детектор BOSCH UniversalDetect

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

Цифровой мультиметр Fluke 117

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены. При помощи встроенного датчика он найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

Поиск скрытой проводки прибор в Новосибирске: 147-товаров: бесплатная доставка, скидка-57% [перейти]

Партнерская программаПомощь

Новосибирск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Поиск скрытой проводки прибор

6 632

6981

Тестер-мультиметр для поиска скрытой проводки СЕМ LA-1014 Измерение силы переменного тока: да,

В МАГАЗИНЕще цены и похожие товары

Прибор для обнаружения скрытой проводки и металла SPARTA 938225 Поверка: нет, Внесен в госреестр:

В МАГАЗИНЕще цены и похожие товары

Детектор скрытой проводки Multi Stud Finder

В МАГАЗИНЕще цены и похожие товары

6 632

6981

Тестер-мультиметр для поиска скрытой проводки СЕМ LA-1014 Измерение силы переменного тока: да,

ПОДРОБНЕЕЕще цены и похожие товары

6 140

6140

Детектор металла и проводки Bosch UniversalDetect, 0603681300 Тип: Детектор металла, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

Детектор проводки ADA Wall Scanner 50 Поверка: нет, Внесен в госреестр: нет, Глубина обнаружения: 50

ПОДРОБНЕЕЕще цены и похожие товары

Прибор для обнаружения скрытой проводки и металла// SPARTA

В МАГАЗИНЕще цены и похожие товары

Прибор для обнаружения скрытой проводки и металла SPARTA 938225 Поверка: нет, Внесен в госреестр:

ПОДРОБНЕЕЕще цены и похожие товары

Детектор Condtrol Wall

В МАГАЗИНЕще цены и похожие товары

Электронный прибор для поиска электропроводов в стенах Laserliner CombiFinder Plus Поверка: нет,

ПОДРОБНЕЕЕще цены и похожие товары

15 038

22338

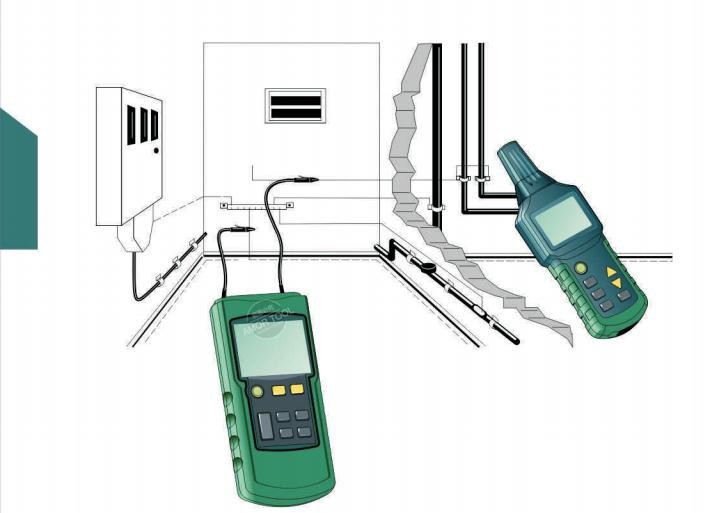

Детектор металла Mastech Кабельный локатор “MS-6818” Тип: Детектор металла, Размер: Длина 31. 000

В МАГАЗИНЕще цены и похожие товары

Детектор проводки ADA Wall Scanner 80 Поверка: нет, Внесен в госреестр: нет, Глубина обнаружения:

ПОДРОБНЕЕЕще цены и похожие товары

Детектор проводки ADA Wall Scanner 80

В МАГАЗИНЕще цены и похожие товары

Прибор Sparta, для обнаружения скрытой проводки и металла Вес: 95, Объем продукта: 0.9486, Объем

ПОДРОБНЕЕЕще цены и похожие товары

Прибор для обнаружения скрытого (встроенного) кабеля MD120 Страна производства: Китай, Длина кабеля

В МАГАЗИНЕще цены и похожие товары

Прибор для поиска скрытой проводки и металла Sparta Производитель: Sparta

ПОДРОБНЕЕЕще цены и похожие товары

Индикатор проводки и металла Th310, поиск-индикатор проводки в старом доме, детектор металла в ст. .. Ningbo

ПОДРОБНЕЕЕще цены и похожие товары

Детектор напряжения Профи

ПОДРОБНЕЕЕще цены и похожие товары

3 838

4672

Тестер для поиска скрытой проводки с лазерным указателем LA-1010 CEM-Instruments Тип: кабельный

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный прибор для обнаружения дерева Laserliner MultiFinder Plus Поверка: нет, Внесен в

ПОДРОБНЕЕЕще цены и похожие товары

Тестер для поиска скрытой проводки с лазерным указателем LA-1010

В МАГАЗИНЕще цены и похожие товары

2 014

3147

iGlaz-100 – обнаружение скрытых камер, жучков и оборудование для поиска прослушки, прибор определения видеокамер

В МАГАЗИНЕще цены и похожие товары

2 052

3257

iGlaz-100 – обнаружение скрытых камер, жучков и оборудование для поиска прослушки, прибор определения видеокамер

В МАГАЗИНЕще цены и похожие товары

4 750

5490

Детектор скрытых камер и жучков К18 / прибор для поиска видеокамер трекеров устройство обнаружения прослушки антижучок

В МАГАЗИНЕще цены и похожие товары

4 190

6990

Детектор скрытых камер и жучков K18 / Антижучок – найти подслушивающее устройство, детекторы поля жучков, прибор для поиска видеокамер, жучков,найти скрытую камеру,найти прослушку,найти жучок,поиск камер, прослушки

В МАГАЗИНЕще цены и похожие товары

3 038

4793

Th530 прибор для поиска кабеля – детектор в стене / арматуры и проводки автономная работа: до 6 ч подарочной упаковке

В МАГАЗИНЕще цены и похожие товары

Комплект для поиска скрытой проводки без напряжения СЕМ LA-1013 Поверка: нет, Внесен в госреестр:

ПОДРОБНЕЕЕще цены и похожие товары

19 290

Прибор обнаружения скрытой проводки TESTBOY26

В МАГАЗИНЕще цены и похожие товары

Прибор для обнаружения скрытой проводки и металла Sparta

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Принцип работы и виды индикаторов скрытой проводки

При сверлении отверстий в незнакомой стене легко получить электротравму или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения таких ситуаций используется индикатор скрытой проводки (ИСП). Для того чтобы прибор был полезен, нужно знать, как им пользоваться. Согласны?

Мы познакомим вас со всеми видами устройств, применяемых в настоящее время для определения трассы скрыто проложенного электрического провода. Расскажем о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров в представленной нами статье приведена инструкция по эксплуатации.

Содержание статьи:

• Виды индикаторов электропроводки
  • По физическим принципам работы
  • По эксплуатационным характеристикам
• Принцип работы детектора
• Сферы применения индикаторов
• Правила выбора индикатора скрытой проводки
• Инструкция по применению детектора
  • Подготовка к предстоящей работе
  • Использование детектора «Дятел Е-121»
• Выводы и полезное видео по теме

Виды индикаторов электропроводки

Не все индикаторы скрытой проводки имеют одинаковую схему работы и функции. Производители пытаются снабдить оборудование дополнительными опциями для получения конкурентных преимуществ. Из-за этого существует несколько классификационных категорий детекторов, в которых нужно подробно разобраться.

По физическим принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на основе которых строиться их работа.

Различают такие типы детекторов:

• электромагнитные;
• металлодетекторы;
• электростатические;
• комбинированные устройства.

Электростатические детекторы способны определять провода, находящиеся под напряжением, без пропускания по ним тока. Они имеют невысокую цену и просты в эксплуатации.

Детекторы без металлоискателя тоже могут стоить дорого, если они имеют встроенные генераторы высокой частоты. Приборы подключаются к сети, а потом их колебания обнаруживаются датчиками

С помощью электростатических детекторов легко определять и разрывы кабелей. К недостаткам этих приборов относится высокая чувствительность к наведенным электромагнитным помехам. Нормальную работу детекторов могут нарушить включенные в сети роутеры, микроволновки, компьютеры, телевизоры.

Также не подойдут электростатические индикаторы для определения местонахождения проводки во влажных стенах и армированных металлом конструкциях.

Галерея изображений

Фото из

Продвинутые детекторы скрытой проводки предоставляют возможность с высокой точностью определить трассу электропроводки без отключения от электропитания

Профессиональные индикаторы служат не только для выявления токоведущих магистралей, но и для определения трубопроводов, арматуры, каркаса железобетонных конструкций

В предложенном потребителю ассортименте детекторов скрытой проводки есть модели, свободно определяющие проводку и металлические закладные во влажных помещениях и в отсыревших строительных конструкциях

Определители положения проводки и прочих скрыто проложенных элементов разработаны с учетом эргономических требований, предельно просты в использовании. Для получения “картинки” и показаний по глубине закладки и расстоянию между ветками достаточно нажать только одну кнопку

Прибор для выявления электролиний под напряжением

Обширная сфера использования

Применения в помещениях с высокой влажностью

Эргономика и простота управления

Электромагнитные ИСП способны определять только провода, по которым идет ток. У бюджетных моделей минимальная нагрузка на сеть для корректной работы прибора составляет 1 кВт.

То есть определить с помощью такого детектора проводку, идущую к светильникам и люстрам, будет практически невозможно. Плюсом таких приборов является их высокая точность, которая позволять отследить расположение электрокабеля до нескольких миллиметров.

Металлодетекторы в чистом виде редко используются в качестве индикаторов проводки, потому что они одинаково реагируют и на или провод, и на металлическую арматуру, и на гвозди и .

В ИСП металлодетекторы обычно применяются для подтверждения слабых или неустойчивых сигналов, полученных другими датчиками.

Датчик металла помогает найти глубокую проводку, если достоверно известно, что под анализируемой поверхностью нет других металлических элементов

Комбинированные индикаторы скрытой проводки стоят дорого, но и обладают хорошим функционалом. За счет использования одновременно нескольких методов обнаружения, эти приборы обеспечивают высокую эффективность работы. Кроме того, комбинированные ИСП зачастую оснащаются дополнительными функциями, который необходимы профессиональным электромонтажникам.

Для бытового использования вполне подойдут недорогие электростатические индикаторы, которых хватит для определения поверхностно залегающей .

По эксплуатационным характеристикам

Индикаторы скрытой проводки имеют массу конструкционных и функциональных различий, поэтому и разделить их можно в рамках нескольких категорий.

По сфере применения ИСП разделяются на:

• бытовые;
• профессиональные.

Бытовые детекторы обычно не содержат датчиков металла, потому их использование на армированных стенах является высокоэффективным. Стоимость простейших приборов начинается от 5$. Они оснащаются одним датчиком, а также световым или звуковым индикатором обнаружения электропроводки.

Компактные приборы для определения скрытой проводки редко имеют настраиваемую чувствительность и большую глубину действия, поэтому профессионалами используются редко

Некоторые профессиональные модели способны определять даже кабели на глубине до 150 мм с точностью 5 мм. Их стоимость может достигать 500-600$, при одинаковых размерах с бытовыми детекторами.

Индикация обнаружения проводки может быть таких типов:

• звуковая;
• световая;
• графическая;
• комбинированная.

Световая и звуковая индикация реализуется соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. Графическая индикация отображается на жидкокристаллическом дисплее.

Световая индикация на комбинированных устройствах может отличаться цветом, в зависимости от обнаружения провода под напряжением или обесточенного

По внешнему виду ИСП можно разделить на:

• цилиндрические;
• плоские.

Цилиндрические аппараты обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели малофункциональные, но и дешевые. Отвертки способны определять электрокабель обычно на глубине не более 2 см.

Если проводка в квартире прокладывалась в штробе поверхностно, то для её обнаружения хватит самой дешевой модели детектора

Стоимость детектора зависит во многом от глубины обнаружения скрытой проводки и дополнительной функциональности. Поэтому следует изучить принцип работы и сферы применения различных моделей индикаторов.

Галерея изображений

Фото из

В поиске электролиний могут применяться не специализированные приборы, а оборудование, способное определить нахождение металла в толще строительной конструкции. При обнаружении металла они сигнализируют звуком

Металлоискатели без затруднений найдут электропроводку в железобетонной и кирпичной конструкции, заглубленную более чем на 38 см. Обычным детекторам эта глубина недоступна

Электролинию, заложенную в штробу на глубину не более 2 см без проблем сможет найти мультиметр

Расположение электропроводки, заложенной в неглубокие штробы поможет найти портативный сенсор, применяемый для поиска металлических деталей

Металлоискатель в поиске электролиний

Компактный металлоискатель для бытового использования

Применение обычного мультиметра

Маломощный сенсор металла

Принцип работы детектора

Принцип работы индикатора скрытой проводки довольно прост.

Обычно он состоит из трех элементов:

• датчик электромагнитного поля;
• усилитель;
• индикатор.

Простейшая схема ИСП представлена на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

В сети представлена масса способов самостоятельного изготовления детекторов скрытой проводки, но по стоимости и качеству они будут соответствовать бюджетным заводским моделям

Срабатывание электростатических устройств (например, модели «Дятел») обеспечивается свойством транзистора изменять сопротивление при наводках на выходе затвора. Металлодетекторные датчики основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИСП.

Приборы с регулированием чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы сохраняют свою актуальность.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

• индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• индикация точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.

При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Прибор с максимально высокой точностью определяет и обозначает все скрыто проложенные коммуникационные линии из цветных и черных металлов. Предоставляет возможность выявить положение электропроводки под напряжением

Индикатор безошибочно находит и отображает расположение скрытой проводки под напряжением. Выделяет положение труб, деревянных закладных, арматуры в бетонных стенах

Высокоточный инструмент предназначен для поиска нарушений в работе систем напольного обогрева. Точность поиска ±1 см

Чувствительное электронное устройство выявляет кроме проводки деревянные и пластиковые закладные элементы. Трассы коммуникаций подсвечивает лучом

К явным преимуществам этой модели относят большой экран с четким изображением выявленных электролиний, трубопроводов, арматуры

Недорогой, простой в управлении, удобный в эксплуатации индикатор без проблем определяет местоположение металлических веток и деревянных деталей

Простой и понятный в эксплуатации детектор предназначен для бытового использования. Радует небольшой ценой и качеством определения

Недорогой электронный инструмент пригодится в хозяйстве, поможет домашнему мастеру распознать местоположение скрытой проводки от отделить от кабеля деревянные закладные

Bosch DMF 10 Zoom extra

Bosch GMS 120 PROF

Детектор Elitech Д 100

Индикатор Wall CONDTROL

ADA Wall Scanner 80 А00466

Бытовой атрибут KWB 0116-20

Доступный DEFORT DMM-20D

Бюджетный вариант Интерскол ЭД-0,2

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
3. Исследуемые поверхности не должны быть влажными.
4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

Выводы и полезное видео по теме

Видеоматериалы помогут увидеть действие различных детекторов в работе и оценить реальную пользу от дорогостоящих моделей. Представлено сравнение результативности моделей индикаторов скрытой проводки различных ценовых диапазонов.

Видео #1. Работа с ИСП «Дятел Е-121»:

Видео #2. Сравнение четырех детекторов скрытой проводки:

Видео #3. Обзор дорогого и дешевого индикатора скрытой проводки:

Эффективность прибора для определения скрытой проводки не всегда коррелирует с его ценой. Важнейшим фактором, на который необходимо ориентироваться при выборе прибора, являются характеристики непосредственного объекта обследования. А при его неопределенности нужно оговаривать в магазине возможность обмена детектора на другую модель.

Расскажите о том, как использовали индикатор для определения трассы скрытой проводки или для выявления ее обрыва. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Делитесь полезными сведениями и известными вам технологическими тонкостями.

Лучший детектор скрытой проводки – ТОП 5

Детекторы скрытой проводки

* * *

При ремонте, перепланировке квартиры или дома, очень важно не повредить электрическую проводку. Кабеля в помещении, как правило, скрыты под штукатуркой, спрятаны в стене, а поэтому обнаружить их непросто. Можно, конечно, ориентироваться по розетках, коробках, но провода не всегда проложены идеально и нарушить их целостность очень легко. Для того, чтобы быстро и точно обнаружить место, где под штукатуркой проложен электрический кабель, используют детектор проводки.

Такой детектор представляет собой специальный прибор, который способен не только точно показать, где в стене проводка, а и обнаружить место, где она повреждена. Качественный датчик также покажет в стенах арматуру, трубы. Мы подобрали для вас пятерку лучших детекторов, которые станут незаменимыми помощниками при ремонте в квартире, монтаже и демонтаже перегородок, при любых бытовых работах (повесить полку, карниз, светильник), при обновлении интерьера комнат.

Приборы, вошедшие в рейтинг лучших детекторов, качественные и надежные, они устранят риск обесточивания дома, а также помогут найти поврежденные провода.

1. Детектор Bosch GMS 120 Prof (0601081000)

Наш ТОП лучших детекторов возглавляет немецкий индикатор от популярного производителя Бош. Прибор профессиональный, отличается точностью и скоростью обнаружения скрытой проводки. Токопроводящая проводка доступна на глубине 50 мм. Работает также в режиме металлоискателя. Он сможет обнаружить медь на глубине 80 мм, сталь – на глубине 100 мм. Центр поиска находится сверху на панели. Прибор показывает высочайшую точность при одиночном проводе. Оснащен ярким большим экраном с подсветкой, что облегчает работу в темноте, слабо освещенных местах. В комплектацию входит батарейка для питания, удобный ремешок для лучшего крепления на руке, защитный футляр. Плюсы: Автоматическая калибровка – постоянная готовность детектора к работе; Понятная и эргономичная панель управления; Высокая точность обнаружения электропроводки; В режиме металлоискателя указывает на место установки арматуры и труб в стенах; Вся нужная информация высвечивается на ярком дисплее; Хорошая комплектация, с ремешком на руку и защитным чехлом. Минусы: Дорого.

2. Мультисканер Laserliner MultiFinder Pro (080.966А)

Данный детектор – мультифункциональный. Система «три в одном». Он работает не только, как индикатор скрытой проводки, а и как металлоискатель (быстро находит железо, медь, сталь), и как индикатор дерева, деревянных конструкций в стенах. Три датчика делают устройство востребованным и широко применяемым при ремонте, монтаже, демонтаже конструкций в доме или квартире. К индикатору прилагается детальное руководство по эксплуатации MultiFinder, что сильно облегчает его применение и повышает безопасность. При обнаружении металла, дерева, электропроводки идет не только световая сигнализация, а и звуковая. Мультисканер отличается великолепной функциональностью во всех режимах поиска. Батарейка входит в комплектацию. Плюсы: Интегрированы три датчика в одном приборе, что очень удобно; Быстро и точно ищет провода электроснабжения на глубине 50 мм; Применяется при монтажных работах с оконными рамами и дверными проемами; Сигналы двух типов: акустические и оптические облегчают работу с детектором; Универсальный прибор с отличной функциональностью и хорошей комплектацией. Минусы: Постоянно нужно калибровать.

3. Детектор проводки Intertool 10 см (MT-3091)

Хороший и недорогой прибор для поиска электрических кабелей в стенах представила в продаже компания Интертул. Прибор готов к работе постоянно при включении, поскольку имеет автоматическое калибрование. Он ищет токопроводящие кабеля на глубине 10 см, что позволяет использовать детектор в старых домах, где слои штукатурки очень толстые. Обнаруживает электропроводку под напряжением 110 Вольт, 220 Вольт, 380 Вольт. Этот детектор универсальный, профессионального класса. Имеет функции поиска дерева (что удобно при установке и демонтаже окон и дверей), меди и стали, конструкций из цветных металлов. Этот индикатор способен определить расстояние до деревянного и металлического объекта. Также работает в режиме электронного уровня. Все показатели отражаются на ярком цветном дисплее, дублируются звуковой сигнализацией. Оснащен батарейкой, заряда которой хватает на 6 часов активного поиска. Для удобства ношения оснащен ремешком на руку, при хранении и переноске укладывается в чехол, который есть в комплекте. Плюсы: Качественный цветной ЛЕД-экран позволяет считывать информацию даже в темноте; Обнаружение оповещается звуковыми и оптическими сигналами; Качественный поиск на глубине 100 мм расширяет сферу применения; Имеет функцию электронного уровня; Определяет расстояние до объекта и высвечивает показатель на дисплее. Минусы: Не всегда точно показывает.

4. Детектор проводки Yato YT-73131

Удобный и практичный сканер Ято устраняет риск нарушения целостности проводки при ремонте в доме, делает безопасными работы по монтажу и демонтажу конструкций в помещении. Прибор цифровой, изготовлен в Польше, тестирован на заводском оборудовании Yato. Быстро обнаруживает в кирпиче, бетоне, штукатурке провода электропитания на глубине 50 мм. В режиме металлоискателя находит цветные и феромагнитные металлы на глубине 60- 80 мм, сталь на глубине 100 мм. Он также найдет и деревянные конструкции, если глубина их нахождения не больше 20 мм. Мультифункциональный детектор показывает также расстояние до найденного объекта Устройство оборудовано большим цветным дисплеем с подсветкой. На нем считываются показатели избранного режима, расстояния до объекта, мощности сигнала. Оптические сигналы подаются тремя индикаторами – красным, зеленым и оранжевым. Помимо этого, срабатывает и звуковой сигнализатор. Прибор самостоятельно отключается, если не работает больше 5 минут. Поставляется в защитной сумке, что упрощает его переноску и хранение. Плюсы: Многорежимный недорогой детектор для разноплановых работ. Большой подсвечиваемый дисплей упрощает работу в темном месте. Функция автоотключения при 5-тиминутном простое экономит заряд батрейки. Дублирование поиска световыми диодами и звуковыми сигналами не даст пропустить нужное место. В наличии защитный чехол для комфортной переноски. Минусы: Батарейки нет в комплекте.

5. Детектор Bosch UniversalDetect (0603681300)

Этот бошовский сканер, хоть и дорогой, но лучший среди сенсорных детекторов скрытой проводки. Он очень легкий и компактный. Прибор быстро обнаруживает и указывает, где расположены токопроводящие провода, черные, феромагнитные и цветные металлы, деревянные объекты в стенах и под толстой штукатуркой. Немецкий детектор демонстрирует высокую достоверность, результативность и точность, находя кабеля под напряжением 110 Вольт, 220 Вольт, 380 Вольт. При всех рабочих функциях и системах срабатывает автоматическая калибровка, поэтому специально настраивать устройство не нужно. Световые индикаторы обнаружения трехцветные, сигнализирует и звуком, который можно отключать. Маркировочное отверстие находится сверху экрана. Для удобства работы на рукоятке предусмотрены резиновые накладки. Безопасность в работе и правильная эксплуатация гарантированы встроенным учебником и инструкцией. Плюсы: Многофункциональность позволяет находить проводку под напряжением, металлические и деревянные объекты и определять расстояние к ним; Автокалибровка во всех режимах поиска упрощает эксплуатацию; Увеличенный сенсорный экран позволяет быстро и просто выбрать режим поиска; Благодаря световой трехцветной сигнализации и дублированию поиска звуком, достигается качественный результат; Продуманный корпус и рукоятка с резиновыми накладками делают использование комфортным. Минусы: Высокая цена.

Таблица сравнительных характеристик детекторов скрытой проводки:

Модель	Обнаруживаемые материалы	Глубина обнаружения (медь)	Глубина обнаружения (дерево)	Глубина обнаружения (сталь)	Вес	Гарантия	Страна происхождения
1. Bosch GMS 120 Prof	металл, медь, электропроводка, дерево	80 мм	38 мм	120 мм	0.27 кг	12 месяцев	Германия
2. Laserliner MultiFinder Pro	провода под напряжением чёрные и цветные металлы дерево	50 мм	40 мм	100 мм 50 мм	0.23 кг	24 месяца	Германия
3. Intertool (MT-3091)	сталь, медь, проводка под напряжением, дерево	80 мм	20 мм	100 мм	0.33 кг	12 месяцев	Китай
4. Yato YT-73131	металл, медь, электропроводка, дерево	80 мм	20 мм	80 мм	0.13 кг	12 месяцев	Польша
5. Bosch UniversalDetect	деревянные конструкции провода под напряжением чёрные и цветные металлы	–	25 мм	100 мм	0.34 кг	12 месяцев	Германия

Поделиться

* * *

Как найти провода или кабели, спрятанные в стенах или за потолками

Во многих домах провода или кабели спрятаны внутри стен, за потолками, под полом или в других труднодоступных местах, которых там быть не должно. Эти скрытые кабели могут вызвать всевозможные проблемы: от падения с лестницы или спотыкания о предметы, когда вы этого не ожидаете, до коротких замыканий и пожаров, если они не будут устранены своевременно. Это руководство покажет вам, как найти провода или кабели, спрятанные в стенах или за потолками, и что делать с ними, как только вы их найдете.

Используйте Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator: доступный и простой метод

Поиск скрытых проводов и кабелей может быть сложной задачей, но профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 позволяет сделать это легко и доступно. Локатор посылает электромагнитные волны, которые отражаются от закопанных предметов и возвращаются со слышимым звуком.

Глубина, на которой находится предмет, измеряется временем, которое требуется, чтобы звук вернулся к вам. Устройство было разработано специально для обнаружения всех видов подземных кабелей, проводов, трубопроводов и металлических предметов, находящихся под землей, таких как трубы, стержни и т. д. Удивительно, как много информации можно найти с помощью этого устройства.

Имеет два режима, которые позволяют выбирать между ручным и автоматическим режимами. Вы можете настроить его частоту одним нажатием кнопки. В локаторе используется передовая сенсорная технология, которая обеспечивает точное определение дальности. Кроме того, это устройство оснащено ЖК-дисплеем, который показывает мощность сигнала и расстояние, а также показывает срок службы батареи.

Одной из особенностей, которая отличает этот продукт от других на рынке, является его способность обнаруживать кабели, пока они еще находятся под землей. При использовании других детекторов, когда вы находитесь достаточно близко к чему-либо под землей (например, к кабелю), вы услышите громкий звуковой сигнал, в отличие от низких звуковых сигналов этого детектора.

Этот локатор проводов также водостойкий и имеет прочную конструкцию, так что он может выдержать все, что на него бросят. Он поставляется с высококачественным футляром для удобного хранения, двумя батареями AA для использования сразу после распаковки, руководством пользователя для быстрой справки и даже защитным экраном для защиты от грязи и пыли. Мы рекомендуем это устройство всем, кому необходимо найти провода или кабели в стенах или потолках, не зная заранее, где они расположены.

Многим людям нравится его использовать, потому что им не нужно часами копаться на четвереньках, просто чтобы получить смутное представление о том, что там внизу. С NF-826 я точно знаю, где проходят мои кабели, без какого-либо специального оборудования или опыта. Если вы ищете что-то простое, доступное и точное, то этот инструмент вам тоже отлично подойдет.

Просто подключите его к розетке и начните сканирование. Сканирование занимает не более 20 минут. Модель 826 также имеет встроенный таймер, так что вам никогда не придется беспокоиться о том, что батарея разрядится. Просто установите таймер и продолжайте свой день, зная, что когда назначенное время пройдет, вы получите уведомление.

Вы можете использовать эту функцию, если хотите избежать ложных срабатываний или если вам нужно определить конкретную область. Когда кому-то нужно найти новую проводку или кабели для установки, это устройство избавит их от необходимости разрывать пол, стены и потолки. Представьте, что вы можете найти подземные линии внутри здания, ничего не повредив.

Инспекционная камера

Если вы ищете провода или кабели, спрятанные в стенах или за потолками, инспекционная камера может оказаться ценным инструментом. Вставляя камеру в небольшие отверстия, вы можете получить четкое представление о том, что находится за стеной, не прибегая к демонтажу.

Камера также идеально подходит для труб и воздуховодов, расположенных в труднодоступных местах, куда трудно добраться руками. При работе с большими зданиями это отличный способ снизить затраты за счет минимизации времени, затрачиваемого на физическое исследование.

Осмотрев местность, вы можете решить, что было бы лучше вырезать открытые участки стены, чтобы не было никакой двусмысленности относительно того, что за ней. Хотя вырезание участков стены не всегда необходимо, если что-то кажется неправильным, например, электрические кабели, проходящие через них, а не внутри них, вам нужно иметь более подробное представление о том, что происходит.

Вырезание этих участков позволит вам осмотреть всю территорию и при необходимости произвести ремонт. Вам нужно будет работать быстро, потому что, как только вы прорежете часть стены, изоляция, скорее всего, начнет высыпаться на пол. Еще одна вещь, которую следует учитывать при принятии решения о том, следует ли вырезать участки стены, — это безопасность.

Например, если вы обнаружите оголенную проводку, идущую от розетки над дверным проемом и проходящую через отверстия в гипсокартоне, прежде чем подняться к потолку, где они встречаются с другими незащищенными проводами, может быть безопаснее просто оставить вещи поскольку они вместо того, чтобы рисковать потенциальным поражением электрическим током, удаляя участки гипсокартона.

Магнитный или электронный искатель шипов

Если вы ищете провода, спрятанные за стенами или потолками, вам может пригодиться искатель шпилек. Искатели шипов бывают двух основных типов: магнитные и электронные. Магнитные искатели стержней работают, обнаруживая предметы из черного металла, такие как гвозди и шурупы, используемые для крепления гипсокартона к деревянным элементам каркаса.

Электронные искатели шипов обнаруживают металлические предметы с помощью электромагнитных датчиков. Лучший тип искателя шипов для ваших нужд будет зависеть от того, что вы ищете и где он находится.
Чаще всего магнитный искатель используется для поиска кабелей, которые были приклеены к стене, но неправильно установлены внутри электрической коробки.

Иногда вы даже увидите такого рода прокладки кабелей, когда они проходят через отверстия в стене или потолке. Преимущество использования магнитных искателей по сравнению с электронными заключается в том, что они намного дешевле, чем их более чувствительные аналоги.

С другой стороны, если вы ищете кабель глубоко в полости стены за электрическими коробками, вам лучше приобрести электронный искатель шипов, потому что он обеспечивает более точные показания.

Помните, что оба типа искателей гвоздей не будут работать, если нет какого-либо проводника, который может включать в себя проводку, трубопровод, кабелепровод или каналы кондиционирования воздуха. Следует также отметить, что во многих случаях вам вообще не понадобится искатель шпилек — например, при попытке найти проводку внутри электрической распределительной коробки.

Наборы тонов и зондов

Один из способов найти провода или кабели, спрятанные в стенах или за потолком, — это использовать звуковой сигнал и набор зондов. Этот комплект издает тон, который может быть обнаружен зондом, который затем используется для обнаружения провода. Чтобы использовать комплект тонального сигнала и зонда, сначала определите общую область, где находится провод.

Затем прикрепите тон-генератор к одному концу провода и включите его. Затем перемещайте щуп, пока не услышите звуковой сигнал, указывающий на то, что вы нашли провод. Затем, используя тон-генератор в качестве ориентира, удалите все препятствия между зондом и кабелем.

Теперь, когда между двумя устройствами нет препятствий, поместите их вместе, чтобы они издавали слышимый звук при сближении. Обнаружив провод с помощью щупов, продолжайте следовать за ним, пока не доберетесь до его источника — другого конца провода.

Как только вы нашли источник, либо отсоедините провод, если он не нужен для каких-либо электромонтажных работ, либо определите, какой цветовой схеме соответствует каждая сторона провода (обычно красный и черный).

Если одна сторона провода явно красная, а другая явно черная, соедините эти две стороны вместе. Если обе стороны красные или обе стороны черные, обратитесь за консультацией к электрику. Наборы тонального сигнала и зонда недороги и просты в использовании, но убедитесь, что вы приобрели соответствующий набор для типа провода, который вам нужно найти. Например, в люминесцентном освещении используется более одного типа системы проводки.

Как найти электрические провода в стенах — самые безопасные способы

Хотите повесить новый телевизор на стену в гостиной?

Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?

Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово. Верно?

Неправильно.

Зачем нужно знать об электропроводке

Случайное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.

Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.

Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.

Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.

Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!

Отслеживание электрических проводов в ваших стенах

Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.

Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.

Вот некоторые из них:

1. Магнитный искатель

Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.

Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.

Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.

Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.

Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.

2. Электрический искатель стержней

Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.

Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.

Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.

Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.

Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.

3. Используйте видеокамеру

Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.

С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.

Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.

Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.

Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.

Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.

Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.

Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.

Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.

4. Детектор электрических проводов

Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.

Этот инструмент подает сигнал при обнаружении активного электрического тока.

Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.

Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Устройство состоит из двух частей: передатчика и приемника.

Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.

Приемник поймает этот сигнал и покажет вам, где проходят провода.

Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.

Держите приемник в оптимальном положении у стены для получения точных показаний.

При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.

5.

Используйте чертежи

Один из самых простых и удобных способов найти провода в стенах — получить существующие электрические чертежи вашего дома.

Эти планы дадут вам точную карту расположения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.

Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.

Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.

Вы можете получить эти чертежи в местном правительстве или в своей строительной компании.

Безопасность при поиске электрических проводов

Работа с электрическими компонентами всегда связана с определенным риском.

При поиске проводов в стенах соблюдайте основные меры безопасности.

И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.

Отключите электроприборы от электросети, прежде чем отключать автоматический выключатель в зоне, где вы планируете исследовать электрическую проводку.

Держите под рукой фонарик на случай, если вам не хватит света во время работы.

Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.

Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.

Часто задаваемые вопросы

Как найти оборванный электрический провод в стене?

Оборванные электрические провода за стеной — обычная бытовая проблема.

Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.

Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.

Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.

Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.

Зона с нулевым сопротивлением – это место, где находится оборванный провод.

Как отследить провод без питания?

Вы можете использовать магнитные или электрические искатели для поиска проводов в стенах.

А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.

Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.

Как найти электрические провода в гипсокартоне?

Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.

Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.

Снимите все украшения и держите смартфон подальше от детектора.

Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.

Как найти электрические провода в бетонных стенах?

Вам понадобятся детекторы электрических проводов или искатели гвоздей, которые могут сканировать бетонные стены.

Они сильно отличаются от обычных детекторов проводов и искателей стержней и стоят дороже.

Если у вас есть электрические чертежи вашего дома, вы будете точно знать, где проходят электрические провода, без использования инструментов обнаружения.

Резюме

Есть несколько способов найти провод в стене. Вы можете использовать различные искатели шипов, детектор электрических проводов или видеокамеру.

Важно знать, какое устройство подходит вам лучше всего в соответствии с вашими потребностями и опытом.

Какой бы метод вы ни выбрали, всегда соблюдайте протоколы безопасности и надевайте защитное снаряжение.

Если у вас есть карта проводов в ваших стенах, вы можете смело приступать к ремонту или отделке!

Делиться – значит заботиться!

Поиск скрытой проводки своими руками

Иногда проблема поиска скрытой проводки при ремонте квартиры становится настоящим мучением. Чтобы этого избежать, необходимо иметь в домашнем наборе инструментов детектор настенной электропроводки. Такие устройства есть в продаже, но если вы любите создавать самодельные устройства и не хотите тратиться на покупку фабричного изделия, вы можете собрать аппарат, который поможет узнать, при необходимости, где проходит замурованная проводка, самостоятельно. Из этого материала вы узнаете, что такое искатель скрытой проводки, какие виды этих устройств существуют и как можно сделать такой детектор своими руками.

Содержание

• Разновидности искателей проводки
• Как найти электропроводку в стенах с помощью индикатора напряжения?
• Сборка искателя проводов на полевых транзисторах
• Детектор с полевым транзистором: принцип работы
• Обнаружение проводки в стене по электромагнитному излучению
• Улучшенные самодельные классификаторы
• Поиск оборванных проводов Android
• Вывод

Разновидности электроискателей

Существует четыре типа этих устройств, отличающихся друг от друга принципом действия. Каждый из них обнаруживает скрытую электропроводку в стене по различным физическим параметрам, и именуется соответственно:

• Электростатический. Их работа основана на поиске электрического поля, которое создается напряжением. Эта конструкция самая простая, и сделать ее в домашних условиях несложно.
• Электромагнитный. Такие устройства обнаруживают магнитное поле, создаваемое потоком электронов в проводке.

• Индуктивные металлодетекторы. Эти приборы сами создают электромагнитное поле и по возникшим в нем изменениям обнаруживают металл обесточенных кабелей.
• Комбинированные фабричные приборы. Это самые лучшие, чувствительные и точные приборы, используемые для профессиональной работы, но их цена самая высокая по сравнению с другими типами детекторов проводки.

Искатель скрытой в стене проводки часто встраивается в схему многофункциональных устройств, предназначенных для обслуживания электрических сетей. Самый известный из них — Дятел. Это устройство сочетает в себе несколько полезных приспособлений одновременно.

Разновидности приборов для поиска скрытой проводки и их проверки на видео:

Как найти электропроводку в стенах с помощью индикатора напряжения?

Проще всего определить, где проходит скрытая проводка, с помощью улучшенного индикатора напряжения (звуковая отвертка). Это устройство имеет автономное питание, кроме того, оно включает в себя звуковую сигнализацию и средства усиления сигнала.

Если у вас есть такой инструмент, то вам не нужно самостоятельно изготавливать индикатор скрытой проводки или вносить какие-либо изменения в схему устройства. С его помощью несложно найти скрытую электропроводку.

Просто проведите кончиком отвертки по стене. Прибор будет реагировать на электромагнитные импульсы, излучаемые электропроводкой, и уведомлять вас звуком о том, что он находится там, где они присутствуют.

Сборка детектора скрытой проводки на полевых транзисторах

Проще всего собрать своими руками детектор скрытой проводки, в схеме которого присутствует полевой транзистор. Принцип работы этого аппарата основан на регистрации электрического поля.

Чтобы собрать такой определитель, не нужно быть профессионалом; достаточно иметь минимальные познания в электрике.

Эта схема соединяет следующие элементы:

• Транзистор полевой (КП103, КП303).
• Динамик с показателем сопротивления 1,6-2,2 кОм. Подойдет деталь от стационарного телефонного аппарата.
Батарея
• (1,5-9 В).
• Переключатель.
• Соединительные кабели.

Схема собрана пайкой. В качестве корпуса для навесного устройства можно использовать простую пластиковую емкость небольшого объема.

На видео пример сборки самодельного искателя проводов:

Необходимо иметь в виду, что полевой транзистор легко подвергается электростатическому пробою. Поэтому при подключении его к цепи не прикасайтесь пальцами к выводам.

Кроме того, пинцет и паяльник должны быть заземлены.

Детектор с полевым транзистором: принцип работы

Прибор работает по следующему принципу. Электрическое поле, действующее на n-p-переход, приводит к изменению толщины последнего, вследствие чего изменяется и его проводимость. Поскольку изменение электрического поля совпадает с частотой сети (50 Гц), то при приближении к проводке из динамика будет слышен нарастающий гул. Чтобы не перепутать выводы полевого транзистора, необходимо проверить их маркировку.

Желательно, чтобы корпус транзистора был металлическим, соединенным с затвором, выполняющим в этой схеме роль управляющего выхода. Часть тела будет действовать как приемная антенна, улавливающая сигнал, излучаемый проводкой.

Сборка спрятанного в стене искателя проводки по этой схеме не сложнее, чем простейшая электрическая схема, которую делают школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Для наглядного отображения процесса определения существующей проводки в стене подключите коммутационное устройство параллельно электрической цепи исток-сток. Индикатор должен включать балластный резистор. Номинал элемента сопротивления может варьироваться от 1 до 10 кОм.

По мере закрытия транзистора, что происходит при приближении его к проводке, будет заметно увеличение показаний индикатора. Это будет свидетельствовать о том, что в кабелях внутри стены есть напряжение, а значит, и электрическое поле.

Обнаружение электропроводки в стене по электромагнитному излучению

Еще один вид самодельного искателя электропроводки – миллиамперметр, соединенный с высокоомным индуктором. Последнюю можно сделать самостоятельно в арочной форме. Также в качестве нее можно использовать первичную обмотку трансформатора, убрав часть магнитопровода.

Этот счетчик не нуждается в питающем элементе – входящий в его состав дроссель будет способствовать появлению переменного тока, а миллиамперметр покажет его наличие.

Часто роль приемной антенны играет снятая со старого магнитофона головка звукоснимателя, которая для облегчения поиска подключается с помощью экранированного провода. Частота звуковых колебаний в этом случае тоже будет 50 Гц, а на интенсивность гула, исходящего из динамика, будет влиять величина тока, проходящего по проводам, и расстояние от искателя до проводки.

Улучшенные самодельные классификаторы

Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционные усилители, в состав которых входят части логических микросхем.

Для изготовления аппарата по этим схемам необходимо хотя бы на базовом уровне разбираться в модели радио, чтобы понимать, как используемые элементы взаимодействуют друг с другом.

Есть два основных принципа работы этих устройств:

• Использование силы магнитного поля, создаваемого проводкой. В соответствии с ним изменяется звуковой тон сирены, а также частота видимого сигнала. Приемным элементом такого устройства является составная часть схемы управления частотой одновибратора (мультивибратора), генерирующего электрические импульсы. Этот детектор может быть собран на основе операционной, логической микросхемы или биполярных транзисторов.
• Усиление сигнала оповещателя с одновременным отклонением стрелки указателя. В этом случае совершенствуется схема, основой которой является полевой транзистор или приемная антенна. Роль последнего играет индуктор с добавлением повышающих каскадов.

Хотя сделать такой определитель не очень сложно, его работа связана с определенными недостатками. К ним относятся, во-первых, узкая дальность обнаружения скрытой проводки, во-вторых, необходимость наличия напряжения в кабелях.

Поиск оборванных проводов

Для поиска кабелей в стенах, толстых или состоящих из очень плотного материала (например, железобетона), при невозможности подачи на них напряжения следует использовать точный детектор, работающий как металлоискатель.

Такие устройства имеют сложную конструкцию, и сделать хороший искатель можно только при условии профессионального понимания радиотехники, а также наличия измерительного оборудования и всех необходимых элементов для сборки схемы. К тому же такая работа не оправдана с экономической точки зрения. Если у вас нет должного опыта и элементной базы, лучше купить в магазине что-нибудь из популярных и проверенных устройств, например, BOSCH или «Дятел».

Найти скрытые провода с Android

Знаете ли вы, что если у вас есть планшетный компьютер или хотя бы Android-смартфон, то с его помощью можно обнаружить проводку в стене? Для этого на устройстве должно быть установлено соответствующее программное обеспечение, которое можно скачать из приложения GooglePlay.

Эти устройства оснащены встроенным модулем, выполняющим функции навигационного компаса. Установка нужной программы позволяет использовать ее как металлоискатель. Конечно, если вы ищете зарытый в земле клад, Android будет бесполезен, но с его помощью вполне можно найти спрятанные в стене кабели, если они не слишком глубоко залегают в ее толще.

Принцип работы устройства на видео:

Нет смысла использовать Android-устройство для поиска проводов в толстых стенах, а также в железобетонных панелях. В этом случае без профессионального металлоискателя не обойтись.

Заключение

Теперь вы знаете, что такое детектор проводки, какие бывают виды этих устройств и как они работают, а также как сделать спрятанный в стене детектор проводки своими руками. Если вы увлекаетесь радиотехникой и любите самостоятельно собирать электрические схемы, вас наверняка заинтригует возможность изготовить такое интересное устройство. Если сборка электрических схем не является вашим хобби, то вы можете приобрести такой детектор в специализированном магазине.

Устройства для обнаружения скрытой проводки в стене

Для того чтобы найти провод под штукатуркой (или обоями) не обязательно вызывать мастера, иногда достаточно приложить немного усилий и вся скрытая электропроводка будет вам известна. Далее мы рассмотрим лучшие устройства для обнаружения скрытой проводки в стене, а также несколько методов, которые позволят решить проблему без использования специальных приборов!

• Основные причины поиска
• Устройства на помощь!
• Включить логику
• Дедушкины методы

Основные причины поиска

Причин искать скрытую электропроводку в бетонной стене самостоятельно множество.

Чаще всего проблема возникает в таких случаях:

• Перепланировка квартиры. Например, вы решили вырезать дверной проем в другом месте, но не знаете, где проходят токоведущие жилы.
• Обрыв цепи. Одна из самых болезненных причин, ведь в этом случае вам нужно будет найти не только проводку в стене, но и место обрыва нулевого или фазного провода.
• Необходимость сверлить перегородку. Внезапно вам придется подключить настенное бра или повесить телевизор на стену.
• Интерес к существующим коммуникациям. Если вы только что купили новое жилье и понятия не имеете, какой кабель и как он проходит через стены и потолок, где установлена ​​распределительная коробка и т. д.

Во всех этих случаях можно вызвать мастера, который даст точное представление о линии электропередач, а можно попробовать самостоятельно поискать проводку в стене. Вы предпочитаете второй вариант? Тогда смотрите далее, как определить расположение провода под плиткой, гипсокартоном и прочей отделкой.

Устройства на помощь!

Итак, если вам нужно просто найти проводку в квартире, то достаточно металлоискателя своими руками. Простая самоделка делается из подручных средств и позволит обнаружить проводник под напряжением до 10 см под декоративной отделкой. В Интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы предоставили в статье, на которую ссылались.

Самодельный металлоискатель пример

Если вопрос денег для вас не особо важен, то лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который не только с высокой точностью определит где кабель есть, но и точное место неисправности если есть перегоревший или пробитый участок. Лучшим по соотношению цена-качество является устройство под названием Дятел или сигнализатор Е-121. С помощью этого детектора можно не только отследить точное расположение проводки в стене, но и найти место обрыва электрического проводника. Рабочая глубина составляет 7 см, что вполне достаточно для любительского использования и обнаружения ободранной сердцевины даже под гипсокартоном.



Прибор дятел в деле

Другим, не менее подходящим прибором для обнаружения скрытой проводки в стене является сигнализация МС. Китайские тестеры имеют свои особенности и особенности, поэтому к ним нужно привыкнуть. Проблема в том, что изделия одинаково реагируют и на металлические детали (например, на гвоздь), и на токопроводящий проводник. Для правильной работы тестера необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики их обходят стороной, хотя для домашнего использования вариант вполне неплох. Еще одним важным недостатком устройств является то, что если кабель защищен экраном из фольги, обнаружить его будет невозможно. Такие сигнализаторы имеют много негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения электронной проводки.

Как пользоваться зондом?

Также для обнаружения скрытой проводки в стене применяются такие приборы как: ПОСП-1, ГВТ-92, Bosch DMF 10 zoom, ГВД-504А, ВП-440. Все они хорошо работали для поиска обрыва провода, а также для обнаружения электропроводки под штукатуркой.



Инструкция по эксплуатации видеодетектора

Особое внимание хотелось бы уделить тепловизорам. Эти устройства позволяют отследить не только, где находится оборванная жила, но и найти токи утечки, короткое замыкание и качество электропроводки в самом щитовом доме. Конечно, их стоимость запредельно высока, но есть услуга вызова мастера, за которую вы отдадите около 2500. В этом случае вам будет предоставлен полный отчет о том, какая в комнатах действующая линия электропередач и нет ли где-нибудь сгоревшего проводника.

Кроме того, узнать, где находится провод в стене, можно с помощью индикаторной отвертки. Такой способ поиска проводки подходит только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Включение логики

Любой электрик знает, что электромонтаж выполняется строго в вертикальном и горизонтальном положении. Другими словами, проводники проходят параллельно и перпендикулярно полу.

Исходя из этого, можно отметить следующие наблюдения:

• Над розетками и выключателями линия идет прямо вверх, здесь категорически запрещено забивать гвоздь.
• Обычно линию проводят на расстоянии 15 см от потолка (или пола), здесь тоже не стоит проводить разного рода работы.
• На основании всех установленных электрических точек можно наглядно представить картинку и зарисовать, где находится провод в стене.

Обращаем ваше внимание, что такие визуальные представления крайне небезопасный вариант. Все свои наброски на бумаге придется подтверждать хотя бы сделанным своими руками металлоискателем, а лучше использовать специальные приборы и индикаторы.

Дедовские методы

Конечно, раньше для обнаружения проводки в стене обходились без приборов, при этом благополучно находя всю ЛЭП под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предлагаем вашему вниманию три самых простых варианта, которые позволят вам самостоятельно найти электропроводку:

1. Если планируется капитальный ремонт. Оторвите обои и осмотрите стену в хрущевке (или в доме). Обычно штробы для скрытой электропроводки немного окрашены от остальной поверхности, а шпаклевка будет более шероховатой на ощупь.
2. Возьмите обычную радиостанцию, настройте на 100 кГц и доведите до нужной зоны. В месте прохождения тока приемник начнет шуметь сильнее.
3. Альтернативой радио является использование микрофона на радио. Включаем микрофон и аккуратно водим им по поверхности. Был шум или треск – удалось найти приблизительное местонахождение трека.

Обращаем ваше внимание, что методы, где используется микрофон и приемник, имеют достаточно высокую погрешность 15 см. Именно поэтому, полагаясь на сигналы этих устройств, лучше перестраховаться и немного отступить, чтобы не получить удар током!

Лайфхак с индикаторной отверткой

Вот и вся инструкция по применению приборов для обнаружения скрытой электропроводки в стене. Надеемся, что теперь вы точно знаете, как найти провод и силовой кабель под штукатуркой в ​​доме без посторонней помощи!

Аналогичные материалы:

• Как найти распределительную коробку в стене
• Как заменить проводку в доме
• Устройство защиты от перенапряжения

Опубликовано: 17. 11.2014 Обновлено: 06.11.2017 19 комментариев

12 гениальных способов спрятать провода и технику в доме

Если вы готовы укротить эту технику по дому, то вот фантастическая коллекция множества отличных способов спрятать провода, кабели и многое другое.

Вы станете беспроводными (или, по крайней мере, это будет больше похоже на это), прежде чем вы это узнаете….

Посмотрим правде в глаза — провода и техника в доме на самом деле не так уж и привлекательны.

Он редко дополняет декор, создает много визуального беспорядка, и это не то, на что мы хотим смотреть, верно?

Не лучше ли было бы найти способы спрятать провода, чтобы они были более замаскированы?

Большинство наших домов не были построены так, чтобы естественным образом скрывать провода (если только вы не полностью автоматизированы, а если это так, это потрясающе!).

Добавьте к этому тот факт, что у нас теперь больше технологий (и, следовательно, больше проводов), чем когда-либо прежде, и у вас есть рецепт потенциальной катастрофы…

Итак, если вы изо всех сил пытаетесь спрятать все эти провода и технику в своем доме и просто хотите, чтобы он выглядел немного лучше и гармонировал с декором, то вы попали по адресу!

Я собрал вместе все умные способы, которые я нашел, чтобы спрятать эти провода раз и навсегда (включая мой любимый вариант для скрытия техники, который вы можете выбрать цвет, чтобы добавить к декору без необходимости сверления) — и я надеюсь, что один или два из них дадут вам вдохновение, которое вы искали в своем собственном доме.

Итак, приступим, давайте…

Содержание

1. Причины, по которым провода становятся проблемой в доме
2. 12 блестящих идей, как спрятать провода/шнуры/неприглядную технику в каждой комнате…
   • #1 – Использование специальной мебели
   • #2 – Использование корзины 100255
   • №7 — добавьте дополнительные детали к существующему плинтусу
   • №8 — используйте кабельные зажимы, чтобы скрыть неприглядные провода
   • №9 — создайте визуальную иллюзию с помощью фальшивой стены Провода в стороне
   • №11 — Используйте декоративную коробку, чтобы спрятать провода зарядного устройства
   • №12 — Используйте зарядную станцию ​​для технических кабелей

ПРИМЕЧАНИЕ  –  Хотя все эти идеи определенно стоит попробовать,  пожалуйста, всегда проверяйте, чтобы вокруг проводов/электрических элементов циркулировало достаточно воздуха, чтобы быть в безопасности, а не сожалеть . Когда имеешь дело с электрикой, нужно обеспечить отвод тепла….

Причины, по которым провода становятся проблемой дома

• Недостаточное количество розеток
• Розетки не в том месте
• Технические коробки должны быть размещены в местах, которые портят стиль вашего дома быть совсем некрасивым.

В моем собственном доме у нас есть эта проблема – ВСЕ ВРЕМЯ!

Он был построен в 1930-х годах, когда потребность в таком количестве розеток и т. д. была меньше, поэтому, когда мы отремонтировали его несколько лет назад, мне посчастливилось добавить множество розеток. Я, наверное, переборщил, но у меня была миссия!

БЫСТРЫЙ СОВЕТ  – На каждой стене всегда должно быть как минимум по 1 набору розеток, чтобы вы могли перемещать мебель в любом месте. Я делаю еще один шаг вперед и устанавливаю по 2 гарнитура на каждой стене — так у вас всегда будет рядом розетка, а большинство из них будет скрыто мебелью, так что это совсем не будет выглядеть странно.

Хотя это прекрасно работает, когда у вас есть возможность добавить сокеты, это не решение для большинства из нас . На самом деле, в нашем доме все еще есть несколько комнат, где мы не могли легко что-то изменить, и в результате мы были вынуждены расставлять мебель в определенных местах в каждом пространстве.

Не идеально.

И даже не заводите меня о массе Wi-Fi / DVD / маршрутизаторов, которые у нас есть по всему дому….

Все, что нужно, ДА – и техника великолепна – АБСОЛЮТНО – но внешний вид?

Не так много…

Итак, вот несколько способов изменить все это и оставить беспорядок проводов и шнуров по дому в прошлом.

12 гениальных идей, как спрятать провода/шнуры/неприглядную технику в каждой комнате…

Вот лишь некоторые из современных неприятностей, которые являются прямым результатом неприглядных проводов и технологий, а также некоторые идеи, которые я нашел в Интернете, чтобы исправить проблемы…

Я надеюсь, что это поможет вам принять любые решения, необходимые для вашего собственного дома.

#1 – Используйте специально изготовленную мебель

У всех нас есть какая-то потребность в технике, связанной с бумажной работой в доме.

Может быть, у вас есть принтер, сканер, измельчитель и т. д.….

И они, как правило, довольно большие и уродливые в большинстве комнат — если только вам не посчастливилось иметь отдельный домашний офис (и даже в этом случае вы, возможно, не захотите чувствовать себя в настоящем офисе дома).

Использование мебели, созданной для того, чтобы скрыть технику, — это один из лучших способов, которые я видел, чтобы избавиться от необходимости ежедневно видеть технику домашнего офиса, не чувствуя себя так, как будто вы живете в офисе.

В нем есть место для всего, но он больше похож на обычный буфет — скрытый офис, который полностью функционален!

Компьютерный стол Hideaway, окрашенный в серый цвет

Купить

#2 — Используйте корзину

У меня есть шредер, и мне не нравится, как он выглядит в моем доме. В результате большую часть времени я хранил его в шкафу и доставал только тогда, когда у меня было приличное количество документов, которые нужно уничтожить.

Я видел несколько человек в Интернете, использующих простую корзину для хранения, так что это совсем не очевидно. Мне нравится идея, что он всегда подключен к сети, готов к использованию, но все еще вне поля зрения… (но я бы не рекомендовал корзину с крышкой из соображений безопасности).

Большая корзина для хранения хлопчатобумажной веревки с ручками, универсальная организация

Купить

Теперь многие люди хотят иметь великолепный внешний вид телевизора на стене.

Однако, без огромных затрат на резку стены, прокладку проводов и их штукатурку, это могло бы быть идеальным обтекаемым решением…

Добавление простой секции кабельного канала посередине телевизора вниз к телевизору или тому, что находится под ним, полностью меняет то, на чем вы фокусируетесь при просмотре телевизора (вам не нужны эти отвлекающие провода!). обычно красят в тон стене.

Включите JavaScript для просмотра содержимого

Кабельный лоток – декоративный самоклеящийся

Купить

#4 – Прячется за поддельными книгами

Вокруг дома так много «технических» коробок — будь то маршрутизатор (который должен подключаться к телефонной линии), телевизионная приставка или другие вещи, и все это может создать неправильный фокус в комнате, если ты невнимательна…

I LOVE LOVE LOVE идея спрятать все за тем, что выглядит как коллекция книг на полке.

Так просто, но так эффективно.

В конце концов, гораздо приятнее выставлять книги на обозрение, чем эти черные или серебряные коробки…

Я уверен, что вы могли бы сделать что-то подобное, но вот тот, который вы можете купить в готовом виде, и вы можете выбрать из широкого спектра книг / цветов и т. д., чтобы он соответствовал вашему декору (да, это немного дорого для доставки по Великобритании, так как это продукт для США, но тем не менее может оказаться полезным для вас) — нажмите здесь, чтобы узнать больше.

Включите JavaScript для просмотра содержимого

#5 – Спрячьтесь в специальном ящике для укладки кабелей

Еще один простой способ спрятать ящики, которые должны быть на виду, например, телевизионную приставку, — это спрятать их в коробку.

Их можно повесить на стену, что означает, что они могут быть полностью в стороне (или очень близко к источнику питания и т. д.), чтобы также не тянуть провода.

Ящик для хранения беспроводного Wi-Fi маршрутизатора — настенный

Купить

#6 — Используйте специальный плинтус, чтобы скрыть провода

Это исправления, которые вам нужны, если вам трудно разместить мебель именно там, где вы хотите, и вам нужно учесть лампы и т. д., или если вам просто нужно скрыть эти надоедливые провода.

Если вы находитесь на стадии строительства/ремонта, вы можете установить специальный плинтус, в задней части которого фактически оставлено место, которое можно использовать для прокладки проводов.

Очень просто, очень эффективно – чисто и аккуратно в любой комнате!

#7 – Добавление дополнительных деталей к существующему плинтусу

Почему бы просто не добавить к нему немного дополнительных деталей!

Вы можете добавить короб/кабель либо на стену поверх существующего плинтуса, либо на пол рядом с плинтусом – в зависимости от того, что лучше всего подходит для вашего дома и помещения.

(Вы бы не смогли проследить его по полу, если бы у вас был ковер, например).

#8 – Используйте кабельные зажимы, чтобы скрыть неприглядные провода

Когда у вас есть лампы или электроприборы на предметах мебели, обычно есть провода, тянущиеся к штепсельной розетке, и это может быть очень неприглядно (особенно если у мебели длинные ножки и нет задней части).

Таким образом, вы можете использовать кабельные зажимы, которые просто прикрепляются к мебели и имеют прорезь, в которую можно вставить провода. Вы можете протянуть провода вверх по ножкам мебели или по спинке — и они останутся на месте, не мешая.

Включите JavaScript для просмотра содержимого

ЗАЖИМ ДЛЯ КАБЕЛЯ – УПАКОВКА 10 МНОГОФУНКЦИОНАЛЬНЫХ ЗАЖИМОВ ДЛЯ КАБЕЛЯ – САМОКЛЕЯЩИЕСЯ (БЕЛЫЕ)

Купить

#9 – Создайте визуальную иллюзию с помощью искусственной стены

Это проект из удивительного блога Swoonworthy, и это один из тех действительно оригинальных способов спрятать провода, о которых я хотел бы подумать! Если у вас есть небольшие навыки рукоделия, то это определенно стоит попробовать.

Простое добавление фальшивой стены из картона, окрашенного в тот же цвет, что и стена, означает, что вы можете спрятать множество проводов без каких-либо кабелей или коробок.

Очевидно, что это сработает только тогда, когда провода уже находятся в скрытом месте — так как зрительная иллюзия может разрушиться под неправильным углом…

#10 – Используйте крючки или корзины под прилавком, чтобы не мешать проводам

Еще один быстрый трюк с проводами — прикрепить какую-нибудь корзину к нижней стороне (или даже к задней части) мебели и положить зарядное устройство и провода туда, а не прямо на пол.

Это обычно используется в офисах, но я собираюсь попробовать это в ближайшее время в моем коридоре, так как под шкафом в прихожей висит множество проводов, и хотя он низкий, вы можете легко увидеть все эти надоедливые провода, тянущиеся по полу…

ЛОТКИ ДЛЯ УПРАВЛЕНИЯ КАБЕЛЯМИ, ПОД СТОЛОМ КАБЕЛЬНЫЙ ОРГАНИЗАТОР ДЛЯ ПРОВОДОВ

Купить

#11 – Используйте декоративную коробку, чтобы спрятать провода зарядного устройства

Говоря об укрощении этих надоедливых проводов, вы должны говорить об одном из самых беспорядочных проводов…

Это вызвано зарядками для коллекции телефонов / iPad / Kindles и т. д., которые, кажется, собирает семья. Вот несколько моих любимых способов скрыть этот беспорядок с кабелями, который иначе остался бы висеть…

Мне нравится эта идея, так как у вас может быть все, что требует провода, в одном месте — чисто и аккуратно. Соединения можно просто протолкнуть через декоративные отверстия, так что это все, что вы увидите.

Verve Jelly Cable Management Box — система для укрытия и сокрытия разветвителей и шнуров питания

Купить

#12 — Используйте зарядную станцию ​​для технических кабелей

Это имело бы огромное значение для стола в прихожей, рабочей поверхности на кухне или письменного стола — ведь все можно заряжать, каждый со своим проводом, — но все это аккуратно упаковано.

И если все ваши гаджеты можно заряжать без проводов, разница между количеством проводов будет еще лучше! (Элементы Apple, как правило, могут быть, но вы можете ходить по магазинам и посмотреть, что есть другие).

Это также отличная идея, чтобы собрать их всех вместе перед сном (чтобы дети не брали свои телефоны наверх… надеюсь!

БЕСПРОВОДНАЯ ЗАРЯДНАЯ СТАНЦИЯ 3 В 1

Купить

Вот и все — множество УМНЫХ идей, как спрятать провода дома (и эти надоедливые технические коробки тоже!)

Если вы начнете думать нестандартно (или, в данном случае, внутри нескольких коробок!) для вдохновения, вы можете обнаружить, что провода и техника вокруг дома становятся для вас менее неприятными.

Как спрятать телевизионные провода и неприглядные шнуры 8 креативными способами Не знаете, что делать с телевизионными проводами? Мы здесь, чтобы помочь. Фото: Бьорн Валландер

Если вы пытаетесь понять, как спрятать провода телевизора, вы не одиноки. Большинство пространств не спроектированы с учетом размещения розеток, что делает переезд в новое место еще более сложным, когда вы пытаетесь понять, как собрать комнату. Мало что выглядит хуже, чем паутина спутанных шнуров питания на виду у всех. Теперь речь идет не только о том, чтобы найти идеальный угол для этого стола с отчетами — вам почти нужно работать в обратном направлении и упорядочивать все в зависимости от того, куда должны идти технические устройства. Конечно, оборудование, такое как настенные телевизоры, еще больше усложняет задачу.

Большинству из нас регулярно приходится иметь дело с компьютерными проводами, кабелями HDMI, маршрутизаторами Wi-Fi и электронными зарядными устройствами, и найти стильные решения для их маскировки может быть непросто. Это очень актуально для тех из нас, кто превратил свои гостиные в домашние офисы, чтобы работать удаленно. К счастью, мы составили список гениальных идей по сокрытию телевизионных проводов и других электронных помех, от решений, которые сделают шнуры полностью невидимыми, до более простых трюков, чтобы держать их организованными и распутанными. Спойлер: не нужно быть электриком, чтобы успешно спрятать телевизионные провода! Прежде чем вы запланируете следующую поездку в Home Depot или запустите Amazon, чтобы полностью запастись расходными материалами для этой миссии по благоустройству дома, изучите наш учебник о продуманных способах спрятать провода на работе и дома.

• Фото: Эрик Пясецкий

  Проведите кабели за стеной

  Хотите, чтобы провода вашего телевизора были полностью невидимы? Лучше всего загнать их за стену. Чтобы осуществить это, вам нужно вырезать два отверстия в гипсокартоне с помощью пилы для гипсокартона, дрели или универсального ножа — одно за телевизором, а другое рядом с розеткой. Используйте искатель шпилек, чтобы убедиться, что места, которые вы планируете просверлить, находятся вдали от стенных шпилек, и не забудьте отключить питание в комнате. Установите настенные кабельные пластины на каждое из отверстий и пропустите шнуры через верхнюю пластину вниз через нижнюю пластину. Если ваши шнуры короче, выберите встроенный блок питания и кабель, который добавляет розетку прямо за телевизором.

• Фото: Роджер Дэвис

  Спрячьте удлинитель

  Удлинитель является источником очень многих вещей, но беспорядок шнура часто является главной достопримечательностью этого шоу. Попробуйте приподнять полосу над землей, чтобы все эти штекеры не были видны. Большинство удлинителей имеют отверстия на задней панели, так что вы даже можете повесить их на стену, используя всего несколько шурупов или гвоздей. Если в вашем развлекательном центре есть опоры на несколько дней, установка удлинителя чуть ниже основания перекроет зазор между мебелью и стеной. Другой вариант — настенный удлинитель, который подключается прямо к розетке.

• Фото: Ёсихиро Макино

  Уберите коробку кабельного телевидения

  Все ваши периферийные устройства — кабельные коробки, Apple TV, Rokus и т. д. — добавляют к беспорядку проводов, и, скажем прямо, они не самые красивые вещи, которые должны быть в поле вашего зрения во время экранного времени. Подумайте о том, чтобы спрятать их в функциональном предмете мебели, таком как буфет или шкаф. Если в детали нет отверстия для проводов, вы можете легко добавить его с помощью дрели и приспособления для вырезания отверстий. Если вы не хотите открывать двери своего развлекательного центра каждый раз, когда включаете телевизор, выберите инфракрасный приемник, который подключается непосредственно к кабельной приставке.

• Защелка кабеля

  Прежде чем вы начнете беспокоиться о сокрытии удлинителей, вам нужно убедиться, что они надежно закреплены. Использование фиксатора кабеля на рабочем столе или тумбочке предотвратит их падение на пол каждый раз, когда вы отключаете устройство. «Борьба настолько реальна, и это полностью меняет правила игры», — говорит Клеа Ширер, соучредитель Home Edit. Крючки для шнура также отлично подходят для прокладки проводов по ножкам мебели, благодаря чему все эти свисающие шнуры за вашим столом не выглядят джунглями.

• Фото: Courtesy of the Home Edit

  Свяжите все шнуры вместе

  Обертка для шнура или док-станция — это шикарный и простой способ собрать все провода в одном месте. Вы впервые услышали это здесь: связывание — один из лучших приемов кабельного телевидения в книгах. «Электроника, такая как принтеры, компьютеры или телефоны, поставляется с большим количеством подключенных кабелей», — говорит Джоанна Теплин, соучредитель Home Edit. «Использование шнура или док-станции для их организации помогает сделать все упорядоченным и менее загроможденным».

• Создайте свою собственную док-станцию ​​

  Наличие нескольких устройств приводит к обилию зарядных кабелей, что очень раздражает. Ширер рекомендует создать модную док-станцию, чтобы замаскировать беспорядок: «Один из наших любимых методов — перепрофилировать журнальную стойку, чтобы разделить ноутбуки, планшеты и телефоны, а затем добавить держатель для нескольких кабелей, чтобы шнуры были организованы».

Самые популярные

• Используйте кабельную катушку

  Считайте это наматыванием, о необходимости которого вы не подозревали до сих пор. «Кабельная катушка — это гениальный инструмент, который позволяет вам сматывать шнуры, чтобы скрыть их, укоротить и не путать», — говорит Теплин. «Нам особенно нравится использовать их в качестве зарядных устройств для телефонов, потому что они защищают ваши сумки и ящики от путаницы со шнурами».

• Маркируйте свои шнуры

  Если они должны быть видны, то Ширер настаивает на том, чтобы ваш ассортимент шнуров, кабелей и электрических проводов был как минимум различим.
