Дифференциальные минимальные реле ДМР-400Т и ДМР-600Т 2-й серии - Описание и технические характеристики реле

Дифференциальные минимальные реле ДМР-400Т и ДМР-600Т 2-й серии
Техническое описание и указания по эксплуатации и ремонту
Описание составила Р. М. Эльперина
Государственное научно-техническое издательство
Оборонгиз
Москва 1963

Дифференциально-минимальные реле ДМР-400Т и ДМР-600Т 2-й серии предназначены для:
— автоматического подключения генератора, когда его напряжение превышает напряжение сети самолета на определенную величину;
— отключения генератора от сети при наличии определенной величины обратного тока;
— предотвращения включения генератора в сеть с неправильной полярностью;
— сигнализации включения генератора в сеть;
— неавтоматического (ручного) включения генератора в сеть;
— сигнализации обрыва фидера между плюсовой клеммой генератора и настоящими реле.
Реле ДМР-400Т применяется для работы с генераторами и стартер-генераторами постоянного тока напряжением 28,5в и мощностью до 12 квт, а реле ДМР-600Т 2-й серии- мощностью до 18 квт.

В отличие от ранее выпускаемых реле ДМР-400А, АМ, В и Д и ДМР-600А и АМ теплостойкие реле имеют более надежную, четко действующую схему сигнализации включения и отключения генераторов; в них исключены также паразитные цепи, возникающие при разомкнутых контакторах. Для защиты контакторов от  перегрева при длительной работе в цепь их обмоток посредством реле ТНЕ210ДТ включается дополнительное сопротивление.

Содержание

I. Назначение
II. Технические данные
III. Комплект
IV. Устройство и принцип действия
V. Конструкция реле ДМР-400Т и ДМР-600Т 2-й серии
А. Реле ДМР-400Т
Б. Реле ДМР-600Т 2-й серии
VI. Гарантия
VII. Устройство, принцип действия и конструкция элементов схемы реле ДМР-400Т и ДМР-600Т 2-й серии
А. Контакторы реле ДМР
Б. Управляющее реле ДР
В. Электромагнитные реле ТКЕ1Р2ДТ, ТКЕ210ДТ, ТНЕ210ДТ и ТКЕ22ПДТ
VIII. Указания по эксплуатации и ремонту
IX. Указания по консервации, упаковке и хранению аппарата

Дифференциальные минимальные реле (ДМР) — Студопедия

Дифференциальные минимальные реле выполняют следующие функ­ции:

- обеспечивают возможность дистанционного ручного включения и выключения гене­ратора;

- подключают генератор на сеть, если его напряжение превышает на­пряжение сети, как минимум, на 0,2÷0,3 В;

- отключают генератор от сети при появлении тока обратного направ­ления при дости­жении им заданной величины;

- исключают возможность подключения на сеть генератора с непра­вильной полярно­стью;

- обеспечивают сигнализацию отключения или подключения генера­тора.

На самолётах и вертолётах гражданской авиации применяются, как правило, дифференциальные минимальные реле ДМР-200Д, ДМР-400Д, ДМР-400Т, ДМР-600Т, которые имеют незначительные отличия в электриче­ской принципиальной схеме, ис­пользуемых элементах схемы и в токе на­грузки.

ДМР-200 рассчитан на номинальный ток 200 А;

ДМР-400 рассчитан на номинальный ток 400 А;

ДМР-600 рассчитан на номинальный ток 600 А.

Состав дифференциального минимального реле(рис.4.5)

- Рвкл – реле включения – электромагнитное реле, которое при включе­нии выклю­чателя генератора подготавливает ДМР к работе;

- Рбл. – блокировочное реле – обеспечивает защиту шунтовой обмотки дифферен­циального реле при подаче на неё перепада напряжения ΔU > 12 B.

- Рдиф. – дифференциальное реле – служит для управления процессом подключе­ния и отключения генератора. В качестве дифференциального реле используется по­ляризованное реле с постоянными магнитами (рис. 4.4.)


В поляризованном реле, в отличие от обычных электромагнитных реле, отсутст­вуют возвратные пружинки. Два устойчивых положения обеспечи­вают посто-

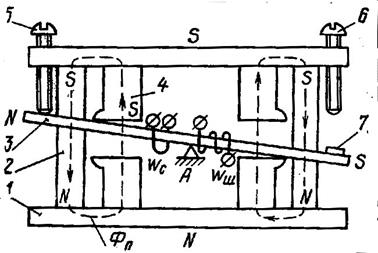

Рис. 4.4. Принципиальная схема дифференциального реле

1 – плита основания; 2 – стойка; 3 – якорь; 4 – наконечник магнита;

5, 6 – регулировочные винты; 7 – контакт.

янные магниты в виде стоек, крепящиеся на плитах основания. Они намагничивают плиты и полюсные наконечники. В промежутке между по­люсными наконечниками находится якорь из электротехнической стали, ко­торый может поворачиваться вокруг оси А из одного устойчивого положе­ния в другое. Вокруг якоря выполнены две об­мотки –

Wш. - шунтовая и Wс -сериесная. Высокочувствительная шунтовая обмотка выполнена тонким проводом, а сериесная – представляет собой один или два витка провода большого сечения, рассчитанного на длительное пропускание номинального тока генератора.


При отсутствии тока в обмотках якорь реле замыкает магнитную цепь между раз­но­имёнными полюсами постоянных магнитов и намагничивается, обеспечивая одно из своих устойчивых положений.

При появлении тока в одной из обмоток она создаёт магнитное поле, которое может быть направлено согласно с полем постоянных магнитов, или встречно.

Если поле направлено встречно и его величина превышает поле посто­янных магнитов, происходит перемагничивание якоря. При этом одноимён­ные полюса якоря и постоянных магнитов отталкиваются друг от друга, обеспечивая поворот якоря вокруг оси «А» во второе устойчивое положение. Одновременно замыкаются или размыкаются электрические контакты, свя­занные с якорем.

- К1 – контактор, силовой элемент схемы ДМР – обеспечивает непо­средствен­ное подключение генератора на бортсеть, также управляет вклю­чением сигнализа­ции «отказ генератора».

Работа электрической принципиальной схемы ДМР-400Д(рис. 4.5.)

В исходном положении в бортсети есть напряжение, поданное с акку­муляторной батареи или с другого генератора.

Плюс с шины бортсети через замкнутые контакты 2-1 Рсигн поступает через клемму «сеть» ДМР на конец шунтовой обмотки дифференциаль­ного реле, под­готавливая его срабатывагние..

Рис. 4.5. Электрическая принципиальная схема ДМР-400.

Также плюс поступает через контакты 5-4 Рсигн на сигнальную лампу «отказ ге­нератора».

На всех самолётах и вертолётах гражданской авиации генератор вклю­чают после запуска соответствующего двигателя, а на самолётах и вертолё­тах с ГТД – после вы­хода двигателя на режим малого газа.

При работе двигателя вращение с него передаётся на генератор, а бла­годаря при­менённой схеме самовозбуждения на клеммах генератора сразу появляется напряже­ние.

Минусовая клемма генератора через корпус самолёта связана с «мину­сами» всех устройств, подключенных по однопроводной схеме. Минус в том числе подаётся через клемму

« - »на обмотки Рвкл и К1.

С плюсовой клеммы генератора плюс подаётся через клемму «Ген.» ДМР на кон­такты «4» и «1» реле включения, на силовой контакт контактора К1 и через пере­мычку и клемму « + »на выключатель генератора.

При включении выключателя плюс подаётся через клемму «В» ДМР на обмотку реле включения. Ввиду наличия на другом конце обмотки реле включения минуса, Рвкл срабатывает и контактами 4-3 готовит цепь включе­ния контактора, а контактами 1-2 подаёт плюс через контакты 2-1 блокиро­вочного реле на конец шунтовой обмотки дифференциального реле.

Таким образом к оказывается приложен перепад напряжений ΔU, равный ал­гебраической сумме Uген и Uсети, то есть ΔU = Uген – Uсети.

Под действием перепада напряжений в шунтовой обмотке появляется ток:

Iобм.=

Под действием тока в шунтовой обмотке дифференциального реле она создаёт магнитное поле. Параметры дифференциального реле в ДМР-400Д подобраны таким образом, чтобы оно срабатывало при Uген – Uсети = 0,3÷0,7 В, то есть чтобы сраба­тывание происходило, когда напряжение гене­ратора больше напряжения сети, как ми­нимум, на 0,3÷0,7 В.

При срабатывании дифференциального реле его контакты 2-3, вклю­ченные по­следовательно с контактами 4-3 реле включения, подают плюс на контактор К1, кото­рый срабатывает и своими силовыми контактами подаёт напряжение генератора через клемму «Ген.» ДМР, сериесную обмотку диф­ференциального реле, клемму «Сеть» ДМР и далее через амперметр на шину бортсети. То есть генератор подключается на сеть.

Сериесная обмотка дифференциального реле создаёт магнитное поле, совпадаю­щее по направлению с полем постоянных магнитов, благодаря чему якорь дифферен­циального реле удерживается в сработанном положении.

Вспомогательный контакт К1 подаёт плюс через клемму «С» ДМР на реле сигна­лизации, которое срабатывает и контактами 2-1 разрывает цепь шунтовой обмотки, тем самым исключая её перегорание при длительном на­хождении под напряжением во время полёта. Контактами 5-4 реле сигнали­зации разрывает цепь питания сигнальной лампочки «Отказ генератора».

Если напряжение генератора по какой-то причине начинает уменьшать­ся, то в момент, когда напряжение сети станет больше, чем напряжение гене­ратора, т. е.:

U сети > U ген

ток потечёт из сети через амперметр, клемму «Сеть» ДМР, сериесную обмотку диф­ференциального реле, замкнутые силовые контакты К1, клемму «Ген.» ДМР и далее через обмотку генератора на корпус самолёта. То есть генератор при этом будет по­треблять электроэнергию, как электродвигатель.

Ток в сериесной обмотке дифференциального реле меняет направле­ние, соответ­ственно изменяется на противоположное и направление созда­ваемого сериесной об­моткой магнитного поля, которое теперь направлено против поля постоянных магни­тов. При достижении в Wc тока обратного направления 15÷25 А величины магнит­ного поля, создаваемого обмоткой, оказывается достаточно для срабатывания диффе­ренциального реле (для воз­врата его якоря в исходное положение). При этом контакты 2-3 дифференци­ального реле размыкаются и снимают плюс с контактора К1, который обес­точивается и своими силовыми контактами отключает генератор от сети, Вспомо­гательным контактом К1 снимает плюс с реле сигнализации, которое в свою очередь контактами 5-4 включает сигнальную лампочку «Отказ гене­ратора», а контактами 2-1 подключает шунтовую обмотку дифференциаль­ного реле к шине бортсети, готовя но­вое включение генератора.

Если напряжение генератора возрастёт, то он, аналогично рассмотрен­ному, вновь подключится на сеть.

Если продолжится падение напряжения генератора, то к шунтовой об­мотке будет приложен отрицательный (обратный) перепад напряжения

ΔU = Uсети – Uген,

который по мере падения напряжения генератора будет возрастать.

Рост перепада напряжения свыше 12 В опасен для обмотки, так как она, выпол­ненная из тонкого провода, может при этом перегореть. Чтобы это исключить, в схему ДМР дополнительно введено блокировочное реле Рбл, на которое подаётся тот же пе­репад напряжения, что и на шунтовую обмотку. Напряжение срабатывания блокиро­вочного реле 12 В и более. Следова­тельно, если к шунтовой обмотке приложен

ΔU =12В,то эти же 12 В при­ложены к Рбл, которое срабатывает и размыкает контакты 2-1, обесточивая шунтовую обмотку и исключая её перегорание.

При дальнейшем падении напряжения генератора Uген < 4 В реле включения от­пускает свои контакты – схема ДМР-400Д возвращается в ис­ходное положение.

Для того, чтобы исключить подключение на сеть генератора с обратной полярно­стью, реле включения в настоящее время выполняется детекторным, то есть последо­вательно с его обмоткой включается полупроводниковый диод, который при обратной полярности не пропускает ток обратного на­правления, не давая сработать реле Рвкл.

Реле ДМР-400Т | | Радиодетали в приборах

Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Реле могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ). Драгоценные металлы в реле содержатся в контактах

Содержание драгоценных металлов в реле: ДМР-400Т

Золото: 0
Серебро: 22.6719
Платина: 0
МПГ: 0
По данным: из справочника Роскосмоса

Реле – это электромагнитное коммутационное устройство, предназначенное для установки и разрыва соединений в электрических цепях. Реле срабатывает при скачкообразном изменении входной величины.

Типы реле

В зависимости от входной величины, на которую реагирует реле, бывают:
– реле тока;
– реле напряжения;
– реле частоты;
– реле мощности.

В зависимости от принципа действия различают:
– электромагнитные реле;
– магнитоэлектрические реле;
– тепловые реле;
– индукционные реле;
– полупроводниковые реле.

Как определить металл контактов реле

Почти все отечественные реле содержат контакты из серебра, золота или платины. Для определения какие контакты установлены в реле важно знать:
Модель реле (РЭС9, РЭС22, РП-4, РЭН, РЭК, РМУГ и т.д.)
Паспорт реле, как правило пишется на корпусе под моделью. Паспорт бывает двух кодировок старой и новой. Старая кодировка “слитная” типа “РС4.524.201”, для определения важны последние три символа. Новая кодировка “раздельная” состоит из двух пар символов “01 02”, в данном случае важны первые два символа.
Год выпуска. В зависимости от года выпуска реле менялось содержание и количество драгоценного металла.

Поделиться ссылкой:

Похожее

3. Принцип работы дмр-400т и азу-600

А. ДМР -400Т работает следующим образом :

При включенном выключателе В, к обмотке реле P1 будет подано напряжение генератора. По мере увеличения частоты вращения генератора его напряжение

также будет расти. Как только оно достигнет величины 12-15 В, реле P1 срабатывает и контактами 1P1 , 2P1 подает напряжение на обмотку реле Р2, обмотку Wg и контакт реле Р3. При разности напряжений в сети и генератора больше напряжения включения реле Р2/12-16В/ оно своими контактами разорвет цепь обмотки Wg реле Р3 не допуская ее перегрева. При дальнейшем увеличении напряжения генератора разность напряжений Uс-Uг уменьшится и, когда эта разность станет 3-4 В, реле Р2 замнет цепь обмотки Wg. Поскольку напряжение генератора еще меньше напряжения сети, то по обмотке пойдет ток в генератор. Если контакты реле Р3 были замкнуты, они разомкнуться. Как только напряжение генератора станет больше 0.2-1 В напряжения сети, контакты реле Р3 замкнутся, так как направление тока в обмотке Wg измениться. Через контакты реле Р3 напряжение генератора будет подано на обмотку контактора К, который и подключит генератор к сети. Одновременно с подвижного контакта контактора напряжение генератора будет подано на обмотку реле Р4 и Р5. Реле Р5, контактами 2Р5 отключит лампу сигнализации Лс “Генератор выключен”, 4Р5 подключит оба конца обмотки Wg к кл. “+” генератора. Контакты реле Р3 будут удерживаться в замкнутом состоянии за счет тока протекающего по обмотке от генератора в сеть. Реле Р4 включит в цепь обмотки контактора резистор R.

Если произойдет обрыв провода между плюсовой клеммой генератора и клеммой “Ген” ДМР, то по обмотке Wg реле Р3 протечет ток от генератора в сеть, т.е. в направлении, при котором якорь реле перебросится в положение размыкания контактов этого реле. В результате контактор отключится, обмотка реле Р5 отключится, что приведет к переключению ее контактов в исходном состояние: через контакты 2Р5 получит питание лампа сигнализации, контактами 3Р5 обмотка реле будет подключена к клеммам “сеть” и “Ген” реле ДМР-400Т.

Если генератор подключен на борт сеть с перепутанной полярностью то при включении выключателя В, как только напряжение генератора достигнет величины 12-16 В, срабатывает реле Р1 и к обмотке Wg и реле Р2 прикладывается сумма напряжений генератора и сети. По обмотке Wg реле Р3 потечет ток такого направления, что оно сработает на размыкание своих контактов и включение контактора не произойдет. После срабатывания реле Р3 сработает реле Р2, размыкая цепь обмотки Wg и тем самым защищая ее от перегрева.

Б. Работа АЗУ-600.

АЗУ-600 предназначен для защиты и управления генератора постоянного тока ГСР-СТ-18/70 КИС и служит для:

- автоматического включения генератора, когда его Uг>Uс на 0.2-1.2 В;

- автоматического отключения генератора при обратных токах 15-50 А;

- сигнализации включения и отключения генератора и защиты фидера от генератора до автомата при коротком замыкании;

- предотвращения включения генератора с перепутанной полярностью;

- выдачи сигнала при I>40 А.

АЗУ-600 по габаритам идентичен ДМР-600, а по схеме внешних соединений имеет следующие отличия:

- с клеммы “Д” снимается сигнал минимального тока (>40 А), который используется для сигнализации работы генератора;

- с клеммы “С” снимается сигнал на включение мощных потребителей при включенном на бортсеть генераторе.

АЗУ-600 представляет собой автомат, состоящий из контактора (К), двух поляризованных реле (Р12), двух реле (Р45), диода и резистора.

Принцип работы. При включенном выключателе Вг и напряжении генератора >14 В срабатывает реле Р4, которые контактами 4-1 подключает обмотки Р1 на разность напряжений сети и генератора При превышении напряжения генератора на 0.2-1.2 В по шунтовой обмотке Р1 потечет ток, реле сработает и подключит контактор К на напряжение генератора. Контактор подключит генератор к бортсети и подаст питание (с подвижной шины) на Р5. Реле Р5 подает питание на клемму ”С” и снимет питание с клеммы “Л” (сигнал отказа генератора).

При превышении напряжения сети над напряжением генератора и в случае короткого замыкания шины, связывающей генератор с АЗУ-600, по сериесной обмотки Р1 потечет ток. При его величине 15-50 А реле Р1 разомкнет свои контакты. Обмотка контактора обесточится и генератор отключится от сети.

Р4 исключает поразитные связи генератора с бортсетью через обмотку контактора и шунтовую обмотку Р1 при включенном выключателе генератора.

Диод исключает возможность попадания шунтовой обмотки Р1 под двойное напряжение, при перемагничивании генератора.

Контакты Р5 создают цепь, обеспечивающую возврат Р1 в исходное состояние при отключении генератора.

Реле Р2 выдает сигнал при токе нагрузки генератора 40 А.

Резистор R служит для ограничения тока через контакты поляризованного реле при их размыкании, при ручном отключении автомата.

КОМПЛЕКСНЫЙ АППАРАТ ДМР-400Т

Общие сведения

Комплексный аппарат ДМР-400Т предназначен для подключения генератора к сети в том случае, когда напряжение генератора превышает напряжение сети, для отключения генератора при наличии определенной величины обратного тока и сигнализации отключения генератора от сети. ДМР-400Т:
Д - дифференциальное;
М - минимальное;
Р - реле;
400 - номинальный ток, А;
Т - теплостойкий.

Условия эксплуатации

Аппарат должен нормально работать при высотах над уровнем моря и температуре окружающей среды согласно таблице.
&nbsp&nbsp

Табл.


&nbsp&nbspОтносительная влажность окружающего воздуха до 98%.
&nbsp&nbspВ условиях механических воздействий аппараты должны:
&nbsp&nbspБыть виброустойчивыми в диапазоне частот от 10 до 200 Гц с ускорением от 2,3 до 4,5 g.
&nbsp&nbspБыть вибропрочными в диапазоне частот от 25 до 200 Гц с ускорением от 2,5 до 4,5 g.
&nbsp&nbspВыдерживать кратковременную тряску с частотой от 40 до 100 ударов в минуту при ускорении 4 g.
&nbsp&nbspКомплексный аппарат ДМР-400Т изготовляется для внутрироссийских и экспортных поставок и соответствует ТУ 015.167. ТУ 015.167
Номинальное напряжение, В - 28,5
Ток через контакты контактора при t = 0,001 с, А - 400
Режим работы - согласно таблице
Масса, кг - 2
&nbsp&nbspАппарат должен нормально работать при изменении напряжения от 25 до 30 В.
&nbsp&nbspАппарат должен включать генератор в сеть:
&nbsp&nbspпри отсутствии напряжения в сети - при напряжении генератора не выше 24 В;
&nbsp&nbspпри наличии напряжения в сети не менее 24 В, когда напряжение генератора превышает напряжение сети на 0,2-1 В.
&nbsp&nbspАппарат должен отключать генератор от сети:
&nbsp&nbspпри напряжении генератора не более 8 В;
&nbsp&nbspпри обратном токе генератора 15-35 А;
&nbsp&nbspпри обрыве фидера между генератором и аппаратом.
&nbsp&nbspГарантийный срок эксплуатации - 8 лет со дня ввода изделия в эксплуатацию. Аппарат объединяет семь самостоятельных элементов, которые смонтированы на панели и объ-единены общей электрической схемой: реле ТКЕIР2ДТ, дифференциальное реле, реле ТКЕ210ДТ, контактор, реле ТНЕ210ДТ, остеклованный резистор, реле ТКЕ22ПДТ.
&nbsp&nbspДля присоединения силовых проводов и подключения цепи управления на панели имеются клеммные болты.
&nbsp&nbspГабаритные и установочные размеры аппарата представлены на рисунке.

Рисунок


&nbsp&nbspГабаритные и установочные размеры аппарата y В комплект поставки аппарата входят:
&nbsp&nbspкомплексный аппарат ДМР-400Т;
&nbsp&nbspзаполненная и подписанная этикетка;
&nbsp&nbspописание.
