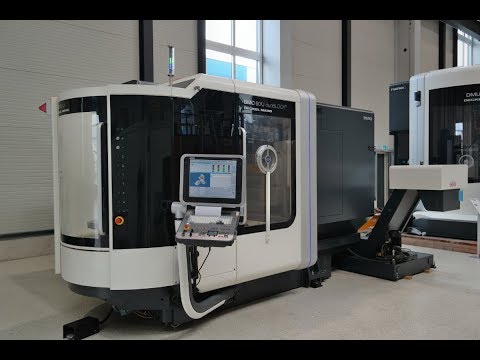

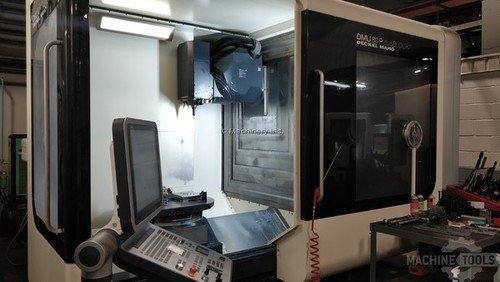

DMU 60/ 80/ 100/ 125/ 165 P duoBLOCK®

DMU 60/ 80/ 100/ 125/ 165 P duoBLOCK® | Компания Detrilit

Эти универсальные фрезерные станки с временем от стружки до стружки до 4,5 с и повышенной точностью устанавливают новые стандарты в сфере обработки деталей по 5 осям. Благодаря сочетанию конструкции duoBLOCK® и точных поворотных осей с встроенными системами непосредственных измерений, станки duoBLOCK® отличаются большой точностью, динамикой, производительностью и обеспечивают высокую производительность. Еще одной отличительной особенностью DMU 60 P duoBLOCK® является большая рабочая зона 600 x 700 x 600 мм при минимальной установочной площади. Впечатляющую производительность этих станков можно по мере необходимости повышать при помощи разнообразных опций в соответствии с Вашими потребностями.

Особенности DMU 60 P duoBLOCK®

Одновременная обработка по 5 осям на вращающемся столе с ЧПУ и по оси B с ЧПУ в стандартном исполнении Конструкция duoBLOCK® для высочайшей точности и динамических характеристик, а также наилучшего доступа к детали Прочная станина с 3-точечной опорой для простой и быстрой установки Компактный внутренний ужел охлаждения: резервуар для охлаждающей жидкости объемом 500 л, ICS 40 бар через центр шпинделя, сетчатый ленточный фильтр, транспортер стружки и Rotoclear Цепной магазин на 40 мест, до 120 мест в качестве опции

DMU 60/ 80/ 100/ 125/ 165 P duoBLOCK®

Технические данные

Тип станка		DMU 60 P duoBLOCK®	DMU 80 P duoBLOCK®	DMU 100 P duoBLOCK®	DMU 125 P duoBLOCK®	DMU 160 P duoBLOCK®
Рабочая зона
Оси X/Y/Z	mm	600 × 700 × 600	800 × 1 050 × 850	1 000 × 1 250 × 1 000	1 250 × 1 250 × 1 000	1 600 × 1 250 × 1 100
Расстояние между средней линией шпинделя и поддоном		–		–	–	–
Фрезерные головки, горизонтальные	mm	50 – 650	-200 to 850	50 – 1 050	50 – 1 050	50 – 1 150
Фрезерные головки, вертикальные	mm	150 – 750	150 to 1 000	150 – 1 150	150 – 1 150	150 – 1 250
Расстояние между передним концом шпинделя и средней линией поддона		–	–	–	–	–
Фрезерные головки, горизонтальные	mm	–150 – 550	-200 to 850	–200 – 1 050	–200 – 1 050	–200 – 1 050
Фрезерные головки, вертикальные	mm	–250 – 450	150 to 1 000	300 – 950	–300 – 950	–300 – 950
Стол/зажимная поверхность/инструменты
Поворотный стол с ЧПУ	об/мин	40	40	30	30	15
Фрезерный/токарный стол (фрезерование/точение)	об/мин	–		–	–	–
Рабочая поверхность стола	mm	ø 630	Ø 900 × 700	ø 1 100 × 900	ø 1 250 × 1 100	ø 1 500 × 1 250
Максимальная нагрузка на стол	kg	700	1 500	2 200	2 500	4 000
Наклонная фрезерная головка с ЧПУ (ось B)
Наклонная фрезерная головка с ЧПУ (ось B)		Стандарт		Стандарт	Стандарт	Стандарт
Диапазон наклона (0 = по вертикали /180 = по горизонтали)	degrees	–30 / +180		–30 / +180	–30 / +180	–30 / +180
Быстрый ход и подача	об/мин	30		30	30	30
Опции: 5 осей
Наклонная фрезерная головка с ЧПУ (ось A)		–		•	•	•
Диапазон наклона (0 = по вертикали /-90 = по горизонтали)	degrees	–		–120 / +10	–120 / +10	–120 / +10
Быстрый ход и подача	об/мин	–		25	25	25
5X torqueMASTER® ― ось B с ЧПУ и редукторным шпинделем		–		•	•	•
Диапазон наклона (0 = по вертикали /180 = по горизонтали)	degrees	–		–10 / +180	–10 / +180	–30 / +180
Быстрый ход и подача	об/мин	–		23	23	23
Главный привод
Встраиваемый мотор-шпиндель SK40	об/мин	12 000	12 000	12 000	12 000	12 000
Встраиваемый мотор-шпиндель HSK-A63	об/мин	–	–	–	–	–
Встраиваемый мотор-шпиндель HSK-A100	об/мин	–	–	–	–	–
Мощность (40/100 % цикла нагрузки)	kW	28 / 19	28 / 19	28 / 19	28 / 19	28 / 19
Момент (40/100% цикла нагрузки)	Nm	121 / 82	121 / 82	121 / 82	121 / 82	121 / 82
Устройство смены инструмента
Установка инструмента		SK40	SK40	SK40	SK40	SK40
Инструментальный магазин	Pockets	40 / chain	40 (63 / 123)	40 / chain	40 / chain	60 / Цепной
Линейные оси (X/Y/Z)
Скорость быстрого хода/подачи	m/min	60	60	60	60	60
Ускорение	m/s2	6 / 6 / 5	13 / 13 / 9	6 / 5 / 6	6 / 5 / 6	5 / 4 / 5
Сила подачи	kN	10		12 / 16 / 16	12 / 16 / 16	15 / 15 / 10
Характеристики станка
Необходимая площадь для станка в стандартном исполнении вместе с транспортером стружки без подвода охлаждающей жидкости через внутренний канал	approx. m2	17,4		23,4	24,5	46,9
Высота станка (в стандартном исполнении)	mm	2 768	3 100	3 415	3 415	3 782
Вес станка	kg	10 600	15 500	17 800	18 800	35 000

Отправьте заявку

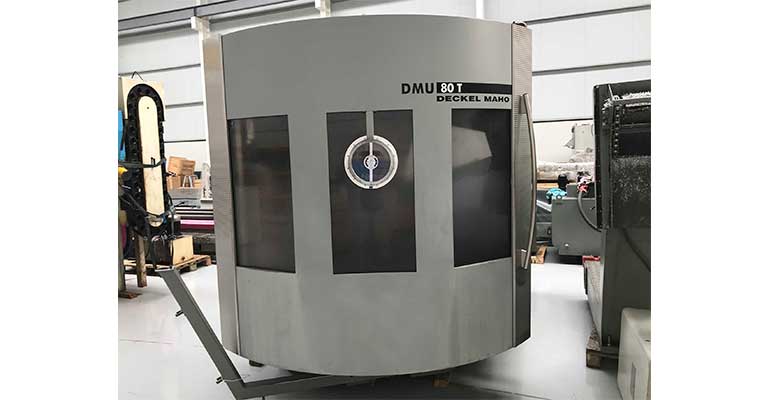

DMG DMU 80 T | Вертикальный обрабатывающий центр

Подшипник №. :

13146

Группы станков :

Вертикальный обрабатывающий центр

Тип :

DMG DMU 80 T

Controller :

DECKEL GRUNDIG MILL PLUS

Pdf (Печать) Запрос информации Video

5 Изображение(я)

Технические характеристики

Общее количество осей

Длина стола

1100 мм

Ширина стола

650 мм

Продольное перемещение (X-ось)

800 мм

Поперечного перемещения (ось Y)

650 мм

Вертикальное перемещение (ось Z)

550 мм

Деления фрезерной головки (В)

90 °

Устройство смены инструментов:

быстрый сменщик инструмента с двойным захватом

Количество инструментов

Диаметр инструмента

80 мм

Макс. диаметр с прилегающими карманами

160 мм

Максимальная длина инструмента

315 мм

Конус шпинделя: ISO

Скорость вращения шпинделя:

до

6300 об/мин

Скорости вращения вертикального шпинделя:

Скорость подачи

1-15000 мм/мин

Ускоренный ход:

15 м/мин

Двигатель шпинделя

16. 2 кВт

Общая установленная мощность

29 кВт

Вес станка прибл.

5500 кг

Габаритные размеры станка:

Длина

3100 мм

Ширина

2300 мм

Высота

2500 мм

Различные аксессуары:

Система охлаждения

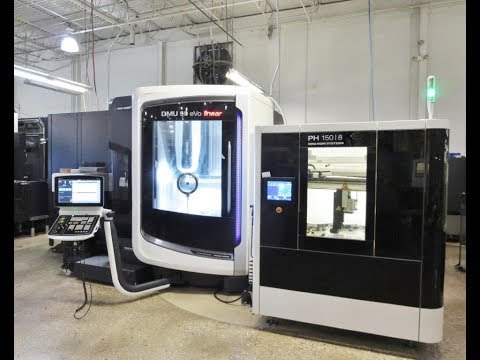

Товар “DMU 80 eVo / linear”

Тип станка
Оси X/Y/Z	мм
Расстояние между передним концом шпинделя и столом	мм
Мотор-шпиндель переменного тока SK40/HSK-A63*	об/мин
Мощность привода (40/100% цикла нагрузки)	кВт
Крутящий момент (40 / 100% ED)	Нм
Мотор-шпиндель переменного тока SK40/HSK-A63	об/мин
Мощность привода (40/100% цикла нагрузки)	кВт
Момент (40/100% цикла нагрузки)	Нм
Мотор-шпиндель переменного тока HSK-A63*	об/мин
Характеристики привода (40/100 % цикла нагрузки)	кВт
Момент (40/100 % цикла нагрузки)	Нм
Стандартное исполнение X/Y/Z	м/мин
Динамическое исполнение X/Y/Z*	м/мин
Рабочая поверхность поддона	mm × mm
Нагрузка стола	кг
Диапазон наклона оси B	град
Диапазон поворота оси C	град
Скорость осей B/C	об/мин
Скорость фрезерного/токарного стола	об/мин
Накопитель инструментов	Pockets
Занимаемая площадь (без охладителя распределительного шкафа )	mm × mm
Высота	мм
Шпиндель HSC скоростью вращения 18000/24000 об/мин/HSK-A63
Накопитель инструментов на 60/120 мест
Подвод охлаждающей жидкости через внутренний канал, 40 бар
Подвод охлаждающей жидкости через внутренний канал, 40/80 бар, переключаемый
Транспортер стружки
Упор
Программируемый наконечник
Туманоуловитель для масла и эмульсии
Устройство смены поддонов
Стол подачи
Инфракрасный измерительный наконечник
Лазерная система измерения инструмента
Минимальное количество смазки
Продувка воздухом по центру шпинделя
Гидравлическая система зажима
Подготовка для системы загрузки
Электронный маховичок
Автоматическая дверь рабочего пространства

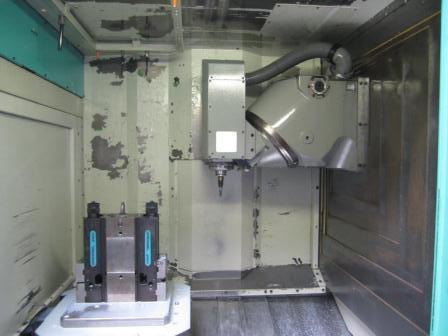

Deckel Maho DMU 80 P hi-dyn Универсальный фрезерный станок с ЧПУ Б/у оборудование

Описание
Детальная информация
Об этом продавце

Рабочий диапазон:
Поперечный ход фрезерного суппорта по оси X 800 мм
Вертикальный ход фрезерного суппорта по оси Z 600 мм
Ход стола по оси Y 700 мм
Диапазон поворота фрезерной головки (ось B) -7 – 180°
Диапазон стола / круговая скорость ок. (ось C 360°) / 20 об/мин.
Диапазон подачи оси/быстрой подачи 20-15.000/60.000 мм/мин.
Размер стола 900 х 630 мм
Максимум. нагрузка на стол 800 кг
Хвостовик держателя инструмента HSK 63
Размер инструментов в магазине прибл. макс. 100 х 320 х 10 мм/кг
Скорость вращения шпинделя до 20 – 12 000 об/мин.
Главный привод переменного тока, ок. 19 кВт
Крутящий момент на фрезерном шпинделе в зависимости от об/мин шпинделя макс. 121 Нм
Суммарная электрическая нагрузка, ок. 60 кВт – 400 В – 50 Гц
Вес, ок. 9 500 кг

Аксессуары/Особенности:
* HEIDENHAIN 3D Continuous Path CNC Control Model iTNC 530 для 5 осей с цветным экраном и блоком ручного управления модель HR
* Универсальная фрезерная головка с углом поворота 180° (# 242 1 251) с мотором прибл. 19 кВт и со скоростью вращения шпинделя до 12 000 об/мин. Мотор-шпиндель охлаждается встроенным охлаждающим агрегатом.
* Автоматическое устройство смены инструмента на 60 позиций, шпиндельная лента HSK 63 вес инструмента макс. 10 кг,
* NC-поворотный стол с тяжелой нагрузкой и приводом подачи 3,6 кВт, привод подачи для оси XYZ
* каждые 15 кВт
* Инфракрасный измерительный щуп детали BLUM модели TC 50 встроен в поворотный стол с датчиком в защищенной от стружки зоне. Головка щупа HEIDENHAIN TS 641
* Система контроля перегрузки инструмента BRANKAMP, контроль торможения инструмента внутри магазина
* Система СОЖ высокого давления через шпиндель с компактной фильтрующей установкой модели SKR 200 и конвейером для стружки на задней стороне станка. Также сопла охлаждающей жидкости снаружи фрезерного шпинделя, сепаратор масляного тумана внутри станка, промывка охлаждающей жидкостью крышек телескопов
* Полный корпус с 2 большими раздвижными дверями и роторным экраном ROTOCLEAR,
* К сожалению, держатели инструментов отсутствуют. Устройство зажима угловой заготовки на плите.

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Продольный ход X	800 mm
Поперечный ход Y	700 mm
Вертикальный ход Z	600 mm
Тип ЧПУ	HEIDENHAIN iTNC 530
Скорость шпинделя, об/мин	12000 rpm
Длина стола	900 mm
Ширина стола	630 mm
Макс. вес обраб. детали	800 kg
Тип шпинделя	HSK 63
Мощность привода шпинделя	19 kW
Капитальный ремонт	нет
——————-
Вес	9500 kg
Часы наработки
Часы включения
Состояние	в хорошем состоянии
Маркировка CE	———
Статус

Тип клиента	Перекупщик
Активный с	2019
Предложения онлайн	99
Последняя активность	30 июня 2022 г.

Описание

Детальная информация

Продольный ход X	800 mm
Поперечный ход Y	700 mm
Вертикальный ход Z	600 mm
Тип ЧПУ	HEIDENHAIN iTNC 530
Скорость шпинделя, об/мин	12000 rpm
Длина стола	900 mm
Ширина стола	630 mm
Макс. вес обраб. детали	800 kg
Тип шпинделя	HSK 63
Мощность привода шпинделя	19 kW
Капитальный ремонт	нет
——————-
Вес	9500 kg
Часы наработки
Часы включения
Состояние	в хорошем состоянии
Маркировка CE	———
Статус

Об этом продавце

Тип клиента	Перекупщик
Активный с	2019
Предложения онлайн	99
Последняя активность	30 июня 2022 г.

Deckel-Maho DMU 80 T Обрабатывающий центр – 5-осевой Подержанные станки

Описание
Характеристики
Об этом продавце

Категория Обрабатывающий центр – Универсальный
Марка DECKEL-MAHO
Тип DMU 80 T
Год постройки 2002
ЧПУ
x-way 880 мм
y-way 630 мм
z-way 630 мм
Зажимная поверхность стола x 120 мм
Поворотный стол с ЧПУ встроенный, ø 700 мм
Крепление шпинделя SK 40
Крепление шпинделя DIN 69871
Скорость вращения шпинделя – бесступенчатая 20 – 12 000 об/мин
Система управления HEIDENHAIN
Система управления TNC 430
мин
Ускоренный ход 30 м/мин
Устройство смены инструмента 32 (2 x 16) Поз.
Диаметр инструмента 80/130 мм
Длина инструмента макс. 315 мм
Вес инструмента макс. 8 кг
Поворотный стол с ЧПУ – скорость – макс. 15 об/мин
Нагрузка на стол 600/500 кг
внутренняя подача СОЖ да / да
Общая потребляемая мощность 60 кВт
Вес машины прибл. 9,6 т
= 5-осевой обрабатывающий центр, зажимная поверхность стола 1250 x 700 мм со встроенным поворотным столом с ЧПУ
(= 4-я ось), программируемая фрезерная головка
(= 5-я ось)
Аксессуары электрон. Панель ручного управления, конвейер для стружки (винтовой конвейер),
Система охлаждения

Axis X	880 мм
Ось Y	630 мм
Ось Z	630 мм
Тип	Вертикальный
ЧПУ	HEIDENHAIN TNC 430
Тип оси	1x изголовье + 1x кровать
Длина стола	1250 мм
Ширина стола	700 мм
Макс. вес детали	600 кг
Количество гнезд для инструментов	32
Конус шпинделя	СК 40
Макс. скорость шпинделя	12000 об/мин
Мощность двигателя шпинделя	60 кВт
Количество поддонов	1
——————-
Вес	9600 кг
Рабочее время
Время работы под напряжением
Государственный	хорошо
По местным нормам	———
Статус

Тип клиента	Реселлер
Действует с	2009
Предложения онлайн	34
Последнее действие	28 сентября 2022 г.

Описание

Категория Универсальный обрабатывающий центр
Марка DECKEL-MAHO
Тип DMU 80 T
Год постройки 2002
Система ЧПУ
X-way 880 мм
Y-way 630 мм
Z-way 630 мм
Зажимная поверхность стола 1250 x 700 мм SK 40
Крепление шпинделя DIN 69871
Скорость вращения шпинделя – бесступенчатая 20 – 12 000 об/мин
Система управления HEIDENHAIN
Система управления TNC 430
Скорость подачи x / y / z – бесступенчатая 20 – 15 000 мм / мин
Ускоренный ход 30 м / мин
(2 x 16) Поз.
Диаметр инструмента 80/130 мм
Длина инструмента макс. 315 мм
Вес инструмента макс. 8 кг
Поворотный стол с ЧПУ – скорость – макс. 15 об/мин
Нагрузка на стол 600/500 кг
внутренняя подача СОЖ да / да
Общая потребляемая мощность 60 кВт
Вес машины прибл. 9,6 т
= 5-осевой обрабатывающий центр, зажимная поверхность стола 1250 x 700 мм со встроенным поворотным столом с ЧПУ
(= 4-я ось), программируемая фрезерная головка
(= 5-я ось)
Принадлежности электрон. Панель ручного управления, конвейер для стружки (винтовой конвейер),
Система СОЖ

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой. 880 мм Ось Y 630 мм Ось Z 630 мм Тип Вертикальный ЧПУ HEIDENHAIN TNC 430 Тип оси 1x изголовье + 1x кровать Длина стола 1250 мм Ширина стола 700 мм Макс. вес детали 600 кг Количество гнезд для инструментов 32 Конус шпинделя СК 40 Макс. скорость шпинделя 12000 об/мин Мощность двигателя шпинделя 60 кВт Количество поддонов 1 ——————- Вес 9600 кг Рабочее время Время работы без подзарядки Государственный хорошо По местным нормам ——— Статус

Об этом продавце

Тип клиента	Реселлер
Действует с	2009
Предложения онлайн	34
Последнее действие	28 сентября 2022 г.

DECKEL MAHO DMU 80 monoBLOCK (обрабатывающий центр с ЧПУ – универсальный)

Provider

IMZ Maschinen Vertriebs GmbH
Мари-Кюри-Штрассе 19
D-73525 Швебиш-Гмюнд

Телефон: +49(0)7171 98713-0
Факс: +49 (0)7171 98713-29

Электронная почта: [email protected]
Интернет: www.imz.de

Связаться с

Детали

Артикул	1075-13009
Тип машины	Обрабатывающий центр – универсальный
Марка	ДЕКЕЛЬ МАХО
Тип	ДМУ 80 моноБЛОК
Построено	2005
Режим управления	ЧПУ
Склад	Германия
Страна происхождения	Германия
Срок поставки	по согласованию
Грузовые перевозки	бывший сайт
Цена	0,00 евро

Технические характеристики

x-путешествие	880 мм
Y-путешествие	630 мм
z-путешествие	630 мм
Управление	iTNC 530 Хайденхайн
Главный шпиндель:
диапазон скоростей вращения – главный шпиндель	макс. 12.000 мин/-1
мощность – главный шпиндель	15/10 кВт
макс. Крутящий момент	130 Н·м
конус инструмента	СК 40
рабочий стол:
площадь поверхности стола	1250 x 700 мм
макс. нагрузка на стол	1000 кг
макс. диаметр заготовки	850 мм
макс. высота заготовки	550 мм
инструментальный магазин:
количество позиций инструмента	32 шт.
макс. диаметр инструмента	80 мм
макс. инструмент-диаметр с бесплатным ящиком для инструментов	160 мм
макс. вес инструмента	8,0 кг
макс. длина инструмента	315 мм
время замены чипа на чип	ок. 4,9 сек
каналы:
скорость подачи	макс. 15.000 мм/мин
ускоренный ход	30 м/мин
общая потребляемая мощность	60 кВт
вес машины ок.	9,0 т
размеры машины ок.	4,5 х 4,0 х 2,5 м

Аксессуары

Документы
Конвейер для стружки
Система охлаждения
бумажный ленточный фильтр
электр. маховик
Вращающееся сито

Дополнительная информация

CNC – MachiningCenter Universal
DECKEL MAHO – DMU 80 monoBLOCK

– H/V-фрезерная головка

Вертикальный обрабатывающий центр Dmg DMU 80 FD hi-dyn 5-осевой вертикальный (7167) Бывшие в употреблении1 станки 90 центр Dmg DMU 80 FD hi-dyn 5 осей (7167) Подержанные станки | рдмо

+33 450039077

Продам станок
Компания
Контакт

ПОИСК

для СТАНОК

КАТЕГОРИЯТокарная обработкаФрезернаяШлифовка / заточка / притирка / снятие заусенцев / полировкаПрессыФрезернообрезные станкиПеренос3d печатьПрокаткаТермообработка и обработка поверхностиМойкаИзмерениеАксессуары для станковСтружка – обработка маслаРазноеКомпрессорРаспиловкаКотловарениеРасточнаяРобототехникаВзвешивание

TYPE3d printerBarloaderBench grinderBroaching machineCenterless grinderCenterless grinder cncChain SawClinching machineCnc gear shaperCnc horizontal transfer machineCNC latheCNC milling machineCnc multispindle latheCnc sharpening machineCNC Teach-in LatheCnc thread cutting machineCompressorCounting machineCylindrical grinderCylindrical grinder cncDeburring/polishing tumblerDouble sided grinderDrillerDryerDrying machineEdm drillerElectrochemical deburring machineEmeri grinding machineFiltration UnitGear hobberGear skiving machineHardness TesterHoning machineHoodHorizontal обрабатывающий центрГоризонтальный трансферГидравлический загрузчик Гидравлический прессПромышленная мебельВнутренний шлифовальный станокКоординатно-расточной станокЛазерТокарный станокРучной прессМеханический прессМикроскопФрезерный станокМногошпиндельный токарный станокДругоеДуховкаПечь – ПечьСварщик полиэтиленовых пакетовПресс-ножницыПневматический прессПолировальный станокПорошковый прессПрофильный проекторРоботШлифовальный станокШкалаЗаточной станокДробеструйный станокОдношпиндельный станокSo Электроэрозионный станок с ЧПУСпециальный станокТочечный прессПлоскошлифовальный станокТокарный станок с ЧПУ швейцарского типаНарезной станокРезьбошлифовальный станокРезьбонакатный станокТрехмерная координатно-измерительная машинаНастройка инструментаТокарно-фрезерный центрПылесосРазличные станочные принадлежностиРазличные станкиВертикальный токарный станок с ЧПУВертикальный обрабатывающий центрМоечная машинаСварочный аппаратПроволочная эрозия

BRAND3D SystemsAcieraAgathonAgieAlmacAmackerAmacker + SchmidAmadaAmsAmsonicArenaAres SeikiArymaAtec CylAtlas CopcoAverex AutomationBandelinBaublysBc TechnologiesBenzingerBerg & SchmidBigliaBinderBloeschBodenmannBodmerBransonBremorBreuning IrcoBrutsch RueggerBumotecCc MachineryCharmillesChironCincinnatiCitizenClean FlowCm Surface TreatmentCmzComparCrevoisierDamaDeltronicDemagDepurecoDiskusDmg MoriDoosanDüperthalDurrEbosaEfdEkinElbaronElmaEmagEmcoEmgEscofierEssaEwagFamarFanucFehlmannFlottFmbFormoplastFuturaGalvatekGambinGehringGenexGerGerberGhiringhelliGildemeisterGleason PfauterGresselGuilleminHaasHamoHanwhaHauserHellerHenri Petit JeanHommel OpticHonor SeikiHormecHuberHumardHurcoHuronHyundaiIemcaImoberdorfIndexIsmecaJaggiJewelderKaercherKafoKellenbergerKellerKennametalKernKitamuraKleinteil ReinigerKoepferKummerLam PlanLbmLecureuxLeicaLidkopingLiebherrListaLnsLorenzLuder TechnikLufttechnikLuthyMaier & CoMakinoMandelliMarcel AubertMario Di MaioMayfranMazakMettler ToledoMichael Decke lMikronMillutensilMilzMitutoyoMiyachi EuropeMiyanoMonnier ZahnerMori SayMori SeikiMuratecNaNaberthermNakamuraNikonNomuraNordson EfdOerlikonOkumaOlympusOps IngersollOsterwalderPemamoPentaxPeroPeter WoltersPfauterPfiffner – HydromatPianolithPolyservicePosaluxPresiPretatProfirollRealmecaRecomaticReicherterReishauerRödersRöslerRossi MonzaRoxerSafagSauterSchaublinSchaudtSchlupSchmidSchmidtSchmidt-TempoSchütteShowaSipSofraperSoloSpinnerStarStartechStäubliSteimelStratasysStruersStuderSunnenSvmSylvacSyntakTakamazTakisawaTeca-PrintTelsonicTesaTeutschmannThommenThyristorTop EdmTopperTornosTraubTritecTsugamiUltUtmaVibsortVitaxVoetschVoumardWahliWaldnerWalther TrowalWera ProfilatorWerthWickmanWildWillemin MacodelWirth & GruffatZiersch & BaltruschZoller

Ось12345678

12131415161718122232425262728293031323334353637

ПОИСК

для СТАНОК

TYPE3d printerBarloaderBench grinderBroaching machineCenterless grinderCenterless grinder cncChain SawClinching machineCnc gear shaperCnc horizontal transfer machineCNC latheCNC milling machineCnc multispindle latheCnc sharpening machineCNC Teach-in LatheCnc thread cutting machineCompressorCounting machineCylindrical grinderCylindrical grinder cncDeburring/polishing tumblerDouble sided grinderDrillerDryerDrying machineEdm drillerElectrochemical deburring machineEmeri grinding machineFiltration UnitGear hobberGear skiving machineHardness TesterHoning machineHoodHorizontal обрабатывающий центрГоризонтальный трансферГидравлический загрузчик Гидравлический прессПромышленная мебельВнутренний шлифовальный станокКоординатно-расточной станокЛазерТокарный станокРучной прессМеханический прессМикроскопФрезерный станокМногошпиндельный токарный станокДругоеДуховкаПечь – ПечьСварщик полиэтиленовых пакетовПресс-ножницыПневматический прессПолировальная машинаПорошково-уплотняющий прессПрофильный проекторРоботШлифовальный станокШкалаЗаточной станокДробеструйная машинаОдношпиндельный станокSor Электроэрозионная машина с ЧПУСпециальная машинаТочечный прессПлоскошлифовальный станокТокарный станок с ЧПУ швейцарского типаНарезной станокРезьбошлифовальный станокРезьбонакатный станокТрехмерная координатно-измерительная машинаНастройка инструментаТокарно-фрезерный центрПылесосРазличные принадлежности для станковРазличные станкиВертикальный токарный станок с ЧПУВертикальный обрабатывающий центрСтиральная машинаСварочный аппаратПроволочная эрозия

Ось12345678

12131415161718122232425262728293031323334353637

Продано

Похожие машины: нажмите здесь

Фрезерование Вертикальный обрабатывающий центр

7167

Dmg DMU 80 FD Hi-Dyn 5 ось

Фрезерование Вертикальный обрабатывающий центр

Запросить цену

Доступные для продажи машины Вертикальный обрабатывающий центр РДМО

Мини-фрезерный станок Haas Super 2 4 оси

Фрезерование Вертикальный обрабатывающий центр

Деталь

Mazak VARIAXIS i-500 5 осей

Фрезерование Вертикальный обрабатывающий центр

Деталь

Ares Seiki R5630 5 осей

Фрезерование Вертикальный обрабатывающий центр

Деталь

Ares Seiki R5630 5 осей

Фрезерование Вертикальный обрабатывающий центр

Деталь

Вертикальный обрабатывающий центр РДМО

14103
Мини-фреза Haas Super 2 4 оси
По запросу Дополнительная информация
14040
Mazak VARIAXIS i-500 5 оси
По запросу Дополнительная информация
14026
Ares Seiki R5630 5 оси
По запросу Дополнительная информация
14027
Ares Seiki R5630 5 оси
По запросу Дополнительная информация

DMU 60 / 80 / 100 monoBLOCK – DMG MORI – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Сотрудничество поддерживает инновации Универсальные фрезерные станки с ЧПУ DMU 60 / 80 / 100 monoBLOCK ® classic Серия

02 | 03 Приложения и заготовки 04 | 13 Машина / Технология / Опции Крутящий момент / Диаграммы производительности / Планы этажей 22 | 23 Технические данные/опции Серия DMU monoBLOCK®: Наилучшие результаты для простых и сложных кубических компонентов, изготавливаемых в виде единичных изделий или мелкосерийного производства.

Области применения и детали Серия DMU monoBLOCK ®: компактные станки с 3–5 осями — гибкость в любой отрасли. Спрос на оптимизированное и низкозатратное производство продолжает расти в отрасли удаления стружки как для отдельных заготовок, так и для небольших серий, изготавливаемых на универсальных фрезерных станках. Существует ли конструкция машины, которая охватывает этот диапазон приложений при разумном соотношении цена/качество? В компактном пространстве? С простыми вариантами расширения? Ответ: серия DMU monoBLOCK®. Новая конструкция, не имеющая аналогов в этом классе станков, с диапазоном применения для кубических компонентов…

Станок / Технологии / Опции DMU 60 / 80 / 100 monoBLOCK ® : Превосходная динамика с лучшей доступностью и эргономикой. Инновационная конструкция monoBLOCK® имеет множество преимуществ: большая прочность, лучшая динамика, большая точность, более высокое качество поверхности и меньшая занимаемая площадь. Стол перемещается только в вертикальном направлении и в сочетании с большими линейными направляющими обеспечивает большую прочность и превосходное качество поверхности независимо от рабочей высоты. Превосходная динамика этой серии станков проявляется в скорости ускоренного хода от 30 об/мин и выше…

|1| Большая рабочая зона со встроенным поворотным столом с ЧПУ и фрезерной головкой с ЧПУ (опция) |2| Обработка с осью B и отрицательными углами

Станок / Технология / Опции DMU monoBLOCK® Особенности _ Новый дизайн: оптимальный доступ и улучшенный обзор рабочей зоны, DMG ERGOline® Control, 19-дюймовый экран и ЧПУ Heidenhain или Siemens _ Compact конструкция: площадь, занимаемая станком всего 5,4 м2 (DMU 60 monoBLOCK®) _ Отличная динамика – ускорение до 0,8 g и ускоренный ход 30 м/мин _ В стандартном исполнении: скребковый транспортер стружки, 250 л СОЖ / смазочный бак, геометрическая температурная компенсация, полностью закрытая защитная кабина, источник питания, встроенный в фрезерную головку, и прокладка кабеля в основании _…

Станок / Технология / Опции DMU 100 monoBLOCK® – пакет BLADE Обработка больших турбинных лопаток: Лопастной стол с _ 1 делительной головкой с ЧПУ с прямым приводом на столе с ручным перемещением _ 1 делительной головкой с ЧПУ с прямым приводом на управляемом подвижный стол 18 000 об/мин мотор-шпиндель / HSK-A63, цепной инструментальный магазин на 60 мест, ось B с диапазоном поворота ±75 градусов, ножевой стол с отверстиями для стружки f

Станок / Технология / Опции Универсальный станок с обширным стандартом оборудование – правильное решение для любого применения. Производительность без ограничений и максимальная гибкость – новые станки DMU monoBLOCK® обеспечивают оптимальную доступность и максимальную простоту эксплуатации. Обширное стандартное оборудование включает мотор-шпиндель с жидкостным охлаждением, цифровые приводы с системами прямого измерения, свободно плавающие линейные роликовые направляющие, 3-точечную опору для быстрой установки, скребковый конвейер для стружки, геометрическую температурную компенсацию и новейшие открытые системы ЧПУ. . |1| Оптимизированный инструмент…

Станок / Технология / Опции Измерение инструмента в рабочей зоне с помощью лазерного луча и измерительных циклов, специально разработанных для этой цели. Для контроля и коррекции длины и радиуса инструмента в рабочей зоне станка. Также доступен как тензодатчик TT 140 от Heidenhain. Инфракрасные измерительные датчики DMG, типа Renishaw OMP 60 или Heidenhain TS 649, оба снабжены сжатым воздухом для очистки точек измерения. Для наладки заготовок, коррекции длины и радиуса инструмента при изготовлении с малыми допусками, для управления технологическим процессом в серийном производстве,. ..

Машина/Технология/Опции |1| Фрезерная головка как ось B с ЧПУ с диапазоном поворота 150° |2| Поворотный стол с ЧПУ, встроенный в неподвижный стол |3| Делительная головка с ЧПУ с обработкой цилиндрической головки |4| Изготовление лопастей на столе BLADE |5| Головка цилиндра machi

Станок / Технология / Опции DMU monoBLOCK ® – 5-осевая / 5-сторонняя обработка без компромиссов. DMU monoBLOCK® в 5-осевой версии используется во всех отраслях промышленности. Он оснащен жестким столом с допустимой нагрузкой до 1100 кг и следующими опциями: встроенный макс. Поворотный стол с ЧПУ со скоростью вращения 40 об/мин, а также управляемая ЧПУ ось B со скоростью вращения 35 об/мин и диапазоном поворота 150°. Все станки позволяют обрабатывать отрицательные углы до 30° с возможностью поворота оси B из вертикального положения в горизонтальное не более чем за 1,5 секунды. Делительная головка с ЧПУ, 80 об/мин и пик 160 мм…

Станок / Технология / Опции Уникально обширный ассортимент шпинделей — выберите правильный шпиндель для каждого применения. Мотор-шпиндели со скоростью вращения 12 000 об/мин в стандартной версии или опциональные 18 000 или 24 000 об/мин обеспечивают высокую производительность удаления стружки и превосходное качество поверхности благодаря широкому диапазону доступных инструментальных приспособлений типа SK40 или HSK-A63, а также их сбалансированным характеристикам мощности и крутящего момента. Мощный шпиндель с частотой вращения 10 000 об/мин, опционально для DMU 80 / 100 monoBLOCK®, с мощностью 30 кВт и крутящим моментом 286 Нм отвечает всем вашим требованиям даже при обработке высокопрочных сталей…

Станок / Технология / Опции Черновая обработка детали формы для корпуса ручной дрели Полная обработка на станке DMU 80 monoBLOCK® Промышленность Материал Инструменты Мощность шпинделя / Крутящий момент Изготовление пресс-форм Инструментальная сталь Шаровая фреза VHM ø 4 мм 24 000 об/мин 26 кВт / 85 Нм Фокус обработки: одновременная 5-осевая обработка с ЧПУ осью B и ЧПУ поворотным столом Чистовая обработка шаблона – мягкое и твердое фрезерование Полная обработка на DMU 80 monoBLOCK® Промышленные материалы Инструменты Мощность шпинделя / крутящий момент Машиностроение Шаровая мельница 40CrMnMo7 VHM ø 6 мм 18 000 об/мин 35 кВт / 119Нм Фокус обработки:. ..

Все каталоги и технические брошюры DMG MORI

Серия моделей Vertical Mate и CVG
24 страницы
НОВИНКА: OPTOMET – правильно с первого раза
8 страниц
CTX 2500
30 страниц
Серия CLX
46 страниц
Серия CMX V с управлением FANUC
32 страницы
Серия CMX U
28 страниц
Серия NRX
44 страницы
АДДИТИВНЫЕ ТЕХНОЛОГИИ
66 Стр.
i 50
28 страниц
Robo2Go 2-го поколения
18 страниц
NH 4000 DCG
32 страницы
NV 4000 DCG
24 страницы
NVX 5000 2-го поколения
40 страниц
NMV5000 DCG
44 страницы
NZX4000 / NZX6000
36 страниц
NZX 1500 / NZX 2000
52 страницы
NTX 1000 2-го поколения
48 страниц
NLX 4000
48 страниц
Серия DMC V
7 страниц
Серия LASERTEC
64 страницы
DMG MORI TECHNOLOGY EXCELLENCE 01 – 2020
70 страниц
DMC H linear Серия
32 страницы
DMG MORI TECHNOLOGY EXCELLENCE 02 – 2019
82 страницы
Целые вкладыши для медицинских изделий
28 страниц
СОВЕРШЕНСТВО ТЕХНОЛОГИЙ
70 страниц
Серия CTV
36 страниц
Серия NT
40 страниц
SL-403
12 страниц
CTX TC
52 страницы
Серия CLX
36 страниц
NH 5000 DCG
32 Страницы
NMV5000 DCG / NMV 8000
48 страниц
Запасные части
8 страниц
DMG MORI Messenger
6 страниц
Программные решения
32 страницы
Услуги и аксессуары
54 страницы
NMV 3000 DCG
20 страниц
CELOS
16 страниц
i 50
28 страниц
Aerospace Excellence Center
8 страниц
MATRIS
12 страниц
Nh5000 DCG
32 страницы
MCC-LPS III
8 страниц
Машина 4. 0
6 страниц
ROBO2GO
2 Стр.
DMC 1850 В
16 страниц
FP 4 M Special Edition
4 страницы
34 эксклюзив DMG MORI
45 страниц
Серия DMU eVo
32 страницы
Учебные проекты по ЧПУ
6 страниц
Капитальный ремонт
6 страниц
NRX 2000
36 страниц
СИСТЕМА LPP
32 страницы
DMG MORI
24 страницы
DMU серии 50/70
20 страниц
I 30 В
32 страницы
Серия CTV 2-го поколения
50 страниц
Класс 1500 / Класс 2000
11 страниц
SPRINT linear, серия
30 страниц
Серия J
4 страницы
NZX 4000 / NZX 6000
15 страниц
CTX beta 1250 TC 4A
10 страниц
Универсальные токарные станки CTX
36 страниц
ЗАКАЗЧИК ПЕРВЫЙ
6 страниц
Серия GMC / GMC ISM
38 страниц
SPRINT 50 / 65 Next Generation
42 страницы
Серия GM
16 страниц
СПРИНТ 20 | 5 СПРИНТ 32 | 5 СПРИНТ 32 | 8
18 страниц
NZX-S 2500
24 страницы
CLX 450
14 страниц
DMU 75 / 95 monoBLOCK®
6 страниц
УЛЬТРАЗВУКОВОЕ 2-е поколение
54 страницы
Серия NEF
22 страницы
NZX 1500 / NZX 2000
15 страниц
NT6600 DCG
14 страниц
NTX 1000 2-го поколения
15 страниц
NLX 6000 | 2000
21 страница
Серия UNO
6 страниц
ecoTurn
26 страниц
Серия ULTRASONIC
34 страницы
NZX-S 1500
11 страниц
Автомобильные технологии
26 страниц
Программирование ShopTurn 3G
6 страниц
6-сторонняя комплексная обработка
52 страницы
CTX beta 800 TC
26 страниц
автоматика
56 страниц
Системы DMG MORI
30 страниц
Предварительная настройка инструмента
24 страницы
SL-803
8 страниц
SL-603
15 страниц
SL-403
12 страниц
NLX3000
18 страниц
NLX1500 / NLX2000
21 страница
NLX2500
20 страниц
CL-253
9 страниц
Класс 1500 / Класс 2000
13 страниц
DMG / MORI SEIKI SYSTEMS
30 страниц
DMU 50 ecoline
16 страниц
CTX 310 ecoline
20 страниц
Микросет DMG
22 страницы
MILLTAP 700
18 страниц
Почтовая рассылка ECOLINE
17 страниц
CTV 160 / CTV 250, CTV 160 linear / CTV 250 linear
10 страниц
SPRINT 50
28 страниц
SPRINT linear Высокопроизводительная автоматическая токарная обработка с линейными прямыми приводами
30 страниц
Серия CTX TC ? Комплексная токарно-фрезерная обработка
34 страницы
NT 6600
8 страниц
NTX 1000
6 страниц
CTX альфа/бета/гамма 2012
50 страниц
pm1de12_DMUPDMCFDduoBLOCK
52 страницы
Многошпиндельные токарные автоматы
20 страниц
интеллектуальные пятиосевые большие станки
40 страниц

Архивные каталоги

Серия NT
27 страниц
Серия LASERTEC
54 страницы
Серия NL
36 страниц
Серия NT
36 страниц
NEF 400 / NEF 600
26 страниц
высокопроизводительный 4-осевой токарно-фрезерный станок
6 страниц
Токарная обработка с ЧПУ
24 страницы
Универсальные токарные станки с ЧПУ со встроенным двигателем шпинделя ISM
12 Страниц
Универсальные токарные станки с ЧПУ
38 страниц
Автоматические токарные станки с ЧПУ
20 страниц
токарные станки с двумя шпинделями
24 страницы
Универсальные фрезерные станки с ЧПУ
18 Стр.
GMX | Производственные токарно-фрезерные центры
24 страницы

Сравнить

Удалить все

Сравнить 10 продуктов
