Винтовой домкрат – как не запутаться в моделях и сделать выбор?
Винтовой домкрат – механизм для поднятия и фиксации груза. От других грузоподъемных устройств он отличается тем, что помещается под грузом, это позволяет обходиться без вспомогательных канатов и цепей. А винтовой он потому, что плечо с грузом приводится в движение с помощью винта.
Устройство винтового домкрата и типы агрегатов
Домкрат механический винтовой у большинства людей ассоциируется со сменой колеса у автомобиля. Мало кто знает, что с помощью этого механизма можно переместить пролет моста, поднять и держать корпус машины в удобном для ремонта положении, сжимать мощные пружины, проталкивать через грунт водопроводные трубы и выполнять еще много различных сложных операций.
Домкрат прост и надежен в обслуживании и эксплуатации.
По типам источника усилия бывают винтовые домкраты с электроприводом и ручные. А по конструктивным особенностям и принципу действия различают реечные, гидравлические, пневматические и винтовые. Винтовые регулируемые домкраты или подъемники – это относительно простые и одновременно мощные устройства. Принцип работы основан на преобразовании вращательного движения в поступательное. Использовать такие приспособления для поднятия грузов начали сразу после изобретения винта, т.е. более 2 тысяч лет назад.
Однако массово домкрат начал использоваться только в конце XVIII века. Устройство данного домкрата включает в себя рабочую пару “винт-гайка” и червячный редуктор. Крутящий момент от редуктора передается на гайку, преобразуется в поступательное движение, и таким образом груз поднимается. Инновационное решение – домкрат ШВП (шарико-винтовая передача). В пару винт-гайка помещаются промежуточные тела качения: ролики или шарики.
Такая конструкция снижает потери на трение, значит, повышает КПД, скорость подъема и срок службы устройства. Но и цена в этом случае тоже повышается.
Домкраты винтовые и с ШВП используются в равной степени, т.к. у каждого типа есть свои преимущества. Вначале существовал только домкрат винтовой ручной, но со временем потребовалось поднимать более тяжелые грузы, для них стали изобретать специальные подъемники на нескольких домкратах, где рациональней было использовать электрический привод. При установке нескольких домкратов параллельно друг другу можно достичь абсолютной синхронности в пределах данной конструкции, если приводить в движение через симметричные трансмиссии.
Механический домкрат – вертикальные и стоечные варианты
Вертикальные винтовые домкраты, которые автомобилисты называют жигулевскими, уже больше 30 лет выпускаются без существенных изменений. Грузоподъемность их достигает 1 тонны, главные несущие элементы – стальной корпус и винт. К достоинствам вертикального домкрата следует отнести небольшие и стабильные усилия на рукоятке, сравнительно большой рабочий ход, значительную высоту подъема, небольшой вес и низкую цену.
Недостатки: маленькая площадь опоры и, следовательно, малая устойчивость, несколько великоваты габаритные размеры, а также их можно использовать только для автомобилей, которые оснащены специальными проушинами. Опытные автомобилисты советуют подкладывать под поднятый кузов бревно, камень или еще что-нибудь подходящее для подстраховки на тот случай, если домкрат “подломится”.
Стоечно-винтовые домкраты бывают одновинтовыми и двухвинтовыми. Грузоподъемность их до 3 тонн. Одновинтовые работают так же, как вертикальные. А если глянуть на схему, которую имеет двухвинтовой домкрат, чертеж покажет нам, что у него опорной гайкой служит сам корпус. Внутри винта с большим диаметром вкручивается второй винт с более крупной резьбой. При вращении рукоятки выдвигается винт с большим диаметром, и одновременно из него выдвигается “напарник” с меньшим диаметром, тем самым увеличивая высоту подъема.
Этот тип домкратов (стоечный) имеет жесткую конструкцию и хорошую устойчивость.
Недостатками является большой вес и большая начальная высота, для одновинтовых – малая высота подъема.
Недостатками является большой вес и большая начальная высота, для одновинтовых – малая высота подъема.Ромбический и рычажно-винтовой домкрат
Рычажно-винтовые домкраты могут считаться универсальными, они пригодны для работы с любым автомобилем массой до 1 тонны. Несущими элементами являются силовой винт, нижний и верхний рычаги. На верхнем рычаге расположены гайка и подхват, на нижнем – опорная площадка и упор для винта. При вращении рукоятки увеличивается угол между рычагом с опорной площадкой и рычагом с подхватом, тогда и происходит подъем. Данные домкраты имеют небольшой вес и небольшую начальную высоту с большим рабочим ходом, но плохую устойчивость и маленькую жесткость конструкции.
Винтовые (механические) ромбические домкраты могут использоваться для поднятия автомобилей весом до 2 тонн. Несущий элемент состоит из четырех рычагов, шарнирно соединенных между собой и образующих ромб. Подъем (спуск) происходит при изменении углов ромба. Такие домкраты универсальны, имеют жесткую конструкцию и большую опорную поверхность.
Комбинированные рычажно-винтовые – это симбиоз ромбического и рычажного домкратов. Они имеют немного большую грузоподъемность, чем рычажные. Эти устройства компактны, имеют малую начальную высоту. Недостатки: слабая конструкция и плохая устойчивость. Это все более бытовые модели, но во всех категориях данного устройства можно найти мощные модели, которые выполняют несколько другую функцию. Домкрат винтовой строительный имеет более внушительные размеры, поднимает в разы больший вес. Выбор устройства следует делать на основании предстоящих объемов работ, для этого нужно прибегнуть не только к маркетинговым изысканиям, но и математике.
Расчет винтового домкрата и другие условия покупки
Итак, вы запланировали купить себе помощника для работы с грузами.
Сначала подумаем, справимся ли мы вручную или нужен электропривод. Для ручного варианта математика не потребуется, а вот для более сложных задач потребуется произвести расчет винтового домкрата. Суть математических изысканий в том, чтобы правильно рассчитать мощность устройства, не переплатить за ненужные показатели или не расстраиваться из-за неспособности домкрата осуществить ваши планы. В интернете можно найти специальные калькуляторы, в которые уже запрограммированы нужные формулы.
С другой, потребительской стороны при выборе домкрата следует учитывать основные технические характеристики: высоту подхвата, высоту подъема и рабочий ход. Для гидравлических домкратов имеет значение величина передаточного числа – от него зависит усилие на рукоятке или мощность электродвигателя. Наиболее распространенными у автомобилистов остаются механические (винтовые) домкраты. Они просты, надежны, недороги и не требуют особых условий для хранения и транспортировки (гидравлические необходимо перевозить в вертикальном положении).
Наибольшей популярностью пользуются ромбические домкраты. Большинство современных отечественных автомобилей комплектуются именно такими устройствами. Но бывает так, что возникает необходимость приобрести новый механизм. Для приобретения домкрата следует знать точный вес автомобиля и выбирать устройство с соответствующей грузоподъемностью. Брать устройство нужно с небольшим запасом, но следует помнить, что более сильные конструкции имеют большие габариты и занимают больше места.
Выбирать лучше отечественные домкраты, по сравнению с импортными разница по функциональности небольшая, но стоит импортный значительно дороже, а гарантийные сервисные центры встречаются гораздо реже. Если площадка под днищем автомобиля ровная, можно выбирать любой домкрат, если есть выемки под конкретный тип домкрата, тогда искать нужно только подходящую конструкцию. Для гаража подойдет любая механическая или гидравлическая модель с электроприводом.
Для работы в полевых условиях лучше остановить выбор на механическом домкрате с ручным (как вариант – с ножным) приводом.
Винтовые домкраты | Joyce
Инженеры и проектировщики часто используют винтовые домкраты при проектировании подъемного и позиционирующего оборудования. Они знают, что механические домкраты предлагают надежные варианты подъема и удержания, которые можно легко интегрировать в их системы.
Сравните общую технологию винтовых домкратов между машинными винтами и шарико-винтовыми парами, а также между набором червячных и конических зубчатых колес в нашей сравнительной таблице технологий винтовых домкратов.
Узнайте больше о том, как выбрать правильную конструкцию домкрата, тип подъемного винта и вариант набора шестерен, в нашем техническом документе Поднимите домкрат! – Как технология винтовых домкратов приносит пользу современной промышленности.
| Домкраты с машинным винтом | Шарико-винтовые домкраты | Винтовые домкраты из нержавеющей стали |
| Крепежный винт ComDRIVE® | Шарико-винтовая передача ComDRIVE® | Метрические винтовые домкраты |
Машинно-винтовые домкраты и шарико-винтовые домкраты
После определения нагрузок, рабочих циклов и скоростей перемещения инженеры и проектировщики должны выбрать тип домкрата — шарико-винтовой или машинно-винтовой.
Рассмотрите присущие каждому типу домкрата характеристики, чтобы определить идеальное решение для вашего приложения.
Домкраты с машинным винтом
- Лучше всего подходят для медленных перемещений и рабочих циклов от низких до умеренных
- Большинство винтовых домкратов самостопорятся при отсутствии вибрации
- Тормозной двигатель обычно не требуется для удержания положения на самостопорящихся домкратах
- Устройства против люфта могут быть указаны для ограничения люфта при реверсивных нагрузках
- Модели из нержавеющей стали, метрические и моторизованные домкраты доступны с крепежными винтами
- Подходит для промывки
Шарико-винтовые домкраты
- Подходит для более высоких скоростей движения и средних и высоких рабочих циклов
- Перемещайте грузы быстрее и с меньшей мощностью
- Они не являются самоблокирующимися и требуют тормозного двигателя для удержания положения 9.
- Они не подходят для ручного управления
- Подходит для перемещения грузов с длительным непрерывным ходом
- Доступны моторизованные шариковинтовые домкраты
В качестве общего правила
Выберите винтовой домкрат, если у вас низкий или умеренный рабочий цикл, низкая скорость перемещения (обычно 3–30 дюймов в минуту) и требуется самостопорящийся винт.
Домкраты с машинным винтом используются в самых разных областях. Они часто используются в сталелитейном оборудовании, упаковочном оборудовании, оборудовании для пищевой промышленности и в системах промывки.
Выберите шарико-винтовой домкрат, если у вас более высокий рабочий цикл, более высокая скорость перемещения (обычно 20–200 дюймов в минуту) и не требуется самостопорящийся винт.
Домкраты с шарико-винтовой передачей используются во многих тех же отраслях промышленности, что и домкраты с машинным винтом. Домкраты с шарико-винтовой передачей следует выбирать вместо домкратов с машинным винтом, когда требуются более высокие скорости и более высокие рабочие циклы, или для быстрых, повторяющихся операций на прессах и велосипедном оборудовании, где требуется расчетный срок службы шариковой гайки.

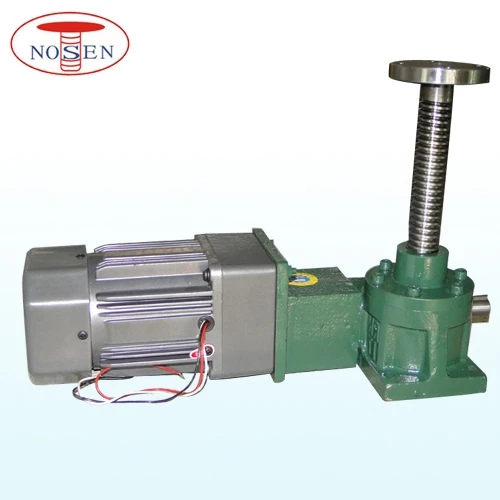

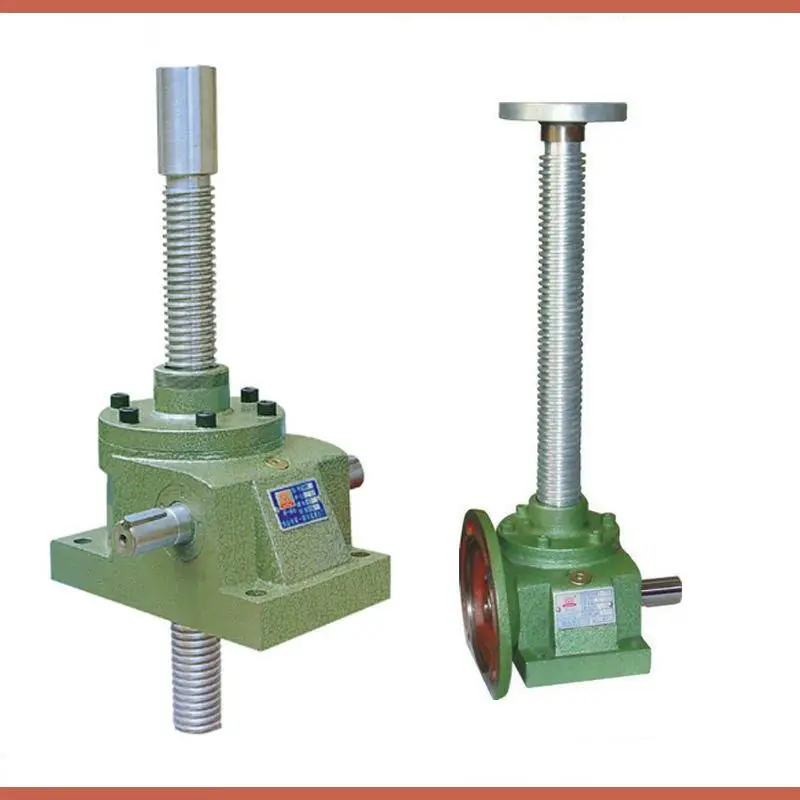

2,5-тонный ручной электрический винтовой домкрат – 2,5-тонные винтовые домкраты, ручные винтовые домкраты, электрические винтовые домкраты Производитель, поставщик, завод
Высокое качество 2,5-тонный ручной электрический винтовой домкрат для заказа клиентов из США. Технические характеристики: Грузоподъемность 2,5 тонны, вертикальный поступательный винт, передаточное число 1:6, самостопорящийся винт Tr30x6, ход 600 мм, верхняя пластина, левый вал и правый фланец двигателя, чугунный маховик диаметром 200 мм, защитная трубка и червяк мотор редуктор редуктор.
Конструкции и материалы
– Материал трапециевидного винта – сталь C45. Нержавеющая сталь 304, 316 по индивидуальному заказу.
– Материал червячного вала – сталь С45, термообработка. Нержавеющая сталь 304, 316 по индивидуальному заказу.
– Материал червячной передачи – высокопрочная бронза.
– Материал корпуса – ковкий чугун, возможно исполнение из нержавеющей стали 304.
– Подвижная гайка – высокопрочная бронза.
– Контргайка – высокопрочная бронза.
Технические характеристики
Технические характеристики включают максимальную грузоподъемность, диаметр и шаг червячного винта, передаточное число червячной передачи, допустимую максимальную входную мощность, крутящий момент и скорость, общий КПД и т. д. из-за тепловых ограничений. Подбор винтовых домкратов по этим цифрам следует проводить только после консультации с нашими инженерами. Когда ваш выбор сделан в областях, заштрихованных темно-серым цветом, вам нужно будет уменьшить рабочий цикл или выбрать винтовой домкрат большего размера, чтобы обеспечить эффективное рассеивание тепла.
2. Условия: 20 % времени работы/60 минут или 30 % времени работы/10 минут, температура окружающей среды 20 °C. Максимально допустимая входная мощность 0,55 кВт .
3. H= высокое передаточное число 6:1 (ход 1 мм на один входной оборот), L= низкое передаточное число 24:1 (ход 0,25 мм на один входной оборот).
4. Нм = требуемый входной крутящий момент, кВт = требуемая входная мощность.
Сборочные чертежи
Найдите сборочные чертежи вида спереди, сбоку и сверху. По поводу сборочных чертежей 2D Autocad dwg, dxf и 3D сборочных чертежей stp, step, model, igs, prt или catpart винтового механического домкрата грузоподъемностью 2,5 тонны, пожалуйста, свяжитесь с нами напрямую.
Упаковка и доставка
– 100% Стандартный экспорт фанерных ящиков (международный экспорт стандартного деревянного материала с бесплатной фумигацией).
– Экспресс (воздух): от двери до двери по воздуху, например, FEDEX, DHL, UPS, TNT. Инкотермс: EXW, DDU.
– Морские перевозки: в порт назначения на судне. Инкотермс: CIF, FOB, EXW, CFR.
– Авиаперевозки: в аэропорт назначения на самолете. Инкотермс: CFR, EXW, FCA, CPT, CIP.
Как правильно выбрать полный номер детали и разместить заказ
1.
Номер модели
– JTW-2.5T, максимальная статическая грузоподъемность 2,5 тонны.
– Самостопорящийся трапециевидный винт диаметром 30мм, шаг 6мм.
– Важное примечание: Под сжимающей нагрузкой винтовой домкрат с длинным ходом должен проверить допустимую нагрузку на изгиб.
2. Конфигурация домкрата и конструкция домкрата
— US : Вертикальное крепление, конструкция с подвижным винтом.
– IS : перевернутое крепление, конструкция подвижного винта.
– УР : Вертикальное крепление, конструкция с вращающимся винтом.
– IR : Перевернутое крепление, конструкция с вращающимся винтом.
— Великобритания : Вертикальное крепление, конструкция винта со шпонкой, препятствующей вращению.
– IK : перевернутое крепление, конструкция винта со шпонкой, препятствующей вращению.
Важное примечание: Подъемный винт домкрата с поступательным ходом (US или IS) должен быть прикреплен к направляемой нагрузке, которая предотвращает вращение подъемного винта.
Для добавления линейных направляющих рекомендуются линейные рельсы или ролики.
— Важное примечание: Если в вашем приложении используется груз, который не прикреплен, не управляется или груз может свободно вращаться, а не перемещаться, то для предотвращения подъема винта требуется домкрат со шпонкой, препятствующий вращению (Великобритания или IK) . вращение (не рекомендуется).
— Важное примечание. Двойной ходовой винт не является самостопорящимся и может опускаться под нагрузкой. Рекомендуются тормозные двигатели или внешние системы блокировки.
— Доступен в Двойном винтовом домкрате с головкой под ключ и Винтовой домкрат для монтажа цапф (поворотная нагрузка).
3. Ход
– Ход – это ход, выраженный в миллиметрах (мм) или дюймах, а не фактическая длина винта.
4. Передаточное число червячной передачи
– H: Высокое передаточное число 6:1, один оборот входа, длина хода 1,0 мм
– M: Среднее передаточное число 12:1, один оборот входа, длина хода 0,5 мм
– L: Медленное передаточное отношение 24:1, один оборот входа, длина хода 0,25 мм
– Настройка передаточных чисел червячной передачи.
5. Условия для винтовых концов
– Стандартные условия для винтовых концов: верхняя пластина (нагрузочная площадка), конец вилки (штыревая вилка), гладкий конец, конец с резьбой. Также доступны конец штока и головка вилки (внутренняя вилка). Пользовательские концы винтов являются приемлемыми.
6. Коды входного вала и коды дополнительных валов
— Ниже приведены изображения с , вид сверху .
– A: Один вход, левый боковой вал.
– B: Один вход, правый вал.
– C: Двойные входные валы
– M1: Левый вал, правый фланец двигателя (крепления двигателя).
— M2: правый фланец двигателя (опоры двигателя).
– M3: Правый вал, левый фланец двигателя (опоры двигателя).
— M4: Левый фланец двигателя (крепления двигателя).
7.
Дополнительные опции
– Соединительные устройства: Муфты. Универсальные шарниры. Телескопические универсальные шарниры. Соединительные валы.
– Винтовые защитные устройства: Сильфонный чехол. Телескопические крышки пружин. Жесткие защитные трубки.
– Ручное управление с помощью алюминиевых маховиков или чугунных маховиков.
– Моторизованный привод (переменного или постоянного тока) асинхронными двигателями (обычными, тормозными YEJ, регулируемой частотой YVP, взрывозащищенными B, многоскоростными D), шаговыми двигателями, серводвигателями с энкодерами и контроллерами. Фланец двигателя IEC или адаптер двигателя NEMA C-Face для соединения с двигателями. Преобразователи частоты.
– Устройства безопасности: Концевые выключатели. Бесконтактные переключатели. Гайки безопасности. Противозазорная гайка. Муфты безопасности от перегрузок. Стоп орехи. Датчики положения. Муфта перегрузки.
