В общем случае домкрат (от голландского dommekracht) представляет собой механизм, с помощью которого можно поднять и зафиксировать опирающийся на него груз на определенной высоте.

Широко распространенный среди автолюбителей небольшой домкрат (винтовой или гидравлический), приводимый в действие мускульной силой владельца, способен поднять автомобиль на небольшую высоту, достаточную для замены колес на дороге. Однако использовать его при монтаже или демонтаже узлов и агрегатов транспортного средства крайне неудобно. Здесь больше подойдет пневмодомкрат, позволяющий поднять автомобиль на необходимую высоту. Его можно купить в автомагазине или изготовить самостоятельно.

Принцип работы пневматического подъемника

Работает пневматический домкрат, используя свойства сжатого воздуха. В герметичной камере, куда поступает воздух, нагнетаемый компрессором, постепенно создается большое давление.

Расширяющиеся под действием сжатого воздуха резиновые подушки упираются в груз и постепенно поднимают его на заданную высоту. По окончании работ воздух стравливают, давление внутри подушек при этом уменьшается и груз плавно опускается.

В процессе ремонта автомашины специалисты СТО и автолюбители используют самые разные варианты исполнения пневмопоъемников — от подкатных пневматических домкратов до полимерных надувных подушек и самодельных конструкций.

Почему не работает бутылочный домкрат?

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Читать также: Соединение кабеля интернета по цветам

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Классификация пневмодомкратов

Пневматические подъемники, которые используются при ремонте различных транспортных средств можно условно разделить на четыре типа:

  • переносные;
  • подкатные;
  • канавные;
  • платформы.

Домкраты переносного типа

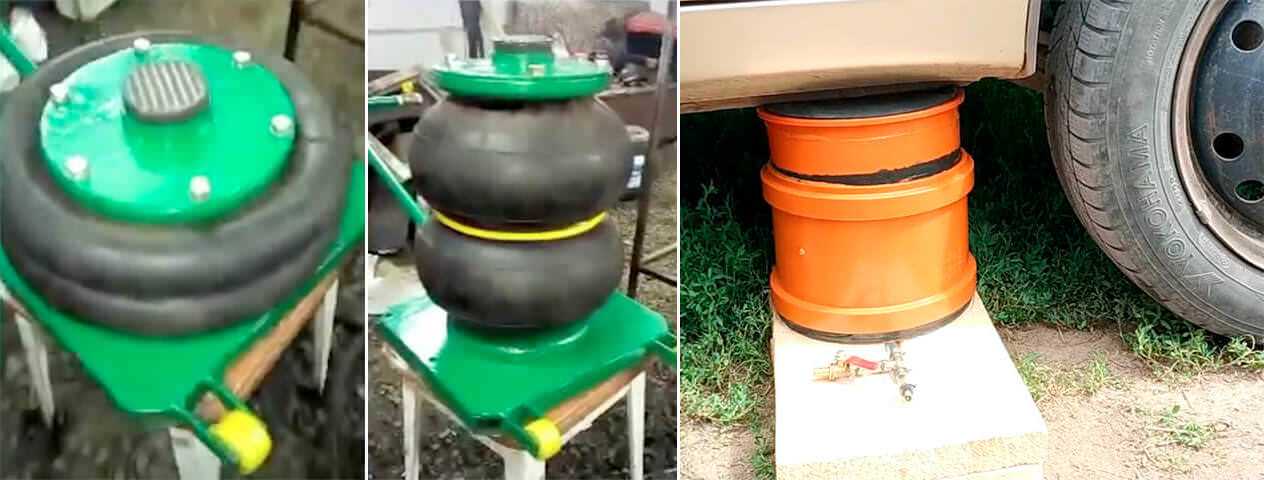

Переносные пневмодомкраты представляют собой резиновый или полимерный баллон с прочными эластичными стенками. Для подъема транспортного средства этот баллон заполняется воздухом, который нагнетается компрессором, или отработанным газом из выхлопной трубы автомобиля.

Несмотря на то, что такая конструкция выглядит достаточно хлипкой, она в состоянии обеспечить подъемную силу порядка 3…4 тонн. При этом время, которое уходит на подъем авто-машины, не превышает 2…3 минут.

Кроме того переносные пневмодомкраты:

  • не требуют технического обслуживания, так как в них отсутствуют изнашивающиеся детали;
  • можно использовать даже в тех случаях, когда под автомобилем отсутствует ровная твердая поверхность.

Подкатные

Пневмодомкрат подкатного типа представляет собой тележку на колесиках, оборудованную эластичной пневмоподушкой и стопорными элементами, обеспечивающими неподвижность конструкции после установки ее под автомобилем.

Домкраты из пневмоподушки обеспечивают подъем автомобиля на высоту до 50 см.

Для вывешивания транспортного средства подкатный домкрат устанавливается под его днищем, после чего подсоединяется к компрессору высокого давления. Использование компрессора, нагнетающего воздух в пневмоподушку, позволяет домкрату поднять автомобиль на необходимую высоту за несколько секунд.

Канавные

Канавный пневмоподъемник (траверса) необходим в тех случаях когда требуется осуществить регулировку углов установки колес или выполнить другие виды ремонтных работ, для которых нужно вывесить одну из осей автомобиля.

Его использование позволяет создать дополнительное пространство в зоне ремонта, что делает последний более комфортным. Кроме того траверса может перемещаться вдоль оси смотровой ямы, благодаря чему ее можно разместить любом, удобном для автослесаря месте. Монтируют траверсу на смотровой яме или стоечном подъемнике. На рынке можно встретить модели сила подъема которых превышает 4 т.

Конструктивно канавный подъемник представляет собой раму с подъемной балкой и мощной пневмоподушкой. При этом стопорный механизм позволяет легко зафиксировать подъемную балку на необходимой высоте.

Для рамных автомобилей конструкцией предусмотрены быстросъемные удлинители со сменными обрезиненными пятками. При подъеме автомобиля вся нагрузка передается на раму. Оснащается такой домкрат усиленной трехсекционной пневмоподушкой со специальными армирующими поясами в резиновом литье.

Пневмоплатформы

Пневматическая платформа предназначена для быстрого подъема колесного транспортного средства на удобную для качественного шиномонтажа высоту.

При помощи такой платформы можно вывесить всю ходовую часть автомашины и обслуживать одновременно все 4 колеса.

При этом кроме шиномонтажных работ можно осуществлять и другие виды мелкого ремонта, такого, например, как замена:

  • шаровых опор;
  • рулевых наконечников;
  • тормозных колодок и пр.

С помощью пневмоплатформы можно поднять автомобиль на высоту порядка 400…500 мм. При этом устройство оснащено специальным предохранительным стопором, рычаг которого по завершении подъема необходимо установить в положение фиксации груза.
