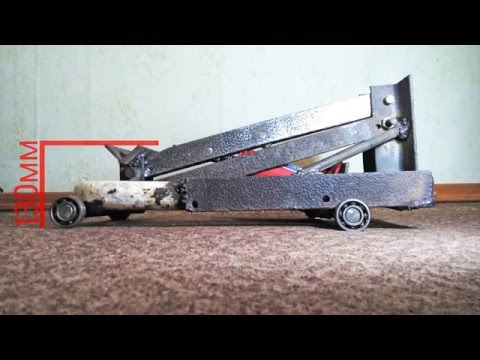

Домкрат подкатной самодельный: Как сделать подкатной домкрат своими руками, самодельный автодомкрат из бутылочного
alexxlab | 11.03.2023 | 0 | Разное
Самодельный пресс своими. Варианты конструкции домкрата: как сделать своими руками
Без домкрата автолюбитель, без преувеличения, остаётся «как без рук». И нужен он не только для того, чтобы поменять колесо в дороге.
Хороший домкрат незаменим при некоторых видах ремонтных работ – особенно в обычном гараже, не оборудованном подъёмником. Например, при сборке подвески после ремонта, когда необходимо сделать окончательную затяжку рычагов. Совершенно ни к чему опускать авто на колёса, чтобы сайлентблоки приняли «рабочее» положение – достаточно поддомкратить рычаг, чтобы придать ему нужное положение.
Особенно удобен подкатной гидравлический домкрат – благодаря конструкции его можно , — так, что никаким другим домкратом под неё не подберёшься.
Но, как и любой другой механизм, домкрат может выйти из строя. Ремонт подкатного домкрата доступен любому, кто самостоятельно ремонтирует авто.
Расскажем лишь о том, на что в первую очередь нужно обратить внимание при ремонте подкатного домкрата своими руками.
В первую очередь рассмотрим его устройство.

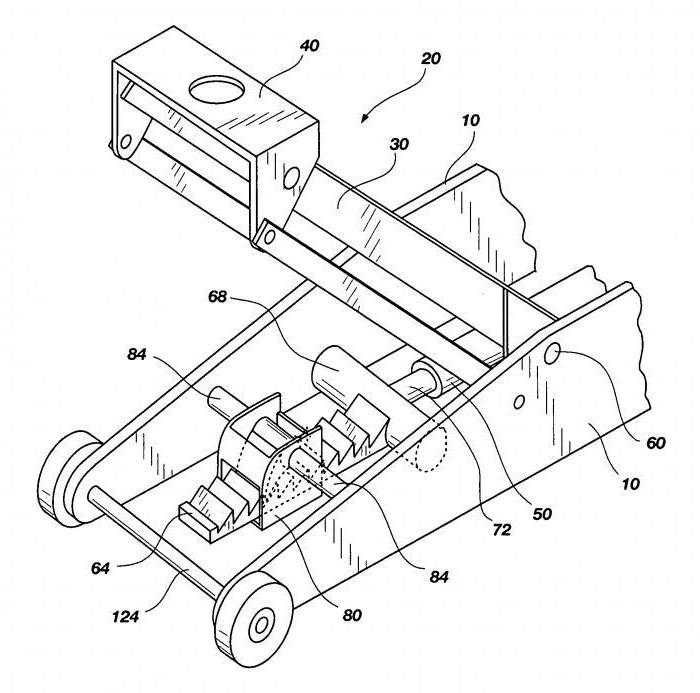

Схема работы домкрата
Схема работы гидравлического домкрата
Профессиональные подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки, что очень удобно при работе.
Но принцип работы всех гидравлических домкратов одинаков, поэтому удобнее воспользоваться схемой, — ведь, несмотря на размеры и вид изделий, они имеют одни и те же причины поломок.
Подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки.
Усилие, создаваемое плунжером, через масло, используемое в качестве рабочей жидкости, передаётся на поршень, соединённый со штоком. Масло при этом перекачивается из передней полости цилиндра домкрата в заднюю (со стороны плунжера). Перепускной канал при этом закрыт, а впускной и нагнетательный клапаны позволяют маслу двигаться только в сторону задней полости, то есть домкрат работает как насос.
Работоспособность домкрата обеспечивается соблюдением трёх условий:
- Плотным прилеганием клапанов к сёдлам.
- Необходимым уровнем масла.
- Отсутствием пузырьков воздуха в масле.
Подкатной домкрат не «держит» – как отремонтировать
Ремонт подкатного гидравлического дамкрата своими руками
Обычно это связано или с недостатком масла в домкрате, либо с повреждением или .
В первом случае достаточно долить масла в домкрат.
Какое масло заливать в гидравлический подкатной домкрат?
Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе.
Если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное – всё-таки оно меньше густеет на морозе.
Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы.
Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата.
Как правило, в него входят уплотнения плунжера и поршня.
Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками.
Ремонтный комплект для гидравлического домкрата
После ремонта и заливки свежего масла домкрат нужно «прокачать» — активно «поработать» плунжером чтобы удалить излишний воздух.
Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки.
Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом.
После ремонта и заливки свежего масла домкрат нужно «прокачать» — удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло.
Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга.
- Некоторые нюансы
- Роль масла в устроенном гидравлическом подъемном механизме
- Как сделать домкрат своими руками: дополнительные варианты
Мало кто знает, как сделать домкрат своими руками.
Для тех, кто хоть немного разбирается в технике, это не будет представлять сложности.
Существует много видов подъемных механизмов. Домкраты могут быть гидравлическими, реечными, пневматическими и винтовыми. Они служат для подъема различных тяжелых грузов и техники, а также фиксации изделий на необходимой высоте. Уже нельзя представить ремонт автомобильной подвески или смены колеса без использования домкрата.
Чаще всего приходится ремонтировать различные виды подъемных механизмов и производить их техническое обслуживание. Нужно следить за техническим состоянием подъемников, выявлять повреждения, производить замену масла. Иногда агрегаты ломаются и выходят из строя. Приходится покупать новые или собирать устройство из подручных средств. Конечно, можно доверить эту работу профессионалам, однако сделать домкрат самостоятельно не так уж сложно.
Некоторые нюансы
Гидравлический домкрат — наиболее распространенный вид подъемного механизма. Он обладает большой грузоподъемностью.
Такие приспособления используют на электростанциях, на предприятиях нефтепереработки и в других промышленных организациях. Чаще всего гидравлические подъемники используют для поднятия автомобилей в условиях автомастерских и шиномонтажей.
Гидравлические подъемные механизмы периодически требуют ремонта и технического обслуживания. Последнее заключается в том, что необходимо доливать вытекающую через сальники жидкость. Нужно следить за техническим состоянием всех составляющих домкрата.
Однако дело не в этом. Если у вас был и сломался домкрат, нужно делать новый. Из чего? Можно взять старый в качестве основы и попробовать его обновить, т.е. таким образом сделать уже новый аппарат из предыдущего. Этапы работы:
- Нужно открутить крепежные элементы.
- Далее необходимо извлечь поршень и клапан стравливания жидкости.
- После этих манипуляций нужно осмотреть основные детали гидравлического домкрата. Если на каком-нибудь элементе есть повреждения, его следует заменить.
- Подъемный механизм требуется очистить от мусора и посторонних элементов. Необходимо промыть и цилиндр.
- Осмотру подлежит резинка. Если она повреждена, ее следует заменить.
- Заключительным этапом будет сборка гидравлического домкрата. Она производится в обратной последовательности.
После того как вы смогли сделать домкрат и подъемник собран, нужно проверить его работоспособность. Если механизм не работает, возможно, следует проверить и при необходимости заменить и масло.
Вернуться к оглавлению
Роль масла в устроенном гидравлическом подъемном механизме
Масло — незаменимая составляющая гидравлического домкрата. С его помощью происходит процесс подъема различных грузов. Если в устройстве недостаточно масла, приспособление будет неработоспособным. Для замены масла нужно выполнить два основных шага.
Сначала требуется слить отработанную жидкость, для этого нужно открутить пробку масляного бачка. Далее следует промыть подъемный механизм.
Это нужно сделать с помощью специальной промывочной жидкости, ее можно купить в любом строительном магазине.
В механизм заливается жидкость, прокачивается и сливается.
Данная процедура должна проводиться 2-3 раза. Промывка домкрата — несложная операция, но занимает много времени.
После очистки гидравлического подъемного механизма можно приступать к заливке нового масла. Его нужно заливать до определенной отметки. При этом подъемник должен быть в нижнем положении. Чтобы опустить шток, нужно повернуть винт-кран до положения «слив». Далее закрываем пробку масляного бачка и прокачиваем жидкость 5 раз. После этой процедуры доливаем масло и снова закручиваем пробку. Прокачивать необходимо до тех пор, пока смазка механизма не дойдет до требуемого уровня, а на ее поверхности не будут образовываться пузырьки.
Их наличие значительно снижает эффективность работы механизма. Зачастую воздух попадает в корпус из-за нехватки масла.
Чтобы исправить эту ситуацию, нужно произвести следующие действия.
Если все манипуляции были выполнены правильно, гидравлический режим будет работать. Если же он не работает, все операции нужно повторить.
Домкрат должен быть не только в багажнике каждого автолюбителя, но и в гараже. Причем, гаражный вариант желательно иметь более универсальный, с большей грузоподъемностью и необязательно компактных размеров. Под эти параметры отлично подходит пневматический домкрат. Собрать такую штуку своими руками довольно просто, поэтому поговорим о целесообразности такого инструмента.
Каким должен быть пневматический домкрат
Пневматический домкрат – устройство, которое способно поднимать солидный вес на солидную высоту за считанные секунды. Насколько такой прибор нужен в гараже? Сейчас разберемся.
Дело в том, что обычный гидравлический или винтовой домкрат, который мы возим с собой в багажнике, подбирают по возможности впритык под вес автомобиля и под минимальную высоту, при которой более-менее комфортно менять колесо в дороге. Практически, больше ничего от дорожного домкрата не требуется. Ну еще цены минимальные, и чтобы надежный был, и места в багажнике занимал минимум.
Если говорить о пневматическом устройстве, то за захотим от него мы гораздого большего, правда, учитывая его оседлый образ жизни, пневмодомкрату можно простить большие габариты. Хотя, все зависит от того, чем может надуваться пневматическая подушка, но об этом немного позже.
Пневмодомкрат своими руками может быть изготовлен из любой пневматической подушки грузового автомобиля или автобуса, причем не нужно для этого покупать новую деталь подвески.
Характеристики пневмодомкрата
Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум.
Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.
Механизм нагнетания воздуха
Если мы говорим о гаражном использовании устройства, или использовании в условиях шиномонтажа, то тут только один вариант. Это компрессор, который работает от сети 220 вольт. Есть, кстати модели пневмодомкратов, которые могут обходиться и компрессором, который нагнетает не более 2 атмосфер и работает от бортовой автомобильной сети в 12 вольт, но такой вариант хорош на природе, когда других вариантов вывесить автомобиль нет.
В гараже нужен надежный и производительный компрессор, хотя практически все современные модели обеспечивают давление 6 атмосфер, вполне достаточное для работы пневмоподушки от грузового автомобиля.

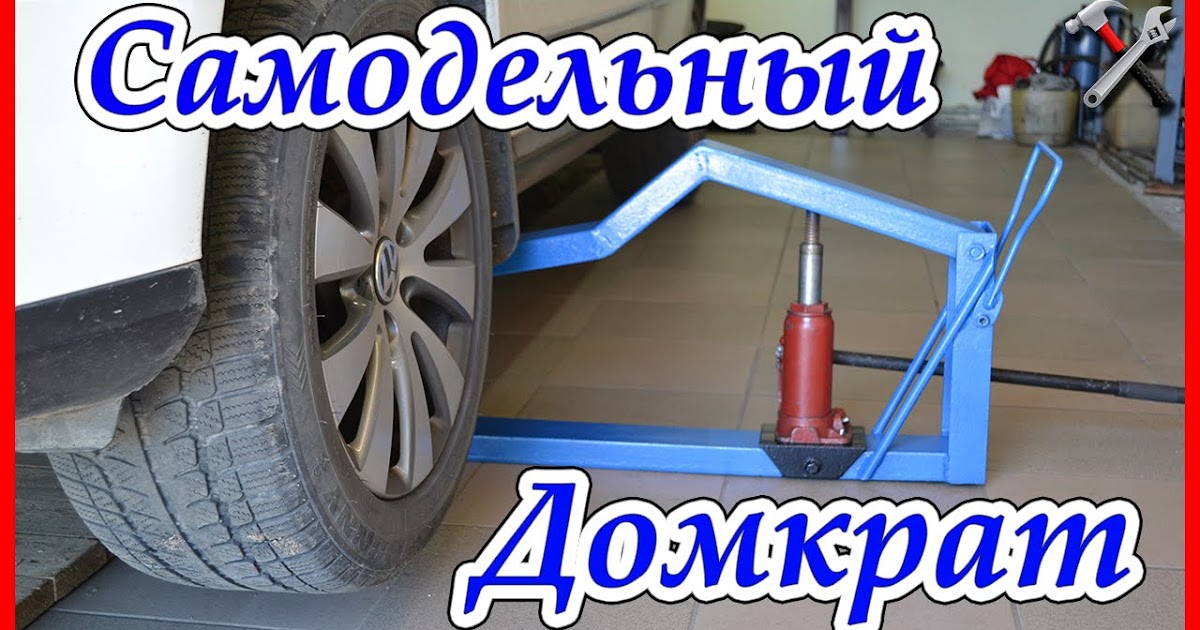

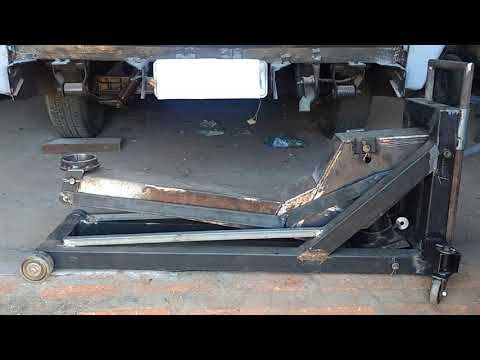

95 фото и видео мастер-класс постройки самодельного домкрата
Ни один автолюбитель не может обойтись без помощи домкрата.
Необходимо поменять лопнувшее колесо? Этот надежный помощник тут как тут. Поменять масло? Пожалуйста. Особо важен этот механизм в дороге, находитесь вдали от гаража и станций технического обслуживания.
Домкрат гидравлический подкатной
Купить его можно во многих магазинах, однако чтобы снизить затраты можно сделать домкрат своими руками. Давайте вместе рассмотрим, как это сделать.
Домкрат ромбический
Назначение домкрата
Основные критерии при выборе домкрата
Виды домкратов
Гидравлический домкрат
Реечный домкрат

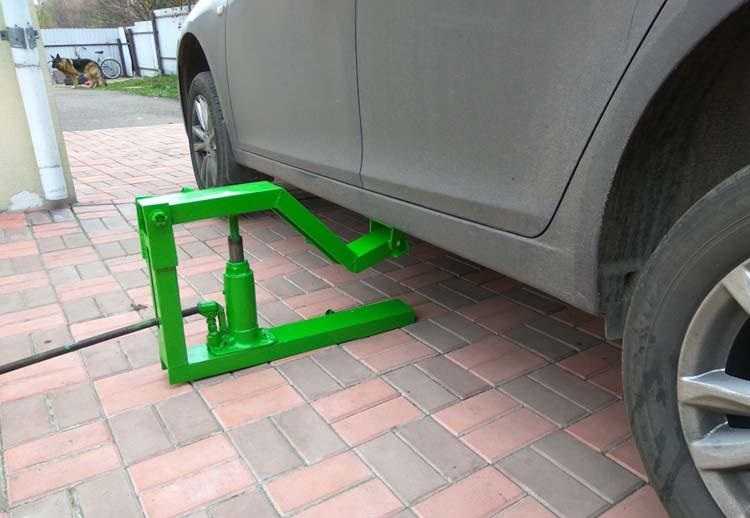

Фото домкратов своими руками
Назначение домкрата
Основная его задача это поднять автомобиль для замены колеса. Он, конечно, необходим и при ремонте и других деталей. Например, поменять амортизаторы, либо пружины.
Домкрат механический
Однако к помощи домкрата мы прибегаем именно в ситуации с колесами.
Это может быть как прокол, либо запланированная сезонная смена резины.
Домкрат бутылочный гидравлический
Основными критериями при покупке домкрата, либо при его изготовлении своими руками, являются:
Грузоподъемность. У любого домкрата есть максимальный данный показатель. Всегда необходимо учитывать массу вашего транспортного средства вместе с багажом.
Домкрат реечный
Не стоит использовать подъемный механизм в случае с крупными машинами, если он предусмотрен на вес не более 2000 килограмм.
Краска Авто автохимия для ремонта кожи салона
Высота поднятия. Она должна быть подходящей, чтобы беспрепятственно подобраться под днище автомобиля. Данный параметр особо важен при низком клиренсе.
Высота устройства. Это является длина домкрата. Данный параметр отличается для определенного вида автомобиля.
Строительные инструменты 187 предметов в наборе
Виды домкратов
Их существует три основных вида.
Универсальный набор инструментов
Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;
Набор инструментов, набор головок и ключей для ремонта автомобиля
Гидравлический домкрат. Схож с первым вариантом, но здесь необходимо меньше прикладывать физической силы. Все процессы по поднятию автомобиля осуществляются при помощи жидкостей;
ремонтный набор для локального цинкования кузова
Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.
Универсальный герметик для ремонта автомобиля
Гидравлический домкрат
Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами.
Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.
Комплект для ремонта лобового стекла
Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.
автомобильные клипсы,пистоны набор
Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.
Автомобильная подушка для шеи на сиденье автомобиля
Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.
Автомобильный держатель для смартфона
На просторах интернета много фотографий домкратов сделанных своими руками.
С ними можете ознакомиться.
Автокресло
Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.
Автокресло/бустер
Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.
Органайзер для автомобиля
Следующим шагом делаем стойки и упоры. Отрезаем 2 отрезка от металлической трубы. Их длина легко просчитывается, и основывается на возможном ходе штока.
Очиститель обивки салона автомобиля
Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.
К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.
Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.
В итоге болтами соединить пластины и блок. Сделать это нужно так, чтобы они находились между упором, который передвигается, и верхней балкой домкрата.

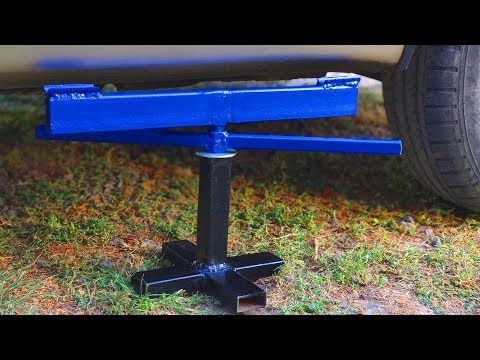

Реечный домкрат
За устойчивость данного вида домкрата отвечает прочность фиксации и опорная площадка.
Для изготовления возьмите 2 трубы и сварку. Готовое изделие должно напоминать урезанную пирамиду. После этого возьмите стальной лист, толщина которого пол сантиметра. Вырезаете 2 основания домкрата.
Вверху сверлите отверстие и ввариваете туда гайку. Внизу также необходимо просверлить отверстие. После этого вставляете туда спираль для вращения.
Такому домкрату своими руками можно сделать небольшой ремонт-апгрейд. Установить трос, и он у вас при необходимости будет служить лебедкой.
Эти варианты являются самыми простыми при изготовлении домкратов своими руками. Будем надеяться, они вам помогут решить насущные проблемы. Ни гвоздя, ни жезла вам.

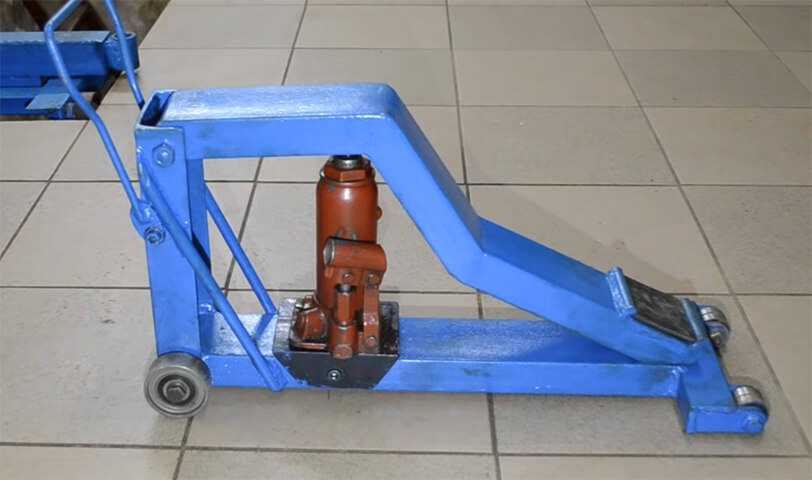

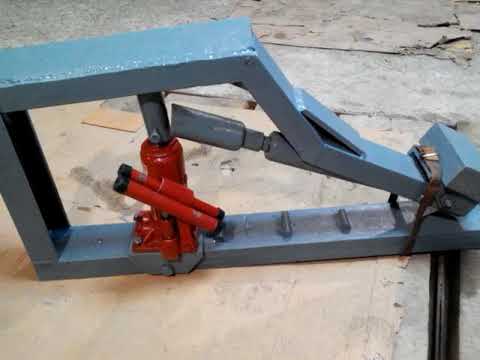

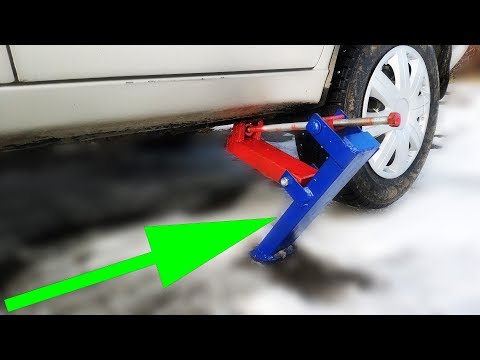

Фото домкратов своими руками

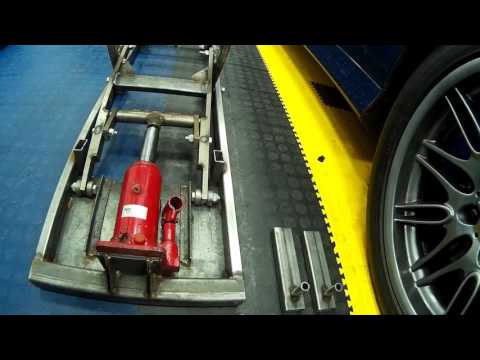

Как превратить четырехстоечный автомобильный подъемник в двухстоечный | JMC
Мы все хотели бы иметь собственный магазин
или гараж с несколькими служебными отсеками для каждого вида транспортных средств.
Но если
вы Джей Лено (и если вы – Привет! Мы большие поклонники!), вам, вероятно, придется
примиритесь с далеко не идеальной ситуацией с пространством в вашей мастерской. И для многих
люди, это означает, что о двухстоечном автомобильном подъемнике просто не может быть и речи.
К счастью для любителей автомобилей своими руками и владельцев небольших магазинов, именно поэтому автомобильные боги создали высококачественный четырехстоечный гаражный подъемник BendPakHD-9автоподъемник. Фактически, этот подъемник BendPak является одним из самых популярных подъемников в мире, поэтому, если вы читаете это прямо сейчас, это хороший шанс, что он у вас есть, вы хотите его или знаете кого-то, у кого он есть.
Эти подъемники хороши тем, что они одновременно служат автомобильным служебным подъемником.
И складской лифт. Вы действительно получаете большую отдачу от затраченных средств и
космос. Но в то же время HD-9 BendPak Lift специально разработан для
включить колеса автомобиля.
Хотя это прекрасный способ работать 90%
время, что происходит, когда вам нужно выполнить обслуживание колес или тормозов? Ты
собираетесь выкатить напольные домкраты и домкраты?
Ни за что. Вы получите свои надежные домкраты BendPakRJ-45 Rolling Bridge и превратите свой четырехстоечный подъемник в странный и
замечательный автомобильный мутант обслуживания – что-то среднее между 4-х постовым, 2-х постовым и
мифический единорог. Позволь мне объяснить.
RJ-45 меняет все
Многие четырехстоечные подъемники, включая все модели HD-9Лифты BendPak, имеют желоба
вдоль взлетно-посадочных полос. Вы просто фиксируете домкрат RJ-45 Rolling Bridge в этих
взлетно-посадочные полосы и легко катите его в нужное положение. Когда вы хорошо и выстроились в линию с
одобренные заводом точки подъема, поднимите ножничный RJ-45 Rolling
Бридж Джек. Прежде чем вы это узнаете, колеса автомобиля поднимутся в воздух, давая
сборка колес и доступ к тормозам, для которых обычно требуется двухстоечный подъемник.
получать.
Эти Домкраты с роликовым мостом также не уступают по грузоподъемности. Только один Подкатной мостовой домкрат BendPak RJ-45 может выдерживать до 4500 фунтов. И когда вы соберете их двоих вместе, они могут поднять 9000 фунтов, что максимально грузоподъемность всех автомобильных подъемников HD-9, которые производит BendPak.
Создан для простоты, создан на века
Теперь вы можете поднять два или четыре колеса над взлетно-посадочной полосой, очень похоже на двухстоечный
автомобильный подъемник, все благодаря паре ножничных роликовых домкратов RJ-45. Но эти
мостовые домкраты – это не голая часть оборудования. Каждый из них построен с
тот же уход и материалы, что и у четырехстоечного подъемника BendPak, вплоть до
автоматические замки безопасности, чтобы держать все в безопасности. И уникальное телескопирование
Роликовая конструкция мостового домкрата RJ-45 позволяет отрегулировать направляющие под
разнообразие ширины протектора.
Кому нужны адаптеры? У вас есть все, что вам нужно, чтобы получить
под целым рядом автомобилей.
Заключение
Не у всех есть место для двухстоечного автомобильного подъемника. Но сейчас не всем нужно это. Получите еще больше от своего четырехстоечного подъемника с роликовым мостовым домкратом RJ-45. из БендПака. Вы будете очень рады, что сделали это.
Мостовые домкраты | CLSBJ4 4000 фунтов. Раздвижной мостовой домкрат
CLSBJ4
4000 фунтов. Емкость
с РУЧНЫМ насосом: 899,99 $ !
с воздушным насосом: $999,99 !
Добавление мостового домкрата к 4-стоечному подъемнику позволяет операторам легко выполнять обслуживание колес и тормозов. Модель CLSBJ4 весит 4000 фунтов. РАЗДВИЖНОЙ мостовой домкрат предназначен для работы с нашими 4-стоечными подъемниками CL 8,000 CSP и CL 8,000 CSP XLT, а также с большинством других 4-стоечных подъемников, представленных сегодня на рынке! Четырехстоечный подъемник в сочетании с двумя раздвижными мостовыми домкратами позволяет механикам полностью поднимать транспортные средства в воздух, что делает обслуживание быстрым и легким!
CLSBJ4 Мостовой домкрат доступен в конфигурации с ручным гидравлическим или пневматическим / гидравлическим приводом, в зависимости от потребностей клиента: или те, у которых есть готовая подача сжатого воздуха.
Для этого домкрата требуется подача воздуха 40 ~ 170 фунтов на квадратный дюйм от воздушного компрессора.
CLSBJ4 РУКОВОДСТВО — Эта модель оснащена ручным гидравлическим насосом для работы и подъема мостового домкрата.
Обе модели CLSBJ наших домкратов со сдвижным мостом включают в себя БЕСПЛАТНЫЙ набор из 6 подъемных площадок и адаптеров высоты, что позволяет операторам установить надежный контакт с точками подъема практически на любом транспортном средстве.
Все наши мостовые домкраты окрашены высококачественной порошковой краской.
Ниже вы найдете более подробную информацию об этом продукте, а также сведения обо всех ВКЛЮЧЕННЫХ функциях, которые выделяют этот продукт среди остальных: Подробная информация о блоке питания и всех других рекомендуемых компонентах; полный список спецификаций; Фотогалерея с большим количеством фотографий этого продукта; Информация о доставке; Доступны дополнительные аксессуары и комбинированные пакеты! Подробнее см.
ниже!
Основные характеристики:
- Прочная стальная конструкция: обеспечивает стабильную подъемную платформу и длительный срок службы.
- Регулируемые выносные опоры со скользящими и предохранительными стопорными винтами: Скользящие рычаги модели CLSBJ4 предназначены для надежного зацепления с направляющими на большинстве четырехстоечных подъемников, представленных на рынке, и создают прочную основу для наших домкратов со скользящим мостом. Эти аутригеры также имеют UHMW скользящие подкладки в местах контакта домкрата с направляющей для обеспечения плавного скольжения.
- Длинные регулируемые подъемные рычаги для максимальной точки подъема транспортного средства Диапазон контакта: подъемные рычаги на CLSBJ4 выступают над верхней частью взлетно-посадочной полосы и позволяют этому мостовому домкрату задействовать широкий диапазон точек подъема рамы автомобиля, которые не находятся непосредственно над центром поднимать.
- 3-позиционная защитная система блокировки: система блокировки CLSBJ обеспечивает безопасность оператора и снижает давление в гидравлической системе для увеличения времени подъема.
- ВКЛЮЧАЕТ Комплект адаптера высоты/грузовика: Подъемные опоры для этого мостового домкрата включают в себя полный набор удлинителей высоты, которые позволяют CLSBJ контактировать с большинством автомобилей с высокой рамой.
- Ручной гидравлический ИЛИ воздушный/гидравлический насос: Доступны две отдельные версии этого мостового домкрата, наиболее экономичная версия (CLSBJ4 MANUAL) включает в себя ручной гидравлический насос, приводимый в действие быстродействующим ручным насосом. Также доступна пневматическая/гидравлическая версия (CLSBJ4 AIR), которая обеспечивает быстрый и легкий подъем!
- Совместим со многими подъемниками на рынке! Мостовые домкраты CLSBJ4 совместимы со многими четырехстоечными и ножничными подъемниками, представленными сегодня на рынке!
| Название продукта: | CLSBJ4 |
|---|---|---|
ЦЕНА: | Ручной насос: $899,99 Воздушный насос: $999,99 | |
| ОБЩИЕ ХАРАКТЕРИСТИКИ: | |
| Грузоподъемность: | 4000 фунтов. |
| ФИЗИЧЕСКИЕ РАЗМЕРЫ: | |
| Общая ширина (руки внутрь): | 30½” |
Д | Общая ширина (руки наружу): | 65 дюймов |
С | Общий Мин. Высота* (с подъемными опорами): | 8 дюймов |
Е | Общий Макс. Высота* (с удлинителями): | 22¾” |
Ф | Максимальная ширина аутригера/подвижного рычага: | 48 дюймов |
А | Минимальная ширина аутригера/подвижного рычага: | 30½” |
| ПОДЪЕМНЫЕ ХАРАКТЕРИСТИКИ*: | |
| Макс. | 11½” |
| Макс. Высота подъема** (с см. адаптером): | 12¾” |
| Макс. Высота подъема** (с адаптером Lg): | 16½” |
Г | Макс. Высота подъема** (с обоими адаптерами): | 17¾” |
| * Измерения минимальной и максимальной высоты представляют собой измерения общей высоты всего мостового домкрата. **Все указанные выше размеры высоты ПОДЪЕМА даны от верха желоба до верха подъемных опор. | |
| ПРЕДОХРАНИТЕЛЬНЫЕ ЗАМКИ: | |
Л | Положение блокировки 1: | Без переходников: 5¼” Маленькие переходники: 6½” Большие адаптеры: 10¼” ОБА адаптера: 11½” |
л | Положение блокировки 2: | Без переходников: 8¼” Маленькие адаптеры: 9½” Большие адаптеры: 13¼” ОБА адаптера: 14½” |
л | Положение блокировки 3: | Без переходников: 10¼” Маленькие адаптеры: 11½” Большие адаптеры: 15¼” ОБА адаптера: 16½” |
| ХАРАКТЕРИСТИКИ ПЕРЕХОДНИКА: | |
| Диаметр подъемной площадки: | 5¼” |
| Подъемная площадка Высота: | 1½” |
|
| |
| Лг. | 5 дюймов |
| ХАРАКТЕРИСТИКИ НАСОСА (ручной или воздушный, в зависимости от модели): | |
| РУЧНОЙ Насос: | Ручной насос простого действия |
| Пневматический насос: | 40~170 PSI Пневматический/гидравлический |
| ТРАНСПОРТИРОВОЧНЫЕ ХАРАКТЕРИСТИКИ: |
|
| Транспортировочные размеры: | 39 x 24 x 13 дюймов |
| Транспортировочный вес: | 350 фунтов. |
Высота подъема (с подъемной площадкой):
Высота адаптера: Приведенные выше характеристики относятся к CLSBJ4 . Complete Hydraulic также предлагает широкий выбор других мостовых домкратов , предназначенных для установки на 4-стоечный подъемник . Чтобы увидеть другие имеющиеся в наличии мостовые домкраты , а также для сравнения продуктов, нажмите здесь.
CLSBJ4
Эти мостовые домкраты наиболее рекомендуются для этих 4 посадочных лифтов:
SL 10 000 CSP
Мощность: 10 000 фунтов.
ТОЛЬКО розничная цена: 2199,95 долларов США
SL 10,000 CSP — это ПОРТАТИВНЫЙ 4-стоечный подъемник. Это сверхмощный 10000 фунтов. подъемник предназначен для более тяжелых грузов. . ВКЛЮЧАЕТ: Полный комплект роликов из 4 частей, 3 стальных поддона для капель, 1 поддон для тяжелого домкрата, 4 дренажных поддона, полноразмерный брезент для живота и многое другое! БОЛЬШЕ ИНФОРМАЦИИ.
Доставка грузов!
SL 10 000 CSP XLT
Емкость: 10 000 фунтов.
Розничная цена: 2 699,95 долл. США ТОЛЬКО: 2 599,95 долл. США СКИДКА!
Наши подъемники XLT CSP предназначены для перевозки самых больших транспортных средств на рынке! SL 10,000 CSP XLT предназначен для подъема 1-тонных автомобилей Duallies и даже подходит для некоторых 2-тонных грузовиков! ВКЛЮЧАЕТ: Полный комплект роликов из 4 частей (делает подъемник ПОРТАТИВНЫМ!), 3 стальных поддона для сбора капель, 1 поддон для тяжелого домкрата, 4 дренажных поддона и полноразмерный брезент. Доступны дополнительные домкраты с роликовым мостом! БОЛЬШЕ ИНФОРМАЦИИ.
Доставка грузов!
Детали упаковки:
На этом изображении показано, как ваш CLSBJ4 будет отправлен вам. Пожалуйста, ознакомьтесь с разделом «Сведения о доставке» ниже для получения дополнительной информации о наших процедурах доставки!
Способ доставки: | Фрахт (лит) |
Транспортировочная высота: | 13 дюймов |
Транспортировочная длина: | 39 дюймов |
Транспортировочная ширина: | 24 дюйма |
Вес в упаковке: | 350 фунтов. |
Вес мостового домкрата CLSBJ4 составляет чуть менее 350 фунтов. Если у вас есть какие-либо вопросы относительно процедур доставки или вам нужна дополнительная информация об этом оборудовании, ПОЖАЛУЙСТА, ПОЗВОНИТЕ НАМ ПО ТЕЛЕФОНУ 1-888-736-509.4!
Этот продукт будет отправлен обычным перевозчиком. Для получения дополнительной информации о том, как этот товар будет отправлен вам, всегда лучше позвонить нам по телефону 1-888-736-5094, чтобы получить предложение по доставке и ознакомиться с процедурой доставки гидравлического моста . партнеры по продажам.
Клиенту важно понимать, что от него требуется для получения этих отправлений! Если у вас есть КАКИЕ-ЛИБО вопросы о политике или процедурах доставки, ознакомьтесь с подробной информацией здесь или позвоните нам по телефону 1-888-736-509.4, и один из наших дружелюбных продавцов будет рад помочь вам!
Требования к месту назначения и оборудование для разгрузки:
Для доставки населению адрес клиента должен быть в состоянии вместить большой 18-колесный грузовик, въезжающий и выезжающий из въезда.
ЗАКАЗЧИК НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ВЫГРУЗКУ ПРОДУКТА ИЗ ГРУЗОВОГО АВТОМОБИЛЯ!* Имеются подъемные борта. Может взиматься плата за проживание. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Транспортные компании могут установить разумные временные ограничения на то, как долго клиентам разрешено находиться, прежде чем взимать дополнительную плату — пожалуйста, убедитесь, что вы готовы разгрузить свое оборудование, когда прибудет грузовик.
Из-за размера этого оборудования клиенты ДОЛЖНЫ иметь вилочный погрузчик, эвакуационную стрелу или подобное оборудование для выгрузки товара из грузовика. Если вы не уверены в выгрузке этого оборудования из грузовика, у вас нет места для полуприцепа с 53-футовым прицепом или у вас нет необходимого оборудования для выгрузки продукта (ов) из грузовика, мы НАСТОЯТЕЛЬНО рекомендуем доставка оборудования по служебному адресу* с причалом, оборудованным для разгрузки большегрузных автомобилей.
*Для клиентов, которые не могут разместить большой грузовик по своему адресу проживания и не имеют рабочего адреса, мы НАСТОЯТЕЛЬНО призываем их доставить свой товар на местный терминал грузоперевозок.
