как починить устройство своими руками

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид

Принцип действия

Внешне видно несколько деталей:

  • Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
  • Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
  • Рычаг.
  • Опорная точка.

Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

  • Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
  • Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
  • Поршень — поднимается за счет поступления масла.
  • Плунжер — ограничивает высоту поднятия поршня.
Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Важно!

Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

  • 2 колеса,
  • всасывающий и нагнетательный насос,
  • подъемная платформа,
  • рама вместо основания,
  • рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.

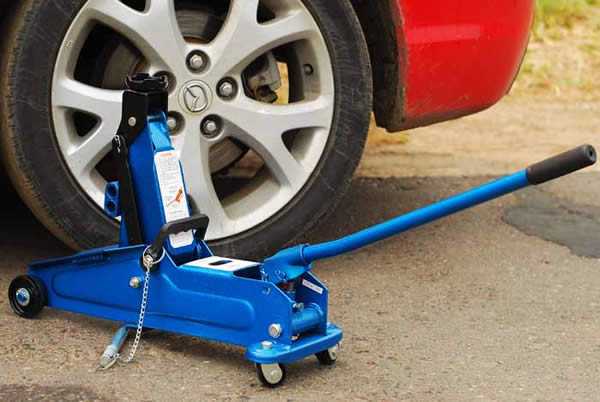

Подкатной тип

Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

  • Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
  • Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
  • Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Домкраты различаются приводом, который может быть ручным или электрическим.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдаетсяГде поломкаПочему сломалосьЧто делать
ОстановкаВ цилиндреНе хватает масла, возможно засорение фильтровРазобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимаетсяВ цилиндреНе хватает давления из-за отсутствия достаточного количества рабочей жидкостиДолить жидкость
Подъем очень медленный или, наоборот, рывкамиВ цилиндре, системе с рабочей жидкостьюВ домкрат попал воздух, который негативно влияет на работу поршняНеобходимо добавить жидкость и удалить через трубки воздух
Низкое давлениеКлапаныОслабли пружины

Клапаны отлегают от отсеков

Клапаны загрязнились

Замена клапана или пружины

Если возможно — ремонт или чистка

Обратите внимание!

Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство.

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

  • Клапаны плотно прилегают.
  • Достаточное количество рабочей жидкости в отделах.
  • В системе нет воздуха.

Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов

На заметку.

Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны.

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

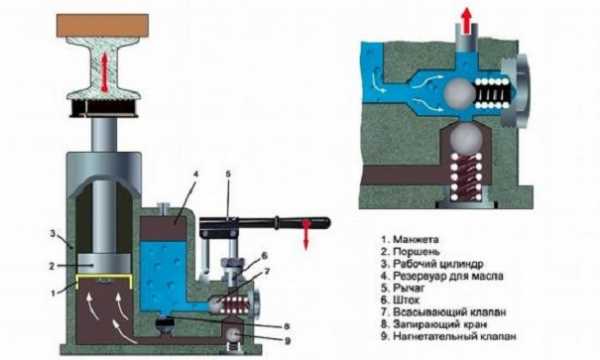

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу.

Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

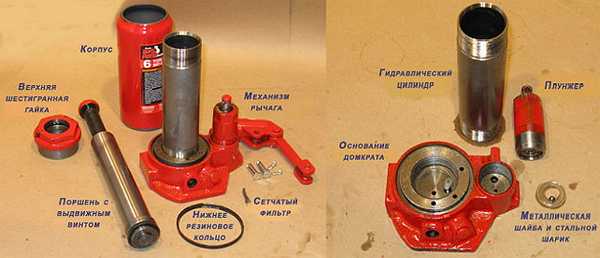

Разобранный домкрат

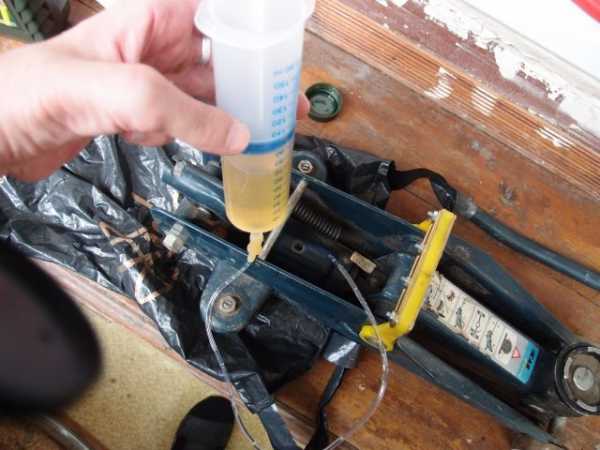

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Часто рабочую жидкость в домкрате называют масло. Это потому, что именно о

kolesa.guru

Ремонт гидравлического домкрата и правила его эксплуатации

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Устройство и принцип действия аппарата

Гидравлический домкрат состоит из 3 составляющих:

  • Корпуса.
  • Поршня.
  • Рабочей жидкости.

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

  • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
  • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

  • Крупные габариты и большой вес изделия.
  • Наличие бетонированной или асфальтированной площадки.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Правила ремонта и подбор запчастей

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

  • Необходимо слить масло. Для этого готовится специальная емкость.
  • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
  • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
  • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
  • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Замена и правила заливки масла

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Правила эксплуатации домкрата на 5 и 12 тонн.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

remboo.ru

Неисправности и ремонт подкатного гидравлического домкрата

 Без домкрата автолюбитель, без преувеличения, остаётся «как без рук». И нужен он не только для того, чтобы поменять колесо в дороге.
Хороший домкрат незаменим при некоторых видах ремонтных работ – особенно в обычном гараже, не оборудованном подъёмником. Например, при сборке подвески после ремонта, когда необходимо сделать окончательную затяжку рычагов. Совершенно ни к чему опускать авто на колёса, чтобы сайлентблоки приняли «рабочее» положение – достаточно поддомкратить рычаг, чтобы придать ему нужное положение.
Особенно удобен подкатной гидравлический домкрат – благодаря конструкции его можно устанавливать под деталь, расположенную низко, – так, что никаким другим домкратом под неё не подберёшься.
Но, как и любой другой механизм, домкрат может выйти из строя. Ремонт подкатного домкрата доступен любому, кто самостоятельно ремонтирует авто.
Расскажем лишь о том, на что в первую очередь нужно обратить внимание при ремонте подкатного домкрата своими руками.
В первую очередь рассмотрим его устройство.

Содержание статьи

Схема работы домкрата

Схема работы гидравлического домкрата



Профессиональные подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки, что очень удобно при работе.
Но принцип работы всех гидравлических домкратов одинаков, поэтому удобнее воспользоваться схемой, – ведь, несмотря на размеры и вид изделий, они имеют одни и те же причины поломок.

Подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки.

Усилие, создаваемое плунжером, через масло, используемое в качестве рабочей жидкости, передаётся на поршень, соединённый со штоком. Масло при этом перекачивается из передней полости цилиндра домкрата в заднюю (со стороны плунжера). Перепускной канал при этом закрыт, а впускной и нагнетательный клапаны позволяют маслу двигаться только в сторону задней полости, то есть домкрат работает как насос. При открытии перепускной иглы (она представляет собой заостренный резьбовой стержень) масло может перетекать обратно в переднюю полость по перепускному каналу. Если в этот момент домкрат находится под нагрузкой, то шток поршня утопится внутрь цилиндра.
Работоспособность домкрата обеспечивается соблюдением трёх условий:

  1. Плотным прилеганием клапанов к сёдлам.
  2. Необходимым уровнем масла.
  3. Отсутствием пузырьков воздуха в масле.

Подкатной домкрат не «держит» — как отремонтировать

Ремонт подкатного гидравлического дамкрата своими руками



Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов.
В первом случае достаточно долить масла в домкрат.
Какое масло заливать в гидравлический подкатной домкрат?
Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное – всё-таки оно меньше густеет на морозе.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы.
Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата.
Как правило, в него входят уплотнения плунжера и поршня.
Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).


Ремонтный комплект для гидравлического домкрата




После ремонта и заливки свежего масла домкрат нужно «прокачать» – активно «поработать» плунжером чтобы удалить излишний воздух.

Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки.
Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом.
Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки.
После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло.
Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга.
Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.


mytopgear.ru

Ремонт домкрата гидравлического своими руками – алгоритм действий

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

  • Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
  • Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
  • Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
  • Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Ремонт гидравлического домкрата своими руками

Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться "нападению" коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.

Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

  • Используя гаечные ключи, откручиваем крепежи;
  • Извлекаем клапан стравливания жидкости и поршень;
  • Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
  • Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
  • Проверяем и меняем старую резинку в случае необходимости;
  • Последний шаг – сборка инструмента в обратном порядке.

Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?

Заправляем инструмент – как залить масло в домкрат?

Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:

Как залить масло в домкрат - пошаговая схема

Шаг 1: Промывка механизма

Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

Шаг 2: Заливка масла

Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения "слив". Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока "топливо" нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.

Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно "отодвинуть" подальше.

Рекомендации:

  • Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
  • Заменять "топливо" желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
  • Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в "полной боевой готовности" к работе;
  • Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
  • Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно "отложить" на неопределенный срок, что не может не радовать!

www.emomi.com

Ремонт подкатных и бутылочных домкратов 8-(495)-150-31-38

Online заявка на ремонт

Сломалался домкрат? Быстрый и качественный ремонт подкатных и бутылочных домкратов. Обслуживание и технический осмотр домкратов, определение и восстановление работоспособности, устранение неисправностей, замена корпусных деталей и плунжеров на оригинальные.

Диагностика БЕСПЛАТНО

Любой инструмент ломается! Главное выяснить есть ли экономическая выгода, ремонтировать домкрат или нет. Наш специалист проведет диагностику, выявит неисправности и сообщит о полной стоимости ремонта домкрата. Диагностика домкрата производится совершенно БЕСПЛАТНО и в кратчайшие сроки.

Выезд мастера БЕСПЛАТНО*

Мы имеем большой опыт в обслуживании домкратов любого типа, всех известных моделей и марок. Все задачи, связанные с диагностикой и ремонтом наши мастера решают профессионально и быстро. В удобное для Вас время наш сотрудник приедет по указанному адресу, заберет оборудование на диагностику, а после ремонта вернет обратно.


Ремонт подъемных механизмов - основное направления деятельности нашей мастерской. Наша организация производит ремонт совершенно любых домкратов таких типов, как бутылочные, подкатные и прочее.

Собственный склад запасных частей, современная инструментальная база и высокая квалификация мастеров, отмеченная сертификатами производителей, позволяет на высоком уровне выполнить ремонт домкрата в максимально короткие сроки.  Фиксированная стоимость услуг сервисного центра позволяют максимально сэкономить на ремонте домкрата.

Существует список стандартных проблем с домкратами, с которыми нашей мастерской приходится встречаться, и ряд необычных задач, выполнение которых также по силам нашим мастерам. Если объединить те и другие, то получится примерно следующий список операций, которые мы регулярно осуществляем:

Восстановление времени удержания нагрузки. Из-за качества материалов, из которых сделаны уплотнители и частоты использования домкрата, некоторые узлы могут выходить из строя;

Чистка и восстановление подъемного механизма, или его замена в случае невозможности ремонта;


Ремонт подкатных домкратов

Отдельно затронем подкатные домкраты

remont-domkrata.ru

Ремонт гидравлического домкрата своими руками

Одним из самых необходимых инструментов, который рано или поздно пригодится любому автомобилисту, а потому всегда должен находиться в багажнике машины, является домкрат. Те, кому приходилось самостоятельно ремонтировать автомобиль с применением этого инструмента, наверняка знают, что по сравнению с механическими гидравлические домкраты обладают рядом неоспоримых преимуществ, включающих устойчивость и жесткость конструкции, предназначенной для поднятия грузов с большой массой, плавная работа и точное торможение, высокий показатель КПД. Но более сложная конструкция, как правило, подразумевает и большие расходы на ремонт в случае поломки. Хотя, как показывает практика, если у вас сломался гидравлический домкрат, совсем не обязательно сразу бежать в мастерскую, так как вполне возможно осуществить его ремонт собственными руками.

Виды гидравлических домкратов

Как уже понятно из названия, одним из основных составляющих конструкции гидравлического домкрата является рабочая жидкость, под действием которой внутри цилиндра происходит перемещение штока. Принцип работы всех гидравлических домкратов одинаков, но зато они различаются по типу конструкции на одно- и двухплунжерный, а по виду привода на электрический и ручной. В качестве рабочей жидкости в любой гидравлической установке используется масло, и для бесперебойной работы оборудования необходимо регулярно производить его замену, а заодно и чистку всей системы.

Ремонт гидравлического домкрата своими руками

Существуют две основные причины нарушения работоспособности гидравлического домкрата. Прежде всего, внутри механизма возможно образование ржавчины, препятствующей свободному опусканию механизма. Также довольно часто в результате превышения максимально возможной нагрузки происходит деформация штока. Обе причины легко устранимы, если знать, каким образом разбирается гидравлический домкрат, так как его устройство включает в себя большое количество резьбы, расположенной на всех основных деталях. Поэтому, вооружившись ключами разного размера, в первую очередь необходимо открутить все крепления. Следующий этап ремонта включает в себя извлечение клапана стравливания масла и первичного поршня для их тщательного осмотра. Чаще всего в данных частях механизма происходит стирание прокладок и шарика клапана, которые при необходимости можно заменить на новые. Затем вся рабочая система домкрата подлежит промывке и прочистке от попавших в нее посторонних частиц, после чего производится заливка свежего масла. Последним этапом ремонта гидравлического домкрата является осмотр и замена отработавших свое резиновых прокладок.

В принципе, бесперебойная работа любого гидравлического оборудования, прежде всего, зависит от качества заливаемого в его систему масла. Поэтому специалисты рекомендуют использовать только высококачественное масло, производимое специально для промышленного оборудования. Замену масла в гидравлическом домкрате можно произвести самостоятельно без использования каких-либо инструментов, конечно, не забыв предварительно приобрести новое масло и жидкость для промывки гидравлической системы. В конструкции домкрата предусмотрена заливная пробка, которая откручивается для слива старого масла, подлежащего замене. Затем через систему несколько раз пропускается промывочная жидкость и только после этого заливается свежее масло, уровень которого определяется специальной отметкой. В конце необходимо произвести прокачку системы, после чего можно использовать домкрат по его прямому назначению.



Благодарю за репост, друзья:
Читайте также:
  • Ремонт каретки велосипеда своими руками — 9 Ноя 2014
  • Отделка балкона вагонкой своими руками — 4 Ноя 2014
  • Шпаклевание стен под обои — 29 Окт 2014
  • Как класть кафель на пол — 18 Окт 2014
  • Биметаллические радиаторы отопления: технические характеристики — 28 Сен 2014

  • remontgeeks.ru

    подкатного и бутылочного своими руками

    Поднять на высоту большой груз непросто. В этом деле не обойтись без специального оборудования, которое позволит быстро и легко выполнить необходимую работу. Подобных приспособлений сегодня много, они бывают разных видов и назначения. Самый востребованный его вариант – это домкрат гидравлического типа.

    Схема

    Принцип действия устройства

    Домкрат гидравлического типа представляет собой установку, которая состоит из ряда элементов. В совокупности они обеспечивают его работу. Первый элемент – это рычаг. Он имеет две стороны, одна из них длинная и обладает большим пройденным расстоянием. При этом усилие прилагается маленькое. Вторая же сторона, наоборот, короткая. В итоге усилие больше.

    Еще один важный элемент установки – это блочная система. Она состоит из нескольких блоков, по которым проходит трос. Последний крепится в петлях, проходя которые теряет расстояние. При этом приобретается тяговое усилие. Его показатель меняется пропорционально расстоянию. Потом идут шестерни. Они имеют разное придаточное отношение и отличаются размерами. Маленькие крутятся довольно быстро, а вот те, что больше, уже медленно.

    Любой домкрат оборудован ременной парой. Он включает в себя два шкива. Один имеет большой, а другой маленький диаметр. Для того чтобы активировать их деятельность, необходимо приложить разные усилия. Также есть в нем сообщающиеся сосуды. Они представлены в виде двух поршневых пар, которые соединены, как рычаг. Принцип их действия похож на другие элементы. Так, элемент с маленьким диаметром двигается быстро и с большим размахом. При этом усилий для этого прикладывается минимум. А вот большой перемещается с меньшей скоростью, происходит это пропорционально увеличению усилий.

    Особенности гидравлического домкрата

    Домкрат гидравлического типа имеет ряд особенностей. Он достаточно компактен при том, что развивает большое усилие. Поэтому его удобно и просто использовать и хранить.

    Данная установка имеет еще одно название – бутылочный домкрат. Она встречается довольно часто. Усилие, которое она может развить, составляет 1-20 тонн. Если необходимо поднять вес 200 тонн и более, то лучше брать устройство крупных размеров. Кроме этого, гидравлика является безопасным приспособлением, которое используется для поднятия различных тяжестей.

    Данное оборудование бывает разных типов. Самые популярные два:

    • бутылочный;
    • подкатный.

    Первый часто применяется в работе с автомобилями, как силовой узел пресса и прочего. Конструкция подкатных устройств отличается от бутылочных. Рабочий цилиндр в них расположен вертикально, но не строго. Его можно встретить на станциях технического обслуживания. С помощью такого домкрата проводят ремонт автомобилей.

    Ремонт установки: когда необходим?

    Данное устройство является прочным и надежным инструментом. Но, как и любой другой, со временем может выйти из строя. Чтобы этого не допустить, специалисты рекомендуют регулярно проводить его техническое обслуживание. В случае, когда поломка уже возникла, ремонта не избежать.

    Если говорить о профилактических мерах, то это доливание жидкости в цилиндр. Так как она во время его функционирования может вытекать через некоторые элементы: уплотнение и сальник. Это приводит к тому, что снижается эффективность работы всей системы.

    Выйти из строя домкрат может, если в цилиндр попадет воздух. Признаком этой поломки является заклинивание устройства в процессе поднятия груза. Иногда домкрат невозможно опустить после того, как он поднят, или же вовсе он отказывается от работы. Это все является признаком его поломки. Единственный путь, который поможет исправить ситуацию, ремонт гидравлического домкрата. Выполнить его можно, как с помощью мастеров, так и своими руками.

    Протекает масло: что делать?

    Ремонт домкрата гидравлического своими руками – непростая задача. Для ее проведения потребуется следующее: подготовить специальные инструменты и ознакомиться со схемой домкрата, изучить принцип его действия.

    После этого необходимо провести диагностику устройства. Она поможет определить поломку и ее причины. Одна из самых частых – это протечка масла. Она возникает вследствие повреждений механического характера некоторых элементов. Также к этому приводит износ деталей.

    Начинать ремонт своими руками следует с подготовительного этапа. Потребуется емкость, в которую сливается масло с устройства. После того, как будет исправлена поломка, необходимо залить новое масло.

    Чтобы разобрать домкрат, необходимо снять поршни. После этого следует проверить их состояние. Довольно часто появляется коррозия, как показано на фото. Если обнаружены ее следы, то необходимо принять меры по удалению. Деформацию штоков не исправить. Лучше установить новые детали.

    В устройстве есть клапан, который служит для пропускания масла. Если оно деформировалось или загрязнилось, то домкрат будет пропускать масло. В зависимости от проблемы проводят необходимые процедуры по их устранению. При загрязнениях проводят очистку установки, а при деформации клапан меняют на новый.

    Прежде чем собирать снова домкрат, необходимо все элементы тщательно промыть. В этом поможет керосин. Он позволяет тщательно устранить масло, которое осталось, и грязь. Как показывает практика, использовать старые прокладки и манжет не стоит, лучше устанавливать новые.

    Скопился воздух в устройстве

    Воздух в устройстве негативно сказывается на его работе. Поэтому при первых признаках его неэффективности стоит провести прокачку устройства. В этом поможет перепускной клапан и масляный бачок. Они открываются, как показано на фото. Процедура выполняется несколько раз.


    Как провести ремонт гидравлического бутылочного домкрата, можно посмотреть на видео.

    metall.trubygid.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
