Винтовой домкрат – механизм для поднятия и фиксации груза. От других грузоподъемных устройств он отличается тем, что помещается под грузом, это позволяет обходиться без вспомогательных канатов и цепей. А винтовой он потому, что плечо с грузом приводится в движение с помощью винта.
Устройство винтового домкрата и типы агрегатов
Домкрат механический винтовой у большинства людей ассоциируется со сменой колеса у автомобиля. Мало кто знает, что с помощью этого механизма можно переместить пролет моста, поднять и держать корпус машины в удобном для ремонта положении, сжимать мощные пружины, проталкивать через грунт водопроводные трубы и выполнять еще много различных сложных операций. Домкрат прост и надежен в обслуживании и эксплуатации.
По типам источника усилия бывают винтовые домкраты с электроприводом и ручные. А по конструктивным особенностям и принципу действия различают реечные, гидравлические, пневматические и винтовые. Винтовые регулируемые домкраты или подъемники – это относительно простые и одновременно мощные устройства. Принцип работы основан на преобразовании вращательного движения в поступательное. Использовать такие приспособления для поднятия грузов начали сразу после изобретения винта, т.е. более 2 тысяч лет назад.
Однако массово домкрат начал использоваться только в конце XVIII века. Устройство данного домкрата включает в себя рабочую пару “винт-гайка” и червячный редуктор. Крутящий момент от редуктора передается на гайку, преобразуется в поступательное движение, и таким образом груз поднимается. Инновационное решение – домкрат ШВП (шарико-винтовая передача). В пару винт-гайка помещаются промежуточные тела качения: ролики или шарики. Такая конструкция снижает потери на трение, значит, повышает КПД, скорость подъема и срок службы устройства. Но и цена в этом случае тоже повышается.
Домкраты винтовые и с ШВП используются в равной степени, т.к. у каждого типа есть свои преимущества. Вначале существовал только домкрат винтовой ручной, но со временем потребовалось поднимать более тяжелые грузы, для них стали изобретать специальные подъемники на нескольких домкратах, где рациональней было использовать электрический привод. При установке нескольких домкратов параллельно друг другу можно достичь абсолютной синхронности в пределах данной конструкции, если приводить в движение через симметричные трансмиссии.
Механический домкрат – вертикальные и стоечные варианты

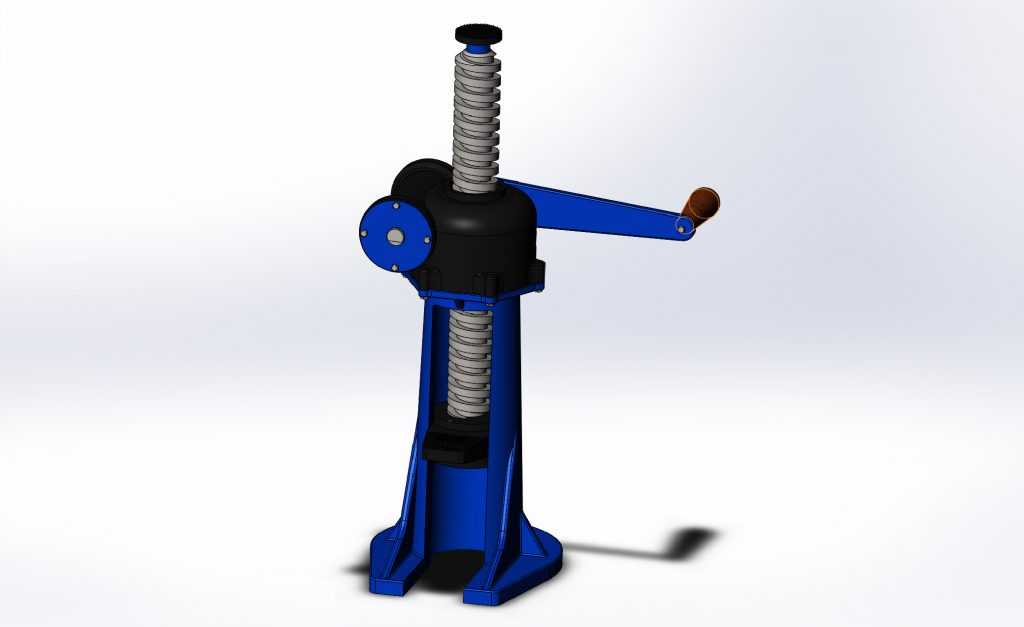

Вертикальные винтовые домкраты, которые автомобилисты называют жигулевскими, уже больше 30 лет выпускаются без существенных изменений. Грузоподъемность их достигает 1 тонны, главные несущие элементы – стальной корпус и винт. К достоинствам вертикального домкрата следует отнести небольшие и стабильные усилия на рукоятке, сравнительно большой рабочий ход, значительную высоту подъема, небольшой вес и низкую цену.
Недостатки: маленькая площадь опоры и, следовательно, малая устойчивость, несколько великоваты габаритные размеры, а также их можно использовать только для автомобилей, которые оснащены специальными проушинами. Опытные автомобилисты советуют подкладывать под поднятый кузов бревно, камень или еще что-нибудь подходящее для подстраховки на тот случай, если домкрат “подломится”.
Стоечно-винтовые домкраты бывают одновинтовыми и двухвинтовыми. Грузоподъемность их до 3 тонн. Одновинтовые работают так же, как вертикальные. А если глянуть на схему, которую имеет двухвинтовой домкрат, чертеж покажет нам, что у него опорной гайкой служит сам корпус. Внутри винта с большим диаметром вкручивается второй винт с более крупной резьбой. При вращении рукоятки выдвигается винт с большим диаметром, и одновременно из него выдвигается “напарник” с меньшим диаметром, тем самым увеличивая высоту подъема.
Этот тип домкратов (стоечный) имеет жесткую конструкцию и хорошую устойчивость. Недостатками является большой вес и большая начальная высота, для одновинтовых – малая высота подъема.
Ромбический и рычажно-винтовой домкрат
Рычажно-винтовые домкраты могут считаться универсальными, они пригодны для работы с любым автомобилем массой до 1 тонны. Несущими элементами являются силовой винт, нижний и верхний рычаги. На верхнем рычаге расположены гайка и подхват, на нижнем – опорная площадка и упор для винта. При вращении рукоятки увеличивается угол между рычагом с опорной площадкой и рычагом с подхватом, тогда и происходит подъем. Данные домкраты имеют небольшой вес и небольшую начальную высоту с большим рабочим ходом, но плохую устойчивость и маленькую жесткость конструкции.
Винтовые (механические) ромбические домкраты могут использоваться для поднятия автомобилей весом до 2 тонн. Несущий элемент состоит из четырех рычагов, шарнирно соединенных между собой и образующих ромб. Подъем (спуск) происходит при изменении углов ромба. Такие домкраты универсальны, имеют жесткую конструкцию и большую опорную поверхность. К недостаткам следует отнести маленький рабочий ход. Ромбические домкраты выпускаются также гидравлические с ручным и электрическим приводом. Грузоподъемность их до 1,5 тонн. Это надежный, малогабаритный агрегат с достаточно большой высотой подъема. Основной недостаток – высокая цена.
Комбинированные рычажно-винтовые – это симбиоз ромбического и рычажного домкратов. Они имеют немного большую грузоподъемность, чем рычажные. Эти устройства компактны, имеют малую начальную высоту. Недостатки: слабая конструкция и плохая устойчивость. Это все более бытовые модели, но во всех категориях данного устройства можно найти мощные модели, которые выполняют несколько другую функцию. Домкрат винтовой строительный имеет более внушительные размеры, поднимает в разы больший вес. Выбор устройства следует делать на основании предстоящих объемов работ, для этого нужно прибегнуть не только к маркетинговым изысканиям, но и математике.
Расчет винтового домкрата и другие условия покупки
Итак, вы запланировали купить себе помощника для работы с грузами. Сначала подумаем, справимся ли мы вручную или нужен электропривод. Для ручного варианта математика не потребуется, а вот для более сложных задач потребуется произвести расчет винтового домкрата. Суть математических изысканий в том, чтобы правильно рассчитать мощность устройства, не переплатить за ненужные показатели или не расстраиваться из-за неспособности домкрата осуществить ваши планы. В интернете можно найти специальные калькуляторы, в которые уже запрограммированы нужные формулы.
С другой, потребительской стороны при выборе домкрата следует учитывать основные технические характеристики: высоту подхвата, высоту подъема и рабочий ход. Для гидравлических домкратов имеет значение величина передаточного числа – от него зависит усилие на рукоятке или мощность электродвигателя. Наиболее распространенными у автомобилистов остаются механические (винтовые) домкраты. Они просты, надежны, недороги и не требуют особых условий для хранения и транспортировки (гидравлические необходимо перевозить в вертикальном положении). Также легко можно самому осуществить ремонт винтового домкрата, но в случае с гидравликой это довольно сложно.
Наибольшей популярностью пользуются ромбические домкраты. Большинство современных отечественных автомобилей комплектуются именно такими устройствами. Но бывает так, что возникает необходимость приобрести новый механизм. Для приобретения домкрата следует знать точный вес автомобиля и выбирать устройство с соответствующей грузоподъемностью. Брать устройство нужно с небольшим запасом, но следует помнить, что более сильные конструкции имеют большие габариты и занимают больше места.
Выбирать лучше отечественные домкраты, по сравнению с импортными разница по функциональности небольшая, но стоит импортный значительно дороже, а гарантийные сервисные центры встречаются гораздо реже. Если площадка под днищем автомобиля ровная, можно выбирать любой домкрат, если есть выемки под конкретный тип домкрата, тогда искать нужно только подходящую конструкцию. Для гаража подойдет любая механическая или гидравлическая модель с электроприводом. Для работы в полевых условиях лучше остановить выбор на механическом домкрате с ручным (как вариант – с ножным) приводом.
