Расположение видов на чертеже: ГОСТ, основные правила ЕСКД

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Расположение видов на чертеже

Область применения

Методы отображения предметов  универсальны и охватывают чертежи и другие дизайнерские  материалы различных областей, как строительных, так и промышленных. Сюда входит и индустрия бытовых приборов, электроники, транспорта и средств связи. Они регламентируют способы отображения объектов с помощью двумерных чертежей и трехмерных моделей. Регламентированы способы, типы, расположение видов изделия на чертеже.

Нормативные акты

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Скачать ГОСТ 2.305-2008 «Изображения — виды, разрезы, сечения».

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Виды

Преимущественный  метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается  между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

Основные виды

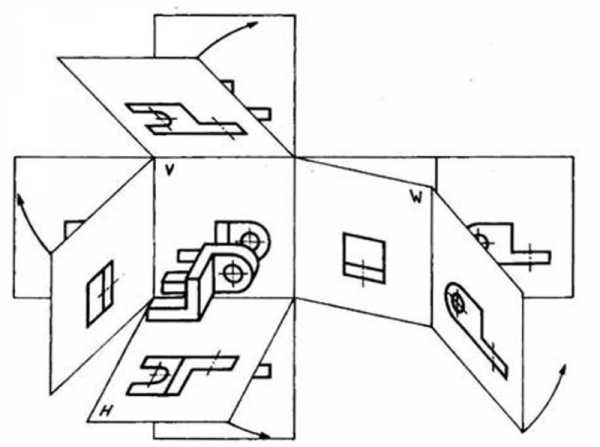

В результате проекции образа предмета возникает схема основных видов изделия:

• спереди;
• справа;
• снизу;
• слева;
• сверху;
• сзади.

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Дополнительные виды

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом  секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

• Простые. Используется одна рассекающая плоскость.
• Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

• горизонтальные;
• вертикальные;
• наклонные.

По конфигурации  сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо  основной плоскости, вертикальные делятся на  фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

• продольные;
• поперечные.

Ступенчатый разрез

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать  расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано  по соседству с опорным основным видом. Можно  их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

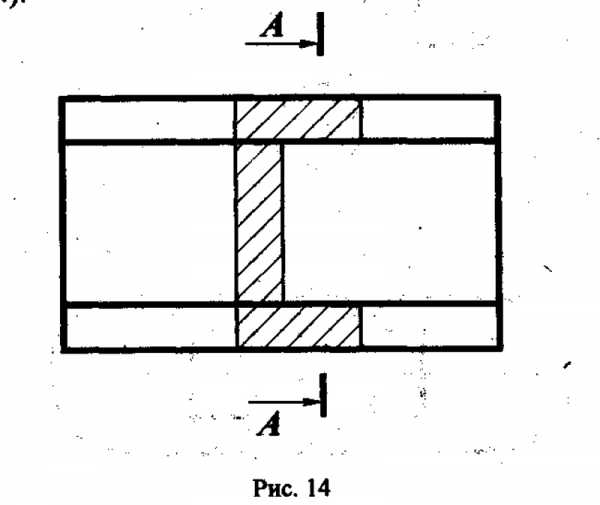

Если во время  условного рассечения объекта оставить лишь ту его  часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

• Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
• Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Наложенные сечения

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие  условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

6-Дополнительные и местные виды

Если размеры не помещаются в рамке окна, то нужно перейти на лист и ручками раздвинуть рамку в нужном направлении. Размеры, проставленные в окне, перемещаются вместе с окном, что облегчает компоновку и корректировку чертежа.

В отдельных случаях размеры можно ставить на листе, поверх окон. Этому способствует действие объектной привязки, которая из пространства листа “берет” точки пространства модели.

Особенность построения аксонометрии

Аксонометрическое изображение на чертеже можно представить как отображение пространственной модели в видовом окне, без проецирования линий контура на плоскость. Однако в этом случае на экране не удается придать различную толщину линиям изображения, после применения команды HIDE. Поэтому рекомендуем, как и прежде, применять команду SOLPROF (см. разд. 3.8), но проекцию можно оставить в видовом окне.

Редактирование дополнительных и местных видов

В окне дополнительного вида следует удалить линии, не относящиеся к элементу, ради которого выполнено проецирование на дополнительную плоскость. В окне местного вида также следует удалить лишние элементы и линии. Для замыкания контура и наглядности рекомендуется применять линии обрыва. Их построение рассмотрено в разд. 3.5 при создании частичных и местных разрезов.

Удаление рамок видовых окон

После завершения компоновки рамки видовых окон необходимо скрыть, то есть сделать их невидимыми (спрятать). Для этого нужно рамки поместить на отдельный слой, который следует заморозить.

Рамки видовых окон, сформированных командой SOLVIEW, автоматически помещаются на слой VPORTS. На этот же слой можно перенести рамку окна аксонометрии или других окон, рамки которых следует скрыть. Затем указанный слой заморозить в пространстве листа. Напомним, что перемещение рамки окна на другой слой выполняется командой редактирования свойств PROPERTIES или через панель инструментов Layers (Слои).

При скрытых рамках в полной мере сохраняется возможность работы внутри окон. Однако становится невозможным перемещение окон.

Выполнение надписей

Рамку и штамп (основную надпись) выполняют в пространстве листа, то есть вставляют из специальных файлов как блоки на лист. Технические требования выполняют также на листе. Другие надписи, например, изображения секущих плоскостей, названия видов могут быть выполнены как на листе, так и пространстве модели.

Толщина линий контура

На всех слоях типа VIS и PV необходимо установить требуемую толщину и включить кнопку LWT в статусной строке.

studfiles.net

требования, стандарты, примеры правильного оформления

Оформление чертежей по ГОСТу: требования, стандарты, примеры правильного оформления

1. Главная
2. Блог
3. Чертежи
4. Стандарты оформления чертежей: виды изображений по ГОСТ в инженерной графике

Наташа Обновлено: 03 Август 2018 5 564 Время чтения: 5 минут

zaochnik.ru

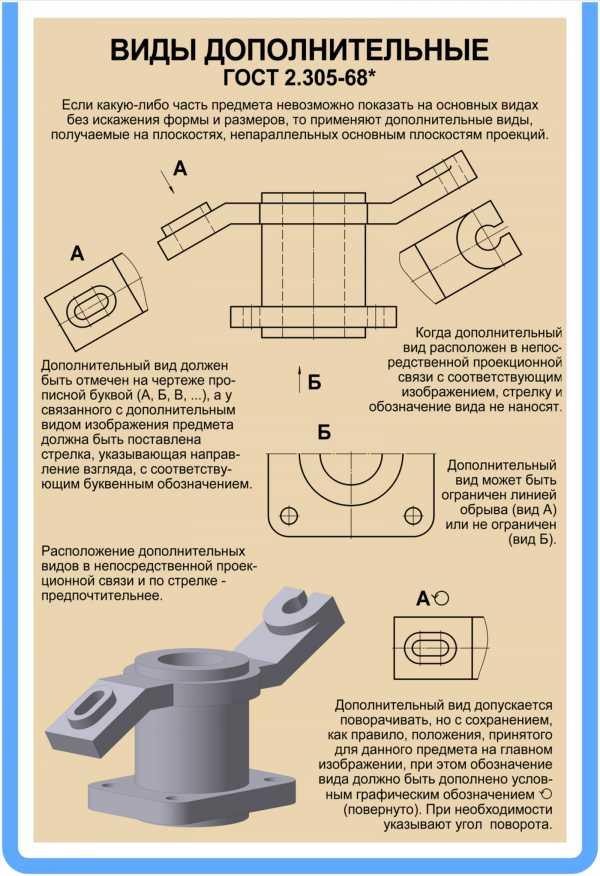

Дополнительные виды по ГОСТ 2.305-68

Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций.

Дополнительный вид должен быть отмечен на чертеже прописной буквой (А, Б, В, …), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением.

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят.

Расположение дополнительных видов в непосредственной проекционной связи и по стрелке – предпочтительнее.

Дополнительный вид может быть ограничен линией обрыва (вид А) или не ограничен (вид Б).

Дополнительный вид допускается поворачивать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим изображением (повёрнуто). При необходимости указывают угол поворота.
