Гибка труб дорном. Прокатка труб по радиусу. Дорновая гибка
Существует 2 основные технологии гибки труб, это дорновая и бездорновая. Чтобы понять какую лучше технологию использовать, нужно знать будущий радиус гиба и толщину стенок.
Бездорновая гибка – применяется при радиуса гиба более 3D, где D – диаметр. Чтобы, при гибки труба не деформировалась, нужно произвести несколько операций, а именно набить трубу песком. Такая технология, не может похвастаться высоким качеством, и считается устаревшей.
Дорновая гибка – осуществляется на специальном станке. Труба располагается на дорне и под действием станка гнётся под заранее заданным углом.
- Дорновая гибка осуществляется несколькими способами:
- Гибка поджимом – осуществляется с помощью линейки или каретки. Данный способ предотвращает деформацию стенок при гибке труб как с большим, так и с маленьким диаметром.
- Проталкивание – осуществляется при помощи вальцов (3 или 4). Наиболее популярна под названиями: «трехвальцовая» и «четырёхвальцовая».
Кроме металлообрабатывающих станков, существует еще и оборудование для гибки труб и листового металла. Это оборудование довольно широко используется во многих крупных промышленных сферах, а также небольших предприятиях. На гибочных станках гнутся металлические листы, трубы самых различных диаметров, металлические пруты и даже толстая листовая сталь.
Для гибки металлических изделий, и изготовления различных заготовок из листового металла используются прессы самой различной конструкции, которые могут комплектоваться программным обеспечением ЧПУ.
Трубогибы
Сфера использования трубогибного оборудования довольно большая. Трубогибы используются не только для изготовления различных элементов для сборки трубопроводов.

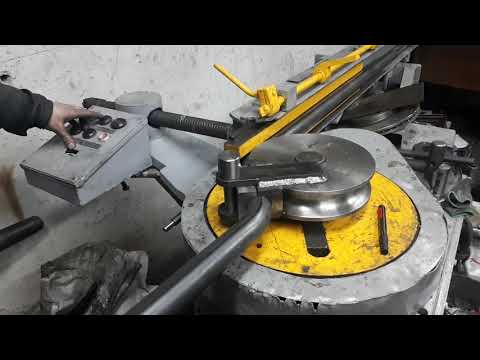

Трубогиб состоит из набора сменных роликов, которые соответствуют диаметру загибаемой трубы, и шкива с закрепленным на нем подвижным роликом. Через этот ролик, в процессе работы по загибанию, передается усилие на трубу, под воздействием которого она загибается. Иногда, для более качественной работы, труба заполняется специальным заполнителем (обычно это песок). Ролики могут иметь не только внутреннюю окружность под круглую трубу, но и под определенный профиль (прямоугольную). С помощью таких роликов гнутся изделия из профильных туб.
Станки для загибания труб могут быть с ручным приводом (для работы применяется физическая сила человека), но и полностью автоматизированными. Естественно, что использование ручной силы применяется только к трубам небольшого диаметра. А для гибки толстостенных труб с большим диаметром, уже используются трубогибы с гидравлическими, либо электрическими приводами.
Дорновая гибка труб | Гефест Санкт-Петербург
Для выполнения дорновой гибки компания Гефест располагает необходимым оборудованием и выполняет заказы любой сложности.
Дорновая гибка от 8 до 51мм
Гибка с переменным радиусом
Производим сборку
Применение дорновой гибки
Подобная технология позволяет качественно без потери механической прочности, исключая образование гофр, овальности и микротрещин, гнуть тонкостенные трубы из мягких металлов.
Тонкостенные трубы малого диаметра широко распространены в быту, так как служат основой систем водоснабжения, отопления, газоснабжения. К тому же любое предприятие невозможно представить без целой сети трубопроводов, где каждый изгиб трубы без нарушения ее монолитности гораздо более надежен фитинговых соединений.
Дорновая гибка применяется и в мебельном производстве, и при изготовлении всех транспортных средств от велосипеда до самолета. С помощью дорновой гибки трубам можно придать угол загиба с радиусом больше двух радиусов самой трубы. Сочетанием нескольких загибов в разных плоскостях трубам придают сложные геометрические формы.

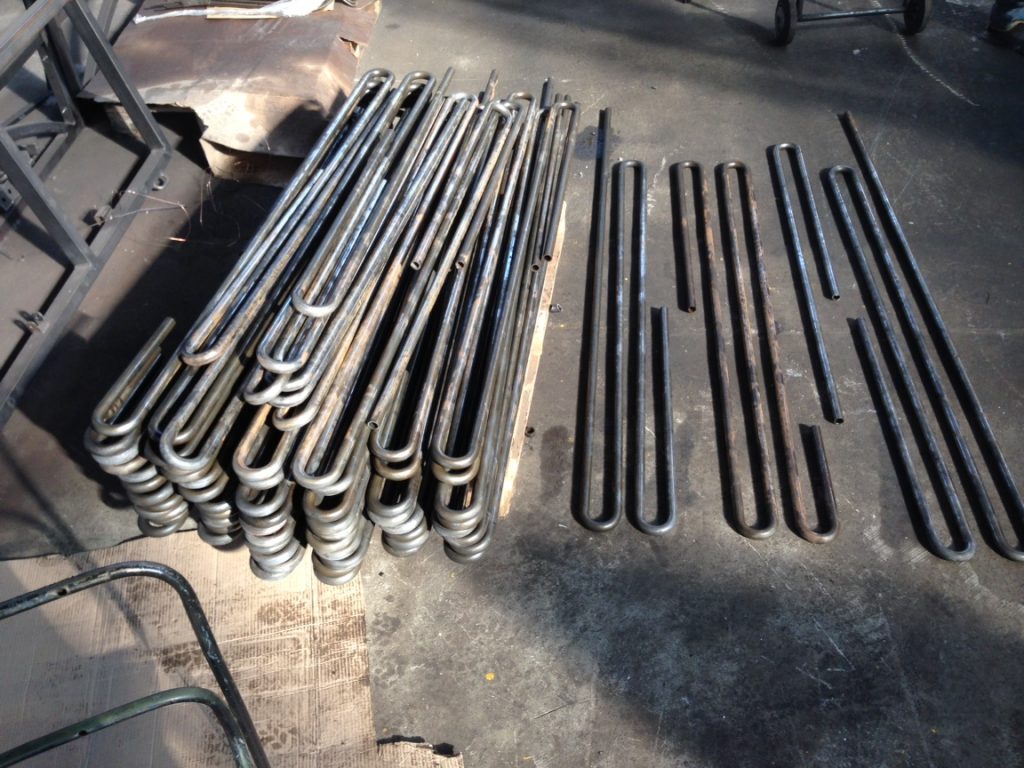

Примеры наших работ по дорновой гибке
Дорновая гибка предполагает введение внутрь тонкостенной трубы дорна в качестве стабилизатора для минимизации деформационных процессов во время гибки. Тонкостенные трубы более подвержены деформации под действием давления, сжимающего внутреннюю стенку и растягивающего внешнюю стенку трубы, поэтому без использования дорна невозможно качественно изогнуть тонкостенную трубу.
От 12 трубы до 325 мм на холодную
Вальцовка профильных труб от 10 до 200
Прокатка возможна в разных плоскостях, а так же с переменным радиусом

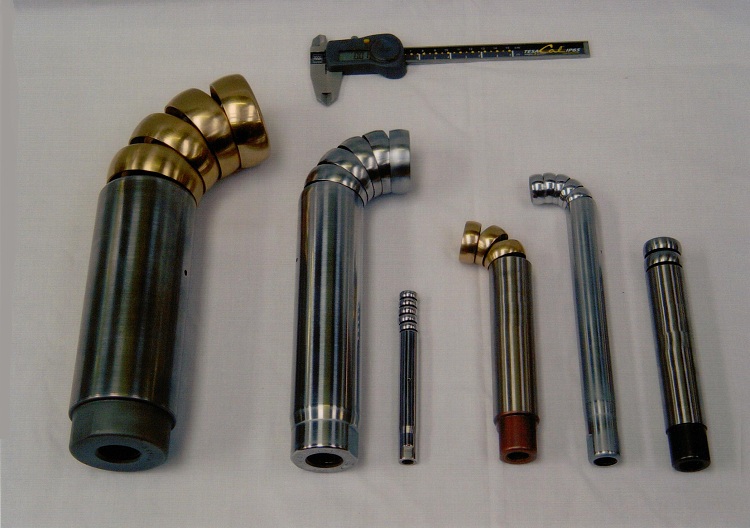

Дорном может служить длинная металлическая пружина или специальное приспособление в форме цилиндрического прутка с одним или двумя шариками на конце. Применение дорна позволяет гнуть тонкостенные трубы без изменения толщины стенок.
Компания «ГЕФЕСТ» — это:
2850
КВ. М
Собственных производственных цехов
65
СОТРУДНИКОВ
С большим стажем в профессии
>45
СТАНКОВ
ЧПУ и без для разнообразных работ необходимой степени точности
Как производится дорновая гибка в компании Гефест

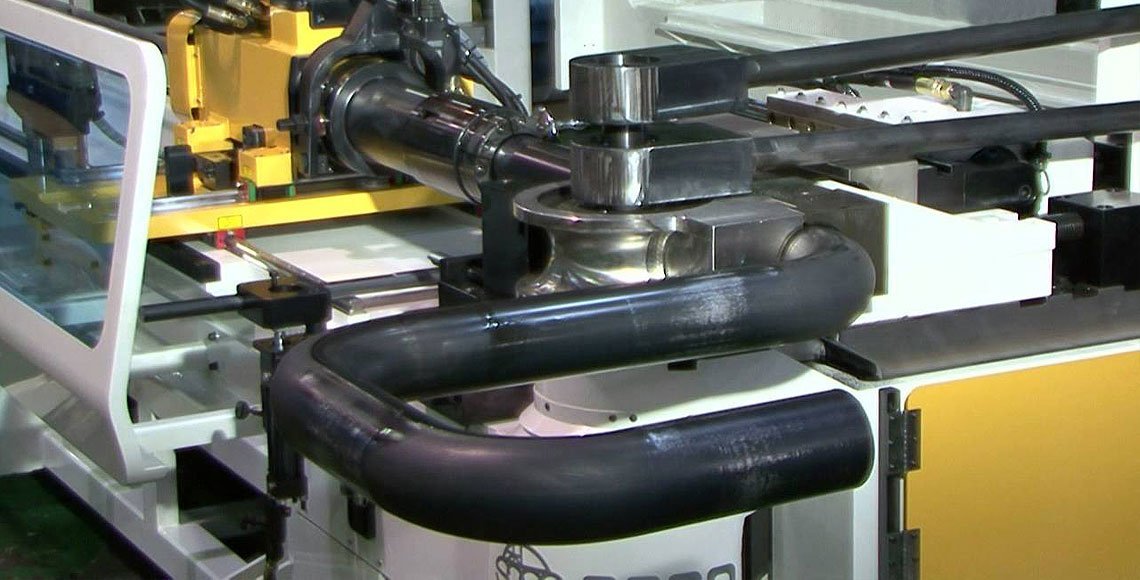

Дорновая гибка труб в Гефесте производится на трубогибочных полуавтоматических и автоматических станках с ЧПУ, предназначенных для гибки труб из нержавеющей стали, алюминия и меди. Это станки с высокой точностью и большой производительностью, которые легко справляются даже с большим объемом работ.
Заказывайте дорновую гибку труб в надежной производственной компании Гефест с гарантией качества работы по оптимально низким ценам.
Услуги компании Гефест Санкт-Петербург по металлообработке включают вальцовку металла, вальцовку обечаек, вальцовку конусов, гибку металла, гибка листов, гибка, хомутов, гибка кругов, гибка двутвра, индукционную гибку труб, дорновую гибку труб, холодную гибку, токарно-фрезерные работы, шлифовальные работы, строгальные работы.
Компания Гефест изготавливает на заказ металлические емкости для высокого давления, емкости для пищевой, химической, фармацевтической промышленности, силосные емкости, теплообменные резервуары, емкости для топлива.силосные емкости.
Факты о гибке труб и труб из нержавеющей стали на оправке
Факты о гибке труб и труб из нержавеющей стали на оправке – High Purity Systems, Inc.Поиск
Что такое изгиб оправки?
Гибка на оправке – это метод гибки с вращательным вытягиванием, при котором – оправка, сплошной стержень оправки, содержащий до пяти сегментированных кольцевидных шариков, размер которых лишь немного меньше внутреннего диаметра изгибаемой трубы – вставляется в трубу/трубу для обеспечения внутренней поддержки во время изгиба. Установка оправки внутри трубы предотвращает такие повреждения, как деформация, смятие, волнистость и сплющивание, и дает техническому специалисту больший контроль над овальностью или округлостью трубы/трубы.
Этот вариант гибки труб полезен для сложных работ, требующих тугих изгибов и изгибов большого радиуса, нескольких радиусов, высокой точности и повторяемости при минимальной деформации. В дополнение к повышению качества проекта, гибка на оправке может сэкономить более 50 % затрат по сравнению с резкой и сваркой, поскольку она сокращает время изготовления, материалы и затраты на проверку сварных швов.
Мифы и факты о гибке на оправке
Существует много неправильных представлений о предполагаемых рисках гибки нержавеющей стали на оправке по сравнению с фактическими преимуществами. На самом деле гибка на оправке является одним из самых точных и экономичных процессов обработки металлов давлением.
- Миф : Изгиб не так прочен, как сварка.
Факт : Все фитинги для труб либо литые, либо гнутые, и нет никаких доказательств того, что один из них слабее другого. На самом деле, при сгибании некоторые материалы на самом деле упрочняются и становятся прочнее. - Миф : После гибки труб из нержавеющей стали требуется термообработка.
Факт : Аустенитная нержавеющая сталь относится к основному металлу P-No 8, который изгибается в холодном состоянии в соответствии с кодом ASME без какой-либо термообработки после гибки. - Миф : Изгибы не обеспечивают постоянного диаметра, как готовые колена.
Факт : Изгибы оправки выполняются в пределах тех же спецификаций ASME по толщине стенки и овальности, которых придерживаются производители фитингов. С помощью оправки, поддерживающей внутреннюю часть трубы, у техников действительно больше контроля над выполнением точных повторяемых изгибов. - Миф : Гибка труб и труб из нержавеющей стали не может быть выполнена до точного угла.
Факт : Изгиб нержавеющей стали на самом деле более точен, чем сварка из-за искривления сварного шва и подгонки сварного шва. Гибка с помощью оправки, в частности, предотвращает повреждение трубы, такое как волнистость, сплющивание и разрушение во время процесса.
Как только конечные пользователи и производители избавятся от мифов о гибке на оправке, они смогут воспользоваться преимуществами экономии времени, материалов и затрат, которые обеспечивает этот метод обработки металлов давлением.
Производственный процесс
Для крупных заказов, длинных труб, сложной геометрии или под разными углами все более популярным методом изготовления становится гибка на оправке. Для традиционных инструментов требуется гибочная матрица для определенного радиуса, хотя современные станки оснащены штабелируемыми матрицами для создания деталей с несколькими радиусами изгиба. Некоторые станки позволяют гибочному рычагу переворачиваться, что позволяет создавать симметричные детали на одном и том же инструменте.
Помимо простого управления сложными деталями, гибка на оправке имеет ряд преимуществ по сравнению со сваркой, в том числе: количество часов изготовления, а также время, необходимое для проверки готовой детали. Используя гибочные станки с ЧПУ, производители могут сэкономить до 75% времени, затрачиваемого на ручное выполнение каждого сварного шва.

В то время как характер гибки на оправке снижает затраты и обеспечивает высокое качество и воспроизводимость результатов, принятие дополнительных мер в процессе заказа может помочь обеспечить достижение этих преимуществ. По возможности используйте стандартные размеры и толщину трубных материалов, чтобы ограничить затраты и время выполнения заказа. Выбор стандартного радиуса также сэкономит вам время и деньги, поскольку для необычных размеров требуются штампы, изготовленные по индивидуальному заказу, на приобретение которых требуется время.
Подходит ли оправка для гибки труб из нержавеющей стали для вашей работы?
В следующем контрольном списке перечислены факторы, указывающие на возможность экономии средств и создания дополнительных возможностей для вашего бизнеса и услуг. Вы можете обратиться к специалисту по гибке на оправке, если:
- У вас есть приложение, требующее полной дренажной способности, когда на внутреннем диаметре трубы или трубопроводной системы нет областей захвата.
- Расход имеет значение — если ваша труба или система трубопроводов нуждаются в максимальном расходе с минимальными ограничениями
- Вам необходимо отполировать внутренний диаметр вашей системы труб/трубопроводов до определенной степени
- Для вашей системы требуются нестандартные углы, которых нет в стандартных фитингах
- Вам необходимо постоянное качество ваших трубопроводных систем без возможности возникновения дефектов сварки
- Ваше приложение требует неразрушающего контроля после сварки соединений трубы/трубы, что является дорогостоящим
Если ваш бизнес соответствует любому из вышеперечисленных критериев, вы можете рассмотреть возможность сотрудничества со специалистом по гибке на оправке.
