Гибка круглых и профильных труб — УПК БИС — Универсальный Производственный Комплекс БИС
Гибка круглых и профильных труб — УПК БИС — Универсальный Производственный Комплекс БИС141014, МО, г. Мытищи, ул. В. Волошиной, д. 19/16
- Главная
- Гибка круглых и профильных труб

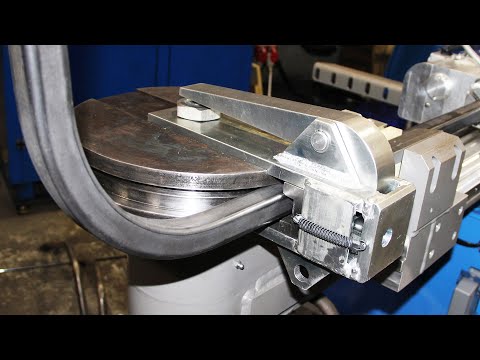

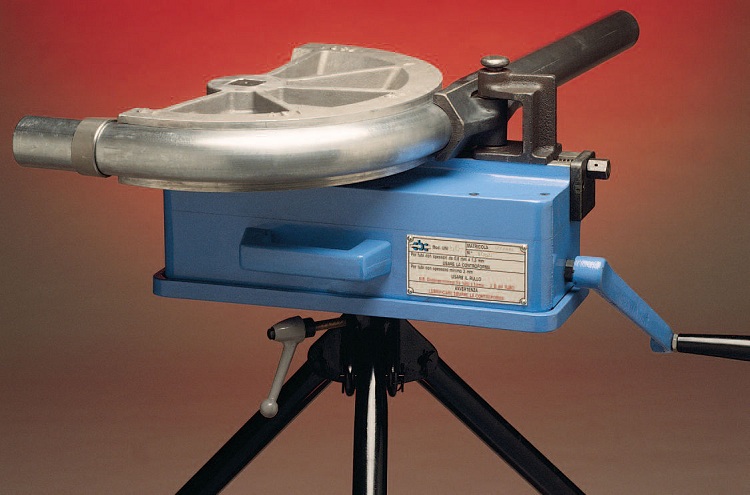

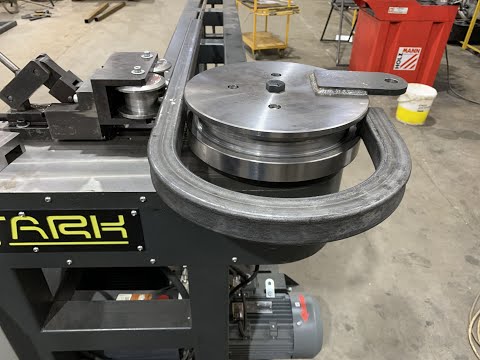

Дорновая гибка круглых труб:
- Мощность гибки Ø 6–50 х 4 мм в зависимости от материала
- Минимальный осевой радиус гиба: 10 мм/1,5Ø
- Максимальный осевой радиус гиба: 140 мм
- Длина дорновой опоры 1500/3000/4500/6000 мм
Технические данные:
- мощность гибки Ø 6–50 х 4 мм в зависимости от материала
- мин.
осевой радиус гиба: 10 мм/1,5Ø - макс. осевой радиус гиба: 140 мм
- привод на ось гибки (0,1°) и дорн
- длина дорновой опоры 1500/3000/4500/6000 мм
- максимальный угол гиба 180° (без учета пружинения)
- вес ок. 500-700 кг (в зависимости от модели)
- автоматическая смазка дорна (возможна гибка без смазки)
осевой радиус гиба: 10 мм/1,5ØОпции:
- удлинение дорновой опоры
- увеличение радиуса гиба до 250 мм
- гидравлический зажимной патрон
- две скорости гибки
- позиционирование на длину и угол поворота в пространстве с педалью по упорам или по визуально по цветным шкалам на дисплее
- ПО для расчета геометрии гибки
- Система управления «Стандарт с 5,7» и «Премиум с 10,4» сенсорными дисплеями. В системе «Премиум» интегрирована программа расчета геометрии гибки и установлен более мощный и производительный процессор
- передача данных по кабелю (LAN), беспроводную сеть (WLAN) или USB
- трехроликовая гибочная насадка RB43 для роликовой гибки с R ≥ 300 мм
Трубогибочный станок JUTEC 5000
Предназначен для гибки труб и профилей из черной и нержавеющей сталей, меди, алюминия, латуни и титановых сплавов.
Гибочный рычаг легко и быстро переналаживается с левосторонней на правостороннюю гибку для гибки сложных пространственных конструкций. Сменные инструменты позволяют осуществлять быструю переналадку на другой типоразмер трубы. Мощная гидравлика с «быстрыми» легкосъемными разъемами позволяет настраивать и регулировать давление зажима трубы.
Станок имеет два режима работы: «простая гибка», в которой задаются только углы гибов, а длины и поворот в пространстве отображаются автоматически в соответствии с фактическим перемещением трубы, и «контролируемая гибка», где данные сначала программируются, а во время процесса гибки станок постоянно сравнивает (контролирует) фактические значения с заданными и эта информация отображается на дисплее. Благодаря этому исключаются ошибки позиционирования трубы с точностью 0,1 мм на линейные перемещения, 0,1° на углы гибов и углы поворотов в пространстве, тем самым исключается человеческий фактор. Сообщения об ошибках и предупреждения с полным описанием выводятся на дисплей пульта управления.
Вы можете задать вопрос по нашим услугам и производству нашему менеджеру. Оставьте свои контактные данные и мы вам перезвоним.
Нажимая кнопку «Отправить» вы подтверждаете что ознакомлены с Политикой конфиденциальности и обработки персональных данных и принимаете их.
Ваше имя * Ваш номер телефона * Ваш e-mail
Инструменты для гибки труб | Решения для опалубки труб
- Комплексные проекты под ключ
- Поддержка приложений
- Наборы инструментов
- Сменные наконечники гребенки
- Оценка оснастки на месте
- Консультация по обучению
- Индивидуальная оснастка
- Раунд
- Квадрат
- Прямоугольник
- Нечетный раунд
- Эллиптический
- Изгиб оправки
- Сжатие (Пустой изгиб)
- Форма двойного сердца
- Контролируемая складка (без оправки – излишки материала формируются в складки)
- Изгиб с раздавливанием (квадрат и прямоугольник)
- Раздельная матрица
- Инструмент для листьев (удлиненная кромка)
- Скоропортящиеся – салфетки и оправки (стержень, корпус, носик, шарики)
- Не скоропортящиеся продукты
- Гибочные матрицы
- Зажимные матрицы
- Пресс-формы
- Цанговые накладки
- Держатели скребков
- Стойки стеклоочистителя
- Зажимной болт
- Регулятор зажима
- Изгиб основания матрицы (бобышка)
- Стойка для изгиба (инструментальная стойка)
Инжиниринг оправки и грязесъемного штампа
Данные Малый шаг Тонкая стенка Стандартный шаг
| Диапазон наружного диаметра трубы (дюймы) | Размер ссылки | Стержень оправки | Стандартная длина хвостовика (дюймы) |
. 219 – .279 | 1/2 | 6-32 | 1-1/2 |
| .280 – .373 | 1 | 8-32 | 1-1/2 |
| .374 – .498 | 2 | 10-24 | 1-1/2 |
| .499 – .623 | 3 | 1/4-20 | 3 |
| .624 – .748 | 4 | 16-18.05 | 3 |
| .749 – .935 | 5 | 3/8-16 | 3 |
| .936 – 1.185 | 6 | 8/8-11 | 5 |
| 1,186 – 1,498 | 7 | 8/8-11 | 5 |
| 1,499 – 1,748 | 8 | 1-8 | |
| 1,749 – 2,123 | 9 | 1-8 | 8 |
| 2,124 – 2,623 | 10 | 1-8 | 8 |
| 2,624 – 3,373 | 11 | 1-8 | 10 |
| 3,374 – 4,623 | 12 | 1-3/4-10 | 12 |
| 4,624 – 6,010 | 13 | 1-3/4-10 | 14 |
Изготовление оправок и грязесъемных штампов
Малый шаг Тонкая стенка
| Диапазон наружного диаметра трубы (дюймы) | Размер ссылки | Стержень оправки | Стандартная длина хвостовика (дюймы) |
. 936 – 1.185 | 5 | 8/8-11 | 5 |
| 1,186 – 1,498 | 6 | 8/8-11 | 5 |
| 1,499 – 1,748 | 7 | 1-8 | 8 |
| 1,749 – 2,123 | 8 | 1-8 | 8 |
| 2,124 – 2,623 | 9 | 1-8 | 8 |
| 2,624 – 3,373 | 10 | 1-8 | 10 |
| 3,374 – 4,623 | 11 | 1-3/4-10 | 12 |
| 4,624 – 6,010 | 12 | 1-3/4-10 | 14 |
Оправка и матрица очистителя
Квадратная задняя шайба
| Артикул | Диаметр трубы | Дворник «А» | Высота стеклоочистителя «B» | “C”Длина грязесъемника |
|---|---|---|---|---|
| -01 | от 0,062 до 0,559 | 1,00 | . 72 | 6,00 |
| -02 | от 0,560 до 0,684 | 1,00 | 6,00 | |
| -03 | от 0,685 до 0,934 | 1,00 | 1,20 | 6,00 |
| -04 | от 0,935 до 1,309 | 1,20 | 1,50 | 6,00 |
| -05 | от 1,310 до 1,434 | 1,50 | 1,70 | 6,00 |
| -06 | от 1,435 до 1,558 | 1,50 | 1,70 | 8,00 |
| -07 | от 1,559 до 1,809 | 1,50 | 2,40 | 8,00 |
| -08 | от 1,810 до 1,934 | 1,50 | 2,80 | 8,00 |
| -09 | от 1,935 до 2,434 | 2,00 | 2,80 | 10.00 |
| -10 | от 2,435 до 2,809 | 2,38 | 3,20 | 10.00 |
| -11 | от 2,810 до 3,059 | 2,38 | 3,40 | 10. 00 |
| -12 | от 3,060 до 4,000 | 4,00 | 4,70 | 14.00 |
| -13 | 4.500 | 4,00 | 5,50 | 16.00 |
| -14 | 5.000 | 4,00 | 5,70 | 16.00 |
| -15 | 5.500 | 4,50 | 6,50 | 14.00 |
| -16 | 6.000 | 5,00 | 6,88 | 14.00 |
| -17 | 6.500 | 5,0 | 7,50 | 22.00 |
| -18 | 7.000 | 5,50 | 8,00 | 22.00 |
Жесткие трубы, фитинги и гибка труб
Жесткие трубы, фитинги и гибка труб |
Возможные размеры варьируются от 1/8 дюйма до 2 дюймов и включают нержавеющую сталь, сталь, алюминий и титан. Быстрый оборот и низкий объем никогда не являются проблемой. | Прецизионное измерение и гибка труб с ЧПУ | ||||||
Компания Brown & Miller Racing Solutions находится на переднем крае разработки легких гоночных шлангов и фитингов и стремится обслуживать профессиональные гоночные команды и производителей двигателей по всему миру. Теперь мы установили новейшее оборудование для гибки и измерения труб с ЧПУ, чтобы еще больше дополнить наш ассортимент легких шлангов и фитингов PROGold. В том числе: | ||||||
| ||||||
| ||||||
| Прецизионное измерение и гибка труб с ЧПУ | ||||||
Следующая информация каталогизирует текущие доступные инструменты гибки. «Длина зажима» — это минимальное расстояние между изгибами, которое может быть достигнуто (см. рисунок ниже). Эту цифру, а также небольшой допуск на зазор в 1/8 дюйма следует учитывать при проектировании сложных гибов составных труб. В любой конкретной конструкции гибов составных труб следует выбирать только один радиус изгиба центральной линии. Угол изгиба определяется как фактический угол изгиба трубы. | ||||||
Brown & Miller Racing Solutions может интерполировать все распространенные данные CAD и 3D-моделей непосредственно в наше гибочное оборудование. | ||||||
Этот список постоянно дополняется, поэтому свяжитесь с нами, если ваше конкретное требование отсутствует в списке.
