Трубная доска - Большая Энциклопедия Нефти и Газа, статья, страница 4

Трубная доска

Cтраница 4

Трубные доски теплообменников жесткого типа часто делают такой же толщины, как и фланцы, в чем, однако, нет необходимости.  [46]

Трубную доску, расположенную со стороны, противоположной входу продукта, для уменьшения температурных усилий в трубках делают из двух частей. Это допускает независимое удлинение верхней и нижней половин трубного пучка.  [47]

Плакированная трубная доска состоит из опорной пластины, выполненной из углеродистой или низколегированной стали, с толщиной, необходимой для заданных расчетных значений температуры и давления, и покрытой слоем требуемого металла. Покрытие имеет толщины соответственно 9 5 и 3 мм для нескольких ходов и одного хода в трубном пучке. Хотя плакирующий металл может быть наварен, широко применяют трубные доски с взрывным напылением, поскольку этот способ обеспечивает высокоэффективную связь без загрязнения покрытия основным металлом. Кроме того, взрывное напыление обеспечивает намного больше комбинаций плакирующих и основных металлов по сравнению с процессом нанесения слоя сваркой.  [49]

На трубные доски действует перепад давлений сетевой воды и греющего пара, достигающий 1 МПа. Поэтому на них с учетом большой площади действуют огромные усилия, для восприятия которых устанавливаются анкерные связи, скрепляющие трубную доску и крышку водяной камеры. Между трубными досками также устанавливают анкерные связи в виде трубок, назначение которых состоит в организации движения пара в межтрубном пространстве пучка. К этим анкерным связям электросваркой крепятся промежуточные трубные доски, представляющие собой сегменты площадью чуть больше половины круга.  [50]

Перемещающаяся трубная доска вместе с крышкой-коллектором называется плавающей головкой. Плавающая головка в однохо-довых теплообменниках должна быть уплотнена по отношению к корпусу, причем производят уплотнение или самой трубной доски ( фиг. Если таким теплоносителем является газ, то через горловину он должен проходить при наименьшей температуре.  [51]

Если трубные доски не полностью заполнены трубами, то их укрепляют анкерными трубами, связями, плитами и тому подобными деталями.  [52]

Такие трубные доски устанавливают с каждой стороны парового корпуса; трубки развальцовывают в каждой трубной доске; пространство между трубными досками шириной 10 - 15 мм либо заполняют конденсатом под давлением, превышающим давление забортной воды в водяных крышках, что исключает возможность протечек забортной воды в паровой корпус, либо сообщают с атмосферой, что дает возможность удаления в дренаж забортной воды, прошедшей через вальцовку наружной трубной доски. Увеличение длины конденсатора при использовании двойных трубных досок практически незначительно.  [54]

Перемещающаяся трубная доска уплотнена в корпусе при помощи сальника, который состоит из двух резиновых колец и расположенного между ними стального кольца.  [56]

В трубные доски 2 коллекторов вварены трубки 3, через которые проходит теплоноситель.  [57]

Обе трубные доски в аппаратах закреплены жестко. Все детали подогревателей изготовлены из углеродистой конструкционной стали. Трубы в трубных досках крепятся вальцовкой. Подогреватели типа ПМ имеют 12 ходов мазута и рассчитаны на максимальный нагрев топлива до 125 С паром давлением до 1 3 МПа и температурой до 250 С.  [59]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Изготовление трубных досок для теплообменика

Применение теплообменников является обязательным в большинстве отраслей промышленности – металлургии, нефтепереработке, химической, нефтегазовой и сельском хозяйстве. Теплообменный аппарат (теплообменник) выполняет функцию изменения температурного режима жидкой и газообразной среды. Обязательным элементом их считается трубный пучок, в котором происходит тепловое излучение, конвекция и передача тепла. Для кожухотрубчатых теплообменников особенно важна теплоотдача в сочетании с конвекцией. От того, насколько правильно спроектирован и собран пучок, зависит эффективность работы теплообменного оборудования. В современных теплообменников различного типа находят применение трубные решетки – перегородки, при помощи которых происходит отделение трубного пространства от межтрубного. Применяются они для закрепления блоков и трубок.

Трубная доска как обязательный элемент теплообменных систем

Трубная доска теплообменника считается составляющей первичной стороны и является ключевым элементом теплообменного оборудования кожухотрубчатой конструкции. Трубная доска – это основа для закрепления труб теплообменной оснастки и при этом она выступает каркасом для трубных систем.
Если обратиться к гост на трубные доски, то это составляющая оборудования, которое пронизано определенным количеством отверстий заданного диаметра. При производстве подобных деталей трубопроводов применяется сталь марок 20, 09Г2С, 20Х13 и аналогичные им стали, полный список которых можно найти в соответствующем ГОСТ.

Специфика производства трубных досок

Изготовление трубных досок производится на высокотехнологичном оборудовании с ЧПУ, благодаря чему можно получить заданный позиционный допуск размещения отверстий и их качественные показатели. Технология изготовления трубных досок требует применения оборудования высокой точности, так как подобные доски являются специфическими и дорогостоящими составляющими теплообменных систем. Основная причина такой дороговизны – применение высокотехнологичного оборудования:

  • Станков TruLaser для лазерной резки;
  • Аппаратов EWM для сварки постоянным и переменным током;
  • Листогибочных прессов Trumpf для высокоточной гибки.

Процесс высокоточной сварки относится к особо трудоемким, так как необходимо обеспечить максимальную точность каждого отверстия, подвергаемого последующей дополнительной обработке. Доска трубная, производство которой может быть обеспечено только на специализированных предприятиях, где используется сварка труб в трубную доску (применяется орбитальная сварка с одновременным развальцовыванием – она изготавливается на сварочных станках специального назначения).

Где можно заказать трубные доски и решетки

Для соблюдения требований действующих ГОСТ во время изготовления подобного специфического оборудования, имеет смысл обратиться на Колпинский Металлообрабатывающий Завод, где можно заказать изготовление трубных досок по чертежам и заданным размерам.

kmz-laser.ru

Трубные доски - Справочник химика 21


    Количество трубок в трубной доске при расположении их согласно фиг. 107 [c.210]     Кожухотрубные холодильники (рис. 121) применяют при давлении газа до 25—30 ат. Они состоят из определенного количества труб 6 небольшого диаметра, развальцованных в двух трубных досках 4, которые помещены в металлический кожух 2. Охлаждаемый газ подводится в межтрубное пространство через штуцер 3. Для увеличения поверхности теплообмена путь движения газа в теплообменниках удлиняют, ставя внутри кожуха перегородки 5. Отводится газ из теплообменника через штуцер I. Вода проходит снизу вверх по трубам, двигаясь навстречу газу. [c.210]

    Примечание. общее число труб, размещаемых на трубной доске по углам равносторонних треугольников (.ромбическое" размещение) 2,—общее число труб, размещаемых на трубной доске по концентрическим окружностям. 

[c.21]

    Формула для Ti справедлива и для шахматного расположения труб в пучке при условии размещения центров отверстий трубной доски в вершинах равностороннего треугольника. [c.65]

    Пародистиллятные теплообменники. В этих аппаратах тепло передается от конденсирующихся нефтяных паров. Их, в частности, используют в качестве парциальных конденсаторов (рис. 150) для образования орошения и монтируют на ректификационных колоннах в горизонтальном или вертикальном положениях. В горизонтальных парциальных конденсаторах может иметь место неравномерное термическое удлинение трубок и в результате — перекос трубной доски, нарушение плотности развальцовки труб и образование течи. Этих недостатков лишены вертикальные аппараты с разрезными плавающими головками. [c.258]

    Появление сжимаемого газа в водяных полостях может быть следствием нарушения герметичности уплотнений, повреждения развальцовки трубок в трубных досках холодильника. Необходимо остановить компрессор, заменить прокладки при нарушении герметичности холодильника—опрессовать его, установить места повреждений и устранить их. 

[c.303]

    Расстояние между трубными досками (активная длина трубок) [c.22]

    Сравнительная оценка трех способов расположения трубок на трубной доске иллюстрируется графиком Яновского (см. рис. 160), дающим величину поправки р коэффициента теплоотдачи для конденсаторов с горизонтальным расположением трубок. Эта поправка минимальна для трубок, размещенных по углам квадрата. [c.266]

    Трубная доска представляет собой металлический диск, в котором имеются отверстия для труб, элементов уплотнений, дистанционирующих решеток и крепежных болтов, если трубная доска привинчивается к фланцу кожуха (трубная доска может быть также приварена к кожуху). [c.6]

    Части трубной доски, расположенные вне пучка труб, если они требуют укрепления, должны быть укреплены анкерными связями. [c.35]

    Общее число труб при их размещении по верши-нам равносторонних треугольников равно п = = 1 + За + За , где а — число огибающих трубы шестиугольников (в плане трубной доски). Число труб в диагонали шестиугольника Ь можно определить, решив квадратное уравнение относительно а  

[c.34]

    Известны и другие случаи защиты аппаратуры внешним током. Так, для защиты конденсатора турбины мощностью 16 000 кет применялась катодная защита с использованием тока силой 2,5 а и напряжением 6 в. Трубные доски конденсатора были стальные, а трубки — латунные. [c.307]

    При возможности хлористоводородно// и сернистой коррозии трубы секций изготовляют из латурт ЛОМш70-1-0,05 и ЛАМш77-2-0,05. Трубные доски выполняют либо целиком бронзовыми, либо наплавляют со стороны продукта слой латуни толщиной 6—8 мм. Крышки покрывают фаолптом или бакелитовым лаком с полимеризацией. [c.200]

    В период капитальных ремонтов производят ревизию трубчатой поверхности воздухоподогревателя. Дефектные трубки вырезают автогеном и вместо них монтируют новые, концы которых обваривают в трубной доске. В случае значительного износа воздухоподогреватель заменяют новым. Воздухоподогреватели изготовляют с соблюдением допусков по габаритным размерам трубных досок 4 мм, трубок по длине 5 мм, по наружному диаметру 0,5 мм, по отверстиям в досках для трубок 5 мм. Готовый воздухоподогреватель испытывают воздухом на плотность. Обнаруженные места пропусков заваривают. 

[c.256]

    Другим вариантом кожухотрубных теплообменников, значение которых неуклонно растет, являются теплообменники с витым трубным пучком. Алюминиевые или медные тру

www.chem21.info

трубная доска | Промышленная группа Империя Промышленная группа Империя

Трубные решетки подогревателей пароводяных и водоподогревателей ВВП производятся  как правило цельными методом вырезки из листа металла. Для прочного и надежного крепления трубок в трубной решетки её толщина Sр(min) в миллиметрах должна быть не менее

, (11)



где с – прибавка для стальных трубных решеток, мм, с = 5 мм;

dн – наружный диаметр теплообменных трубок, мм, dн = 25 мм.

По формуле (11):



 мм.



Толщина  и плотность трубной решетки подбирается исходя из диаметра кожуха теплообменного аппарата и уловного давления в подогревателе :

Sр = 27 мм.



Количество отверстий в трубных решетках, и шаг их расположения утвержден для всех кожухотрубных теплообменников ГОСТом 9929-82.

Расчитывается шаг при размещении труб по вершинам равносторонних треугольников: при dн = 25 мм, t = 32 мм; отверстия под трубы в трубных решетках и перегородках размещают в соответствии с ГОСТ 15118-79 [1, табл. 2.6].

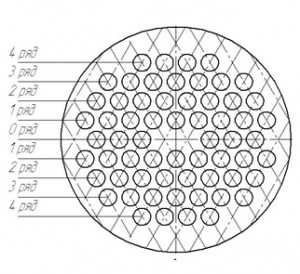

Расположение отверстий в трубных решетках определенного подогревателя показано на рис. 3.



Рис. 4 Расположение отверстий в трубных решетках



Основные параметры для расположения и сверловки отверстий под трубы 25 х 2 мм в трубных решетках выбираем, диаметр предельной окружности, за которой не располагают отверстия под трубы:

D0 = 287 мм,

2R = 281 мм,

Число отверстий под трубы в трубных решетках и перегородках по рядам:

0 ряд – 6

1 ряд – 9

2 ряд – 8

3 ряд – 7

4 ряд – 4

Общее число труб в решетке – 56 шт.

Отверстия в трубных решетках выполняются гладкими, по необходимости зачищаются. По ГОСТ 15118-79 под трубы с наружным диаметром 25 мм установлен диаметр 25,5 мм.

Крепление труб в трубной решетке должно быть прочным, герметичным и обеспечивать их легкую замену. Применяем для крепления труб способ развальцовки с последующей отбортовкой (рис. 4).





Рис.5 Крепление труб в трубной решетке методом вальцовки с последующей их отбортовкой



Конец трубы, вставленной с определенным минимальным зазором в отверстие трубной решетки, расширяется изнутри раскаткой роликами специального инструмента, называемого вальцовкой.

В соответствии с действующим ГОСТ 26291-94 принимаем минимальную толщину стенки корпуса S = 6 мм.

pk-imperia.ru

Трубные доски, решетки, перегородки, сита. Сверловка. Работы.

Одним из ключевых направлений деятельности нашего предприятия являются работы по сверловке трубных решеток: досок и перегородок для кожухотрубных теплообменных аппаратов.

Работы по сверловке трубных досок и решеток - очень кропотливый и тяжелый процесс, требующий знаний и умений, а также значительного опыта. Немаловажную роль в качестве проведения сверловочных работ является понимание характеристик и условий работы сосудов, в которые планируется установка трубных решеток и перегородок. Мы обладаем всеми необходимыми составляющими для успешного проведения требуемых операций. У нас хорошо отлажена система поставок материалов и необходимого для проведения работ инструмента - это один из залогов качественного и своевременного изготовления продукции.

Помимо всего прочего мы обращаем Ваше внимание, что при расчете стоимости изготовления трубных решеток и перегородок для кожухотрубных теплообменных аппаратов мы отталкиваемся исключительно от стоимости материалов, инструмента и трудоемкости, затраченной на изготовление продукции. Стоимость формируется исходя из объема и срочности изготовления. Принимая во внимание тот факт, что мы являемся непосредственно производителем продукции, в том числе и теплообменного оборудования, стоимость, качество и сроки изготовления трубных решеток, надеемся, будет для Вас одним из тех факторов, который заставит принять правильное решение в выборе надежного поставщика.

Направление сверловочных работ, выполняемых нашим предприятием не ограничивается сверловкой только трубных досок и перегородок. Мы выполняем работы по изготовлению различных сит: паровые сита, сита барботеров, конусные сита, сита грохотов и пр.

Конструкторами некоторых сит закладываются такие толщины металла, что при их изготовлении лучше использовать именно операцию сверловки, а не лазерной резки или использование пробивных станков. Заказчику сит необходимо понимать, что при лазерной резке материал нагревается существенно больше, чем при сверловке, что может привести к браку продукции - разрушению перемычек между соседними отверстиями, поводке/короблению изделия. Пробивные станки, позволяющие изготавливать сита с толщинами листового металла выше 5 мм достаточно большая редкость.
