Доводочный станок – Шлифовальные и доводочные станки

alexxlab | 15.08.2019 | 1 | Разное

Доводочные станки - Большая Энциклопедия Нефти и Газа, статья, страница 1

Доводочные станки

Cтраница 1

Доводочные станки для обработки наружных плоских, цилиндрических и сферических поверхностей по виду кинематической связи рабочих звеньев исполнительного механизма доводочного станка подразделяют на два типа: первый тип - станки с жесткой кинематической связью, второй тип - станки с фрикционной связью между деталями и инструментом.  [1]

Доводочные станки выполняют однодисковыми и двухдисковыми. Станки имеют неподвижные и подвижные притиры с различными специальными механизмами, задающими относительное движение обрабатываемой детали по притиру путем сочетания вращательных, поступательных или качательных движений притира ( притиров), а также разделяющих загруженные для обработки детали. Разделительные устройства выполняют в виде сепараторов или кассет с закрепленными или свободно устанавливающимися в них деталями.  [2]

Доводочные станки предназначены для окончательной обработки деталей в соответствии с процессами, описанными на стр.  [3]

Доводочные станки предназначены для окончательной тонкой обработки поверхностей деталей и удаления следов шероховатости, оставленных на них предшествующими инструментами. Шероховатость поверхности существенно влияет на эксплуатационные свойства деталей - усталостную прочность, износостойкость, сопротивление коррозии, потери на трение при движении. Поэтому для окончательной обработки поверхностей ответственных деталей с целью получения шероховатости / 0 и выше применяют доводочные технологические процессы. К ним относятся: хонингование, притирка и суперфиниширование.  [5]

Доводочные станки предназначены для окончательной тонкой обработки деталей, заключающейся в удалении небольших неровностей - гребешков, оставленных при - предшествующей обработке. Наибольшее распространение из доводочных станков получили станки для хонингования, притирки и суперфиниширования.  [6]

Доводочные станки подразделены на три основные группы по методу применения абразивного инструмента: работающие шлифовальным кругом, порошком и полировальными пастами. К плоскошлифовальным станкам, разделенным на две группы по способу применения кругов, относятся почти асе основные типы станков для обработки плоскостей.  [7]

Доводочные станки ( см. рис. 15.3), снабженные специальными сепараторами, используются для одновременной доводки торцовых поверхностей восьми блоков цилиндров или распределителей из стали Х12Ф1 диаметром до 135 мм. Станок состоит из тумбы с приводом на доводочный диск, который, в свою очередь, через зубчатую передачу внутреннего зацепления приводит в движение центральное зубчатое колесо, на котором эксцентрично оси вращения установлен палец с сепаратором для установки деталей. Одинаковые траектории всех точек сепаратора получаются благодаря специальному устройству - стабилизатору сепаратора. При равномерном вращении доводочного ( притирочного) диска сепаратор совершает плоскопараллельное движение по окружности с диаметром 100 мм. Вследствие разности чисел оборотов доводочного диска и чисел колебаний сепаратора траектория движения обрабатываемых деталей на доводочном диске повторяется только через 55 оборотов и образует сетку с шагом 4 мм. Число оборотов в минуту доводочного диска равно 32, скорость притирки - 63 м / мин, число колебаний сепаратора в минуту - 43, мощность приводного двигателя - 1 7 кет.  [8]

Доводочные станки, осуществляющие обработку по способу свободного притира плоских, наружных цилиндрических и сферических поверхностей, делят по виду кинематической связи между звеньями исполнительного механизма на два типа: станки с жесткой кинематической связью и станки с фрикционной связью между звеньями исполнительного механизма станка.  [9]

Станкостроительная промышленность выпускает доводочные станки, работающие торцом дисков ( фиг.  [11]

Станкостроительная промышленность выпускает доводочные станки, работающие торцом дисков ( фиг.  [12]

Подобно притирочным станкам доводочные станки бывают вертикальные и горизонтальные, одношпиндельные и многошпиндельные.  [13]

По бесцентровому способу работают некоторые доводочные станки.  [14]

Страницы:      1    2    3

www.ngpedia.ru

Вертикально-доводочный станок мод. ЗБ814

Опубликовано admin Сен 18, 2012 в Доводочные станки

Двухдисковый станок ЗБ814. мод. В отличие от однодисковых притирочных станков двухдисковые доводочные станки предназначены как для односторонней, так и для двусторонней доводки параллельных поверхностей деталей. На станках этого типа могут быть доведены и цилиндрические детали, которые закладывают в прорези сепаратора и вместе с ним совершают плоско-параллельное движение между нижним и верхним вращающимися дисками-притирами.

Вертикально-доводочный двухдисковый станок мод. ЗБ814 позволяет обрабатывать детали из различных материалов: стальные, чугунные, бронзовые, керамические, пластмассовые и др.

Доводку на станке выполняют с эксцентриковым или с планетарным приводов сепаратора.

Базовым элементом доводочного станка мод. ЗБ814 является станина коробчатой формы, на которой установлена стойка. На верхней части стойки на подшипниках качения смонтирована поворотная консоль, в передней, части которой имеется пиноль, служащая для установки верхнего доводочного диска. Пульт управления станком находится в передней стенке консоли. Для удобства эксплуатации, наладки и ремонта станина стойка и консоль снабжены крышками, обеспечивающими свободный доступ ко всем механизмам и системам доводочного станка.

Кинематическая схема станка. Главное движение — вращение нижнего доводочного диска и движение подачи вращение или плоскопараллельное движение сепаратора осуществляется от электродвигателя через клиноременную передачу с помощью зубчатых колес на вал и далее через червячные передачи на центральный вал сепаратора и шпиндель, планшайба которого несет доводочный диск. В зависимости от положения зубчатого колеса вращение может быть передано валу, или обоим валам одновременно.

Установка шкива диаметром 110 мм с первого вала на второй, а шкива диаметром 154 мм со второго на первый позволяет сообщить притиру частоту вращения 81 об/мин. Сепаратор может быть приведен во вращение одним из трех способов.

Плоскопараллельное движение сепаратору сообщается центральным эксцентриком, имеющимся на торце водила планетарного механизма Смещение пальца (эксцентриситет) меняется от 0 до 20 мм при помощи винта.

Различные виды движений сепаратору сообщают в зависимости от вида обработки

  1. При доводке цилиндрических поверхностей детали укладывают в прорези сепараторов на плоскость нижнего диска. К ним с определенной силой прижимается верхний доводочный диск. Процесс резания осуществляется за счет вращения нижнего притира. Сепаратор устанавливают на панель центрального эксцентрика; он совершает плоскопараллельное движение по поверхности нижнего притира.
  2. Сепараторы с деталями могут устанавливаться на эксцентриках сателлитов. При этом в зависимости от трех видов вращения сателлитов, описанных выше, детали будут совершать сложное движение с различной скоростью по поверхности нижнего притира. Это движение будет определяться перемещением сепаратора вместе, а сателлитом при обкатывании зубчатого колеса.
  3. Двухдисковый доводочный станок позволяет вести и плоскую одностороннюю доводку (как на однодисковых станках). Для этого верхний притир отводится в сторону, нижнему притиру сообщается вращение, а сепаратору — плоскопараллельное перемещение (как в первом случае) или сложное (как во втором случае).

Основными механизмами станка мод, ЗБ814 являются редуктор, планетарный механизм, консоль и устройство для подачи абразивной смеси

Редуктор предназначен для передачи вращения шпинделю доводочным диском и валу планетарного механизма. Его монтируют внутри станины. В верхней части редуктора — на подшипниках качения установлен пустотелый шпиндель. В нижней части редуктора смонтированы цилиндрические и червячные передачи. Одна червячная пара передает вращение от промежуточного вала шпинделю, вторая — валу планетарного механизма. Цилиндрические зубчатые колеса неподвижные, а колесо установлено на скользящей шпонке и может находиться в зацеплении, либо с одним из зубчатых колес, либо с обоими одновременно. Переключением осуществляется рукояткой, выведенной на нижней части корпуса и воздействующей на вилку переключения.

Планетарный механизм служит для передачи вращательного и поступательного движения сепаратору. Он представляет собой планетарное зубчатое зацепление, центральное зубчатое колесо которого насажено на вал червячного редуктора. Оно находится в зацеплении тремя сателлитами, которые смонтированы в корпусе водила таким образом, что при обкатке по центральному зубчатому колесу они увлекают его за собой. На торце водила смонтирована каретка с центральным эксцентриком. В верхней части валов сателлитов расположены дополнительные эксцентрики с регулируемым эксцентриситетом.

Консоль установлена на колонне на подшипниках качения. Назначение консоли заключается в том, что в ней размещены все механизмы, связанные с работой верхнего доводочного притира. Основа консоли — чугунная пустотелая коробка, в передней, части которой смонтирована пиноль с динамометром. Пиноль служит для подъема и опускания верхнего диска; динамометр позволяет создавать необходимое технологическое давление верхнего диска на детали. Силу прижима (степень деформации пружины) контролируют с помощью индикатора.

Механизм подъема предназначен для ручного перемещения пиноли. Он состоит из рукоятки, конической и червячной передач, цилиндрического зубчатого колеса и рейки, нарезанной на пиноли динамометра. С помощью этого механизма пиноль, а вместе с ней и верхний притир могут быть опущены на любую величину (в пределах хода пиноли) и прижаты к обрабатываемым деталям с силой 0-1600 Н.

Механизм зажима служит для предотвращения смещения консоли после поворота и установки верхнего притира. Рукоятка, выведенная на левую боковую стенку консоли, соединена с винтом, на котором нарезана левая и правая резьба. Гайки, перемещаясь по винту, сводят или разводят рычаги (соединены с ними шарнирно), которые поворачиваются вокруг своих осей. Вторым концом каждый из рычагов прижимает к колонне сухарь, в результате чего консоль оказывается зафиксированной относительно колонны.

Подача абразивной смеси на поверхность притира осуществляется с помощью специального устройства, расположенного на крышке одного из отсеков пустотелой стойки. Устройство состоит из смесителя, в котором суспензия постоянно перемешивается валом с лопастями. (Привод вала осуществляется от электродвигателя). На боковой поверхности бака установлен электромагнитный клапан, который соединен с лотком. По команде от реле времени клапан открывается, и порция абразивной смеси вытекает по лотку на поверхность доводочного диска.

Зона резания в станке мод. ЗБ814, как и в других доводочных станках, закрыта кожухом. Вокруг нижнего доводочного диска имеется вспомогательный стол в виде металлического кольца, установленного на специальные винты, позволяющие регулировать положение стола по высоте в зависимости от высоты расположения нижнего притира.

www.4ne.ru

Специализированные доводочные станки

Опубликовано admin Сен 26, 2012 в Доводочные станки

Специализированные доводочные станки применяют в массовом производстве или в производствах, где конструктивные особенности деталей не позволяют довести их поверхности на универсальных доводочных станках. Одной из таких групп станков являются шарикодоводочные станки.

Шарикодоводочный станок мод. ВШ-ДЗ относится к станкам для безэлеваторной доводки и предназначен для окончательной доводки шариков. По принципу работы он подобен упорному подшипнику, где роль колец выполняют чугунные диски.

Общий вид станка для доводки шариков. Станина представляет собой жесткую и прочную конструкцию коробчатой формы, отлитую из чугуна заодно с колонной. На ней и внутри нее смонтированы все остальные механизмы станка. Нижний ведущий диск укреплен на столе, образованном полым шпинделем, который вертикально смонтирован в нижней части станины, и планшайбой, опирающейся на станину через упорный подшипник и соединенный со шпинделем. Верхний прижимной диск установлен на плавающей подвеске, чтобы обеспечить самоустановку его относительно нижнего ведущего диска. Привод механизма прижима осуществляется от маховика, с которым связан прижимной блок. Он представляет собой опорную неподвижную и нажимную колодки, в гнездах которых размещены цилиндрические пружины сжатия.

Смазочно-охлаждающая жидкость подается в междисковое пространство по трубопроводу из дозаторов, причем конструкция станка предусматривает дозаторы из четырех емкостей, которые могут быть заполнены (при необходимости) различными СОЖ и поочередно опрокидываться для подачи ее в рабочую зону в соответствии с заданной программой.

Рабочая зона станка закрыта раздвижным ограждением. Пульт управления размещен с лицевой стороны станка на его стойке. Здесь же находится показывающий прибор динамометра. Кинематическая схема станка мод. BШ-ДЗ состоит из четырех цепей.

Привод стола нижнего рабочего диска осуществляется от двигателя постоянного тока мощностью 3 кВт, частота вращения которого с помощью генератора меняется в пределах 150—3000 об/мин. Вращение от вала через клиноременную передачу передается на вал, а затем через червячный редуктор столу. Привод перемещения и прижима верхнего рабочего диска осуществляется от маховика через коническую передачу и цилиндрические зубчатые колеса верхнего редуктора на гайку. При вращении гайки в прямом или обратном направлении с помощью винта происходит подъем или опускание верхнего рабочего диска. Отдельный привод имеет механизм опрокидывания емкостей дозатора. Здесь от двигателя вращается вал, причем вращение это осуществляется, только при срабатывании определенного выключателя. Привод динамометра осуществляется от перемещения нижней колодки механизма прижима. Эта колодка воздействует на систему рычагов, и далее через рейку и зубчатое колесо включается стрелка динамометра.

Верхний диск связан с пинолью. Плавность вертикального перемещения пиноли достигается конструкцией ее опор, позволяющей регулировать зазор в соединении пиноль-опоры. Фиксация пиноли от поворота осуществляется цилиндрической направляющей, закрепленной в станке, и специальным хомутом. Верхний конец пиноли имеет приводную резьбовую нарезку.

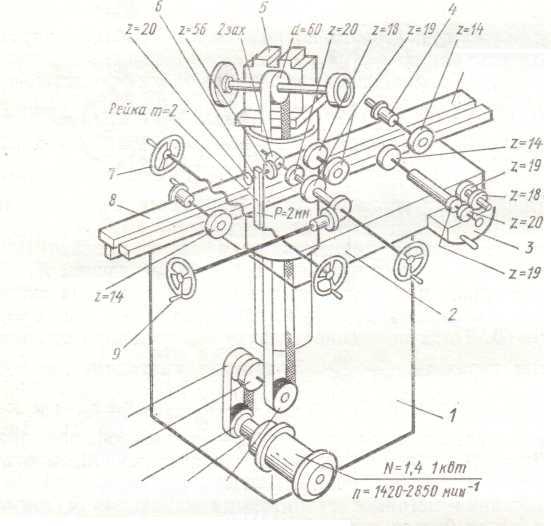

Специализированный станок для доводки канавок и направляющих применяют для повышения производительности при изготовлении точных деталей в станкостроении и инструментальном производстве.

Обрабатываемую деталь устанавливают на столе и закрепляют с помощью подвижной губки зажимного приспособления. В корпусе стола установлена пружина, поджатая винтом. Благодаря такой конструкции стол может свободно перемещаться в вертикальном и поперечном направлениях. Деталь при этом самоустанавливается относительно притира, закрепленного в суппорте.

Суппорт совершает возвратно-поступательное движение по направляющим с частотой 60 дв. ход/мин. Вручную необходимое давление притира создается винтовой парой.

www.4ne.ru
