Зернодробилка бытовая электрическая своими руками. Самодельная зернодробилка своими руками. Тестирование готовой конструкции

Сегодня давайте сделаем дробилку для зерна своими руками. Без нее трудно обойтись при введении подсобного хозяйства. Пошаговый мастер клас приспособления смотрим далее.

Для изготовления такой зернодробилки вам понадобится барабан «планетарка». Еще понадобиться лист металла не тоньше 4 миллиметра. Так же нужен трехфазный двигатель с оборотами 3000 об/мин., и мощностью 1кВт. Это если подключать к трехфазной сети. А если переделать и подключить к 220В, то понадобится 2 кВт. Еще необходим загрузочный бак его можно взять из стиральной машинки типа «Донбасс», он из нержавеющей стали, с наклонным дном, то что и необходимо.

Как сделать дробилку для зерна своими руками пошагово

В качестве загрузочного бака я использовал бак от стиральной машины, к которому приварил кусок труби размером 40*60. Чтобы подача зерна каким-то образом могла регулироваться, необходимо немного подрезать стенку от трубы и вставить заслонку. Чтобы закрепить электродвигатель нужно вырезать отверстие в листе. Также делаем отверстие для вала двигателя. То же самое делаем для загрузки зерна, но таким образом, чтобы отверстие было как можно ближе центру.

Ножи я сделал из полос от жатки комбайна. Фланец необходимо выточить такой же высоты, как и барабан, а уже после этого приварить ножи. Их должно быть 8, на каждый ряд по 4 штуки. Расстояние между ними – 1 см. Каждый нож заточен под углом 45˚. Нижние ножи затачиваются таким образом, чтобы зерно подбрасывалось вверх. При вращении барабана зерно попадает в решето.

Бункер для загрузки зерна приваривается к листу, где заранее вырезаются отверстия. Чтобы приварить барабан, нужно тщательно зачистить лист. Двигатель прикрепляем болтами. Напрессованный фланец также фиксируется болтом на валу двигателя. Барабан можно приварить к листу с помощью полуавтомата. Стежки должны быть не очень большие. Ножи также должны находиться на одном уровне с барабаном. Барабан необходимо закрыть решетом. За основу взял внешний диаметр барабана. Этот агрегат может прослужить многие годы. Единственное, что нужно время от времени менять – это решето, которое может протереться. Также могут поизноситься ножи.

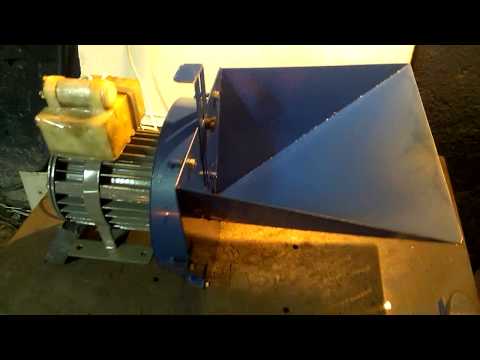

Дробилка для зерна видео

Пошаговый фотоотчет о проделанной работе по изготовлении дробилки для зерна своими руками

Зернодробилка – это незаменимая вещь в сельском хозяйстве. И если количество голов скота, домашней птицы небольшое, то измельчение зерна можно провести вручную, но при большом домашнем хозяйстве этот процесс становится сложным, затратным и большинство фермеров принимают решение автоматизировать его. Если желания тратиться на готовый прибор нет, то зернодробилка своими руками – это оптимальный вариант в таком случае. Для этого необходимо владеть определенными знаниями и навыками.

Дробилка для зерна из стиральной машинки

Зернодробилка своими руками может быть сделана из материала, который находится под рукой. Порой вещам, которым давно пора отправиться на свалку, можно дать вторую жизнь. В данном случае речь идет о стиральной машинке и ее перевоплощении в дробилку для зерна. Способов это сделать есть несколько, для этого можно использовать чертежи, позволяющие изготовить прибор дома. Примерные чертежи изготовления дробилки из стиральной машины в домашних условиях выглядят так:

Именно из стиральной машины в домашних условиях можно сделать устройство, позволяющее перерабатывать зерновые культуры и прочие сельскохозяйственные продукты. Самодельная зернодробилка может быть изготовлена из стиральной машины старого образца. Как правило, эти модели имеют форму цилиндра, а двигатель расположен в их нижней части.

Преобразование начинается с оснащения будущего прибора дополнительным двигателем, установка которого осуществляется вверху, непосредственно под крышкой машины. Для установки мотора понадобятся уголки из металла либо металлические пластины. Измельчение сырья будет осуществляться с помощью заточенного с двух сторон ножа, который во время работы не должен соприкасаться со стенками машины.

Установка дополнительного ножа осуществляется внизу на моторе. Эффективная работа, высокая производительность достигается тогда, когда обороты ножей осуществляются в разные стороны. Закончив работу по установке ножей, можно перейти к оформлению отверстия в верхней части крышки. Это будет своеобразный приемный бункер, который можно дополнить воронкой, предусмотренной для удобства во время засыпания зерна и минимизации его потерь.

Для того чтобы переработанное сырье поступало в емкость, предусмотренную для этого, в нижней боковой части конструкции, возле мотора, следует проделать небольшое отверстие. Уберечь верхний мотор от пыли можно с помощью емкости, например, баночки из-под лака.

Дробилка на основе старого пылесоса

Зернодробилка, изготовленная собственноручно, может быть сделана из большинства вещей, которые, наверняка, отыщутся в домашнем хозяйстве. Например, достаточно легко сделать прибор из мясорубки, используя соответствующие чертежи. Сложнее обстоят дела с дробилкой, изготовленной из пылесоса.

Задавшись вопросом, как сделать зернодробилку из пылесоса дома, необходимо предварительно изучить чертежи, на основе которых можно собрать соответствующую модель. Чертежи могут быть разными, как и модели используемых пылесосов. В качестве наглядного примера можно воспользоваться следующим чертежом:

Изучив чертежи, можно приступать к рабочему процессу. Дробилка для зерна для домашнего хозяйства в домашних условиях изготавливается достаточно просто. Для этого не обойтись без электродвигателя из пылесоса, который потребуется изъять из имеющейся модели. Далее из прочной фанеры потребуется изготовить основание, по центру которого проделывается отверстие, служащее для помещения в него работающего вала двигателя.

Особое внимание необходимо уделить ножу. Он должен быть острым и прочным, ведь от этого зависит, с какой производительностью будет работать самодельное устройство. В качестве материала для ножей можно использовать пластину из металла, ширина которой составляет не менее 2 сантиметров, а толщина 0,15 сантиметров.

Заточенный нож фиксируется к рабочему валу. Провести фиксацию можно гайками.

Рабочая камера представлена решетками, которые изготавливаются собственноручно, и для удобства должны быть съемными, что позволит использовать готовый прибор не только в качестве дробилки для зерна, но и как измельчитель для корнеплодов, травы.

Сито довольно просто сделать из металлического листа длиной в 7 сантиметров. В процессе работы заготовка приобретает вид кольца, края которого скреплены между собой болтами. Снизу заготовку необходимо немного отогнуть наружу так, дабы загиб составлял примерно 15 миллиметров. Образовавшимся загибом сито будет крепиться к зернодробилке.

Снизу зафиксированного ситечка, можно поместить емкость, в которую будет поступать дробленое сырье. Готовый прибор выйдет в разы дешевле, нежели готовый. К тому же дома его можно сделать из тех материалов, которые планировалось ликвидировать.

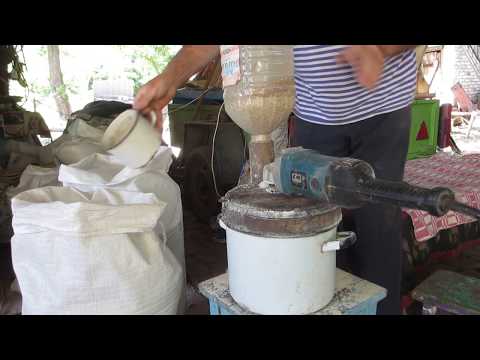

Дробилка для зерна на основе болгарки

Зернодробилка из болгарки – это, пожалуй, самый простой вариант, сделать который можно на короткое время дома. При этом использовать чертежи не обязательно, ведь на деле процесс преобразования болгарки четкий и ясный.

Зернодробилка из болгарки предусматривает использование фанеры или любого другого схожего материала. В работе пригодится тот же ламинат. В выбранном материале необходимо сделать два отверстия, после чего в них будет помещен корпус пилы, а также бункер, предназначенный для приема сырья, которое требуется измельчить. Основа из фанеры – это главная часть конструкции, которая будет фиксировать все остальные элементы конструкции.

Для того чтобы надежно зафиксировать корпус прибора, потребуются болты, скобы. Зернодробилка из болгарки предусматривает наличие в конструкции ножей, для изготовления которых используется прочный металл. Качественное измельчение зерна осуществляется благодаря хорошо заточенным со всех сторон ножам.

На лист фанеры, непосредственно в его нижней части, необходимо поместить сетку, и зафиксировать ее болтами. Для того чтобы не тратиться на приобретение готового сита, изготовить его дома из подручных материалов. Как вариант, ситом может стать старый дуршлаг, который длительное время не находится в обиходе.

В изготовлении бункера сложностей возникнуть не должно, достаточно пластиковой бутылки, рассчитанной на 4 – 5 литров. Выполнив эти несложные манипуляции, устройство, используемое для измельчения сырья для откорма домашнего хозяйства, будет готово в кратчайшие сроки.

С приведенного выше материала видно, что сделать самостоятельно прибор, измельчающий зерновые культуры и другие сельскохозяйственные продукты, не сложно. В некоторых случаях достаточно изучить схему или чертеж конструкции, которую предстоит сделать, в иных же и вовсе можно обойтись без них. Во втором случае достаточно понимать принцип работы прибора, на основе которого можно сделать дробилку.

Изготовление в домашних условиях приборов для дробления зерна сэкономит финансы и обеспечит скот, домашнюю птицу качественным сырьем для приготовления кормовых смесей, которые поспособствуют скорейшему росту животных и домашней птицы, а также облегчит работу фермеру и сведет его участие в этом процессе к минимуму. Однако, если Вы хотите иметь гарантию на прибор и быть полностью уверенным в качестве его эксплуатации, то рекомендуем посетить раздел зернодробилок .

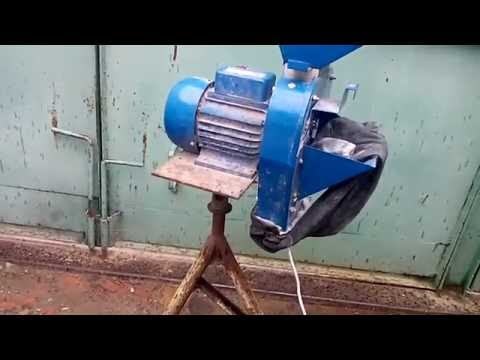

Видеообзор

Зернодробилка в небольшом подсобном хозяйстве – вещь незаменимая, ведь «дробленка» — это кормовая основа для домашней скотины, а приготавливать ее вручную каждый раз – дело более чем трудоемкое. Можно приобрести за немалые деньги заводскую зернодробилку, а можно изготовить своими руками производительный прибор из старой стиральной машины, и он будет ничуть не хуже. О том, как это сделать, пойдет речь далее.

Есть ли смысл превращать «стиралку» в зернодробилку?

Для тех, кто ищет легкие пути, самое простое пойти в ближайшую торговую точку, реализующую подобные приспособления и купить зернодробилку достаточной производительности. Конечно, придется при этом потратиться, зато результат будет гарантирован. Но на наш взгляд, лучше сделать такое приспособление своими руками, в нем вы проявите свое творческое «я», сэкономите деньги, да и в целом, будет, что потом вспомнить.

Также нужно понимать, что создавая самоделку своими руками, вы даете вторую жизнь старой стиральной машине, избавляетесь от старого хлама, превращая его в нужную вещь. Кроме того, вы обогащаетесь новыми знаниями и навыками, которые непременно в жизни пригодятся. Не подумайте, что мы кого-то принуждаем заниматься самоделками, если вы никогда «близко не общались» с техникой и не имеете интереса к этому, то никто вас не сможет мотивировать этим заниматься. Но если вам уже случалось делать что-то своими руками, то никакой дополнительной мотивации не требуется.

Из бэушной «стиралки» реально сделать не только зернодробилку, почитав другие статьи нашего сайта, вы в этом убедитесь. В частности наши специалисты предлагают сделать , бетономешалку и другие полезные вещи, которые непременно пригодятся в хозяйстве.

К сведению! Конструкция зернодробилки, которую мы предлагаем, предполагает минимальную переделку «стиралки» типа Ока или другой круглой машины, схожей конструкции.

Устройство зернодробилки и комплектующие для нее

Основой нашей зернодробилки станет стиральная машина «Ока», которую мы даже разбирать не будем. Единственное, нам нужно будет снять с нее активатор, вернее его вращающуюся пластиковую часть, остальное нам потребуется. Выкрутим активатор и уберем пока машину в сторонку. Теперь займемся подбором инструментов, нам понадобится:

• дрель;
• набор сверел;
• плоскогубцы;
• набор рожковых и торцевых ключей;
• болгарка;
• зубило;
• молоток.

Также нам потребуются некоторые комплектующие, которые помогут подвергнуть нашу машинку некоторой переделке. Болты и гайки разных размеров, нож секатор, втулка и фланец, жестяная и резиновая прокладка, и мелкофракционная решетка (2-3 мм).

С инструментами и комплектующими разобрались, теперь рассмотрим общую идею и устройство будущей зернодробилки. Аппарат будет очень вместительным, поскольку под бункер для зерна отводится стиральный бак целиком. Вместо активатора будут стоять ножи для измельчения зерна, а ограничительная мелкозернистая решетка не даст неизмельченному зерну выскочить из бункера. Через такую решетку пройдет только измельченное зерно, скатится через специальную воронку и попадет в заранее подставленное ведро.

Важно! Зерно, засыпанное в бункер, он же стиральный бак, будет постепенно опускаться вниз, а измельченная «дробленка» выходить наружу.

Собираем агрегат

Начинаем конструировать зернодробилку своими руками. Начнем с простого – установим ножи-измельчители. Необходимо будет надеть нож на шкив толщиной 6 см, для этого придется изготовить или подобрать фланец, который бы с одной стороны одевался на шкив, а с другой фиксировал нож (тип фланца будет зависеть от конкретной модели машинки и типа ножа измельчителя).

Одев нож, мы должны будем позаботиться о том, чтобы мука и частицы зерна не попадали в приводной механизм измельчителя. Для этого мы вырежем из жести заплатку и прикрутим ее, надев на втулку измельчителя, а сверху нужно будет одеть резиновую заплатку. Следите, чтобы заплатки не препятствовали вращению механизма.

Важно! Чтобы лучше защитить механизм от мучной пыли, можете дополнительно загерметизировать резиновую прокладку силиконовым герметиком.

Теперь обустроим воронку для отвода измельченного зерна. Как известно слив стиральной машины располагается в самой нижней точке стирального бака. Воспользуемся этим и превратим сливное отверстие в зерноотвод.

• С помощью зубила и молотка расширяем сливное отверстие, чтобы его диаметр стал 12-15 см.
• Берем кусок патрубка соответствующего диаметра и вставляем его в расширенное отверстие
• Выводим патрубок в сторону. Теперь измельченное зерно будет выходить из бункера и высыпаться в емкость.

Далее самый сложный этап – нужно закрепить мелкофракционную решетку под нужным углом в бункере, не допуская зазоров между краями решетки и стенками бункера, в противном случае зерно будет проскакивать в щели, и оказываться в одной емкости с «дробленкой». Сделать нужно следующее:

1. Определите радиус вращения ножей измельчителей и сделайте отметку в максимальной точке.
2. Отступите немного от сделанной отметки и проведите ровную черту – это граница, на которой нужно установить мелкофракционную решетку.
3. Теперь ваша задача вырезать решетку так, чтобы она точно легла под углом от стены до стены бункера практически без щелей. Получится сложная фигура, которую нужно будет надежно закрепить.
4. Привинчиваем решетку к стенкам бункера как можно более надежно. Если есть возможность, ее вообще можно приварить.
5. Промазываем щели холодной сваркой или автомобильным герметиком и даем высохнуть.

Теперь можно сказать, что вам удалось сделать зернодробилку своими руками, можно переходить к испытаниям. Выставляем на панели управления режим, предполагающий максимальное вращение активатора, примерно 3 минуты и запускаем нашу зернодробилку. Смотрим, как вращается нож, и слушаем, нет ли посторонних звуков. Затем проверяем, как нагревается двигатель, и нет ли излишнего трения в приводном механизме.

Проверив все это, можно приступать к первым «полевым испытаниям» нашей зернодробилки. Насыпаем в бункер ведро зерна, закрываем его сверху штатной крышкой от стиральной машины и запускаем агрегат. При этом не забудьте подставить емкость для измельченного зерна. Вот и все, надеемся, у вас все получится!

Каждому владельцу мелкого либо среднего по размерам фермерского хозяйства необходимо постоянно о нем заботиться. С целью увеличения эффективности подобной деятельности стоит регулярно внедрять средства механизации. Так, многими делается дробилка для зерна своими руками, позволяющая гранулировать его с целью получения кормов для животных, которые есть в хозяйстве. Подобная техника проводит измельчение зерен, чтобы пищеварительная система живности могла их переварить. Это делает его питательным, а также более полезным.

Основной смысл подобных агрегатов в том, чтобы за счет механических воздействий оборудования на исходный продукт получить готовый полуфабрикат требуемой фракции. Основными инструментами в самодельной дробилке для зерна считается молоток либо ножи, осуществляющие измельчение. Они внутри рабочей емкости быстро вращаются, воздействуя на засыпанное сырье. Подобный агрегат похож на галтовочную установку, которая часто используется в машиностроении. Функционируют зернодробилки на ручной либо электротяге.

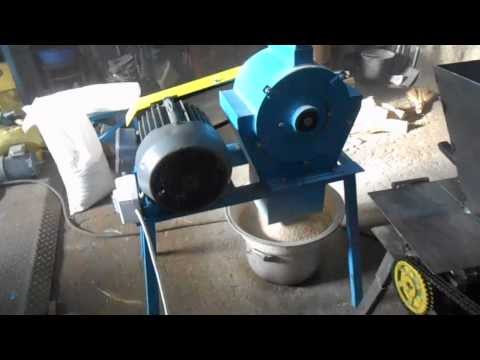

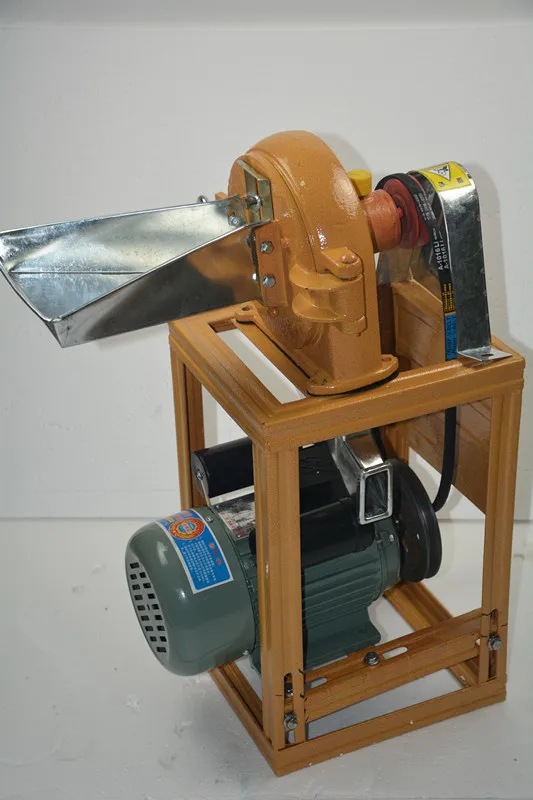

Образец дробилки

Применение небольших агрегатов на приусадебных участках позволяет существенно повысить эффективность работы, а также снизить трудозатраты. Использование более серьезных моделей осуществляется на крупных фермах, а также агрохолдингах. К тому же такие устройства для дачного использования можно изготовить самостоятельно при наличии необходимого инструмента, а также умения обращаться со сварочным аппаратом.

Типы конструкции

Всего существует несколько разновидностей зернодробилок, которые стоит рассмотреть подробнее.

Роторные дробилки

Для подобных вариантов дробилок характерен большой вес, крупные габариты, а также наличие мощной силовой установки. Их применяют с целью измельчения различных культур, а также травы либо корнеплодов. Устройства справляются с ними без труда. Главным рабочим органом агрегата считается ротор, на котором установлены ножи. Размер фракции готового сырья определяется скоростью, с которой вращается ротор. Делать такой измельчитель зерна своими руками либо покупать его в готовом варианте обойдется существенно дороже, нежели молотковый вариант. К тому же из-за больших габаритов, а также веса, подобных агрегат проблематично использовать в небольших хозяйствах.

Молотковые дробилки

Такой вид представляет собой более сложное в плане конструкции устройство. Однако это становится причиной сложности его использования. Так, после запуска двигателя, начинается вращение барабана. При этом молотки, которые установлены внутри, также начинают движение и бьют по нему. В результате засыпаемое зерно попадает под такие удары и раскалывается на небольшие части. После этого оно опускается на сито, через которое просеивается мелкая фракция, а более крупная продолжает оставаться внутри и измельчаться.

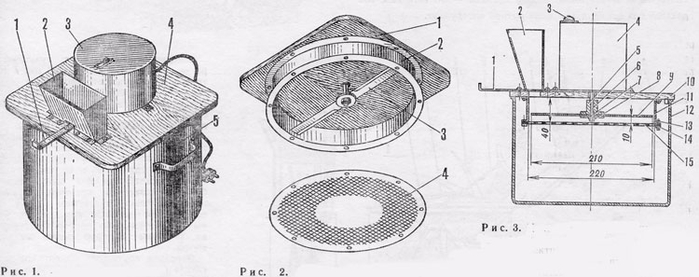

Схема зернодробилки

Как сделать дробилку

Подобный агрегат является средним по сложности в плане сборки, а его наличие в фермерском хозяйстве – это необходимость. Для самостоятельного изготовления зернодробилки не нужно готовить большое количество инструментов. Основное оборудование, которое используется в таких устройствах, предварительно проходит процедуру балансировку. Осуществить это можно как самостоятельно, так и пригласив для этого специалистов со стороны. При проведении балансировки выполняются такие работы:

1. Изучение состояния оборудования на наличие вибрации.
2. Выявление причин, которые приводят к появлению вибрации, а после их устранение.
3. Проводится непосредственная балансировка валов.

Необходимость проведения такой процедуры заключается в том, что наличие даже незначительных вибраций может привести к тому, что рабочие элементы (ножи или молотки) будут задевать стенки рабочей емкости. В результате это приведет к стремительному их износу и поломке всего устройства. Стоит подробно разобрать, как сделать дробилку из различных бытовых приборов.

Из болгарки

Нередко в домашнем хозяйстве используется обычная шлифовальная машинка, в простонародье – болгарка. Умельцы придумали, каким образом из неё можно сделать зернодробилку. Для этого потребуется только небольшие доработки. В результате получается самодельное устройство, не требующее существенных затрат.

Так, требуется лист фанеры, который послужит основой для будущей конструкции. Дальне на него будут установлены главные элементы устройства. В этом листе требуется сделать 2 отверстия, на которые смонтировать приемный бункер, а также корпус пилы.

Дальше с помощью болтов, а также скоб крепится сама болгарка. В виде дробилки используют металлический диск, имеющий круговую заточку. Снизу монтируется сетка, имеющая требуемый размер ячеек. В качестве бункера для зерна можно использовать пластиковую бутылку, имеющую емкость 5 л. После этого можно начинать использовать готовый агрегат.

Дробилка из болгарки

Из стиральной машины

Более крупный вариант зернодробилки можно делать, используя для этого старую стиралку. Её функционирование будет очень похожим на работу кофемольной машины. Это обусловлено тем, что засыпаемое в такой агрегат зерно будет дробиться посредством заточенных ножей, крутящихся внутри барабана. Для изготовления такой дробилки первую силовую установку нужно смонтировать на дно устройства. Туда же устанавливается сетка, а также создается окно, посредством которого будет выходить измельченная фракция. Второй двигатель стоит смонтировать рядом с отверстием, которое находится возле основания. Валы от моторов направляются в разные стороны относительно друг друга.

С целью защиты силовой установки от пыли, вокруг нее создается специальный защитный кожух.

Габариты бункера, куда будет происходить засыпание зерна, определяются производительностью, которую будет иметь готовый агрегат. Рекомендуется дополнительно оборудовать его щитовым затвором. К тому же под смонтированный агрегат устанавливается емкость, куда будет поступать перемолотое зерно. С целью увеличения комфорта работы с такой зернодробилкой рекомендуется установить на выходной люк специальный рукав. С его помощью будет предотвращаться разбрасывание по сторонам измельченной продукции.

Небольшая собственная зернодробилка – очень полезный прибор для любого фермера. С помощью крупорушки можно в любое время сделать корм кроликам или домашней птице, намолоть комбикорм из зерна для скота или измельчить овощи и фрукты. Кроме этого зернодробилку можно использовать для изготовления муки из зерна для себя, что немаловажно для жителей сельской местности. Зная, как сделать зернодробилку своими руками по чертежам и видео , вы сможете облегчить ведение фермерского хозяйства.

Делаем зернодробилку из старого пылесоса своими руками

Стоимость продаваемых на рынке дробилок немаленькая, поэтому есть смысл изготовить ее самим. Вам понадобится некоторый инструмент, ненужная бытовая техника или еще работающие её части. Мотор от старого, но еще работающего пылесоса, подойдет для того, чтобы своими руками изготовить небольшую зернодробилку. Ниже представлена пошаговая инструкция по изготовлению зернодробилки.

Чертеж крупорушки своими руками

Шаг 1. Чтобы изготовить основание будущей дробилки возьмите лист фанеры и вырезать из него квадрат со сторонами 30 см. На основание закрепите мотор от пылесоса так, чтобы вал выступал на 4 см вниз.
Шаг 2. Самое важное в зернодробилке – это нож, который будет все измельчать. Для него используется крепкая металлическая пластина с размерами ВхДхШ 1,5х20х1,5 см. Затачивается нож как лезвие, обе передние кромки затачиваются по направлению к оси вращения. В середине делается отверстие, соответствующее размерам вала двигателя, и нож жестко крепится к нему.

Фото крупорушки из старой стиральной машины

Шаг 3. Чтобы изготовить рабочую камеру, стоит взять стальную полосу не более 6 см в ширину и в длину 70+1 см (с учетом запаса для ее закрепления) и завернуть в кольцо. Для надежной фиксации зернодробилки в нижней части камеры на одинаковом расстоянии вставляются три деревянных стержня.

Фото зернодробилки из старой болгарки

В дробилку сырье будет попадать из бункера, который крепится у основания. Чтобы можно было управлять подачей сырья, в бункере сделайте небольшое окно с затвором. Для сбора результата помола под ситом установите контейнер, ведро или любую емкость.

Как с делать крупорушку из старой стиральной машины

Нет ничего сложного в том, чтобы самостоятельно сделать зернодробилку из старой стиральной машины. Принцип работы у нее будет как у кофемолки: зерно измельчается вращающимися в барабане ножами. Так как стиральные машины все разные, то ниже будет представлен сам принцип изготовления зернодробилки.

Фото дробилки кукурузы из стиральной машинки

Как сделать мельницу-дробилку своими руками

Для самостоятельного изготовления мельницы-дробилки, нужны ротор и статор, которые будут работать как жернова. Если все продумать заранее, то сделать крупорушку вы без труда сможете своими силами.

Сделанная своими руками зернодробилка прослужит вам долгое время, а так как изготовлена она вами по чертежам и видео , то и с ремонтом не возникнет никаких проблем. К тому же ее можно в любое время оперативно переделать крупорушку под возникшие нужды, к примеру, чтобы перемалывать не зерно, а овощи или фрукты.

виды, выбор и изготовление зернодробилки для домашнего хозяйства своими руками

В большом фермерском хозяйстве дробилка для зерна — полезный и нужный агрегат. С его помощью можно без больших усилий заготовить корм для домашней птицы и другой живности. Устройство стоит недешево, поэтому вопрос создания зернодробилки своими руками довольно актуален. Часто за основу таких самоделок берут старую болгарку или стиральную машину.

Содержание

• Что понадобится
• Устройство из старой стиралки
• Зернодробилка из болгарки
• Измельчитель из пылесоса
• Как сделать дробилку для зерна: видео

Что понадобится

Чтобы самостоятельно сделать измельчитель для зерна или зернодробилку, вам не придется придумывать чертежи и рассчитывать необходимый объем работ. Находчивыми умельцами давно перепробовано множество вариантов зернодробилок.

Наиболее удобные и эффективные из них:

• дробилка для зерна из стиральной машины;
• из ненужной болгарки;
• из старого пылесоса.

Совет! Необходимый для устройства зернодробилки мотор можно извлечь из любой другой техники.

Прежде чем приступать к работе, нужно подготовить все необходимые материалы и инструменты. Вам понадобятся:

• набор разнообразных ключей;
• болты и сверла разного диаметра;
• дрель;
• зубило;
• молоток;
• пила и ножницы по металлу;
• уголки, а также пластины из металла и скобы;
• наждачная бумага.

В зависимости от способа изготовления и особенностей устройства, взятого за основу зернодробилки, этот список может отличаться. Также может понадобиться:

• измельчительный нож, его можно позаимствовать из старой или ненужной овощерезки, мясорубки и блендера;
• решетка мелкой фракции, через нее будет просеиваться зерно;
• отрезок трубы с диаметром около 10-15 см, через него измельченное зерно будет выходить из устройства.

Подготовив все необходимое, можно приступать к сборке зернодробилки.

Устройство из старой стиралки

Если разобраться, стиральная машина — практически готовое устройство для измельчения корма для животных. Остается только довести конструкцию зернодробилки до идеала путем незначительной модификации.

Совет! Для подобных целей лучше брать совсем старенькие (советские) модели стиральных машин. Их цилиндрическая форма идеально подходит для будущей зернодробилки, а мотор установлен снизу.

Для полноценной работы такой зернодробилки требуется дополнительный двигатель. Его рекомендуется устанавливать под верхней крышкой конструкции. Он крепится металлическими пластинами или уголками.

После этого изготавливаются ножи зернодробилки. Первый должен иметь обоюдоострую заточку, а его лезвие не должно касаться стенок устройства. Второй нож крепится к основному мотору, располагающемуся снизу. Для максимальной эффективности ножи устанавливаются таким образом, чтобы их вращение осуществлялось в противоположные стороны.

В крышке сверху необходимо прорезать небольшое отверстие для зерна. Для большего удобства рекомендуется изготовить и прикрепить воронку, чтобы сырье не просыпалось мимо. Чтобы обеспечить верхнему двигателю защиту от попадания мусора, пыли и других нежелательных компонентов, его накрывают защитным кожухом.

Принцип работы полученной зернодробилки напоминает кофемолку: вращение ножей в двух направлениях, и их большая площадь приводит к эффективной переработке сырья. Такое самодельное устройство без труда измельчит любую зерновую культуру.

Зернодробилка из болгарки

Пила с вращающимся диском полезна в хозяйстве не только для выполнения своих прямых задач. Из нее можно сделать мощную зернодробилку. За основу конструкции можно взять толстый фанерный лист. На него будут устанавливаться остальные части устройства. Для этого делают 2 отверстия для корпуса пилы и приемной емкости для измельченного сырья. К фанере корпус болгарки крепится болтами и скобами. Режущий диск заменяют на такой же обоюдоострый нож, как в случае изготовления зернодробилки из стиральной машины.

Внизу фанеры монтируют сетку, подходящую по размеру, в качестве креплений используют болты. Сетку можно также сделать своими руками. Например, взять ненужную кастрюлю и просверлить отверстия в ее дне. А можно вытащить сетку из металлического дуршлага.

Накопителем или так называемым бункером для зерна может служить обычная пластиковая бутылка на 5 л или канистра такого же размера. Еще один вариант бюджетной и самодельной дробилки для зерна готов к работе.

Измельчитель из пылесоса

Для сборки дробилки для зерна от старенького пылесоса потребуется только электромотор. Как и в предыдущем варианте, за основу конструкции берется прочный лист фанеры или ламината. В его центре вырезают отверстие, через которое будет ходить рабочий вал мотора.

Измельчающий нож изготавливают из стальной пластины. Подходящий размер: 20 см ширина и 1.5 мм толщина. Можно позаимствовать металлический диск у овощерезки. С помощью гаек нож крепится к валу электромотора.

Для камеры берется металлическое сито. Можно использовать как готовое изделие, так и сделать его самостоятельно. Удобнее всего будет предусмотреть съемную конструкцию сита с разным размером ячеек. Тогда помимо зерна получится измельчать в зернодробилке еще и овощи.

Чтобы сделать сито своими руками нужно раздобыть тонкий стальной лист, его длина не должна превышать 70 см. Его потребуется свернуть кольцом и закрепить в таком положении болтами. Для крепления нижний край кольца отгибается наружу, загнутый участок не должен быть шире 1,5 см.

Непосредственно под ситом крепится бункер для приема измельченного зерна. Эту функцию выполнит металлический таз или ведро. Для удобства загрузки зерна в рабочую емкость зернодробилки можно изготовить короб с подвижной заслонкой, которая контролировала бы подачу сырья.

Наверняка большая часть необходимых для изготовления бытовой зернодробилки расходных материалов и инструментов найдется в закромах сарая или гаража. Недостающие детали для зернодробилки можно приобрести на барахолке или в строительном магазине. Такая самодельная дробилка для зерна обойдется куда дешевле готового фабричного аналога. Имея в хозяйстве подобный агрегат, можно без усилий заготавливать корм для большинства  животных.

А Вы пробовали изготовить измельчитель своими руками?

Как сделать дробилку для зерна: видео

Дробилка для зерна своими руками © Геостарт

Рубрика: Инструменты и оборудование

Зернодробилка, созданная своими руками, не будет уступать по своим возможностям и особенностям изделий, продаваемых на строительном рынке. Главным узлом считается сам электродвигатель, который обладает довольно высоким показателем мощности и скорости вращения. Именно по этой причине большой популярностью обладают модели, которые созданы из деталей стиральной машинки либо из болгарки. Такие самостоятельно созданные конструкции считаются незаменимыми в домашнем хозяйстве.

Создание зернодробилки из болгарки

Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

Для начала мы берём прочный лист от фанеры . Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

К нижней части фанерного листка стоит при помощи болтов прикрепить специальную сетку, которая будет соответствовать по размеру и диаметру. Такие сетки можно купить в специальном магазине уже готовые или же сделать самостоятельно. К примеру, применять кастрюлю с просверлёнными в дне отверстиями либо старый дуршлаг.

В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.

Дробилка зерна из стиральной машины

• В условиях дома дробилка для зерна может выйти качественно и из старой ненужной стиральной машинки. Это будет уже более качественная модель, чем предыдущий метод создания дробилки.
• В общем, стиральная машинка уже включает в себя функции траворезки и корморезки, для этого её стоит лишь чуть-чуть изменить.
• Стоит сказать, что за основу лучше всего брать стиральные машинки более старого производства . Чаще всего они представлены цилиндрической формой, а двигатели располагаются в нижней части.
• Чтобы дробилка зерна смогла нормально функционировать, стиралку стоит оснастить дополнительным двигателем. Его стоит установить в верхней части, непосредственно под верхней крышкой.

Установить такой мотор нужно на металлические уголки либо на пластины. Как и в первом способе, следует создать металлический нож с обоюдоострой заточкой, режущая кромка обязана немного не доходить до краёв стенки.

Второй нож стоит установить на базовый двигатель, который будет располагаться внизу. Для того чтобы дробилка для зерна, которая создана своими руками, работала с максимальным эффектом, режущие ножи обязаны совершать вращения в противоположенные стороны.

В верхней крышке стоит прорезать особое отверстие для засыпания в него зерна. Стоит создать небольшую воронку, чтобы функционирование прибора происходило с минимальной потерей и большим комфортом. В виде воронки стоит применять совершенно любую пластиковую ёмкость с широким горлом либо создать небольшой короб из жестяного покрытия.

Если учитывать, что верхний двигатель будет функционировать в агрессивной среде, то стоит дополнить его пылезащитным кожухом. Его можно создать самостоятельно из пустой банки из-под краски. Возле нижнего мотора, в боковой стенке происходит прорез отверстия для выхода из него измельчённого зерна.

Принцип функционирования такого прибора довольно лёгок и интуитивно понятен. По большему счёту, такое изделие напоминает нам большую кофемолку. За счёт такой большой режущей поверхности и разностороннего вращения ножей, корморезка эффективно измельчает разные типы зерновых культур.

Конкретные чертежи использовать в этом случае не имеет смысла, так как такая модель стиральной машинки, взятой за основу, может сильно отличаться. Главным будет понять общий процесс функционирования прибора. Нужно отметить, что именно такого типа зернодробилка, сделанная самостоятельно, чаще всего применяется в домашних условиях.

Измельчитель зерна из пылесоса

Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

В качестве рабочей камеры, стоит применять уже готовое и приобретённое в магазине металлическое сито, но лучше всего будет, если вы создадите его самостоятельно. Если вы собираетесь осуществлять измельчение не только зерна, но и овощей, то сетка обязана обладать функцией съёмки, с разным общим диаметром в ячейках. В покупных продуктах такая взаимозаменяемость не создаётся .

Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом. Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб. Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма . В качестве дополнительных деталей вам понадобятся:

• Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
• Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
• Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

Разновидности машинок для измельчения зерна

По принципу функционирования машины для процесса измельчения зерна могут делиться сразу на несколько типов. К ним относится:

• Молотковая машина — в такой конструкции элементы для измельчения должны монтироваться на ротор, который будет вращаться в самом приёмном бункере.
• Роторная дробилка — рабочие камеры в агрегатах такого типа создаются из прочного металла, что придаёт машинке наибольшую прочность и надёжность. Детали для процесса измельчения ударяют о стенки бункера, вместе с этим осуществляя дробление зерна. При всём этом дробящие детали будут продолжать бить о стенки до того времени, пока зерно полностью не превратиться в смесь из мельчайших компонентов.
• Дисковая машина — в такой конструкции существуют дробящие ножи, которые будут крепиться на валу посредством специализированных дисков.
• Вадьцевая дробилка — она может совершать как дробление, так и перетирку зерна. Главным элементом в такой конструкции станут рифлёные вальцы. Они станут качественно перерабатывать лишь мокрый материал. Сухое зерно стоит предварительно смочить в воде.

Дробилки для домашнего использования

Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода . По такому признаку можно различить такие машинки, как:

• Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
• Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
• Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.

Производительность зернодробилок

Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.

Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.

Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.

В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

автор Зотов Матвей

Зернодробилка своими руками из электродвигателя. Дробилка для зерна – устройство, виды и изготовление своими руками. Технические характеристики и цены

Главная > Ремонт и отделка > Зернодробилка своими руками из электродвигателя. Дробилка для зерна – устройство, виды и изготовление своими руками. Технические характеристики и цены

В дачном хозяйстве всегда должно быть максимум подручных средств и предметов, облегчающих ежедневные заботы о доме, саде и огороде. Для сельского жителя совершенно нелишним будет наличие дробилки, с помощью которой можно размалывать как твердые материалы, так и хрупкие.

Данный аппарат используют для разрушения камней, раздавливания металлических предметов, древесины, бытового мусора, пластмассы и т. д. Это машинаприменяется как в промышленности, так и в быту.

В домашнем хозяйстве она может стать настоящим универсальным устройством. Опытные и экономные дачники во время весенне-летнего сезона собирают в отдельные кучи обрезку плодовых кустарников, сорняки, а затем перемалывают данный материал с помощью дробилки, создавая прекрасное удобрение для огородных растений и деревьев.

Типы дробилок

Данное устройство по типу использования подразделяется на дробилки для:

• пластмассы;
• бытового мусора;
• металла;
• дерева;
• камня.

Также данный аппарат классифицируют по размеру, выделяя машины крупного (0,3 м), малого (0,02 м) и среднего дробления (0,1 м).

В зависимости от особенностей аппарата выделяют:

• ножевые устройства;
• дробилки с конусообразным бункером;
• плиточные аппараты;
• роторно-ножевые машины.

Если вам необходимо расколоть твердые материалы, можно смело использовать ножевой аппарат . Он обладает мощностью, которая позволяет разрушать предметы подобного рода. А для того, чтобы измельчить их, применяют роторно-ножевые дробилки. Их основное назначение – вторичное дробление отходов . В настоящее время подобные аппараты выпускаются в малом количестве, так как дробилки иностранного производства постепенно вытесняют отечественные за счет лучшего качества.

На производстве чаще всего применяют такие аппараты, которые измельчают материал за счет сближения двух плит . Такие дробилки называются щековыми. Они прекрасно перерабатывают асфальт, железобетон, строительный камень. В отдельных случаях их даже применяют для дробления стекла и керамики.

Особо прочные строительные материалы перерабатывают конусными дробилками. Принцип их работы состоит в том, что в тот момент, когда два конуса, один из которых является стационарным, сближаются, твердый предмет раздавливается.

Удобными в домашнем применении считаются дробилки с валиками. Такую конструкцию также можно изготовить самостоятельно.

Нетвердые материалы, такие как древесина, бытовой мусор измельчают с помощью молотковой дробилки.

Как работает самодельный измельчитель?

Самодельный аппарат для перемалывания функционирует так же, как обычная мясорубка , в которой материал, проходя через приемную чашу (барабан) и попадая в систему дробления, быстро измельчается. Отделение для перемалывания состоит из фрезы и нескольких резаков. Производительность аппарата полностью зависит от показателя мощности. Так как самодельная дробилка будет использоваться только в домашних условиях, эта цифра не должна превышать 2,6 кВатт.

Делаем дробилку своими руками

Находясь в предвкушении создания настоящего агрегата, подготовьте следующие материалы :

• мотор ; приобретенный электродвигатель обеспечит создание бесшумной машины, способной перемалывать отходы в небольших количествах. В процессе работы он не выделяет вредных веществ, а его эксплуатация возможна как на открытом воздухе, так и в помещении. Единственный минус электромотора – это прямая зависимость от электропитания.
• пилы, имеющие толщину от 0,06 до 0,1 м, в количестве 10−20 штук (чем больше резаков, тем качественнее дробилка).
• шпильку для нанизывания пил,
• гайки и шайбы,
• металлические профтрубы (для создания каркаса дробилки),
• кожух и бункер, изготовленные из оцинкованного металла,
• сварочный аппарат.

Пошаговая инструкция:

Устанавливаем резаки

Собираем каркас дробилки

• Подготовленные металлические профтрубы сваривают между собой в раму. Внутри конструкции монтируют два профиля, необходимых для укрепления бункера и измельчающего блока.
• К раме приваривают металлический лист, в нем проделывают отверстия для мотора и барабана.
• Для стойкости конструкции к корпусу прикрепляют 4 ножки.
• Монтируют диск, обеспечивающий натяжение ремня. Он должен быть расположен так, чтобы пилы свободно передвигались. Кроме того, такое размещение позволит периодически регулировать дисковый ремень.

Установка кожуха и чаши для приема материала.

1. Кожух одевают на систему пил.
2. Бункер укрепляют непосредственно над режущим блоком.

Нюансы подготовки и сборки

• Перед непосредственной сборкой не поленитесь нарисовать небольшой чертеж – это позволит прояснить отдельные моменты сборки и избежать проблем при создании устройства.
• Для высокой производительности аппарата необходимо установить как можно большее число режущих дисков (до 25 штук) толщиной 0,1 м.
• При работе с более твердым материалом, чем древесина, лучше всего использовать моторный блок вместо электродвигателя, так как его мощность значительно выше.
• Если вы не хотите заботиться о периодическом подтачивании резаков машины, приобретите диски с легкосплавными насадками.
• Для создания напора материала в процессе измельчения, к конструкции, напротив бункера, следует прикрепить брусок.

Как применять самодельную дробилку?

Аппарат для измельчения, изготовленный своими руками, считается универсальным устройством. Работа с самодельной дробилкой не ограничивается переработкой листьев или иного мелкого мусора. Качественный аппарат, созданный по вышеизложенной инструкции, способен перерабатывать древесину и бытовые отходы.

Описанная конструкция, основанная на горизонтальном расположении режущих дисков, более надежна с точки зрения долговечности. В заводских вариантах дробилок пилы устанавливаются вертикально , что заставляет пользователя постоянно следить за влажностью попадаемых в аппарат стеблей. Влажное сырье способствует поломке устройств с таким расположением пил.

Изготовление самодельного измельчителя позволяет подобрать необходимую мощностью двигателя, соответствующую перерабатываемому материалу.

Таким образом, проявив немного фантазии и сноровки, можно добиться потрясающего результата. Ведь в то время как ваш сосед копит на дорогостоящую дробилку, вы уже будете вовсю применять технический «плод» ваших усилий. Благодаря качественной сборке самодельный аппарат для измельчения может стать универсальной машиной для дробления многих материалов, в том числе и твердых.

Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.

С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:

как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;

как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;

молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;

зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.

Изготовление основания измельчителя

При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.

Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)

Основание измельчителя состоит из:

1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.

Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.

В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.

Чертеж решета измельчителя

Решето состоит из:

1 – боковой пластины крепления, 2 – решета

Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.

Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.

Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.

Изготовление молоткового барабана

Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.

Рис. 3 Сборочный чертеж молоткового барабана

Молотковый барабан состоит из:

1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане

Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.

Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.

Процесс балансировки дробилки

Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.

Путем высверливания металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.

Рис. 4 Балансировка барабана

Балансировочная установка состоит из:

1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.

Зернодробилка своими руками видео

Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!

Значительно облегчает труд на животноводческих фермах. С помощью такого агрегата можно быстро и легко пополнить запасы корма для птиц и кроликов, а также изготовить комбикорм для крупного рогатого скота и перемолоть фрукты и овощи. В домашнем хозяйстве также может пригодиться зернодробилка. Своими руками ее может сделать практически каждый. Для этого не нужно особых знаний. При помощи устройства можно измельчать зерна, например, пшеницу для получения муки или же кукурузу.

Конечно, не так легко отыскать на рынке всевозможной сельскохозяйственной техники дешевую зернодробилку. Поэтому многие пытаются сделать ее самостоятельно. Для этого могут понадобиться старая бытовая техника или ее отдельные детали, навыки работы со сварочным аппаратом и некоторый опыт в токарном деле.

Устройство из старого пылесоса

Итак, как сделать зернодробилку своими руками из старого пылесоса? В данном случае особое внимание стоит уделить мотору. Эта деталь идеально подходит для изготовления зернодробилки небольших размеров. Помимо этого, понадобятся:

Приступаем к изготовлению основы

Что еще нужно, чтобы получилась зернодробилка? Своими руками чертежи выполнить не каждому под силу, но это именно то, что поможет собрать нормальный, а главное – работающий агрегат. В крайнем случае для наглядности можно использовать картинки уже готового аппарата. Для начала нужно создать основание зернодробилки. Для этих целей идеально подойдет лист фанеры, толщина которого составляет 1 сантиметр. Из него нужно вырезать квадрат, каждая сторона которого ровна 30 сантиметрам. Поверх готового основания следует прикрепить рабочий электродвигатель, взятый у старого пылесоса. При этом устройство должно выступать вниз на сантиметров 40.

Ножи из стальных пластин

Зернодробилка своими руками изготавливается очень быстро. Главное – заранее подготовить все детали. Рабочий орган подобного устройства – это нож. Он будет вращаться с большой скоростью. Благодаря этому происходит измельчение сырья. Для создания такого ножа можно использовать пластины из стали. Каждая деталь должна соответствовать следующим размерам: толщина – 1,5 миллиметра, длина – 20 сантиметров и ширина – 1,5 сантиметра.

При выборе материала стоит отдать предпочтение тому, который будет крепче, чем сталь. В данном случае можно использовать автомобильные держатели, а также другие похожие детали от различной бытовой техники. Зернодробилка, своими руками сделанная, может молоть лучше покупной, если правильно заточить ножи. Их следует сделать в виде лезвия. Две передние кромки необходимо обрабатывать по направлению оси вращения.

Что касается формы данной детали, то здесь можно и поэкспериментировать. Можно просто сделать углы скошенными или же придать ножам форму пропеллера. Вид каждой пластины стоит отрегулировать при помощи наждака.

Когда деталь будет готова, нужно просверлить отверстие, которое будет соответствовать валу двигателя. Нож можно закрепить на резьбовой хвостик. В данном случае понадобятся гайка, втулка и несколько шайб необходимого размера. Самодельная зернодробилка, своими руками изготавливаемая, почти готова.

Сито, бункер и рабочая камера

Чтобы обустроить камеру, где происходит перемол зерна, можно использовать полоску металла длиной 70 сантиметров и шириной 6 сантиметров. Эту деталь необходимо свернуть кольцом, отогнув при этом ребра в нужную сторону. Сделать это следует по всему периметру камеры.

Фланцы, которые при этом образуются, будут шириной не более 1 сантиметра. Это необходимо для установки сита и скрепления с основанием. Для более надежной фиксации дробилки стоит на равном удалении друг от друга, на нижней стороне уже готовой камеры, монтировать деревянный штифты.

Как видите, зернодробилка своими руками выполняется элементарно. При выборе сита стоит помнить, что для получения муки нужна мелкая сетка, а вот для крупного помола идеально подойдут ячейки, для фруктов или овощей – диски с множеством отверстий.

Завершающий этап

Зерно будет закладываться из бункера в рабочую камеру, где происходит его измельчение. Агрегат следует оборудовать специальным отверстием и, конечно же, сделать пластинчатую заслонку, которая позволит регулировать каждую подачу зерна. Бункер нужно установить на основание.

Под ситом стоит разместить специальную емкость, например, бак, ведро, кастрюлю или же таз. Это нужно для сбора продукции. На этом готова ваша зернодробилка. Своими руками можно сделать агрегат не только из пылесоса. Для этих целей прекрасно подходит старая стиральная машина.

Зернодробилка помогает многим владельцам ферм справиться с заготовкой корма, а также сэкономить немало денежных средств. При желании подобный агрегат можно смастерить самому. При этом не нужно обладать многими навыками.

Проблем с заготовкой кормов у владельцев приусадебных участков, которые содержат животных на своем подворье, всегда хватает. Особенно много хлопот с приготовлением дробленого зернового корма: найти транспорт, погрузить зерно, отвезти на мельницу, смолоть, привезти назад… Чтобы раз и навсегда избавиться от этих хлопот, хочу предложить конструкцию мощной самодельной зернодробилки, изготовленной из доступных материалов и деталей. Ее производительность 250-300 кг/час.

Сразу оговорюсь, что идея этой конструкции принадлежит не мне, описаний таких зернодробилок было опубликовано довольно много. Но эта более технологична в изготовлении, так как в ней использовано больше готовых деталей, не требующих сложной обработки.

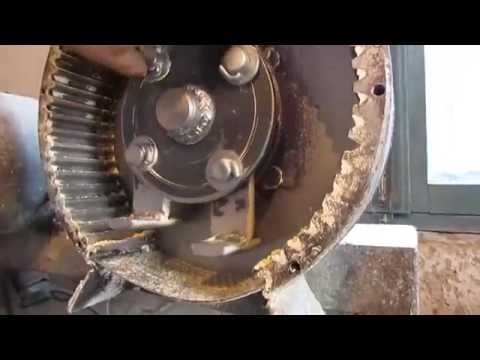

Корпус дробилки сделан из центральной шестерни планетарной передачи гусеничного трактора. Шестерня представляет собой толстостенный цилиндр с внешним диаметром 254 мм и внутренним зубчатым венцом. От нее на токарном станке нужно отрезать кольцо 1 шириной 85 мм (рис. 2). В одном из торцов кольца проточено посадочное место d232 мм и глубиной 10 мм для установки передней крышки 7.

Эта крышка (d230 мм) выточена из листовою металла толщиной 11 мм. Центральное отверстие d85 под посадочную шайбу подшипникового узла 6 высверливаем и растачиваем на токарном станке только после того, как передняя крышка будет установлена и приварена на свое место в корпусе дробилки.

Подшипник — самоцентрирующийся с зажимными втулками №1680206017 от комбайна СК-5 «Нива». Корпус подшипника — с торцевым креплением тремя болтами М10. Отверстия под них высверливаем в крышке и нарезаем резьбу M10 по месту.

Задняя крышка (рис. 3) — съемная, также выточена из листовой стали толщиной 11 мм. Она крепится к корпусу шестью болтами М8. Отверстия d9 мм под них в крышке размечаем с помощью делительной головки. В трех отверстиях для крепления корпуса подшипника, высверленных по месту, нарезаем резьбу M10, используя для разметки корпус подшипника как кондуктор.

После завершения всех токарных работ в корпусе дробилки вырезаем два отверстия d50 мм для входа и выхода зерна, привариваем к корпусу входной и выходной патрубки и площадку крепления.

Ротор зернодробилки (рис. 4) изготавливаем в следующем порядке. Сначала вытачиваем вал d30 мм и длиной 225 мм. Затем из стального листа толщиной 11 мм вырезаем на токарном станке кольцо с наружным диаметром 195 мм и внутренним — 30 мм. В кольце фрезеруем восемь радиально-лучевых пазов глубиной – 43 мм для установки пластин лопастей.

Заготовки пластин-лопастей (8 шт.) размером 55×75 мм вырезаем из рессорной стали и привариваем к кольцу ротора, вставив в лучевые пазы (см. рис. 4). Кольцо с установленным пластинами-лопастями привариваем к валу с помощью кондуктора на расстоянии 70 мм от переднего конца вала.

Сваренную заготовку ротора протачиваем на токарном стенке до d210 мм, а по ширине — до 68 мм. Протачивая ротор, необходимо учитывать, что радиальный зазор между его лопастями и зубчатым венцом корпуса должен быть не боле 1 мм. Здесь наблюдается вполне очевидная закономерность: чем меньше зазор, тем мельче помол зерна.

Собранную зернодробилку устанавливаем на сварной станине. Причем, ee высота должна быть такой, чтобы под выходной патрубок дробилки можно было свободно поставить достаточно большую емкость для смолотого зерна, например, 200-литровую бочку. При подборе электродвигателя для привода необходимо учитывать, что число оборотов ротора дробилки для качественного помола должно быть не менее 3000 в минуту, а мощность двигателя — не менее 3-4 кВт. Очень хорошо подходит, например, ЗИД-4,5. Направление вращения выбираем таким образом, чтобы помол шел по большому сектору корпуса (на рис. 2 вращение ротора показано стрелкой).

С. ТЮЛЮМДЖИЕВ, Калмыкия, Сарпинский р-н, с. Садовое
«САМ» №10/2001

В одной из статей на нашем сайте шел рассказ об изготовлении деревообрабатывающего станка своими руками (Деревообрабатывающий станок своими руками), изобретатели пошли дальше и приспособили к данному станку самодельную зернодробилку изготовленную буквально из отходов металлообработки. Причем зернодробилку можно использовать не только с данным станком, а и с любым другим подходящим приводом.

Фото. 1 Зернодробилка своими руками.

Самодельная зернодробилка состоит, как видно на фотографиях, из корпуса, ножа для дробления, сетки, и привода для подключения электродвигателя. Корпус изготовлен из стали толщиной 3 мм, диаметр 250 мм. Нож для дробления зерна изготовлен из полотна старой ножовки по дереву.

Привод для подключения электродвигателя, все от старого движка стиральной машинки. Двигатель разбирается, используются верхняя и нижняя крышки с подшипниками и вал со шкивом. Как видите ничего изобретать не надо, все в готовом виде.

В качестве регулятора подачи зерна использована пластина, можно заменить шаровым краном. Ограничивать подачу зерна надо обязательно, от этого и от размера ячеек сетки, зависит качество помола зерна.

Используя 40 уголок самодельная зернодробилка крепится к станку, привод осуществляется через ременную передачу.

Изначально для работы зернодробилки использовался привод от старого двигателя стиральной машины, но скорость помола была низкая (хотя при небольших объемах помола вполне достаточно) поэтому и осуществили переделку.

виды и характеристики, критерии подбора, как сделать своими руками, обзор популярных моделей, их плюсы и минусы

Зернодробилка является универсальным аппаратом, который измельчает зерновые культуры. Они составляют рацион домашних животных и птицы. Данный аппарат экономит время на проведение этих операций. Рекомендации, которые дают специалисты, позволят правильно выбрать оборудование.

Содержание

• Виды
  • Молотковая
  • Роторная
  • Дисковая
  • Вальцовая
• Машины по типу привода
  • Ручная
  • Пневматическая
  • Электрическая
• Характеристики
  • Особенности
  • Плюсы и минусы
• Критерии выбора
• Как сделать своими руками
• Популярные модели
  • Зубренок-Маис
  • ЗУБР-2
  • Умница Дон КБЭ-180 2,5 кВт
  • Циклон ИЗКБ-2
  • ФЕРМЕР ИЗЭ-25М
  • Greentechs ИЗ-05 (170 кг/час)
  • УралСпецМаш ИЗ-14 (Фермер-300)
• Как ухаживать, что важно знать
  • Советы опытных владельцев
• Заключение
• Видео-обзор зернодробилки «Фермер IZE-05»

Виды

Типы машин по принципу работы:

Молотковая

В этом приборе детали, выполняющие переработку сырья, вмонтированы на ротор. Его вращение осуществляется в приемном бункере.

Роторная

В этой зернодробильной установке рабочие камеры изготовлены с применением прочного материала. Элементы, которые измельчают злаковые культуры, соприкасаются со стенками бункера.
Процесс осуществляется до их превращения в мельчайшие фракции.

Дисковая

В этом приборе ножи зафиксированы на валу. Это происходит за счет специально предназначенных дисков.

Вальцовая

С помощью этого аппарата зерно, как дробится, так и перетирается. Основную деталь составляют рифленые вальцы, способные осуществить переработку мокрого материала.
Поэтому зерно, которое сухое, заранее смачивается в воде.

Машины по типу привода

Зернодробилки по типу привода делятся на 3 вида

Ручная

Этот прибор относится к наиболее удобным в эксплуатации. С его помощью продукт измельчается до крупного помола. Он впоследствии будет составлять рацион взрослых особей животных.

Пневматическая

Данная машина способна переработать кукурузу. Такой агрегат предельно быстро может измельчить зерно в незначительные фракции. Их включают в еду, предназначенную для мелких питомцев.

Электрическая

Для данного прибора характерна повышенная производительность. Его отличает простота конструкции. Не имеет больших габаритов, поэтому зачастую приобретается для работы в фермерских хозяйствах.

Характеристики

Такой агрегат предназначен для измельчения злаковых и соевых культур. Это осуществляется за счет механизмов, включенных в конструкцию. В дальнейшем полученный полуфабрикат сортируется по размерам с примением сита. Рабочими инструментами оборудования являются молотки, ножи. Их действие запускается электрическим приводом.

Особенности

К ним относятся незначительные детали, которые не столько сказываются на производительности, сколько делают функционал удобнее, что облегчает работу пользователя. Благодаря этому помол улучшается и экономится время. Разные молоточки позволяют измельчать не только цельное зерно, но и целые колосья, в том числе и стебли.

С помощью ножей-молоточков измельчаются разнообразные зерновые культуры (ячмень, кукуруза, гречка и др. ) до требуемой фракции, а также маслянистые. К ним относится шрот подсолнечника. Таким образом, получается отличный корм для домашней птицы и животных.

Агрегаты позволяют измельчать кукурузу, траву, сено. Для приготовления таких кормовых смесей показано пользоваться кормоизмельчителем.

Плюсы и минусы

Плюсы

Эксперты отмечают, что корморезки характеризуются отличной производительностью. Их удобно использовать для выполнения работ. Оборудование редко выходит из строя. За счет простого внутреннего устройства провести ремонт дробилки зерна можно самостоятельно без помощи специалистов. Это объясняется доступной стоимостью комплектующих частей. Также можно пользоваться запасной деталью от иной модели. Если требуется аппарат, его легко можно транспортировать за счет компактности.

Минусы

Среди недостатков выделяется отсутствие емкости, предназначенной под готовый продукт. В некоторых моделях не предусмотрена электрозащита. Поэтому прибор не защищен от перепадов напряжения.

Критерии выбора

Основным критерием при выборе является ориентир, определяющий крупность помола, что зависит от производительности. Необходимо учитывать, какая зерновая культура будет основной. Необходимо знать, что пластичное перерабатывается методом растирания.

Мнение эксперта

Куликов Владимир Сергеевич

Следует обращать внимание на материалы, из которых изготовлено оборудование, так как от этого зависят сроки эксплуатации. Лучшим вариантом для корпуса является твердая сталь, которая не подвержена деформации. Толщина металла должна быть достаточной, что позволит выдерживать значительный вес. Покраска изделия (предпочтительнее порошковая) – равномерная, что предотвращает коррозию.

Механизмы измельчения могут быть щековые, конусные, валковые, роторные. В основе щекового механизма – две плиты: подвижная и фиксированная. Зерновые культуры перемалываются по типу мельницы, поэтому рекомендовано применять для пластичных. В конусной задействованы конусы. Валковые применяются для крупного зерна. Наиболее распространенным вариантом являются роторные, которые перемалывают любые злаки вместе с сеном до однородной массы. В связи с этим при покупке агрегата, следует определиться, с какой целью он будет использован. От требуемых объемов перерабатываемой продукции зависит показатель мощности.

Как сделать своими руками

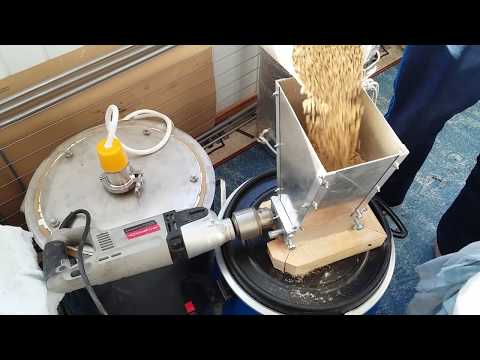

1-Зернодробилка из УШМ 2-Зернодробилка из стиральной машины

Данный прибор можно изготовить самостоятельно. Произвести зернодробилку можно с помощью угловой шлифовальной машинки. В основании конструкции задействуется прочный лист фанеры. Она служит для закрепления основополагающих деталей аппарата. Чтобы закрепить шлифовальную машинку требуется пользоваться скобами, болтами. В качестве дробилки для зерна можно пользоваться металлическим диском с обоюдной заточкой. На нижней части листа крепится сетка. Пластиковая бутылка может послужить бункером для злаковых культур.

Сделать аппарат можно с помощью стиральной машины. Принцип работы идентичен кофемолке. Он предусматривает измельчение исходного продукта посредством ножей, встроенных в барабан. Первый мотор должен быть вмонтирован на дно бака машины. В этой части производят монтаж сетки и окна, предназначенного для выхода готовой продукции. Второй двигатель надо установить рядом с входным отверстием у основания.

Монтаж защитного кожуха исключит засорение аппарата пылью. Валы моторов нужно установить под углом в 25 градусов, что дает возможность им вращаться разнонаправлено. Важно установить на бункер щитовой затвор, так как собранный агрегат характеризуется высокой производительностью. Под собранной установкой выполняется монтаж емкости, в которую транспортируется перемолотое зерно. Специалисты рекомендуют на выходной люк смонтировать рукав. Он исключит разлетания зерна в различные стороны.

Популярные модели

Представленные на рынке модели позволяют сделать работу фермера продуктивной. Стоит выбирать прибор от производителя с репутацией. Он будет служить продолжительный период.

Зубренок-Маис

Данная модель прекрасно совмещает характеристики корморезки и лущилки. За счет этого покупка прибора выгодна с экономической стороны. В этом оборудовании имеется электромотор, способный в течение часа измельчить 140 кг зерна. Компактность модели позволяет выполнять ее транспортировку. Оборудование имеет длительный срок эксплуатации.

ЗУБР-2

Крупорушка обладает широкими функциональными возможностями. С ее помощью можно измельчать зерновые и перемалывать корнеплоды. Мотор расположен горизонтально, что снижает нагрузку на вал. Это позволяет продлить срок службы прибора. Высокая производительность подтверждается переработкой за час 180 кг зерна. Эксперты такую модель ценят за многофункциональность.

Умница Дон КБЭ-180 2,5 кВт

С помощью зернодробильной установки можно приготовить вкусную пищу для животных. Такой агрегат прекрасно справляется с переработкой зерновых и бобовых. Прибор оснащен однофазным электромотором мощность, которого составляет 2,5 кВт. На протяжении часа аппарат перерабатывает 200 кг зерна.

Пользователь на свое усмотрение может определиться с величиной помола. Специалисты утверждают, что оборудование имеет высшее качество сборки, поэтому обладает значительным ресурсом. В процессе работы отсутствует вибрация.

Циклон ИЗКБ-2

Такой измельчитель кормов востребован покупателями. Он доступен по стоимости и демонстрирует хорошую производительность. Прибор отлично справляется с переработкой злаковых культур и корнеплодов. Электромотор мощностью 1,8 кВт обеспечивает перемалывание 5 кг зерна за час. В этом кормоизмельчителе основополагающей деталью является ножевой барабан.

ФЕРМЕР ИЗЭ-25М

Разработчики произвели крупорушку с учетом запросов сельхозпроизводителей. За счет этого конструкция характеризуется высокими показателями прочности. Она прослужит длительный период. Пользователь по своему усмотрению может определяться с вариантами помола. Двигатель 1,3 кВт обеспечивает отменные параметры производительности аппарата. Пользователи на практике убедились, что зерно дробится качественно. Прибор выходит из строя редко. Владельцам оборудования нравятся его компактные размеры.

Greentechs ИЗ-05 (170 кг/час)

Такая модель отличается среди иных необычной конструкцией. В ней бункер произведен в виде разрезанной пополам воронки. Крупорушка отлично подходит в хозяйствах, в которых имеется незначительное поголовье животных. С помощью данного прибора можно измельчить любые овощи. Производитель предусмотрел в аппарате удобную ручку, что значительно облегчает его транспортировку. Качество сборки определяет продолжительный срок эксплуатации кормоизмельчителя.

УралСпецМаш ИЗ-14 (Фермер-300)

Модель характеризуется компактными размерами. Вместительный бункер и электрический двигатель мощностью 1,2 кВт позволяют произвести переработку 300 кг зерна в час. Эксперты считают, что основным достоинством модели является возможность осуществлять регулирование помола. Работать на нем можно продолжительное время. Конструкция снабжена нижними и боковыми ситами, дополнительным ножом. В ножах использована закаленная сталь, толщина которой составляет 0,6 мм.

Как ухаживать, что важно знать

Не допускать попадания в оборудование мусора, камней, посторонних предметов. В ходе помола пользователь должен следить за наполняемостью мешка, предназначенного для сбора переработанного сырья. Стоит помнить, что его избыток станет причиной неисправности аппарата.

Советы опытных владельцев

Пользователи с опытом рекомендуют соблюдать несколько правил при использовании крупорушки. В первую очередь необходимо, чтобы беспрерывная работа аппарата не превышала тридцати минут. В дальнейшем прибор нужно отключить на десять минут. Это позволит полностью остыть мотору и вращающимся элементам. Также нельзя оставлять оборудование, включенное на холостом ходу свыше пяти секунд.

Чтобы безопасно пользоваться корморезкой, нужно обеспечить заземление. Применять ее можно только после осмотра всех комплектующих на предмет их исправности. Обязательно все неисправности устраняются. Только после этого можно пользоваться оборудованием по назначению. Если имеются поломки шнура, то запрещено эксплуатировать аппарат.

При работе мотора и вращения барабана нельзя заниматься разборкой прибора. Также запрещается выполнять работы, связанные с очищением молотков и решета. В это время не разрешается перемещать оборудование на иное место. Пользователь не должен заниматься ремонтными работами.

Если машина продолжительный период находилась в простое, то вначале надо, чтобы она поработала впустую. Для этого нужно выполнить запуск мотора и остановить агрегат, включенный на десять минут. Такая последовательность действий необходима, так как позволяет просушить обмотки.

Какой зернодробилкой пользуетесь Вы?

РучнойЭлектрической

Заключение

Использование зернодробильной установки облегчает работу фермеров в кормлении скота. Поэтому они присутствуют в каждом приватном хозяйстве.

Такое оборудование ценится за счет следующих характеристик:

• Измельчения зерна, корнеплодов.

• Величину помола пользователь может отрегулировать.

Выбрать качественное оборудование можно, соблюдая советы специалистов. Лучше отдать предпочтение известным производителям. Правильный уход продлит срок службы.

Читайте также другие полезные статьи:

• Садовый измельчитель для травы и веток. Выбираем лучший
• Как выбрать мотоблок? Советы, рейтинг, обзор моделей
• Какой мотокультиватор выбрать? Обзор моделей и характеристик
• Бензиновая самоходная газонокосилка. Как выбрать, рейтинг лучших

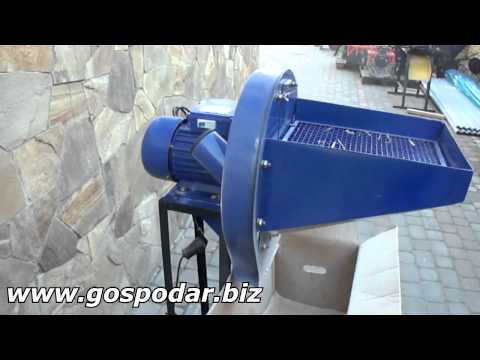

Видео-обзор зернодробилки «Фермер IZE-05»

Зернодробилка своими руками: краткая инструкция :: SYL.ru

Персональная дробилка для зерна значительно облегчает труд на животноводческих фермах. С помощью такого агрегата можно быстро и легко пополнить запасы корма для птиц и кроликов, а также изготовить комбикорм для крупного рогатого скота и перемолоть фрукты и овощи. В домашнем хозяйстве также может пригодиться зернодробилка. Своими руками ее может сделать практически каждый. Для этого не нужно особых знаний. При помощи устройства можно измельчать зерна, например, пшеницу для получения муки или же кукурузу.

Конечно, не так легко отыскать на рынке всевозможной сельскохозяйственной техники дешевую зернодробилку. Поэтому многие пытаются сделать ее самостоятельно. Для этого могут понадобиться старая бытовая техника или ее отдельные детали, навыки работы со сварочным аппаратом и некоторый опыт в токарном деле.

Устройство из старого пылесоса

Итак, как сделать зернодробилку своими руками из старого пылесоса? В данном случае особое внимание стоит уделить мотору. Эта деталь идеально подходит для изготовления зернодробилки небольших размеров. Помимо этого, понадобятся:

1. Фанера толщиной 1 сантиметр.
2. Гайки, шайбы и втулка.
3. Бункер со специальной заслонкой.
4. Деревянные штифты.
5. Металлическая полоска, необходимая для создания рабочей камеры.
6. Стальные пластины, которые будут служить ножами.

Приступаем к изготовлению основы

Что еще нужно, чтобы получилась зернодробилка? Своими руками чертежи выполнить не каждому под силу, но это именно то, что поможет собрать нормальный, а главное – работающий агрегат. В крайнем случае для наглядности можно использовать картинки уже готового аппарата. Для начала нужно создать основание зернодробилки. Для этих целей идеально подойдет лист фанеры, толщина которого составляет 1 сантиметр. Из него нужно вырезать квадрат, каждая сторона которого ровна 30 сантиметрам. Поверх готового основания следует прикрепить рабочий электродвигатель, взятый у старого пылесоса. При этом устройство должно выступать вниз на сантиметров 40.

Ножи из стальных пластин

Зернодробилка своими руками изготавливается очень быстро. Главное – заранее подготовить все детали. Рабочий орган подобного устройства – это нож. Он будет вращаться с большой скоростью. Благодаря этому происходит измельчение сырья. Для создания такого ножа можно использовать пластины из стали. Каждая деталь должна соответствовать следующим размерам: толщина – 1,5 миллиметра, длина – 20 сантиметров и ширина – 1,5 сантиметра.

При выборе материала стоит отдать предпочтение тому, который будет крепче, чем сталь. В данном случае можно использовать автомобильные держатели, а также другие похожие детали от различной бытовой техники. Зернодробилка, своими руками сделанная, может молоть лучше покупной, если правильно заточить ножи. Их следует сделать в виде лезвия. Две передние кромки необходимо обрабатывать по направлению оси вращения.

Что касается формы данной детали, то здесь можно и поэкспериментировать. Можно просто сделать углы скошенными или же придать ножам форму пропеллера. Вид каждой пластины стоит отрегулировать при помощи наждака.

Когда деталь будет готова, нужно просверлить отверстие, которое будет соответствовать валу двигателя. Нож можно закрепить на резьбовой хвостик. В данном случае понадобятся гайка, втулка и несколько шайб необходимого размера. Самодельная зернодробилка, своими руками изготавливаемая, почти готова.

Сито, бункер и рабочая камера

Чтобы обустроить камеру, где происходит перемол зерна, можно использовать полоску металла длиной 70 сантиметров и шириной 6 сантиметров. Эту деталь необходимо свернуть кольцом, отогнув при этом ребра в нужную сторону. Сделать это следует по всему периметру камеры.

Фланцы, которые при этом образуются, будут шириной не более 1 сантиметра. Это необходимо для установки сита и скрепления с основанием. Для более надежной фиксации дробилки стоит на равном удалении друг от друга, на нижней стороне уже готовой камеры, монтировать деревянный штифты.

Как видите, зернодробилка своими руками выполняется элементарно. При выборе сита стоит помнить, что для получения муки нужна мелкая сетка, а вот для крупного помола идеально подойдут ячейки, для фруктов или овощей – диски с множеством отверстий.

Завершающий этап

Зерно будет закладываться из бункера в рабочую камеру, где происходит его измельчение. Агрегат следует оборудовать специальным отверстием и, конечно же, сделать пластинчатую заслонку, которая позволит регулировать каждую подачу зерна. Бункер нужно установить на основание.

Под ситом стоит разместить специальную емкость, например, бак, ведро, кастрюлю или же таз. Это нужно для сбора продукции. На этом готова ваша зернодробилка. Своими руками можно сделать агрегат не только из пылесоса. Для этих целей прекрасно подходит старая стиральная машина.

Зернодробилка помогает многим владельцам ферм справиться с заготовкой корма, а также сэкономить немало денежных средств. При желании подобный агрегат можно смастерить самому. При этом не нужно обладать многими навыками.

Измельчитель своими руками из стиральной машины

Зернодробилка в небольшом фермерском хозяйстве вещь незаменимая, ведь «дробилка» является кормовой базой для скота, и готовить ее вручную каждый раз более чем трудоемко. Можно купить за большие деньги заводскую мельницу для зерна, а можно самому сделать производительный прибор из старой стиральной машины, и будет не хуже. Как это сделать, будет рассмотрено позже.

Есть ли смысл превращать “стиралку” в мельницу?

Для тех, кто ищет легкие пути, проще всего обратиться в ближайшую торговую точку, реализующую такие устройства, и купить зернодробилку достаточной производительности. Конечно, на это придется потратиться, но результат будет гарантирован. Но на наш взгляд лучше сделать такую ​​адаптацию своими руками, в ней вы проявите свое творческое «я», сэкономите деньги, да и вообще будет о чем потом вспомнить.

Также нужно понимать, что создавая самоделку своими руками, вы даете вторую жизнь старой стиральной машине, избавляетесь от старого хлама, превращая ее в нужную вещь. Кроме того, вы обогатитесь новыми знаниями и навыками, которые непременно пригодятся в жизни. Не думайте, что мы кого-то заставляем делать самоделки, если вы никогда не “плотно общались” с техникой и не имеете к этому никакого интереса, то никто не сможет вас мотивировать на это. Но если вы уже что-то сделали своими руками, то никакой дополнительной мотивации не требуется.

Из б/у «стиралки» действительно можно сделать не только зернодробилку, прочитав другие статьи на нашем сайте, вы в этом убедитесь. В частности, наши специалисты предлагают сделать наждак из стиральной машины, бетономешалки и других полезных вещей, которые непременно пригодятся в хозяйстве.

Внимание! Предлагаемая нами конструкция зернодробилки предполагает минимальную переделку «стиралки» типа Оки или другой круглой машины аналогичной конструкции.

Устройство зернодробилки и комплектующие к ней

Основой нашей зернодробилки будет стиральная машина Ока, которую мы даже не будем разбирать. Единственное, что нам нужно будет снять с него активатор, точнее его вращающуюся пластиковую часть, остальное нам понадобится. Откручиваем активатор и убираем машину пока в сторону. Теперь приступим к подбору инструментов, нам понадобится:

• дрель;
• набор проверен;
• плоскогубцы;
• набор ключей рожковых и торцевых;
• болгарский;
долото
• ;
• молоток.

Нам также нужны некоторые компоненты, которые помогут подвергнуть нашу машину некоторой переделке. Болты и гайки разных размеров, секатор, втулка и фланец, жестяная и резиновая прокладка, мелкозернистая решетка (2-3 мм).

С инструментами и комплектующими разобрались, теперь рассмотрим общую идею и конструкцию будущей зернодробилки. Устройство будет очень вместительным, так как под зерновой бункер отведен весь моечный бак. Вместо активатора будут ножи для измельчения зерна, а ограничительная мелкозернистая решетка не даст неизмельченному зерну выпрыгнуть из бункера. Только дробленое зерно будет проходить через такую ​​решетку, проскальзывать через специальную воронку и падать в заранее установленное ведро.

Важно! Зерно, которое засыпается в бункер, он же промывной бак, будет постепенно опускаться вниз, а вылезать будет измельченная «дробилка».

Сборка

Приступаем к конструированию мельницы для зерна своими руками. Начнем с простого – установим ножи измельчителя. Вам нужно будет надеть нож на шкив толщиной 6 см, для этого вам придется изготовить или подобрать фланец, который бы с одной стороны насаживался на шкив, а с другой закреплял нож (тип фланца будет зависеть от модель конкретной машины и тип ножа измельчителя).

Одев нож, мы должны будем следить за тем, чтобы частицы муки и зерна не попадали в приводной механизм мясорубки. Для этого вырежем из жести заплатку и закрепим ее, надев на втулку чоппера, а сверху нужно будет надеть резиновую заплатку. Убедитесь, что заплатки не мешают вращению механизма.

Важно! Чтобы лучше защитить механизм от мучной пыли, можно дополнительно уплотнить резиновую прокладку силиконовым герметиком.

Теперь оборудуем воронку для удаления измельченного зерна. Как известно, слив стиральной машины находится в самой нижней точке бака для стирки. Мы воспользуемся этим и превратим сливное отверстие в зерноотвод.

• С помощью зубила и молотка расширяем сливное отверстие так, чтобы его диаметр стал 12-15 см.
• Берем кусок трубы соответствующего диаметра и вставляем в расширенное отверстие
• Отводим трубу в сторону. Теперь дробленое зерно будет выходить из бункера и высыпаться в контейнер.

Далее самый сложный этап – закрепить мелкозернистую решетку под нужным углом в бункере, не допуская зазоров между краями решетки и стенками бункера, иначе зерно будет проскальзывать в щели, и будет оказаться в одном контейнере с «дробилкой». Вам необходимо сделать следующее:

1. Определить радиус вращения ножей измельчителя и сделать отметку в точке максимума.
2. Немного отступите от отметки и проведите прямую линию – это граница, на которой нужно установить мелкозернистую решетку.
3. Теперь ваша задача вырезать решетку так, чтобы она ровно подходила под углом от стенки к стенке бункера практически без зазоров. Получится сложная фигурка, которую нужно будет надежно закрепить.
4. Максимально надежно прикрутите решетку к стенкам бункера. Если есть возможность, его можно даже сварить.
5. Промазываем щели холодной сваркой или автогерметиком и даём высохнуть.

Теперь можно сказать, что у вас получилось сделать мельницу для зерна своими руками, можно переходить к испытаниям. Выставляем на панели управления режим, предполагающий максимальное вращение активатора, около 3 минут и запускаем нашу зернодробилку. Смотрим, как вращается нож, и прислушиваемся к посторонним звукам. Затем проверяем, как греется двигатель, нет ли чрезмерного трения в приводном механизме.

Проверив все это, можно переходить к первым «полевым испытаниям» нашей зернодробилки. Насыпьте в бункер ведро зерна, закройте его сверху обычной крышкой от стиральной машины и запустите агрегат. При этом не забудьте подставить емкость для дробленого зерна. Вот и все, надеемся, у вас все получится!

Сборка дробилки солода своими руками | Homebrew Talk

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы Контейл
• Дата начала 24 сентября 2017 г.

Help Support Homebrew Talk — форум для обсуждения пивоварения, вина, медовухи и сидра:

Контейнер

Известный член

• 24 сентября 2017 г.

• #1

Привет!

Итак, я новичок в домашнем пивоварении, и у меня все еще есть некоторые необходимые вещи, чтобы наконец начать брожение. Сейчас сезон сидра, так что я нашла рецепт, как приготовить Graff. Это требует использования солода, и я обнаружил, что его нужно измельчить! Итак, теперь я делаю свою собственную дешевую дробилку. У меня могут возникнуть некоторые вопросы по пути, и любые советы будут оценены!

ДРОБИЛКА 3000 : Мысли до сих пор

– Собираюсь сделать что-то маленькое, так как самое большее, что я варю, это 5 галлонов всего, и мне не нужно дробить более 5 фунтов солода

– Собираюсь перевернуть немного 1,5-дюймовая алюминиевая ложа для роликов будет с накаткой. Надеюсь, я не недооцениваю твердость солода, но алюминий подойдет

– Мне нужно выяснить, как заставить ролики вращаться синхронно

– Вероятно, используйте ручную рукоятку вместо электрической, так будет дешевле

-Хоппер



магно

Специалист по шумоподавлению

• 24 сентября 2017 г.

• #2

Несколько мыслей:

На моей мельнице (и на большинстве известных мне домашних мельниц) работает только один из валков. Ролик без привода вращается синхронно с катком с приводом естественным образом, поскольку зерно захватывается катком с приводом.

Привод мельницы в действие может быть ненамного дороже, если вы используете для этого ручную дрель. Это то, что я делаю, и это работает довольно хорошо.

Вы можете подумать о том, как отрегулировать расстояние между роликами.

С нетерпением жду, что ты придумаешь!



Контейнер

Известный член

• 24 сентября 2017 г.

• #3

Спасибо! Я не знал, что большинство из них не синхронизированы с шестернями, что, безусловно, упрощает задачу. Я мог бы сделать ручку съемной на тот случай, если дрель не будет использоваться в данный момент. плохо найти способ включить регулируемый интервал



Джтратклифф

Член поддержки

• 24 сентября 2017 г.

• #4

Если вы не настроены на вальцовую мельницу, мельница типа Corona в ковше Хомера является приемлемым вариантом… Особенно для BIAB, где не так важна неповрежденная шелуха… Но с предварительным кондиционированием зерна даже корона оставляет приличную шелуху. … Мельницы можно найти примерно за 15-24 доллара, гомеровские ведра сколько, 4 доллара? Нужен лом 2х4 и дрель.

В потоке ведра есть уродливая мельница для мусора… моя версия похожа на эту: https://www.homebrewtalk.com/showpost.php?p=8000674&postcount=2035

Я думаю, что мог бы даже скопировать Дизайн Уилзера:
https://www.homebrewtalk.com/showpost.php?p=1308996&postcount=144



Контейнер

Известный член

• 24 сентября 2017 г.

• #5

Вчера вечером я уже сделал ролики, так что я уже взялся за их дизайн, лол. Я думаю, что ролик был бы классным проектом, хотя я давно не заполнял свой проект «Сделай сам». У меня тоже должно быть все, чтобы сделать ролик дизайн



Контейнер

Известный член

• 24 сентября 2017 г.

• #6

Говоря о роликах…

Мне стыдно даже фотку показывать из-за того, насколько плох нанарал, но… зернам все равно!

Посмотреть вложение 1506278137896.jpg



Джтратклифф

Член поддержки

• 24 сентября 2017 г.

• #7

Мне они симпатичны!

С нетерпением ждем готового продукта!



Контейнер

Известный член

• 24 сентября 2017 г.

• #8

Спасибо!



Вильзербрюер

BIAB Expert Tailor

• 24 сентября 2017 г.

• #9

Ролики выглядят хорошо, теперь все, что вам нужно сделать, это удерживать их на заданном зазоре и поворачивать. Не уверен, какого они диаметра, но более крупные ролики требуют огромного крутящего момента при полной загрузке зерном. Один из способов обхода заключается в том, чтобы подавать только небольшую площадь роликов, если, конечно, у вас нет рычага двигателя для вращения мельницы.



Контейнер

Известный член

• 24 сентября 2017 г.

• #10

Я думал установить зазор 0,038, будет ли это хороший общий размер?



day_tripp

Специалист по сбыту структурных изоляционных лент

• 24 сентября 2017 г.

• #11

Фреза с фиксированным зазором будет сложной задачей. Есть некоторая зависимость от рисунка и глубины накатки, но на моей мельнице 0,038 было бы «просто нормально» для ячменя и слишком рыхло для пшеницы, ржи и тому подобного.
Когда мне лень, я справился с 0,035 для смешанной засыпи, но это все еще не оптимально для более мелких зерен, которые лучше работают при 0,030…

Ура!



Бобби_М

Продавец и пивовар

• 25 сентября 2017 г.

• #12

Вы удивитесь, насколько тверды некоторые виды солода. Если вы когда-нибудь планируете перемалывать ржаной или декстриновый солод, такой как карапилы, эти алюминиевые накатанные рифления будут отполированы до гладкости в кратчайшие сроки.



Контейнер

Известный член

• 25 сентября 2017 г.

• №13

Я всегда мог сделать несколько роликов из нержавеющей стали по пути



Джтратклифф

Член поддержки

• 25 сентября 2017 г.

• №14

Бобби_М сказал:

Вы удивитесь, насколько тверды некоторые виды солода. Если вы когда-нибудь планируете перемалывать ржаной или декстриновый солод, такой как карапилы, эти алюминиевые накатанные рифления будут отполированы до гладкости в кратчайшие сроки.

Нажмите, чтобы развернуть…

Ух ты! Действительно?

Как быстро? 100 фунтов? 1000?

ага, только что посмотрел по шкале Мооса… 2-2,9 для алюминия против 5-8,5 для стали…

Твердость алюминия примерно такая же, как у меди или золота… Я не понял…

Черт возьми, каменная соль — это 2! Ноготь на пальце 2,5!



Бобби_М

Продавец и пивовар

• 26 сентября 2017 г.

• №15

Чтобы представить это в перспективе, МНОГИЕ люди изнашивают свои накатки на популярной коммерческой мельнице (какой-то стальной сплав) до такой степени, что они не получают хороший корм для зерна. Я предполагаю, что это после 1000 фунтов.



Контейнер

Известный член

• 26 сентября 2017 г.

• №16

Ничего себе, это действительно удивительно, я никогда не думал, что зерно может так сильно изнашивать ролики



дьяволы4евер

Известный член

• 20 октября 2017 г.

• # 17

Да, мой БК сбит. Накатка гладкая, вероятно, использовалась менее 1000 фунтов. Итак, я купил MM2-Pro с роликами из закаленной стали, которые должны выдерживать более 200 000 фунтов!



Recirc Улучшения eBIAB: Whirpool Recirc, новая мельница, датчик температуры, новый мешок?

• теннессиан_87
• 12 апреля 2022 г.
• Пивоварня BIAB

Ответы

23

просмотров

1К

6 мая 2022 г.

оди

Зерновая мельница сломана. ..

• Zenmeister
• 10 июня 2021 г.
• Приготовление полностью зернового и частичного затора

2

Ответы

51

просмотров

3К

29 ноября 2021 г.

passpawn

добавление солода на вторичном этапе

• ДжинДэниелс1963
• 7 июня 2022 г.
• Общее обсуждение домашнего пивоварения

Ответы

12

просмотров

431

8 июня 2022 г.

BrewnWKopperKat

Пивоварение с СДВГ

• TheHardWay
• 5 июля 2022 г.
• Представление новых участников

Ответы

7

просмотров

364

9 июля 2022 г.

TheHardWay

Ход строительства пивоварни и бара

• Chris112
• 8 февраля 2022 г.
• Проекты своими руками

Ответы

11

просмотров

2К

11 мая 2022 г.

Крис112

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

• Привет, снова в седле… и встряхнул 🙂

  • Последнее: bellhp
  • 3 минуты назад

  Представление новых участников

• Что я сделал сегодня за пивом

  • Последнее: seanjwalker1
  • 4 минуты назад

  Общее обсуждение домашнего пивоварения

• п

  Соложение дикорастущих трав?

  • Последний: paul_cianciolo
  • 4 минуты назад

  Форум пивоваров для начинающих

• С

  Регулятор температуры

  • Последний: Chefmet
  • 15 минут назад

  Форум пивоваров для начинающих

• Music Match

  • Последнее: crosschk
  • 19 минут назад

  Общий чат

• Star San вопрос

  • Последнее: BrewZer
  • 20 минут назад

  Общее обсуждение домашнего пивоварения

• С

  Критерии выбора насоса для мойки

  • Последний: seilenos
  • 24 минуты назад

  Самодельные проекты

• Что ты сейчас пьешь?

  • Последнее: ThirstyPawsHB
  • 28 минут назад

  Общее обсуждение домашнего пивоварения

Верх

практических обзоров: дробилка ячменя MaltMill!

Этот обзор написан автором Homebrew Finds Майклом Гомом. Подробнее о Михаиле читайте ниже.

Обратите внимание, что в этом обзоре рассматриваются зерновые мельницы Barley Crusher на 7 и 15 фунтов. дают предсказуемые результаты. Такие вещи, как программное обеспечение для пивоварения, делают это намного проще и отлично помогают вам рассчитать все ваши цифры. Мы можем контролировать, сколько зерна мы используем и сколько воды, густоту затора, объем промывки, объемы, поступающие в ферментеры, скорость засева, этот список можно продолжить. Одна вещь, которую я не контролировал, была моя любовь к зерну. Когда у меня был местный магазин домашнего пивоварения, у владельца не было проблем со мной, когда я просил дважды перемолоть зерна, чтобы получить как можно более мелкий помол зерна, хотя у него еще не было мельницы. Когда он закрыл свой магазин, я был вынужден начать заказывать товары через Интернет. Заказывая из нескольких разных мест, заставляя их перемалывать мое зерно, было очевидно, что переменная, которая менялась, была размером дробилки, и я чувствовал, что получаю противоречивые результаты. Недавно я купил универсальную электрическую зерновую систему (Anvil), мои дни варки стали намного проще, но моя эффективность начала сильно страдать.

---

Проверить текущие цены и наличие, обзор продолжается ниже:

Мельница для измельчения ячменя весом 7 фунтов

• Солодовая мельница для дробления ячменя – через Valuebrew
• Зернодробилка для ячменя и солодовая мельница MILL500 – через MoreBeer
• Ячменная дробилка Зерновая мельница 7-фунтовый бункер – via Adventures in Homebrewing

Мельница для дробления ячменя на 15 фунтов

• Мельница для дробления ячменя MaltMill — бункер на 15 фунтов — через Valuebrew
• Ячменная дробилка для зерна и солода с бункером на 15 фунтов MILL509– через MoreBeer
• Зерновая мельница Barley Crusher (бункер 15 фунтов) – через Adventures in Homebrewing
• Ячменная дробилка Зерновая мельница с бункером 15 фунтов – через Great Fermentations

Также: Ищите на Amazon зернодробилку ячменя — предложения различаются

Комплект мотора для измельчения ячменя – через Adventures in Homebrewing

---

Еще одним преимуществом зерновой мельницы является возможность использовать максимально свежий продукт. Недробленые зерна хранятся дольше, чем дробленые, а возможность измельчения непосредственно перед днем ​​заваривания позволяет использовать свежие зерна, что всегда полезно, когда вы пытаетесь получить максимальную отдачу от своих продуктов.

Распаковка

Он был плотно упакован в коробку, чтобы защитить его от повреждений. Он был в основном собран, нужно было только прикрепить ручку. Этот блок, отправленный мне, был отправлен с большим бункером на 15 фунтов и меньшим бункером на 7 фунтов. Небольшое количество повреждений на углу доски. Это какой-то МДФ, а не твердая древесина. Я не мог сказать, было ли это повреждение из-за транспортировки или, возможно, оно было упаковано таким образом, но это чисто косметическое, не имеет большого значения и не повлияет на производительность продукта. Ручка была отдельно в коробке. Но чего не хватало? Установочный винт для ручки, я думал, что мне прислали блок без него, но, вернувшись и осмотрев пол, я нашел его, он болтался в коробке и выпал, когда я вытащил остальную часть упаковка. Я вкрутил его в нижнюю часть ручки для сохранности, чтобы не потерять. Устройство не поставлялось с какими-либо инструкциями или документацией. Устройство было отправлено мне с бункером на 7 и 15 фунтов. Этот 7-фунтовый бункер определенно вмещает 7 фунтов ячменя (на изображении выше ровно 7 фунтов 2-рядного). Он также имеет резиновую прокладку вокруг верхних острых краев, чтобы защитить вас от порезов. Кажется, что он постоянно прикреплен к устройству с завода. Как уже упоминалось, это устройство поставлялось с бункером на 7 и 15 фунтов. Бункер на 15 фунтов выглядит так, как будто он вмещает около 15 фунтов, на изображении выше изображено 13 фунтов зерна с большим запасом места. Обратите внимание, что большая воронка кажется 7-фунтовой воронкой с большим куском, добавленным сверху. И опять же, для безопасности к верхней части предварительно прикреплена прокладка. трудно увидеть, ось ролика ручки имеет плоскую поверхность, чтобы ручка не скользила во время использования. Регулируемый: Ролик свободного качения можно отрегулировать как ближе, так и дальше от приводного ролика. Мне было трудно рассмотреть регулировочную ручку крупным планом, но вы можете видеть метку на корпусе мельницы и на валу. Эта метка там, где она была установлена ​​с завода.

Регулировка довольно проста, вы ослабляете винты на передней панели устройства, затем вы можете повернуть ручку регулировки влево или вправо, чтобы закрыть или открыть зазор. Как только вы довольны зазором, вы снова затягиваете передние винты. У меня нет щупа, но зазор просто не соответствует тому, что было на моей кредитной карте, как будто он просто коснется, но не заставит ролики на самом деле двигаться при втягивании и вытягивании. Эта кредитная карта измеряла 0,033 дюйма (показано ниже), я оцениваю фактический разрыв ближе к 0,035 или 0,037

Резиновые ножки: Небольшое внимание к деталям, резиновые ножки хорошо удерживают устройство от установки прямо на землю или столешницу, если оно не установлено на ведро. Они также просто помещаются внутри ведра объемом 5 галлонов, чтобы помочь выровнять устройство и предотвратить его перемещение из стороны в сторону, когда оно установлено на ведро. Не уверен, что это можно назвать особенностью, в этом устройстве все довольно легко разбирается. Но бункер просто зажат, и его можно легко снять, ослабив удерживающие его гайки, не нужно полностью что-то откручивать, чтобы его снять. Это удобная функция для хранения или очистки устройства. Производительность: Никогда раньше не пользовавшись мельницей, я понятия не имел, чего ожидать. Я полагал, что ручная рукоятка будет довольно простой, чтобы пройти через 10 фунтов зерна. Я ошибся, работы оказалось немного больше, чем я ожидал. Еще одна вещь, которую следует учитывать, это то, что расстояние между ручкой и основанием очень маленькое, и если вы сидите и крутите ее, вы можете столкнуться с тем, что рукоятка врезается в основание устройства. Вы просто должны знать об этом, иначе будет раздражающий стук при ручном проворачивании. На этом рисунке показан зазор, и вы можете согнуть его достаточно, чтобы коснуться основания. Это также с ручкой, установленной как можно дальше на коленчатом валу. Я пропустил несколько фунтов зерна через устройство в качестве теста, просто чтобы удалить машинное масло с роликов, и этого было достаточно, чтобы убедить меня взять моя дрель. Удивительно, но мой сверлильный патрон 3/8″ подошел без проблем. Еще большим сюрпризом стала моя маленькая 3/8-дюймовая Ryobi P208B — поищите на Amazon — сеялка с батарейным питанием легко справляется с 10 фунтами зерна. Я установил его на самую низкую скорость / максимальный крутящий момент, что, вероятно, немного помогло. Давление кажется довольно стабильным. Выше показана давка в заводских условиях. А вот фотография давки из предыдущего пива, которое я делал, 9.0009 они были раздавлены магазином домашнего пивоварения Я заказал эту партию у. Может быть трудно сказать по картинке, но предварительно измельченный материал определенно более грубый и намного менее порошкообразный.

Эффективность: Полуотносится к зерновой мельнице; У меня возникли проблемы с эффективностью с тех пор, как я перешел на использование универсальной электрической системы (10,5G Anvil Foundry — практический обзор). Я всегда достигал эффективности варочного цеха от 70 до 80% на моей старой системе охлаждения mashtun. Моя последняя варка, которую я делал на этой системе перед тем, как дробить собственное зерно, я получил эффективность варочного цеха 56%. Это было при 13-фунтовом счете зерна и, вероятно, моей худшей эффективности. Я сварил точно такое же пиво, но на этот раз, используя свою собственную кофемолку с заводскими настройками дробилки ячменя. Мой КПД на этой партии составил 65%.

Моя следующая партия состояла из 9 фунтов 6 унций зерна, и я получил эффективность 68% BH. Это гораздо более приемлемо для меня, и я чувствую, что могу набрать его еще больше, чтобы приблизиться к той отметке 70-75%, которая довольно стандартна для большинства людей.

Выводы

Эта мельница работала так, как ожидалось. Он был очень надежно упакован и не имел никаких повреждений при транспортировке, кроме небольшого дефекта на основании. Это устройство не поставлялось с какими-либо инструкциями, но на самом деле устройство довольно простое. Он был предварительно собран и готов к выходу из коробки, за исключением ручки, которую нужно было прикрепить. Единственные инструменты, которые вам понадобятся, это разводной ключ или плоскогубцы, а также крестообразная отвертка.

Недостаток – это какие-либо маркировки на регулировочной ручке, кроме заводской маркировки. Это может указывать на то, каков зазор при этой настройке, и может иметь еще несколько отметок, чтобы вы могли настроиться на известное значение. Другие 2 вальцовые мельницы, которые я видел в Интернете, имеют эту маркировку.

Каждый рецепт пива, который у меня есть, содержит более 7 фунтов зерна. Для себя я бы предложил бункер большего размера, чтобы не приходилось останавливаться и наполнять бункер. Это не имеет большого значения, но действительно удобно иметь возможность поместить туда целое зерно.

Проверить текущие цены и наличие:

Мельница для дробления ячменя 7 фунтов

• Мельница для дробления ячменя — через Valuebrew
• Зернодробилка для ячменя и солодовая мельница MILL500 – через MoreBeer
• Ячменная дробилка Зерновая мельница 7-фунтовый бункер – via Adventures in Homebrewing

Мельница для дробления ячменя на 15 фунтов

• Мельница для дробления ячменя MaltMill — бункер на 15 фунтов — через Valuebrew
• Ячменная дробилка для зерна и солода с бункером на 15 фунтов MILL509– через MoreBeer
• Зерновая мельница Barley Crusher (бункер 15 фунтов) – через Adventures in Homebrewing
• Ячменная дробилка Зерновая мельница с бункером 15 фунтов – через Great Fermentations

Также: Ищите на Amazon зернодробилку ячменя — предложения различаются

Комплект мотора для измельчения ячменя – через Adventures in Homebrewing

Упоминается в этом обзоре:

• Практический обзор: система пивоварения Anvil Foundry

Больше отзывов о мельницах!

Скидка на зерно

Сделка на все наборы зерна

Adventures in Homebrewing скидки на наборы сезонных рецептов домашнего пива на 20%. Выбор включает как все варианты зерна, так и экстракта.

Скидка 20% на все сезонные зерновые наборы | Скидка 20% на комплекты сезонных экстрактов

Варианты хранения зерна!

Всё Всё Зерно!

Наш информационный пост по всему зерну – источник всего всего зерна!

Больше домашних находок!

• Последние 50 находок!
• Top Deals – список лучших предложений
• Homebrew Reviews — одна из крупнейших существующих библиотек отзывов о домашнем пивоварении!
• Наши лучшие публикации – советы, инструкции, посты с ресурсами и многое другое

Особая благодарность компании Monster Brewing Hardware за предоставленное устройство, которое использовалось для оценки в этом обзоре.

Особая благодарность компании Barley Crusher за предоставление устройства, которое использовалось для оценки в этом обзоре.

Подробнее об авторе:  Я занимаюсь пивоварением около 8 лет, начал с 5-галлонного комплекта экстракта и увлекся. Вскочил во все зерна примерно после 5 или 6 партий экстракта. С тех пор я прошел путь от частичного затирания до создания более прохладного заторного чана для BIAB. Недавно я перешел на электрическую систему «все в одном», и мне это нравится, теперь это мой предпочтительный метод из-за простоты использования и экономии времени. У меня нет профессионального опыта пивоварения. Я предпочитаю пейл-эль и в основном IPA. Стараюсь изо всех сил быть хорошим домашним пивоваром, а также хорошим семьянином для моей жены и двоих детей!

Убедитесь, что используемые вами компоненты совместимы и рассчитаны на предполагаемое применение. Свяжитесь с производителем с вопросами о пригодности или конкретном применении. Всегда читайте и следуйте инструкциям производителя. обзор:ячменная дробилка тег:tpr

↠ Лучшая дробилка зерновых мельниц || 2020 Review

Вы когда-нибудь слышали выражение «это зерно на мельницу?»

Его происхождение связано с тем, что кукуруза была крупой, которую везли на мельницу. В более современном использовании материя — это то, что полезно для определенной цели.

Это просто повод поговорить о лучших мельницах для помола зерна, чтобы можно было варить великолепное пиво!

Есть над чем подумать при покупке мельницы, и вы должны задать себе следующие вопросы

• Может ли мельница справиться с объемом зерна, который вы хотите перемолоть?
• Можете ли вы отрегулировать зазор мельницы, чтобы зерна трескались, а не дробились?
• Можно ли улучшать его по ходу дела?
• Как он монтируется? Он нужен или поставляется с винтами?
• Насколько доступным является устройство?
• Планируете ли вы использовать его в долгосрочной перспективе, каковы соображения по поводу качества?

Или вы можете просто посмотреть и сравнить между этими лучшими агрегатами :

• Измельчитель ячменя с бункером емкостью 7 фунтов
• Зерновая мельница Kegco KM11GM-3R
• Ferroday, нержавеющая сталь, 2 ролика

Вот некоторые характеристики этих трех удобных мельниц.

«Дробилка ячменя»

Солодовая мельница Barly Crusher — самая популярная мельница Northern Brewer, поскольку это высококачественная мельница, чистая, долговечная и, самое главное, ее хмель поможет вам размолоть 7 фунтов зерна.

Характеристики:

• Твердое дно легко помещается в стандартное ведро для брожения объемом 6,5 галлона.
• Регулируемые ролики с диапазоном от 0,015 до 0,070.
• Материалы на всю жизнь: холоднокатаная сталь 1018 для роликов, алюминий 6061 для корпуса мельницы и бункера, инструментальная сталь для осей с пропитанными маслом бронзовыми втулками.
5-дюймовые катки
• имеют накатку 12 TPI, которая протягивает зерно, оставляя корпус нетронутым, образуя превосходный фильтрующий слой для промывки.
• Большой бункер вмещает примерно 7 фунтов зерна.
• Включает рукоятку, но для использования бурового двигателя 3/8 не требуются адаптеры; использование бурового двигателя 3/8 при 500 об / мин дает производительность 6 фунтов в минуту.

Подлинные отзывы на Amazon, оставленные счастливыми мельниками:

• «Эта мельница перемалывает зерно как чемпион. Нет пути назад к моей старой мельнице Corona».
• «Солод был хорошо измельчен, шелуха умеренно разрушена, а эндоспермы обнажены и потрескались. Моя эффективность значительно возросла — я получил примерно 81% по сравнению с 63–73%, которые я получал раньше».
• “Это гораздо больше, чем просто внешний вид, эта штука постоянно и плавно перемалывает мои зерна. Я прогоняю зерна дважды, и шелуха остается целой и готовой к затиранию.”
• “Отличная дробилка ячменя, очень быстрая. Отлично подходит для повышения эффективности затирания.”

Узнать цену на Amazon

Kegco KM7GM-2R Зерновая мельница

Зерновая мельница Kegco KM7GM-2R — это прочная мельница с алюминиевым бункером, вмещающим до 7 фунтов зерна.

Оснащен блочной рамой из сплава с двумя стальными роликами на шарикоподшипниках из нержавеющей стали. Приводной вал и все оси являются неотъемлемой частью ролика, что позволяет вращать мельницу по часовой или против часовой стрелки.

В комплект входит традиционная рукоятка, но удобной особенностью является то, что мельницу можно легко привести в действие с помощью дрели. Никаких дополнительных деталей или насадок не требуется, вы просто прикрепляете дрель, как сверло. Хорошо зарядите аккумулятор дрели!

Ручки с накаткой из нержавеющей стали позволяют регулировать зазор в диапазоне 0,070 дюйма.

Это устройство предназначено для раскалывания зерна, а не муки.

Регулировка проста – просто ослабьте регулировочные винты, отрегулируйте зазор и затяните регулировочные винты. Вам нужно будет поставить или построить базу, чтобы установить мельницу над бункером для зерна или 5-галлонным ведром.Звучит как сделка!

2-валковая кофемолка для домашнего пивоварения Ferroday из нержавеющей стали

Ferroday – это серьезная мельница, изготовленная из закаленной нержавеющей стали. Размер вала составляет 5 дюймов в длину и 1,25 дюйма в диаметре, а кривошипный вал имеет диаметр 3/8 дюйма.

Ролик регулируется, поэтому вы можете выбрать настройки измельчения Устройство весит 6,6 фунтов

Узнать цену на Amazon

Если у вас есть вопросы об использовании мельниц, у нас есть ответы:

Зачем мне нужно молоть зерно?

Пивная мельница позволяет разбивать зерна прямо перед варкой, чтобы сохранить свежесть. Владение мельницей позволит вам покупать немолотое зерно оптом по более доступной цене, что в долгосрочной перспективе сэкономит ваши деньги.

Когда я должен молоть зерно?

Лучше всего перемалывать зерно как можно ближе к дню пивоварения. Многие пивовары делают это за пару дней, чтобы не делать это в день варки. Это долгий процесс, который только увеличивает продолжительность варочных дней, и те пивовары, у которых нет восьми часов в субботу, чтобы поиграть, сокращают процесс, размалывая раньше.

Если вы не можете перемолоть зерно, отложите покупку как можно дольше, чтобы быть уверенным, что у вас самое свежее зерно. Если вы довольны покупкой молотого зерна, то вы можете подумать об инвестировании в охладитель сусла или приличный заторный чан, поскольку они имеют решающее значение для успеха пивоварения.

Помол зерна грубого или мелкого помола?

Зерновая мельница, подходящая для измельчения ячменя для затора, обычно называется «зерновая мельница».

Мельницу необходимо установить достаточно «открытой», чтобы шелуха ячменного семени раскололась, но не разорвалась на части. Цель помола — расколоть зерна зерна, а не превратить их в пыль. Оставляя шелуху нетронутой, она служит фильтрующим слоем во время процесса барботажа.

Если вы слишком мелко перемалываете зерно, вы рискуете получить застрявшую промывку, из-за которой сусло не будет течь, как предполагалось, через зерно.

Где молоть зерно?

Большинство пивоваров предпочитают размол на открытом воздухе над большим ведром. Беспорядок может начаться, когда вы высыпаете зерно из мешка, и уже одно это может оправдать ваше решение перемолоть на улице!

Можно ли размолоть зерно без мельницы?

Если вы оказались без фрезы, можно попробовать использовать скалку. Скалка должна хотя бы расколоть зерно. Вы можете попробовать раздавить зерно поверх тонкого полотенца.

Полотенце не даст зерну катиться, пока вы пытаетесь его раздавить. Этот «метод скалки» требует очень много времени, поэтому я бы лично не стал рассматривать его как метод в долгосрочной перспективе.

Многие смелые пивовары использовали кухонный комбайн, и вы можете попробовать его, но будьте осторожны, чтобы не переработать зерно.

Могу ли я использовать насадку для измельчения зерна KitchenAid?

Электрические миксеры KitchenAid являются очень популярными бытовыми приборами для всей семьи, а для измельчения зерна можно использовать приобретаемую отдельно мельничную насадку. Однако он предназначен для измельчения муки для выпечки.

Работает ли это реальный вопрос?

Ответ заключается в том, что результаты могут отличаться, но вы можете их использовать.

Типичные жалобы пивоваров на насадку Kitchenaid заключаются в том, что она имеет маленькую воронку, поэтому это может быть своевременным занятием, и может быть сложно разместить под насадкой ведро для сбора смолотого зерна. Пивовары, успешно использующие этот пункт, советуют не слишком мелко варить зерно и варить так, чтобы солод едва растрескивался.

Насадка лучше всего работает с миксером Kitchen Aid мощностью 600 Вт, а не с блоком мощностью 325 Вт.

Как я могу подключить свою дрель к мельнице?

Это простой трюк — использовать обычную дрель, чтобы заставить мельницу вращаться. Вот отличный пример, как настроить дрель – и вуаля, у вас вдруг электрическая мельница:

Могу я вас заинтересовать ph-метром или лучшей горелкой для пивоварения?

Как насчет советов по защите от пивного зерна долгоносиков?

Нет? А как насчет рецепта приготовления собственного очистителя PBW? Kegco также производит удобную кегу на 5 галлонов.

Эй, если это был долгий день, мы поняли, расслабьтесь с 501 удивительным фактом о «Звездных войнах».

Оставить комментарий ячмень, руководство покупателя, зерно, зерновая мельница, зерно, лаутер, солодовая мельница, фрезерование, промывка

Моя самодельная дробилка ячменя | Homebrew Talk

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы ScrapHeap2000
• Дата начала 27 сентября 2010 г.

Help Support Homebrew Talk – Форум обсуждения пивоварения, вина, медовухи и сидра:

ScrapHeap2000

Активный член

• 27 сентября 2010 г.

• #1

В моей ветке о моей системе заваривания было обсуждение моей дробилки для ячменя. Я сказал, что опубликую несколько фотографий, и я подумал, что новая тема будет лучше.

Во всяком случае, благодаря помощи старого мельника, который реставрировал как древние, так и современные мельницы за последние 50 с лишним лет, я построил эту мельницу. Это 5-дюймовый шд. 40 трубчатых роликов, сталь, с валами 1/2 дюйма на самоустанавливающихся подшипниках скольжения. Двигатель представляет собой СТАРЫЙ электродвигатель 110 В, 1/4 л.с. со шкивом с регулируемой скоростью, соединенным с приводным роликом через вентилятор. ремень от Autozone и 10-дюймовый (кажется) шкив от McMaster Carr. Валы очень легкие, но у меня были подшипники в старой коробке с барахлом, и я решил попробовать их. Если бы я сделал это снова, я бы использовал припуск 3/4 дюйма для валов, просто чтобы облегчить обработку роликов на токарном станке. Я приварил простую угловую железную стойку, круглые ножки для труб и ножки для плоских стержней и прикрепил ее к полу в моем подвале. . Просто, но эффективно. Я могу отрегулировать зазор от 0 до 0,125 дюйма в соответствии с требованиями моего затора. Обычно я оставляю его на 0,055 дюйма. У меня есть целая шелуха и дробленые ядра. Мой бункер был сделан из закаленного оргалита толщиной 1/8 дюйма. Я выложил его в Solidworks и вырезал с помощью гидроабразивной резки с конструкцией выступа, так что все, что мне нужно было сделать, это склеить его вместе. Очень гладкая поверхность и дешево.

Во всяком случае, когда я спросил совета у мистера Огдена (слесаря), он сказал, что мне нужны гладкие ролики. Я сказал ему, что все в сети говорят использовать ролики с накаткой. Мне сказали, что я могу слушать сеть или его. Если бы я послушалась первого, то больше не смогла бы его ни о чем спросить. Итак, я послушал его. Мы только что закончили реставрацию старой мельницы в Олди, штат Вирджиния, и он провел меня по машинам, которые использовались тогда и по сути являются теми же машинами, которые используются сегодня, только в большем масштабе. Вальцовые мельницы для изготовления муки состоят из 3 ступеней, с накаткой (хотя и намного меньше, чем дробилки, которые вы найдете в Интернете для продажи), полугладкой и гладкой. Это сложные машины, которые саморегулируются и отделяют мякину от хорошей муки. По сути, он сказал, что мне нужна вальцовая мельница на последних стадиях, как только я сказал ему, что мне нужна шелуха для установки моего зернового слоя. На мельнице также был старый овсяный каток, и эта машина была бы идеальной для того, что я пытался сделать, если бы она не была настроена на измельчение 10 тонн за раз. Он предложил мне настоящую дробилку для ячменя, которую он давным-давно купил на мельнице, которая также производила виски, но у нее были 18-дюймовые вальцы и для работы требовался двигатель мощностью не менее 5 л.с., поэтому я отказался. пивной!!В конце концов, необходимость в накатках вызвана очень малым диаметром колес и невозможностью этих машин втягивать зерно в давилку.

Так или иначе, это моя история с ячменной мельницей, которая бросает вызов современным дробилкам ячменя, которые вы можете купить, но для меня это работает очень хорошо. Если у вас есть металлолом, доступ к сварщику и токарному станку, вы можете легко сделать это за несколько долларов и убедиться в этом сами. В конце концов, у меня осталась большая часть этого дерьма, и я потратил 35 долларов на ремень и большой шкив.

Вот несколько фотографий.

Зерновые купюры весом 25 фунтов в кратчайшие сроки. Я никогда не засекала время, но я варю сегодня вечером и сделаю видео и посмотрю, сколько времени это займет.



оранжевыйгерой

Известный член

• 27 сентября 2010 г.

• #2

Отличная работа, спасибо, что поделились.



самк

Известный член

• 27 сентября 2010 г.

• #3

О, если бы у тебя были такие навыки. Великолепно выглядящая мельница, благодаря которой мой компенсатор плавучести выглядит игрушечным.



Двигатель для дробилки ячменя

• ihavenonickname
• 17 ноября 2021 г.
• Проекты своими руками

2

Ответы

56

просмотров

3К

1 декабря 2021 г.

Spivey24

Нужна помощь в выборе мельницы для зерна

• BIGRUGBY
• 15 февраля 2021 г.
• Проекты своими руками

Ответы

35

просмотров

3К

5 июля 2021 г.

micraftbeer

Продажа NH — Monster Mill MM2

• Golddiggie
• 25 января 2022 г.
• Объявления о домашнем пивоварении – Продажа и поиск

Ответы

2

просмотров

620

18 февраля 2022 г.

Голддигги

Recirc Улучшения eBIAB: Whirpool Recirc, новая мельница, датчик температуры, новый мешок?

• теннессиан_87
• 12 апреля 2022 г.
• Пивоварня BIAB

Ответы

23

просмотров

1К

6 мая 2022 г.

оди

стереокабинет зерновая мельница сборка

• оди
• 2 марта 2021 г.
• Проекты своими руками

Ответы

3

просмотров

877

13 апреля 2021 г.

оди

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

• Привет, снова в седле… и рванул 🙂

  • Последнее: bellhp
  • 3 минуты назад

  Представление новых участников

• Что я сделал сегодня за пивом

  • Последнее: seanjwalker1
  • 4 минуты назад

  Общее обсуждение домашнего пивоварения

• п

  Соложение дикорастущих трав?

  • Последний: paul_cianciolo
  • 4 минуты назад

  Форум пивоваров для начинающих

• С

  Регулятор температуры

  • Последний: Chefmet
  • 15 минут назад

  Форум пивоваров для начинающих

• Music Match

  • Последнее: crosschk
  • 19 минут назад

  Общий чат

• Star San вопрос

  • Последнее: BrewZer
  • 20 минут назад

  Общее обсуждение домашнего пивоварения

• С

  Критерии выбора насоса для мойки

  • Последний: seilenos
  • 24 минуты назад

  Самодельные проекты

• Что ты сейчас пьешь?

  • Последний: ThirstyPawsHB
  • 28 минут назад

  Общее обсуждение домашнего пивоварения

Верх

Неделя 2 | winecountrycrushers2

Crush It Week 2 ; Тренировки

Ниже приведены тренировки на три дня для второй недели.

См. приведенные ниже рекомендации по кардио и растяжке в течение нескольких дней между этими тренировками. Если вы это чувствуете, добавьте их в тренировки.

Неделя 2, Тренировка 1



Если вам нужно видео по этой тренировке, пожалуйста, посмотрите на неделю 1. Видео 1 для бёрпи и видео 2 для приседаний со спиной.





A. Сила:



Приседания на спине

(Если у вас есть доступ в тренажерный зал или с весами.)

5 подходов по 5 повторений

Если вы новичок в этом движении, оставайтесь легкими и работайте над механикой. Цель должна заключаться в том, чтобы каждый раз пробиваться ниже параллели.

Если вы считаете себя немного более продвинутым, в течение 5 подходов увеличивайте вес каждый раз. Отдыхайте от 90 секунд до 3 минут между подходами.



WOD: (тренировка дня)



50-100 берпи на время.

Убедитесь, что ваша грудь и бедра соприкасаются, когда вы опускаетесь, и что вы немного подпрыгиваете наверху. Если вы только входите в курс дела, делайте только 50-75 берпи. Если вы делали это немного дольше, сделайте 100.



Акк работа:

4 подхода по 30 сек. Планка

Неделя 2, Тренировка 2 с тем, что у вас есть :).



С нашими интервалами спринта цель сегодня состоит в том, чтобы соответствовать вашему времени. . Это должно быть около 85-90% усилий. Удостоверьтесь и сохраните свое время для каждого отдельного запуска и опубликуйте его. Ваш i-phone таймер отлично работает для кругов. Сегодня мы ищем постоянство. цель состоит в том, чтобы быть в пределах + или – 5 секунд в каждом из ваших спринтов.



ПРИМЕР: 1 200 м 1:00, 2 200 м 1:05, 3 200 м 1:03, 4 1:02…… и так далее.

Старайтесь оставаться последовательным.

Happul Up: (см. Видео на прошлой неделе, если вам нужны примеры)

2 раунда

10 Динамические приседа 25–50 футов Высокие колени

25–50 футов Удары ногами

25–50 футов Высокие удары ногами



Workout of the Day:



Beginner:

5x 200m sprint

Rest 2- 3 min



Intermediate:

7x 200m sprint

rest 90 sec – 2min



Advanced :

Спринт 10×200 м

Отдых 90 с-2 мин



Заминка:

Потянитесь, вытяните ноги, сделайте восстановительную пробежку или пройдитесь пару минут.

Неделя 2, Тренировка 3



Работа дня для всех!



Максимальное количество подходов за 5 минут из:

10 Становая тяга на одной ноге 5 влево/5 вправо – Сосредоточьтесь на хорошей механике, а не на скорости мин



Максимальное количество подходов за 5 мин из:

10 Supermans

10 приседаний

10 выпадов 5 вправо/5 влево



9-5002 мин отдых0003

как можно больше раундов в 5 мин:

10 дюймов

10 Российский поворот

10 приседания

Охладно:

. или прогуляться пару минут.

Кардио и растяжка

Вот интересная статья об использовании массажного валика: Mobility-Recovery

​

Советы по питанию.

Неделя 2 Советы: контроль порций



Изучение контроля над порциями — важный навык на всю жизнь, помогающий в снижении веса и/или поддержании здорового веса. Это также может быть чрезвычайно сложным навыком для всех, даже для диетологов 🙂 Абсолютно лучший способ научиться контролировать порции — это фактически отмерять порции продуктов, особенно цельнозерновых, белков, молочных продуктов и жиров. Обычно я не слишком беспокоюсь о точности порций фруктов и овощей (кроме крахмалистых овощей, таких как картофель, кукуруза и горох). Если отмерять вашу еду кажется пугающим и нереалистичным, попробуйте метод тарелки: наполните ½ 8-10 тарелок фруктами и овощами, ¼ тарелки белком, ¼ тарелки цельнозерновыми или крахмалистыми овощами.

Выбирайте любые фрукты и овощи, которые вам нравятся. Любой метод приготовления хорош, если вы минимизируете количество используемых жиров или масел. Кроме того, убедитесь, что ваши овощи не содержат крахмала, кроме картофеля, кукурузы и гороха. Для белковой части вашей тарелки выберите нежирный белок, такой как куриная грудка без кожи, нежирная говядина, бобы, яйца или другие варианты без мяса, такие как тофу. Я люблю приправлять свои белки чесноком, луком и большим количеством трав и специй. Последняя четверть вашей тарелки предназначена для цельнозерновых или крахмалистых овощей (картофель, кукуруза, горох). Они обеспечат вас углеводами, необходимыми для оптимальной работы мозга и подпиткой ваших тренировок. Цельнозерновые продукты могут состоять из цельнозерновых тостов или булочек, цельнозерновых макарон, коричневого риса или более уникальных зерен, таких как булгур, лебеда и просо. Если вы решите выбросить мерные ложки, следуйте этим общим рекомендациям по порциям:



• Сохраняйте мясные порции до порций по 3 унции

• Зерновые должны составлять около 2-3 унций порций.
