Обзор гидравлического самодельного колуна для дров. Описание сборки
Приветствую всех на нашем дачном блоге Dacha-svoimi-rukami.com и сегодня мы продолжим серию статей посвященную дровоколам, их изготовлению будем рассматривать особенности конструкций и возможности доработки моделей.
Итак, сегодня рассмотрим гидравлический дровокол с подробными схемами и чертежами, который любезно предоставил нам украинский изобретатель и Святослав, который уже много лет занимается разработкой таких устройств как для личного пользования, так и на продажу. Для начала посмотрите видео работы этого устройства:
Колун гидравлический для дров своими руками, видео:
Также читайте: дровокол гидравлический своими руками с видео
Обзор гидравлического дровокола
Дровоколы серии GT-5 предназначены, в первую очередь, для заготовки дров в небольших объемах, а именно: для домохозяйств, небольших предприятий, учреждений, садов, школ и тому подобное.
Производительность этих машин позволяет колоть до 20-30 м3 / день.
Дровоколы гидравлические этой серии есть в двух исполнениях:
- GT-5E — с электроприводом,
- GT-5D — с приводом от дизельного двигателя.
Модель колунов с гидравлическим механизмом колки GT-5E целесообразно применять в случаях когда нет необходимости перемещать колун на большие расстояния, то есть когда он используется в пределах одной территории (двор) и есть возможность подключения к электросети в нескольких точках этой территории или наличие удлинителя. Дровокол гидравлический GT-5E в электрическом исполнении требует подключения к трех-фазной сети. Именно трех-фазные двигатели позволяют, при небольшой мощности, получить высокую скорость перемещения толкающего поршня при значительном усилии покалывания, что в свою очередь обеспечивает высокие показатели производительности.
Модель гидроколуна GT-5D специально сконструирована для работы в местах, где нет возможности подключиться к электрической сети.
Именно для этого дровокол создан в виде прицепа к легковому автомобилю. Торсионная колесная ось и сцепное приспособление с опорным колесом, позволяют с легкостью доставить и разместить Ваш дровокол в любом месте, где Вы планируете заготовку дров. Надежный дизельный двигатель с мощностью 12 л.с. обеспечивает высокую производительность при незначительном потреблении дизельного топлива. Также, с такой машиной с легкостью можно предоставлять услуги по заготовке дров.
При конструировании дровокола серии GT-5 особое внимание уделялось аспектам максимальной надежности и минимизации обслуживания. Мы понимаем, что наши гидроколуны основном эксплуатируются в частном секторе, где возможность квалифицированного обслуживания или ремонта практически отсутствует. Очень простая конструкция гидравлических колунов и в то же время использование качественных материалов и совершенной технологии сварки, сводит к минимуму возможность поломок.

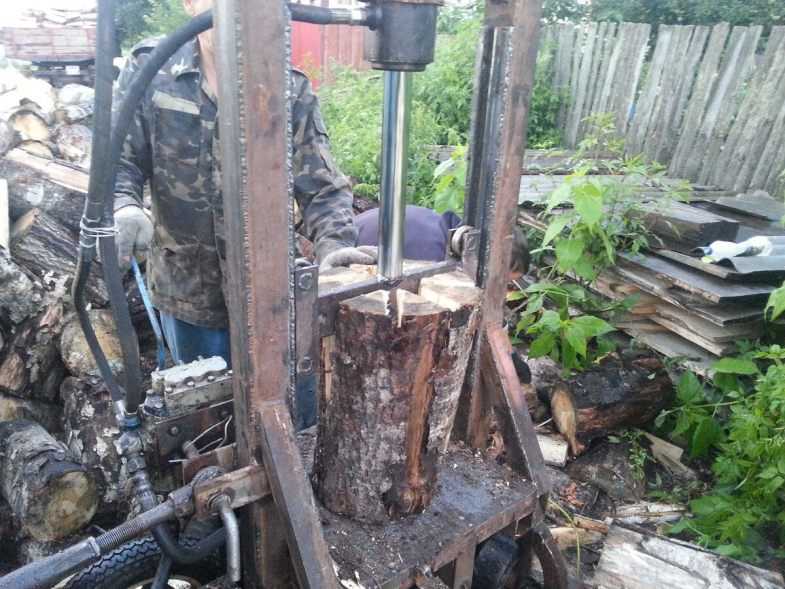

Внешний вид уже готового гидроколунаПолное описание процесса изготовления колуна своими руками:
- Раму колуна изготавливают из круглой трубы Ø102х6.
Она обладает достаточной прочностью чтобы выдерживать нагрузки от гидроцилиндра и достаточную жесткость во избежание деформаций во время работы. Рама состоит из двух частей.
Горизонтальная, длинная, труба является основной частью. К ней крепятся направляющие толкающего поршня, нож, двигатель и опорная стойка. Также в задней части трубы вварено заборный фланец насоса.
Вертикальная, короткая, трубка выполняет роль кронштейна гидроцилиндра, заливной горловины и монтажного окна, через которое крепится гидравлический насос.
Обе части сварены между собой герметичным швом, ведь наша рама выполняет одновременно и роль гидравлического бака емкостью примерно 10 л. Это дает нам возможность сэкономить на изготовлении специальной отдельной емкости для масла и обеспечить хорошее его охлаждения, поскольку работающий двигатель направляет поток воздуха от собственного охлаждения вдоль нашей трубы-бака. Очень важно обеспечить внутреннюю чистоту бака, поскольку в системе не используется гидравлический фильтр.
Для слива масла, в раму снизу вварено приварной адаптер для сливного рукава. Высота опорной стойки рассчитана таким образом, чтобы оператор не наклонялся во время работы и соответственно меньше уставал.
- Толкающий поршень изготовлен из листовой стали толщиной 10 мм.
На тыльной стороне рабочей плиты приварены две пластины с отверстиями для крепления штока гидроцилиндра. В его нижней части есть два кармана, внутренние поверхности которых покрыты антифрикционным пластиком. Благодаря использованию пластика для направляющих толкающего поршня, мы значительно повышаем срок службы направляющих и уменьшаем негативное силу трения.
- Нож для гидравлического дровокола — это главный рабочий орган дровокола, который играет основную роль в процессе покалывание и воспринимает наибольшие нагрузки.
Силы, которые на него действуют, пытаются его согнуть, стереть, затупить, одним словом сломать. Поэтому — это та деталь гидроколуна, которая требует наибольшего внимания при проектировании.
От формы ножа зависит как качество расколотых дров, так и нагрузка на все рабочие органы машины. Ведь ножи гидравлического дровокола
Но не все так плохо, как выглядит! Трески, образующиеся при покалывание поленьев с сучками — это замечательный материал для розжига. Все элементы гидродровокола, как уже упомянуто выше, приспособленные к большим нагрузкам. Он способен идеально расколоть полено без сучков, и так же безупречно выдержать экстремальные нагрузки, возникающие при колке поленьев с тяжелыми сучками, при этом обеспечив качественную форму полученных дров.
Это все становится возможным благодаря использованию для изготовления ножа, стали с чрезвычайными возможностями. Износостойкая сталь Hardox 450 позволяет изготовить нож для гидроколуна, на который можно дать пожизненную гарантию. Ножи для дровоколов из стали Hardox 450 НЕ согнутся, не сломается, а не сотрутся и не притупятся. Не требуя никакой специальной подготовки или термообработки, эта сталь прекрасно сваривается и подвергается механической обработке.
Несколько слов об основных покупных комплектующих:
- электро двигатель 3-х фазный, 4 кВт / 1500 об / мин. (Беларусь)
- шестиренчастий гидронасос GP-2K10L (Украина)
- гидроцилиндр: поршень Ø63, шток Ø40, ход 400 мм (Украина)
- гидравлический распределитель Р40 (Италия)
- рукава высокого давления: давление DN8, слив DN12 (Польша)
- масло 10W40
- автомат защиты двигателя 25 А (Германия)
- колеса 200х50, грузоподъемность 200 кг
(Беларусь)При желании, для изготовления гидравлического колуна, Вы можете найти аналоги эти комплектующим.
Технические характеристики:
- производительность до 30 м3 / день
- потребление эл.энергии 1,2 ÷ 1,5 кВт ∙ ч
- оптимальный диаметр полена 250 мм *
- оптимальная длина полена 330 мм (макс. 390 мм)
- время цикла (рабочий ход + возврат) 8 сек
- усилия покалывание 9 тонн
- вес 135 кг
Чертежи для изготовления гидро колуна своими руками:
чертежи, схемы (фото и видео)
Дровокол своими руками из подручных средств собрать не получится, но и финансов на детали для механизма много тратить не придется.
В народе есть поговорка, что результат работы сразу виден только в двух случаях: при скашивании травы и когда колешь дрова. И по количеству расколотых чурок можно легко судить о старательности работника, хотя это и архаизм. Любой мастер может собрать дровокол своими руками и без особых трудностей дать фору самому старательному работнику. Устройство будет иметь определенный привод, который сведет до минимума физические усилия при колке дров.
Благодаря самодельному дровоколу можно существенно сэкономить время и физические усилия, уходящие на колку дров вручную.
В настоящий момент народными умельцами создано несколько разновидностей колунов:
- пневматический;
- гидравлический;
- электрический.

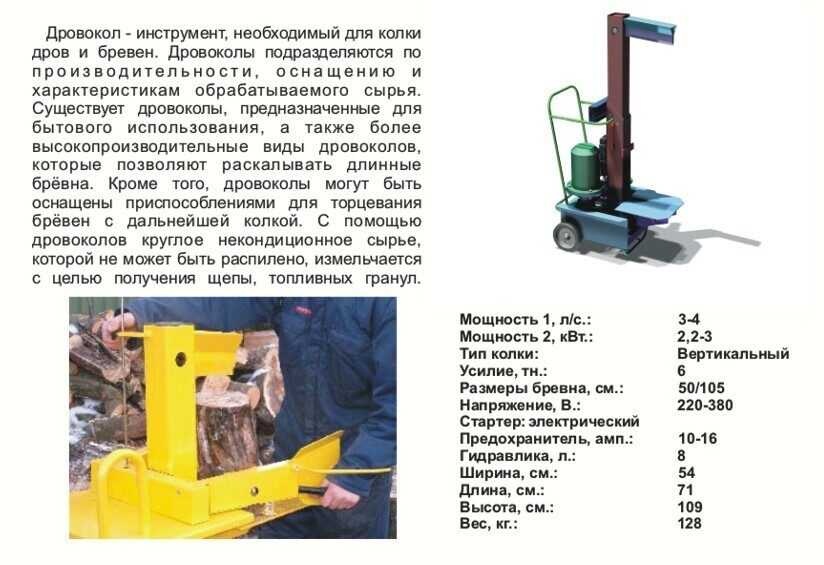

Разновидности и типы дровоколов
Пневматический дровокол сделать сложнее всего. Для него потребуется пневматический насос, ресивер, шланги высокого давления, воздушный распределитель (можно заменить рычажным краном) и масса других сопутствующих деталей.
Для гидравлического дровокола также потребуется привод на базе гидравлического насоса, либо может использоваться гидравлика от трактора. Далеко не у каждого дачника или сельского жителя есть в наличии такая техника.

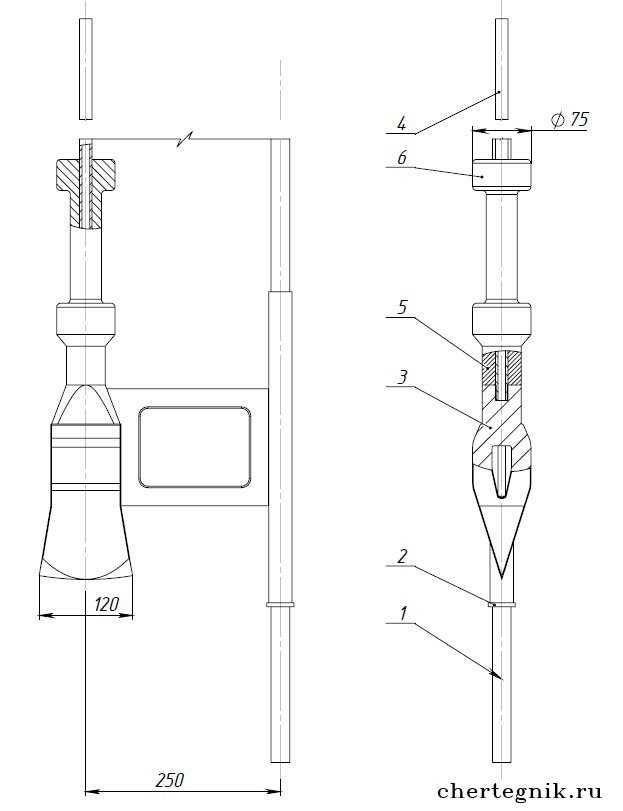

Схема гидравлического дровокола.
А вот электрический дровокол своими руками собрать может каждый. Для этого понадобится не такой уж большой набор инструментов и материалов:
- электрический мотор со шкивом;
- станина со шкивом большего диаметра;
- ремни для передачи крутящего момента;
- лист металла;
- металлические уголки или трубы;
- включатель;
- электрический кабель;
- электросварка и болгарка.
Вернуться к оглавлению
Схема – залог правильной работы
Начинаем создание дровокола с составления схемы устройства, поскольку его конфигурация будет напрямую зависеть от имеющегося в наличии оборудования. Электродвигатель должен иметь мощность около 300 КВт и обеспечивать примерно 1000 оборотов в минуту.
Теперь попробуем сочетать ведущий и ведомый шкивы. Понятно, что количество ручьев на обоих шкивах должно быть одинаковым, как и их сечение. Немаловажно еще и сочетать диаметры. Ведомый шкив должен быть в диаметре в 2-3 раза шире. Это обеспечит вращение рабочей головки с частотой 350-500 оборотов. Процесс будет проходить быстро, и оператору станет легче все контролировать.
Вернуться к оглавлению
Сборка готового устройства

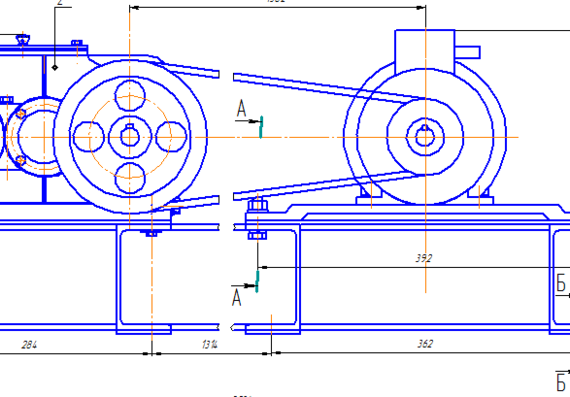

Схема дискового дровокола.
Теперь начинаем собирать все составляющие в единый механизм. Для начала сооружаем металлический столик с дополнительной откидной плоскостью. Для основы такого столика можно использовать как металлические уголки, так и трубки подходящего диаметра. А вот для основы под крепление электромотора следует использовать именно уголки (6Х6Х4 см).
Их не всегда возможно найти в продаже, поэтому обратите внимание на старые кровати. Металл там отличного качества и высокой прочности, основа получится крепкой и лишенной вибрации.
Реечный вариант основы тоже прослужит долго. Главное, чтобы качество швов и иных соединений было высоким. К полученной основе привариваются шпильки для крепления электродвигателя.
После этого можно приварить к верхней части металлическую столешницу, которую желательно разместить на усиление из уголков. Располагаем столик строго горизонтально и выбираем место для крепления станины. Можно использовать неподвижную «бабку» от любого токарного станка. Лучше, конечно, если он рассчитан на работу с мощным двигателем. Тогда это будет чугунный корпус с впрессованными подшипниками и вам не придется ничего доделывать.
Достаточно расположить «бабку» так, чтобы все ремни легли строго в ручьи и были достаточно натянуты. В таком положении она и должна быть в конечном итоге зафиксирована. Придется использовать металлические подкладки или немного приподнимать основу. Но это даже хорошо, поскольку рабочая часть дровокола должна находиться на высоте 20 см от верхнего уровня столика.
Схема дровокола-шурупа.
Шкивы и ремни необходимо будет закрыть специально изготовленным щитком. Его можно тоже сварить из стального листа (толщиной 2 мм) и закрепить на 2-3 самореза.
Остается только насадить на “бабку” винтовой вал, имеющий форму конуса с большим расширением. Таких деталей в известных вам устройствах может и не быть. Но сделать его можно из металлической болванки, обточив край и нарезав на нем винтовой ход. Сделать его можно с помощью обычной болгарки.
Станок практически собран, остается только добавить к нему с левой стороны откидную плоскость и подключить электромотор к сети питания. При этом следим за соблюдением полярности, так как неправильно собранная схема подключения может привести к перегоранию электродвигателя. Выключатель необходимо установить так, чтобы оператору не составляло труда дотянуться до него. Проверяем работу двигателя и производим все дополнительные настройки. После этого вы можете смело считать, что дровокол собран приступать к работе.
Вернуться к оглавлению
Как работает дровокол?
Принцип работы такого устройства очень прост.
Включаем электромотор, пододвигаем по поверхности столика к винту деревянную чурку и прижимаем ее с небольшим усилием. Винт начнет вкручиваться в древесину и конус, углубляясь в породу, разорвет чурку на две части. Одну из них временно располагаем на откидном крыле столика, а вторую опять раскалываем на более мелкие части.
Вернуться к оглавлению
Выводы и полезные советы
Дровокол не избавит вас полностью от ручной работы, но в значительной степени снимет нагрузку с позвоночника и плечевого пояса, по сравнению с работой, которую вы выполняли бы обычным топором.
О мерах предосторожности при работе с устройством забывать тоже нельзя. Следите за тем, чтобы на проводке не появлялись оголенные участки. Работать с электрическим дровоколом запрещается в свободной одежде с широкими рукавами. Рабочие рукавицы тоже лишними не будут.

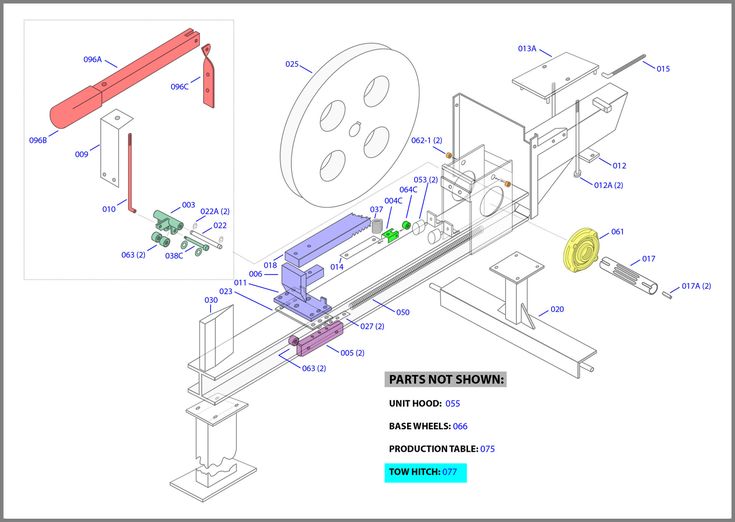

В журналах для домашних умельцев вы сможете увидеть чертежи и других моделей дровоколов с электрическим приводом.
Но практически у всех из них сохраняется описанный выше принцип работы.
Изобретайте, возможно, вы создадите самодельный дровокол совершенно иного принципа действия или облегченный вариант описанного устройства.
Легкий домашний 18-тонный горизонтальный дровокол Планы
Если вы ищете дровокол для домашнего использования, это тот, который вам нужен строить.
Планируется построить горизонтальный 18-тонный гидравлический дровокол. (как показано ниже) легко следовать и представить пошаговое изготовление и руководство по сборке, чтобы построить этот универсальный дровокол, который вы можете буксировать за автомобилем туда, где вам нужно его использовать. Вы можете использовать наш в планах собрать этот дровокол из новой стали и деталей, или заменить материалы, найденные в вашем магазине или в местная свалка металлолома.
Планы разделителя журналов Пошаговое руководство по сборке
Большая часть затрат на создание такого дровокола приходится на силу
установка и гидравлика.
Включает двигатель с горизонтальным валом вместе с гидравлическими компонентами как гидравлический цилиндр и насос, регулирующий клапан, бак для жидкости и фильтр, гидравлические шланги и соединительные фитинги.
Использование двутавровой балки для основной конструкции конструкции дровокольного станка, вместе со стальным швеллером, квадратным трубы и толстолистовая сталь, «все это можно найти в вашем местном металлоломе». дворе» вы можете изготовить и собрать узел главного делителя луча, затем добавьте набор осей, колесных дисков и шин, чтобы все это установить. земля.
18-тонный гидравлический дровокольный станок всего за $4,95
PayPal — Всего $4,95 >> Оплатить через PayPal или кредит Карточка Сделай сам
LogSplitterPlans.Com | ссылка для скачивания отправлена на ваш адрес электронной почты PayPal |
Ты
можно изготовить остальные из многих переменных отходов, чтобы собрать
затыльник бревна, раскалывающий клин, гидробак, буксировочный дышло,
и привязать ногу к ступне.
Дом построен, чтобы сэкономить ваши деньги!.
Планы состоят из 23 страниц в файле pdf, в котором подробно описывается изготовление и сборка вместе с компонентами, необходимыми для установки разделителя бревен. и работает.
Эти чертежи экономят деньги и пространство за счет изготовления гидравлического бак, который станет несущей конструкцией для сборки двутавровой балки вместе с осями и колесами.
Другие компоненты, такие как гидравлический фильтр и двигатель, также находятся на этой основной конструкции, охватывающей бак гидравлической жидкости.
18-тонный дровокол Планы включают 23 страницы для:
- Содержание
- Ведомость материалов
- Производственный проект
- Основная двутавровая балка в сборе (для бревен 18 или 24 дюйма)
- Инструкции по сборке
- Изготовление гидравлических баков
- Гидравлический насос в сборе
- Насадка для электродвигателя
- Обзор схемы
- Насадка для гидравлического цилиндра
- Узел направляющей пластины
- Узел разделительного клина
- Гидравлическая система в сборе
- Буксировочный язычок и опорная стойка в сборе
- Обзор конструкции
Характеристики гидравлического дровокольного станка 18 тонн
Характеристики этого легкого дровокольного станка идеально подходят для домашнего использования.
разделение должностей, не требующих деятельности коммерческого типа.
Кроме того, предполагается изготовление из различных материалов возможно, у вас уже есть.
- Удобная рабочая высота Эргономичная платформа для колки
- Кабина может быть оттянута за транспортным средством для транспортировки к месту .
- Стопорная ножка фиксируется на месте для стабильного использования, когда она не прикреплена к транспортному средству
- Определите размер дышла прицепа самостоятельно, 1 7/8 дюйма или 2 дюйма
- Гибкий план, предназначенный для колки бревен диаметром 18 или 24 дюйма
- Полностью стальная конструкция для тяжелых условий эксплуатации
- Двутавровая балка для тяжелого режима работы
- Время цикла 10,5 с для 18-дюймового дровокола
- Время цикла 13,5 секунды для дровокола размером 24 дюйма
Упростите проект зимних дров прямо сейчас!
