Дровокол своими руками: чертеж конуса, видео

Для экономии сил и времени, которые тратятся на заготовку дров вручную, вы можете изготовить конусный дровокол своими руками.

На дачах и в сельской местности процесс заготовления дров для отопления жилых помещений очень важен. Но, большинство предпочтет заплатить больше денег и купить уже колотые дрова, чтобы не обрекать себя на нелегкий труд, связанный с распилом бревен и колкой колод на дрова.

Как показывает практика, для того, чтобы колоть дрова совсем не обязательно обладать внушительной физической силой. Нужно лишь иметь некоторые навыки и точно знать, куда ударить колуном и с каким усилием. Фиксировать чурбак на плахе и замахиваться колуном – сложное и не всегда безопасное занятие, но при определенной сноровке – это может быть весьма полезным для здоровья и увлекательным трудом.

Как известно, длительность и качество горения дров зависит не только от сорта дерева, но и от длины, толщины и формы используемых поленьев. Важна, также, и конструкция топливного котла, так как размеры поленьев должны полностью соответствовать его размерам. Для традиционной русской печи наиболее подходящей будет толщина бревна 8-10 см. Тогда дрова будут гореть ровным пламенем длительное время, хорошо прогревая купол печи и толстую каменную кладку. Во время заготовки дров, тонкие бревна можно просто расколоть пополам на поленца, а толстые нужно рубить на четыре, шесть или восемь частей. Трехгранные бревна, иногда, приходится раскалывать вдоль еще раз.

Дрова не должны быть слишком толстыми, так как тогда они могут гореть очень медленно и непродуктивно, а еще, не сгорать полностью, образуя головешки.

Конусный дровокол своими руками

Путешествуя по просторам «Всемирной паутины», я наткнулся на видеоролик, в котором кололи дрова при помощи электродвигателя, на валу которого был закреплен большой конус с резьбой.

Мне очень понравилась идея дровокола своими руками своей простотой и доступностью в повторении. Конус (рис. 1) изготовили по моему заказу на токарном станке. Деталь нехитрая, и пояснений к рисунку не требуется.

Мощного электродвигателя в распоряжении не было, и я решил использовать в своём будущем дровоколе бензиновый четырёхтактный двигатель от мотоблока мощностью 6 л/с со встроенным понижающим редуктором 1:2 и автоматическим сцеплением. Так как максимальную мощность двигатель развивает при трёх тысячах оборотов в минуту, устанавливать конусную насадку с резьбой непосредственно на вал двигателя опасно. На мой взгляд, самые оптимальные обороты для насадки 400-600 об/мин. Для этой цели я сделал цепной привод (на фото 1 для наглядности дровокол своими руками показан без защитного кожуха) от двигателя к валу (рис. 2), на котором установлен конус с резьбой.

Вал вращается в подшипниках № 205. В качестве опор для этих подшипников подойдут опоры карданного вала от автомобиля «ЖИГУЛИ».
Принцип работы этого дровокола очень прост. Вращаясь, конус с резьбой вворачивается в полено и раскалывает его (фото 2).

Дровокол для заготовки поленьев на зиму устанавливаю рядом с поленницей (фото 3). В этом случае дрова сразу укладываю под навес и теперь нет необходимости по несколько раз кланяться каждому полену, как это приходилось делать при колке дров традиционным способом, а именно — топором.

Управляю оборотами двигателя при помощи педали, к которой прикреплён тросик управления дроссельной заслонкой карбюратора. Для изготовления дровокола своими руками можно использовать любой двигатель без встроенного редуктора и автоматического сцепления. Самое главное — подобрать передаточное отношение, обеспечивающее оптимальную скорость вращения конуса.

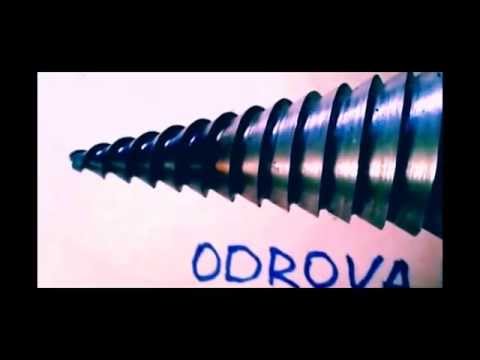

Конусный дровокол своими руками видео

Наглядный пример колуна установленного на валу электродвигателя.

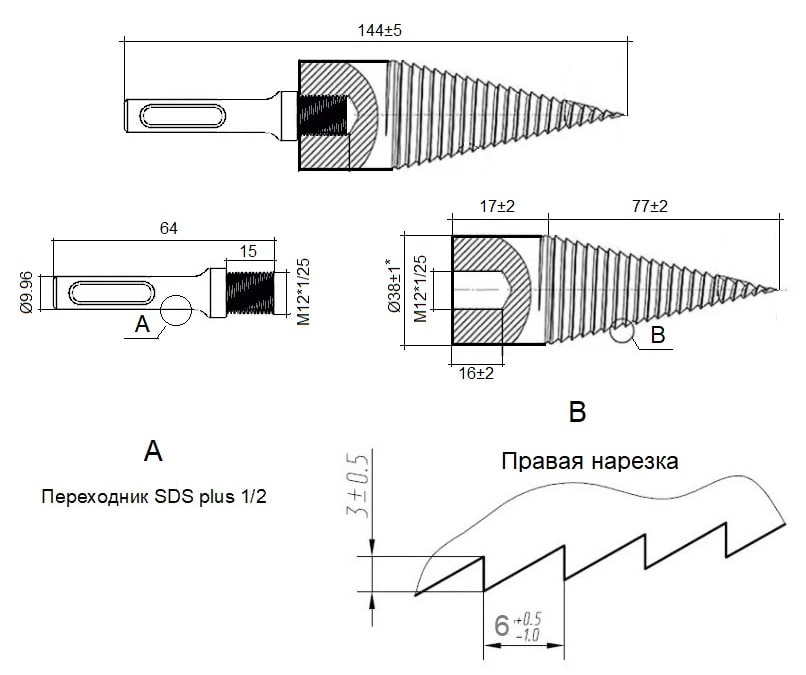

Чертеж конуса для дровокола своими руками

Сергей ХОМЯКОВ, Москва (рисунки и фото автора)

lupak, дровокол, дровокол самодельный, колун для дров

Как сделать конусный дровокол своими руками?

Сделанный своими руками конусный дровокол поможет значительно облегчить процесс подготовки материала. Например, часто возникают проблемы с раскалыванием древесины в момент вкручивания самореза либо шурупа. С этой проблемой можно бороться путем предварительного засверливания винта в место механического воздействия. Рассмотренный выше принцип как раз характерен для винтовых конусных дровоколов. Для большей эффективности конус сделали с увеличенным диаметром, снизив при этом показатель соотношения глубины резьбы и диаметра инструмента. Фактически рассматриваемый агрегат представляет собой комплект из клина и винтового самореза. Устройство легко входит в древесину, разрывая ее по волокнам по причине значительного увеличения вводимой в дерево рабочей части. Рассмотрим особенности и характеристики этого приспособления.

Разновидности

Конусный дровокол своими руками можно изготовить в нескольких вариантах. В первой модели конструкция предусматривает наличие винта, который насаживается прямо на вал электрического мотора. В этом случае, к агрегату предъявляются довольно жесткие требования: двигатель должен иметь низкую оборотистость (не выше 500 вращений в минуту), а также обладать мощностью не менее 3 кВт.

В прочих конфигурациях предусмотрено использование электрических двигателей разного типа. Снижение оборотов достигается при помощи механических редукторов, передач ременного и цепного типа. На рабочий вал монтируют шкив со звездочкой малого диаметра, а на аналог дровокольного вала – звезду увеличенного диаметра. Примерное соотношение осуществляется таким образом, чтобы конструкция позволяла снизить частоту до 300-500 оборотов в минуту. Иногда эффективность достигается без значительного увеличения размеров шкива, путем монтажа промежуточного элемента и ступенчатой передачи.

Преимущества

Конусный дровокол своими руками устанавливают на прочную станину, оснащаемую откидным столиком для удобства эксплуатации.

Основные плюсы рассматриваемого инструмента:

Простота конструкции.
Возможность изготовления инструмента в домашних условиях из подручных материалов.
Высокая производительность оборудования.
Низкая стоимость монтажа приспособления.
Для эксплуатации агрегата не требуется дополнительного обучения и специальных навыков.

Ради справедливости стоит отметить, что сделанный своими руками конусный дровокол имеет ряд недостатков. Во-первых, такой инструмент не справляется с переплетающимися волокнами, вследствие чего сучки и некоторые чурбаки приходится обрабатывать иным способом. Во-вторых, механизм невозможно правильно изготовить без использования токарного станка. При всем этом плюсы инструмента с лихвой перекрывают имеющиеся недостатки, в связи с чем инструмент пользуется большой популярностью.

Требования

Конусный дровокол своими руками (фото, инструкции по изготовлению приведены ниже) должен обеспечивать безопасность при эксплуатации и высокую производительность. Чтобы обеспечить реализацию этих параметров, необходимо придерживаться основных требований и рекомендаций по изготовлению. Среди них:

Показатель мощности электрического мотора должен находиться в пределах 2-4 кВт.
Снизить оборотистость двигателя можно при помощи редуктора или гибкой передачи.
Соблюдение максимальной частоты вращения конусного вала – не выше 500 оборотов в минуту.
Инструмент должен в обязательном порядке оснащаться выключателем кнопочного типа, магнитным пускателем и прибором защитного (аварийного) отключения.
Конусный вал монтируется на опорах подшипникового типа.
Конус должен оснащаться упорной резьбой.
Если используется ременная передача – применяют пару клиновидных ремней и шкивы с двумя ручьями.
При работе подача заготовок осуществляется с их вертикальной ориентацией, что предупреждает перекашивание, заклинивание чурбаков и деформацию установки.

Как сделать конусный дровокол своими руками?

Простейшая конструкция приспособления, которую предлагают некоторые умельцы, состоит из мощного перфоратора, с зажатым в патроне конусным валом. Такое решение очень опасно и имеет малую эффективность. Дело в том, что удержать его при сопротивлении волокон древесины будет нелегко. Если принято решение эксплуатировать данную конструкцию, позаботьтесь о надежном закреплении устройства на прочном основании, что позволит использовать его по традиционной схеме.

Для изготовления конусного дровокола своими руками на 220 вольт потребуются следующие материалы:

Фабричный конус или его аналог, выточенный на токарном станке.
Вал рабочий (в его качестве можно применить ступицу от сельскохозяйственных машин).
Шкивы и звездочки.
Приводная цепь либо ремень от автомобильного или мотоциклетного транспорта.
Подшипники с корпусами, например вариации от автомобильных карданных валов.
Профильные трубы из стали (уголки).
Металлический лист для рабочего верстака (толщина – не менее 4 миллиметров).
Электрический двигатель.
Проводка.
Магнитный пускатель с выключателем.
УЗО.
Болты и гайки для крепления.

Особенности

Конусный дровокол своими руками (фото, чертежи приведены ниже) может изготавливаться из деталей отработанной аграрной или автомобильной техники. Самым сложным в создании элементом считается конусный винт. При помощи болгарки этот узел не стоит даже пробовать соорудить. Потраченные силы и время не сопоставимы с итоговым результатом, который станет жалким подобием настоящего винта. Сделанный таким способом аналог даже близко не будет соотноситься по характеристикам с токарной моделью.

Подготовка

В случае эксплуатации инструмента в мобильном виде, следует предварительно обзавестись металлическими колесами. Конусный дровокол своими руками с бензиновым двигателем или дизельным аналогом – самая оптимальная версия передвижного варианта.

Инструментарий, требуемый для проведения работ:

Аппарат сварочный.
Дрель с комплектом сверл.
Пила-болгарка.
Молоток.
Гаечные ключи.
Маркер.
Рулетка.

Чтобы защитить изделие от коррозии, используют любую подходящую эмаль для наружных работ. Предварительно необходимо тщательно подготовить металлическую поверхность под покраску посредством обработки площади металлической щеткой или специальной наждачной насадки на «болгарку».

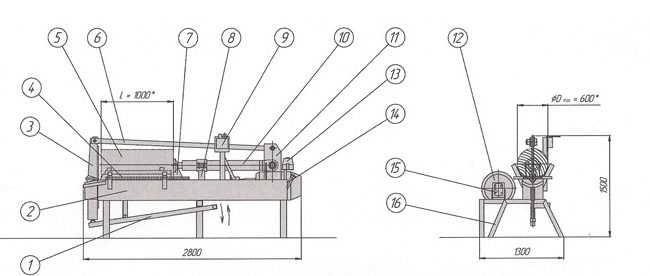

Конусный дровокол своими руками: чертежи, фото, инструкции

Прежде чем браться за изготовление конструкции, необходимо составить элементарную схему, которая позволит наметить основные размеры станка и сопутствующих элементов. Также потребуется эскиз электрической проводки и подключения. Ниже представленное схематической изображение отображает основной принцип работы станка.

Поскольку, самой важной деталью в конструкции является клин, на его изготовлении следует остановиться подробнее. Лучше всего, деталь выполнить из инструментальной стали. Для обработки этого материала потребуется настоящий профессионал, поскольку сталь обладает повышенными характеристиками прочности, сложно поддается обработке. Чаще всего, винт делают из марки Ст-45. При этом требуется усиление резьбового отсека путем закалки, азотирования или цементации.

Габариты

Конусный дровокол своими руками (чертежи, фото приведены выше) будет работать эффективно и долго только при правильном изготовлении конуса. В заказе необходимо указывать, что токарная обработка заготовки требуется в параметрах ½ с упорной парной резьбой 5-6 мм. Стандартная метрическая резьба в этом случае не годится, она намного хуже врезается в древесину. Габариты винтового клина и величина конусности непосредственно связаны с предельным размером раскола.

Ориентировочные габариты станины приведены ниже:

Длина – порядка 850 мм.
Ширина – 600 или 1000 мм (с откидным столом).
Высота – до 800 мм.

В заключение

Обычно применяется схема с нижним размещением электрического мотора. Такое решение дает возможность обезопасить рабочие части двигателя от стружки и мусора. Если в качестве мотора используется ДВС, он монтируется на одном уровне с клином. Эта конфигурация удобнее во время пуска агрегата, а также позволяет регулировать оборотистость и заправку в процессе работы.

Работая с винтовым колуном, следует соблюдать особую осторожность. Процесс опасен тем, что обороты набирают высокий момент на краю элемента. В связи с этим насаживать чурбаки необходимо голыми руками во избежание наматывания тканей от рукавиц или длинных рукавов. Также следует оберегать станок от чрезмерного воздействия влаги и перепадов температур.
