Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

• Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
• Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
• Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
• Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

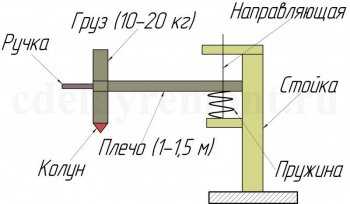

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

• Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
• На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
• На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
• На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

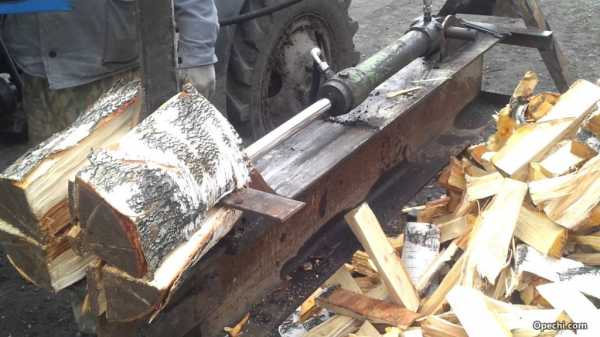

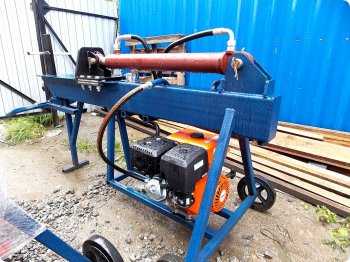

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Любителям создавать полезные в хозяйстве предметы рекомендуем ознакомиться с другими материалами на сайте rukikryki.ru, где можно найти множество полезной информации.

rukikryki.ru

Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

• Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
• Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
• Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
• Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

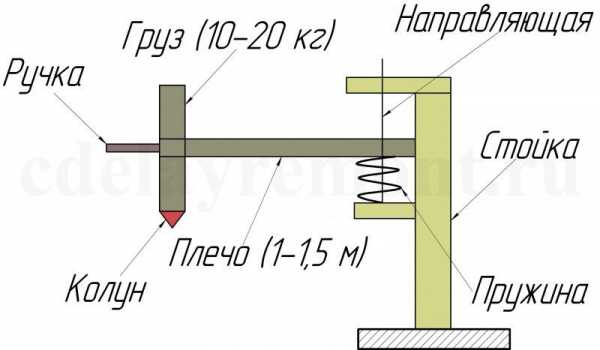

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

• Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
• На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
• На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
• На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части – силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Фев 2, 2018Геннадий

rukami.boltai.com

Дровокол своими руками (24 фото)

Самодельный механический дровокол своими руками: фото и описание самоделки.

Заготовка дров для отопления жилища, процесс не лёгкий и чтобы хоть как то его облегчить, народные умельцы придумывают всевозможные приспособления. Среди таких самоделок особое внимание заслуживает дровокол, с его помощью можно колоть полена на более мелкие дрова.

Автор этой самоделки сделал своими руками, механический самодельный дровокол, конструкция его показана на фото.

Материалы:

• Швеллер, трубы, уголок.
• Бензиновый двигатель от мотоблока, мощностью — 6 л.с.
• Редуктор 1 : 25.
• КПП от мотоцикла Урал.
• Пара колёс ВАЗ.

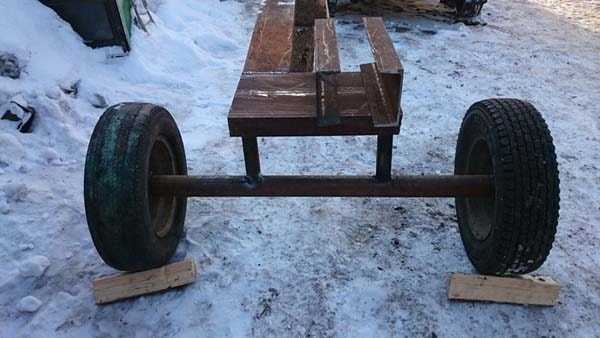

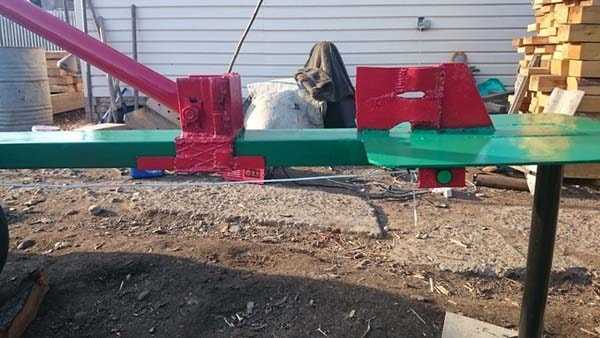

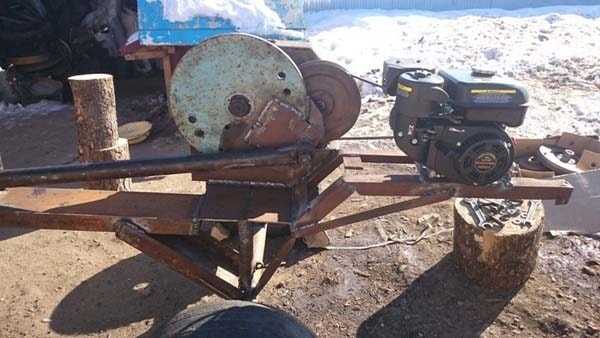

Изготовлено основание под станок.

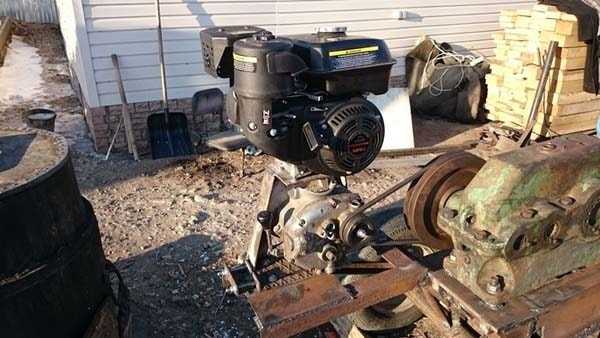

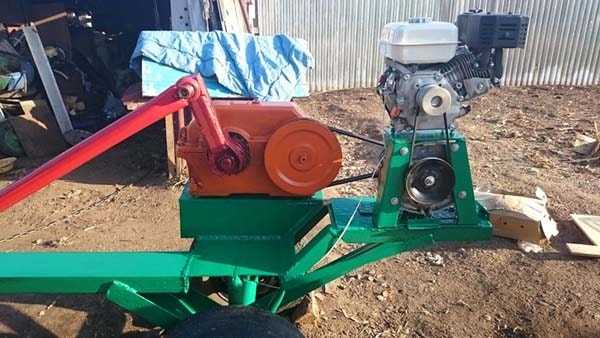

Редуктор.

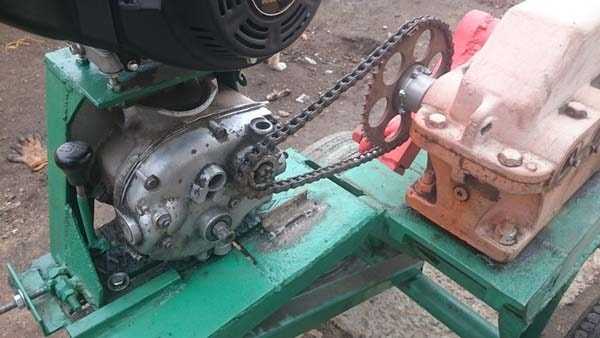

Далее ременную передачу от КПП на редуктор, заменили на цепную.

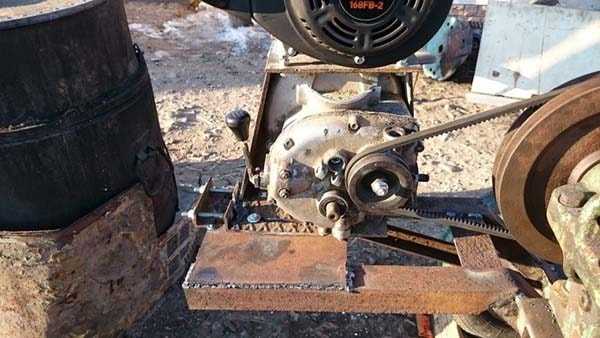

Здесь установлена КПП от Урала для понижения оборотов двигателя (3600 оборотов в минуту), колю дрова на второй скорости, а если чурка большая, то включаю первую передачу.

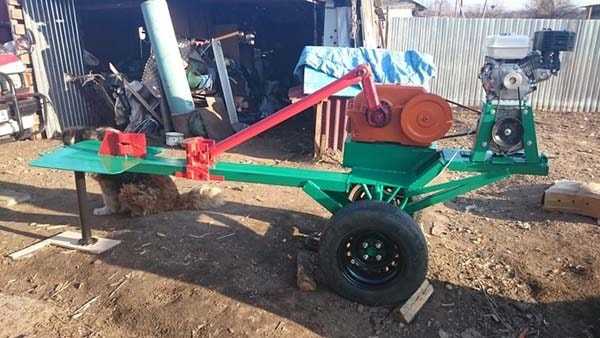

Вот такой дровокол сделал своими руками умелец, очень нужное приспособление для заготовки дров.

Автор самоделки: Александр Чумаченко.

В этом видео показан аналогичный самодельный дровокол в работе.

Загрузка…

sam-stroitel.com

Дровокол гидравлический и механический своими руками: схемы, чертежи

Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.

Преимущества и недостатки

Дровокол бензиновый

Достоинства дровоколов очевидны:

• облегчение физического труда;
• увеличение скорость процедуры;
• дровокол под силу сделать своими руками;
• для работы нужно лишь включить станок;
• устройство может работать длительное время без остановки;
• можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
• заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

• довольно высокая стоимость готового устройства;
• сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Как пользоваться?

Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум ­– 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.

Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.

Самодельный дровокол

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

• горизонтальные;
• вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

1. Подающий механизм перемещает бревно к режущему инструменту.
2. Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

По типу привода различают:

• дизельные или бензиновые – полностью автономные модели;
• электрические – стационарные устройства;
• дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Механические и гидравлические

Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.

Конусный ручной дровокол

Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

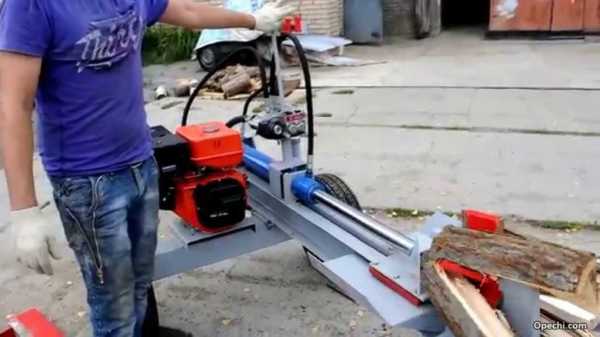

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.

Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

Гидравлический дровокол

Реечные

Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:

• ременного редуктора;
• двигателя;
• колуна;
• зубчатой передачи;
• режущей рейки.

Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.

Конусные

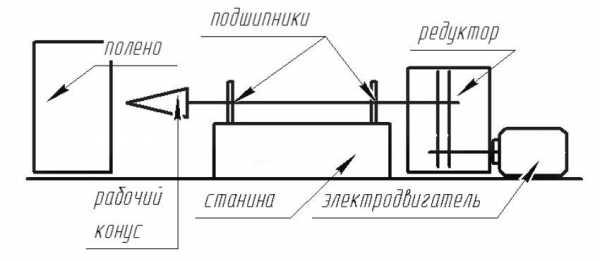

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

• Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
• Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
• Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Создание

Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.

Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.

Чертеж конуса дровокола

Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.

Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.

Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.

Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.

После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.

opechi.com

Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.

Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.

Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.

Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.

На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.

На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.

На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.
Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.
Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

modaistile.ru

своими руками механический, гидравлический, ручной, электрический, редукторный

Люди, живущие в своем доме или селе, постоянно сталкиваются с задачей наколоть дрова. Для упрощения этого процесса можно изготовить дровокол самодельный. Его применение — это гораздо выгоднее и эффективней, чем колоть дрова обычным колуном, а, кроме того, имеется выгода и в цене — экономически целесообразней один раз собрать дровокол своими руками, чем регулярно оплачивать наем рабочих или покупку уже колотых дров. Также человек без соответствующей сноровки при выполнении этой работы может травмироваться или травмировать окружающих. Стоит отметить и тот факт, что чем тверже дерево, тем труднее его колоть колуном (а твердые породы хорошо горят и дают больше тепла). О том, что такое дровокол, какие типы существуют и как сделать его самому, расскажем ниже.

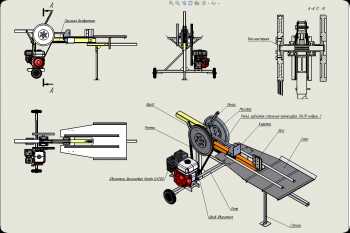

Схема реечного дровокола.

Что такое дровокол, его типы

Дровоколом называют станок, который предназначен для автоматической или полуавтоматической колки дров. Первое появление подобного устройства относится ко второй половине 19 века, страной-родоначальницей считаются США. Там такие устройства впервые стали производить массово на фабрике, хотя прототипы станков для колки дров в больших объемах появлялись и ранее почти во всех странах Старого и Нового Света (в том числе и в России), однако, первый серийный станок производился в Америке. Главным элементом этого аппарата является гидравлический поршень, который передает свое усилие на колун. Последний, обладая высокой кинетической энергией, разбивает деревянный чурбак, неподвижно зафиксированный. Другой вариант — неподвижный колун, поршень здесь воздействует на бревно, которое с силой ударяется о режущий элемент.

Дровоколы разделяют по принципу устройства привода:

Схема винтового дровокола.

1. Ручной. В этом приводе ход поршня обеспечивает мощная пружина, помещенная в цилиндр. При помощи мускульной силы человека пружина взводится и фиксируется. Для спуска поршня требуется изменить положение спускового рычага. Для упрощения взвода пружины применяются различные гидравлические или механические устройства. Такие аппараты производятся, в основном, для бытовых работ или используются на малых деревообрабатывающих предприятиях.
2. Электрический привод. Получил широкое распространение с момента появления асинхронного двигателя. Электроприводные дровоколы являются самыми распространенными станками. Работать они могут по 2 принципам: двигатель нагнетает воздух в ходовой цилиндр, а цилиндр под воздействием высвобождающегося воздуха разгоняет бревно. Другой вариант — двигателем осуществляется движение поршня-колуна. Есть еще и третий вид — двигатель вращает бур, который за счет вращения раскалывает бревно. Однако, последний тип неэффективен, это энергоемкий вариант, он продвигается на рынке рекламными службами фирм-изготовителей буровых станков. Приобретать такое устройство нецелесообразно.
3. Дровоколы с двигателем внутреннего сгорания. Принципы работы и виды станков аналогичны электроприводным. Разница заключается только в источнике энергии привода: вместо электроэнергии — бензин. Они менее экономичны (т. к. КПД ДВС существенно ниже КПД асинхронного двигателя), чем электрические, и приобретать их нужно только в случае отсутствия в месте работы источника электроэнергии.

Помимо разделения по типу привода, можно условно разделить станки и на оборудование с подвижным и неподвижным колуном (реечный дровокол), по расположению и направлению раскалывания бревна и т .д.

Однако, подобные деления несущественны, поскольку не влияют на производительность, процесс и энергозатраты.

Вернуться к оглавлению

Характеристики дровоколов

Размеры конуса дровокола.

Как и любой другой промышленный станок, дровокол имеет свои характеристики:

1. Главным показателем является мощность расщепления бревен. Де-факто это то усилие, которое агрегат прикладывает для разбивки бревна. Измеряется этот параметр в тоннах. Для бытовых целей применяют устройства с мощностью 4-5 тонн, для мелких предприятий — 5-7 тонн, для крупных предприятий — от 8 тонн.
2. Длина хода. Этот показатель определяет расстояние, которое проходит бревно или колун до момента удара. У разных установок оно может быть разное, независимо от мощности аппарата.
3. Максимально допустимый диаметр обрабатываемого бревна. Минимальным диаметром заготовок считается 30 см, однако, большинство бытовых устройств способны колоть бревна и в 2-3 раза толще.
4. Ход поршня. Этот показатель показывает длину хода поршня. Значение этого параметра не критично для бытовых установок.
5. Скорость движения механизма. Это скорость, с которой двигается колун или бревно (в зависимости от типа аппарата). Этот показатель является одним из главных — чем выше скорость, тем мощнее установка.
6. Мощность двигателя. Для ДВС измеряется в лошадиных силах, для электродвигателя — в ваттах. От этого показателя зависит производительность, экономичность и мощность всей установки.
7. Размеры станка. Бытовые могут быть маленькими (размеры на превышают 1,5 м в длину), как и механические, промышленные могут занимать почти все помещение цеха.

Теперь, когда есть представление о том, что такое дровокол, можно переходить к описанию его создания собственными силами.

Вернуться к оглавлению

Самодельный дровокол: концепция и меры безопасности

Схема сборки ведущего вала дровокола.

Дровоколы бывают разных типов, с разными силовыми агрегатами. Перед тем, как изготовить такой станок самому, нужно проанализировать свои способности конструктора и прикинуть финансовые и материальные возможности. Если отсутствуют материалы для задела работы (нет в наличии силовой установки и поршня), то экономически более выгодно приобрести уже готовый станок.

Итак, если есть силовая установка, то можно начинать процесс конструирования дровокола. Для этого следует определиться, какой элемент будет подвижным — закрепленное бревно или колун. Более безопасными в эксплуатации считаются установки с неподвижным колуном, а аппарат с подвижным колуном имеет более высокую мощность. Поэтому, если мощность электродвигателя 15-2 кВт, то стоит колющий элемент делается неподвижным, а подвижны делается для двигателей мощностью от 1 до 1,5 кВт. Если движок имеет мощность менее 1 кВт, то его использование нецелесообразно — он не сможет разогнать подвижный элемент до нужной скорости.

Другим дорогим элементом является гидравлический поршень. Его стоимость составляет почти 50 % от стоимости установки. Заменить его нельзя, поэтому без него начинать изготовление станка не стоит.

Вернуться к оглавлению

Самостоятельное изготовление

Если в наличии есть и гидравлический поршень, и силовая установка, то начать работы следует с монтажа рабочего стола.

Стол достаточно просто сколотить из сосновых досок. Длина стола зависит от длины хода поршня и длины заготовок, которые предполагается колоть. Важно помнить, что поверхность стола должна быть идеально ровной, поэтому следует на столешницу набить лист металла. Лучше для этих целей подойдет нержавейка.

Схема гидравлического колуна.

Чтобы стол прослужил долго, доски перед сборкой следует обработать грунтовкой, антигрибковой жидкостью и лакировать. Собирать стол следует с использованием металлических уголков и мебельных шурупов. Они повысят прочность конструкции, которая необходима для сложных силовых операций. При сборке стола можно не оставлять специальные «борозды» для хода подвижного элемента, как на покупных установках. Ограничить перемещение поршня в стороны можно набивкой бруса по ширине бревна, с последующей его обивкой металлом.

Если есть возможность, стол можно сварить из металла, используя при этом трубы (как самый дешевый материал) и толстолистовую сталь. Материал стола не играет особой роли — грамотно сделанный деревянный будет служить столько же, сколько и металлический.

Далее на столе устанавливают и закрепляют поршень и двигатель. Их крепят на их установочные элементы. Крепление должно быть надежным, для надежности следует применить болты минимум М8.

После монтажа поршня и двигателя их соединяют передачей. Обычно применяется цепная, но можно использовать и автомобильные ремни.

Колун можно сделать из большого и массивного топора (весом не менее 2 кг), желательно сделать его неподвижным. Зажимы для бревна изготавливаются из подручных материалов — это может быть и деревянный брус, и стальные трубы, и алюминиевые рейки.

При работе с самодельной установкой важно соблюдать правила техники безопасности.

www.parnikiteplicy.ru
