Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

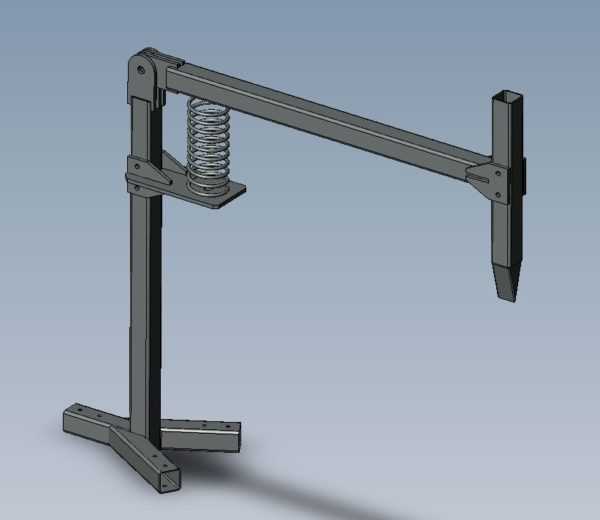

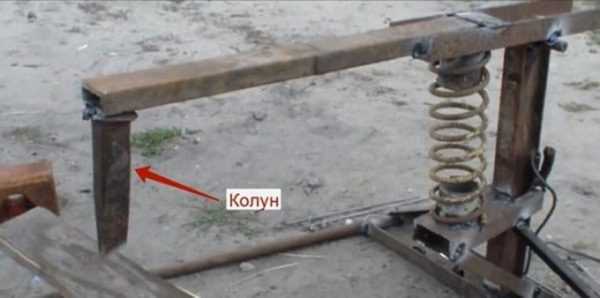

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели
Дровокол механический вертикальный: чертеж с размерами
Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

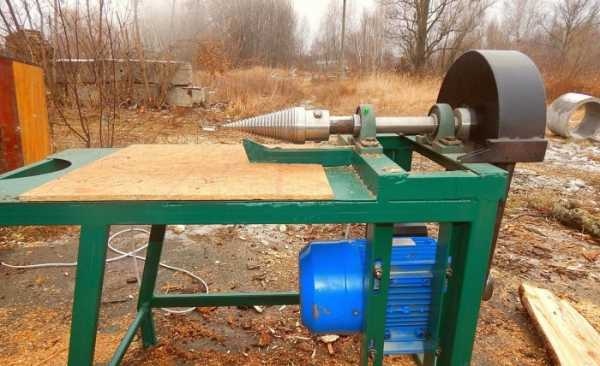

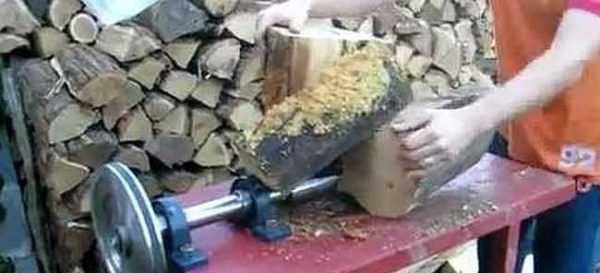

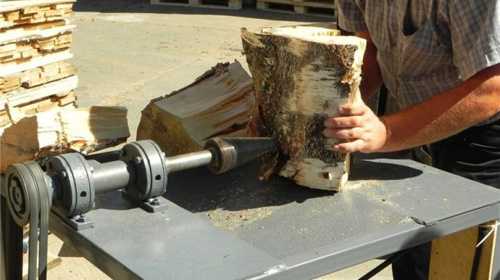

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

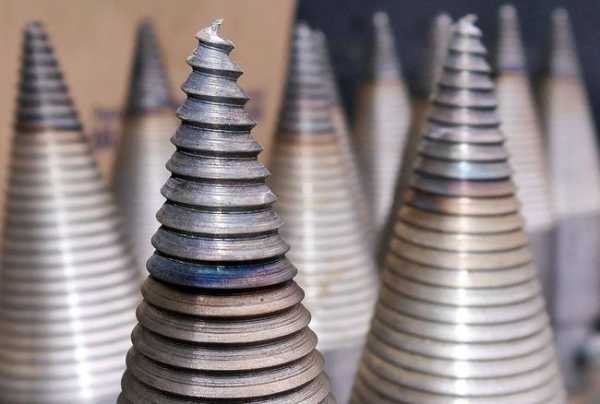

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

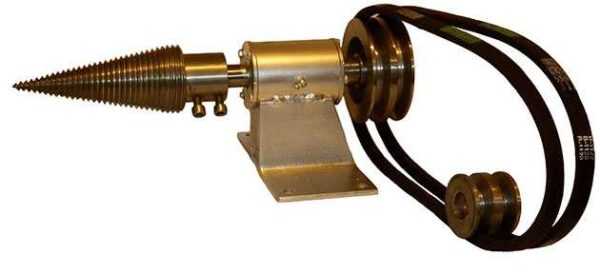

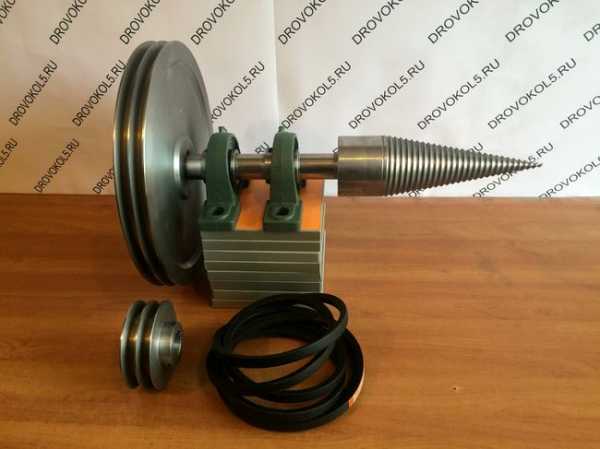

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

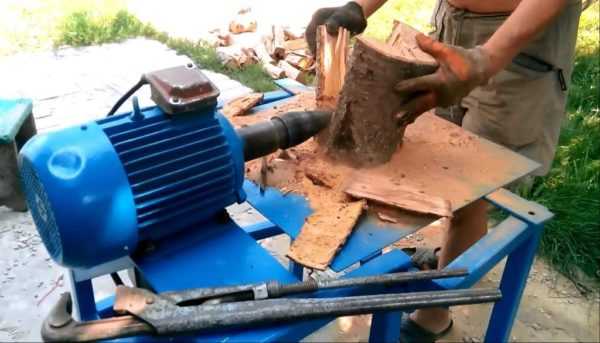

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

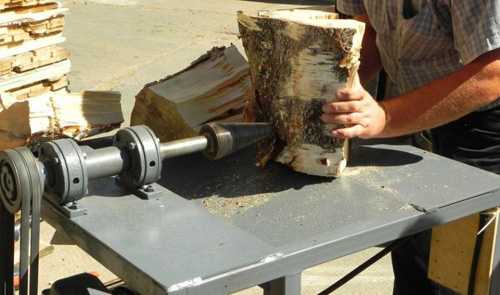

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

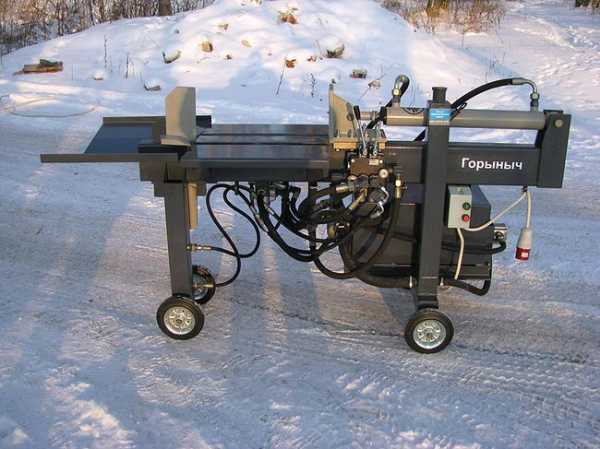

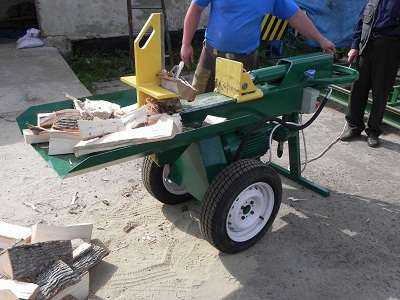

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

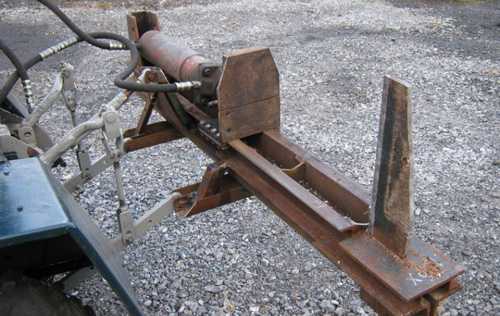

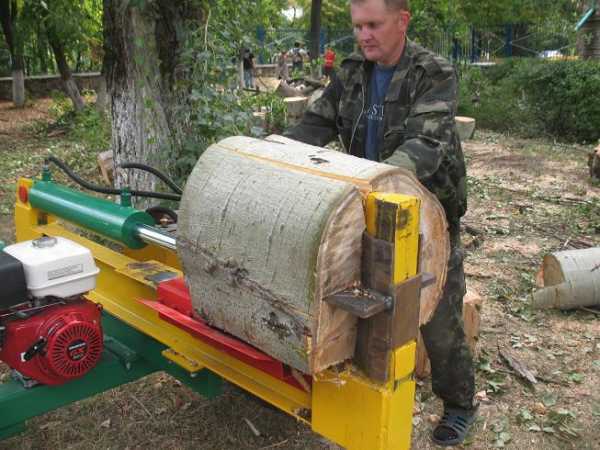

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

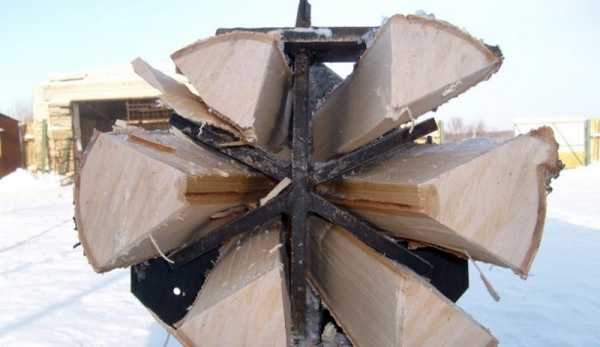

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

stroychik.ru

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

  • длина заготовки;
  • диаметр полена;
  • форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

  • Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
  • Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

  • Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
  • Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
  • За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
  • Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

  • Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

  • Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

  • Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
  • Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

  • наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
  • собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
  • способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант - механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

  • консоль;
  • опорный стол;
  • стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

  • станина, сваренная из строительного металлического профиля и листового железа;
  • силовая установка в виде мотора на электротяге или жидком топливе;
  • привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
  • вал с винтовым конусом, закрепленный в подшипниках качения;
  • упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

  • категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
  • монтаж электрического блока должен проводиться в соответствии с основами безопасности;
  • для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
  • оптимальной является скорость вращения рабочей части около 250 об/мин;
  • опоры вала предпочтительней крепить не сваркой, а винтами.

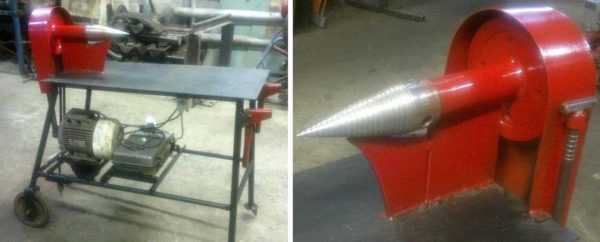

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

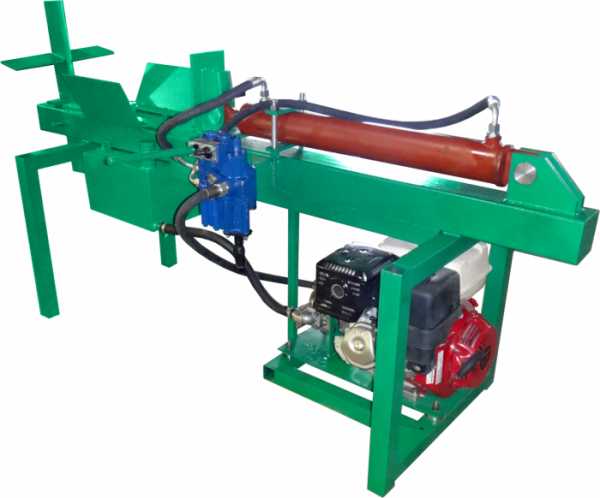

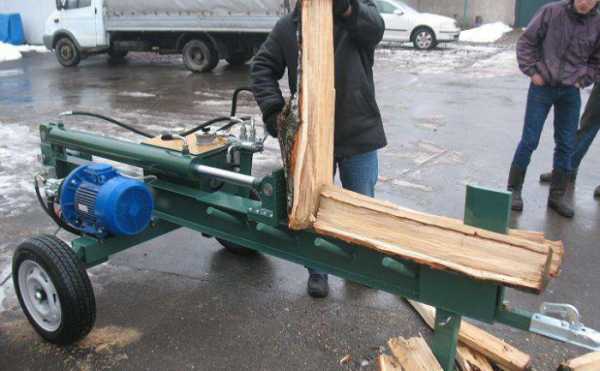

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

www.portaltepla.ru

Дровокол ручной своими руками

Для этого инструмента автор взял автомобильную рессору,

уголок 40 или 50 размера .

Два куска по 55 см

и два по 15 см.
Дровокол ручной своими руками
На длинном уголке автор сделал разметку отступив от краёв по 10 см.


и от угла 1.5 см.
середину разметил по 5 см.

Затем взял УШМ и вырезал по разметке.

После того как вырезал, он взял второй длинный уголок и приложил его к уже вырезанному, как к шаблону

и вырезал второй.

Вот что у него получилось.

Затем взял короткие уголки

и приварил к ним длинные.

Далее он от рессоры отрезал кусок 35 см.

Затем автор сделал втулку. Для этого он взял кругляк и сделал в нём отверстие под болт крепления.

и отрезал. (длина втулки должна соответствовать ширине между уголками)

выточив в рессоре небольшой проём

Готовую втулку автор приварил к рессоре.


Для крепления рессоры с уголками он сделал отверстия в уголках.


Затем автор взял кусок трубы

и приварил её к рессоре с другой стороны.

Потом заточил рессору

Затем автор собрал все детали


И приступил к испытанию инструмента.

Для удобства в использовании автор приварил инструмент к трубе, которая забетонирована в землю.


Видео-ролик, как сделать дровокол:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Дровокол своими руками + видео

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают дровокол своими руками из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

  • Это неподвижный колун, на который деревянная чурка подается под давлением.
  • Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

  • Электрический или бензиновый двигатель.
  • Гидронасос.
  • Гидроцилиндр.
  • Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
  • Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида – не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

  • Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности – 4 кВт.
  • Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент – это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) – это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

  • Два подшипника.
  • Один или два корпуса для них.
  • Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
  • Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Внимание! Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.

bouw.ru

Самодельные дровоколы и их конструкции

Содержание

Дровокол представляет собой современный станок, предназначенный для заготовки дров, как в маленьких, так и в больших объемах. Помимо основной его функции, дровокольные станки выполняют функцию торцовки. Раскол дров происходит достаточно быстро, удобно и безопасно. Всего за 3-4 часа можно сделать недельный запас природного материала.

Самодельный дровокол

Самодельный дровокол активно используется на дачном или загородном участке, а более сложные конструкции можно встретить на промышленных предприятиях.

Разновидности дровоколов

Все дровоколы по сфере использования подразделяются на:

  1. Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
  2. Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.

В зависимости от положения бревен, их можно разделить на:

  1. Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
  2. Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
  3. Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.

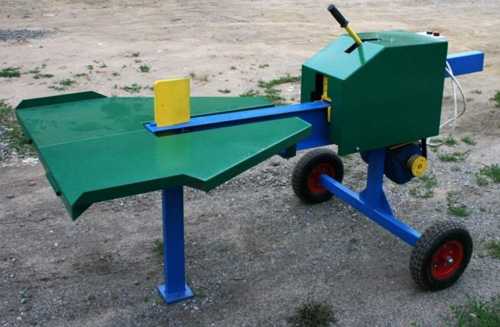

Бытовой горизонтальный дровокол

По типу питания они подразделяются на модели:

  1. С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.
  2. С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.
  3. Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
  4. С комбинированными двигателями.

По принципу работу можно разделить:

  1. Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
  2. Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.

По возможности передвижения все конструкции подразделяются на стационарные станки, которые представляют собой целые дровокольно-распиловочные линии промышленного значения и передвижные аппараты с наличием колес (гидравлический, винтовой, конусный и реечный тип).
к меню ↑

Делаем дровокол своими руками

Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.

Аппарат сделанный своими руками

Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:

  • цилиндр с толкателем;
  • насос;
  • узел, управляющий гидравлической жидкостью;
  • масляный бак;
  • двигатель, который приводит в работу насос.

Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа, если присоединить к раме колеса или шасси.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Определенных схем как сделать винтовой, реечный или гидравлический вид, нет. Это связано с большим количеством нюансов, которые необходимо учитывать в процессе производства. К тому же у каждого мастера различные возможности в плане наличия комплектующих для кустарного изготовления  Для простоты процесса можно опираться на ориентировочные конструкции готовых агрегатов.
к меню ↑

Самодельный дровокол (видео)


к меню ↑

Пошаговая инструкция

С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:

  1. Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
  2. Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
  3. Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
  4. К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
  5. В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
  6. Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.

к меню ↑

Правила использования дровокола

Винтовым, реечным и другим видом бытового станка, который используется в личных целях, достаточно просто пользоваться. Для получения расколотых поленьев достаточно поместить дрова в желоб, который их сожмет и протолкнет к ножу. Расколотый продукт собирается в специальный лоток, который в процессе его заполнения, заменяется.

Во время работы с дровоколом следует соблюдать меры безопасности

Реечный дровокол, как и любое другое оборудование, требует соблюдения мер безопасности в процессе его использования. Они включают в себя следующие рекомендации:

  • исключить одежду свободного кроя, которая может попасть между деталями. Она должна быть достаточно облегающей;
  • следует использовать все средства защиты (очки, перчатки и прочее). Их применением обезопасит сам процесс;
  • нельзя начинать работу агрегата в состоянии алкогольного опьянения;
  • процесс раскола дров может начинаться после того, как все провода и соединения будут тщательно изолированы;
  • агрегат не используется под дождем и в помещениях с повышенной влажностью. Влага может сделать необратимый процесс в работе двигателя.

к меню ↑

Несколько рекомендации перед использованием

  • дровокол устанавливается на ровную поверхность;
  • рабочее место должно быть достаточно свободным, без посторонних предметов;
  • все виды дровоколов имеют рекомендуемые температурные интервалы для работы. Их можно узнать, изучив инструкцию;
  • аппарат используется только согласно своему назначению;
  • следует вовремя заменять сломанные или изношенные детали. Выявить их можно путем регулярной проверки общего состояния;
  • при возникновении непредвиденной ситуации на аппарате находится кнопка экстренного выключения, которая способна приостановить работу.

Аппарат следует устанавливать на безопасном расстоянии от окружающих предметов

В целом дровоколы представляют собой незаменимых помощников, как на загородном участке, так и в сфере промышленного производства. Для собственного использования их можно сделать своими руками, соблюдая все этапы изготовления. В результате получиться экономичный и крайне полезный агрегат.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » По дереву

ostanke.ru

Дровокол своими руками: чертежи, фото, инструкции

Заготовка дров в ходе подготовки к отопительному сезону в деревне — это особый ритуал, но в последнее время горожане, которые «понаехали», стремятся свести к минимуму долю физического труда. Стало появляться достаточно много заготовительных станков для дров в заводском исполнении и, конечно, воспользоваться ими соблазн достаточно велик. Единственное, что останавливает к механизации колки дров — высокая цена на фирменные дровоколы. Попробуем пойти другим путём и сделать станок для заготовки дров самостоятельно.

Содержание:

  1. Дрова для печи. Какие они должны быть
  2. Виды дровоколов, чертежи и фото
  3. Конструкции и особенности самодельных дровоколов
  4. Как построить винтовой дровокол

Дрова для печи. Какие они должны быть

С другой стороны, если есть возможность построить дровокол своими руками чертежи фото инструкции тоже всегда найдутся, почему бы хотя бы не попробовать облегчить себе жизнь. Перед тем как рассматривать существующие варианты дровоколов, стоит знать, какие именно дрова должны использоваться для топки печи или бани.

Дело в том, что процесс горения и температура печи сильно зависит не только от породы дерева или степени его просушки, но и от формы, длины, толщины каждого полена. Если чурбак достаточно тонкий, его можно просто расколоть пополам на две плахи. Более крупные раскалывают на четыре, шесть или восемь частей. Основное правило — полено не должно быть слишком толстым, иначе оно при горении не даст температуры и может даже не догореть до конца. Собственно, вся теория. Теперь перейдём к практике и выясним, какой дровокол для постройки своими руками подойдёт лучше всего.

Виды дровоколов, чертежи и фото

Видов дровоколов не так много. Основным параметром самодельного устройства можно считать расположение полена, а оно может быть только вертикальным или горизонтальным. При горизонтальном расположении полена оно укладывается на специальное основание и фиксируется, а нож движется навстречу ему. Некоторые конструкции предполагают противоположный принцип действия — стационарный нож и подвижная станина. При вертикальном расположении бревна нож опускается сверху, при этом бревно либо фиксируется, либо придерживается вручную.

По типу привода дровокол может быть бензиновым, электрическим или механическим, ручным. Первый тип дровоколов самый распространённый, а причиной этому — его полная автономность и высокая производительность. Элекро-дровоколы более надёжны и менее капризны в обслуживании, но по производительности уступают бензиновым. Механический — самый простой вариант с самой небольшой производительностью.

Конструкции и особенности самодельных дровоколов

Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:

  1. Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке — запросто. Его чертежи представлены на страничке. Принцип его действия прост — бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.
  2. Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.

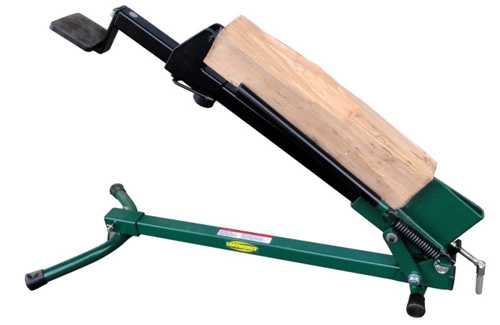

  3. Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.
  4. Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.

Как построить винтовой дровокол

Одна из самых простых и надёжных конструкций. Для постройки такого дровокола необходима прочная станина, сваренная из металлопрофиля, электродвигатель мощностью 2-2,5 кВт и понижающая клиноременная пара.

Вместо неё можно использовать понижающий шестерёнчатый редуктор. Конус просто напрессовывается на выходной вал редуктора и вкручивается во время работы в тело полена. Для полена устанавливают подвижный упор, с помощью которого оператор двигает полено по направлению к винту.

Собрать такое устройство просто и недорого. Если в хозяйстве есть двухкиловаттный мотор, то останется заказать у токаря винтовой конус и найти подходящий редуктор или клиноременную передачу.

Важно знать, что если будут использоваться шкивы, то они в обязательном порядке должны иметь защитный кожух. А при выборе редуктора надо учитывать, что количество оборотов на выходном валу не должно быть ниже 300-350 в минуту.

Мы представили ещё несколько схем, в том числе и промышленного гидравлического дровокола, но его постройка может занять кучу времени и стоить дорого, поэтому оптимальным вариантом для изготовления дровокола своими руками все же считается винтовой конусный. Приятной всем работы!

nashprorab.com

Ручной дровокол: как сделать своими руками

Читайте в этой публикации:
Что понадобится для изготовления ручного дровокола
Как сделать ручной дровокол своими руками
Как усовершенствовать ручной колун для дров

Колка дров считается весьма полезным занятием для здоровья человека – одновременно это и физическая подготовка, и стимуляция сердечной мышцы. Тем не менее махать топором для многих современных людей весьма утомительно – то ли физическая подготовка слабая, то ли негативным образом сказывается на них цивилизация. В общем, нынешние люди готовы проводить время в спортзале, но никак не за таким занятием, как колка дров. Даже если и приходится им сталкиваться с такой работой, то все равно они стараются облегчить ее, придумывая различные электрические дровоколы. Да, они хороши, но зачем тратить много средств на покупку оборудования, которое будет использоваться на даче от случая к случаю, если самостоятельно можно изготовить ручной дровокол, который одновременно и облегчит и обезопасит процесс заготовки дров? О том, как его сделать, мы расскажем на этой странице сайта moyadacha.org.

Колун для дров своими руками фото

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

  1. Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
  2. Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм .
  3. Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме сварочного аппарата, еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Как сделать ручной дровокол своими руками

Для начала разберемся с нашими пластинами шириной 100 мм. Как и говорилось выше, их должно быть три. С ними нужно будет проделать такую штуку – сначала заточить по одной стороне наподобие как топор (с двух сторон). Потом с помощью сварки собрать из них крест – собрать так, чтобы заточенные края находились с одной стороны креста. По сути, к центру длинной полосы нужно будет приварить короткие полосы – думаю, разберетесь, сложного здесь ничего нет. Проваривать нужно хорошо со всех сторон. После того как крест будет готов, можно приступать к сборке дровокола.

  1. Берем этот крест и с каждой его стороны привариваем прут, предварительно порезанный на равные отрезки длиной 400-500 мм. Привариваем так, чтобы низ креста располагался на расстоянии 250 мм от края прута. Грубо говоря, приделываем кресту ноги, которые поднимут его над землей сантиметров на 25.
  2. Теперь берем лист металла (тот, который предназначался для основания колуна) и устанавливаем крест с ногами на него. Привариваем капитально. Теперь конструкция будет стоять уверенно и не шататься – имея широкую площадь основания, даже при сильных ударах приспособление не будет сильно вдавливаться в грунт.
  3. Следующим этапом сверху прутьев (те, которые торчат выше креста) делаем ободок – неважно, круглый или квадратный, как вам будет удобно. В его задачи входит удерживать полено вертикально. Благодаря ободку полено не будет падать.

    Дровокол ручной фото

После того, как ободок будет надежно приварен к стойкам, колун можно будет испытать. Работает он весьма просто. На крест устанавливается полено, по которому вы бьете кувалдой – в результате бревно разлетается на четыре части. Если нужно мельче – устанавливаем на крест каждую половинку в отдельности и опять бьем кувалдой. Скажете, зачем все это нужно? В смысле, такие сложности, когда можно просто топором помахать. Можно и помахать, если имеется сноровка – против этого ничего не имею, но так вы наверняка разбиваете одно бревно на четыре части с одного удара, а топором придется махать намного чаще и больше. В общем, это удобство и безопасность в том числе.

Как усовершенствовать ручной колун для дров

После того, как вы испытаете такое приспособление и вдоволь насладитесь плодами своих усилий, наверняка у вас возникнет желание несколько усовершенствовать свой самодельный колун для дров. Тем более что все предпосылки для этого имеются. На много здесь, конечно, рассчитывать не придется, но тем не менее парочку улучшений произвести можно.

  1. В первую очередь, следует позаботиться о надежном креплении дровокола, например, на большой колоде или бетонной плите. Здесь все просто – в листе металла на основании дровокола необходимо просверлить как минимум четыре отверстия, через которые закрепить колун для дров к жесткой опоре саморезами (или в случае с бетоном – анкерами).
  2. Чтобы колун эффективно справлялся с поставленными перед ним задачами, и вам приходилось прикладывать меньше усилий в процессе рубки дров, крестообразное лезвие лучше расширить в нижней стороне, так сказать, сделать его толще. Здесь можно пойти двумя путями – наварить на низ ножа еще полосы металла, после чего заточить крестообразные ножи наискось с уширением вниз, либо же приварить внизу уже готовые клинышки, что намного проще и самое главное – не нужно будет разрезать конструкцию, чтобы получить доступ к ножам. С каждой стороны лезвия приваривают несколько таких косынок, срезанных под углом 25-30 градусов. Точить эти косынки не нужно – они необходимы для того, чтобы растягивать бревно в разные стороны. Разрывать его на четыре части.

    Как сделать колун для дров фото

В принципе, такой дровокол может иметь большее количество ножей. С одной стороны это хорошо – вроде как и бревно на большее количество частей разлетаться будет. А с другой стороны не совсем хорошо – чем больше ножей, тем в более стесненных условиях будут находиться расколотые дрова. Короче говоря, они там будут застревать, и очень много усилий и времени придется тратить на то, чтобы их вытащить из колуна. Вообще оптимально – это одно крестовое лезвие. Как вариант, вообще можно остановиться на одном – его вполне будет достаточно для нужд дачи, даже если вы отапливаете ее изредка дровяной печью.

В заключение темы про ручной дровокол остается добавить только одно – сказать, что такой дровокол позволяет рубить поленья не только на дрова большого размера, но и колоть их на очень тонкие щепки. Изготовить лучины для розжига печи или мангала таким способом весьма несложно.

moyadacha.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
