Содержание

виды, выбор, общие характеристики и особенности

Дровокол значительно ускоряет, и упрощает процесс заготовки дров.

Для правильного выбора нужной модели ознакомьтесь с разновидностями этого полезного инструмента, их характеристиками и особенностями.

Назначение этого приспособления кроется в названии, он позволяет заготавливать большие объемы топочного материала в действительно короткие сроки.

Кроме того, работать с этим устройством, какова бы ни была его конструкция, намного удобнее, легче и безопаснее, чем тем же колуном.

Все дровоколы имеют очень схожий принцип действия, а работают по следующей схеме:

  • Деревянный чурбак укладывается в подающий желоб, с одной стороны которого находятся ножи, а с другой расположен подвижный поршень.
  • Поршень проталкивает чурбак в сторону ножей.

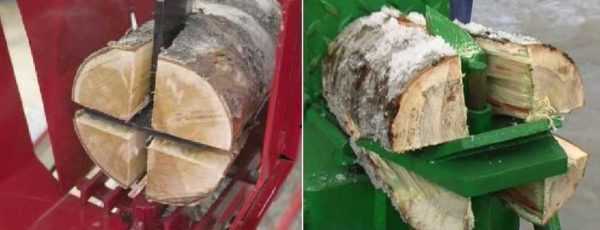

  • Ножи раскалывают чурбак на несколько частей (зависит от количества ножей и их геометрического расположения относительно друг друга).

Основные характеристики

Дровокол – станок, предназначенный для расщепления деревянных чурбаков на пригодные для закладки в печь поленья.

Независимо от конструкции, каждый дровокол имеет ряд общих характеристик, на основе которых можно сделать выбор устройства под конкретные задачи:

  • Габаритные размеры. Промышленные машины имеют большие габариты, в то время как бытовые варианты относительно компактны. Размеры прямо влияют на вес дровокола.
  • Мощность двигателя (для механических вариантов) – напрямую влияет на производительность дровокола и расход топлива.
  • Мощность расщепления. Параметр определяет максимальное усилие, которое может быть приложено для раскола бревен.
  • Рабочая длинна и диаметр. Эти параметры определяют максимальный продольный размер и диаметр деревянной заготовки, которую возможно расщепить.
  • Ход поршня и его скорость движения.

Первый параметр представляет собой расстояние, которое проходит поршень за раз.

Существуют варианты дровоколов с регулируемым ходом поршня.

Функция полезна, если необходимо расщепить небольшие бревна, так как более короткий ход позволит экономить топливо и время.

Скорость же движения определяет, сколько времени будет затрачено на расщепление заготовки.

Чтобы станок выдерживал серьезные нагрузки, для изготовления его корпуса и всех рабочих элементов используется металл хорошего качества.

Материал напрямую влияет на срок использования станка и его надежность.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

  • Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.

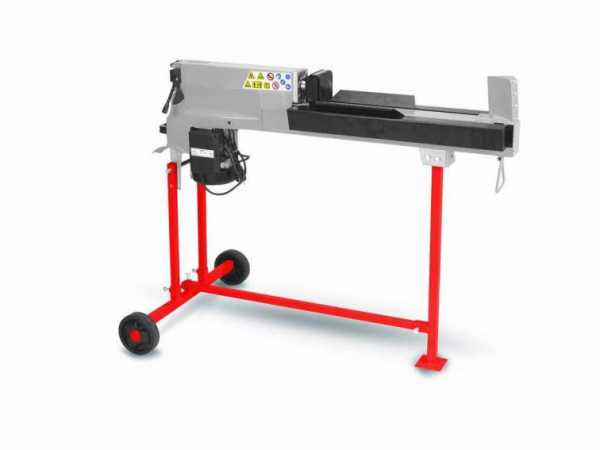

  • Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

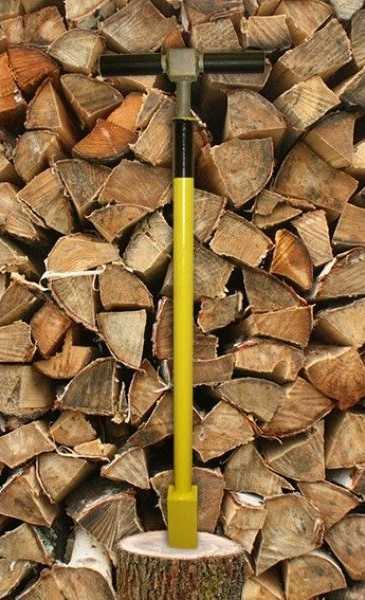

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

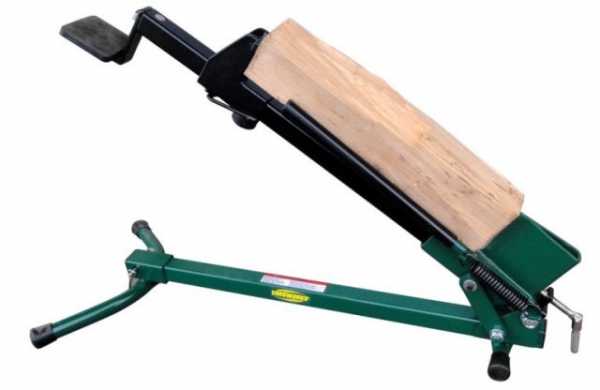

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

  • Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

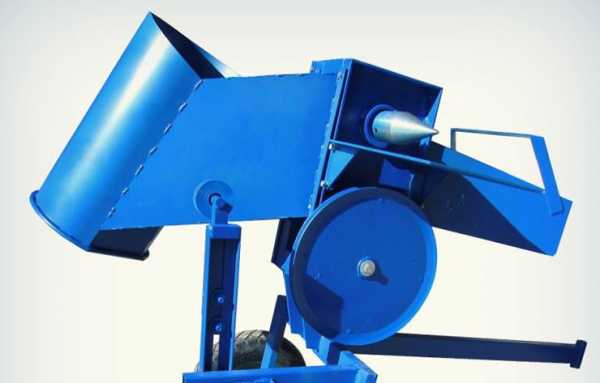

  • Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

  • Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

  • Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

  • Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

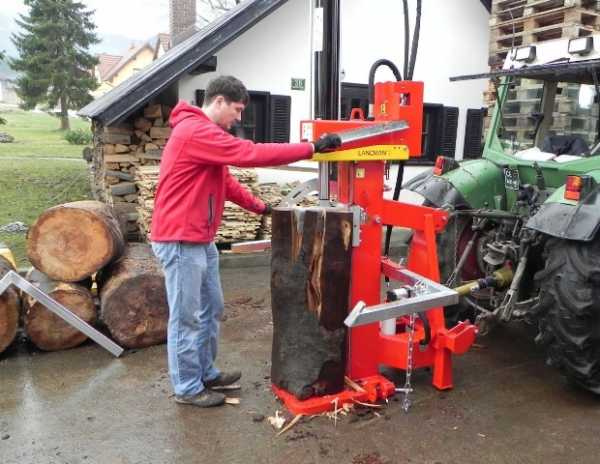

  • На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

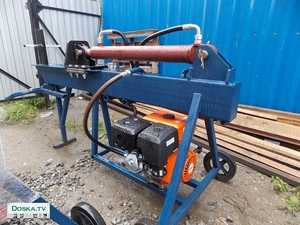

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Как правильно наточить дровокол

Большинство дровоколов, которые расщепляют древесину посредством ножей, не требуют дополнительной заточки даже со временем, так как она попросту отсутствует изначально.

Дело в том, что древесина расщепляется не за счет разрезания структуры материала, а за счет продавливания.

Если же конструкция подразумевает использование заточенных резцов, их правка выполняется на обыкновенном точильном станке.

Для этих целей подойдет и болгарка.

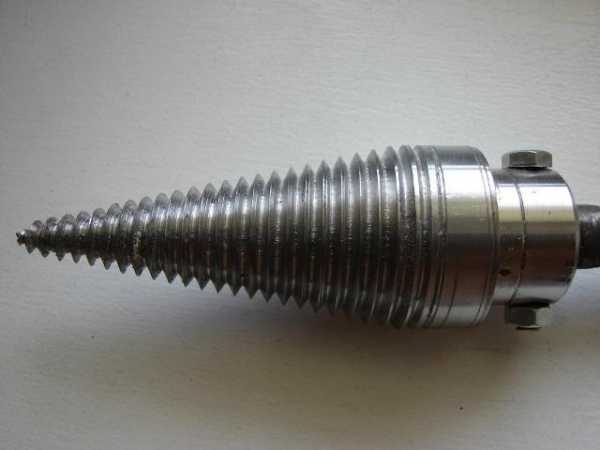

Что действительно нуждается в заточке, так это винт конусного дровокола, ведь его задача заключается именно в пробуривании волокон с одновременным расширением образованного отверстия, что и приводит к расколу заготовки.

Речь идет даже не о заточке, а о правильно нарезанной резьбе в случае, если принято решение сделать дровокол своими руками.

Выполняется она на токарном станке.

Как выбрать дровокол

Дровокол следует всегда выбирать под определенный условия использования.

Важными являются такие показатели, как усилие, прикладываемое на деревянный чурбак, размеры закладного места под заготовку, а также производительность аппарата.

Для бытового использования подойдут дровоколы с усилием 3 – 5 тонн.

Они имеют небольшие размеры, а их стоимость относительно невысока.

Производительные модели с усилием до 7т подойдут для различных котельных и коммунальных предприятий.

Полноценные крупногабаритные машины с усилием до 25т подходят для промышленного использования.

Часто они имеют множество дополнительных функций, например, автоматическую торцовку заготовок, автономную подачу.

При выборе дровокола для домашнего использования следует обратить внимание на следующие нюансы, способные значительно облегчить работу:

  • Наличие насадок с разным количеством ножей (резцов). Это позволит за один проход расщеплять заготовки на несколько частей.
  • Возможность регулировки станка по высоте.
  • Наличие системы безопасности.

Например, дровокол начинает работать, если одновременно нажать на два рычага.

Для этого будут задействованы обе руки, что исключит нахождение даже одной из конечностей в опасной зоне.

Несомненно, травмоопасность снижается, но создаются неудобства в работе.

Рейтинг дровоколов

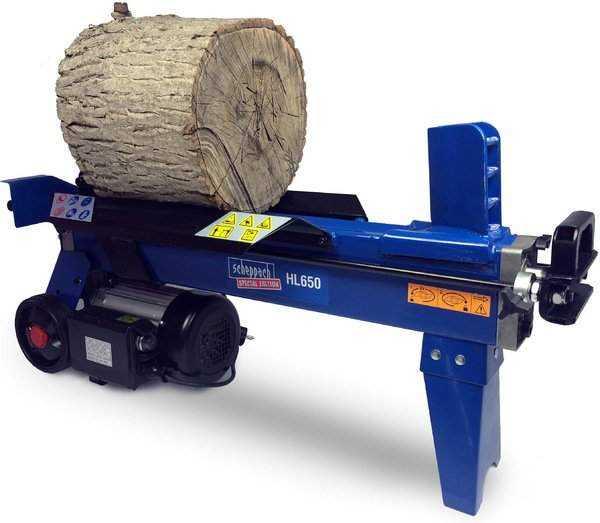

  1. Scheppach HL 650 – электрический гидравлический горизонтальный дровокол с рекордным усилием в 6,5 тонн. Имеет двигатель мощностью 2150Вт, способный переносить длительную работу и сетевые перегрузки. Встроенная система отключения при перегреве, регулировка высоты в 2-х положениях, съемный ограничитель хода для работы с короткими чурбаками. Подходит для расщепления бревен диаметром до 25см и длинной до 52см.
  2. Iron Angel ELS 2200 – голландская электрическая гидравлическая горизонтальная машина с ограничителем хода поршня Способен справиться с твердыми породами деревьев диаметром до 320мм. Выдает усилие в 6 тонн, что недостаточно для работы с дубовыми чурбаками. Имеет встроенную систему безопасности. При отличном качестве сборки имеет доступную стоимость.

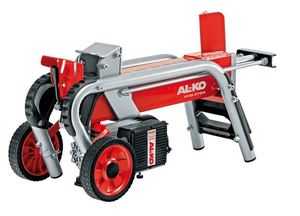

  3. Al-KO KHS 5204 – электрический гидравлический горизонтальный дровокол от немцев. Установлена система автоматической остановки при перегреве и чрезмерной нагрузке, имеет современный дизайн и возможность регулировки высоты установки. Используется для средне-твердого дерева длинной до 53см и диаметром до 25см. Клин выполнен из закаленной стали, так что он не требует частой заточки. Среди минусов следует отметить неоправданно высокую стоимость.
  4. Scheppach HS 500H – электрическая машина с горизонтальной подачей заготовок гидравликой. Усилие – 5 тонн, прочная конструкция, высокая производительность, ограничитель хода поршня, подходит для пород дерева средней твердости диаметром до 25 см и длинной до 53см.
  5. Vari 5 Ton Super Force – чешская электрическая машина с гидравлической подачей заготовок. При мощности двигателя всего 1,5кВт развивает давление в 5 тонн. Отличный бюджетный вариант для дачи. Среди качественных дровоколов с электродвигателем имеет самую низкую стоимость. Подходит для работы с мягкой и средней древесиной.
  6. Scheppach HL 1010 – профессиональный электрический вертикальный дровокол с трехфазным двигателем, мощность которого достигает внушительных 3,3кВт. Подходит для работы с бревнами длинной до 128см и диаметром до 70см. За счет силы удара в 10 тонн данная модель легко справляется даже с самой твердой древесиной, включая сучковатый дуб. Есть возможность установить крестообразный нож, однако, его придется покупать отдельно.
  7. Scheppach (Woodstar) HL 1200 – отличный электрический вертикальный вариант для крупного предприятия, так как развивает ударную силу в 12 тонн и способен справится с заготовками диаметром до 88 см.

Такие внушительные характеристики достигнуты за счет использования электродвигателя мощностью 4,1кВт и современной гидравлики.

Способен справится с самой твердой древесиной, однако, слишком громоздкий. Даже при наличии транспортировочных колес не является мобильным вариантом.

Где купить хороший дровокол?

Познакомиться с подробным описанием разных моделей дровоколов и купить наиболее подходящий вариант можно кликнув по ссылке: Перейти в Интернет-магазин

instrumentn.ru

Приспособление для колки дров своими руками: механические, гидравлические, реечные дровоколы

Дровозаготовка — процесс, требующий от человека существенных трудозатрат. Даже купленные дрова нуждаются в распиловке и колке, после чего их ещё нужно сложить в дровяной сарай для сушки. Больше всего сил уходит, конечно, на колку. Сделать этот процесс менее трудоёмким поможет дровокол. Можно приобрести готовое устройство (но это потребует значительных вложений) или сделать приспособление для колки дров своими руками.

Механические дровоколы

С заготовкой небольших объёмов дров можно легко справиться при помощи механического дровокола. У такого устройства есть свои плюсы:

  • незамысловатость конструкции с почти полным отсутствием сложных агрегатов;
  • минимум затрат, так как приспособление для колки дров можно собрать, используя металлолом и детали от старой бытовой техники.

Механический колун

Простейший самодельный дровокол своим устройством походит на колодезный журавль. Конструкция повторяет его почти полностью, но ведро для набора воды заменено здесь колуном и рукоятками. Сочленение стойки и коромысла лучше делать шарнирным, в таком случае понадобится лишь качественная смазка.

Принцип действия такой ручной дровоколки очень прост. Предварительно напиленные чурки устанавливаются на опору, а затем рычаг резко тянется вниз. Таким образом, колка происходит за счёт силы инерции, набранной колуном. Действие повторяют до получения поленьев нужного размера.

Такой механический колун своими руками собирается без особых усилий и буквально из подручных материалов — обрезков труб и уголков любой величины, а в качестве колющего элемента можно использовать обычный топор. Ещё один плюс: дровокол-самоделку можно изготовить разборной, что позволит его легко переносить с места на место и хранить в закрытом помещении.

Но у такого приспособления немало минусов.

  1. На колку дров по-прежнему приходится затачивать значительные усилия. При этом основная их часть приходится на остановку хода колуна после развала полена.
  2. Такой ручной дровокол занимает много места, длинна рычага обратно пропорциональна количеству усилий, но и такое простое механическое устройство значительно уменьшает трудозатратность процесса.

Подобная конструкция предполагает значительную массу самого колуна. Для достижения требуемого результата лезвие следует приваривать к тяжёлой цельной металлической болванке. Более простой способ — приваривать его к трубе любого сечения, предварительно залитой бетоном. Очевидно, что изготовить дровокол по такой схеме самостоятельно способен любой человек, умеющий работать со сваркой.

Пружинное приспособление

Можно немного доработать конструкцию простого механического дровокола. В этом случае, имея меньшие размеры, он будет требовать для колки дров ещё меньших усилий. В таком исполнении главный рабочий узел дровоколки — пружина, закрепляемая на неподвижном основании. Верхняя часть её упирается рабочую перекладину, на конце которой и будет закреплён сам колун.

При работе с подобной конструкцией основную работу по удержанию колуна после развала полена проделывает пружина. Главная задача здесь заключается в подборе такой пружины и упора, чтобы от человека требовался минимум усилий, но вместе с тем их хватало бы для роспуска самых крупных и сучковатых чурбаков. Опору для пружины можно сделать подвижной. Это позволит изменять параметры устройства с учётом конкретных условий. Такую конструкцию можно настроить и под определённого человека.

Важную роль играет и конструкция подвижного соединения станины и рычага с закреплённым на нём колуном. Оптимальный вариант здесь — использовать подшипники. Хорошо, если они будут качественными, а ещё лучше — самовыравнивающимися.

Наименьшая высота подобного самодельного дровокола составит около восьмидесяти сантиметров. Это значительно повысит удобство его хранения. Но в таком случае придётся работать наклонившись, что увеличит нагрузку на спину, или использовать дополнительную подставку для станка.

Более удобным в использовании будет устройство, изготовленное с учётом вашего роста. Нужно экспериментальным путём определить, на какой высоте удобнее устанавливать полено для колки, и прибавить к ней среднюю высоту самих чурок. Это и будет оптимальная высота станины. Наклоняться придётся все равно, но только для того, чтобы установить полено на подставку, а не всякий раз, опуская колун.

Для повышения мобильности конструкции с одной стороны станины закрепляют колёса, с другой — неподвижные упоры.

Инерционное вертикальное устройство

Ещё одна довольно простая для самостоятельного изготовления схема. Чтобы сделать такое устройство для заготовки дров своими руками, понадобятся две металлических трубы различных диаметров. Для изготовления основания подойдёт любая тяжёлая пластина. Ну и, конечно, нужен сам колющий элемент конструкции.

Устройство самое примитивное и не потребует для сборки больших усилий и особых навыков. На тяжёлое металлическое основание приваривается труба с толстыми стенками (или железный прут) примерно в метр высотой. Она будет играть роль направляющей. По ней должен свободно перемещаться колун, приваренный к трубе чуть большего сечения, чем направляющая. Колка дров происходит за счёт веса колуна и его инерции.

Но такой дровокол не сможет с первого раза расколоть крупные и сучковатые чурбаки. Для повышения его эффективности можно утяжелить колющий элемент. Утяжелитель лучше сделать съёмным, чтобы использовать его только в случае необходимости. Другой способ — ударить по застрявшему в полене колуну кувалдой.

Дровоколы с электроприводом

Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.

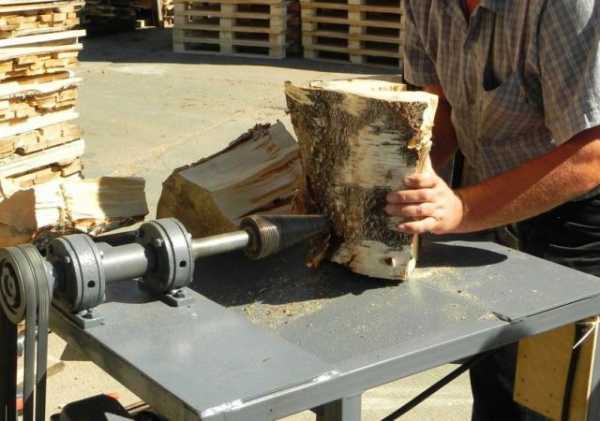

Винтовой (конусный)

Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.

Колка дров происходит за счёт врезания вращающегося конуса в полено. Он раздвигает волокна древесины и постепенно разрывает бревно на части. У крупных поленьев сначала скалываются края и только после этого разрывается сердцевина.

Рекомендации по изготовлению:

  • Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
  • Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
  • Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.

Гидравлический колун

Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.

Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров. Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

Агрегат на зубчатой рейке

Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.

Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.

pochini.guru

Как сделать саомдельный механический дровокол своими руками

Заготовка дров на зиму – процедура востребованная, но довольно сложная. Решить данную проблему можно несколькими способами, одним из которых является дровокол. Дровоколом называют специальную насадку на мотоблок, которая превращает его в автоматизированный агрегат для нарезки пиломатериалов. Такое приспособление значительно сэкономит ваше время и силы. О том, как сконструировать самодельный механический дровокол из запчастей от мотоблока своими руками, и пойдет речь в данной статье.

Дровокол для мотоблока можно сделать самому

Классификация

Самыми популярными на сегодняшний день считаются следующие виды дровоколов:

  1. Винтовой или конусный. Имеет форму конуса, благодаря вращению которого входит максимально в бревно и раскалывает его на части. Чтобы дровоколу придать вращение, следует использовать двигатель на бензине или дизеле.
  2. Реечный. Колющая деталь такой конструкции фиксируется на рейку и работает за счет зубчатой передачи.
  3. Пружинистый. Работа такого устройство базируется на пружине, которая фиксируется нижним краем к горизонтальной площадке, а верхним – к рейке с колуном.
  4. Механический. Данный тип является наиболее дешевым представителем. Он прост в сборке, поскольку при работе не применяется двигатель.
  5. Гидравлический. Гидравлическая модель отличается своей мощностью. Собрать такой агрегат самостоятельно сложно, поскольку для работы устройства применяется насос.

Рассмотрим каждый вид более детально.

В этом видео вы узнаете, как сделать дровокол своими руками:

Механические

Изготовить такой вариант устройства несложно, для этого необходимо выполнить следующий порядок действий:

  1. Подготовить опору. Для этого следует зафиксировать бетоном в земле металлическую стойку. Такое приспособление должно выдерживать без смены положения дополнительный вес.
  2. Надеть на опору горизонтальную часть устройства. Эти две части будут соединяться между собой шарниром. Для обратного механизма применяют пружину.
  3. Разместить на горизонтальной балке режущий клин и утяжелитель.
  4. Установить опору на месте раскола бревен.

Механизм действия такой конструкции заключается в том, что при опускании дровокола на бревно сработает сила тяжести в месте соприкосновения, и бревно расколется на части, после чего пружина вернет в исходное положение весь механизм.

Важно! Для того чтобы механический дровокол работал правильно, нужно выполнить тщательно расчеты и после сборки отрегулировать все комплектующие под силу пружины.

Дровоколы бывают несколько типов

Пружинные

Для изготовления такого типа устройства вам понадобится значительно меньше сил, однако справится с поставленной задачей он не хуже остальных конструкций. В таком приспособлении главную роль играет пружина, она фиксируется на станине, а другим краем упирается в перекладину с колуном.

В данном самодельном дровоколе главным нюансом является правильно подобранная пружина, поскольку на нее делается основной упор колуна при раскалывании бревна. Также не менее важно выполнить правильно подвижное сочленение рычага и рамы, на которые фиксируется колун.

Конусные

В основе работы устройства лежит деталь, выполненная в форме конуса с винтовой резьбой. Ее следует заблаговременно выточить на токарном станке. Если навыков для такой работы нет, то лучше обратиться к специалистам и заказать деталь нужной формы.

Наконечник конуса необходимо соединить с валом вращения. Также следует предусмотреть возможность снятия конуса отдельно от всего механизма, поскольку возможны заклинивания его в бревнах, а данная манипуляция поможет без проблем решить такую проблему.


Для вращения вала применяют двигатель на бензине или дизеле от мотоблока, его частота вращения должна составлять 300-600 оборотов. При выборе их частоты необходимо всегда соблюдать меры предосторожности, поскольку при высоких оборотах увеличивается риск травмирования.

Если вы решили использовать двигатель мотоблока для того, чтобы смастерить конусный дровокол, необходимо выполнить следующие действия:

  • двигатель отсоединить от всего механизма;
  • зафиксировать двигатель и вал внатяжку цепью;
  • надежно закрепить обе части на поверхности.

Такая конструкция будет моментально входить в бревно за счет винтовой резьбы на конусе и эффективно перерабатывать даже самое прочное дерево.

Винтовые

Данное устройство работает по технологии, аналогичной конусному типу, только имеет нарезную резьбу. Суть работы такого дровокола заключается в том, что сначала бревно наматывается на заостренный винт, а только потом раскалывается на части.

Каждый тип дровокола имеет свою плюсы и минусы

Гидравлические

Для изготовления такого дровокола потребуются услуги специалистов, поскольку самостоятельно сделать гидронасос практически нереально, а заказ детали может значительно повлиять на ваш бюджет. Однако, гидравлическая конструкция обладает наибольшей мощностью, что позволяет без усилий раскалывать дерево моментально на несколько частей.

Реечные

Принцип работы реечного дровокольного варианта во многом похож на гидравлический тип. Но в данном случае, вместо дорогой гидравлической системы, применяется более дешевый вариант – зубчатая передача.

Такую деталь можно изготовить самостоятельно, но для этого понадобятся навыки в работе с механикой и подобными устройствами. Принцип работы такой конструкции заключается в подаче зубчатой рейки при соприкосновении с бревном, сила механизма зависит от мощности установки.

Как работает дровокол

Дровокол является навесным устройством, которое легко соединяется со всеми тяжелыми мотоблоками и некоторыми легкими. Для этих целей лучше всего использовать мотоблок «Нева». Можно применять и другие модели, но тут есть некоторые нюансы: у двигателя конструкции должно быть водяное охлаждение и мощность более 8 лошадиных сил.

Принцип работы устройства заключается в том, что металлический конус с винтовой резьбой входит в бревно между волокнами и разрывает их, за счет чего и происходит раскол.

Главными преимуществами дровокола является мощность, надежность, легкость в эксплуатации и высокая скорость работы.

Особенности эксплуатации

Как и любая другая техника такого рода, дровокол предполагает соблюдение определенных правил безопасности при эксплуатации. Вал приспособления вращается очень быстро и имеет довольно острый наконечник, поэтому при несоблюдении мер предосторожности можно получить серьезные травмы.


Всем владельцам такой техники рекомендуют соблюдать следующие правила:

  1. Перед началом работы тщательно проверить натяжение ремня и по необходимости его отрегулировать.
  2. Не забывать об этих нюансах и в процессе работы.
  3. Применять специальные очки и жесткую обувь во время процедуры.
  4. Не использовать рукавицы.
  5. Рабочая одежда должна прилегать к телу, а не болтаться на нем.
  6. Во время процесса руки необходимо держать как можно дальше от вращающегося вала.

Изготовление дровокола самостоятельно

Изготовить самостоятельно дровокол несложно, главное, иметь под рукой все необходимые приспособления и детали, а также тщательно выполнить чертежи, соблюдать инструкции и по возможности руководствоваться предоставленными в интернете фото сборки.

Первым этапом изготовления является подготовка токарного станка и стальной болванки. Затем вытачивают конус, согласно чертежу, и нарезают на нем левую упорную резьбу.


Для сборки вам понадобятся следующие детали:

  • конус;
  • вал;
  • опора на вал;
  • электродвигатель;
  • подшипники;
  • пасы;
  • штифты.

Важно при сборке хорошо закрепить конус на валу, а также выбрать подшипники одинаковой длины.

Из всего вышесказанного можно сделать вывод, что изготовить дровокол на мотоблок своими руками несложно, достаточно обладать навыками вытачивания и иметь под рукой необходимые детали. А для того чтобы сборка не вызвала никаких трудностей, можно ознакомиться с видео в интернете для проведения данной процедуры.

'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; blockSettingArray[11] = []; blockSettingArray[11]["minSymbols"] = 0; blockSettingArray[11]["minHeaders"] = 0; blockSettingArray[11]["text"] = '

'; blockSettingArray[11]["setting_type"] = 6; blockSettingArray[11]["elementPlace"] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

Изготовление своими руками дровокола с ручным управлением

Издавна человечество старается механизировать ручную работу, и новые изобретения появляются все чаще и более совершенные. Устройства помогают справиться с большим объемом работы с минимальными затратами энергии и физического труда. Одним из таких приспособлений стал самодельный дровокол. Для работы с топором нужно приложить немало усилий, а для неподготовленного человека заготовка большого количества дров станет сложной миссией. Материал данной статьи поможет разобраться в особенностях устройства и процедуре самостоятельного изготовления.

Классификация дровоколов

Перед тем как разбираться в конструкции и начинать изготовление, нужно сначала подобрать оптимальный тип для определенного объема и условий работы. Для этого существует несколько видов оборудования, которые различают по таким характеристикам:

1. С двигателем или без

  • Энергонезависимый пружинный колун — предусматривает установку пружины для возвратно-поступательного движения.
  • Гидравлический или пневматический.
  • Электрический — зависимый от электроэнергии, предусматривает установку электродвигателя. Производительность полностью зависит от мощности двигателя.
  • Бензиновый — самый распространенный независимый самодельный колун с использованием двигателя внутреннего сгорания. Также может использоваться и дизельный мотор. Такие колуны обеспечивают высокую эффективность при полном автономном использовании.

2. По конструкции

  • Вертикальный — производит раскалывание бревна специальным ножом. Бревно должно фиксироваться, если это предусмотрено конструкцией, или поддерживаться руками.
  • Горизонтальный — конструкция схожа с вертикальным положением, но режущий нож движется горизонтально, и бревно укладывается на станине. Также конструкция может быть изменена для передвижения бревна по направлению к ножу.

При этом устройства условно можно разделить еще на несколько подвидов, в зависимости от коле-режущего инструмента:

  • Режущий плоский колун
  • Конусный
  • Конусный по типу шурупа (морковка) с упорной резьбой.

Также существует и крестообразная форма рабочего инструмента, который разделяет бревно сразу на несколько частей. Однако для такого агрегата нужно большое усилие, которое можно придать с помощью гидравлики, поэтому такой самодельный гидравлический дровокол сделать сложнее. Обычно такие аппараты используются на специализированных фирмах для получения большого объема дров.

Изготовление механического дровокола своими руками

Для самостоятельного изготовления механического колуна необходимо провести такие работы:

  • Забетонировать вертикальную стойку или использовать готовый вертикальный столб.
  • Навесить металлическую балку на опору.
  • Противоположный конец балки оснастить короткой стойкой с утяжелителем и рабочим инструментом.
  • Установить опору для поленьев. Можно использовать колоду с размером больше обычного.

Этот вид дровокола простой по своей конструкции, и для сборки нужно не так много. Несколько труб, уголок, а в качестве режущего инструмента можно использовать даже топор. Подбираются детали любого размера. Однако есть и свои нюансы. Ведь чем длиннее плечо, тем меньше усилий нужно прикладывать, а при длинном рычаге колун занимает много места. Также нужно усилие для остановки хода после разрубания полена. Но при этих недостатках и примитивном происхождении устройство способно намного облегчить ручной труд.

Основные инструменты и детали

Если уже встал вопрос об установке дровокола для хозяйственных нужд, а покупать по рыночным ценам неохота, нужно подготовить материалы и инструменты для самостоятельного изготовления. Для того чтобы изготовить самодельный механический дровокол, могут понадобиться:

  • Металлические детали, обрезки труб, швеллера.
  • Болгарка.
  • Сварочный аппарат и умение им пользоваться.
  • Навыки просчета и составления схем.
  • Творческий подход.

При этом, чтобы изготовить любой тип устройства, схему нужно разрабатывать для каждого отдельно, в зависимости от наличия деталей и условий использования. Также при желании можно посмотреть обучающее видео, которых в сети на сегодняшний день предостаточно.

Колуны с ручным приводом

Большим количеством технических устройств уже не удивишь, а в сфере заготовки дров может применяться устройство с ручным приводом. Кроме самых простых таких устройств, имеются еще и усовершенствованные:

  • Домкрат
  • Сваебойная машина

Дровокол этого типа помогает раскалывать дрова благодаря использованию тяжеловесного инструмента. Таким колуном можно быстро выполнять работу, не отягощая себя большой нагрузкой. Колуны стоят намного дешевле других в плане и покупки, и изготовления, поэтому встречаются они довольно часто.

С использованием пружины

Основным рабочим узлом является пружина, и для работы с минимальными усилиями необходима ее настройка, выставляется длина от колуна до пружины. При правильной регулировке этого параметра можно с удобством колоть и обычные, и короткие поленья. Важной в таком аппарате является также твердая опора для установки бревен. С агрегатом можно работать одной рукой, слегка приподнимая колун и сразу же опуская на подготовленное полено. При таком действии оно раскалывается, а колун, благодаря пружине, возвращается на место.

В отличие от предыдущего варианта дровокола, после раскалывания полена удерживающее усилие на колун оказывает пружина. Для изготовления также нужно несколько металлических обрезков из трубы, уголка или швеллера. Очень важно сделать подвижное соединение рычага с рамой. Для этого подойдут самовыравнивающие подшипники, благодаря которым рычаг будет легко двигаться. Высота дровокола должна быть больше 0.8 м, но лучше делать по росту человека, который будет колоть дрова. Берется оптимальная высота установки полена, добавляется высота чурбака, на котором будет стоять полено. Получаем оптимальную высоту станины.

С использованием домкрата

Для устройства данного типа нужно сделать опорную балку. На одном конце перекладины, которая изготавливается из полосы металла не менее 10 мм толщины и швеллера, крепится шарнирная связка, а на другом конце — оснастка. Балка и все остальные детали должны изготавливаться с расчетом, чтобы выдерживать нагрузку в сотни килограммов. Клин фиксируется сваркой к куску швеллера немного шире самого клина, что позволяет колоть полена разной длины.

Горизонтально по отношению к балке при помощи опорных прутов устанавливается домкрат. На переднем конце устанавливается хомут, который держит корпус гидродомкрата. Задняя опора делается из пластин, к которым крепятся пружины, возвращающие шток в первоначальное положение после снижения давления в цилиндре домкрата. Далее при начале работы устройство раскачивается, и клин с усилием домкрата раскалывает полено. Пока убираются порубленные дрова, сжатые пружины выравниваются и возвращают шток с клином на место.

По типу сваебойной машины

Для изготовления устройства такой конструкции необходимы следующие детали:

  • Шток, по которому будет перемещаться инструмент.
  • Клин, присоединенный к втулке, которая двигается по штоку.
  • Верхний утяжелитель, установленный на втором штоке.

В колоде или другой рабочей поверхности (опора) делается отверстие, в которое устанавливается шток. Ставится полено, и поднятием утяжелителя приводится в движение шток с колуном.

Винтовой дровокол

Для сборки дровокола по типу шурупа понадобятся следующие составляющие:

  • Конусный рабочий инструмент (колун), который часто называют морковкой из-за его внешнего вида. На детали при помощи токарного станка нарезается упорная резьба, благодаря которой морковка вкручивается в полено и разрывает его.
  • Двигатель.
  • Вал.
  • Цепь или ремень.
  • Редуктор.

На крепкую и устойчивую станину устанавливается мотор, который должен быть довольно мощным. Лучше всего использовать трехфазные двигатели, хотя силу вращающего момента и повышение мощности иногда решают посредством установки маховика на вал двигателя. Вместе с двигателем устанавливается редуктор, который будет понижать скорость вращения и увеличивать мощность. Далее на редуктор устанавливается вал с жестко посаженным колуном — шурупом.

Передача вращательного момента от мотора к редуктору может быть как напрямую, так и ременной или цепной. Для нормальной работы важно, чтобы колун вращался со скоростью не менее 250−300 оборотов в минуту. Также, если нет навыка работы с электричеством, лучше позвать специалиста для выбора и подключения двигателя к электросети. Устройства данного типа чаще всего используют в домашнем хозяйстве, для бань и небольших котельных. Если же необходима большая производительность, то можно собрать самодельный гидравлический дровокол. Однако для этого вида дровокола понадобятся особые детали, которые добыть будет непросто.

Гидравлический колун

Для гидравлических типов колунов характерен большой объем работы за короткое время. Работает данный агрегат благодаря гидронасосу и двигателю. Сам колун в устройстве можно расположить в качестве упора либо на конце штока. При сборке агрегата важно просчитывать некоторые детали:

  • Установка колоды — рубить полено можно вертикально и горизонтально.
  • Длина обрабатываемого полена.
  • Усилие, прилагаемое для работы, — зависит от цилиндра и мотора.
  • Мощность двигателя — зависит от подключения к сети 220 или 380 В.
  • Приобретение гидроцилиндра.
  • Приобретение масляного бака.
  • Установка масляного насоса.
  • Установка двигателя.
  • Узел масляного потока.
  • Металлический уголок 30−40 мм.
  • Куски листового металла.

Гидравлический колун собрать сложнее, однако он более производительный, чем редукторный дровокол. Гидравлика позволяет выполнять большой объем работы. Можно использовать для продажи готовых дров. Такой дровокол по своему принципу похож на дровокол с домкратом, поэтому собрать гидроколун не так уж и сложно, главное — рассчитать длину обрабатываемых колод.

Реечный дровокол

Из названия сразу можно понять, что в механизме задействована рейка, а колун крепится к ней. При нажатии на специально установленную ручку устройство приводится в действие, и полено раскалывается. Ручкой производится зацепление шестерен, и рейка с колуном передвигается к бревну. Бревно устанавливается между колуном и упором, который расположен на кожухе редуктора.

Такой колун очень хорошо подходит для использования в домашних условиях. В основном аппараты такого типа работают от электричества и приводятся в работу от электродвигателя, занимают небольшое пространство, и специальное обслуживание не требуется. При сборке нужно сразу определить, какой будет максимальная длина полена и мощность самого устройства. Как и другие виды, продается в заводском варианте, но самодельный колун обойдется дешевле.

Конструкция реечного колуна

Самое сложное — это зубчатая передача. Для основы нужно изготовить мощную стальную станину, к которой будет прикреплен мотор, редуктор и все остальные детали. Мотор желательно выбирать не менее 2 кВт. Для передачи движения используются шкивы с соотношением 1:4 или редуктор с соотношением передачи выше 8:1.

При отсутствии электродвигателя можно использовать бензиновые моторы, но из-за больших оборотов придется увеличивать соотношение передачи редуктора. Колун изготавливается из крепкой стали толщиной не меньше 10 мм, с заточенным краем под 90 градусов. Шестерня реечной подачи устанавливается над станиной с расстоянием 40−60 мм и от ножа по длине двух обрабатываемых полен. Высоту каретки определяют высотой установки шестерни реечного механизма, они должны быть одинаковы.

На передней части каретки, напротив ножа, устанавливается поперечная пластина, которая будет толкателем, рекомендуется использовать сталь толщиной больше 7 мм. На каретке устанавливается шарнирное соединение, которое дает возможность рейке подниматься и опускаться. Для поднятия рейки выше станины устанавливается пружина, которая в то же время двигает каретку в сторону редуктора. Дальше устанавливается рычаг, которым управляется работа станка, — при нажатом рычаге рейка зацепляется с шестерней и двигается к полену. Сама рейка изготавливается короче от длины между подающей пластиной к ножу.

Совет по мобильности дровокола

Иногда может потребоваться перестановка устройства с одного места на другое, однако в связи с большим весом такие манипуляции невозможны. Для развязки такой ситуации можно изготавливать передвижную станину, которая оснащается колесами. Они могут быть самыми разнообразными, к примеру, от садовой или строительной тачки. При этом желательно предусматривать блокиратор для колес или съемную конструкцию, так как во время работы такой механизм будет менее устойчивым.

obrabotkametalla.info

типы станков, описание, схемы изготовления ручных и механических моделей

Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

  • горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
  • вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

  • механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
  • электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
  • бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

  • материалы, которые уже имеются у вас, или придётся их докупить;
  • чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
  • инструменты — болгарка, сварочный инвертор;
  • навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

  • отрезок швеллера;
  • уголки;
  • автомобильная пружина;
  • пластина-нож;
  • отрезок трубы;
  • шарнирный узел;
  • рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

  • горизонтальное или вертикальное расположение чурбана;
  • наибольший размер заготовляемых при помощи механизма чурок;
  • сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

tokar.guru

Как сделать дровокол

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

  • 1 Механические дровоколы
    • 1.1 Простой дровокол своими руками: механика
    • 1.2 Пружинный дровокол
    • 1.3 Дровокол инерционный вертикальный
  • 2 Дровоколы с электроприводом
    • 2.1 Винтовой (конусный)
      • 2.1.1 Параметры конуса и резьбы
      • 2.1.2 Электромотор и редуктор
      • 2.1.3 Где расположить мотор
    • 2.2 Гидравлический дровокол
  • 3 Видео по теме

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели
Дровокол механический вертикальный: чертеж с размерами
Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

yastroyu.ru

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Уже готовый самодельный дровокол с пружиной с указанными размерами

Перекладина несет большую нагнузку потому не лишне ее усилить, также неплохо укрепить площадку под пружину

Пружина и колун для дровокола

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)

Схема пружинного дровокола для самостоятельного изготовления

Основа сделана в виде треугольника. Это стационарный вариант

Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Дровокол механический вертикальный: чертеж с размерами

Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Самодельный винтовой дровокол с электромотором

Цепная передача более шумная, но более надежная

Небезопасная конструкция. Желательно и цепь и мотор прикрыть кожухом

Упор нужен чтобы держать цепь внатяг

Упор с другой стороны

Вот такая примерно резьба нарезается на цилиндре для дровокола

«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

openfile.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
