Гидравлический гибочный пресс Durma AD-R 25100 – цена, отзывы, характеристики с фото, инструкция, видео
Синхронизированный гидравлический гибочный пресс DURMА серии AD-R отвечает требованиям заказчиков, для которых необходим минимальный набор функций управлений. Существует большое количество модификаций по длине и рабочему давлению. Оператору доступен контроль и программирование скорости подхода, рабочего хода и скорости возвращения. Это помогает в обработке листа при его помещении в матрицу для создания угла изгиба. Оператор может программировать ползун, чтобы он шел вверх очень медленно на короткое расстояние, затем останавливаться и ждать, в то время как оператор имеет шанс забрать лист под контролем. Это не только помощь в обработке материала, но и возможность улучшить качество детали, фактически устраняя деформации в области изгиба. Также возможно программировать задержку или выдержку снизу, что может быть полезно при изгибе нержавеющей стали или других необычных материалов.
| Характеристика | Значение |
|---|---|
| Рабочее давление, т | 100 |
| Рабочая длина гиба (А), мм | 2550 |
| Расстояние между опорами (В), мм | 2200 |
| Скорость по оси Y в ускоренном режиме, мм/сек | 180 |
| Рабочая скорость по оси Y, мм/сек | 10 |
| Скорость обратного хода по оси Y, мм/сек | 120 |
| Просвет (D), мм | 530 |
| Ширина стола (G), мм | 104 |
| Высота стола (F), мм | 900 |
| Ход 160 (C), мм | x |
| Ход 265 (C), мм | s |
| Ход 365 (C), мм | x |
| Глубина подачи листа (E), мм | 410 |
| Поддерживающие штанги, шт | 2 |
| Количество пальцев на заднем упоре, шт | 2 |
| Скорость хода по X-осям, мм/сек | 250 |
| Ход по X-осям, мм | 650 |
| Мощность двигателя, кВт | 11 |
| Емкость масляного бака, л | 100 |
| Габариты LxWxH (ДхШхВ), мм | 3800x1670x2750 |
| Вес Durma AD-R 25100 , кг | 8650 |
- s – стандарт (входит в стандартную комплектацию станка)
- o – опция (возможна установка за доп.
оплату)
оплату)Графическая систему ЧПУ EMKODT15
Увеличить
Увеличить
Общие характеристики
- 15” 1024х600 TFT цветной жидкокристаллический экран.
- Емкостный сенсорный дисплей.
- Габариты панели: 40х515х67мм.
- Источник: 24 Вольт постоянного тока
- RS 232 последовательная связь для FPSC защитный PLC модуль
- Восстановление из USB данных о заготовке, пуансона, матрицы и др. параметров
- Программное обеспечение панели и модуля обновляется при помощи USB.
- Интернет подключение.
- Синхронное управление балкой оси Y1Y2 (Y1 – левый, Y2- правый).
- Х1,X2 R1,R2 Z1, Z2 числовое управление до 6-и осей заднего упора.
- Индексация осей для каждого включения.
- Управление компенсацией прогиба стола.
- Возможность применения буквенно-цифровых обозначений в программе и в коде инструмента.
- Дюймовые/метрические преобразования.
- Возможность рисования профиля, пуансона, верхней балки и заднего упора в 2D.
- 2D программирование гибки.
- Автоматический расчет усилия гибки, порядка гибки и положения осей упора.
Специалисты нашей компании всегда готовы подобрать необходимый инструмент.
Стандартная комплектация
- 3 оси – Y1, Y2, X
- Система ЧПУ EMKODT15
- Блок управления – простой с числовым программным управлением.
- Задний упор – электроприводной, с системой опор качения и шарикоподшипников.
- Пальцы заднего упора – с регулировкой по высоте.
- Европейская система зажимания.
- Скользящие рычаги поддержки листа с Т-образным каналом и остановкой наклона.
- Специально спроектированные – гидравлические блоки и клапана мирового класса.
- Система электроники мирового класса.
Опции
- Блок управления – серия с числовым программным управлением типа CNC Advantage – двухмерное графическое и офлайновое программное обеспечение.
- Блок управления – с числовым программным управлением DU 6000.
- Блок управления – CNC DNC 880S с двухмерной цветной графикой.
- CE с ручным FIESSLER AKAS-LC II F + щит управления AKFR + стальные защитные крышки.
- CE с SICK C 4000 – только для тандема + стальные защитные крышки.
- Лазерная защита пальцев DFS1 (для нижней балки – не CE).
- Верхний инструмент европейского стандарта (один из них сегментирован).
- Нижний инструмент европейского стандарта (один из них сегментирован).
- Нижний инструмент Durma.
- Быстроразъемные зажимы.
- Ручная формовка.
- Электроприводная формовка с числовым программным управлением.
- Задний упор 1000 мм – защита сзади при помощи светового барьера.
- Охладитель масла.
- Дополнительные блоки пальцев и скользящие передние рычаги.
- Специальная комплектация для зарубежных стран.
Отзывы о Durma AD-R 25100:
Отзывов пока нет, но ваш может быть первым.Оставить отзыв

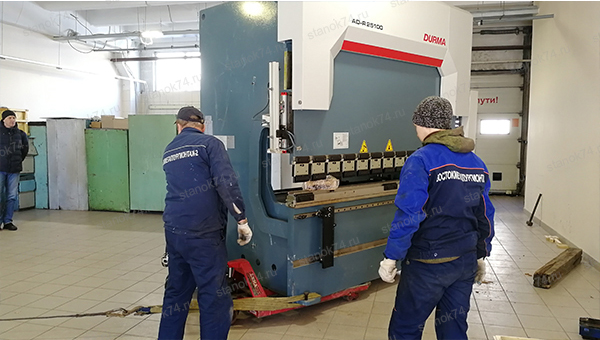

Гидравлический листогибочный пресс AD-R-25100 Durma (Турция)
Гидравлический листогибочный пресс AD-R-25100 Durma рассчитан на широкий круг заказчиков, которые хотели бы минимизировать количество управляющих функций. В этом прессе обработка листа ведётся по программе, которая формируется непосредственно оператором, осуществляющим последующий контроль за её отработкой. Основные программируемые операции – скорость подхода, скорость возвращения и рабочий ход. Так, качество готового изделия существенно повышается за счёт устранения деформаций в зоне сгиба, если задать режим перемещения ползуна вверх на малой скорости с последующей остановкой и переходом в состояние ожидания.
У станка под управлением CNC находятся три оси: X – позиционирование заднего упора, Y1 и Y2 – перемещение ползуна. Процесс программирования контроллера максимально упрощён и ведётся с пульта управления, за счёт чего значительно сокращается время на изготовление детали. Получив исходную информацию о размерах изделия и последовательности технологических операций, CNC самостоятельно вычисляет угол изгиба, исходные и конечные положения ползуна и заднего упора, а также их перемещение по осям.
Крепеж инструмента
Еврозажим Multi-V
Быстросъемный зажим
Основные компоненты стандартной комплектации
Направляющие верхней балки
Двойные направляющие увеличивают точность перемещения верхней балки.
Увеличенные ход, просвет и глубина подачи
Рабочее пространство на станке серии AD-R увеличено, что значительно облегчило работу и сократило время производственного цикла.
Ход моторизированной оси X осей контролируется ЧПУ
Высота заднего упора (ось R) выставляется вручную.
Глубина позиционирования пальцевых блоков вычисляется ЧПУ. Откат заднего упора – стандартная функция, обеспечивающая точность позиционирования. Пальцевые блоки перемещаются по линейным направляющим на подшипниках.
Передняя поддержка
Передняя поддержка быстро устанавливается на линейные направляющие и шаровые опоры, которые позволяют легко перемещать заготовку в горизонтальной плоскости.
Производитель: Durma
Родина бренда: Турция
| Рабочие усилие, тонн | 100 | |
| Рабочая длина, мм | (A) | 2550 |
| Расстояние между опорами, мм | (B) | 2200 |
| Скорость по оси Y в ускоренном режиме, мм/сек | 180 | |
| Рабочая скорость по оси Y, мм/сек | 10 | |
| Скорость обратного хода по оси Y, мм/сек | 120 | |
| Просвет, мм | (D) | 530 |
| Ширина стола, мм | (G) | 104 |
| Высота стола, мм | (F) | 900 |
| Ход, мм | (C) | 265 |
| Глубина подачи листа, мм | (E) | 410 |
Поддерживающие штанги, шт. |
2 | |
| Кол-во пальцев на заднем упоре, шт. | 2 | |
| Скорость хода по X-осям, мм/сек | 250 | |
| Ход по X-осям, мм/сек | 650 | |
| Мощность двигателя, кВт | 11 | |
| Емкость масляного бака, л | 100 | |
| Длина, мм | (L) | 3800 |
| Ширина, мм | (W) | 1670 |
| Высота, мм | (H) | 2750 |
| Вес, кг | 8650 | |
Пока нет отзывов на данный товар.
Оставить свой отзыв
Ваш отзыв поможет другим людям сделать выбор.
Спасибо, что делитесь опытом!
Оценка товара:
Достоинства:
Недостатки:
Комментарий:
Имя:
E-mail: не публикуется
В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.
Информация не касающаяся товара будет удалена.
Гидравлический листогибочный пресс с ЧПУ AD-R 25100
Общие характеристики
| Изгибающее усилие | от 100 до |
| Длина изгиба | 2550 мм |
| Оси | 3 (Y1, Y2, X) |
| быстрая скорость по оси Y | 180 мм/с |
| Ход | 265 мм |
| Внутреннее расстояние между боковыми рамами | 2200 мм |
| Зазор в боковой раме | 410 мм |
| Дневной свет | 530 мм |
| Концепция мощности | гидравлический |
| Рабочая скорость по оси Y | 10 |
| Скорость отвода по оси Y | 120 |
| Ход заднего упора по оси X | 650 мм |
| Скорость заднего упора по оси X | 500 |
| Высота стола | 900 мм |
| Ширина стола | 104 мм |
Размеры и вес
| Длина | 3800 мм |
| Ширина | 1670 мм |
| Высота | 2750 мм |
| Вес | 7400 кг |
Описание
3 оси (Y1, Y2, X) ЧПУ DT-15
– 2D графический дисплей 15″
– интуитивно понятное сенсорное управление (простое рисование контура гибки пальцем)
– удобное программирование в диалоговой форме
– автоматический расчет последовательности гибки
– автоматический расчет размера листа
– Память графических продуктов и инструментов
– Возможность коррекции
– Интерфейсы USB для резервного копирования и транспортировки программ
– Программное обеспечение для ПК, генерация программ на ПК и передача на машину по USB
Задний упор с сервоприводом на линейных направляющих и шарико-винтовых передачах
Блоки пальцев заднего упора на двойных линейных направляющих
Моторизованный венчик с ЧПУ
Промежуточные зажимы для верхнего инструмента
Верхний инструмент 1010/A/75°/0,8/105, секционный, радиус изгиба закален и отшлифован
держатель штампа для штампов 60 мм
штамп тип 2009/85° (V 16, 22, 35, 50 мм) секционный, гетил, радиусы изгиба закалены и отшлифованы
лазерное предохранительное устройство Fiessler AKAS, установленное на верхней балке
опорные кронштейны с линейными направляющими
защитные кожухи по бокам и сзади
в соответствии с правилами CE
заправка маслом
руководство пользователя на английском или немецком языке
Преимущества AD-R по сравнению с PBF:
– больший ход, просвет и зазор в боковой раме
– более высокая скорость подвода и отвода верхней балки
– более высокая скорость заднего упора
– пальцы заднего упора на двойной линейной направляющей вместо одинарной
– больше доступных опций, таких как оси Z1/Z2, тандемное исполнение, другие элементы управления ЧПУ .
..
(примеры фотографий)
Дополнительное оборудование:
| Ось R с ЧПУ | € 5.999,– |
| Быстроразъемные клеммы для верхнего инструмента | € 783,– |
| гидравлический или пневматический зажим инструмента | по запросу |
У нас более 600 ссылок!
Дополнительная информация
Брошюры
ad-r_en-1.pdf
Euram Werkzeugкаталог
Роллер Клеммсистема
Видео о продукте
Гидравлический листогибочный пресс с ЧПУ AD-R 25100
Извещение
Цены на месте, без учета НДС.
Применяются Общие положения и условия поставки Австрийской ассоциации производителей машин и металлоконструкций.
Мы продаем только с сохранением права собственности, товары остаются нашей неограниченной собственностью до тех пор, пока они не будут оплачены в полном объеме.
Изменения цен и ошибки исключаются.

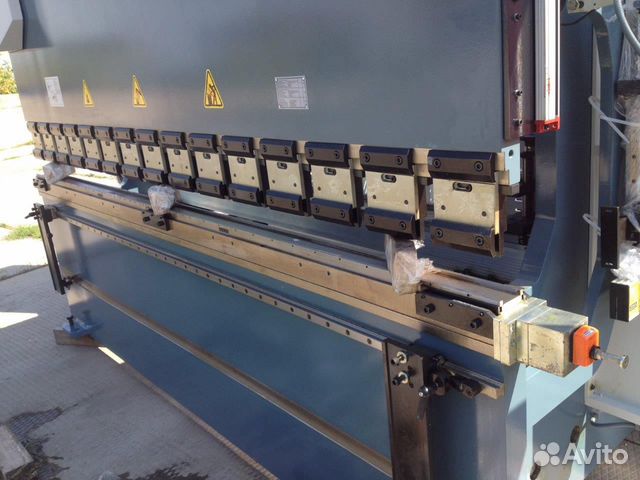

Durma AD-R 25100 Листогибочный пресс с ЧПУ Подержанные станки
- Описание
- Характеристики
- Об этом продавце
DURMA AD-R 251004 Гидравлический листогибочный пресс Axis Motorized Bombing CNC
Длина изгиба: 2550 мм,
Ход: 265 мм
Глубина горловины: 410 мм
Максимальный тоннаж: 100 тонн
4 шт. заднего упора,
Управляемая система бомбометания от блока ЧПУ,
Лазер для защиты пальцев Fiessler Akas,
Нижний держатель формы 60 мм,
Верхний держатель формы европейского типа,
Реле P97.
R08 Стандартная верхняя форма, – набор из 1 шт.,
Реле M460 4V Нижняя форма, – 1 комплект,
Сенсорный блок управления DT-10 с ЧПУ,
2D-графика,
Установка на месте и обучение бесплатны.
Обратите внимание, что это описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой
| Прочность | 100 Т |
| Длина в сложенном виде | 2250 мм |
| Расстояние между стойками | 220 мм |
| ЧПУ | Система бомбометания от блока ЧПУ |
| Горло | 410 мм |
| Вертикальный ход | 265 мм |
| Рабочая скорость | 10 мм/с |
| Номер оси | 4 |
| Мощность двигателя | 11 кВт |
| —————— | |
| Рабочее время | |
| Время работы без подзарядки | |
| Государственный | хороший |
| По местным нормам | ——— |
| Статус | |
| Технический паспорт | Дурма AD-R 25100 |
| Тип клиента | Реселлер |
| Действует с | 2018 |
| Предложения онлайн | 2 |
| Последнее действие | 8 ноября 2022 г. |
Описание
DURMA AD-R 251004 Моторизованный листогибочный пресс с ЧПУ Axis
Длина изгиба: 2550 мм,
Ход: 265 мм
Глубина горловины: 410 мм
Максимальная грузоподъемность: 100 тонн
Кузов нового типа,
2 линейных скользящих передних рычага,
4 части заднего упора,
Система управляемого бомбометания от блока ЧПУ,
Лазер для защиты пальцев Fiessler Akas,
60-мм нижний держатель формы,
Европейский Тип Верхний держатель формы,
Реле P97.R08 Стандартная верхняя форма, – Набор из 1 шт.,
Реле M460 4V Нижняя форма, – 1 комплект,
Сенсорный блок управления ЧПУ DT-10,
2D-графика,
Установка на месте и обучение бесплатное.
Обратите внимание, что это описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой.
