Однофазный асинхронный двигатель: 6 схем работы

Изготовление самодельных станков и механизмов требует наличия источника крутящего момента, способного развивать высокую механическую мощность на валу привода при питании от сети 220 вольт.

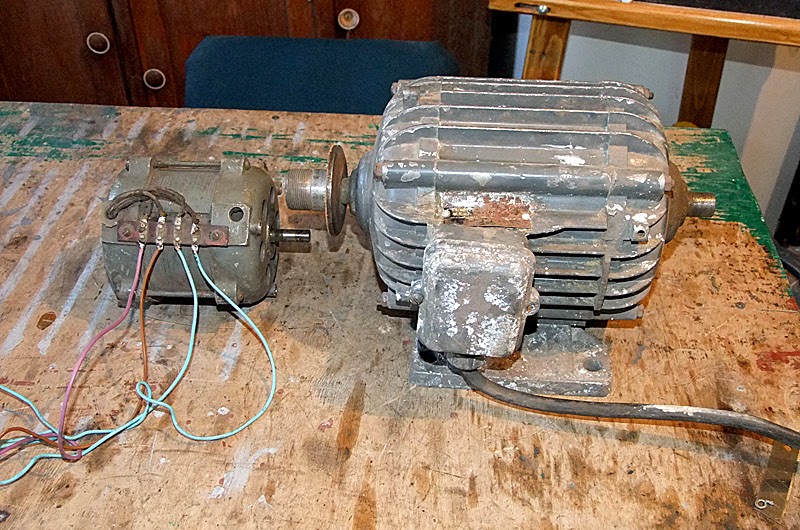

Для этих целей подходит электродвигатель от бетономешалки, стиральной машины, другого оборудования или просто приобретенный в продаже.

В статье я рассказываю все про однофазный асинхронный двигатель, схема подключения которого зависит от внутренней конструкции и может быть выполнена с пусковой обмоткой или конденсаторным запуском.

Содержание статьи

С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем

Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.

На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.

Важное предупреждение

Начинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.

Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.

В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).

Как состояние подшипников влияет на работу двигателя

Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.

Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.

Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.

Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.

Обязательно разбирайте электродвигатель перед его подключением, тщательно осматривайте всю его внутреннюю конструкцию.

Обращайте особое внимание на состояние подшипников, выполнение нормативов по допускам и посадкам, качество смазки. Сухую и старую смазку обязательно необходимо заменять свежей.

Что надо учитывать в конструкции статорных обмоток и как их подготовить

Домашнему мастеру чаще всего попадают электродвигатели, которые уже где-то поработали, а, возможно, и прошли реконструкцию или перемотку. Никто об этом обычно не заявляет, на шильдиках и бирках информацию не меняют, оставляют прежней. Поэтому рекомендую визуально осмотреть их внутренности.

Статорные катушки у асинхронных двигателей для питания от однофазной и трехфазной сети отличаются количеством обмоток и конструкцией.

Трехфазный электродвигатель имеет три абсолютно одинаковые обмотки, разнесенные по направлению вращения ротора на 120 угловых градусов. Они выполнены из одного провода с одинаковым числом витков.

Все они имеют равное активное и индуктивное сопротивление, занимают одинаковое число пазов внутри статора.

Это позволяет первоначально оценивать их состояние обычным цифровым мультиметром в режиме омметра при отключенном напряжении.

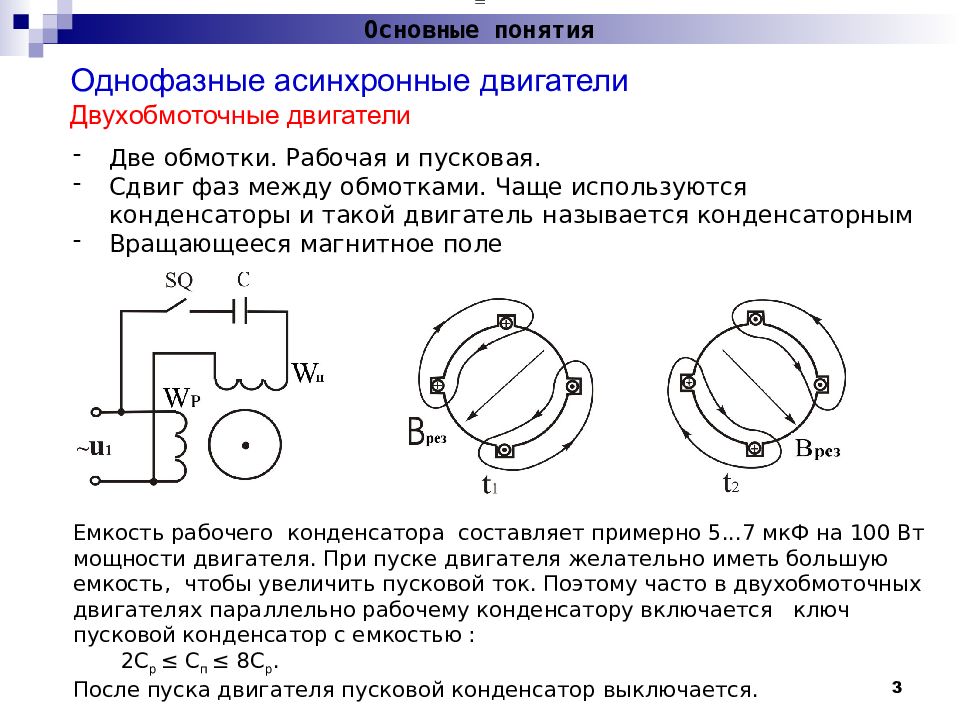

Однофазный асинхронный двигатель имеет две разные обмотки на статоре, разнесенные на 90 угловых градусов. Одна из них создана для длительного прохождения тока в номинальном режиме работы и поэтому называется основной, главной либо рабочей.

Для уменьшения нагрева ее делают более толстым проводом, обладающим меньшим электрическим сопротивлением.

Перпендикулярно ей смонтирована вторая обмотка большего сопротивления и меньшего диаметра, что позволяет различать ее визуально. Она создана для кратковременного протекания пусковых токов и отключается сразу при наборе ротором номинального числа оборотов.

Пусковая или вспомогательная обмотка занимает примерно 1/3 пазов статора, а остальная часть отведена рабочим виткам.

Однако, приведенное правило имеет исключения: на практике встречаются однофазные электродвигатели с двумя одинаковыми обмотками.

Для подключения статора к питающей сети концы обмоток выводят наружу проводами. С учетом того, что одна обмотка имеет два конца, то у трехфазного электродвигателя может быть, как правило, шесть выводов, а у однофазного — четыре.

Но из этого простого правила встречаются исключения, связанные с внутренней коммутацией выводов для упрощения монтажа на специальном оборудовании:

• у трехфазных двигателей из статора могут выводиться:
  • три жилы при внутренней сборке схемы треугольника;
  • или четыре — для звезды;
• однофазный электродвигатель может иметь:
  • три вывода при внутреннем объединении одного конца пусковой и рабочей обмоток;
  • или шесть концов для конструкции с пусковой обмоткой и встроенным контактом ее отключения от центробежного регулятора.

Как видите, судить о конструкции асинхронного двигателя по количеству выведенных проводов на клеммнике от обмоток статора можно, но вероятность ошибки довольно высока. Нужен более тщательный анализ его устройства.

Техническое состояние изоляции обмоток

Где и в каких условиях хранился статор не всегда известно. Если он находился без защиты от атмосферных осадков или внутри влажных помещений, то его изоляция требует сушки.

В домашней обстановке разобранный статор можно поместить в сухую комнату для просушки. Ускорить процесс допустимо обдувом вентилятора или нагревом обычными лампами накаливания.

Обращайте внимание, чтобы разогретое стекло лампы не касалось провода обмоток, обеспечивайте воздушный зазор. Окончание процесса сушки связано с восстановлением свойств изоляции. Этот процесс необходимо контролировать замерами мегаомметром.

Как отличить конструкцию однофазного асинхронного электродвигателя и определить его тип по статистической таблице

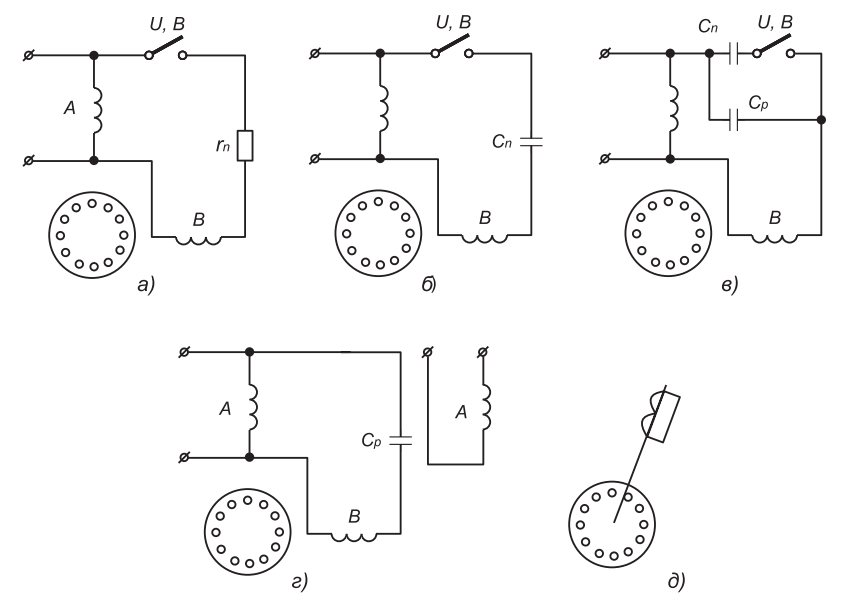

Привожу выдержку из книги Алиева И И про асинхронные двигатели, вернее таблицу основных электрических характеристик.

Как видите, промышленностью массово выпущены модели с:

• повышенным сопротивлением пусковой обмотки;
• пусковым конденсатором;
• рабочим конденсатором;
• пусковым и рабочим конденсатором;

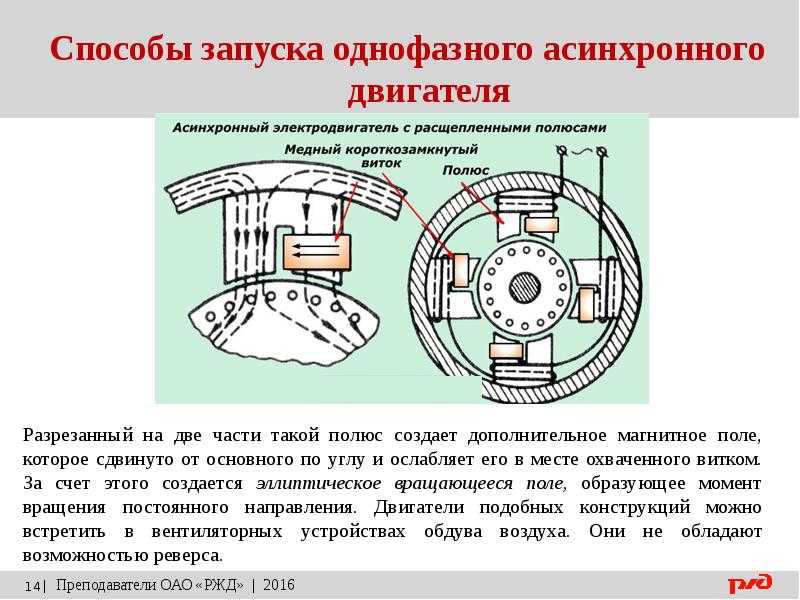

• экранированными полюсами.

А еще здесь не указаны более новые разработки, называемые АЭД — асинхронные энергосберегающие двигатели, обеспечивающие:

• значительное снижение реактивной мощности;
• повышение КПД;
• уменьшение потребления полной мощности при той же нагрузке на вал, что и у обычных моделей.

Их конструкторское отличие: внутри зубцов сердечника статора выполнены углубления. В них жестко вставлены постоянные магниты, взаимодействующие с вращающимся магнитным полем.

Во всем этом многообразии вам предстоит разбираться самостоятельно с неизвестной конструкцией. Здесь большую помощь может оказать техническое описание или шильдик на корпусе.

Я же дальше рассматриваю только две наиболее распространенные схемы запуска АД в работу.

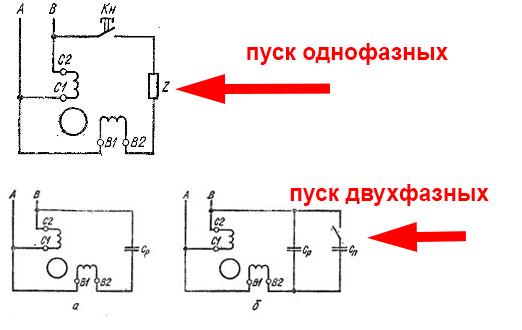

Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки

Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.

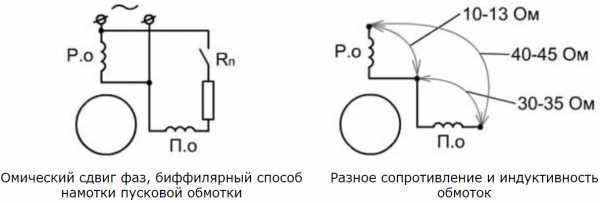

Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.

Точками на этой схеме я обозначил начала обмоток. Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс.

Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.

Помечаем эти 3 конца уже понятной нам маркировкой:

• О — общий;
• П — пусковой;
• Р — рабочий.

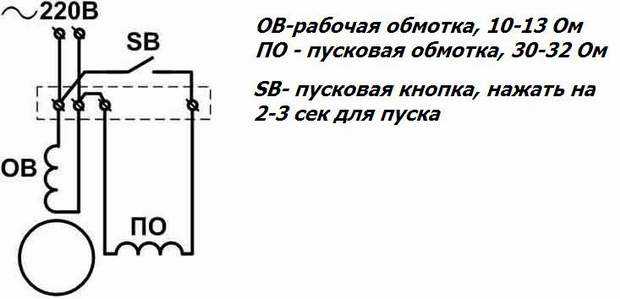

Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.

Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии.

Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.

Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.

С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.

При включении этой кнопки под напряжение все три контакта замкнутся, а рабочая и пусковая обмотка станут работать. Буквально через пару секунд двигатель закончит набирать обороты, выйдет на номинальный режим.

Тогда кнопку запуска отпускают:

• пусковая обмотка отключается самовозвратом среднего контакта, но остается работать от рабочего и величина тока снижается.;
• главная обмотка двигателя продолжает раскручивать ротор от сети 220 В.

Это самая доступная схема подключения асинхронного двигателя с пусковой обмоткой для домашнего мастера. Однако, она требует наличия кнопки ПНВС.

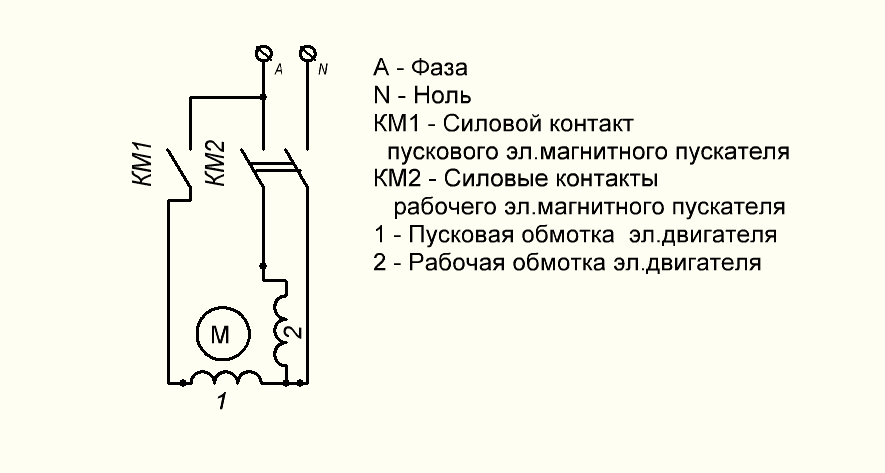

Если ее нет, а электродвигатель требуется срочно запустить, то ее допустимо заменить комбинацией из двухполюсного автоматического выключателя и обычной электрической кнопки соответствующей мощности с самовозвратом.

Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.

Все запуски электродвигателей и любого электрического оборудования всегда выполняйте с защитой этих цепей автоматическими выключателями. Они предотвратят развитие аварийных ситуаций при возникновении любых случайных ошибок.

С целью закрепления материала по этой теме рекомендую посмотреть видеоролик владельца Oleg pl. Он как раз показывает конструкцию встроенного центробежного регулятора, предназначенного для автоматического отключения вспомогательной обмотки.

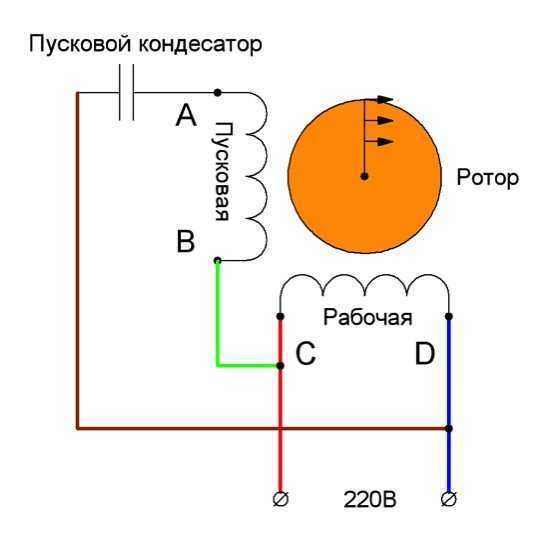

Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.

Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.

Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.

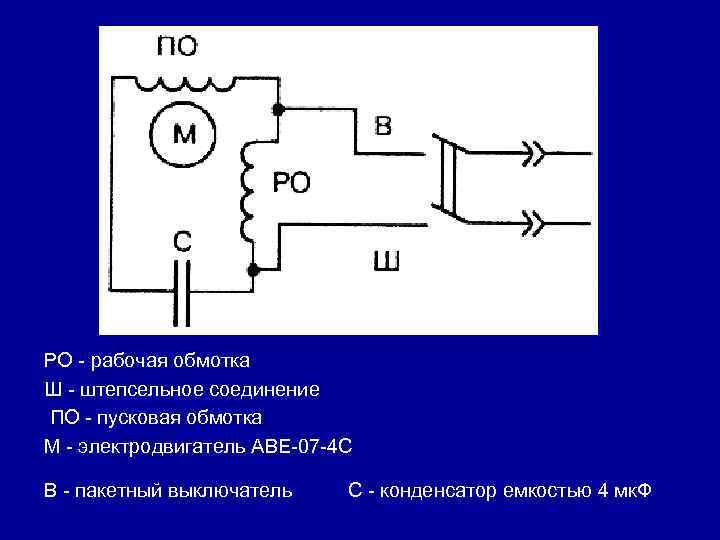

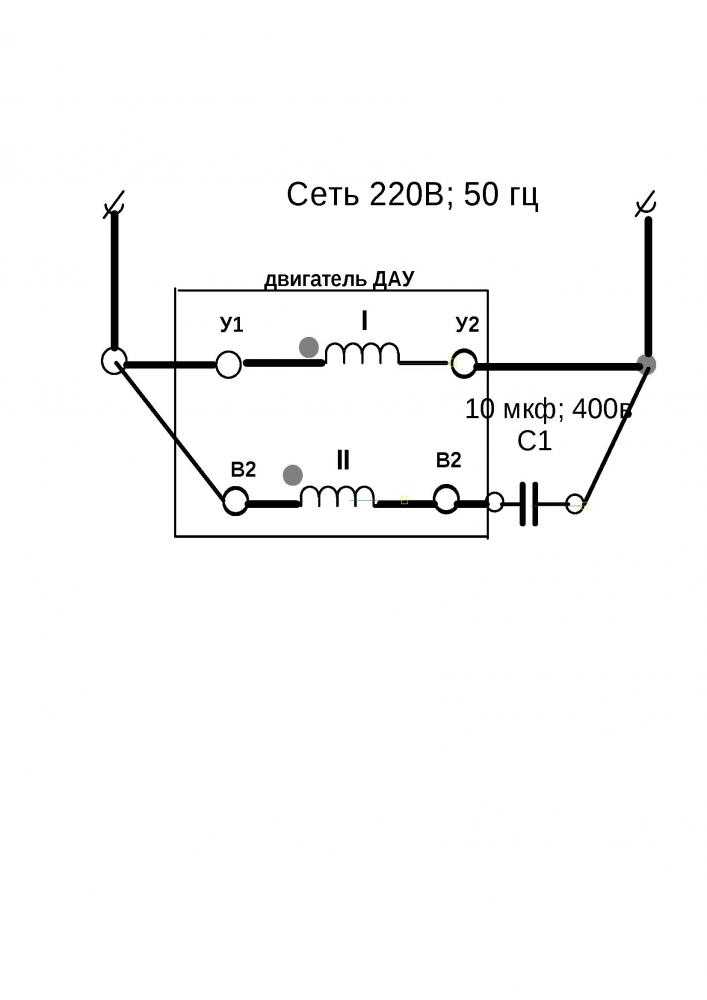

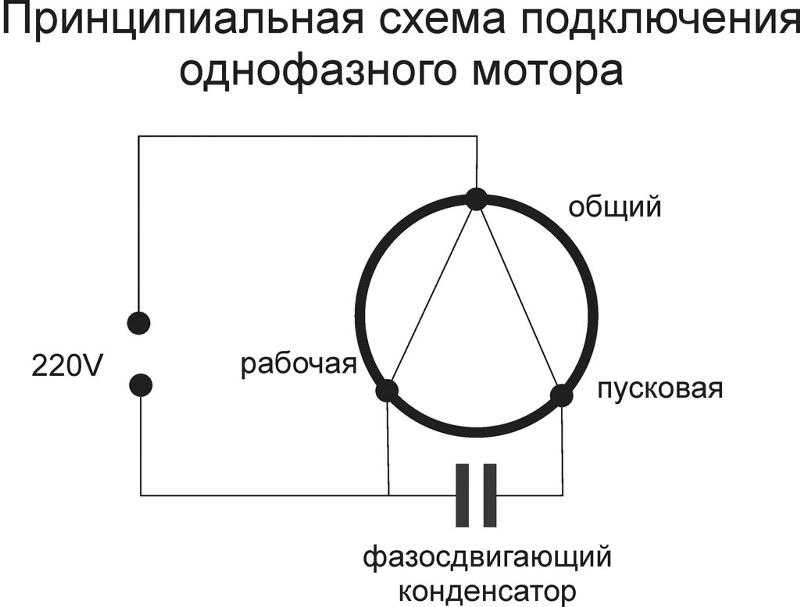

2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.

Конденсатор подключают к выводам пусковой и рабочей обмоток.

В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.

Здесь получается, что:

• главная обмотка работает напрямую от 220 В;
• вспомогательная — только через емкость конденсатора.

Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.

Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.

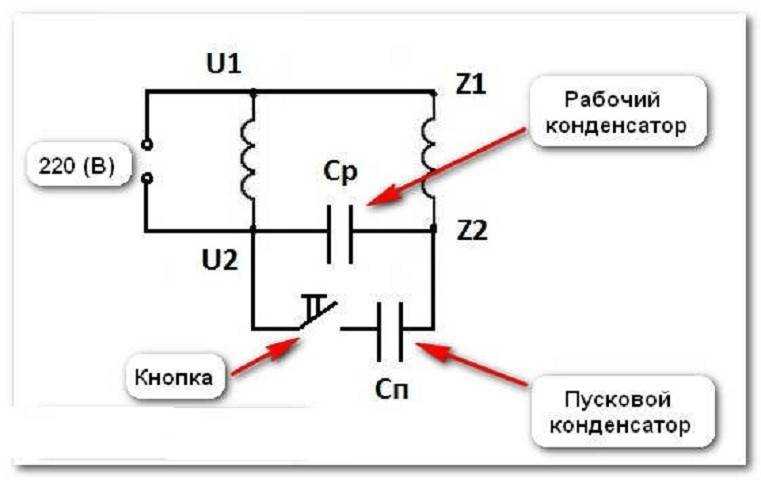

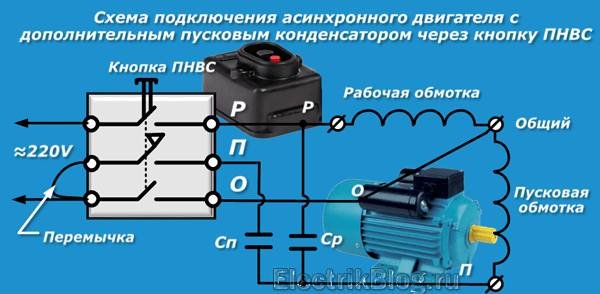

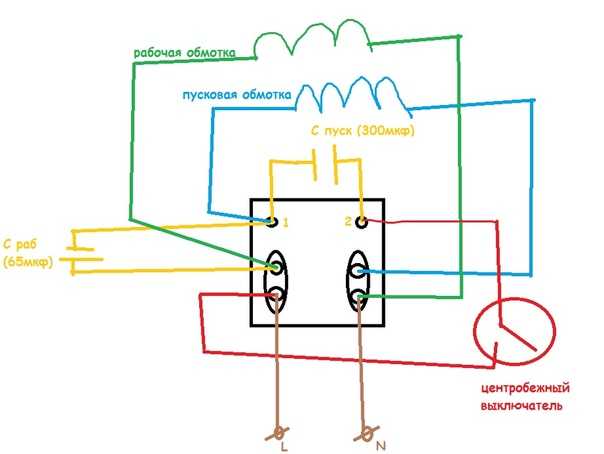

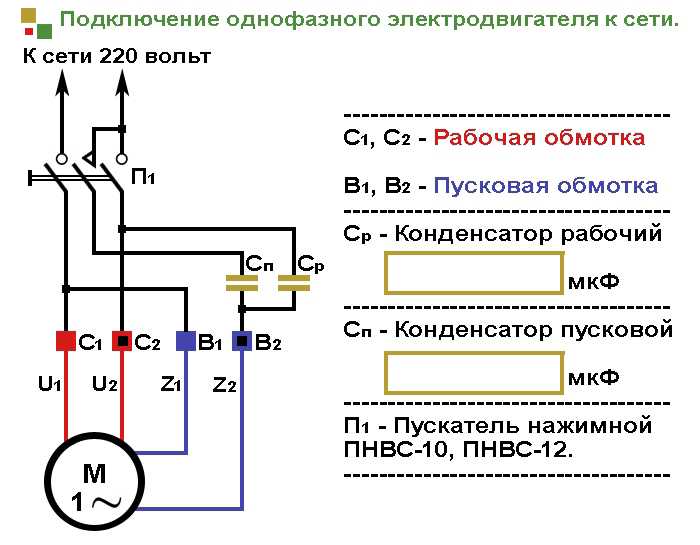

Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.

Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.

Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.

Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.

При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.

В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.

Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.

Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.

Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

Добавление резисторов в схему пуска электродвигателя повышает безопасность его эксплуатации, автоматически ограничивает протекание емкостного тока разряда заряженного конденсатора через тело человека.

Где взять номиналы главного и вспомогательного конденсаторов?

Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.

Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.

Владелец
видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы

Высока вероятность того, что АД запустили по одному из вышеперечисленных принципов, а он крутится не в ту сторону, что требуется для привода.

Другой вариант: на станке необходимо обязательно выполнять реверс для обработки деталей. Оба эти случаи поможет реализовать очередная разработка.

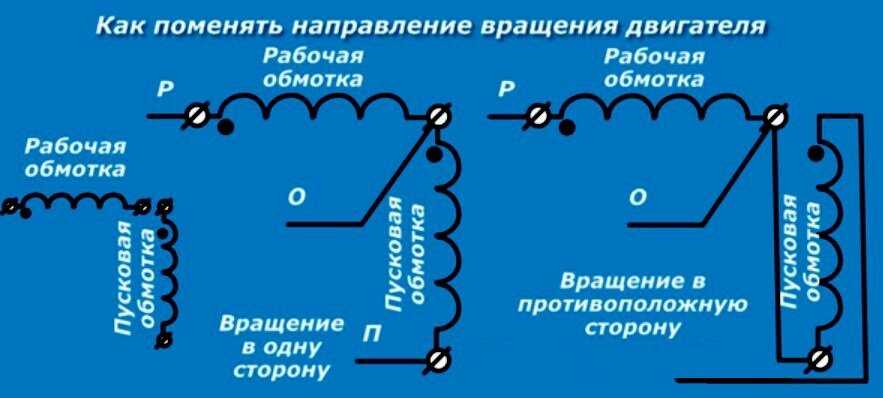

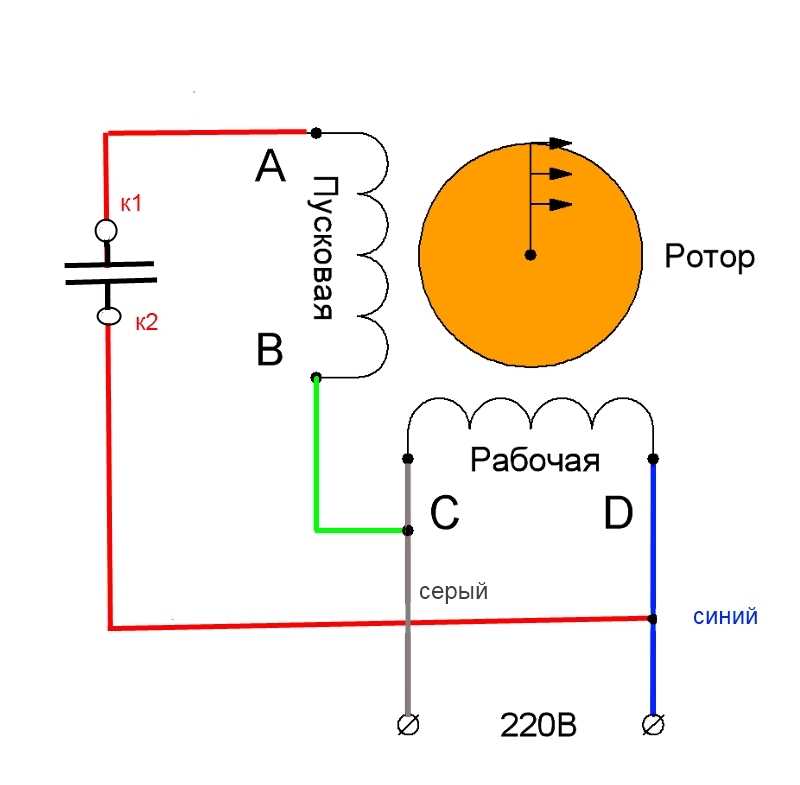

Возвращаю вас к начальной схеме, когда мы случайным образом объединяли концы главной и вспомогательной обмоток. Теперь нам надо сменить последовательность включения одной из них. Показываю на примере смены полярности пусковой обмотки.

В принципе так можно поступить и с главной. Тогда ток по этой последовательно собранной цепочке изменит направление одного из магнитных потоков и направление вращения ротора.

Для одноразового реверса этого переключения вполне достаточно. Но для станка с необходимостью периодической смены направления движения привода предлагается схема реверса с управлением тумблером.

Этот переключатель можно выбрать с двумя или тремя фиксированными положениями и шестью выводами. Подбирать его конструкцию необходимо по току нагрузки и допустимому напряжению.

Схема реверса однофазного АД с пусковой обмоткой через тумблер имеет такой вид.

Пускать токи через тумблер лучше от вспомогательной обмотки, ибо она работает кратковременно. Это позволит продлить ресурс ее контактов.

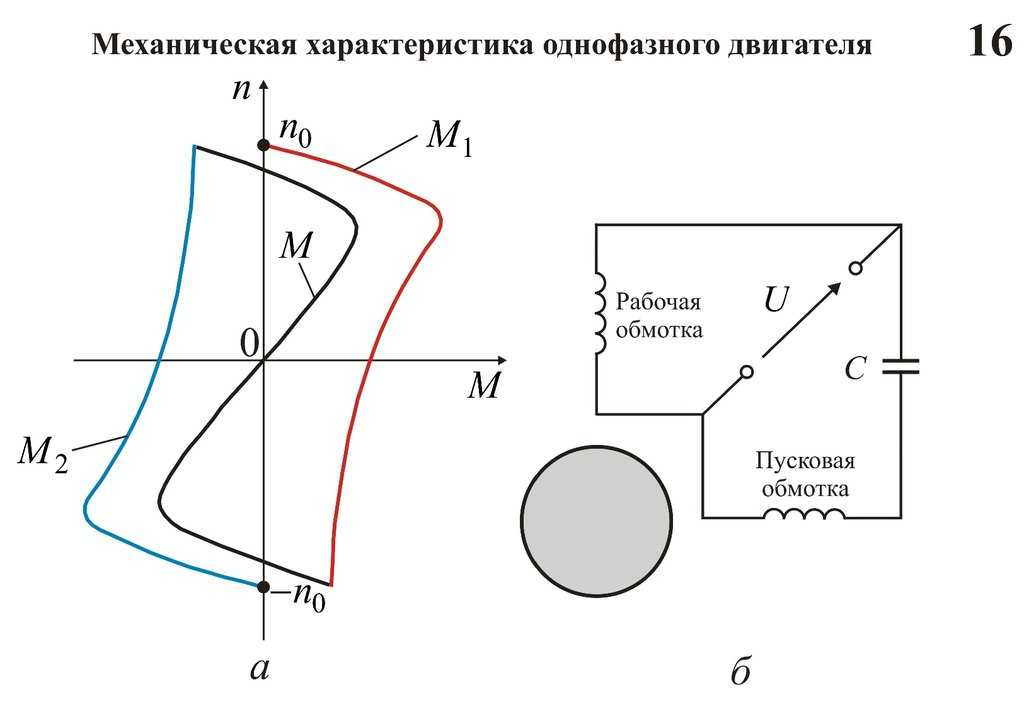

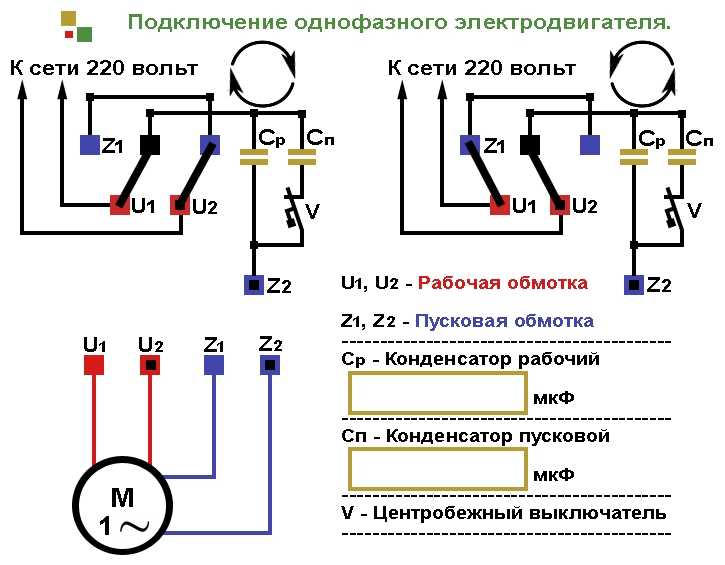

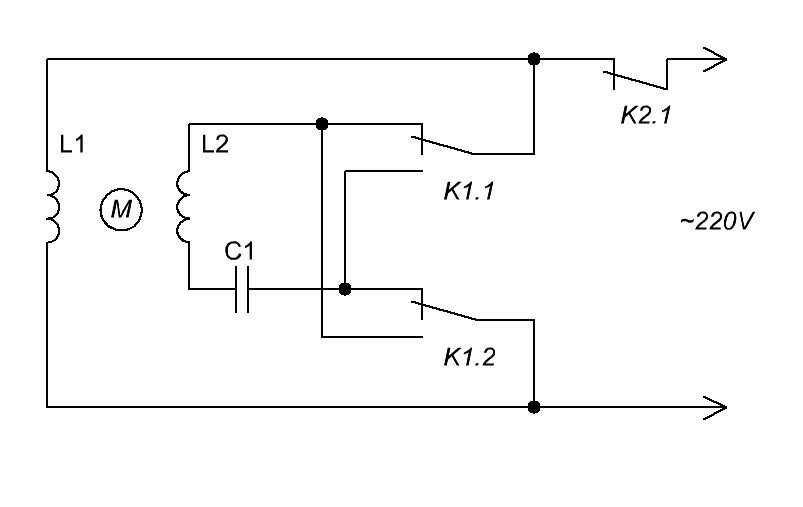

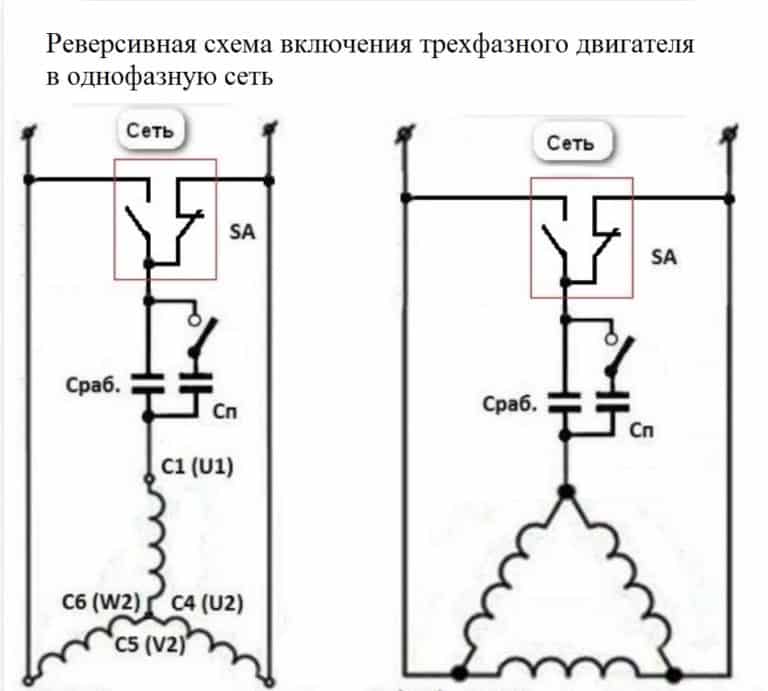

Реверс АД с конденсаторным запуском удобно выполнить по следующей схеме.

Для условий тяжелого запуска параллельно основному конденсатору через средний контакт с самовозвратом кнопки ПНВС подключают дополнительный конденсатор. Эту схему не рисую, она показана раньше.

Переключать положение тумблера реверса необходимо исключительно при остановленном роторе, а не во время его вращения. Случайная смена направления работы двигателя под напряжением связана с большими бросками токов, что ограничивает его ресурс.

Поэтому место расположения тумблера реверса на станке необходимо выбирать так, чтобы исключить случайное оперирование им во время работы. Устанавливайте его в углублениях конструкции.

Если у вас еще остались неясные моменты про однофазный асинхронный двигатель и схему подключения, то задавайте их в комментариях. Обязательно обсудим.

его устройство и принцип действия

Двигатель однофазный функционирует за счёт переменчивого электротока и подключается к сети с одной фазой. Линия должна иметь напряжённость 220 В и частоту 50 Гц.

Выпускаются модификации с мощностью от 5 Вт — 10 кВт.

Электромоторы этого вида находят применение в маломощных аппаратах:

• Устройство однофазного двигателя
• Разновидности и применение
• Схема запуска
• Работа механизма
  • Подключение мотора с пусковым противодействием
  • Подключение двигателя с конденсаторным пуском
• Контроль функциональности

• бытовой технике;
• вентиляторах;
• насосах;
• станках и т. п.

Значения КПД, силы и отправного момента у однофазных двигателей значительно ниже, нежели у трехфазных приборов тех же объёмов. Перегрузочная способность, кроме того, больше у моторов с 3 фазами. Таким образом, мощность однофазного приспособления не превосходит 70% силы трехфазного того же объёма.

Устройство однофазного двигателя

По сути, имеет 2 фазы, однако, работу осуществляет лишь один из них, по этой причине двигатель именуют однофазным. Как и все без исключения электромашины, однофазный двигатель складывается из 2 элементов: неподвижной (статор) и мобильной (ротор). Предполагает собой асинхронный электромотор, неподвижной частью которого является одна основная работающая обмотка, подключаемая к источнику переменного тока. К мощным граням двигателя этого вида можно причислить несложность системы, представляющую собой ротор с замкнутой обмоткой. К минусам — низкие значения отправного момента и КПД.

Главный недостаток однофазного тока — невозможность генерации им магнитного поля, исполняющего вращение. По этой причине однофазный электромотор не запустится сам при подсоединении к сети.

В теории электромашин функционирует принцип: чтобы появилось магнитное поле, крутящее ротор, в статоре должно быть 2 обмотки (фазы). Необходимо, кроме того, смещение одной обмотки на определённый ракурс относительно другой.

В период работы совершается обтекание обмоток неустойчивыми электрическими полями:

1. В неподвижном месте однофазного двигателя находится так именуемая отправная электрообмотка. Она смещена на 90 градусов по отношению к основной рабочей.
2. Сдвиг токов можно приобрести, включив в цепь фазосдвигающий элемент. Для этого могут применяться активные резисторы, катушки индукции и конденсаторы.
3. В качестве основы для статоров и роторов применяется электротехническая сталь — 2212.

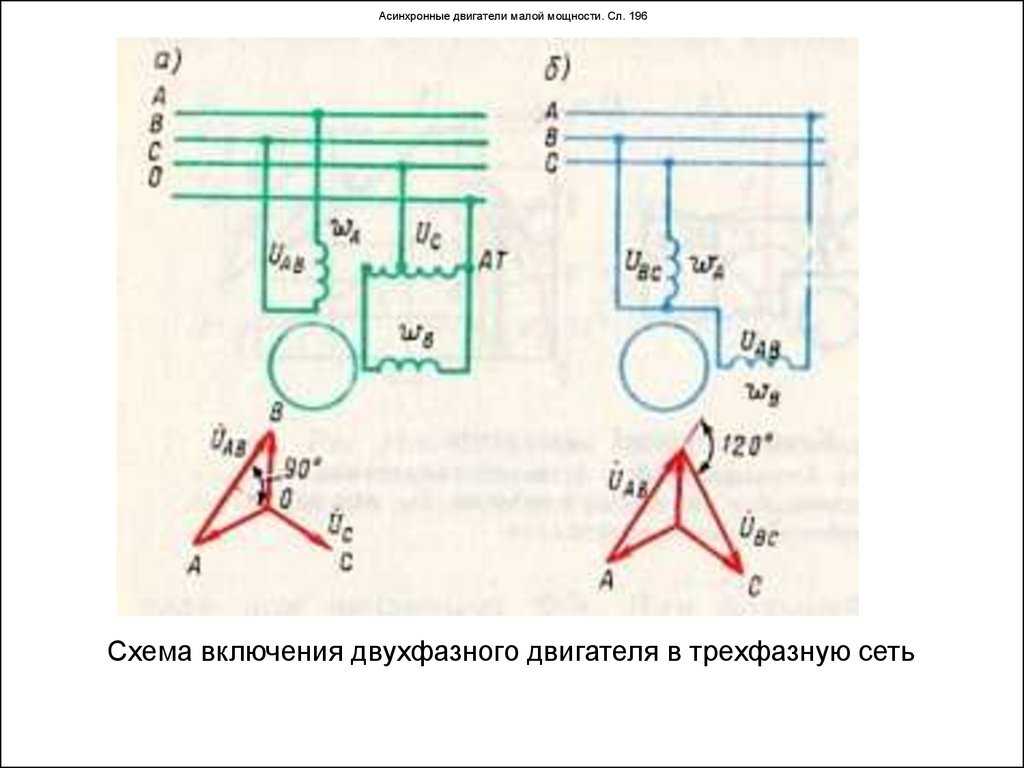

Неверно называть монофазными такие электродвигатели, которые по собственному строению считаются 2- и 3-фазными, однако, подсоединяются к однофазному источнику посредством методик согласования (конденсаторные электромоторы).

Эти две фазы таких приборов считаются рабочими и включены все время.

Разновидности и применение

Моторы однофазные 220 В обширно применяются в разнообразном промышленном и бытовом оснащении.

Существуют 2 наиболее востребованных разновидности данных приборов:

1. Коллекторные.
2. Асинхронные.

Последние по собственной конструкции наиболее просты, но обладают рядом недочётов, из числа которых можно выделить трудности с переменой частоты и направления верчения ротора. Мощность этого мотора зависит от конструктивных отличительных черт и может колебаться от 5 до 10 кВт. Его ротор предполагает короткозамкнутую обмотку — алюминиевые или медные стержни, которые замкнуты с торцов.

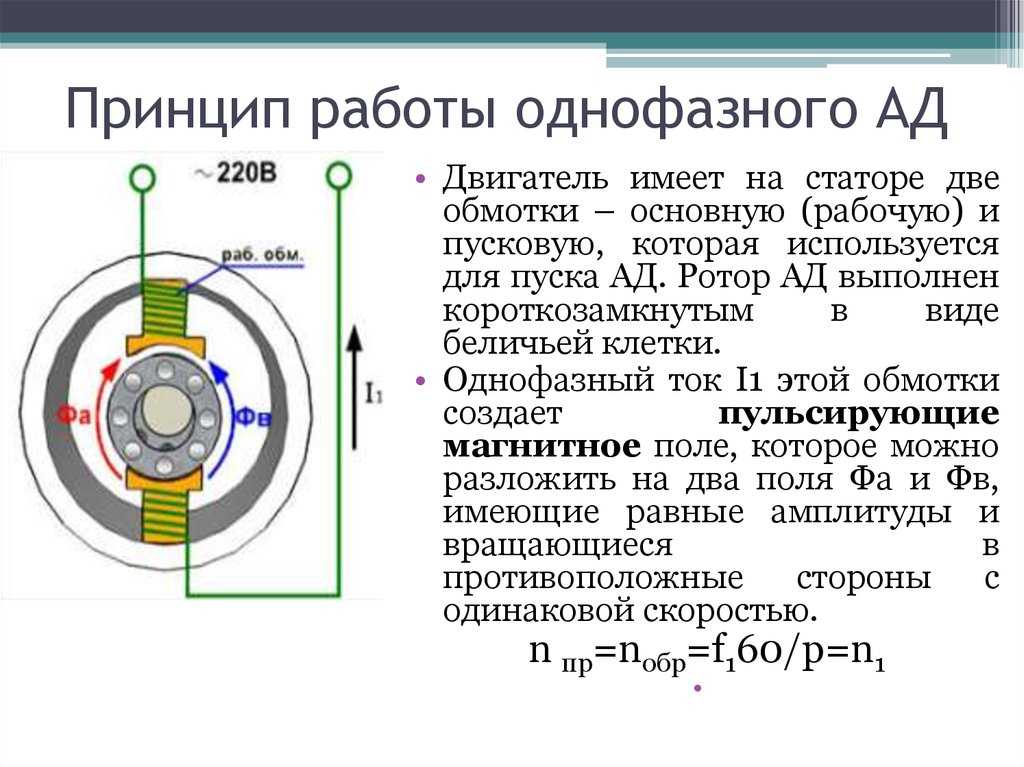

Как правило, электромотор асинхронный однофазный снабжён 2-мя смещёнными на 90 ° друг к другу обмотками. При этом основная обмотка захватывает существенную часть пазов, а дополнительная (пусковая) захватывает оставшийся участок.

Своё наименование электродвигатель асинхронный приобрёл лишь потому, что он содержит только лишь одну рабочую обмотку.

Протекающий по основной обмотке переменный электроток формирует магнитное меняющееся поле. Оно складывается из 2 слоёв равной амплитуды, вращение которых совершается навстречу друг другу. По закону индукции, изменяющийся в закрытых витках электромагнитный поток в роторах образует индукционный ток, который действует с полем, порождающим его. В случае если ротор в неподвижном состоянии, моменты сил на него равны и в результате он остаётся недвижимым.

При вращении ротора нарушится равенство момента сил, таким образом, движение его витков по отношению к крутящимся магнитным полям будет разным. Таким образом, функционирующая на роторные витки от непосредственного магнитного поля сила Ампера будет значительно больше, чем с края противоположного поля.

Схема запуска

В витках ротора индуктивный электроток может появляться только вследствие пересечения ими насильственных направлений магнитного поля. Их вращение должно реализоваться с быстротой чуть менее частоты верчения поля. Непосредственно отсюда и вышло название — асинхронный электродвигатель. Вследствие повышения механической перегрузки уменьшается быстрота верчения, увеличивается индуктивный электроток в роторных витках. А кроме того, увеличивается механическая мощность мотора и переменного тока, который он употребляет.

Принцип действия:

1. Благодаря току появляется импульсное магнитное поле в статоре электромотора. Это поле возможно рассматривать как 2 различных поля, которые вращаются разнонаправленно и имеют похожие амплитуды и частоты.
2. Если ротор располагается в неподвижном состоянии, данные поля приводят к появлению одинаковых по модулю, но разнонаправленных факторов.
3. Если у двигателя отсутствуют особые начальные механизмы, в этом случае при старте результирующий момент станет равный нулю, а, следовательно — двигатель не будет вертеться.
4. Если же ротор приведён в обращение в любую сторону, в таком случае соответствующий момент приступает доминировать, а следовательно, ось двигателя продолжит вертеться в определённом направлении.

Пуск выполняется магнитным полем, что крутит мобильную часть двигателя. Оно формируется 2 обмотками: основной и дополнительной. Заключительная обмотка имеет минимальный объем и считается пусковой. Она подключается к главной электрической сети через имеющуюся ёмкость или индуктивность. Подсоединение осуществляется только лишь в период запуска. В моторах с невысокой мощностью отправная фаза замкнута накоротко.

Запуск мотора осуществляют удержанием пусковой клавиши на несколько секунд, вследствие чего совершается разгон ротора. В период отпускания пусковой клавиши электродвигатель с двухфазного режима передаётся в однофазовый режим и его работа удерживается нужной компонентой переменчивого магнитного поля.

Отправная фаза рассчитана на временную работу — как правило, до 3 с. Более продолжительное время пребывания под нагрузкой может послужить причиной к перегреву, возгоранию изоляции и неисправности приспособления. Поэтому немаловажно своевременно освободить пусковую клавишу. С целью увеличения надёжности в корпус двигателей встраивают центробежный коммутатор и термическое реле.

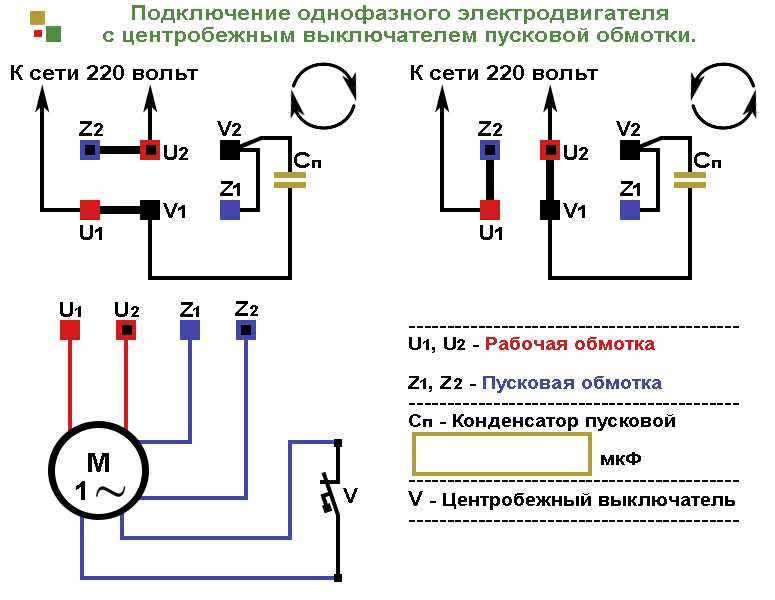

Роль центробежного выключателя состоит в выключении пусковой фазы, если ротор наберёт скорость. Это происходит автоматом — без вмешательства. Тепловое реле отключает фазы обмотки, если они нагреваются свыше допустимого.

Работа механизма

Для работы устройства необходима 1 фаза с усилием 220 В. Это значит, что подсоединить его можно в домашнюю розетку. Непосредственно в этом причина известности двигателя среди населения. В абсолютно всех домашних устройствах, от соковыжималки до шлифующей машины, установлены механизмы такого типа.

Имеется 2 вида электромоторов: с пусковой обмоткой и с конденсатором.

1. В первом виде приборов отправная обмотка функционирует с помощью конденсатора только в период старта. Уже после достижения техникой обычной скорости она выключается, и деятельность продолжается с 1 обмоткой.

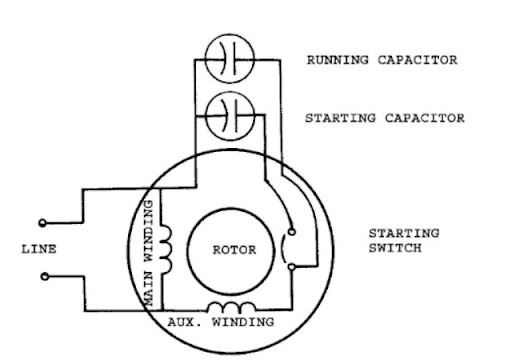

2. Во втором случае для двигателей с рабочим конденсатором, дополнительная электрообмотка подключена через конденсатор все время.

Электродвигатель может быть взят с одного устройства и включён к другому. К примеру, надёжный однофазный двигатель от стиральной машины либо пылесоса может применяться для работы газонокосилки, станка и т. д.

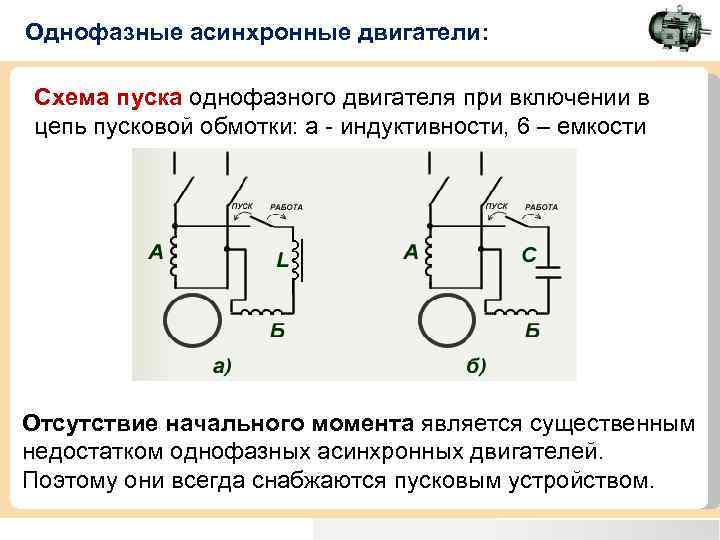

Схема подключения однофазного асинхронного двигателя:

1. В 1 схеме работа запускающей обмотки производится с помощью конденсатора и только лишь в период пуска.
2. 2 модель также учитывает временное подсоединение, но оно совершается через сопротивление, а не через холодильник.
3. 3 модель считается наиболее популярной. В рамках этой схемы холодильник постоянно подключен к источнику электричества, а не только лишь в период старта.

Подключение мотора с пусковым противодействием

Дополнительная обмотка подобных приборов имеет высокое интенсивное противодействие. Для пуска электромашины этого вида может быть применён пусковой резистор. Его необходимо поочерёдно подсоединить к пусковой обмотке. Подобным способом можно приобрести сдвиг фаз в 30° меж токами обмоток, чего станет абсолютно достаточно для старта приспособления.

Помимо этого, сдвиг фаз может быть приобретён посредством применения пусковой фазы с огромным значением противодействия и наименьшей индуктивностью. У такого рода обмотки меньшее число витков и тоньше кабель.

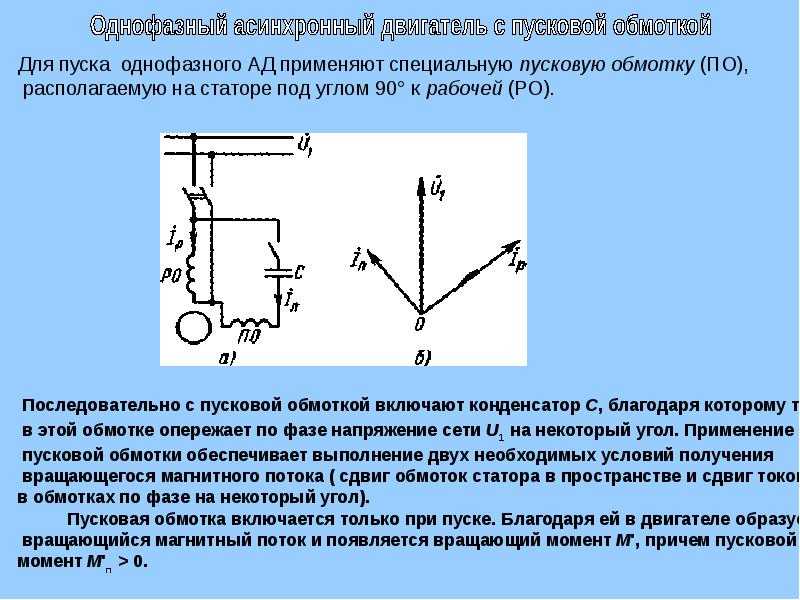

Подключение двигателя с конденсаторным пуском

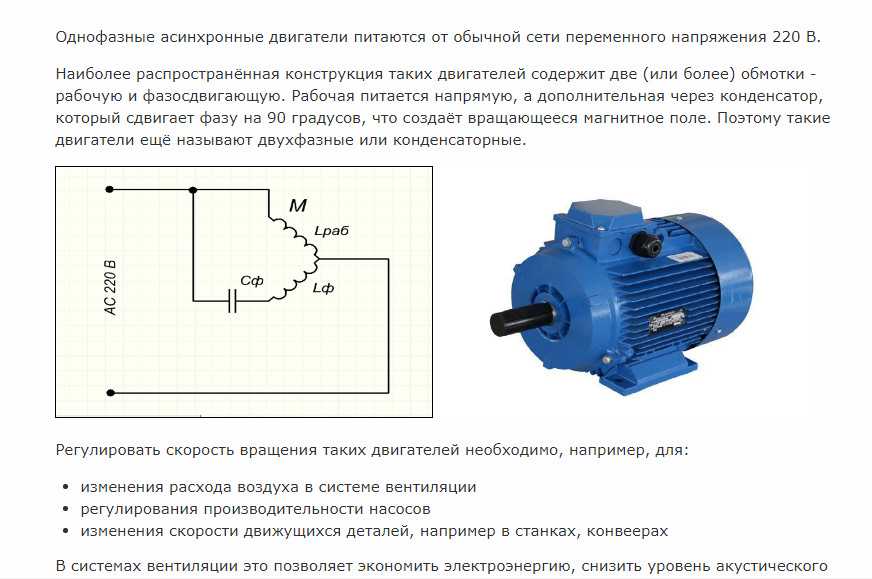

У этих электромашин отправная цепь включает конденсатор и вводится только лишь в период старта.

Для свершения наибольшего значения отправного момента необходимо циркулярное магнитное поле, что осуществляет оборот. Для того чтобы оно появилось, токи обмоток должны быть направлены на 90° друг к другу. Подобные фазосдвигающие компоненты, как резистор и дроссель, не гарантируют нужный сдвиг фаз. Только лишь вовлечение в цепь конденсатора даёт возможность приобрести сдвиг фаз 90°, если верно выбрать ёмкость.

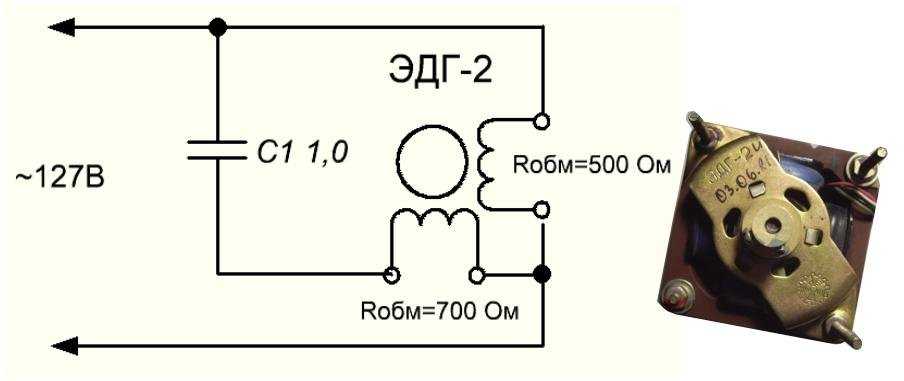

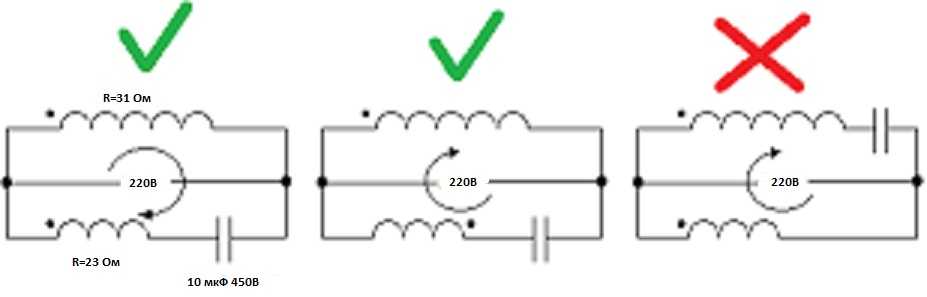

Определить нужные провода и то, к какой обмотке они причисляются, можно посредством замера противодействия. У рабочей обмотки значение противодействия постоянно меньше (12 Ом), чем у пусковой обмотки (30 Ом). В соответствии с этим сечение провода основной обмотки больше, чем у пусковой.

Конденсатор подбирается согласно употребляемому двигателем току. К примеру, в случае если ток равен 1,4 А, то нужен конденсатор 6 мкФ.

Контроль функциональности

Ниже перечислены все дефекты, говорящие о вероятных проблемах с мотором, их причиной могла быть некорректная эксплуатация либо перегруженность:

1. Неисправная опора или монтажные щели.
2. В середине двигателя потемнела окраска (показывает на перегрев).
3. Через щели в корпусе внутрь аппарата втянуты сторонние вещества.

Чтобы проконтролировать функциональность двигателя, необходимо включить его сначала на 1 минуту, а потом предоставить потрудиться приблизительно 15 минут.

Если уже после этого мотор окажется тёплым, то:

• вероятно, подшипники загрязнились, зажались либо попросту износились;
• причина может быть в очень повышенной ёмкости конденсатора.

Отключите конденсатор и опустите мотор вручную: в случае если он прекратит прогреваться — следует сократить конденсаторную ёмкость.

Однофазный двигатель Схемы и работа

Однофазные двигатели очень широко используются в домах, офисах, мастерских и т. д., поскольку питание в большинстве домов и офисов является однофазным. Кроме того, однофазные двигатели надежны, дешевы, просты по конструкции и легко ремонтируются.

Однофазные электродвигатели можно классифицировать как:

1. Однофазный асинхронный двигатель (расщепленная фаза, конденсатор, экранированный полюс и т. д.)
2. Однофазный синхронный двигатель
3. Отталкивающий двигатель и т. д.

В этой статье объясняется основная конструкция и работа однофазного асинхронного двигателя .

Однофазный асинхронный двигатель

Конструкция однофазного асинхронного двигателя аналогична конструкции трехфазного асинхронного двигателя с короткозамкнутым ротором, за исключением того, что статор намотан для однофазного питания. Статор также снабжен «пусковой обмоткой», которая используется только для запуска. Это можно понять из 9Схема 0021 однофазного асинхронного двигателя слева.

Принцип работы однофазного асинхронного двигателя

Когда статор однофазного двигателя питается от однофазной сети, в обмотке статора создается переменный поток. Переменный ток, протекающий через обмотку статора, вызывает индукционный ток в стержнях ротора (короткоклеточного ротора) в соответствии с законом электромагнитной индукции Фарадея. Этот индуцированный ток в роторе также будет создавать переменный поток. Даже после установки обоих переменных потоков двигатель не запускается (причина объяснена ниже). Однако, если ротору придается первоначальный пуск от внешней силы в любом направлении, то двигатель разгоняется до конечной скорости и продолжает работать с номинальной скоростью. Такое поведение однофазного двигателя можно объяснить с помощью теории вращения двойного поля.

Теория вращения двойного поля

Теория вращения двойного поля утверждает, что любая переменная величина (здесь — переменный поток) может быть разложена на две составляющие, имеющие величину, равную половине максимальной величины переменной величины, и обе эти составляющие вращаются в противоположных направлениях. направление.

Следующие рисунки помогут вам понять теорию вращения двойного поля.

Почему однофазный асинхронный двигатель не запускается самостоятельно?

Статор однофазного асинхронного двигателя намотан однофазной обмоткой. Когда на статор подается однофазное питание, он создает переменный поток (который меняется только вдоль одной пространственной оси). Переменный поток, действующий на ротор с короткозамкнутым ротором, не может вызывать вращение, только вращающийся поток может. Вот почему однофазный асинхронный двигатель не запускается самостоятельно.

Как сделать однофазный асинхронный двигатель самозапускающимся?

• Как объяснялось выше, однофазный асинхронный двигатель не запускается самостоятельно . Чтобы сделать его самозапускающимся, его можно временно преобразовать в двухфазный двигатель при запуске. Этого можно добиться введением дополнительной «пусковой обмотки», также называемой вспомогательной обмоткой.
• Следовательно, статор однофазного двигателя имеет две обмотки: (i) основную обмотку и (ii) пусковую обмотку (вспомогательную обмотку). Эти две обмотки подключены параллельно к однофазному источнику питания и разнесены на 90 электрических градусов друг от друга. Разность фаз в 90 градусов можно получить, подключив конденсатор последовательно с пусковой обмоткой.
• Следовательно, двигатель ведет себя как двухфазный двигатель, а статор создает вращающееся магнитное поле, которое заставляет вращаться ротор. Как только двигатель набирает скорость, скажем, до 80 или 90% от своей нормальной скорости, пусковая обмотка отключается от цепи с помощью центробежного выключателя, и двигатель работает только на основной обмотке.

Новое сообщение Старый пост Главная

Однофазные асинхронные двигатели

---

---

ЦЕЛИ

• опишите основные принципы работы следующих типов асинхронных двигателей:

• двигатель с расщепленной фазой (как с одним, так и с двумя напряжениями)
• конденсаторный пуск, асинхронный двигатель (как одинарного, так и двойного напряжения)
• конденсаторный пуск, конденсаторный двигатель с одним конденсатором
• конденсаторный пуск, конденсаторный двигатель с двумя конденсаторами
• конденсаторный пуск, конденсаторный двигатель с автотрансформатором с один конденсатор

• сравнить двигатели в списке цели 1 в отношении пуска крутящий момент, скоростные характеристики и коэффициент мощности при номинальной нагрузке.

Двумя основными типами однофазных асинхронных двигателей являются двухфазные двигатель и конденсаторный двигатель. Оба типа однофазных асинхронных двигателей обычно имеют дробную номинальную мощность. Используется двухфазный двигатель. для работы таких устройств, как стиральные машины, небольшие водяные насосы, масляные горелки и другие виды небольших нагрузок, не требующих большого пускового момента. Конденсаторный двигатель обычно используется с устройствами, требующими сильного пуска. крутящий момент, такие как холодильники и компрессоры. Оба типа однофазных асинхронные двигатели относительно дешевы, имеют прочную конструкцию; и показать хорошие эксплуатационные характеристики.

КОНСТРУКЦИЯ РАСПРЕДЕЛЕННОГО АИНХРОННОГО ДВИГАТЕЛЯ

Асинхронный двигатель с расщепленной фазой в основном состоит из статора, ротора, центробежный переключатель, расположенный внутри двигателя, два корпуса торцевых щитов подшипники, поддерживающие вал ротора, и литая стальная рама в которой запрессован сердечник статора. Два торцевых щита крепятся болтами к литая стальная рама. Подшипники, размещенные в торцевых щитах, удерживают ротор центрирован внутри статора, так что он будет вращаться с минимальным трением и без ударов или трения сердечника статора.

Статор двухфазного двигателя состоит из двух обмоток, удерживаемых на месте. в пазах многослойного стального сердечника. Две обмотки состоят из изолированных Катушки распределены и соединены так, чтобы образовать две обмотки, расположенные на расстоянии 90 электрических градусов друг от друга. Одна обмотка является рабочей обмоткой, а вторая обмотка является пусковой обмоткой.

Рабочая обмотка состоит из изолированного медного провода. Он размещен в нижней части пазов статора. Сечение провода в пусковой обмотке меньше, чем у рабочей обмотки. Эти катушки расположены сверху катушек рабочей обмотки в пазах статора, ближайших к ротору.

Пусковая и рабочая обмотки соединены параллельно однофазной линии при запуске двигателя. После того, как двигатель разгоняется до скорости, равной примерно от двух третей до трех четвертей номинальной скорость, пусковая обмотка автоматически отключается от сети с помощью центробежного переключателя.

Ротор двигателя с расщепленной фазой имеет ту же конструкцию, что и трехфазного асинхронного двигателя с короткозамкнутым ротором. То есть ротор состоит цилиндрического сердечника, собранного из стальных пластин. Медные стержни установлен вблизи поверхности ротора. Стержни припаиваются или привариваются к два медных торцевых кольца. В некоторых двигателях ротор представляет собой цельный литой алюминий. единица.

илл. 1 показан типичный ротор с короткозамкнутым ротором для однофазного индукционного двигателя. мотор. Этот тип ротора требует минимального обслуживания, так как нет обмотки, щетки, контактные кольца или коммутаторы. Обратите внимание на рисунок, что роторные вентиляторы являются частью узла короткозамкнутого ротора. Эти роторы вентиляторы поддерживают циркуляцию воздуха через двигатель, чтобы предотвратить значительное увеличение в температуре обмоток.

ил. 1 Литой алюминиевый ротор с короткозамкнутым ротором.

Центробежный переключатель установлен внутри двигателя. Центробежный переключатель отключает пусковую обмотку после достижения ротором заданного скорость, обычно от двух третей до трех четвертей номинальной скорости. Переключатель состоит из неподвижной части и вращающейся части. Стационарная часть монтируется на одном из торцевых щитов и имеет два контакта, которые действуют как однополюсный, однопозиционный переключатель. Вращающаяся часть центробежного переключатель установлен на роторе.

Простая схема работы центробежного выключателя приведена в рис. 2. Когда ротор остановлен, давление пружины на волокнистом кольце вращающейся части удерживает контакты замкнутыми. Когда ротор достигает примерно трех четвертей своей номинальной скорости, центробежное действие ротора заставляет пружину сбрасывать давление на оптоволоконном кольце и контакты размыкаются. В результате пусковая обмотка цепь отключена от линии. ill 3 — типичный центробежный переключатель, используемый с асинхронными двигателями с расщепленной фазой.

ил. 2 На схеме показана работа центробежного выключателя: ротор в состоянии покоя центробежный выключатель замкнут; ротор на нормальной скорости центробежный усилие, установленное в механизме переключателя, приводит в движение ошейник и позволяет переключать контакты открыть. бол. 3 Центробежный переключатель с переключатель снят.

Принцип действия

Когда цепь асинхронного двигателя с расщепленной фазой замкнута, оба пусковая и рабочая обмотки запитываются параллельно. Потому что бег обмотка состоит из относительно большого сечения провода, ее сопротивление равно низкий. Напомним, что рабочая обмотка размещается в нижней части пазов. сердечника статора. В результате индуктивное сопротивление этой обмотки сравнительно высок из-за массы окружающего его железа. Поскольку рабочая обмотка имеет низкое сопротивление и высокое индуктивное сопротивление, ток рабочей обмотки отстает от напряжения примерно на 90 электрические степени.

Пусковая обмотка состоит из провода меньшего сечения; следовательно, его сопротивление высокое. Так как обмотка расположена в верхней части статора пазы, масса окружающего его железа сравнительно невелика, а индуктивная реактивность низкая. Поэтому пусковая обмотка имеет высокое сопротивление и низкое индуктивное сопротивление. В результате ток пуска обмотка почти совпадает по фазе с напряжением.

Ток рабочей обмотки отстает от тока пусковой обмотки примерно на 30 электрических градусов. Эти два тока разнесены на 30 электрических градусов друг от друга проходят через эти обмотки и вращающееся магнитное поле разработан. Это поле проходит внутри сердечника статора. Скорость магнитного поля определяется по той же методике дано для трехфазного асинхронного двигателя.

Если асинхронный двигатель с расщепленной фазой имеет четыре полюса на обмотках статора и подключен к однофазному источнику с частотой 60 Гц, синхронная скорость вращающегося поля составляет:

S = 120 х f/4

S=синхронная скорость

f = частота в герцах

S = 120 x 60 / 4 = 1800 об/мин

Поскольку вращающееся поле статора движется с синхронной скоростью, оно режет медные стержни ротора и индуцирует напряжения в стержнях беличьей клетки обмотка. Эти индуцированные напряжения создают токи в стержнях ротора. Как В результате создается поле ротора, которое взаимодействует с полем статора. создать крутящий момент, заставляющий ротор вращаться.

При разгоне ротора до номинальной скорости центробежный выключатель отключается пусковая обмотка от сети. После этого двигатель продолжает работать используется только рабочая обмотка. Рис. 4 иллюстрирует соединения центробежного выключателя в момент запуска двигателя (переключатель замкнут) и когда двигатель достигает своей нормальной рабочей скорости (переключатель разомкнут).

Двигатель с расщепленной фазой должен иметь как пусковую, так и рабочую обмотки под напряжением. когда двигатель запущен. Двигатель напоминает двухфазный асинхронный двигатель. в котором токи этих двух обмоток примерно равны 90 электрический градусов не по фазе. Однако источник напряжения однофазный; следовательно, двигатель называется двухфазным, потому что он запускается как двухфазный. двигатель от однофазной сети. Как только двигатель разгоняется до значения, близкого к своей номинальной скорости, он работает на рабочей обмотке как однофазный индукционный мотор.

Если контакты центробежного выключателя не замыкаются при остановке двигателя, тогда цепь пусковой обмотки все еще разомкнута. Когда цепь двигателя снова запитана, двигатель не запускается. Двигатель должен иметь оба пусковая и рабочая обмотки находятся под напряжением в момент замыкания цепи двигателя для создания необходимого пускового момента. Если двигатель не заводится, а просто издает низкий гудящий звук, значит цепь пусковой обмотки разомкнута. Либо контакты центробежного выключателя не замкнуты, либо есть обрыв витков пусковой обмотки. Это небезопасное состояние. Рабочая обмотка будет потреблять чрезмерный ток и, следовательно, двигатель должны быть отключены от сети.

ил. 22-4 Соединения центробежного выключателя при запуске и при работе. Асинхронный двигатель с расщепленной фазой: центробежный выключатель размыкается прибл. 75 процентов от номинальной скорости пусковая обмотка имеет высокое сопротивление и малое индуктивное сопротивление. Рабочая обмотка имеет низкое сопротивление и высокое индуктивное реактивное сопротивление. (обеспечивает фазовый угол 45-50 градусов для начального крутящий момент.)

Если механическая нагрузка слишком велика при запуске двигателя с расщепленной фазой, или если напряжение на клеммах двигателя низкое, то двигатель может не достичь скорости, необходимой для работы центробежного выключателя.

Пусковая обмотка предназначена для работы от сетевого напряжения в течение период всего три или четыре секунды, пока двигатель ускоряется до его номинальной скорости. Важно, чтобы пусковая обмотка была отключена. от линии центробежным выключателем, как только двигатель разгонится до 75 процентов от номинальной скорости. Работа двигателя при его запуске обмотки более 60 секунд может сжечь изоляцию на обмотке или привести к перегоранию обмотки.

Чтобы изменить направление вращения двигателя, просто поменяйте местами провода пусковая обмотка (5). Это обуславливает направление поля настроенные обмотками статора, чтобы стать обратными. В результате направление вращения меняется на противоположное. Направление вращения двухфазного двигателя также можно поменять местами два проводника рабочей обмотки. Обычно, пусковая обмотка используется для реверса.

Однофазные двигатели часто имеют двойное номинальное напряжение 115 В и 230 В. вольт. Для получения этих номиналов рабочая обмотка состоит из двух секций. Каждая секция обмотки рассчитана на 115 вольт. Один участок бега обмотка обычно маркируется Т и Т, а другая секция маркируется Т и Т. Если двигатель должен работать от 230 вольт, две 115-вольтовые обмотки подключены последовательно к сети 230 вольт. Если мотор должен быть работает от 115 вольт, то две 115-вольтовые обмотки соединены в параллельно линии 115 вольт.

ил. 5 Изменение направления вращения на двухфазном индукционном мотор.

Пусковая обмотка, как правило, состоит только из одной 115-вольтовой обмотки. выводы пусковой обмотки обычно имеют маркировку Т и Т. Если двигатель должен работать от 115 вольт, обе секции рабочей обмотки включена параллельно пусковой обмотке (6).

Для работы на 230 вольт перемычки подключения меняются в терминале коробки так, чтобы две 115-вольтовые секции рабочей обмотки были соединены последовательно через линию 230 вольт ( 7). Обратите внимание, что 115 вольт пусковая обмотка включена параллельно одной секции рабочей обмотка. Падение напряжения на этом участке рабочей обмотки равно 115 вольт, и напряжение на пусковой обмотке тоже 115 вольт.

ил. 6 Двойной двигатель, подключенный на 115 вольт.

ил. 7 Двойной двигатель, подключенный к сети 230 вольт.

ил. 8 Устройство обмотки для двигателя двойного напряжения с двумя пусковая и две рабочие обмотки

Некоторые двухфазные двухфазные двигатели имеют пусковую обмотку с двумя секций, а также бегущую обмотку с двумя секциями. Рабочая обмотка секции имеют маркировку T1 и T2 для одной секции и T3 и T4 для другой раздел. Одна секция пусковой обмотки имеет маркировку Т5 и Т6, а вторая вторая секция пусковой обмотки имеет маркировку Т7 и Т8.

Национальная ассоциация производителей электрооборудования (NEMA) имеет цветовую маркировку. терминал ведет. Если используются цвета, они должны быть закодированы следующим образом: Т1 — синий; Т2 — белый; Т3 — оранжевый; Т4 — желтый; Т5 — черный; и Т6— красный.

рис. 7 показано расположение обмотки для двигателя с двойным напряжением с две пусковые обмотки и две рабочие обмотки. Правильные соединения для работы 115 В и для работы 230 В приведены в таблице проиллюстрировано на 8.

Регулировка скорости асинхронного двигателя с расщепленной фазой очень хорошая. Это имеет скоростные характеристики от холостого хода до полной нагрузки, аналогичные трехфазного асинхронного двигателя с короткозамкнутым ротором. Процент проскальзывает на большинстве дробная мощность двигателей с расщепленной фазой составляет от 4 до 6 процентов.

Пусковой момент двигателя с расщепленной фазой сравнительно низкий. низкое сопротивление и высокое индуктивное сопротивление в цепи рабочей обмотки, а также высокое сопротивление и низкое индуктивное сопротивление в пусковой обмотке цепи приводят к тому, что два значения тока оказываются значительно меньше 90 электрический градусов друг от друга. Токи пусковой и рабочей обмоток во многих двигатели с расщепленной фазой только на 30 электрических градусов не совпадают по фазе с каждым Другой. В результате поле, создаваемое этими токами, не развивается сильный пусковой момент.

КОНДЕНСАТОР СТАРТОВЫЙ, АИНДИКЦИОННЫЙ ДВИГАТЕЛЬ

Конструкция двигателя с конденсаторным пуском почти такая же, как у двухфазного асинхронного двигателя. Однако для двигателя с конденсаторным пуском последовательно с пусковыми обмотками включен конденсатор. конденсатор обычно монтируется в металлическом кожухе сверху двигателя. конденсатор может быть установлен в любом удобном внешнем положении на раме двигателя и, в некоторых случаях может быть установлен внутри корпуса двигателя. Конденсатор обеспечивает более высокий пусковой момент, чем у стандартного двухфазного двигателя. мотор. Кроме того, конденсатор ограничивает пусковой бросок тока до меньшего значения, чем у стандартного двигателя с расщепленной фазой.

Асинхронный двигатель с конденсаторным пуском используется на холодильных установках, компрессорах, жидкотопливных горелок, так и для мелкого машинного оборудования, а также для приложений которые требуют сильного пускового момента.

ил. 9 Подключение двух рабочих обмоток и одной пусковой обмотки схема подключения.

Принцип работы

Когда конденсаторный пусковой двигатель подключен к более низкому напряжению и запущен, рабочая и пусковая обмотки соединены параллельно напряжение сети, так как центробежный переключатель замкнут. пусковая обмотка, однако он включен последовательно с конденсатором. Когда мотор достигает при значении 75 процентов от его номинальной скорости центробежный выключатель размыкается и отключает пусковую обмотку и конденсатор от сети. Затем двигатель работает как однофазный асинхронный двигатель, используя только рабочий обмотка. Конденсатор используется для улучшения пускового момента и делает не улучшить коэффициент мощности двигателя.

Для создания необходимого пускового момента вращающееся магнитное поле должно создаваться обмотками статора. Пусковой ток обмотки приведет рабочий ток обмотки на 90 электрических градусов, если конденсатор, имеющий правильная емкость подключается последовательно с пусковой обмоткой. В результате магнитное поле, развиваемое обмотками статора, почти идентичен двухфазному асинхронному двигателю. Пусковой крутящий момент для двигателя с конденсаторным пуском, таким образом, намного лучше, чем у стандартного двухфазный двигатель.

Неисправные конденсаторы – частая причина неисправности конденсатора запуск, асинхронные двигатели. Некоторые неисправности конденсатора, которые могут произойти:

• возможно короткое замыкание конденсатора, о чем свидетельствует более низкая пусковая крутящий момент.

• конденсатор может быть «разомкнут», в этом случае цепи пусковой обмотки будет разомкнут, что приведет к невозможности запуска двигателя.

• конденсатор может замкнуться накоротко и вызвать срабатывание предохранителя ответвление цепи электродвигателя на перегорание. Если номиналы предохранителей достаточно высоки и не прервать подачу питания к двигателю достаточно быстро, пусковой обмотка может сгореть.

• Пусковые конденсаторы могут замыкаться, если двигатель включается и выключается много раз за короткий промежуток времени. Во избежание выхода из строя конденсатора многие производители двигателей рекомендуют запускать двигатель с конденсаторным пуском. не более 20 раз в час. Поэтому этот тип двигателя используется только в тех приложениях, где относительно мало пусков за короткое время временной период.

ил. 10 Соединения для конденсаторного пуска асинхронного двигателя

Скоростные характеристики двигателя с конденсаторным пуском очень хорошие. Прирост в процентах проскальзывание от холостого хода до полной нагрузки составляет от 4 процентов до 6 процентов. Тогда скоростные характеристики такие же, как у стандартного двухфазный двигатель.

Выводы цепи пусковой обмотки перепутаны местами на реверс направление вращения конденсаторного пускового двигателя. В результате направление вращения магнитного поля, создаваемого обмотками статора реверсирует сердечник статора, и вращение ротора реверсируется. (См. рис. 9для реверсивного подключения проводов.)

ил. 10 – схема соединений цепи конденсаторного пуска. двигатель до того, как провода пусковой обмотки поменялись местами, чтобы направление вращения ротора. Диаграмма на рисунке 11 показывает соединения цепей двигателя после перепутывания выводов пусковой обмотки изменить направление вращения.

Второй способ изменения направления вращения пускового конденсатора двигатель, чтобы поменять местами два рабочих провода обмотки. Однако этот метод используется редко.

Пуск конденсатора, асинхронные двигатели часто имеют двойное номинальное напряжение 115 вольт и 230 вольт. Соединения для двигателя с конденсаторным пуском такие же, как и для асинхронных двигателей с расщепленной фазой.

ил. 11 Соединения для реверсивного конденсаторного пуска, индукционные запустить мотор.

КОНДЕНСАТОР ЗАПУСКА, КОНДЕНСАТОР РАБОТЫ ДВИГАТЕЛЯ

Пуск конденсатора, двигатель с конденсатором аналогичен пуску конденсатора, асинхронный двигатель, за исключением того, что пусковая обмотка и конденсатор постоянно включен в цепь. У этого мотора очень хороший пуск крутящий момент. Коэффициент мощности при номинальной нагрузке составляет почти 100 процентов или единицу. из-за того, что в двигателе всегда используется конденсатор.

Существует несколько различных конструкций для этого типа двигателя. Один тип конденсаторный пуск, конденсаторный двигатель имеет две обмотки статора, которые на расстоянии 90 электрических градусов друг от друга. Основная или рабочая обмотка подключена непосредственно через номинальное линейное напряжение. Конденсатор включен последовательно с пусковой обмоткой и эта комбинация последовательностей также связана по номинальному линейному напряжению. Центробежный переключатель не используется, потому что пусковая обмотка находится под напряжением в течение всего периода работы мотор.

илл. 12 показаны внутренние соединения для запуска конденсатора, конденсатор запуска двигателя с использованием одного значения емкости.

ил. 12 Соединения для конденсаторного пуска, конденсаторного двигателя.

Чтобы изменить направление вращения этого двигателя, провода пускового обмотки надо поменять местами. Этот тип запуска конденсатора, запуск конденсатора двигатель тихий в работе и используется на масляных горелках, вентиляторах и небольших деревообрабатывающие и металлообрабатывающие станки.

Второй тип пуска конденсатора, двигатель с конденсатором имеет два конденсатора. Рис. 13 представляет собой схему внутренних соединений двигателя. В в момент запуска двигателя два конденсатора включены параллельно. Когда двигатель достигает 75 процентов от номинальной скорости, центробежный переключатель отключает конденсатор большей емкости. Затем двигатель работает с меньший конденсатор подключен только последовательно с пусковой обмоткой.

больной. 13 Соединения для конденсаторного пуска, конденсаторный двигатель: МАЛЕНЬКИЙ КОНДЕНСАТОР, ИСПОЛЬЗУЕМЫЙ ДЛЯ ЗАПУСКА И РАБОТЫ; КОНДЕНСАТОР БОЛЬШОГО РАЗМЕРА ДЛЯ ЗАПУСК.

Этот тип двигателя имеет очень хороший пусковой момент, хорошую регулировку скорости и коэффициент мощности почти 100 процентов при номинальной нагрузке. Заявки на К этому типу двигателей относятся топки печей, холодильные агрегаты и компрессоры.

Третий тип конденсаторного пуска, конденсаторный двигатель имеет автотрансформатор с одним конденсатором. Этот двигатель имеет высокий пусковой момент и высокий рабочий фактор силы. Рис. 14 представляет собой схему внутренних соединений для этот мотор. Когда двигатель запускается, центробежный переключатель подключается обмотку 2 в точку А на ответвленном автотрансформаторе. Так как конденсатор подключенный через максимальные витки трансформатора, он получает максимальное напряжение вывод при запуске. Таким образом, конденсатор подключен через значение приблизительно 500 вольт. В результате возникает большое значение опережающего тока в обмотке. 2, и создается сильный пусковой момент.

Когда двигатель достигает примерно 75% номинальной скорости, центробежный выключатель отключает пусковую обмотку от точки А и снова включает эту обмотку к точке B на автотрансформаторе. Подается меньшее напряжение к конденсатору, но двигатель работает с обеими обмотками под напряжением. Таким образом, конденсатор поддерживает коэффициент мощности около единицы при номинальной нагрузке.

Пусковой момент этого двигателя очень хороший, а регулировка скорости является удовлетворительным. Приложения, требующие этих характеристик, включают большие холодильники и компрессоры.

ил. 14 Соединения для конденсаторного пуска, конденсаторного двигателя с автотрансформатором

НАЦИОНАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ НОРМЫ

Раздел 430-32(b) (1) Национального электротехнического кодекса гласит, что любой двигатель мощностью в одну лошадиную силу или меньше, который запускается вручную и находится в пределах поле зрения из места старта, считается защищенным от перегрузка устройством перегрузки по току, защищающим проводники ответвления схема. Это ответвленное устройство максимального тока не должно быть больше, чем указано в статье 430, часть D (цепь двигателя, короткое замыкание и замыкание на землю). Защита). Исключением является то, что любой такой двигатель можно использовать при напряжении 120 вольт. или менее на защищенной ответвленной цепи не более 20 ампер.

Расстояние более 50 футов считается вне поля зрения местонахождение стартера. Раздел 430-32(c) распространяется на двигатели мощностью от одной лошадиной силы до меньше, автоматически запускаются, которые находятся вне поля зрения с места расположения стартера или стационарно установлен.

Раздел 430-32(c) (1) гласит, что любой двигатель мощностью в одну лошадиную силу или менее который запускается автоматически, должен иметь отдельное устройство максимального тока который реагирует на ток двигателя. Эта единица перегрузки должна быть установлена отключаться при токе не более 125 процентов от номинального тока полной нагрузки двигатель для двигателей с маркировкой превышения температуры не более 40 градусов Цельсия или с эксплуатационным коэффициентом не менее 1,15, (1,15 и выше) и не более 115 процентов для всех остальных типов двигателей.

ОБЗОР

Однофазный асинхронный двигатель является одним из наиболее часто используемых бытовых и легких коммерческих двигателей. Каждое приложение будет диктовать правильный двигатель стиль для использования. Во всех двигателях используется концепция одной фазы или одной фазы. синусоида и смещение эффектов токов через катушки к создать движущееся магнитное поле. Расщепленная фаза и конденсаторный пуск двигатель использовать пусковой переключатель для отключения пусковых обмоток от линию, как только двигатель наберет рабочую скорость. Двигатели с двумя конденсаторами используют несколько конденсаторов или варианты конденсаторов с двумя номиналами для создания пусковой и рабочей цепей. Все те же правила NEC, которые применяются к трехфазным двигателей по-прежнему относятся к однофазным двигателям. Есть много исключений, которые применимы только к двигателям малой мощности.

ВИКТОРИНА

1. Перечислите основные части асинхронного двигателя с расщепленной фазой.

2. Что происходит, если контакты центробежного выключателя не замыкаются при мотор останавливается?

3. Объясните, как изменяется направление вращения асинхронного двигателя с расщепленной фазой. перевернуто.

4. Асинхронный двигатель с расщепленной фазой рассчитан на двойное напряжение 115/230 В. вольт. Двигатель имеет две рабочие обмотки, каждая из которых рассчитана на 115 В. вольт, и одна пусковая обмотка на 115 вольт. Нарисуйте схему этого двухфазного асинхронного двигателя, подключенного для работы на 230 вольт.

5. Нарисуйте принципиальную схему подключения двухфазного асинхронного двигателя. в вопросе 4 подключен для работы на 115 вольт.

6. Асинхронный двигатель с расщепленной фазой рассчитан на двойное напряжение 115/230 В. вольт. Двигатель имеет две рабочие обмотки, каждая из которых рассчитана на 115 В. вольт. Кроме того, имеются две пусковые обмотки и каждая из этих обмоток рассчитан на 115 вольт. Нарисуйте принципиальную схему подключения этой расщепленной фазы асинхронный двигатель подключен для работы на 230 вольт.
