Мобильная ленточная пилорама ZBL-P50H

Главная \ Ленточные пилорамы Tehnika Auce \ Мобильная ленточная пилорама ZBL-P50H

ZBL-P50H – мобильная горизонтальная ленточная пилорама с ручным приводом каретки и собственным бензиновым двигателем «Subaru» EH 65 DC.

Мобильная горизонтальная ленточная пилорама ZBL-P50H предназначенная для первичной обработки кругляка и бруса на заданные размеры пиломатериалов.
Особенность ZBL P50H – это простата перемещения на любые расстояния.
ZBL P50H является мобильным вариантом и легко транспортируется за легковой машиной т.к максимальная нагрузка на прицепное устройство машины составляет всего 70 кг. Благодаря демпферному шасси максимальная скорость перемещения по дороге составляет до 80 км./ч.

Стандартная комплектация ленточной пилорамы с бензиновым двигателем ZBL-P50H включает в себя автомобильное шасси с прицепным устройством и светодиодными фонарями, бензиновый двигатель «Subaru» 22 л.

с с электрическим стартером, собственная гидростанция, складной гидравлический рельсовый путь длиной 7,8 м, гидравлический подъем бревна, каретка с ручным приводом, 2 комплекта механических зажимов бревна. Регулировка высоты пропила регулируется электроприводом с мерной линейкой и корректором, гидравлическое натяжение ленты, гидравлическое выставление размеров и гидравлический подъём рельсового пути.


Технические характеристики пилорамы ZBL P50H
Подъем рамы Гидравлический
Габаритные размеры:
Длина
Длина при транспортировки
Ширина
Высота в рабочем состоянии
Высота при транспортировки

8500
6000
2000
2200
2500
Вес, кг 1350
Производительность, куб. м/8ч 6-8
Натяжение ленты Гидравлическое
Выставление размеров Гидравлическое
Размеры бревна:
Макс.длина, м (Длина рамы, м)
Диаметр, м

6.3
до 0.65
Бензиновый двигатель (мощность, л.с.) SUBARU EH 65 DC (22)
Длина ленты, мм 4250
Ширина ленты, мм
 35; 40

В качестве опций ZBL P50H, можно доукомплектовать генератором и дополнительным освящением.
Данная модель ленточной пилорамы может быть выполнена без шасси как стационарны вариант, см ZBL 50 H.

Бензиновый двигатель используемый в ленточной пилораме ZBL P50 H – это Subaru EH 65 DC – является надёжным и долговечным двигателем используемый в разных отраслях. Производятся в Японии компанией Fuji Heavy Industries LTD.

Технические характеритсики бензинового двигателя для ленточной пилорама ZBL P50H.
– Тип: бензиновый двигатель OHV с воздушным охлаждением и V-образным расположением цилиндров
– Диаметр цилиндра х ход поршня (мм): 80 х 65
– Рабочий объем (см3): 653
– Максимальная выходная мощность (кВт(лс)/об. в мин.): 16.4 (22.0) / 3600

– Номинальная выходная мощность (кВт(лс)/об. в мин.): 12.7 (17.0) / 3600
– Максимальный крутящий момент (N х m(кг х м)/об. в мин.): 45.6 (4.65) / 2500
– Вращение вала отбора мощности: против часовой стрелки
– Топливо: автомобильный неэтилированный бензин
– Емкость топливного бака (л): 7
– Объем масла (л): 1.55
– Система зажигания: бесконтактное электронное зажигание
– Система зарядки (В-А): 12-15
– Система пуска: электрический стартер
– Сухая масса (кг): 44
– Габаритные размеры (ДхШхВ), мм: 317 х 477 х 475

Цена

21 900 €

Оставьте заявку

Ваше имя*

E-mail*

Телефон

Ваш город

Комментарии

 * Нажимая галочку Вы согласились с пользовательским согласием и ознакомились с политикой конфиденциальности

Запчасти для ленточных пилорам ZBL 50H и ZBL 60H

Главная \ Ленточные пилорамы Tehnika Auce \ Запчасти для ленточных пилорам ZBL 50H и ZBL 60H

На данной странице мы предлагаем запчасти и комплектующие для ленточной пилорамы ZBL 50H и ZBL 60H, а также для вертикальной пилорамы ZL 60V. Мы стараемся постоянно пополнять и содержать склад запчастей для прибалтийских ленточных пилорам Tehnika. Все запасные части и принадлежности только от завода изготовителя и являются оригинальными. На странице приведены не все запчасти, а только малая, часть наиболее востребованных, которые могут понадобиться для восстановления и ремонта ленточной пилорамы ZBL 50H или ZBL 60H с внушительным сроком использования.

Купить запчасти для ленточной пилорамы ZBL 50H или ZBL 60H можно с нашего склада в Пскове, если Вы в другом регионе или городе, то мы производим отправку запчастей различными транспортными компаниями по всей России.

Если Вы не нашли нужной для Вас информации или нужной детали для Вашей ленточной пилорамы Вы всегда можете обратиться к менеджеру по электронной почте или телефону.

Колесо ведущее для ZBL 50H

Колесо ведущее для ленточной пилорамы ZBL 50H в комплекте со втулкой.
Диаметр колёс 530 мм. Предназначено для работы с лентой шириной 32 – 40 мм.
ZBL50H Арт. №: 02.02.02.01 (колесо ведущее)
ZBL50H Арт. №: 02.02.02.02 (коническая втулка)

Заказать

Колесо ведомое для ZBL 50H

Колесо ведомое для ленточной пилорамы ZBL 50H в комплекте с подшипником.
Диаметр колёс 530 мм. Предназначено для работы с лентой шириной 32 – 40 мм.

ZBL50H Арт. №: 02.08.00.01 (колесо ведомое)


Заказать

Колесо ведущее для ZBL 60H

Колесо ведущее для ленточной пилорамы ZBL 60H в комплекте со втулкой.
Диаметр колёс 620 мм. Предназначено для работы с лентой шириной 32 – 40 мм. (50 или 60 мм*)
ZBL60H Арт. №: 02.02.02.01 (колесо ведущее)
ZBL60H Арт. №: 02.02.02.02 (коническая втулка)

Заказать

Колесо ведущее для ZBL 60H

Колесо ведущее для ленточной пилорамы ZBL 60H в комплекте со втулкой. (новый тип с 2019 года)
Диаметр колёс 620 мм. Предназначено для работы с лентой шириной 32 – 40 мм. (50 или 60 мм*)
ZBL60H Арт. №: 02.02.02.01 (колесо ведущее)
ZBL60H Арт. №: 02.02.02.02 (коническая втулка)

Заказать

Колесо ведомое для ZBL 60H

Колесо ведомое для ленточной пилорамы ZBL 60H в комплекте с подшипником.
Диаметр колёс 620 мм. Предназначено для работы с лентой шириной 32 – 40 мм. (50 или 60 мм*)
ZBL60H Арт. №: 02.08.00.01 (колесо ведомое)

Заказать

Колесо ведомое для ZBL 60H

Колесо ведомое для ленточной пилорамы ZBL 60H в комплекте с подшипником.  (новый тип с 2019 года)
Диаметр колёс 620 мм. Предназначено для работы с лентой шириной 32 – 40 мм. (50 или 60 мм*)
ZBL60H Арт. №: 02.08.00.01 (колесо ведомое)

Заказать

Коническая втулка на ведущее колесо ZBL 50H (ZBL 60H)

Коническая втулка на ведущее колесо ZBL 50H (ZBL 60H).
Предназначена для крепления и регулировки ведущего колеса.

ZBL50H (ZBL60H) Арт. №: 02.02.02.02 (коническая втулка).


Заказать

Корпус подшипников в сборе для ZBL 50H

Корпус подшипников в сборе для ленточной пилорамы ZBL 50H
ZBL50H Арт. №: 02.02.00.03


Заказать

Корпус подшипников в сборе для ZBL 60H

Корпус подшипников в сборе для ленточной пилорамы ZBL 60H
ZBL60H Арт. №: 02.02.00.03

Заказать

Корпус подшипников для ZBL

Корпус подшипников для ленточной пилорамы ZBL 50H (ZBL 60H)
ZBL50H (ZBL60H) Арт. №: 02.02.01.00

Заказать

Подшипник ведущего колеса ZBL 50H

Подшипник корпуса ведущего колеса для ленточной пилорамы ZBL 50H.

ZBL50H Арт. №: 6308-2Z

Заказать

Вал ведущий для ZBL 50H

Вал ведущий для ленточной пилорамы ZBL 50H.
ZBL50H Арт. №: 02.02.00.02

Заказать

Вал ведущий для ZBL 60H

Вал ведущий для ленточной пилорамы ZBL 60H.
ZBL60H Арт. №: 02.02.00.02

Заказать

Вал ведомый для ZBL 50H

Вал ведущий для ленточной пилорамы ZBL 50H (ZBL60H).
ZBL50H (ZBL60H) Арт. №: 02.08.00.02

Заказать

Шкив приводной для ZBL 50H

Шкив приводной для ленточной пилорамы ZBL 50H.
ZBL50H Арт. №: 02.02.00.01

Заказать

Шкив приводной для ZBL 60H

Шкив приводной для ленточной пилорамы ZBL 60H.


ZBL60H Арт. №: 02.02.00.01

Заказать

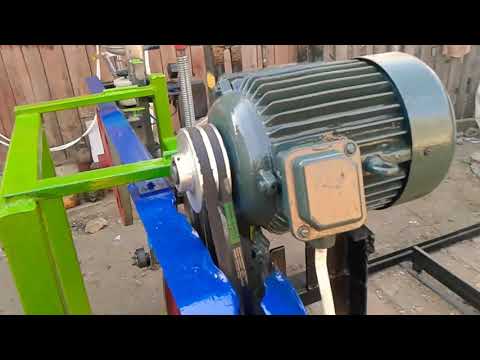

Шкив на электродвигатель для ZBL 50H

Шкив на электродвигатель для ленточной пилорамы ZBL 50H. (двухручейковый)
ZBL50H Арт. №: 00.00.00.03

Заказать

Шкив на электродвигатель для ZBL 60H

Шкив на электродвигатель для ленточной пилорамы ZBL 60H. (трёхручейковый)
ZBL60H Арт. №: 00.00.00.03

Заказать

Приводной ремень прижима бревна для ZL 60V

Приводной ремень прижима бревна для вертикальной ленточной пилорамы ZL 60V.
ZL60V Арт. №: 00.00.00.00

Заказать

Цилиндр натяжения ленты для ZBL 50H (ZBL 60H)

Цилиндр натяжения пильной ленты в сборе с манометром для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00 (цилиндр в сборе с манометром)

Заказать

Натяжной болт в сборе для ZBL 50H (ZBL 60H)

Натяжной болт в сборе для ленточной пилорамы ZBL 50H (ZBL 60H)
ZBL50H (ZBL60H) Арт. №: 1103871

Заказать

Натяжной винт ZBL 50H (ZBL 60H)

Натяжной винт для ленточной пилорамы ZBL 50H (ZBL 60H)
ZBL50H (ZBL60H) Арт. №: 02.03.01.00

Заказать

Направляющая гайка для ZBL50 H (ZBL60 H)

Направляющая гайка для ленточной пилорамы ZBL 50H (ZBL60H)
ZBL50H (ZBL60H) Арт. №: 02.03.03.00

Заказать

Рукоятка в сборе с шарнирами ZBL 50H (ZBL 60H)

Рукоятка в сборе с шарнирами для ленточной пилорамы ZBL 50H (ZBL 60H)
ZBL50H (ZBL60H) Арт. №: 02.03.00.02

Заказать

Ролик в сборе 35 мм для ZBL 50H (ZBL60H)

Ролик в сборе 35 (32 мм) для ленточной пилорамы ZBL 50H (ZBL60H)
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Ролик в сборе 40 мм для ZBL 50H (ZBL60H)

Ролик в сборе 40 мм для ленточной пилорамы ZBL 50H (ZBL60H)
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Корпус ролика 35 мм для ZBL50H (ZBL60H)

Ролик не в сборе 35 мм для ленточной пилорамы ZBL 50H (ZBL60H)
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Корпус ролика 40 мм для ZBL50H (ZBL60H)

Ролик не в сборе 40 мм для ленточной пилорамы ZBL 50H (ZBL60H)
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Корпус ролика 50 мм для ZBL60H

Ролик не в сборе 50 мм для ленточной пилорамы ZBL60H
ZBL60H Арт. №: 00.00.00.00

Заказать

Ролик каретки в сборе для ZBL 50H

Ролик каретки в сборе для ленточной пилорамы ZBL 50H.
ZBL50H Арт. №: 01.08.00.00

Заказать

Ролик каретки в сборе для ZBL 60H

Ролик каретки в сборе для ленточной пилорамы ZBL 60H.
ZBL60H Арт. №: 1103971

Заказать

Ролик каретки не в сборе для ZBL 50H (ZBL 60H)

Ролик каретки в сборе для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: 01.03.00.02

Заказать

Держатель оси ролика ZBL 50H (ZBL 60H)

Держатель оси пильного ролика ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: 02.04.00.04


Заказать

Корпус стационарного опорного ролика для ленточной пилорамы ZBL 50H (ZBL 60H)

Корпус стационарного опорного ролика для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H Арт. №: 02.05.01.00

Заказать

Защитный корпус ролика каретки ZBL 50H в сборе

Защитный корпус ролика каретки ленточной пилорамы ZBL 50H в сборе.
ZBL50H Арт. №: 01.02.01.00

Заказать

Зажим бревна для ZBL50H (ZBL60H)

Эксцентриковый зажим бревна для ленточной пилорамы ZBL 50H и ZBL 60H.
ZBL50H (ZBL60H) Арт. №: 03.03.00.00

Заказать

Зажим бревна для ZBL50H (ZBL60H)

Зажим бревна винтовой для ленточной пилорамы ZBL50H (ZBL60H).
ZBL50H (ZBL60H) Арт. №: 03.04.00.00

Заказать

Упор бревна для ZBL50H (ZBL60H)

Упор бревна для ленточной пилорамы ZBL50H (ZBL60H).
ZBL50H (ZBL60H) Арт. №: 03.06.00.00

Заказать

Фиксатор резиновый для ZBL 50H (ZBL60H)

Фиксатор резиновый на кожуха для ленточной пилорамы ZBL 50H (ZBL60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Скребок для ролика каретки ZBL 50H

Скребок для ролика каретки ленточной пилорамы ZBL 50H (ZBL60H).
ZBL50H (ZBL60H) Арт. №: 01.00.00.04

Заказать

Скребок резиновый для ленточной пилорамы ZBL 50H (ZBL 60 H)

Скребок резиновый для ленточной пилорамы ZBL 50H (ZBL 60 H)
(Очиститель уголка рельсового пути ленточной пилорамы.
ZBL50H Арт. №: 01.02.00.02


Заказать

Очиститель колеса для ZBL 50H (ZBL 60H)

Очиститель колеса (скребок) для ленточной пилорамы ZBL 50H и ZBL 60H.
ZBL50H (ZBL60H) Арт. №: 02.10.00.03 (скребок)


Заказать

Очиститель колеса в сборе для ленточной пилорамы ZBL 50H (ZBL 60H)

Очиститель колеса в сборе для ленточной пилорамы ZBL 50H (ZBL 60H)
ZBL50H Арт. №: 02.10.00.05

Заказать

Линейка для ленточной пилорамы ZBL 50H (ZBL 60H)

Линейка в сборе для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H Арт. №: 15.00.00.00


Заказать

Оптическое стекло для ZBL 50H (ZBL60H)

Оптическое стекло для ленточной пилорамы ZBL 50H (ZBL60H)
ZBL50H (ZBL60H) Арт. №: 04.00.00.01

Заказать

Пластина пильного ролика для ZBL 50H (ZBL 60H)

Пластина пильного ролика для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) подвижного ролика и стационарного Арт. №: 02.04.00.02


Заказать

Соединительное звено цепи ZBL 50H

Соединительное звено цепи для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Звёздочка на вал подъёма / опускания каретки для ZBL 50H (ZBL 60H)

Звёздочка на вал подъёма / опускания каретки для ZBL 50H (ZBL 60H)
ZBL50H (ZBL60H) Арт. №: 14.00.00.00

Заказать

Цепь на подъём / опускание пильной рамы ZBL 50H

Цепь на подъём / опускание пильной рамы для ленточной пилорамы ZBL 50H.
ZBL50H Арт. №: 00.00.00.00

Заказать

Цепь на подъём опускание пильной рамы ZBL 60H

Цепь на подъём  опускание пильной рамы ZBL 60H.
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Редуктор для ленточной пилорамы ZBL60 H

Редуктор на перемещение подвижного ролика для ленточной пилорамы ZBL-60H.
MRT 28/40-AB3-56/65 для двигателя 0,09 кВт.
ZBL60H Арт. №: 00.00.00.00

Заказать

Опора редуктора для ленточной пилорамы ZBL 50 H (ZBL 60H)

Опора редуктора подъёма / опускания пильной каретки для ленточной пилорамы ZBL 50 H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Мотор-редуктор для ленточной пилорамы ZBL 50H

Мотор-редуктор для ленточной пилорамы ZBL 50H на подъём и опускание пильной рамы.
ZBL50H Арт. №: tared00008 (мотор-редуктор MRT70*100 AB3-0.75/4p (эл. двигатель 0,75 kW/1450 об./мин)


Заказать

Тормоз редуктора ZBL 60H

Тормоз редуктора отвечающего за подъём / опускание пильной рамы ZBL 60H.
ZBL60H Арт. №: 00.00.00.00

Заказать

Опорная нога для ZBL 50H (ZBL60H)

Опорная нога для рельсового пути ленточной пилорамы ZBL 50H (ZBL60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Электронная линейка для пилорамы EL3

Электронная линейка EL3 для ленточной пилорамы ZBL 50H и ZBL 60H предназначена для облегчения работы оператора – чтение размеров аналоговой линейки. Линейка показывает текущую высоту среза сверху и высоту от пилорамы.
ZBL50H/ZBL60H Арт. №: 00.00.EL3 (электронная линейка)

Заказать

Датчик на электроход для ленточной пилорамы ZBL 50H (ZBL60H)

Датчик на электроход для ленточной пилорамы ZBL 50H (ZBL60H)
(на станке электрического хода установлено 2 шт.)
ZBL50H (ZBL60H) Арт. №: E2A-M18KS08-M1-B1

Заказать

Датчик на электроход для ленточной пилорамы ZBL 50H (ZBL60H)

Датчик на электроход для ленточной пилорамы ZBL 50H (ZBL60H)
(на станке электрического хода установлено 1 шт.)
ZBL50H (ZBL60H) Арт. №: E2A-M18KS08-M1-B2


Заказать

Датчик концевой на кожуха ZBL50H (ZBL60H)

Датчик концевой на кожуха ZBL50H (ZBL60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Джойстик для ленточной пилорамы ZBL

Джойстик (кнопка переключатель) для ленточной пилорамы ZBL 50 H (ZBL 60)
ZBL50H (ZBL60H) Арт. №: 00.00.00.00 (без блока контакторов)

Заказать

Джойстик с блоком контактов для ленточной пилорамы ZBL

Джойстик с блоком контакторов (кнопка переключатель) для ленточной пилорамы ZBL 50 H (ZBL 60)
ZBL50H (ZBL60H) Арт. №: 00.00.00.00 (с блоком контакторов P9B10VN)

Заказать

Кнопка с блоком контактов для ленточной пилорамы ZBL 50H (ZBL 60H)

Блок контактов P9B11VN с переключателем для ленточной пилорамы ZBL 50H (ZBL 60H)
Блок контактов в сборе с переключателем.
ZBL50H (ZBL60H) Арт. №: P9B11VN

Заказать

Потенциометр на ход каретки ZBL 50H (ZBL 60H)

Потенциометр на регулятор хода каретки ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Регулятор хода каретки для ленточной пилорамы ZBL 50H

Регулятор хода каретки без потенциометра для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Горизонтальная направляющая для ленточной пилорамы ZBL 50H (ZBL 60H)

Горизонтальная направляющая для ленточной пилорамы ZBL 50H (ZBL 60H)
ZBL50H (ZBL60H) Арт. №: 02.07.01.00 (с бронзовыми втулками – 4 шт и пресс-маслёнкой)

Заказать

Бронзовая втулка для ZBL 50H (ZBL 60H)

Бронзовая втулка для ленточной пилорамы ZBL 50H (ZBL 60H).
ZBL50H (ZBL60H) Арт. №: taped00170 (d30/34-44)

Заказать

Направляющий стержень для ленточной пилорамы ZBL 50H (ZBL 60H)

Направляющий стержень для ленточной пилорамы ZBL 50H (ZBL 60H).
Горизонтальная направляющая кронштейна подвижного ролика.
ZBL50H Арт. №: 02.00.00.03

Заказать

Гидравлический цилиндр для ленточной пилорамы ZBL 50H (ZBL 60H)

Гидравлический цилиндр для ленточной пилорамы ZBL 50H (ZBL 60H)
Гидравлический цилиндр механизма регулировки высоты бревна.
ZBL50H (ZBL60H) Арт. №: 00.00.00.00

Заказать

Натяжной винт для ленточной пилорамы ZBL 50H (ZBL 60H)

Натяжной винт электродвигателя для ленточной пилорамы ZBL 50H (ZBL 60H)
ZBL50H (ZBL60H) Арт. №: 11.00.00.00

Заказать

Часто задаваемые вопросы о ленточной пиле

Часто задаваемые вопросы о ленточной пиле

Какие инструменты мне потребуются для сборки ленточной пилы

Какие инструменты вам нужны, во многом зависит от вашего уровня навыков. Один парень построил его в основном с помощью ручных инструментов. Но я бы порекомендовал хотя бы настольную пилу, сверлильный станок и электролобзик. У меня есть обширная серия статей о создании одной из моих ленточнопильных станков. вот, так что можете судить сами. Тем не менее, учитывая, что вам нужно спросить, я рекомендую вам получить больше опыт работы по дереву, прежде чем браться за ленточнопильный станок.

Сколько стоит построить ленточнопильный станок

Стоимость варьируется от 50 до 600 долларов, в зависимости от того, сколько вещей у вас уже есть. Двигатель, валы и подшипники — самые дорогие детали. Но если вы спрашиваете этот вопрос, у вас, вероятно, не так много вещей, так что ваши расходы будут ближе к верхней границе диапазона. Ваш самый дешевый вариант – купить маленькую 9-дюймовую ленточнопильную пилу или какую-нибудь другую дешевую один, хотя они не так хороши.

Сколько времени уходит на сборку ленточной пилы

Я действительно понятия не имею, как быстро вы работаете. Пожалуйста, смотрите мою серию на создание 20-дюймовой ленточной пилы. Но если вы спрашиваете этот вопрос, вы, вероятно, на самом деле не хочет, чтобы построил ленточнопильный станок, и я рекомендую вам пойти и купить небольшой дешевый.

Для моей 20-дюймовой ленточной пилы, если бы я не занимался отладкой дизайна или съемкой и видео, на каждое видео ушло бы примерно один день, если не считать изготовления кадра. Подготовка всех что использованная древесина заняла некоторое дополнительное время. Кроме того, лакировка не включает время высыхания.
    Колеса: 1 день
    Рама: 2 дня (меньше, если я использовал новый материал)
    Крепления колес: 1 день
    Направляющие полотна: 1 день
    Стол и цапфы: 1 день
    Корпус: 1 день
    Покраска и лакировка: 1 день
Всего: 8 дней.

Двигатель какого размера следует использовать для ленточной пилы

Это сильно зависит от того, что вы хотите с ним делать. Для обычной работы, прорезания не более 1,5 дюйма (4 см) дерева, на скорости ниже 2000 футов в минуту достаточно 1/3 л. с. Если вы хотите много распиливать и запускать пилу на высоких скоростях, вам может до 1,5 л.с. Острое лезвие потребляет менее половины мощности тупого лезвия.

Какую скорость двигателя следует использовать

Асинхронные двигатели в Северной Америке (сеть 60 Гц) работает со скоростью 1750 об/мин или 3500 об/мин. оборотов в минуту (или очень близко к этому). В других частях мира (сеть 50 Гц), они работают на 1450 или 2900 об/мин. Эти скорости можно использовать в зависимости от ваши предпочтения. Если ваш двигатель не очень близок к одному из этих скорости, это не асинхронный двигатель и не подходит для ленточная пила. Если у вашего двигателя есть щетки и коллектор, то это универсальный двигатель и не подходит.

Где взять двигатель для ленточной пилы?

Вам нужен асинхронный двигатель. В США лучшее место для покупки нового, вероятно, портовый фрахт. В Канаде, наверное, Princess Auto. Асинхронные двигатели, куплены новый может быть дорогим. Я не знаю, где можно купить подешевле. Когда я приду через мотор на дворовой распродаже, я покупаю один, и поэтому у меня есть заначка моторов готов идти. Может быть дешевле купить дешевый пылесборник и использовать двигатель от этого.

Двигатели вентиляторов печи с принудительной подачей воздуха, двигатели отстойных насосов и двигатели стиральных машин с верхней загрузкой и двигатели сушилки для белья могут быть подходящими. Обычно это от 1/4 до 1/2. Лошадиные силы. Этого достаточно, пока вы не найдете более дешевый мотор.

Шины с внутренней камерой продолжают отрываться от моей ленточной пилы

Чаще всего это происходит из-за того, что внутренняя трубка слишком свободна (купите трубку меньшего размера). или что вы работаете с ленточной пилой слишком быстро. Я бы рекомендовал не запускать его больше чем 2500 футов в минуту (750 метров в минуту). Кроме того, это помогает иметь гладкую, лакированная поверхность на внешних краях колеса, чтобы резина прилипала к этому лучше.

Могу ли я использовать твердую древесину или другую древесину для рамы?

Для каркаса можно использовать любую хвойную древесину. он довольно габаритный, так что все равно будет быть достаточно сильным. Также можно использовать твердую древесину, но пила будет намного тяжелее, которые вы можете или не можете хотеть.

Можно ли использовать фанеру для каркаса, чтобы сделать его прочнее?

Я рекомендую против фанеры. Половина волокон фанеры всегда обращена внутрь. неправильном направлении, поэтому ваша рама ленточной пилы будет наполовину менее жесткой, если вы сделать каркас из фанеры. Даже не думайте об использовании МДФ или ДСП.

Могу ли я изменить его, чтобы использовать лезвия разной длины?

16-дюймовая пила предназначена для дисков диаметром 105 дюймов (2670 мм), 20-дюймовая — для 132-дюймовых (3360 мм) дисков. 105-дюймовые лезвия продаются во многих магазинах Канады и США. Если есть длина лезвия, близкая к той, которую вам легко получить, просто изменить высоту столбца слева на половину разницы. я не рекомендую прибавив более 5 см к высоте рамы.

Могу ли я получить чертежи рамы для 16-дюймовой ленточной пилы?

Только 14-дюймовая ленточная пила предназначена для использования с рамой лесопилки. 16-дюймовая модель не может использоваться как лесопилка.

Могу ли я получить обновленное верхнее крепление колеса для 16-дюймовой ленточной пилы?

Крепление колеса в планах для 16-дюймовой ленточной пилы является самым современным для этой пилы. Моя 14-дюймовая ленточная пила использует более простое цельное крепление для верхнего колеса, потому что не хватило места. Его проще сделать, но он менее надежен в использовании, поэтому я сохранил 16-дюймовая ленточная пила в прежнем виде.

Почему моя ленточная пила вибрирует?

Наиболее частым источником вибраций ленточной пилы являются не совсем круглые колеса. или по центру. Это может быть связано с тем, что вы не следовали процедуре выполнения токарного станка. обрезка колес или что ваша внутренняя камера неравномерно растянута или имеет неравную толщину. Кроме того, ваша пила может работать на близкой к резонансной частоте вибрации. Попробуйте запустить это медленнее или быстрее. Иногда также может помочь установка его на другую подставку.
Ваши колеса также могут быть разбалансированы, но процедура балансировки должна подобрали их достаточно близко, так что это не должно быть проблемой.
См. также эту статью о вибрации ленточной пилы.

Моя ленточная пила издает громкий пронзительный звук при резке

В основном это функция лезвия и дерева. Глянь сюда

Могу ли я увеличить высоту на 20 см (8 дюймов) для дополнительной производительности?

Рама из ламинированной балки моей конструкции ленточной пилы, безусловно, достаточно жесткая, чтобы справиться с этим. Более серьезной проблемой является жесткость стойки, удерживающей верхнюю направляющую лезвия. Но имейте в виду, что перепиливание очень широких досок — это больше, чем просто вопрос наличие дополнительной высоты. См. физику перепиливания ленточной пилой

Можно ли использовать UHMW для направляющих блоков?

Нет. UHMW слишком мягкий и слишком быстро изнашивается, особенно если нагревается. от трения. Дерево работает намного лучше. Вы также можете использовать направляющие блоки металла.

Какую версию ленточной пилы мне построить?

У меня есть планы на мою 20-дюймовую ленточную пилу, моей 16-дюймовой ленточной пилы и для моего 14-дюймовая ленточная пила, которую также можно использовать в качестве лесопильного станка.
14-дюймовую ленточнопильный станок легче перемещать, и его также можно использовать в качестве лесопильного станка. Но большинство людей предпочитают собирать 16-дюймовую ленточнопильный станок. Если вы не планируете использовать использовать в качестве лесопилки или много носить с собой, я рекомендую модели 16 или 20 дюймов. Я пользуюсь своей 16-дюймовой ленточной пилой чаще других.

Можно ли использовать велосипедные колеса в качестве колес ленточной пилы?

Вес, который должно выдерживать велосипедное колесо, сделает его достаточно прочным, чтобы использовать в качестве ленточной пилы. Однако ось велосипедного колеса слишком тонкая, поэтому вам придется делать новую ступицу, чтобы вместить большую ось. Это означает механическую обработку новая втулка спицы и получение новых спиц или замена спиц фанерным диском. Шина снаружи тоже не идеальной формы, так что пришлось бы тоже подкладывать деревянный ободок снаружи, который можно отшлифовать до нужного размера. Жизнь становится намного проще, если в этот момент вырезать из фанеры круг и выбросить обод тоже.

Можешь сделать трехколесную ленточнопильный станок?

Трехколесные ленточнопильные станки на первый взгляд кажутся хорошей идеей. Но маленькие колеса вызывает преждевременную усталость металла лезвия, вызывая его поломку. Более о трехколесных ленточнопильных станках

Сборка 20-дюймовой ленточной пилы и ответы на вопросы


Купить 14-дюймовые ленточнопильные станки , 16-дюймовая ленточная пила, чертежи или Чертежи для ленточной пилы 20 дюймов

Подробнее о ленточной пиле 16″ и ленточной пиле 20″

См. также:

Физика ленточной пилы

Почему визжат полотна ленточной пилы

3-х колесные ленточнопильные станки сосать

Заточка ленточных пил

Недорогая 8-дюймовая ленточная пила
настройка

Ленточная пила 20 дюймов

Ленточная пила 16 дюймов

Ленточная пила 14 дюймов

Подробнее о ленточных пилах

Двигатели постоянного тока

для ленточных пил — RongFu

Откройте для себя лучшую производительность, эффективность и простоту использования с двигателями постоянного тока Rongfu

Мы предлагаем широкий выбор двигателей постоянного тока для наших ленточных пил. Двигатели постоянного тока для ленточных пил обеспечивают высокую производительность и эффективность, и их проще устанавливать и эксплуатировать, чем двигатели переменного тока. Двигатели постоянного тока меньше и дешевле в эксплуатации при той же выходной мощности. Низкий уровень вибрации и высокий пусковой момент двигателей постоянного тока повышают точность резки.

Преимущества двигателей постоянного тока

  • Малый размер и вес для компактных конструкций
  • Простая установка
  • ШИМ-управление включает компенсацию крутящего момента двигателя для бесступенчатой ​​работы
  • Нет необходимости изменять передаточное число
  • Высокий выходной крутящий момент на низких и высоких скоростях
  • Очень высокая выходная эффективность
  • Работа при низких температурах
  • Значительная экономия энергии
  • ШИМ-управление обеспечивает постоянную скорость резки
  • Низкая вибрация делает пиление более стабильным и обеспечивает более ровный рез



Двигатели постоянного тока для ленточных пил обладают множеством эксплуатационных преимуществ. Их компактный размер и вес при одинаковой выходной мощности позволяют создавать компактные конструкции с меньшими габаритами, но такими же возможностями резки, как и у более крупных ленточнопильных станков с питанием от сети переменного тока. Компактная и сбалансированная конструкция с бесступенчатым ШИМ-управлением снижает вибрацию и повышает точность работы ленточной пилы, обеспечивая более плавный рез.



Двигатели постоянного тока просты в установке, так как не требуют сложных коммутационных устройств или механических трансмиссий. ШИМ-управление двигателем обеспечивает бесступенчатую регулировку высокой и низкой скорости ленточной пилы и компенсирует выходной крутящий момент двигателя. Это позволяет выполнять резку с фиксированной скоростью на высокой или низкой скорости, делая поверхность резки гладкой.

Асинхронные двигатели

Преимущества асинхронных двигателей

  • Простая конструкция
  • Низкая стоимость
9Двигатели переменного тока 0010 кажутся хорошим выбором из-за их низкой стоимости и простой конструкции. К сожалению, они имеют много недостатков по сравнению с двигателями постоянного тока.

Недостатки двигателей переменного тока

  • Неэффективность: КПД однофазного двигателя составляет 50-60%
  • Потребляет много энергии
  • Может работать только на высокой скорости
  • Проблемы с шумом и вибрацией
  • Высокая рабочая температура
  • Требуются редукторы / редукторы скорости
9Двигатели переменного тока 0010 очень неэффективны и потребляют много энергии с максимальным КПД 50-60%. Из-за ограничений по рабочей частоте они могут работать только на высокой скорости, что увеличивает шум и вибрацию и приводит к перегреву двигателя. При высоких рабочих температурах двигатели становятся все более неэффективными и имеют меньший срок службы.



Вибрация двигателя снижает точность резки, если только ленточная пила не очень тяжелая, а двигатели переменного тока не большие. Это делает двигатели переменного тока непригодными для компактных и переносных конструкций или установок с ограниченным пространством. Управление двигателем переменного тока сложнее, чем управление двигателем постоянного тока, и обычно требуются редукторы или редукторы скорости.



Двигатели постоянного тока

Преимущества двигателей постоянного тока

  • Стабильность на высоких скоростях
  • Постоянная рабочая температура без перегрева
  • Значительное снижение потребления энергии
  • Простота установки и управления
  • Надежный
  • Экологически чистый

Двигатели постоянного тока очень стабильны даже при работе на высоких скоростях и работают при более низких температурах, чем двигатели переменного тока.



Экономия энергии снижает эксплуатационные расходы и более экологична, что снижает потребность в выработке электроэнергии. Высокий КПД двигателей постоянного тока и более низкие рабочие температуры также могут сделать их более надежными и долговечными, чем двигатели переменного тока.

Недостатки двигателей постоянного тока

  • Более высокая начальная стоимость



Двигатели постоянного тока имеют более высокую начальную стоимость, чем двигатели переменного тока, но они намного дешевле в эксплуатации и часто служат дольше. Двигатели постоянного тока дешевле двигателей переменного тока, если учесть более высокие эксплуатационные расходы при использовании двигателей переменного тока для той же задачи.



  • Двигатель поддерживает стабильный крутящий момент на любой скорости, снижение скорости не требуется.
  • Бесступенчатое изменение скорости диска для удобного управления скоростью резки
  • Компактная установка
  • Очень высокая эффективность передачи с низкими потерями.
  • Защита от перегрузки увеличивает срок службы ленточной пилы и снижает износ



Двигатели постоянного тока имеют высокий стабильный пусковой крутящий момент на любой скорости. Это обеспечивает непрерывную бесступенчатую регулировку скорости отвала для простоты использования и повышения точности. Компактная конструкция двигателей постоянного тока обеспечивает небольшую площадь для машин, повышает их портативность и делает их подходящими для установки в небольших помещениях, а также снижает затраты на доставку и установку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
