Какой двигатель выбрать для фрезерного станка ЧПУ?

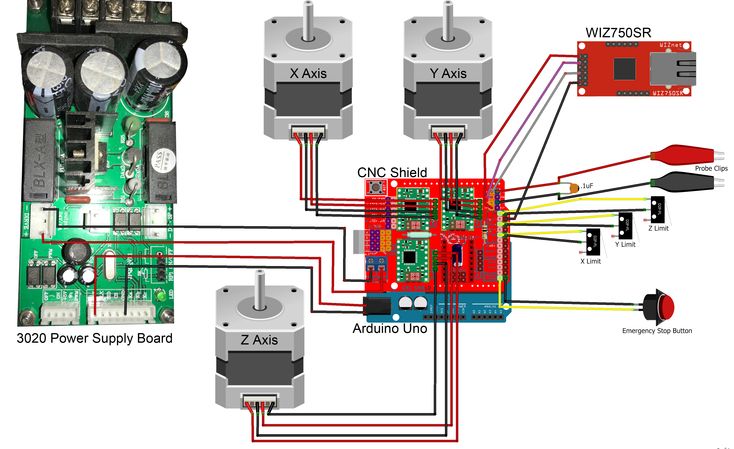

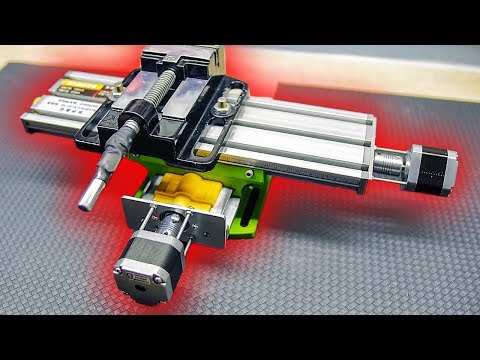

Двигатель фрезерного станка обеспечивает перемещение портала и шпинделя по осям X,Y,Z.

Существует три типа двигателя: шаговый, гибридный (сервошаговый) и серводвигатель. Основное отличие этих двигателей в точности, скорости и мощности.

Чтобы понять какой двигатель подойдет для вашего будущего станка разберем подробно принцип работы каждого.

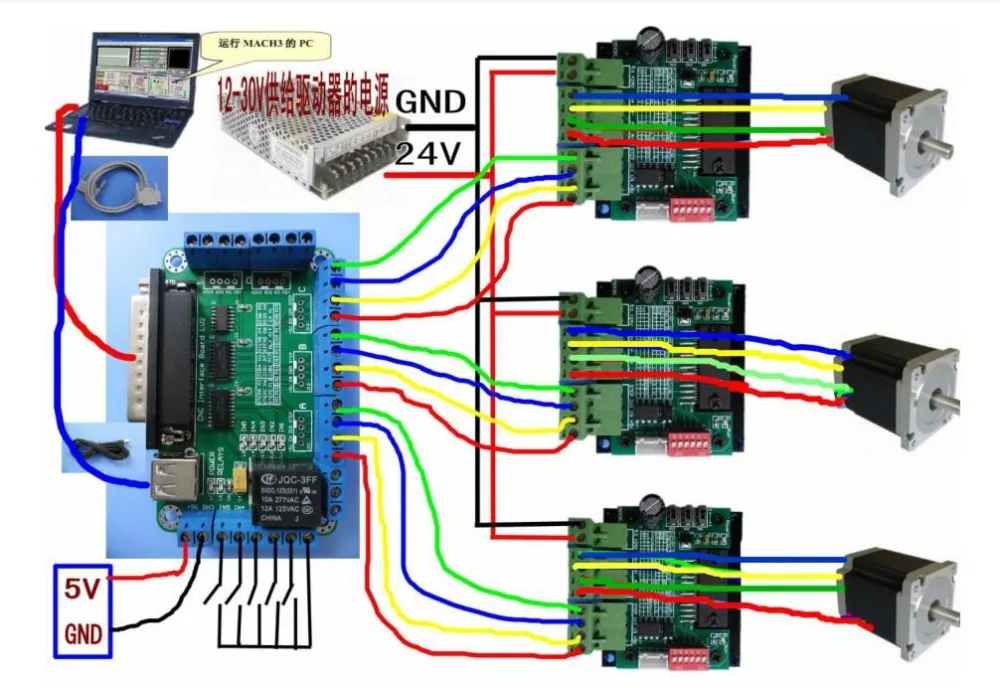

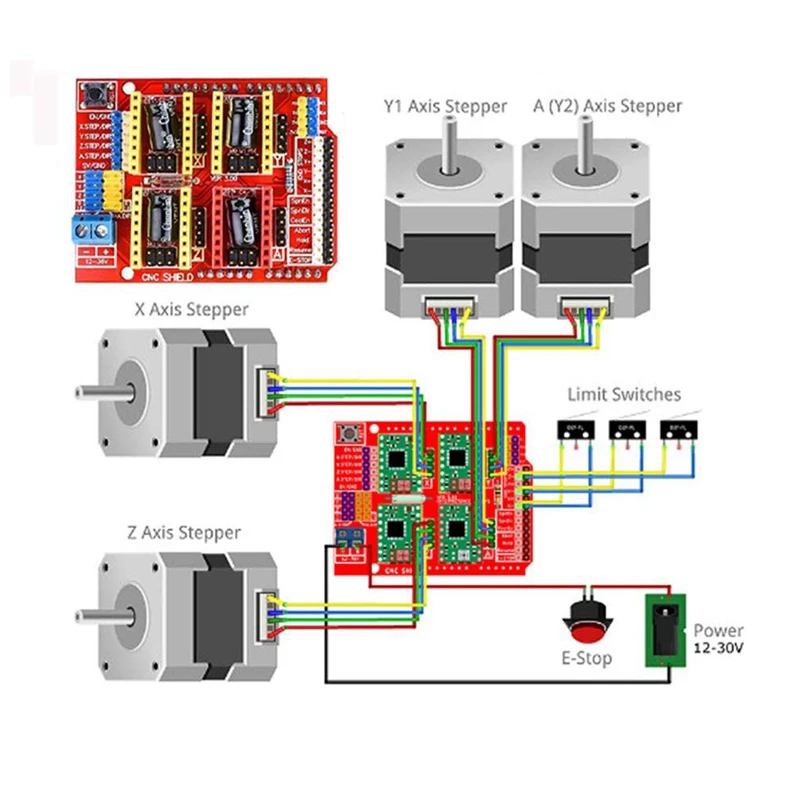

Шаговый двигатель:

Шаговые двигатели – это бесщеточные двигатели постоянного тока, названные в честь того, как они работают – они делают шаги. Шаговые двигатели в системах ЧПУ часто работают в режиме управления с разомкнутым контуром, это означает, что от двигателя нет обратной связи. Мы сообщаем двигателю, куда ему двигаться, и, учитывая, что двигатель не заблокирован и хорошо подходит для выполнения задачи (достаточно мощности), он переместится в заданную позицию.





Большинство шаговых двигателей, которые вы увидите при использовании с ЧПУ, имеют 200 шагов на оборот. Это означает, что для каждого полного оборота на 360 градусов (один полный оборот вала двигателя) потребуется 200 шагов.

Имея эти данные мы понимаем, что если мы сделаем 100 шагов, мы повернем вал на 180 градусов. Это идеально подходит для работы с ЧПУ, потому что мы знаем, что, если мы отправим ему определенное количество шагов, он будет поворачиваться на то точное количество, которое мы хотим.

Для еще более высокой точности работы шаговый двигатель способен совершать микрошаги (микро-степпинг).

Шаговый двигатель, который поддерживает 10-кратный микро-степпинг может совершать 2000 шагов на оборот 360 градусов.

Шаговый двигатель при правильной настройке может долго служить вам, особенно, если учесть, что он самый доступный по цене.



Сервошаговые (гибридные):

Двигатели следующего поколения после шаговых, более мощные и скоростные.



Преимущества гибридных двигателей:

• имеют обратную связь по скорости и позиции;

• управляются как полноценные серводвигатели;

• имеют высокий крутящий момент;

• не пропускают шаги;

• мало нагреваются и вибрируют;

• плавно и относительно тихо работают;

• при отключении питания сохраняет все последние координаты и точки.

Сервошаговый двигатель – компромисс по цене и качеству. Выбирая станок, под более серьезные задачи, обратите внимание на этот двигатель.



Серводвигатели:

Серводвигатели – типичные электродвигатели, которые работают при подаче напряжения. Для работы на фрезерных станках ЧПУ к серводвигателями добавляются кодеры.



Кодеры представляют собой небольшие устройства, которые устанавливаются на задний вал двигателя. По сути, это небольшой счетчик, который посылает электрические сигналы, когда двигатель движется на определенную величину. С помощью этого кодера можно точно рассчитать обороты двигателя.

Кодер на двигателе обеспечивает обратную связь и позволяет нам узнать, насколько двигатель продвинулся или вообще не двигался.

Шаговые двигатели могут заклинивать в течение миллисекунды в результате сил, создаваемых станками ЧПУ, что может вызывать пропуск шагов. В итоге шаговый двигатель блокируется и не может принять необходимые меры для исправления ситуации, тогда как компьютер не знает, что произошло и продолжает работу.

При пропуске шагов обрабатываемая деталь может быть неточной, т.к. машина теряет точность, когда движение не может завершиться. Этого не происходит с сервоприводами, поскольку кодер всегда имеет обратную связь со своим приводом и знает когда он заклинивает.



Какой же двигатель мне выбрать для работы с ЧПУ?

Каждый фрезерный станок с ЧПУ имеет свои преимущества. Как правило, любители ЧПУ используют шаговые двигатели, так как они намного дешевле. Если их правильно подобрать и настроить они будут проделывать фантастическую работу и будут долго служить вам.



Более серьезные промышленные фрезерные станки с ЧПУ, которые намного крупнее, тяжелее и требуют более жестких допусков, лучше всего оснащать сервошаговыми или серводвигателями, т.к. они гораздо мощнее и быстрее. Такие приводы вне всякого сомнения гарантируют четкую стабильную работу для вашего производства.

Нужна помощь в выборе двигателя для вашего станка?

Оставьте заявку, инженер свяжется с вами в течение 10ти минут.

Поделиться статьей

chevron_leftВозврат к списку

виды, плюсы, минусы, альтернативы — MULTICUT

Одно из главных отличий современного станка с ЧПУ от «классических» моделей с ручным управлением – отсутствие кинематической связи между механизмами, отвечающими за перемещение рабочих органов и вращение шпинделя. Раздельный привод позволяет отказаться от использования многоступенчатых коробок передач, механических делительных головок, доверить сложные расчеты компьютеру. Но чтобы перемещения были точными, а станок всегда понимал, в какой точке находится режущий инструмент в текущий момент времени, привод должен иметь вполне определенные параметры. В механизмах станка с ЧПУ лучше всего с этими задачами справляются шаговые двигатели: компактные «послушные» в управлении и сравнительно недорогие.

В этой статье мы расскажем о работе этих устройств, постараемся найти их недостатки и подобрать альтернативные варианты.

Как работает шаговый двигатель?

Наиболее важная конструктивная особенность шагового двигателя – явно выраженные магнитные полюса. На статоре их роль играют сердечники обмоток. Ротор выглядит как зубчатое колесо: выступы на его поверхности – это тоже полюса (постоянных магнитов). Благодаря такой конструкции шаговый двигатель способен совершать дискретные угловые перемещения с остановкой в определенном положении. Связанный с ним через передачу винт-гайка узел станка совершает заданное линейное перемещение.

Управляющий сигнал для шагового двигателя представляет собой последовательность импульсов. Их количество кратно числу шагов, которые совершает ротор. Система управления станка знает, сколько импульсов было послано на двигатель, и может посчитать текущее положение исполнительного механизма.

У шаговых двигателей обширный перечень преимуществ. Самые важные из них:

• Доступная стоимость. Такие приводы применяются не только в промышленных станках, но и в бытовой технике. Например, на маломощные самодельные станки часто устанавливают шаговые двигатели, снятые с принтеров.
• Надежность. Благодаря отсутствию щеток и применению подшипников с избыточным рабочим ресурсом вывести из строя шаговый двигатель достаточно сложно. Перегрузки приводят к пропуску шагов, но не повреждают двигатель.
• Высокая скорость отклика на управляющий сигнал. Старт, торможение и реверсирование происходят практически мгновенно из-за того, что максимальный момент двигатель развивает при скоростях, близких к нулю.

Есть у таких приводов и недостатки:

• На обмотках двигателя всегда есть напряжение, то есть он постоянно потребляет энергию.
• Крутящий момент зависит от частоты вращения, и на высоких скоростях он значительно падает.
• Эффект резонанса — падение момента на некоторых частотах вращения. При чем резонансная частота непостоянна и зависит от величины нагрузки.
• При пропуске шагов система ЧПУ не сможет правильно определить положение исполнительного механизма, если шаговый привод работает без обратной связи.

Типы шаговых приводов

Существует два типа шаговых приводов:

• Униполярные. Обмотки статора имеют от 5 до 8 выводов. Двигатель включается в работу посредством их коммутации при помощи простейшего драйвера с четырьмя ключами.
• Биполярные. В таком моторе всего 4 вывода, и для изменения параметров магнитного поля им нужна более сложная система управления.

Биполярные двигатели развивают большие моменты на валу, чем униполярные, при сравнимых массово-габаритных характеристиках, поэтому их в станках с ЧПУ можно увидеть значительно чаще.

Как выбрать шаговый двигатель для ЧПУ станка?

Самостоятельный выбор шагового двигателя для ЧПУ станка привода — работа сложная и требующая точных расчетов. Он должен преодолеть силу трения в ШВП или передаче винт-гайка, инерцию портала и рабочую нагрузку, которая зависит от свойств обрабатываемой детали и режима резания. Также нужно учесть геометрические параметры присоединительного фланца, вала и корпуса. Важный момент – анализ графика зависимости крутящего момента от частоты вращения. Именно здесь ошибки приводят к пропуску шагов.

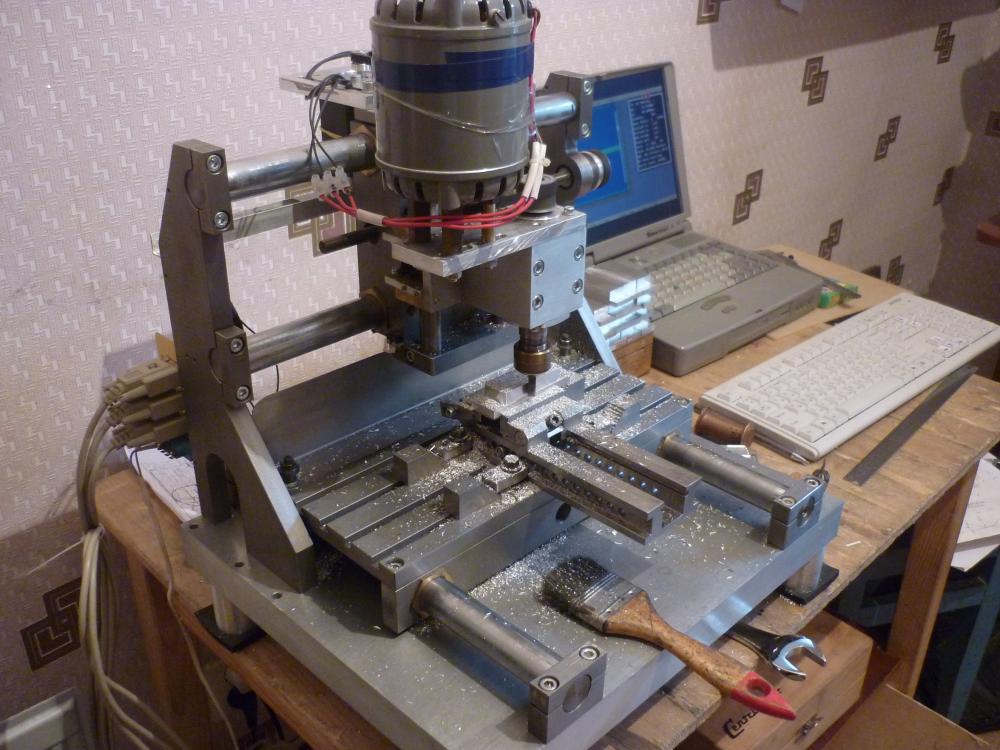

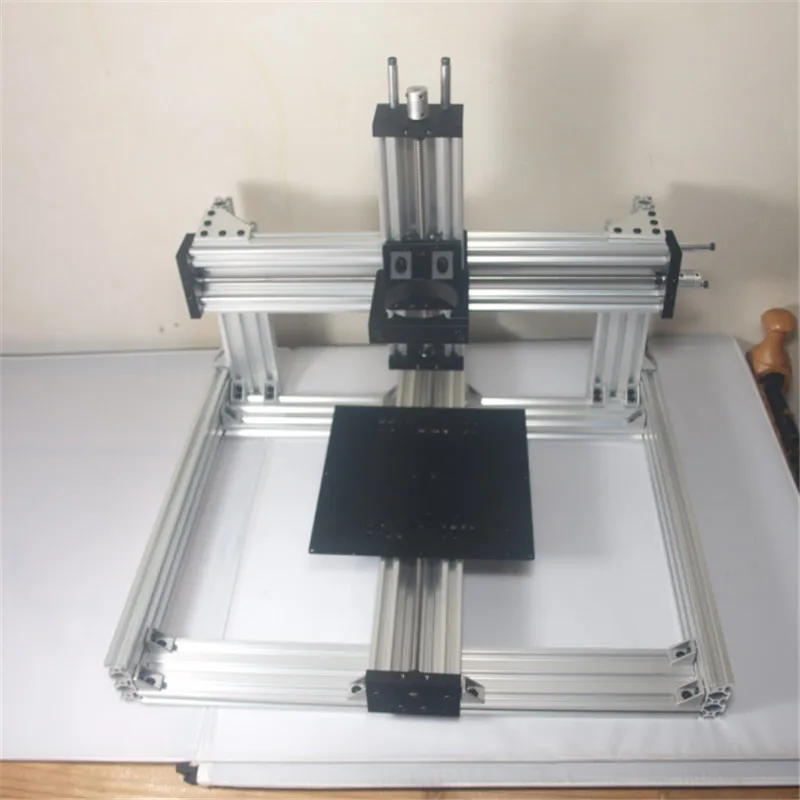

Тем, кто все же решился собрать станок самостоятельно, мы рекомендуем посмотреть характеристики приводов готовых моделей, близких по размерам и поставленным задачам.

Альтернативные варианты

Единственный конкурент шагового двигателя в ЧПУ станке — сервомотор. Его установка требует реализации более сложной схемы управления с обратной связью (энкодером). Есть у него и другие недостатки. Выбор между сервоприводом и шаговым двигателем для ЧПУ станка вызывает много вопросов у начинающих станочников и споров на форумах. Чтобы определить оптимальный состав привода, нужно учесть следующие факторы:

1. Стоимость. При жестких ограничениях в бюджете широкий выбор отсутствует в принципе, и считается, что шаговый двигатель значительно дешевле сервомотора. Но это справедливо для устройств небольших типоразмеров. Чем больше мощность, тем меньше разница в цене, а у некоторых крупных моделей стоимость моторов обоих типов сопоставима.
2. Массово-габаритные характеристики станка. Чем больше станок, тем большая мощность нужна для перемещения рабочих органов. Склонность к резонансным явлениям сильнее проявляется у мощных шаговых двигателей, что может привести к пропуску шагов и снижению точности обработки. Для фрезерных станков с ЧПУ рекомендуется выбирать серводвигатели, если масса портала превышает 50 кг.
3. Сложность настройки. Схемы приводов с обратной связью требуют точной наладки и высокой квалификации оператора. Если требуется самое простое решение, оптимальным выбором для станка с ЧПУ будет шаговый двигатель.
4. Вероятность перегрузок и заклинивания. Считается, что при заклинивании серводвигатель обязательно выйдет из строя. Это не совсем так. Если станок настроен правильно, драйвер не пошлет сигнал на повторную отработку перемещения, выполнение программы прекратится, и стойка перейдет в режим ожидания до вмешательства оператора или наладчика. Шаговые двигатели при перегрузке могут пропустить несколько шагов. Из-за отсутствия обратной связи СЧПУ не узнает об этом и продолжит отсчитывать шаги дальше. Пропуск нескольких шагов при кратковременном заклинивании – это бракованная деталь на выходе. Потеря шагов также возможна при внешних вибрационных воздействиях и ударах.
5. Скорость перемещения. В массивных ЧПУ станках с шаговыми двигателями скорость движения портала обычно не превышает 9 м/мин. Если материал заготовки и режущий инструмент позволяют назначить режим обработки на более высоких скоростях, то мотор будет «узким местом», ограничивающим производительность. Тот же портал с приводом от серводвигателя аналогичного типоразмера сможет развить скорость до 60 м/мин.
6. Рабочие ускорения. Чрезмерный разгон шагового двигателя неизбежно приведет к пропуску шагов. Если предполагается работа на высоких ускорениях, лучше выбрать сервомотор.
7. Нагрузка на передачу в момент остановки. В тяжелых станках с ЧПУ шаговые двигатели часто устанавливают на механизмы вертикального перемещения шпинделя. Ротор затормаживается магнитными силами после остановки. Сервопривод в остановленном положении совершает колебания, что очень нежелательно. Шаговый двигатель хорошо ведет себя в механизмах поворота заготовки (4-ой оси), кода требуется удерживать ее в стационарном положении.

Какие двигатели применяются в станках MULTICUT?

Надежность конструкции – основной критерий, по которому инженеры компании MULTICUT оценивают комплектующие для станков от сторонних производителей. В выборе двигателей для механизмов перемещения не допускаются компромиссы в качестве.

По умолчанию на все станки устанавливаются шаговые приводы MIGE и контроллеры YAKO. Базовая комплектация выбрана исходя из пожеланий заказчиков и анализа оборудования конкурентов. Приводы демонстрируют высокие крутящие моменты и динамику. Станок стабильно работает на ускорениях до 1,5 м/с². Двигатели работают в микрошаговом режиме с точностью 300 шагов на оборот. В сочетании с редуктором с передаточным отношением 5 аппаратная точность позиционирования составляет 6 мкм. «Шаговость» никак не отражается даже на самых мелких деталях.

Пройти тест

В качестве опции заказчику предлагаются сервоприводы DELTA серии ASDA-B2. Эти двигатели отличаются отличной управляемостью: положение, момент и скорость могут регулироваться сигналом задания. По динамическим характеристикам эти моторы значительно превосходят более дорогие аналоги. Разгон от -3000 до + 3000 оборотов в минуту на холстом перемещении составляет около 10 мс. В тех моделях, которые мы устанавливаем на станки, есть тормозной резистор. В энкодер с разрешением 160000 импульсов на оборот встроен цифровой модуль управления, который позволяет оперативно выполнить конфигурирование мотора.

Если станок рассчитан на работу в высоконагруженных режимах, от него требуется хорошая производительность, то мы рекомендуем выбирать сервоприводы ESTUN. Интеллектуальные силовые модули промышленного класса, используемые в конструкции двигателей, позволяют им выдерживать перегрузки по току, развивать высокие моменты во время пуска. Производитель реализовал функцию подавления вибрации, сделал настройку простой и удобной, а двигатель — отзывчивым и точным в работе.

На настольные станки 500-й серии мы устанавливаем привода мощностью 200 Вт (на каждую ось). В базовой комплектации крупногабаритных моделей мощность шаговых двигателей составляет 400 Вт. Для всех серий станков в сервоисполнении мы предлагаем моторы мощностью 0,75 и 1 кВт.

Чтобы получить консультации по вопросам выбора и комплектации станков MULTICUT, позвоните по контактному телефону в вашем регионе.

лучших шпинделей с ЧПУ в 2023 году для плавной резки

Возможно, вы планируете модернизировать существующий шпиндель с ЧПУ или строите новый фрезерный станок с ЧПУ с нуля, и вам нужен хороший шпиндель.

В этом руководстве я перечисляю лучшие шпиндели с ЧПУ, доступные на рынке в 2023 году.

Лучший шпиндель с ЧПУ для вашего приложения будет зависеть от твердости материалов, которые вы собираетесь обрабатывать, и скорости, с которой вам это нужно. сделанный.

Если у вас нет времени или терпения, чтобы вручную менять инструменты, вы можете выбрать шпиндель автоматической смены инструмента (ATC), но он дороже по сравнению с обычными шпинделями.

При составлении этого списка учитывались следующие факторы: выходная мощность, качество сборки шпинделя, размер цанги и система охлаждения.

Я отсортировал их по выходной мощности, начиная с маломощных шпинделей и постепенно переходя к шпинделям мощностью 4 кВт.

В зависимости от числа оборотов и жесткости некоторые из них можно использовать для фрезерования металла, а другие подходят для более мягких материалов.

В конце этой статьи я рассказал о факторах, которые следует учитывать при выборе шпинделя для ЧПУ.

MellowPine поддерживается считывателем. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию   без каких-либо дополнительных затрат для вас.

Лучшие шпиндели с ЧПУ для вашего фрезерного станка с ЧПУ (в порядке возрастания мощности)

Вот лучшие шпиндели с ЧПУ, доступные на рынке в 2023 году:

Лучший для гравировки

Самый мощный

CNC Spindle

B08BJ2TN39

Huanyang

Mophorn

Power

0,8 кВт

Диаметр, длина

1,7 “(43 мм), 3,54” (90 мм)

2. 55 “(43 мм), 3,54” (90 мм)

,55,55,55,5,5,5,55,5,5,5,5,5,5,

5 “(127 мм), 4,5” (114 мм), 13,5 “(343 мм)

Максимальная скорость

20 000 об / мин

24 000 об / мин

18 000 об / мин

Collet

DIDAR DIDAMER

0,02″ – 0.1.1766. ” (0,5–7 мм)

0,02–0,276 дюйма (0,5–7 мм)

0,039 “-0,512” (1-13 мм)

Охлаждение

. Лучшее для гравировки

Шпиндель с ЧПУ

B08BJ2TN39

Диаметр, длина

1,7 дюйма (43 мм), 3,54 дюйма (90 мм)

Максимальная скорость

20 000 об / мин

Collet

Диаметр вала инструмента

0,02 ” – 0,276″ (0,5 – 7 мм)

Охлаждение

.

0,8 кВт

Диаметр, длина

2,55 “(65 мм), 8,97” (228 мм)

Максимальная скорость

24 000 об / мин

Collet

Диаметр инструментов

0,02 ” – 0,276″ (0,5 -7 ММ.

Охлаждение

С водяным охлаждением

Цена

Проверить цену

Наиболее мощный

CNC Spindle

Mophorn

Диаметр, длина

5 “(127 мм), 4,5” (114 мм), 13,5 “(343 мм)

Максимальная скорость

18000 об / мин

Collet

Dipl Shaft DiaMet ” – 0,512″ (1 – 13 мм)

Охлаждение

С воздушным охлаждением

Цена

Проверить цену

Если вы не уверены в выборе, вы можете сначала узнать, как выбрать шпиндель с ЧПУ.

1. Genmitsu GS-775M – Best CNC Spindle for Engraving

Genmitsu GS-775M CNC Spindle

	Genmitsu GS 775M spindle
Diameter, Length	1.7″ (43mm), 3.54″ ( 90 мм)
Максимальное число оборотов в минуту	20 000
Collet	ER11
Tool shaft diameter	0. 02″ – 0.276″ (0.5 – 7 mm)
Cooling	Air-cooled

Quick summary of Genmitsu GS 775M Spindle Motor

A шпинделя для маломощных, высокоскоростных приложений — вот чем может быть Genmitsu GS-775M.

Шпиндель весит менее 1 фунта, с жестким стальным корпусом и воздушным охлаждением.

Диаметр этого шпинделя составляет 1,7 дюйма, и его можно установить с помощью зажимного крепления.

Он совместим с цангами ER11, которые могут удерживать инструменты с диаметром вала 0,276 дюйма.

Цанги ER можно регулировать в пределах диапазона. Убедитесь, что размеры шпинделя и цанг ER совместимы.

Этот шпиндель лучше всего подходит для гравировка на мягких материалах и алюминии

Шпиндель не поставляется с цангой, поэтому, если у вас ее нет, вам придется приобрести цанговый держатель ER11 отдельно

Genmitsu продает совместимую цангу ER11 для этого двигатель здесь- Цанговый держатель Genmitsu ER11 для двигателя GS 775M.

Он может работать с максимальной скоростью 20 000 об/мин, что означает, что инструмент может резать быстро, что приводит к сокращению времени цикла.

Этот двигатель работает тише, чем большинство других двигателей с аналогичной скоростью и ценой, но вы должны ожидать небольшую вибрацию.

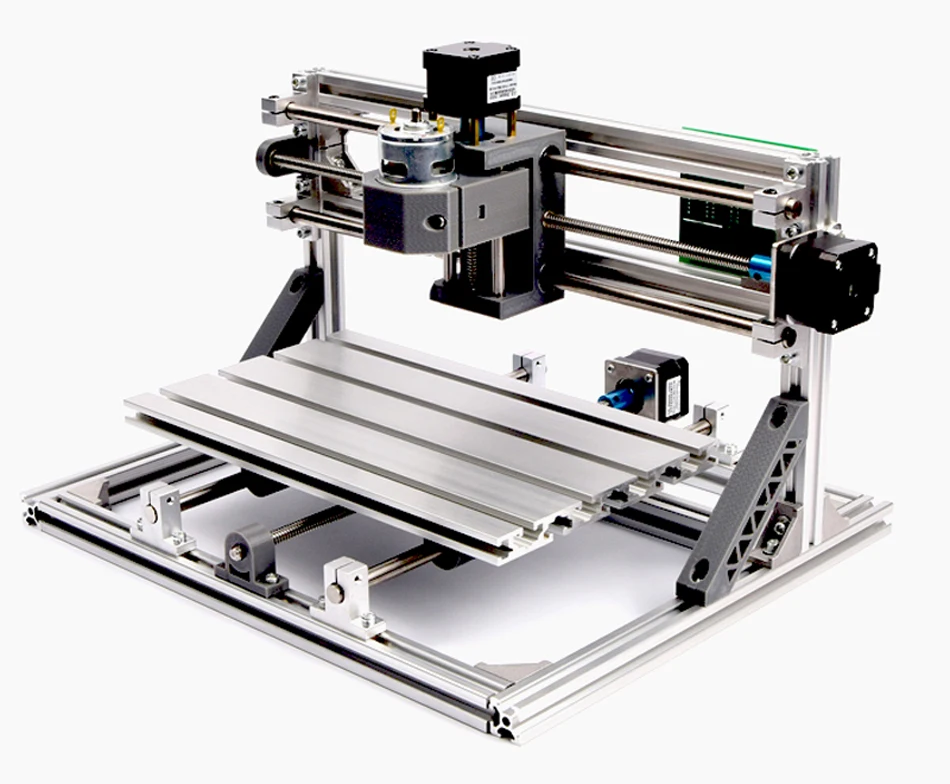

Genmitsu GS-775 был создан как модернизация двигателя на 10 000 об/мин фрезерного станка с ЧПУ Genmitsu 3018.

Однако он подходит для любого фрезерного станка с ЧПУ с рамой двигателя 775.

Провода в этом шпинделе должны быть соединены с помощью лепестковых разъемов или пайки.

Перепутывание проводов при подключении может привести к тому, что шпиндель будет вращаться в противоположном направлении.

Распродажа

Genmitsu GS-775M 24V 20000 RPM 775 Motor

С максимальной скоростью 20000 об/мин и очень доступной ценой этот шпиндель идеально подходит для гравировки на фрезерных станках с ЧПУ 3018.

2. Комплект шпинделя ЧПУ Daedalus (0,5 кВт)

Комплект шпинделя ЧПУ Daedalus

	Шпиндель ЧПУ Daedalus
Diameter, Length	2.16″ (55mm), 7.55″ (192mm)
Maximum RPM	12,000
Power	0.5 kW
Collet	ER11/ER16
Tool shaft diameter	0.02″ – 0.354″ (0.5 – 9 mm)
Cooling	Air-cooled

Quick summary of Daedalus CNC Brushless Spindle Motor 500W

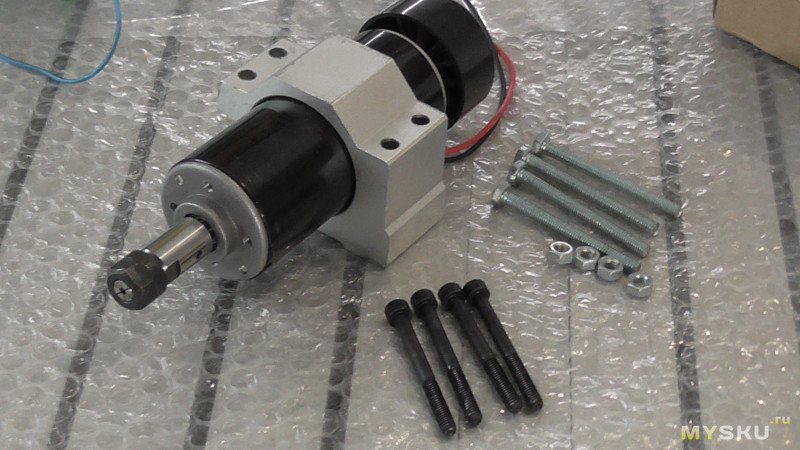

Двигатель шпинделя с ЧПУ Daedalus подходит для небольших ЧПУ и может выполнять резьбу по алюминию и мягким материалам.

Daedalus продает его в комплекте с креплением шпинделя, блоком питания, цангами, V-образными битами, кабелями и т. д.

Для этой статьи я выбрал вариант ER16.

Размер цангового патрона определяет тип инструмента, который вы можете использовать, поэтому подумайте, какие инструменты вы собираетесь использовать, и соответственно выберите цанговый патрон.

Для установки шпинделя вам потребуется зажим диаметром 2,16 дюйма.

Входящая в комплект цанга ER16 подходит для инструментов с диаметром стержня от 0,02 до 0,354 дюйма, а цанга ER11 может использоваться для инструментов с диаметром стержня 0,45 дюйма.

Также есть модели мощностью 400 Вт и 600 Вт с цангой ER11.

Бесщеточный шпиндельный двигатель с ЧПУ Daedalus

Этот шпиндель имеет испытанное биение 0,0004–0,0008 дюйма.

Биение – величина отклонения инструмента от центральной оси шпинделя.

Шпиндель Daedalus может наматывать до 12 000 об/мин при 48 В с номинальной мощностью 500 Вт и обеспечивает хорошие скорости резания и подачи.

Это бесщеточный шпиндель, поэтому проблемы, связанные с износом щеток, исключены. Кроме того, мотор работает тихо из-за отсутствия щеток.

Вы также можете купить комплект шпинделя с ЧПУ, который содержит двигатель шпинделя, драйвер двигателя, блок питания, ЖК-дисплей скорости, 10 фрез V-bit, цанги 11-ER16 и зажим 2,16 дюйма на Amazon.

Комплект бесщеточного шпинделя с ЧПУ Daedalus

Шпиндель имеет низкое биение от 0,0004 до 0,0008 дюйма
Имеет максимальную скорость 12 000 об/мин и мощность 0,5 кВт
Доступны варианты ER11 и ER16

3. Шпиндель Huanyang (0,8 кВт) — лучший шпиндель с водяным охлаждением

Diameter, Length 2.55″ (65mm), 8.97″ (228mm) Maximum RPM 24,000 Power 0.8 kW Collet ER11 Tool shaft diameter 0.02″ – 0.276″ (0.5 – 7 mm) Cooling Water-cooled
Quick summary of Huanyang Water Cooled CNC Spindle 800W 24000RPM

Если вы хотите, чтобы ваши проекты работали долгие часы, шпиндель с ЧПУ с водяным охлаждением Huanyang — отличный выбор.

Он весит около 7 фунтов и может быть установлен на большинстве систем ЧПУ, поддерживающих шпиндели диаметром 2,55 дюйма.

Поставляемая цанга ER 11 с испытанным биением 0,0004», что означает, что вы получаете хорошую точность.

Шпиндель Huanyang 0,8 кВт доступен на Amazon и лучше всего подходит для резьбы по дереву и гравировки на металле и акриле.

Минимальная стабильная рабочая скорость, которую вы можете достичь, составляет 6000 об/мин, скорость может быть увеличена до 24 000 об/мин, что позволяет выполнять широкий спектр операций.

Когда шпиндель работает на высоких скоростях в течение длительного времени, он может довольно быстро нагреваться.

В таких шпинделях с водяным охлаждением тепло отводится путем закачки в него воды.

Это означает, что для работы шпинделя необходимо обеспечить водопровод.

Водяное охлаждение лучше, чем воздушное, если присутствует пыль.

Воздушное охлаждение обдувает шпиндель воздухом, что может поднять пыль. У вас не будет такой проблемы с шпинделями с водяным охлаждением.

Шпиндель Huanyang имеет конструкцию с 4 подшипниками, что делает его достаточно стабильным и с низким уровнем вибрации.

Для работы его необходимо подключить к частотно-регулируемому приводу 110 В – 400 Гц, номинальный ток которого составляет 7,2 А.

Это четырехпроводной двигатель с тремя проводами для 3 фазы и одна на землю.

Подключение простое, так как оно поставляется с авиационным разъемом, то есть вам нужно только подключить разъем, и вам не нужно припаивать или обжимать какие-либо провода.

Кроме того, авиационные заглушки обеспечивают хорошую защиту от попадания пыли и жидкости в терминал.

Шпиндель с водяным охлаждением Huanyang

Двигатель шпинделя с водяным охлаждением мощностью 0,8 кВт с цангой ER11. Для использования с частотно-регулируемым приводом 110 В, 400 Гц

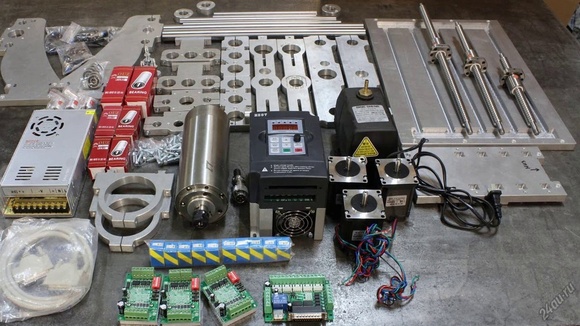

Если вам нужна полная установка для запуска шпинделя, то лучшим выбором может быть комплект шпинделя.

Компания Huanyang продает комплект шпинделя ЧРП мощностью 1,5 кВт, который включает шпиндель мощностью 2 л.с., зажимное крепление 80 мм, цангу ER11, водяной насос мощностью 75 Вт, контроллер ЧРП и трубку толщиной 5 мм для подключения водяного насоса.

4. RATTMMOTOR Spindle Kit (1.5 kW)

RATTMMOTOR water cooled 1.5KW ER16 CNC Spindle

	RATTMMotor spindle
Diameter	3.14″ (80mm), 9.29″ (236mm)
Maximum RPM	24,000
Power	1.5 kW
Collet	ER16
Tool shaft diameter	0.02″ – 0.354″ (0.5 – 9 mm)
Охлаждение	С водяным охлаждением

Краткое описание шпинделя RATTMMotor 1,5 кВт ER16

Баланс между качеством и мощностью — это то, что вы получаете с комплектом шпинделя RATTMMotor 1,5 кВт ER16.

Шпиндель имеет диаметр 3,14 дюйма и может быть установлен на фрезерный станок с ЧПУ с помощью зажима, входящего в комплект. может увеличить скорость этого двигателя до 24 000 об/мин при мощности 1,5 кВт с использованием источника питания 220 В.

Обратите внимание, что этот шпиндель может вращаться только по часовой стрелке.

Скорость можно изменять с помощью частотно-регулируемого привода, входящего в комплект.

Однако минимальная стабильная скорость, которую можно достичь с помощью этого комплекта, составляет 9000 об/мин. Вы можете использовать другой частотно-регулируемый привод, чтобы снизить скорость до более низких диапазонов.

Шпиндель имеет предустановленную цангу ER16 и может удерживать инструменты в диапазоне 0,02–0,354 дюйма (0,5–9 мм) с биением 0,002 дюйма.

Шпиндель с водяным охлаждением изготовлен из нержавеющей стали. В комплект входит насос и патрубки для охлаждения.Этот шпиндель подходит для гравировки и резки дерева, алюминиевого камня и других мягких материалов.

В комплект входит шпиндель, частотно-регулируемый привод 220 В 400 Гц, водяной насос 220 В 80 Вт, 16-футовая труба. Его можно купить на сайте Amazon.

Распродажа

RATTMMotor 1,5 кВт ER16 VFD Комплект шпинделя

Шпиндель мощностью 1,5 кВт с водяным охлаждением и максимальной скоростью вращения 24 000 об/мин. Поставляется с цангой ER16 и подходит для крепления шпинделя 80 мм.

5. Комплект двигателя шпинделя MYSWEETY (2,2 кВт)

Двигатель шпинделя с ЧПУ MYSWEETY — 2,2 кВт

	MYSWEETY CNC spindle
Diameter	3.14″ (80mm)
Maximum RPM	24,000
Power	2.2 kW
Collet	ER20
Tool shaft диаметр	0,039″ – 0,512″ (1 – 13 мм)
Охлаждение	С водяным охлаждением

Краткий обзор MYSWEETY CNC2K Motor Spindle Motor – 9. 0002 Полный комплект шпинделя с ЧПУ для вашей новой сборки ЧПУ, который может резать различные материалы, — это то, что вы получаете с комплектом двигателя шпинделя с ЧПУ MYSWEETY.

Шпиндель весит 11 фунтов, а весь комплект весит около 22 фунтов.

В комплект входят двигатель шпинделя, частотно-регулируемый привод, водяной насос, 16-футовые водопроводные трубы, 2,75-дюймовая пылезащитная щетка, 13 цанг ER20 и 10 сверл.

Вы также можете купить шпиндель без комплекта, связавшись с продавцом по электронной почте.

Шпиндель MYSWEETY можно установить на любую раму, на которую можно установить шпиндель диаметром 3,14 дюйма.

Комплект поставляется с цангами ER20 и имеет испытанное биение 0,0002 дюйма, что является довольно хорошей точностью.

С помощью ЧРП можно изменять скорость вращения шпинделя от 0 до 24 000 об/мин.

ЧРП, входящий в комплект для управления скоростью шпинделя, рассчитан на 220 В, 0–400 Гц.

Шпиндель имеет водяное охлаждение, а в комплект входит погружной насос на 220 В, что делает его пригодным для длительной работы.

Шпиндель, частотно-регулируемый привод и водяной насос вместе могут потреблять ток около 15 А, поэтому для его настройки необходимо установить соответствующие выключатели.

Используемые соединители представляют собой авиационные вилки с хорошей гидроизоляцией.

Хорошая маркировка проводов вместе с документацией и видео поможет вам в процессе установки.

Кроме того, на Youtube есть множество видеороликов по настройке этого шпинделя, которые помогут вам.

MYSWEETY Комплекты двигателей шпинделя с ЧПУ 2,2 кВт

В комплект входят двигатель шпинделя 2,2 кВт с водяным охлаждением, инвертор 2,2 кВт, зажимное крепление 80 мм, цанга ER20 (13 шт.), водопроводная труба длиной 5 м и водяной насос

6. Спиндель Mophorn (4 кВт)

Mophorn 4KW ER20. 13.5″(343mm) Maximum RPM 18,000 Power 4 kW Collet ER20 Tool shaft diameter 0. 039″ – 0.512″ (1 – 13 mm ) Охлаждение С воздушным охлаждением
Краткое описание шпинделя Mophorn 4KW ER20 с воздушным охлаждением

Шпиндельный двигатель Mophorn — единственный двигатель в этом списке с квадратным корпусом. Так что, если у вас есть рама, которая поддерживает только двигатели квадратной формы, шпиндели от Mophorn — хороший выбор.

Этот шпиндель весит около 19 фунтов и является прочным. Он имеет размеры 4,5 x 5 x 13,5 дюймов, и его легче установить, чем цилиндрический шпиндель.

С этим шпинделем вы получаете цангу ER20, которая позволяет использовать инструменты с диаметром хвостовика от 0,039 до 0,512 дюйма и имеет биение 0,004 дюйма.

Mophorn также производит шпиндели ER11 мощностью 1,5 кВт, ER25 мощностью 4 кВт и ER32 мощностью 7,5 кВт, все из которых доступны на Amazon.

Скорость вращения шпинделя можно изменять в диапазоне от 1 до 18 000 об/мин. Чтобы управлять скоростью шпинделя, вам нужно подключить его к частотно-регулируемому приводу.

Он рассчитан на 220 В, может производить 4 кВт мощности и потребляет максимальный ток 10 А при частоте 300 Гц.

Шпиндель с воздушным охлаждением может использоваться для фрезерования или гравировки дерева, камня и мягких металлов, таких как алюминий.

Эти тихие и хорошо сбалансированные шпиндели обеспечивают хорошую стабильность при работе на высоких скоростях.

Материал конструкции прочный и может служить долго.

Комплект двигателя шпинделя с ЧПУ Mophorn 4 кВт

Квадратный двигатель шпинделя Mophorn мощностью 4 кВт с воздушным охлаждением, до 18000 об/мин при 220 В. В комплект входит цанга ER20.

Какой двигатель шпинделя для фрезерования металла (сталь)

Шпиндель станка с ЧПУ для обработки стали

Как правило, для обработки таких металлов, как сталь, требуются низкие обороты (по сравнению с высокими оборотами для алюминия и дерева) и высокая мощность шпинделя с ЧПУ.

Возможность обработки стали также зависит от жесткости вашего станка и используемых инструментов. Для стали рекомендуется выбирать шпиндель с большой мощностью при низких оборотах.

Силы, действующие на инструмент и, следовательно, на шпиндель, больше при обработке твердых материалов, таких как сталь.

Рекомендуется выбирать фрезерный двигатель с ЧПУ со стальным корпусом, жесткой конструкцией и керамическими подшипниками. Керамические подшипники могут удерживать биение с большей силой, чем металлические шарикоподшипники.

Мощность и скорость фрезерного шпинделя с ЧПУ также определяются типом операции обработки, которую вы собираетесь выполнять.

Например, для сверления стали требуется больше энергии, чем для фрезерования или токарной обработки стали.

Обычно фрезерные операции могут иметь на 50% большую скорость, чем операции сверления при обработке стали.

В случае точения скорость может быть на 100% выше, чем при сверлении.

Для предприятий, которым необходимо выполнять тяжелые производственные работы, я настоятельно рекомендую шпиндели ATC вместо обычных шпинделей с ЧПУ.

Факторы, которые следует учитывать при выборе шпинделя для фрезерного станка с ЧПУ

1. Размер и вес

Размер двигателя определяет, можно ли его правильно установить на фрезерный станок с ЧПУ.

Также важно учитывать форму шпинделя, так как доступны цилиндрические и квадратные шпиндели.

Проверьте, достаточно ли прочна рама вашего фрезерного станка с ЧПУ, чтобы выдержать вес шпинделя. Шаговые двигатели на осях должны иметь достаточный крутящий момент, чтобы выдержать вес двигателя.

2. Скорость и мощность

Скорость шпинделя определяет объем работы, которую вы можете выполнять. Например, для резки мягких материалов требуется низкая скорость, так как можно легко отрезать большие куски материала.

В случае металлов стружка больших кусков металла затруднена, и, следовательно, материал, удаляемый за один проход, резко сокращается.

Для достижения высокой скорости резания вам придется увеличить скорость вращения шпинделя, чтобы сделать больше резов в минуту.

Мощность шпинделя — еще один фактор, ограничивающий проекты, за которые вы можете взяться. Шпиндель с достаточной мощностью может обеспечить плавный рез и предотвратить повреждение заготовки.

С другой стороны, шпиндель без достаточной мощности может привести к остановке шпинделя.

3. Тип охлаждения

Шпиндели с очень высокими оборотами быстро нагреваются, поэтому важно обеспечить надлежащее охлаждение шпинделя.

Наиболее распространенными типами охлаждения шпинделей являются воздушное и водяное охлаждение. Вода имеет более высокую теплоемкость, чем воздух, поэтому она может отводить от двигателя больше тепла.

Во избежание повреждения шпинделя лучше использовать дистиллированную воду, а не обычную воду.

Благодаря своей конструкции шпиндели с воздушным охлаждением имеют лучшие характеристики крутящего момента, чем шпиндели с водяным охлаждением. Но шпиндели с воздушным охлаждением производят больше шума, чем шпиндели с водяным охлаждением.

Обычно шпиндели с водяным охлаждением служат дольше и обеспечивают лучшую точность, чем шпиндели с воздушным охлаждением.

Основной проблемой при эксплуатации шпинделя с водяным охлаждением является влияние климатических условий. Как и в холодную погоду, вода может замерзнуть и помешать вам запустить шпиндель.

Водяное охлаждение предпочтительнее воздушного, если шпиндель должен работать в течение длительного времени.

4. Управление скоростью

Маломощный шпиндель может управляться драйверами двигателей с ШИМ (широтно-импульсной модуляцией).

ЧРП (преобразователь частоты) предпочтительнее для мощных шпинделей, поскольку они обеспечивают лучший контроль и стабильную работу.

Необходимо правильно выбрать частотно-регулируемый привод для вашего шпинделя. Неправильная конфигурация может немедленно убить ваш шпиндель.

Проверьте, соответствуют ли номинальные напряжение, ток и частота шпинделя вашему ЧРП (если у вас уже есть ЧРП).

Также можно управлять скоростью вращения шпинделя с помощью контроллера ЧПУ, который управляет вашими шаговыми двигателями.

5. Стоимость

Вы можете заплатить высокую цену за шпиндель с высокой мощностью и частотой вращения, но если высокая мощность и частота вращения никогда не используются, цена, которую вы платите, становится напрасной.

Вы также потратите больше на приводы для таких шпинделей. Так что купите шпиндель, который удовлетворяет требованиям всех проектов, которые вы собираетесь предпринять.

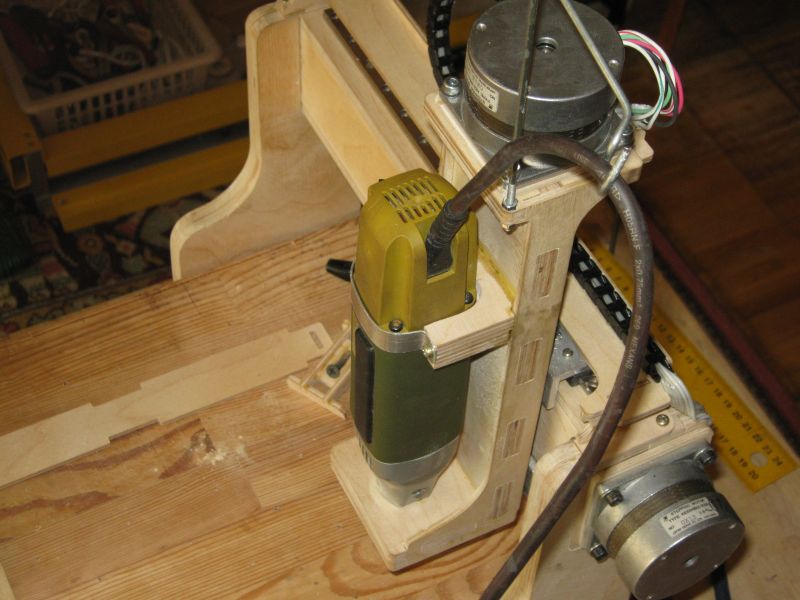

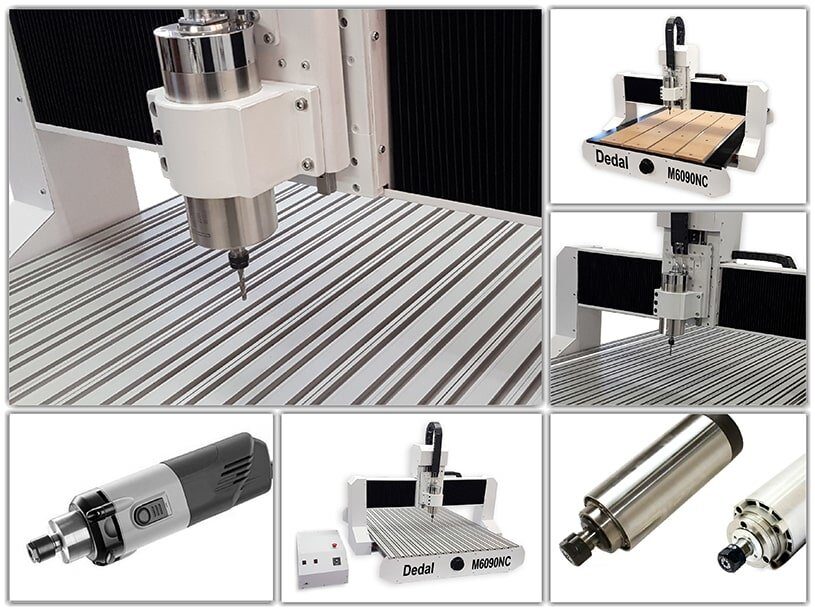

Шпиндель по сравнению с фрезерным станком для ЧПУ

Шпиндели с ЧПУ производятся исключительно для той цели, для которой вы их приобрели, – обработки с ЧПУ.

Маршрутизаторы — это устройства потребительского класса, подходящие для периодического использования, тогда как шпиндель может работать часами.

Шпиндели издают меньше шума, чем фрезерный станок, но звук инструмента о заготовку все же присутствует.

Вы можете подключить маршрутизатор напрямую к настенной розетке, и все будет готово, но для работы шпинделя требуется VFD или драйвер.

Фрезерные станки имеют воздушное охлаждение, а шпиндели доступны как с воздушным, так и с водяным охлаждением.

Кроме того, диапазон скоростей у шпинделя больше, чем у фрезера.

Маршрутизаторы склонны зависать в условиях большой нагрузки; шпиндель может выдерживать более высокие нагрузки, чем фрезерный станок.

Биение на фрезах значительно больше, чем на шпинделях, и существенно влияет на точность. Кроме того, шпиндели работают более плавно, чем маршрутизаторы.

Маршрутизатор легко настраивается, не требует дополнительных принадлежностей и относительно прост в эксплуатации, тогда как для работы шпинделя требуется ЧРП и водяной насос (для шпинделей с водяным охлаждением).

Если ваше приложение требует высокой точности и долгих часов использования, шпиндель, хотя и дорогой, будет для вас хорошим выбором.

Однако, если ваши проекты могут иметь хорошую допустимую погрешность и короткие тиражи, маршрутизатор будет экономичным.

Я подробно изучаю выбор между шпинделем и фрезером здесь — Шпиндель с ЧПУ и фрезерный станок.

Верхний шпиндель с ЧПУ — двигатели и приводные инструменты

• Дом
• Продукты
• Шпиндели

Модернизация 25 000 – 90 000 об/мин С – Мощность до 1,40 л.с. (1,04 кВт)

Сокращение времени цикла в 6-10 раз за счет высоких скоростей, которые не исчезают при резке!

Запатентованный регулятор Air Turbine Spindles® увеличивает поток воздуха в соответствии с нагрузкой при резании, поддерживая номинальную высокую скорость движения инструмента. Производительность режущего инструмента до ¼ дюйма / 6 мм оптимизирована при высокой скорости вращения шпинделя, что повышает срок службы концевых фрез и качество обработки поверхности.

Руководство по выбору шпинделя

Быстрые ссылки

Воздушные турбинные шпиндели® представляют собой пневматические шпиндели с прямым приводом, не выделяющие тепла, что приводит к отсутствию рабочего цикла и термического воздействия на сертифицированную точность в 2 микрона.

Вы ищете двигатель шпинделя, который повысит производительность вашего станка с ЧПУ? Воздушные турбинные шпиндели® превращают станки с ЧПУ в высокоскоростные обрабатывающие центры с регулируемой частотой вращения от 25 000 до 90 000 об/мин.

Наши запатентованные высокоскоростные шпиндели с ЧПУ позволяют сократить время цикла, уменьшить время обработки и стоимость одной детали. Станки с ЧПУ шпинделя с управляемой турбиной контроллера могут поддерживать высокую скорость, повышать производительность инструмента и продлевать срок службы двигателя шпинделя.…

В отличие от ускорителей шпинделя или умножителей шпинделя, здесь нет шестерен, лопастей или электрощеток, которые нагреваются и перегорают. Использование двигателя шпинделя с ЧПУ на высокой скорости приводит к сокращению срока службы, дорогостоящему ремонту и простоям.

Получите максимум от шпинделя станка с ЧПУ. Независимо от того, ищете ли вы лучший шпиндельный двигатель для фрезерования металла или аналогичного материала, ваш фрезерный шпиндель с ЧПУ должен быть разработан для работы в условиях высокой скорости с точностью.

Air Turbine Spindles® автоматическая смена инструмента из вашего магазина на резку за считанные секунды на любом станке с ЧПУ. Наши шпиндели продлевают срок службы шпинделей ваших станков, предотвращают дорогостоящий ремонт и обеспечивают круглосуточное производство на высокой скорости без рабочего цикла.



Наши мощные фрезерные шпиндели с ЧПУ не будут существенно замедлять траекторию движения инструмента. Это экономит ваше время и деньги, поскольку позволяет освободить станки с ЧПУ для выполнения дополнительной работы.

Air Turbine Spindles® — это технология, отличающаяся от ускорителей шпинделя.

Эти пневматические шпиндели загружаются в станок с ЧПУ так же, как шпиндель станка с ЧПУ, и доступны во всех популярных держателях инструментов, таких как BT30, BT40, DIN30/40/50, CAT30/40/50, HSK 40/40/63/80. /100 и JS с прямым хвостовиком ¾” / 20 мм и т. д. Благодаря нашему шпиндельному двигателю станки с ЧПУ можно модернизировать в соответствии с вашими потребностями.

Используйте главный шпиндель станка с ЧПУ для фрезерования, черновой или дробеструйной обработки, а затем автоматическую смену инструмента, загружая шпиндели воздушной турбины® для обработки деталей и чистовой обработки на высокой скорости с режущими инструментами, концевыми фрезами менее ¼ дюйма / 6 мм, включая миниатюрные и микроинструменты. Системы Air Turbine Spindles® предлагают всеобъемлющее решение для оптимизации современного производства.

Концевые микрофрезы и маленькие твердосплавные концевые фрезы любят скорость! Высокая скорость оптимизирует срок службы инструмента для микрорежущей обработки и качество обработки. Благодаря шпинделям с ЧПУ Air Turbine вы получаете точность 2 микрона и отсутствие тепловых эффектов.

Вы также продлите срок службы основного шпинделя ЧПУ, сократив частоту дорогостоящих ремонтов и время простоя станка. Благодаря нашему прямому приводу без зубчатых колес, высокочастотных щеток или лопастей, которые нагреваются и выгорают, а также с керамическими подшипниками с воздушным охлаждением, шпиндели с ЧПУ с воздушной турбиной долговечны.
