Техническая информация о двухскоростних асинхронных электродвигателях 2АОД

• Заказать электродвигатель 2АОД

Назначение и эксплуатационные характеристики электродвигателя 2АОД

Электродвигатели асинхронные двухскоростные с короткозамкнутым ротором типа 2АОД предназначены для привода механизмов с тяжелыми условиями пуска (насосов, вентиляторов, дымососов и других механизмов).
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000 В.
Вид климатического исполнения двигателей -У1.
Номинальный режим работы -продолжительный S1.
Конструктивное исполнение двигателей -IM1101.
Способ охлаждения двигателей -IСА01А61.
Степень защиты двигателей -IP44, коробки выводов – IP55.

Структура обозначения 2АОД-Х/Х-Y/Y У1
2АОД – Двухскоростной асинхронный обдуваемый двигатель с короткозамкнутым ротором
Х/Х – мощность, кВт
Y/Y – число полюсов
У1 – климатическое исполнение и категория размещения.

Пуск двигателя

Пуск двигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8Uном. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов

Устройство двигателя

Двигатели выполнены на щитовых подшипниках скольжения или качения, могут быть укомплектованы подшипниками SKF или FAG. Соединение двигателей с приводным механизмом осуществляется посредством упругих муфт. Изоляционные материалы обмоток статора класса нагревостойкости не ниже «В». Изоляция обмоток статора термореактивная типа «Монолит».
Соединение фаз обмоток – звезда. Выводные концы каждой из обмоток статора располагаются в отдельных выводных устройствах. Направление вращения двигателей правое. По заказу потребителя двигатели выполняются на левое направление вращения.

Основные технические характеристики двигателей 2АОД

Тип электродвигателя	Номинальная мощность, кВт	Синхронная частота вращения, об/мин	КПД	Cos Ф	Ток статора	Mмах / Mном	Mмах / Mном	Iпуск / Iном	Маховой момент ротора кг×м2
2АОД-1600/800-6/8 У1	1600/800	1000/750	94,6/93,7	0,9/0,85	181/97	2,1/2,2	1,1/1,2	6,0/6,5	1277
2АОД-1250/630-6/8 У1	1250/630	1000/750	94,3/93,5	0,9/0,85	142/76	2,2/2,2	1,2/1,2	6,5/6,2	1134
2АОД-1000/500-6/8 У1	1000/500	1000/750	93,9/93,0	0,88/0,84	116/62	2,4/2,3	1,2/1,2	6,5/6,2	847
2АОД-800/400-6/8 У1	800/400	1000/750	93,4/92,5	0,89/0,83	93/50	2,2/2,3	1,1/1,3	6,2/6,5	775
2АОД-630/315-6/8 У1	630/315	1000/750	92,8/91,8	0,88/0,82	74/70	2,3/2,3	1,1/1,2	6,5/6,0	632
2АОД-1250/630-8/10 У1	1250/630	750/600	94,5/93,4	0,86/0,76	148/85	2,1/2,4	1,2/1,3	6,2/6,5	1421
2АОД-1000/500-8/10 У1	1000/500	750/600	94,0/93,1	0,85/0,76	120/68	2,1/2,2	1,2/1,2	6,2/6,0	1134
2АОД-800/400-8/10 У1	800/400	750/600	93,7/92,7	0,85/0,75	97/55	2,1/2,4	1,2/1,4	5,8/6,0	990
2АОД-630/315-8/10 У1	630/315	750/600	93,4/92,4	0,83/0,75	78/44	2,2/2,2	1,2/1,2	6,3/5,8	818
2АОД-500/250-8/10 У1	500/250	750/600	92,9/91,7	0,82/0,72	63/36	2,2/2,3	1,2/1,3	6,2/6,2	675
2АОД-800/400-10/12 У1	800/400	600/500	94,0/93,1	0,8/0,71	102/58	2,1/2,2	1,1/1,2	5,6/5,6	1421
2АОД-630/315-10/12 У1	630/315	600/500	93,7/92,8	0,78/0,7	83/47	2,1/2,2	1,3/1,2	5,9/5,8	1206
2АОД-500/250-10/12 У1	500/250	600/500	93,5/92,8	0,78/0,69	66/38	2,1/2,2	1,2/1,3	5,8/5,8	1062
2АОД-400/200-10/12 У1	400/200	600/500	93,1/91,2	0,79/0,65	52/32	2,1/2,3	1,1/1,3	5,6/5,8	847

Двухскоростной асинхронный электродвигатель – Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Двухскоростные асинхронные электродвигатели применяются на мощных тепловых электростанциях в качестве привода для дымососов, циркуляционных насосов и дутьевых вентиляторов.  [1]

У двухскоростных асинхронных электродвигателей ротор делается с короткозамкнутой обмоткой, у которой число полюсов устанавливается автоматически в зависимости от числа полюсов статора.  [2]

В двухскоростных асинхронных электродвигателях с отношением скоростей вращения 1: 2 всегда применяют одну обмотку, а при ином соотношении, например 2: 3 – две раздельные обмотки, хотя эта задача может быть решена и при помощи одной специальной переключаемой обмотки.  [3]

Привод насоса с двухскоростным асинхронным электродвигателем наиболее часто применяется ввиду его простоты. Снижение частоты вращения происходит ступенчато за счет подключения обмотки с большим числом полюсов. Обмотка малой скорости может быть выполнена независимо от обмотки большой скорости и может подключаться к автономной сети аварийного источника.  [4]

Питание цепи управления двухскоростным асинхронным электродвигателем предусмотрено от отдельной сети Л11 – Л12, что дает возможность опробовать действие всех аппаратов без включения силовой цепи.  [5]

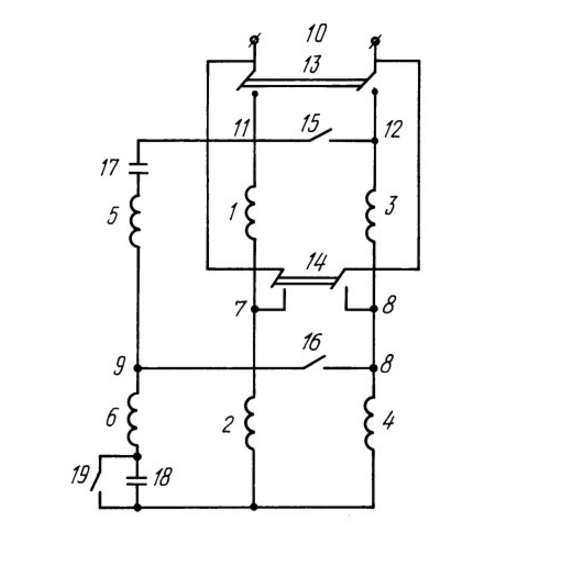

Привод насоса с двухскоростным асинхронным электродвигателем выгодно отличается из-за его простоты. Снижение частоты вращения происходит ступенчато за счет подключения обмотки с большим числом полюсов. Обмотка малой скорости может быть выполнена независимо от обмотки большой скорости и подключаться к автономной сети аварийного источника. На рис. 4.26 приведена схема включения двухскоростного электродвигателя.  [6]

Следует сказать, что двухскоростные асинхронные электродвигатели, широко используемые для привода тягодутьевых и циркуляционных механизмов, при двух независимых трехфазных обмотках с разным числом полюсов требуют прокладки двух кабелей и установки двух выключателей для каждого двигателя.  [7]

Наиболее распространена система с двухскоростным асинхронным электродвигателем с короткозамкнутым ротором, с двумя независимыми обмотками на статоре. В этих системах применяются специальные лифтовые электродвигатели с отношением скоростей 1: 4 или 1: 3, характеристики которых отвечают требованиям привода лифтовых установок: повышенные пусковые моменты, ограниченное значение максимальных моментов как в двигательном, так и в генераторном режимах, ограниченные значения пусковых токов и др.

Двухскоростной электродвигатель позволяет снижать в несколько раз рабочую скорость лифта перед остановкой, что обеспечивает необходимую точность остановки. Пуск лифта в такой системе осуществляется подключением к сети обмотки большой скорости. При этом лифт разгоняется и переходит в рабочую скорость. Перед остановкой лифта отключается от сети обмотка на большой скорости и включается обмотка малой скорости. Электродвигатель переходит в режим генераторного торможения, скорость лифта снижается в 3 или 4 раза, и лифт подходит к уровню этажа. Остановка осуществляется отключением от сети обмотки малой скорости и наложением механического тормоза. Обмотка малой скорости приводного электродвигателя лифта обеспечивает также перемещение лифта на сниженной скорости в режиме ревизии.  [8]

Кабельный барабан электротрактора приводится двухскоростным асинхронным электродвигателем ( см. задачу 2), характеристики которого даны на фиг.  [9]

Если в качестве приводного применен двухскоростной асинхронный электродвигатель с двумя статорными обмотками, то при включении одной из них в сеть в другой обмотке ( по принципу трансформатора) наводится ЭДС, величина которой равна подведенному напряжению. Следовательно, прикосновение к выводам не включенной в сеть статор-ной обмотки очень опасно.  [10]

В лифтостроении применяют одно – и двухскоростные асинхронные электродвигатели. Частота вращения электромагнитного поля, а следовательно, и ротора при неизменной частоте питающего тока зависит от числа пар полюсов в обмотке статора электродвигателя.  [11]

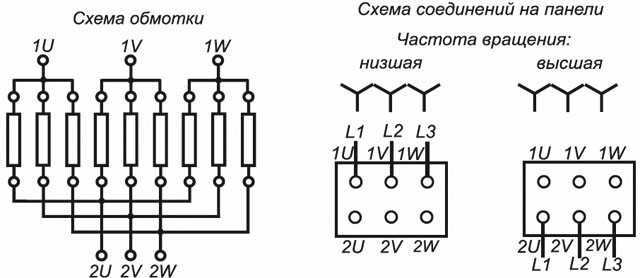

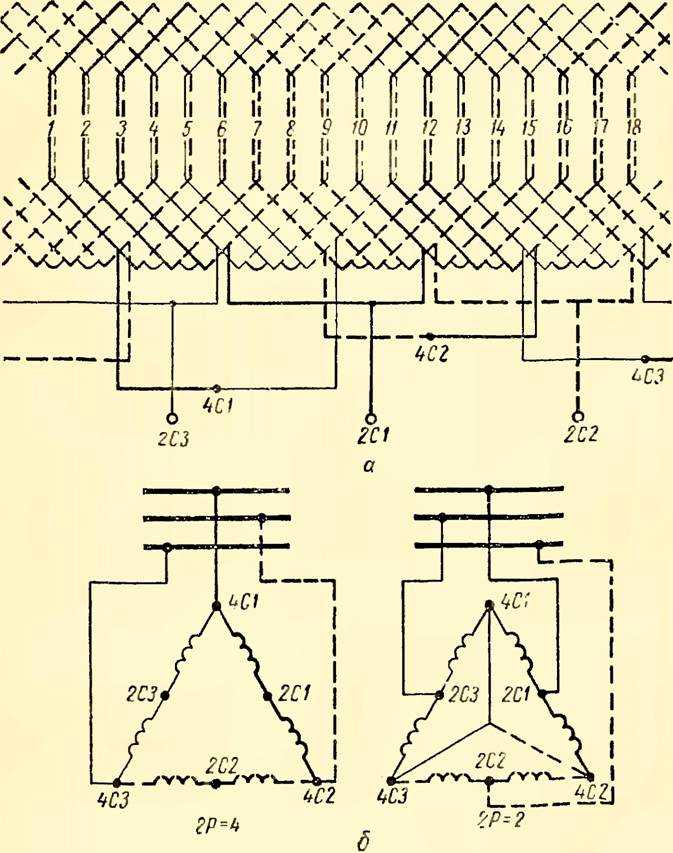

Схема соединения обмоток статора двухскоростного асинхронного электродвигателя с короткозамкнутым ротором звездой и двойной звездой и его механические характеристики ( регулирование с постоянным номинальным моментом.  [12]

На рис. 179 приведены механические характеристики двухскоростного асинхронного электродвигателя, регулируемого с постоянным номинальным моментом.  [13]

Схема соединения обмоток статора двухскоростного асинхронного электродвигателя с короткозамкнутым ротором звездой и двойной звездой и его механические характеристики ( регулирование с постоянным номинальным моментом.  [14]

На рис. 178 приведены также механические характеристики двухскоростного асинхронного электродвигателя, номинальная мощность которого при регулировании скорости вращения остается практически постоянной.  [15]

Страницы:      1    2

Двухскоростные двигатели | до 11 кВ

Menzel сегодня является одним из немногих производителей больших двухскоростных двигателей низкого и среднего напряжения. Недавно мы поставили два двигателя с переключением полюсов на 6000 В на цементный завод в Центральной Азии.

Двухскоростные двигатели представляют собой экономичное решение для приложений, требующих только двух скоростей, что, кроме того, снижает риск отказа. Как правило, эти двигатели рассчитаны на рабочую скорость и более низкую скорость для облегчения запуска. Двухскоростные двигатели могут приводить в движение вентиляторы, насосы, подъемники и другие машины с двумя разными скоростями без преобразователя частоты.

Menzel — немецкий производитель двигателей, предлагающий широкий ассортимент больших электрических двухскоростных двигателей низкого и среднего напряжения с типоразмером до IEC 560 мм.

Большие двухскоростные трехфазные двигатели немецкого производителя

Двухскоростные трехфазные двигатели по-прежнему рассматриваются как простая альтернатива реализации двух рабочих скоростей, даже если их использование значительно сократилось за счет использования преобразователей частоты. Тем не менее, двухскоростные конструкции больших двигателей стали редким исключением. Тем не менее, Menzel продолжает предлагать большие двухскоростные трехфазные двигатели низкого и среднего напряжения.

Мы производим большие двигатели с переключением полюсов для стран с частотой сети 50 или 60 Гц. Разумеется, как и все наши электродвигатели, они соответствуют действующим стандартам EN60034 и IEC60034, VDE, DIN и ISO. Как немецкий производитель, мы можем в любое время реализовать специальные конструкции на нашем заводе в Берлине (Германия). Мы также предлагаем широкий спектр дополнительных конструкций для наших двухскоростных двигателей, таких как специальные тормозные системы и многое другое.

Двухскоростные двигатели до 1000 кВт и 11 кВ

• Диапазон мощностей: от 100 кВт до 1000 кВт
• Напряжение: от 380 В до 11000 В
• Крепление: B3 и V1 (специальные исполнения могут быть выполнены в любое время)
• Высота вала: от 315 до 560
Охлаждение: IC01 / IC 411 / IC 81W / IC 611 (специальные исполнения могут быть реализованы в любое время)
• Степень защиты: IP23, IP55, IP67
• Количество полюсов: возможно различное количество полюсов
• Корпус двигателя: чугун или свариваемая сталь
• Термическое использование: в соответствии с B или F, опционально H

Двухскоростные двигатели 6000 В для цементного завода в Центральной Азии

В текущем проекте конечный заказчик специально указал двигатели с переключением полюсов на 6000 В. Для реализации определенных передаточных чисел Menzel изготовил трехфазные асинхронные двигатели с двумя независимыми обмотками статора, 6-полюсной и 8-полюсной обмоткой, объединенными в одном корпусе.

Двигатели двухскоростные, предназначенные для питания вентиляторов на цементном заводе, на номинальное напряжение 6000 В с номинальными рабочими скоростями 988 мин-1 и 746 мин-1 при номинальной мощности 850 кВт и 500 кВт соответственно. Еще одна особенность заключается в том, что эти специализированные двигатели выдерживают температуру окружающей среды от -38 °C до 40 °C.

Принцип работы двухскоростных двигателей

Двухскоростные двигатели предназначены для работы с двумя, иногда с тремя постоянными скоростями, между которыми можно переключаться вперед и назад. Скорости зависят от соответствующего количества пар полюсов двигателя. Они представляют собой простую альтернативу преобразователям частоты, поскольку позволяют экономично реализовать две или три рабочие скорости в промышленных машинах и установках.

Благодаря двухскоростному двигателю скорость и мощность можно легко адаптировать к требованиям применения, что может привести к значительной экономии энергии. Снижая скорость двигателя, можно свести к минимуму энергопотребление и сократить выбросы CO2.

Цепь Даландера или две отдельные обмотки статора

Двигатели с переключением полюсов можно разделить на две группы: обмотка в соединении Даландера с одной стороны и две отдельные обмотки статора с другой стороны.

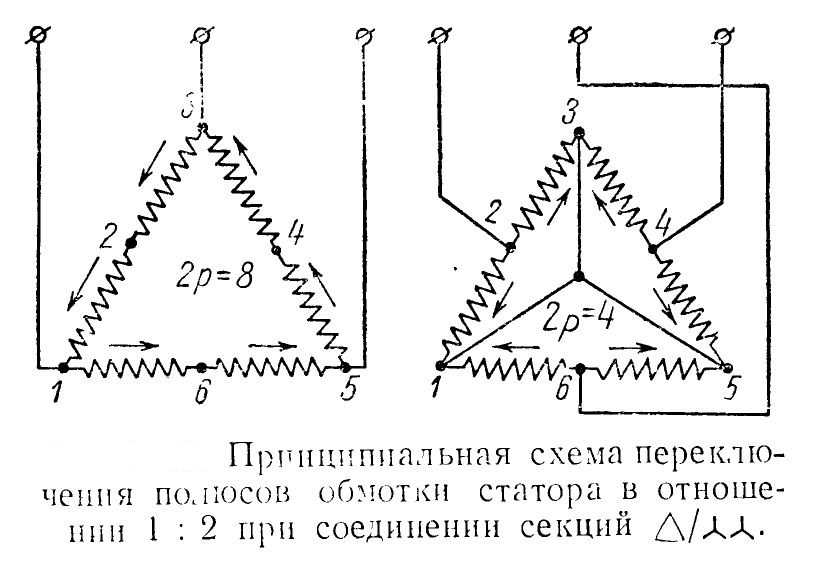

Двигатель Даландера — это двигатель с двумя скоростями, обеспечивающий переключение 1:2 (например, 2:4, 4:8 или 6:12 и т. д.). Двигатели со схемой Даландера предназначены для прямого пуска от сети и работают только от одного напряжения. Используется только одна обмотка, что позволяет использовать две разные цепи в клеммной коробке для отдельных скоростей. Два типа схемы ∆/ΥΥ (треугольник/двойная звезда) и Υ/ΥΥ (звезда/двойная звезда) являются общими для схемы Даландера.

В то время как с обмоткой по схеме Даландера можно достичь только соотношения скоростей 1:2, две отдельные обмотки статора дают возможность различных соотношений скоростей. Двигатели с переключением полюсов с двумя отдельными обмотками имеют разную полярность, например 4/6, 6/8 и т. д. Типы цепей для отдельных обмоток: ∆/∆, Υ/Υ, ∆/Y. Отдельные обмотки статора могут быть соединены вместе в одной клеммной коробке. В качестве альтернативы их можно расположить в отдельных клеммных коробках.

Типичные области применения двухскоростных двигателей среднего напряжения

Двухскоростные двигатели среднего напряжения используются, например, в транспортной отрасли, т.е. для перевозки сыпучих грузов, а также в подъемниках, насосах или вентиляционных системах.

• вентиляторы
• Вентиляторы
• Конвейеры
• Насосы
• поднятия и более

. Свидетели Menzel Dual Speed ​​Motors

• . для сред, в которых установка силовой электроники неуместна
• Хорошо спроектированный прочный комплект для высокой грузоподъемности
• Низкие затраты на приобретение и эксплуатацию
• Хорошие показатели вибрации и низкие затраты на техническое обслуживание
• Различные варианты настройки

Мы являемся производителем, обслуживающим клиентов по всему миру, индивидуально оцениваем запросы на более крупные Двигатели низкого и среднего напряжения для оптимальной осуществимости и поддержки клиентов в выборе правильного решения. Отправьте нам свой запрос!

Двухскоростной двигатель – MENZEL Elektromotoren GmbH

Add to favorites

Compare this product

Go to the MENZEL Elektromotoren GmbH website for more information

Characteristics

AC/DC

three-phase

Type

asynchronous

Voltage

> 1000 В

Класс защиты

IP55, IP23, IP67, прочный

Конфигурация

Чугун, нержавеющая сталь, двухобмоточная

Количество полюсов

многополюсный

Применение

для вентиляторов, насосов, воздуходувок, конвейеров, подъемных устройств

Другие характеристики : 100 кВт (135,962 л.с.)

Мак.

Мин.: -38 °C (-36 °F)

Макс.: 40 °C (104 °F)

Описание

Двухскоростные двигатели Menzel сегодня является одним из немногих производителей больших двухскоростных двигателей низкого и среднего напряжения. Недавно мы поставили два двигателя с переключением полюсов на 6000 В на цементный завод в Центральной Азии. Двухскоростные двигатели являются экономичным решением для приложений, требующих только двух скоростей, что, кроме того, снижает риск отказа. Как правило, эти двигатели рассчитаны на рабочую скорость и более низкую скорость для облегчения запуска. Двухскоростные двигатели могут приводить в движение вентиляторы, насосы, подъемники и другие машины с двумя разными скоростями без преобразователя частоты. Menzel является немецким производителем двигателей и предлагает широкий ассортимент больших электрических двухскоростных двигателей низкого и среднего напряжения с типоразмером до IEC 560 мм. Большие двухскоростные трехфазные двигатели немецкого производителя Двухскоростные трехфазные двигатели по-прежнему рассматриваются как простая альтернатива реализации двух рабочих скоростей, даже если их использование значительно сократилось за счет использования преобразователей частоты.
