Балка 12Б1, 14Б1, 16Б1 – размеры, цена, вес 1 метра
Профили нормальных горячекатаных двутавров с параллельными гранями полок, соответствующие ГОСТ 26020, относятся к прокату серии Б.
В условном обозначении цифра перед буквой Б указывает на высоту профиля. Например:
- балка 12Б1 – 117,6 мм
- балка 14Б1 – 137,4 мм
- балка 16Б1 – 157 мм
Двутавры серии Б применяются в качестве элементов строительных конструкций, мостовых сооружений.
При подборе двутавра в соответствии с проектными требованиями, замене одного типа двутавра другим (например, катаного – сварным) пользуются следующими стандартными величинами:
- размерные характеристики двутавра
- площадь поперечного сечения
- линейна плотность 1 метра профиля
- справочные величины для осей – моменты сопротивления W
- моменты инерции
- радиусы инерции i
- статический момент отсеченной площади S
Балка 12Б1, 14Б1, 16Б1 – характеристики в соответствии с ГОСТ
В таблице ниже показаны основные справочные величины балки с № профиля 12Б1, 14Б1, 16Б1 по ГОСТ 26020-83:
№ профиля |
h |
b |
s |
t |
r |
Площадь сечения, см2 | Линейная плотность, кг/м | i-x, см4 | w-x, см3 | s-x, см3 | ri-x, см | i-y, см4 | w-y, см3 | ri-y, см |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Балка 12Б1 | 117,6 | 64 | 3,8 | 5,1 | 7 | 11,03 | 8,7 | 257 | 43,8 | 24,9 | 4,83 | 22,4 | 7,0 | 1,42 |
Балка 14Б1 | 137,4 | 73 | 3,8 | 5,6 | 7 | 13,39 | 10,5 | 435 | 63,3 | 35,8 | 5,70 | 36,4 | 10,0 | 1,65 |
Балка 16Б1 | 157 | 82 | 5,9 | 9 | 16,18 | 12,7 | 689 | 87,8 | 49,5 | 6,53 | 54,4 | 13,3 | 1,83 |
При выборе и расчетах принимают во внимание следующие параметры двутаврового профиля проката:
- h – высота профиля
- b – ширина полки
- s – толщина стенки
- t – толщина полки
- r – радиус сопряжения
- s – площадь сечения
- номинальный вес (линейную плотность) 1 м двутавра
- момент инерции i, который учитывает распределение масс в теле и является мерой инертности тела двутавра, вращающегося относительно фиксированной оси вращения
- радиус инерции ri относительно оси, его можно охарактеризовать как расстояние от рассматриваемой оси до точки, в которой нужно сосредоточить всю площадь сечения, чтобы момент инерции этой точки равнялся моменту инерции всего сечения двутавра.
- w – момент сопротивления поперечного сечения балки (относительно осей – х, у) – геометрическая характеристика балки, показывающая сопротивляемость двутавра (одиночного стержня) в рассматриваемом сечении изгибу или кручению. Осевой момент сопротивления рассчитывается как отношение осевого момента инерции к расстоянию между осью и максимально удаленной от этой оси точкой
Какие механические свойства проверяются у двутавровой балки
Для того, чтобы выбрать профиль двутавровой балки – 12Б1, 14Б1 или 16Б1, рассчитываются и учитываются следующие параметры:
- прочность
- устойчивость в поперечном направлении
- местная устойчивость
- допустимый прогиб
- усталость
- условия хрупкого разрушения материала
Необходимые формулы и порядок расчетов одиночных двутавров или стальных балок в составе конструкций можно найти в нормах и сводах правил по проектированию строительных конструкций, в СП, устанавливающих требования по назначению нагрузок и их сочетаний, учитываемых при расчете зданий и сооружений по предельным состояниям 1-ой и 2-ой группы.
Расчет нагрузки
Нагрузки и воздействия, оказываемые на двутавр, подразделяются на разные типы:
- Статические – при действии не учитывают ускорения строительных объектов
- Динамические – на действие происходит ответная реакция объекта (перемещение, напряжение).
При расчетах учитывают постоянные, длительные, кратковременные нагрузки и их сочетание с учетом неблагоприятных сочетаний нагрузок и соответствующих им усилий.
Расчетные значение нагрузок (в случае установленного нормативного значения нагрузки) определяется как:
- произведение нормативного значения на коэффициент надежности, соответствующий рассматриваемому предельному состоянию.
apex-metal.ru
|
|
|
|
|
metal100.ru
|
|
|
|
|
spb.metal100.ru
|
bss32.ru
вес двутавра, гост, двутавр горячекатный, нагрузка, размеры
Стандартизированный профиль, получаемый методом горячей прокатки на сортовых станах. В сечении двутавр похож на букву «Н». Балка из двутаврового профиля прочнее такой же по площади прямоугольной в 28 – 30 раз и практически в 7 раз, прочнее на изгиб такой же балки изготовленной из швеллера. Вместе с тем, этот профиль плохо переносит усилия на скручивание, что является характерным для открытых профилей вообще, например уголка или швеллера.
Внешний вид
Происхождение названия наиболее вероятно от слова taurus (лат), что означает бык. По всей видимости, полки балок воспринимались как рога, располагающиеся с обеих сторон.
Особенности профиля
Горизонтальные площадки вверху и внизу балки являются опорными поверхностями. Их назначение:
- воспринимать и равномерно распределять нагрузку на профиль;
- не допускать опрокидывания или перекоса балки, обеспечивая восприятие нагружения перемычкой строго в вертикальном направлении.
Сфера применения
Двутавровые балки нашли широкое применения в промышленности, строительстве и других отраслях:
- мостостроение – несущие тяжело нагруженные конструкции;
- промышленное строительство – каркасы зданий и сооружений, основа подкрановых путей электромостовых кранов;
- несущие балки мостовых кранов;
- в машиностроении – рамы автомобилей и вагонов;
- для армирования стенок шахт.
Изготовление двутавровых балок
Изготовление этих профилей производится на рельсобалочных станах горячей прокатки. Это дорогостоящий и сложный в наладке агрегат. Заготовкой для балок, в зависимости от их размера, являются слябы или квадрат для более мелких размеров.
Заготовка поочередно проходит через клети прокатного стана, постепенно принимая необходимые размеры и вырастая в длину. Клеть представляет собой агрегат, включающий в себя привод и несколько водоохлаждаемых валков, от клети к клети размер валков уменьшается, за счет обжатия валками заготовка принимает необходимые размеры балки.
Горячая прокатка – основной способ производства двутавров. Станы имеют очень высокую производительность и обеспечивают высокую точность размеров. Профили производятся в соответствии с действующими государственными стандартами и невозможно произвести нестандартные размеры без очень больших затрат времени и средств.
Одним из недостатков горячекатаных профилей являются дефекты на их поверхности в виде окалины. Расчет двутавровой балки, как правило, производится на прочность и
Двутавровые балки могут производиться:
- из конструкционных марок сталей;
- из низколегируемых сплавов.
Также бывают деревянные, алюминиевые двутавры.
Классификация и разновидности балок. Маркировка
Двутавры разделяются на несколько видов по следующим параметрам:
- Геометрические размеры.
- Форма.
- Применяемость.
Одним из основных параметров балок является их высота. Она измеряется расстоянием между несущими гранями полок. В наименовании балки размер указывается в сантиметрах.
Например: балка 16 имеет расстояние между полками 160 миллиметров.
Это число – «номер высоты» – изменяется в диапазоне от 10 до 100 в соответствии с гомологическим рядом размеров, определяемым ГОСТами. Производство изделий, не входящих в гомологический ряд может быть осуществлено по согласованию с заказчиком.
Особенности различных конструкций двутавров обозначаются буквенными маркировками:
- «Б» – двутавр общего назначения;
- «Ш» – широкополочные;
- «К» – колонные;
- «Д» – дополнительная серия;
- «М» – для подвесных путей и мостовых конструкций;
- «С» – стволовая, армирование шахтных стволов.
Когда нужна точная маркировка балок, применяются дополнительные цифровые маркировки.
Например: 27Б1 и 27Б2. При этом первая имеет высоту 268 мм, а вторая – 270. А стенка балки 27Б2 на 1,2 мм толще, чем в первом варианте.
Двутавры с параллельными полками
Балки с параллельными (внутренними и наружными) гранями производятся в соответствии с требования ГОСТ 26020-82.
Двутавры с внутренними полками с уклоном по отношению к наружным
Выпускаются по ГОСТ 19425-74. Такие балки имеют более высокие несущие характеристики. По нижепредставленной таблице можно определить какой вес двутавра.
Размеры, масса и количество метров в тонне двутавров по ГОСТ 26020-83 и СТО АСЧМ 20-93
Таблица 1
Наименование, номер балки | Размеры, мм hxbxsxt
| Вес погонного метра, кг | Вес 1 шт, кг L=12 метров | Метров в тонне | |
10Б1 | 100х55х4,1х5,7 | 8,12 | 97,23 | 123,15 | |
12Б1 | 117,х64х3,8х5,1 | 8,73 | 104,44 | 114,55 | |
12Б2 | 120х64х4,4х6,3 | 10,41 | 124,82 | 96,06 | |
14Б1 | 137,4х73х3,8х5,6 | 10,54 | 126,11 | 94,88 | |
14Б2 | 140х73х4,х6,9 | 12,93 | 154,81 | 77,40 | |
16Б1 | 157х82х4х5,9 | 12,77 | 152,43 | 78,31 | |
16Б2 | 160х82х4х7,4 | 15,86 | 189,66 | 63,05 | |
18Б1 | 177х91х4,3х6,5 | 15,44 | 184,84 | 64,77 | |
18Б2 | 180х91х5,3х8 | 23,94 | 287,48 | 41,77 | |
20Б1 | 200х100х5,6х8,5 | 21,55 | 255,64 | 46.40 | |
23Б1 | 230х110х5,6х9 | 25,81 | 309,62 | 38,44 | |
26Б1 | 258х20х5,8х8,5 | 28,02 | 336,04 | 35,69 | |
26Б2 | 261х120х6х10 | 31,23 | 374,46 | 32,02 | |
30Б1 | 296х140х5,8х8,5 | 32,94 | 394,88 | 20,39 | |
30Б2 | 299х140х6х10 | 36.66 | 439,32 | 27,28 | |
35Б1 | 346х152х6,2х8,5 | 38,95 | 466,80 | 25,67 | |
35Б2 | 349х155х6,5х10 | 43,34 | 519,68 | 23,07 | |
40Б1 | 392х165х7х9,5 | 48,11 | 577,22 | 20,79 | |
40Б2 | 396х165х7,5х11,5 | 54,71 | 656,42 | 18,28 | |
45Б1 | 443х180х7,8х11 | 59,81 | 717,63 | 16,72 | |
45Б2 | 447х180х8,4х13 | 67,53 | 810,01 | 14,80 | |
50Б1 | 492х200х8,8х12 | 73,04 | 876,68 | 13,69 | |
50Б2 | 496х200х9,2х14 | 80,71 | 968,42 | 12,39 | |
55Б1 | 543х220х9,5х13,5 | 89,12 | 1068,44 | 11,22 | |
55Б2 | 547х220х10,5х15,5 | 97,93 | 1174,56 | 10,21 | |
60Б1 | 593х230х10,5х15,5 | 106,22 | 1274,34 | 9,41 | |
60Б2 | 597х230х10,5х15,5 | 115,64 | 1387,28 | 8,65 | |
70Б1 | 691х260х12х15,5 | 129.31 | 1551,62 | 7,73 | |
70Б2 | 691х260х12,5х18,5 | 144,23 | 1730,46 | 6,93 | |
80Б1 | 791х280х13,5х17 | 159,52 | 1914,24 | 6,27 | |
80Б2 | 798х280х14х20,5 | 177,94 | 2134,88 | 5,62 | |
100Б1 | 990х320х16х21 | 230,63 | 2767,26 | 4,34 | |
100Б2 | 998х320х17х25 | 258,24 | 3098,42 | 3,87 | |
100Б3 | 1006х320х18х29 | 285,7 | 3428,42 | 3,50 | |
100Б4 | 1013х320х19,5х32,5 | 314,51 | 3774,22 | 3,18 |
Размеры, масса и количество метров в тонне двутавров по ГОСТ 8239-89 и ГОСТ 19425-74
Таблица 2
Наименование и номер балки | Размеры, мм hxbxsxt
| Вес погонного метра, кг | Вес 1 шт, кг L=12 метров | Метров в тонне |
20К1 | 196х199х6,5х10 | 41,42 | 496,84 | 24,14 |
20К2 | 200х200х8х12 | 49,91 | 598,82 | 20,03 |
25К1 | 246х249х8х12 | 62,64 | 751,28 | 15,96 |
25К2 | 250х250х9х14 | 72,42 | 869,04 | 13,81 |
25К3 | 246х249х8х11 | 62,64 | 751,28 | 15,96 |
30К1 | 298х299х9х14 | 87,7 | 1046,04 | 11,40 |
30К2 | 300х300х10х15 | 94,23 | 1130,76 | 10,61 |
30К3 | 300х305х15х15 | 105,81 | 1269,72 | 9,45 |
30К4 | 304х301х11х17 | 105,77 | 1269,24 | 9,45 |
35К1 | 342х348х10х15 | 109,11 | 1309,32 | 9,17 |
35К2 | 350х350х12х19 | 136,53 | 1638,36 | 7,32 |
40К1 | 394х398х11х18 | 146,68 | 1760,16 | 6,82 |
40К2 | 400х400х13х21 | 171,71 | 2060,52 | 5,82 |
40К3 | 406х403х16х24 | 200,15 | 2401,80 | 4,99 |
40К4 | 414х405х18х28 | 231,93 | 2783,16 | 4,31 |
40К5 | 429х400х23х35,5 | 290,86 | 3490,32 | 3,44 |
По таблице можно определить сколько весит метр длины балки, нужного двутавра.
Двутавры сварные
Сварная балка – конструкция из стального листового проката с мехсвойствами, соответствующими аналогичным горячекатаным профилям подобных размеров. Предельно допустимые отклонения в размерах такие же, что и в требованиях ГОСТ 26020-83 и СТО АСЧМ 20-93 для горчекатанных балок.
Определяющими преимуществами сварных конструкций является их гораздо более низкая себестоимость и вариативность в заданных требованиях, что достигается за счет:
- подбор комбинированного сечения с учетом специфических требований заказчика;
- применение в конструкции листового металла различных марок стали для улучшения механических свойств;
- возможность исполнения изделий несимметричной формы;
- усиления несущей способности;
- возможность применения элементов конструкции увеличенной длины, что ведет к ее упрощению;
- рациональное использования металла за счет подетального изготовления элементов конструкций;
Сравнительная таблица сортамента горячекатаных и сварных балок:
Таблица 3
Типоразмеры сварных балок | Наличие в производстве |
10Б1 | нет |
12Б1, 12Б2 | нет |
14Б1, 14Б2 | нет |
16Б1, 16Б2 | нет |
18Б1, 18Б2 | нет |
20Б1, 20К1, 20К2, 20Ш1 | нет |
23К1, 23К2, 23Б1, 23Ш1 | нет |
24ДБ1 | нет |
25К1, 25К2, 25К3, 25Б1, 25Б2, 25Ш1 | да |
26К1, 26К2, 26К3, 26Б1, 26Б2, 26Ш1,26Ш2 | да |
27ДБ1 | да |
30К1, 30К2, 30К3, 30К4, 30Б1, 30Б2, 30ДШ1, 30Ш1, 30Ш2, 30Ш3 | да |
35Б1, 35Б2, 35ДБ1 | нет |
35К1, 35К2, 35К3, 35Ш1, 35Ш2, 35Ш3 | да |
36ДБ1 | нет |
40Б1, 40Б2, 40ДБ1, 40ДШ1, 40К1, 40К2, 40К3, 40К4, 40К5, 40Ш1, 40Ш2, 40Ш3 | да |
45Б1, 45Б2, 45ДБ1, 45ДБ2, 45Ш1 | да |
50Б1, 50Б2, 50Б3, 50ДШ1, 50Ш1, 50Ш2, 50Ш3, 50Ш4 | да |
55Б1, 55Б2 | да |
60Б1, 60Б2, 60Ш1, 60Ш2, 60Ш3, 60Ш4 | да |
70Б1, 70Б2, 70Ш1, 70Ш2, 70Ш3, 70Ш4, 70Ш5 | да |
80Б1, 80Б2, 80Ш1, 80Ш2 | да |
90Б1, 90Ш2, 90Ш1, 90Ш2 | да |
100Б1, 100Б2, 100Б3, 100Б4, 100Ш1, 100Ш2, 100Ш3, 100Ш4 | да |
Некоторые особенности технологии
производства сварных двутавров
- Сварные профили изготавливаются из правленой листовой стали после тщательного устранения поверхностных дефектов. Марки, качественные категории, прочностные данные оговариваются в заказе.
- Тавровые и стыковые швы исполняются механической или полуавтоматической сваркой с применением защитного газа. При этом сварные швы должны плавно переходить в основной металл.
- Допускается стыковка элементов конструкции балки. Стык выполняется без применения накладок с проваром с обеих сторон. Стыковочные швы элементов полок должны находиться не ближе 10 мм от аналогичного шва стойки профиля.
- Все сварные швы должны быть непрерывными.

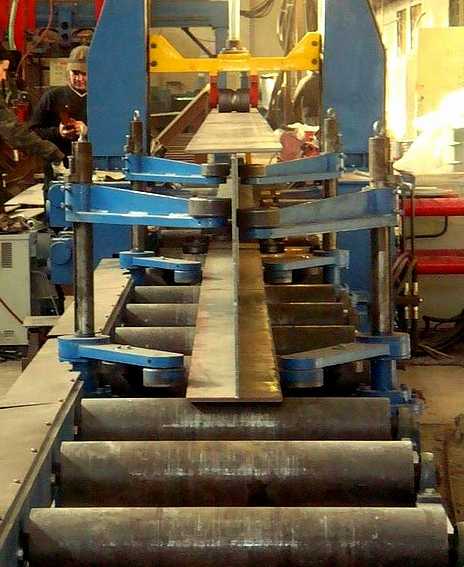

- Основные технологические операции при изготовлении сварных балок:
- сварка продольного шва полка-стойка на машине непрерывной сварки;
- правка – устранение «грибовидности» полки, образовавшей после провара шва;
- переворот профиля на 180о по вертикали;
- сварка второго шва;
- правка второго сварного соединения.
- Сварные швы подвергаются контролю неразрушающими методами в соответствии с действующими стандартами. Обнаруженные дефекты устраняются, и профиль проверяется повторно.
- На поверхности изделий не допускаются поверхностные дефекты в виде трещин, закатов, плен, рванин. При обнаружении таких дефектов они подвергаются ремонту механическим способом. При этом предельно допустимые отклонения по размерам изделия не должны превышать допусков для стального листа, из которого изготовлен профиль.
Примечания
Номенклатура и область применения двутавровых балок весьма разнообразна. Появление сварных профилей в свое время было обусловлено отказам Нижнетагильского меткомбината от производства тяжелых балок номерами от 70 до100. Потребность же в них не снижалась, а росла по мере развития строительной отрасли. Поэтому возникли сварные профиля.
Второй причиной их популярности можно считать высокую вариативность изготовления, в том числе в нестандартных размерах. Если для этого необходимо перевооружать рельсобалочный стан комплектом прокатного инструмента, то в случае со сваркой этого не происходит, производство удешевляется. Этот же подход способствовал снижению металлоемкости строительства, что приводило к экономии средств. Стоимость, цена балки двутавровой зависит от параметров изделия и вида
