Двутавр 20К1 колонный по ГОСТ Р 57837-2017. Размеры и геометрические характеристики
- Сортамент
- ГОСТ Р 57837-2017
- Двутавр колонный
- 20К1

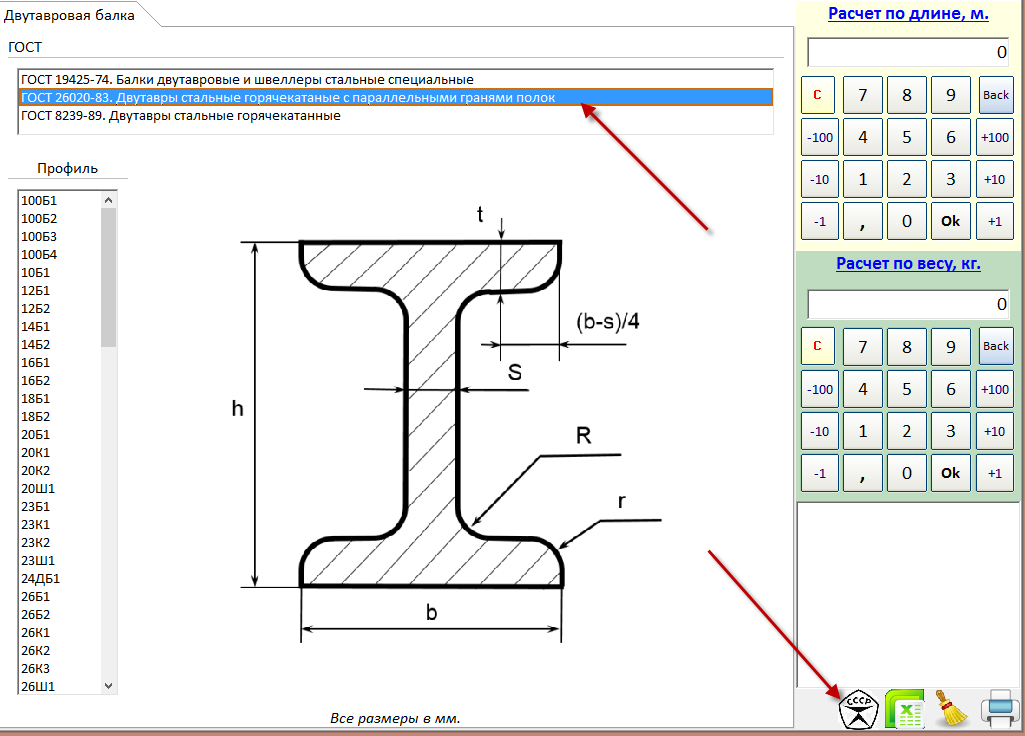

Размеры профиля
Геометрические характеристики
Высота сечения
h=196,0мм
Ширина сечения
b=199,0мм
Толщина стенки
s=6,5мм
Толщина полки
t=10,0мм
Радиус сопряжения
R=13,0мм
Площадь сечения
A=52,69см2
Масса одного метра сечения
M=41,4кг
Момент инреции относительно оси “x”
Ix=3846,06см4
Момент сопротивления относительно оси “x”
Wx=392,5см3
Статический момент половины сечения
Sx=216,41см3
Радиус инерции относительно оси “x”
ix=85,44см
Момент инерции относительно оси “y”
Iy=1314,47 см4
Момент сопротивления относительно оси “y”
Wy=132,11 см3
Радиус инерции относительно оси “y”
iy=49,95 см
Другие названия:
Балка 20К1
I20К1
Поделиться/сохранить:
Отправить ссылку:
К таблице
15К1
15К2
15К3
15К4
15К5
20К1
20К2
20К3
20К4
20К5
20К6
20К7
20К8
25К1
25К10
25К2
25К3
25К4
25К5
25К6
25К7
25К8
25К9
30К1
30К10
30К11
30К12
30К13
30К14
30К15
30К16
30К17
30К18
30К19
30К2
30К20
30К21
30К3
30К4
30К5
30К6
30К7
30К8
30К9
35К1
35К1. 5
35К10
35К11
35К12
35К13
35К14
35К15
35К16
35К17
35К18
35К19
35К2
35К20
35К21
35К22
35К23
35К24
35К3
35К4
35К5
35К6
35К7
35К8
35К9
40К1
40К10
40К11
40К12
40К13
40К14
40К15
40К16
40К17
40К18
40К19
40К2
40К3
40К4
40К4.5
40К5
40К6
40К7
40К8
40К9
- Все профили
- Нормальный (балочный)
- Широкополочный
- Колонный
- Балочный нормальный
- Балочный широкополочный
- Колонный
- Свайный
- Дополнительной серии балочный
- Дополнительной серии колонный
- Нормальный (балочный)
- Широкополочный
- Колонный
- Дополнительной серии
- С уклоном полок
- С уклоном полок
- Квадратная
- Прямоугольная
- Квадратная
- Прямоугольная
- Квадратная
- Прямоугольная
- Квадратная
- Прямоугольная
- Квадратная
- Квадратная специального размера
- Равнополочный
- Неравнополочный
- С параллельными гранями полок
- С уклоном полок
- С параллельными гранями полок
- С уклоном полок
- Экономичный с параллельными гранями полок
- Легкой серии с параллельными гранями полок
- Специальный
- С уклоном полок
- С уклоном полок
Балка 20К1 – вес, характеристики, размеры » Металлобазы.
руВыбор металлопрокатаАрматураБалка двутавроваяКатанкаКвадратКругЛентаЛистПолосаПроволокаСеткаТруба профильнаяТруба круглаяТруба чугуннаяУголокШвеллерШестигранникШпунтТипРазмер
По всей РоссииСанкт-Петербург
Двутавровая балка 20К1 входит в серию колонных двутавров, горячекатаной группы.
- Стандарт: ГОСТ Р 57837;
- Вес погонного метра: 41,40 кг;
- Площадь поперечного сечения (Fn): 52,69 cm2;
- Ближайшие по параметрам колонные двутавры: 20К2, 20К3, 20К4, 20К5, 20К6, 20К7, 20К8.
Размеры профиля
Участок профиля | Значение |
Высота двутавра (h): | 196,0 mm |
Ширина полки (b): | 199,0 mm |
6,5 mm | |
Толщина полки (t): | 10,0 mm |
Высота стенки двутавра (hw): | 176,0 mm |
Свес полки (bw): | 96,25 mm |
Радиус сопряжения (r): | 13,0 mm |
Величины и значения в осях |
|
Величины профиля в оси X | Значение |
Момент инерции (Ix): | 3 846,06 cm4 |
Момент сопротивления (Wx): | 392,50 cm3 |
Статический момент полусечения (Sx): | 216,41 cm3 |
Радиус инерции (ix ): | 85,44 mm |
Величины профиля в оси Y | Значение |
Момент инерции (Iy): | 1 314,47 cm4 |
Момент сопротивления (Wy): | 132,11 cm3 |
Статический момент полусечения (Sy): | 100,38 cm3 |
Радиус инерции (iy): | 49,95 mm |
Название серии: Колонные двутавры. Принадлежность профиля к колонной серии отражается в номере двутавра наличием буквы К.
Двутавровые профили серии К (по ГОСТ Р 57837) состоят из 89-ти типоразмеров, разделенных на 6 размерных рядов. Двутавровая балка 20К1 является шестым типоразмером из 89-ти в серии К (по ГОСТ Р 57837), и первым – в своём размерном ряду.
Кроме двутавров серии К, в государственном стандарте качества ГОСТ Р 57837 присутствуют следующие серии:
- Свайные двутавры – серия С;
- Балочные нормальные двутавры – серия Б;
- Балочные широкополочные двутавры – серия Ш;
- Дополнительные балочные двутавры – серия ДБ;
- Дополнительные колонные двутавры – серия ДК.
Указанные данные двутавра 20К1 соответствуют регламентирующему стандарту качества ГОСТ Р 57837 Двутавры стальные горячекатаные с параллельными гранями полок.
размеры и масса 1 метра колонных балок, характеристики и объем
- Описание
- Особенности производства
- Технические характеристики
- Приложение
Двутавр 20К1 – востребованный металлопрофиль , который активно используется в строительстве и промышленности . Изделие легко отличить от других видов двутавра благодаря особенностям сечения. Стоит рассмотреть основные особенности проката и характеристики.
Описание
Двутавр 20К1 – балка столбчатая из черного фасонного проката. Этот вид профиля обычно называют двутавровым, единственное отличие от изделий-аналогов – улучшенная форма поперечного сечения бруса в виде буквы «Н» с удлиненными полками и укороченной стенкой. Имя профиля содержит следующие данные:
- рост – это 20 см;
- номенклатура или назначение – двутавры используются для устройства колонн;
- размер профиля – единица означает первый размер профиля продукта.
В представленном в нормативной документации ассортименте стали указаны основные характеристики двутавра и размеры полок, поперечин.
Особенности производства
Производство двутавров осуществляется в цехах с использованием современного оборудования и проверенных технологий, прописанных в государственных стандартах. Двутавры колонные 20К1 отличаются от других изделий своей конструкцией, о которой говорилось ранее. Среди основных параметров такой аренды выделяют следующие.
- Отличная работа при сжатии, растяжении и изгибе. Прокат не деформируется под воздействием внушительных нагрузок, демонстрируя отличные показатели устойчивости.
- Увеличенная толщина конструкции. Данное решение позволило повысить показатели стойкости изделия и более эффективно распределять напряжения в прокате.
- Параллельные внутренние грани одинаковой ширины. Симметричный двутавр прослужит долгие годы благодаря улучшенной конструкции.
Принятые решения по модернизации проката привели и к увеличению его веса, особенно при сравнении профиля с обычным двутавром. Если рассматривать 20К1 как колонну, то у нее будет еще одна особенность – надежная опора, которую еще называют основанием изделия или «башмаком». Опорная плита, к которой приварена колонна, собирает нагрузки и равномерно передает их на фундамент, обеспечивая надежную работу рамы.
При неправильном расчете основания велика вероятность нарушения целостности построенного объекта с последующим обрушением. Поэтому перед покупкой колонной балки необходимо разработать проект и провести ряд расчетов для выбора оптимального сечения как самой колонны, так и основания для нее.
Технические условия
Производство двутавра 20К1 регламентировано ГОСТ 57837-2017. Документ содержит основные характеристики товара, в том числе:
- высота стенки, мм – 196;
- толщина стенки, мм – 6,5;
- ширина полки, мм – 199;
- толщина полки, мм – 10;
- радиус скругления – 13.
Масса 1 погонного метра металла 41,4 кг. Также ГОСТ прописывает показатели прочности и другие данные, которые могут пригодиться при расчете сечения конструкции или основания. Столбчатый двутавр отличается от других балок аналогичным сечением, за что и ценится строителями.
Применение
Двутавры 20К1 активно применяются в строительстве … Металлопрокат применяется для возведения мощных колонн в металлических каркасах. Среди прочего применяются такие изделия:
- в конструкциях решетчатого типа;
- в виде поясов для возведения строительных или стропильных ферм промышленных зданий;
- в качестве элементов верхнего или нижнего поясов сварных балок, выполняющих функции подкрановых путей;
- в поясах ферм пролетных строений и трубопроводов.
Также двутавровые балки применяются при возведении мостов из опор и сложных конструкций.
Комментарий успешно отправлен.
Рекомендуется прочитать
Горячекатаные открытые разделы RU – создайте свое видение
Чтобы оптимизировать наш веб-сайт для вас и иметь возможность постоянно улучшать его, мы используем файлы cookie.
Продолжая использовать наш веб-сайт, вы соглашаетесь на использование файлов cookie. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности
Балки колонные
Балки колонные российские
Размеры: ГОСТ 26020-83
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Таблицы, рисунки, чертежи и вся информация на этой странице были тщательно изучены, но не проверены независимым лицом/организацией и предоставляются без какой-либо ответственности. Любые обязательства исключаются из-за ошибочной, неполной или устаревшей информации. Пожалуйста, проконсультируйтесь со своим техническим персоналом и/или с соответствующим институтом стандартизации.
Обозначение | Номинальная Вес 1 м | Размеры | Зона Секция | |||||||||||
Г | ч | б | т ш | т ж | Р 1 | А | ||||||||
кг/м | мм | мм | мм | мм | мм | см 2 | ||||||||
20К1 | 41,5 | 195 | 200 | 6,5 | 10,0 | 13 | 52,82 | |||||||
20К2 | 46,9 | 198 | 200 | 7,0 | 11,5 | 13 | 59,70 | |||||||
23К1 | 52,2 | 227 | 240 | 7,0 | 10,5 | 14 | 66,51 | |||||||
23К2 | 59,5 | 230 | 240 | 8,0 | 12,0 | 14 | 75,77 | |||||||
26К1 | 65,2 | 255 | 260 | 8,0 | 12,0 | 16 | 83,08 | |||||||
26К2 | 73,2 | 258 | 260 | 9,0 | 13,5 | 16 | 93,19 | |||||||
26К3 | 83,1 | 262 | 260 | 10,0 | 15,5 | 16 | 105,90 | |||||||
30К1 | 84,8 | 296 | 300 | 9,0 | 13,5 | 18 | 108,00 | |||||||
30К2 | 96,3 | 304 | 300 | 10,0 | 15,5 | 18 | 122,70 | |||||||
30К3 | 108,9 | 300 | 300 | 11,5 | 17,5 | 18 | 138,72 | |||||||
35К1 | 109,7 | 343 | 350 | 10,0 | 15,0 | 20 | 139,70 | |||||||
35К2 | 125,9 | 348 | 350 | 11,0 | 17,5 | 20 | 160,40 | |||||||
35К3 | 144,5 | 353 | 350 | 13,0 | 20,0 | 20 | 184,10 | |||||||
40К1 | 138,0 | 393 | 400 | 11,0 | 16,5 | 22 | 175,80 | |||||||
40К2 | 165,6 | 400 | 400 | 13,0 | 20,0 | 22 | 210,96 | |||||||
40К3 | 202,3 | 409 | 400 | 16,0 | 24,5 | 22 | 257,80 | |||||||
40К4 | 242,2 | 419 | 400 | 19,0 | 29,5 | 22 | 308,60 | |||||||
40К5 | 291,2 | 431 | 400 | 23,0 | 35,5 | 22 | 371,00 |
Балки колонн Файлы .dwg/.dxf Перед загрузкой ознакомьтесь с нашим отказом от ответственности вверху
страницы. Загрузка и использование любых файлов, представленных здесь, без какой-либо ответственности и
на свой страх и риск. Предоставленные здесь файлы не должны использоваться без
компетентная профессиональная экспертиза лицензированным инженером. | ||||||
20K1 (195 x 200) | 20K2 (198 x 200) | 23K1 (227 x 240) | 23K2 (230 x 240) | 26K1 (255 x 260 ) | ||
26K2 (258 x 260) | 26K3 (262 x 260) | 30K1 (296 x 300) | 30K2 (304 x 300) | 30K3 (300 x 300) | ||
35K1 (343 x 350) | 35K2 (348 x 350) | 35K3 (353 x 350) | 40K1 (393 x 400) | 40K2 (400 x 400) | ||
40K3 (409 x 400) | 40K4 (419 x 400) | 40K5 (431 x 400) | ||||
All files были созданы тщательно но невозможно исключить все ошибки. |
