Балка двутавровая 36М – основные тонкости выбора

24 января 2020

1198

Монорельсовая балка двутавровая 36М – одна из разновидностей фасонного черного металлопроката. Изделия еще называют монорельсовым двутавром либо двутавровым профилем, двутавром для подвесных путей. Почему фасонный прокат? Потому что касательная в любой точке контура поперечного сечения его пересекает.

Основное отличие от других видов проката – форма сечения профиля. Она выглядит как буква Н. Вертикальные полоски называются полками. Горизонтальная, соединяющая их перемычка – шейка (порой применяется термин стенка). Полки имеют одинаковую ширину и расположены по отношению друг к другу параллельно.

В маркировке проката обозначен ряд параметров. Цифра – высота двутавра (в сантиметрах округленно, с учетом толщины пары полок и длины стенки). В нашем случае 36 см или по ГОСТ 19425-74 – 360.0 мм. Буква это категория проката. М – обозначает что балка двутавровая 36М монорельсовая.

Расскажем детальнее об этом виде черного металлопроката и наиболее важных критериях его выбора.

Содержание

• 1 Монорельсовая балка двутавровая 36М – специфика и особенности
• 2 Монорельсовый двутавр 36М – нормативная база и основные характеристики
  • 2.1 Важно знать
• 3 Марки стали и специфика технологического цикла производства
• 4 Направления использования и достоинства
  • 4.1 Основные плюсы применения
• 5 Покупка и дополнительные услуги

Монорельсовая балка двутавровая 36М – специфика и особенности

Монорельсовый двутавр 36М относится к специальным видам стальной двутавровой балки. Основные параметры обозначены в ГОСТ 19425-74. Его уже отмечали выше. Главные отличия от других видов фасонного двутаврового проката:

• наличие уклона внутренних граней полок к основанию, этот параметр не должен превышать 12%;
• специфика применения, выделим использование в конструкциях с грузоподъемными механизмами;
• устойчивость к длительным статическим и периодическим разнонаправленным нагрузкам, включая прогибы, колебания и скручивания.

О направлениях использования разговор пойдет далее.

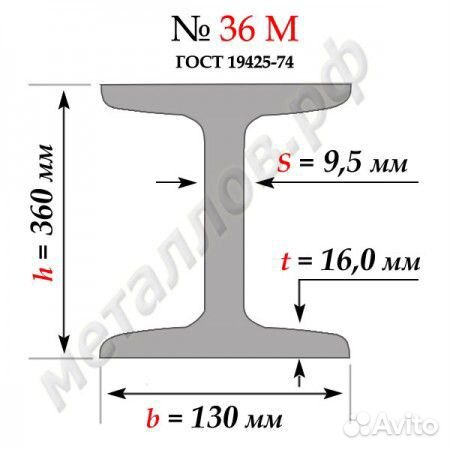

Монорельсовый двутавр 36М – нормативная база и основные характеристики

Монорельсовая двутавровая балка 36М изготавливается в полном соответствии с ГОСТ 19425-74. Он же определяет характеристики и для армирования шахтных стволов (маркируется как С), а еще швеллера.

Основные табличные параметры рассматриваемого нами вида фасонного металлопроката:

• высота (как отмечали, включает толщину полок и высоту стенки), h, мм – 240;
• ширина полки (обе равны между собой), b, мм – 110;
• толщина стенки (она же шейка), s, мм – 8.2;
• толщина средняя полки (для обоих полок приблизительно одинакова), t, мм – 14;
• радиус внутреннего закругления, R, мм – 10.5;
• масса одного погонного метра проката, кг – 38.3.

Справочные параметры для осей х-х и у-у следующие. Момент инерции (I_x/I_y) в см⁴ составляет 4640/276. Момент сопротивления (W_x/W_y) в см³ соответственно 387/50. 2. Статический момент одного полусечения S_x в см³ – 223.0. Радиус инерции составляет по осям i_x/i_y в см – 97.5/23.8.

Важно знать

Двутавр для подвесных путей отличается по классу точности. Их два, первый A – высокой точности, второй B – обычной точности. Длина проката составляет от 4 до 13 погонных метров. Монорельсовая двутавровая балка 36М выпускается мерной длины, а еще кратной мерной и с остатком. Остатком принято считать профиль общей длиной более 3 метров. Помимо этого двутавр предлагается немерной длины.

Учитывайте, что по требованию заказчика этот вид фасонного металлопроката выпускается и длиной свыше 13 метров. А если потребуется, то изготавливается монорельсовый двутавр 36М и ограниченной, но в пределах немерной длины.

В маркировке обязательно должно быть указано что этот прокат монорельсовый (М). Еще должна быть обозначена высота профиля по оси y-y. В нашем случае 36 мм.

Важно! Фасонный прокат для подвесных путей изготавливают из стали определенных марок. Они должны полностью соответствовать ГОСТ 535-2005 (ранее ГОСТ 535-88).

От этого параметра напрямую зависят характеристики двутавра марки М, которые учитываются при проведении соответствующих расчетов.

Марки стали и специфика технологического цикла производства

Балка двутавровая 36М для подвесных путей изготавливается из углеродистых конструкционных марок стали. Наиболее часто встречаются стали марок Ст3сп, Ст3пс, Ст3Гсп, порой применяются и другие по ГОСТ 535-2005.

Технология производства по ГОСТ 19425-74 одна-единственная – горячей прокатки. Основные технологические этапы следующие. Первый – нагрев стальной заготовки (блюма или полученной с использованием технологии непрерывного литья, иным способом). В ходе нагревания сталь становится пластичной и легко подвергается деформации. Способ нагрева отличается в зависимости от используемых производственных мощностей, оборудования и технологий.

Затем на специальном прокатном стане с применением валков осуществляется пластическая горячая деформация заготовки. Разговор идет о ее формовке. В итоге:

• уменьшается общая площадь поперечного сечения;
• изменяется форма, таким образом формуется и уклон внутренних граней;
• увеличивается длина до заданных параметров (13 метров максимум, по заказу и более).

После выполнения прокатки осуществляется охлаждение заготовки, порой и ускоренное. Другие технологии производства двутавра для подвесных путей используются редко, в ГОСТ 19425-74 на них указания нет.

Важно! Резюмируя вышесказанное. От свойств подобранной марки стали, характеристик монорельсовой балки напрямую зависят ее рабочие, эксплуатационные и конструкционные параметры. Они оказывают непосредственное влияние и на цену этого вида фасонных изделий.

Направления использования и достоинства

Монорельсовая балка двутавровая 36М для подвесных путей широко применяется в различных отраслях. В первую очередь разговор идет об использовании в качестве несущего элемента металлоконструкции грузоподъемных механизмов. Зачастую это ездовые пути для тельферов (электротельферов). Реже можно встретить такой вид балки в элементах козловых и мостовых кранов. Там используется монорельсовый двутавр большей высоты.

Очень часто двутавровый профиль 36М задействуется в строительных несущих металлических конструкциях. Из него порой изготавливают балки перекрытий и кровли. В ходе выбора в таком случае требуется выполнить предварительно расчеты. И отметим еще одно направление использования – металлические инженерные конструкции. Это мосты, путепроводы и прочие сооружения из фасонного металлопроката или с его применением.

Основные плюсы применения

Это, конечно, базовые направления, все достаточно вариативно. Среди основных плюсов применения двутавра 36М для подвесных путей:

• высокая степень прочности и жесткости;
• экономичность использования, путем снижения расходов на строительство металлических конструкций и сооружений;
• повышенная устойчивость к разноплановым, включая и механические, нагрузкам;
• длительность срока полезного использования;
• устойчивость к различного рода воздействиям, в том числе химическому и биологическому;
• возможность использования различных видов подсоединения, в частности, сварного и болтового;
• удобство доставки, хранения и монтажа;
• небольшой удельный вес по сравнению с другим сортовым и фасонным металлопрокатом;
• невысокая степень текучести, стабильность линейных размеров под влиянием динамических и статических нагрузок.

Это лишь основные достоинства рассматриваемого нами вида двутавровых балок.

Покупка и дополнительные услуги

Монорельсовая балка двутавровая 36М используется в ответственных конструкциях. В связи с этим перед покупкой необходимо выполнить все расчеты и трижды перепроверить. В ходе покупки нужно получить весь пакет сопроводительной документации. Прокат должен быть промаркирован в соответствии с ГОСТ 7566.

Форма реализации – поштучная или пачками, в зависимости от требуемого объема. Среди вспомогательных услуг:

• погрузочные и разгрузочные работы;
• поставка на объект заказчика;
• сверление, гибка, резка на сегменты и иные технологические операции;
• антикоррозионная обработка (покраска или оцинковка) по мере необходимости;
• изготовление металлоконструкций по чертежам покупателя;
• ряд других.

Требуется двутавр 36М? Нужна более подробная информация, помощь в подборе и приобретении? Обращайтесь к нам! Поможем в правильном выборе!

Балка 36 | Балка 36М | Ст3 | 09Г2С

			Сделать заказ  |  Задать вопрос  |  Карта сайта
			Мы работаем: Пн – пт 8:30-18:00 Сб – вс 10:00-15:00 Доставляем: 7 дней в неделю 24 часа в сутки
			Двутавры стальные горячекатаные 36 производится на сортопрокатных станах в нескольких вариантах исполнения – для подвесных путей и стандартные, с уклоном внутренних граней полок, из углеродистых и низколегированных марок стали. Двутавры стальные горячекатаные Размер Стандарт Марка Вес метра, кг Вес балки 12м, тн Балка двутавровая 36 ГОСТ 8239-89 Ст3 48,6 0,584 Балка двутавровая 36М ГОСТ 19425-74 Ст3 / 09Г2С 57,9 0,695 В таблице значения веса одного метра и веса балки приведены справочно, а расчеты произведены при номинальных размерах ширины, толщины и длины профиля. В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 6% увеличения фактического веса балки. Балка №36 применяется при производстве металлоконструкций, в малоэтажном строительстве жилых и промышленных зданий, сооружении складских и торговых комплексов, для укрепления и оснащения подземных сооружений. Купить балку 36 в нашей компании можно в любых количествах от 1-ой балки до вагонных норм, самовывозом или с доставкой на Ваш склад или объект. Доставка осуществляется автомобильным транспортом по Москве, Московской области и в другие регионы России. Цены Цена на стальную балку в нашей компании определяется индивидуально, в зависимости от объема заказа и других условий поставки. В последние годы цена на балку, как и на другой металлопрокат, меняется очень динамично, что затрудняет публикацию актуальной цены, соответствующей настоящему моменту. Просим Вас уточнять текущие цены и наличие интересующей продукции по телефону + 7(495) 669-29-10 или направляйте Ваш заказ. Вместе с Балкой №36 покупают: Швеллер Уголок Труба профильная Лист
	©s235group 2019 Разработка PavlinGrafic Металлопрокат, стальные трубы. Продажа со склада, транзитные поставки. Металлообработка, изоляция, цинкование. Доставка по Москве и Московской области.		Сорт Лист Труба Услуги Арматура Холоднокатаный Водопроводная Резка Балка Горячекатаный Электросварная Обработка Круг Рифленый Бесшовная Оцинкование Полоса Просечно-вытяжной Профильная Изоляция Уголок Оцинкованный Тонкостенная Доставка Швеллер Профнастил Оцинкованная

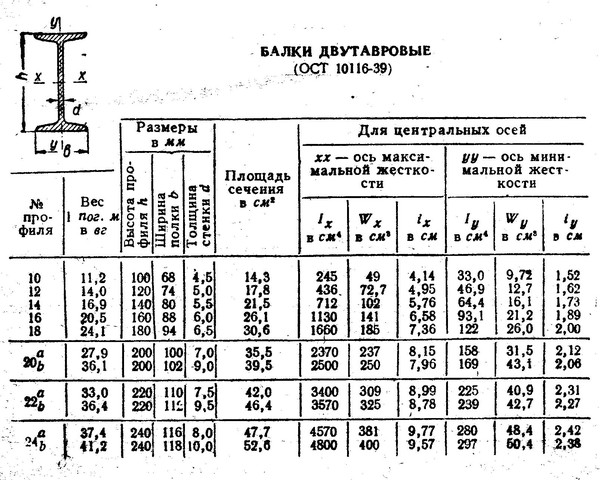

Балка двутавровая

Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55. Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси.

Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах). Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси.

• 1. Сортамент и масса 1 м проката
• 2. Предельные отклонения размеров и массы

Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.

Рис. 1. Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

По точности прокатки двутавры подразделяют на:

• повышенной точности — Б
• обычной точности — В.

Таблица 1. Размеры, масса и количество
метров в тонне двутавров стальных горячекатаных по ГОСТ 8239–89

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
10	100	55	4,5	7,2	9,456	105,7
12	120	64	4,8	7,3	11,54	86,62
14	140	73	4,9	7,5	13,68	73,09
16	160	81	5	7,8	15,89	62,94
18	180	90	5,1	8,1	18,35	54,50
18а	180	100	5,1	8,3	19,92	50,20
20	200	100	5,2	8,4	21,04	47,53
20а*	200	110	5,2	8,6	22,69	44,08
22	220	110	5,4	8,7	24,04	41,60
22а*	220	120	5,4	8,9	25,76	38,82
24	240	115	5,6	9,5	27,34	36,57
24а*	240	125	5,6	9,8	29,40	34,02
27	270	125	6	9,8	31,53	31,71
27а*	270	135	6	10,2	33,88	29,51
30	300	135	6,5	10,2	36,48	27,41
30а*	300	145	6,5	10,7	39,17	25,53
33	330	140	7	11,2	42,25	23,67
36	360	145	7,5	12,3	48,55	20,60
40	400	155	8,3	13	56,96	17,56
45	450	160	9	14,2	66,50	15,04
50	500	170	10	15,2	78,64	12,72
55	550	180	11	16,5	92,66	10,79
60	600	190	12	17,8	108,0	9,263

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

Профили изготавливают длиной от 4 до 12 м. По длине профили подразделяют на:

• мерной длины;
• кратной мерной длины;
• немерной длины.

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; ∆ — перекос полки; f — прогиб стенки.

Таблица 2. Предельные отклонения размеров, мм

Параметр двутавра, показатель качества	Размер, мм	Точность прокатки
		повышенной	обычной
Высота, h	До 140 включ.	±2,0	±2,0
	От 140 до 180 включ.		±2,5
	От 180 до 300 включ.	±3,0	±3,0
	От 300 до 360 включ.		±3,5
	От 360 до 600 включ.	±4,0	±4,0
Ширина полки, b	До 73 включ.	±2,0	±2,0
	От 73 до 90 включ.		±2,5
	От 90 до 135 включ.		±3,0
	От 135 до 155 включ.	±3,0	±3,5
	От 155		±4,0
Толщина полки, t*	До 7,5 включ.	–0,4	–0,7
	От 7,5 до 8,9 включ.	–0,5	–0,7
	От 8,9 до 10,7 включ.	–0,6	–0,8
	От 10,7 до 12,3 включ.	–0,7	–1,0
	От 12,3 до 14,2 включ.	–0,8
	От 14,2 до 15,2 включ.	–0,9
	От 15,2	–1,0	–1,2
Перекос полки, ∆, при ширине b	От 55 до 190 включ.	Не более 0,0125 b	Не более 0,02 b
Отклонение отсимметричности δ,δ=(b1-b2)/2при ширине b	До 73 включ.	2,0	2,0
	От 73 до 90 включ.		2,5
	От 90 до 135 включ.		3,0
	От 135 до 145 включ.	3,0	3,5
	От 145		4,0
Длина	До 8 м включ.	+40	+40
	От 8 м	К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м	+80

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

Прогиб стенки, f, не должен превышать 0,15·S.

Кривизна двутавра не должна превышать 0,2 % длины.

Стандартом регламентируются предельные отклонения по массе 1 м двутавра. Они не должны превышать +3/-5 %.

вернуться к содержанию

• 1. Сортамент и масса 1 м проката
• 2. Предельные отклонения размеров и массы
• 3. Предельные отклонения по длине

Сортамент на балки двутавровые специальные регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армирования шахтных стволов (С) и швеллеры для автомобильной промышленности:

• для балок серии М уклон внутренних граней полок составляет 12 %;
• для балок серии С уклон внутренних граней полок составляет 16 %.

Рис. 1. Балка по ГОСТ 19425–74 с уклоном внутренних граней полок 12 % и 16 %

Условные обозначения: h — высота двутавра; b — ширина полки; S  — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

Радиусы закруглений на профилях не определяются и указываются для построения калибра.

По точности прокатки профили подразделяют на:

• высокой точности — А,
• обычной точности — В.

Таблица 1. Размеры, масса и количество
метров в тонне двутавров стальных горячекатаных по ГОСТ 19425–74

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7	11,4	27,9	35,84
20Са	200	102	9	11,4	31,1	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14	15,8	71,3	14,03
18М	180	90	7	12	25,8	38,76
24М	240	110	8,2	14	38,3	26,11
30М	300	130	9	15	50,2	19,92
36М	360	130	9,5	16	57,9	17,27
45М	450	150	10,5	18	77,6	12,89

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для по-строения калибра.

Балки выпускаются длиной от 4 до 13 м. По длине балки подразделяются на:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком до 5 % от массы партии;
• кратной мерной длины с остатком до 5 % от массы партии;
• немерной длины.

Остатком считаются профили длиной не менее 3 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров профилей, мм

Номер профиля	По высоте профиля		По ширине полки		По толщине полки
	Точность прокатки
	обычная	высокая	обычная	высокая
14	—	±2,0	±2,0	+1,0/-0,2	–0,06•t
18	±2,5	—	±2,5	—	а)
От 18 до 30	—	±3,0	—	±3,0	а)
36	±3,5	—	±3,5	—
45	±4,0	—	±4,0	—

а) — Плюсовые отклонения ограничиваются предельными отклонениями по массе

Стандартом регламентируются предельные отклонения по массе 1 м профиля. Они не должны превышать плюс +3/-5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

вернуться к содержанию

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

• для обычной точности прокатки:
  • +40 мм при длине до 8 м;
  • +80 мм при длине св. 8 м.
• для высокой точности прокатки:
  • +40 мм при длине до 8 м;
  • +5 мм на каждый метр свыше 8 м.

вернуться к содержанию

Рис. 1. Сварной двутавр

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.

Таблица 1. Размеры, масса
и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95
производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки	Размеры, мм				Теоретическая масса 1 м, кг	Количество метров в тонне
	h	b	S	t
45БС1	444	200	8	12	64,06	15,6
45БС2	460	300	12	20	133,8	7,48
45БС3	448	180	8	14	65,94	15,2
50БС1	482	200	10	16	85,57	11,7
50БС2	482	300	12	16	117,8	8,49
50БС3	500	300	12	25	160,1	6,24
50БС4	510	300	14	30	190,8	5,24
55БС1	551	220	10	18	102,6	9,75
55БС2	547	200	10	16	90,67	11,0
60БС1	577	240	12	16	111,6	8,96
60БС2	585	240	12	20	126,7	7,89
60БС3	585	320	12	20	151,8	6,59
60БС4	595	320	14	25	185,5	5,39
60БС5	605	320	16	30	219,2	4,56
60БС6	597	190	12	16	101,0	9,91
70БС1	685	260	12	20	142,4	7,02
70БС2	685	320	14	20	171,4	5,84
70БС3	695	320	14	25	196,5	5,09
70БС4	705	320	16	30	231,7	4,32
70БС5	725	320	20	40	302,2	3,31
70БС6	692	230	12	16	119,9	8,34
80БС1	791	280	14	18	162,1	6,17
80БС2	815	300	18	30	248,0	4,03
90БС1	895	300	16	20	201,6	4,96
90БС2	927	300	16	36	276,9	3,61
100БС1	995	320	16	25	244,3	4,09
100БС2	1005	320	16	30	269,4	3,71
100БС3	1017	320	20	36	329,2	3,04
120БС1	1280	400	12	20	242,4	4,13
120БС2	1280	450	14	20	277,6	3,60
140БС1	1440	400	12	20	257,5	3,88
140БС2	1440	450	12	20	273,2	3,66
140БС3	1450	500	14	25	350,1	2,86
160БС1	1640	450	12	20	292,0	3,42
160БС2	1640	500	12	20	307,7	3,25
160БС3	1650	500	14	25	372,1	2,69
160БС4	1650	560	14	25	395,6	2,53
180БС1	1800	560	12	25	384,7	2,60
180БС2	1800	500	14	25	388,6	2,57
180БС3	1810	500	14	30	427,8	2,34
180БС4	1810	600	16	30	502,4	1,99
200БС1	2000	560	12	25	403,5	2,48
200БС2	2010	500	16	30	480,4	2,08
200БС3	2010	600	16	30	527,5	1,90

Примечание. Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

вернуться наверх

• 1. Сортамент и масса 1 м проката
• 2. Предельные отклонения размеров и массы
• 3. Предельные отклонения по длине

Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

• Б — нормальные двутавры;
• Ш — широкополочные двутавры;
• К — колонные двутавры.

Рис. 1. Балка по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления.

Таблица 1. Размеры, масса и количество метров
в тонне двутавров стальных горячекатаных по ГОСТ 26020–83

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
	h	b	S	t
Нормальные двутавры
10Б1	100	55	4,1	5,7	8,104	123,4
12Б1	117,6	64	3,8	5,1	8,658	115,5
12Б2	120	64	4,4	6,3	10,37	96,43
14Б1	137,4	73	3,8	5,6	10,51	95,12
14Б2	140	73	4,7	6,9	12,89	77,55
16Б1	157	82	4	5,9	12,7	78,74
16Б2	160	82	5	7,4	15,77	63,4
18Б1	177	91	4,3	6,5	15,37	65,07
18Б2	180	91	5,3	8	18,8	53,2
20Б1	200	100	5,6	8,5	22,36	44,72
23Б1	230	110	5,6	9	25,83	38,71
26Б1	258	120	5,8	8,5	27,96	35,77
26Б2	261	120	6	10	31,16	32,09
30Б1	296	140	5,8	8,5	32,9	30,39
30Б2	299	140	6	10	36,64	27,29
35Б1	346	155	6,2	8,5	38,88	25,72
35Б2	349	155	6,5	10	43,31	23,09
40Б1	392	165	7	9,5	48,08	20,8
40Б2	396	165	7,5	11,5	54,72	18,27
45Б1	443	180	7,8	11	59,84	16,71
45Б2	447	180	8,4	13	67,47	14,82
50Б1	492	200	8,8	12	72,98	13,7
50Б2	496	200	9,2	14	80,73	12,39
55Б1	543	220	9,5	13,5	88,99	11,24
55Б2	547	220	10	15,5	97,92	10,21
60Б1	593	230	10,5	15,5	106,2	9,418
60Б2	597	230	11	17,5	115,6	8,65
70Б1	691	260	12	15,5	129,3	7,732
70Б2	697	260	12,5	18,5	144,2	6,937
80Б1	791	280	13,5	17	159,5	6,269
80Б2	798	280	14	20,5	177,9	5,622
90Б1	893	300	15	18,5	194	5,155
90Б2	900	300	15,5	22	213,8	4,676
100Б1	990	320	16	21	230,6	4,336
100Б2	998	320	17	25	258,2	3,873
100Б3	1006	320	18	29	285,7	3,5
100Б4	1013	320	19,5	32,5	314,5	3,18
Широкополочные двутавры
20Ш1	193	150	6	9	30,58	32,71
23Ш1	226	155	6,5	10	36,17	27,65
26Ш1	251	180	7	10	42,68	23,43
26Ш2	255	180	7,5	12	49,24	20,31
30Ш1	291	200	8	11	53,62	18,65
30Ш2	295	200	8,5	13	60,95	16,41
30Ш3	299	200	9	15	68,29	14,64
35Ш1	338	250	9,5	12,5	75,1	13,32
35Ш2	341	250	10	14	82,22	12,16
35Ш3	345	250	10,5	16	91,29	10,95
40Ш1	388	300	9,5	14	96,05	10,41
40Ш2	392	300	11,5	16	111,1	8,999
40Ш3	396	300	12,5	18	123,4	8,106
50Ш1	484	300	11	15	114,4	8,741
50Ш2	489	300	14,5	17,5	138,7	7,212
50Ш3	495	300	15,5	20,5	156,4	6,396
50Ш4	501	300	16,5	23,5	174	5,746
60Ш1	580	320	12	17	142,1	7,036
60Ш2	587	320	16	20,5	176,9	5,654
60Ш3	595	320	18	24,5	205,5	4,866
60Ш4	603	320	20	28,5	234,2	4,27
70Ш1	683	320	13,5	19	169,9	5,887
70Ш2	691	320	15	23	197,6	5,062
70ШЗ	700	320	18	27,5	235,4	4,249
70Ш4	708	320	20,5	31,5	268,1	3,73
70Ш5	718	320	23	36,5	305,9	3,269
Колонные двутавры
20K1	195	200	6,5	10	41,47	24,11
20K2	198	200	7	11,5	46,87	21,34
23K1	227	240	7	10,5	52,2	19,16
23K2	230	240	8	12	59,47	16,81
26K1	255	260	8	12	65,22	15,33
26K2	258	260	9	13,5	73,15	13,67
26K3	262	260	10	15,5	83,13	12,03
30K1	296	300	9	13,5	84,77	11,8
30K2	300	300	10	15,5	96,3	10,38
30К3	304	300	11,5	17,5	108,9	9,183
35К1	343	350	10	15	109,7	9,117
35К2	348	350	11	17,5	125,9	7,944
35K3	353	350	13	20	144,5	6,919
40К1	393	400	11	16,5	138	7,248
40К2	400	400	13	20	165,6	6,039
40K3	409	400	16	24,5	202,3	4,942
40К4	419	400	19	29,5	242,2	4,129
40К5	431	400	23	35,5	291,2	3,434
Двутавры дополнительной серии (Д)
24ДБ1	239	115	5,5	9,3	27,82	35,94
27ДБ1	269	125	6	9,5	31,93	31,31
36ДБ1	360	145	7,2	12,3	49,14	20,35
35ДБ1	349	127	5,8	8,5	33,58	29,78
40ДБ1	399	139	6,2	9	39,7	25,19
45ДБ1	450	152	7,4	11	52,63	19
45ДБ2	450	180	7,6	13,3	65,03	15,38
30ДШ1	300,6	201,9	9,4	16	72,72	13,75
40ДШ1	397,6	302	11,5	18,7	124,4	8,036
50ДШ1	496,2	303,8	14,2	21	155,3	6,437

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры изготавливают длиной от 6 до 24 м. В зависимости от длины двутавры подразделяют на:

• мерной длины;
• мерной длины с отрезком;
• кратной мерной длины;
• кратной мерной длины с отрезком;
• немерной длины.

В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

Стандартом допускается изготовление двутавров ограниченной длины в пределах немерной.

Отрезком считаются двутавры длиной не менее:

• 3 м — для двутавров с линейной плотностью до 20 кг/м;
• 4 м — для двутавров с линейной плотностью свыше 20 кг/м.

Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:

• до 5 % от массы партии — для двутавров с линейной плотностью до 20 кг/м;
• до 8 % от массы партии — для двутавров с линейной плотностью свыше 20 до 50 кг/м;
• до 12 % от массы партии — для двутавров с линейной плотностью свыше 50 до 150 кг/м;
• до 20 % от массы партии — для двутавров с линейной плотностью свыше 150 кг/м.

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b — ширина полки; b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; ∆ — перекос полки; f — кривизна стенки по высоте сечения.

Таблица 2. Предельные отклонения по размерам и геометрической форме двутавров

Параметр двутавра	Интервал значений параметров, мм	Предельные отклонения, мм
Высота, h	h≤120	±2,0
	120<h<380	±3,0
	380≤h<580	±4,0
	h≥580	±5,0
Ширина полки, b	h≤120	±2,0
	h>120	±3,0
Толщина стенки, S	S≤4,4	±0,5
	4,4<S≤6,5	±0,7
	6,5<S<16,0	±l,0
	16,0≤S<23,0	±1,5
	23,0≤S	±2,0
Толщина полки, t	t≤6,3	±1,0
	6,3<t<16,0	±1,5
	16,0≤t<25,0	±2,0
	25,0≤t<40,0	±2,5
Перекос полки, ∆	h≤120	1
	120<h≤290	0,015•b≤3,0
	h>290	0,015•b≤4,0
Смещение полки, относительно стенки, δ,	h≤120	1,5
	120<h<190	2,5
	190≤h≤290	3
	h>290 b<220	3
	b≥220	4,5
Кривизна стенки по высоте сечения, f	h≤120	1
	120<h<380	1,5
Кривизна стенки по высоте сечения, f	380≤h≤680	2
	h>680	3

Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Отклонения линейной плотности двутавров от теоретической не должны превышать ±4,0 %.

вернуться к содержанию

Таблица 3. Предельные отклонения
по длине профилей мерной и кратной мерной длины

Длина профиля, мм	Интервал значений параметров	Предельные отклонения, мм
До 12 м включ.	h<790	+60/-0
До 12 м включ.	h≥790	+80/-0
От 12 м	—	+100/-0

Косина реза не должна приводить к превышению предельных отклонений по длине двутавров.

Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2·t, но не более 3 мм.

вернуться к содержанию

Размеры двутавровой балки ГОСТ 19425-74

    Специальный двутавр (балка двутавровая): М – для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М.

 Условные обозначения:

• h – высота двутавра;
• b – ширина полки;
• S – толщина стенки;
• t – средняя толщина полки;
• R – радиус внутреннего закругления;
• r – радиус закругления полки







№ балки	Размеры, h, мм	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7	11,4	27,9	35,84
20Са	200	102	9	11,4	31,1	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14	15,8	71,3	14,03
18М	180	90	7	12	25,8	38,76
24М	240	110	8,2	14	38,3	26,11
30М	300	130	9	15	50,2	19,92
36М	360	130	9,5	16	57,9	17,27
45М	450	150	10,5	18	77,6	12,89

Примечания:



1. Масса 1 метра двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.
2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавр 36м вес

Главная » Разное » Двутавр 36м вес

Балка 36 – ТрейдСтил

 ДВУТАВР 36, балка 36





Фото:    для увеличения изображения – кликни по картинке



Балка  двутавровая с уклоном внутренних граней полок 36 ГОСТ 8239-89



Условные обозначения:

b – ширина полки

h – высота двутавра

S – толщина стенки

R – радиус сопряжения

t – толщина полки



Балка 36 – двутавровая балка с уклоном внутренних граней полок



Нормальная балка 36 ГОСТ 8239-89, характеристики, параметры :



Профиль	Балка 36, размеры, мм				Балка 36 вес 1 метра (теоретич. ) , кг
	h	b	S	t
Балка 36, двутавр	360	145	7,5	12,3	48,6























                  Балка 36, Цена указана в прайс-листе на металлопрокат, или уточняйте у менеджеров.



               Балка 36 (двутавр 36), КУПИТЬ (заказать)  в Компании ТрейдСтил > > >



                 Данная балка 36 производиться согласно ГОСТ 8239-89.



               ГОСТ 8239-89 скачать >>



Двутавровая балка изготовлена из обычной нелегированной стали, марки 3сп – С255, 3пс – С 245.



Также двутавр 36 может изготовляться из низколегированной стали 09Г2С. См.раздел Балка 09Г2С



Металлическая балка 36, представляет собой прочную конструкцию. Форма балки напоминает двойную букву Т или букву Н в разрезе. Особенная форма конструкции двутавра придает ей возможности выдерживать усиленные нагрузки.

Применение двутавровой балки:



Балка 36 используют для строительства зданий, как жилых, так и промышленных, требует применения функционального оборудования, стройматериалов и строительных конструкций, машиностроение, станкостроение, шахтостроение, перекрытие крыш, мостостроение, строительство гидроэлектростанций, ТЭЦ, строительство переправ через проливы.

Балка / двутавр изготавливается:
– мерной длины – 12м
– немерной длины  – от 4 до 13м.



Стоимость и наличие уточняйте у менеджеров:

Телефоны: 8(495)775-09-52, 8(495)700-35-30
E-mail: [email protected], [email protected]

таблица размеров, вес и их характеристики

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.

Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку

Особенности конструкции двутаврового профиля

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Важно! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.

Особенности изготовления двутавровых профилей

Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения

Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от  4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Двутавр 12: размеры и масса профиля, маркировка

Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».

В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие

Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.

Важно! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.

Двутавр 14: размеры и особенности конструкции

Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг. Двутавровая балка такого типа имеет разновидности.

Таблица двутавров № 14 наглядно это демонстрирует:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Масса 1 м длины, кг
14	73	140	7,5	4,9	13,68
14С	80	140	9,1	5,5	16,9
14Б1	73	137,4	5,6	3,8	10,5
14Б2	73	140	6,9	4,7	12,9



Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Двутавровый профиль № 18: отличительные особенности и вес двутавра

Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.

Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А».  Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.

Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов

Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.

Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Статья по теме:

Блоки ФБС: размеры и характеристики универсального строительного материала

Характеристика строительного материала. Рекомендации по выбору габаритов изделия. Производители ФБС блоков. Монтаж фундамента.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Вес 1 м длины, кг
20Б1	100	200	8,5	5,6	22,4
20Ш1	150	193	9	6,0	30,6
20К1	200	195	10	6,5	41,5



Технические характеристики и размеры двутавра 22

Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.

Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

Обратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.

Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации

Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.

Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве как промышленных зданий, так и зданий гражданского назначения

Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.

Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.

Характеристики и вес балки двутавровой № 25

Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.

25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.

Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении

25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.

Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Вес 1 м длины, кг
25Б2	125	250	9	6	29,6
25К1	249	246	12	8	62,6
25К2	250	250	14	9	72,4



Особенности профиля, размеры и вес двутавра 30

Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.

Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки  варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.

Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт

Тридцатый двутавр: таблица размеров

Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Вид профиля	Высота, мм	Толщина стенки, мм	Ширина, мм	Толщина полки, мм	Вес 1 м длины, кг
30К1	298	9	299	14	87
30К2	300	10	300	15	94
30К3	300	15	305	15	105,8
30К4	304	11	301	17	105,8



Двутавр 36м: размеры и характеристики профиля

Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.

Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве

В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.

Двутавр 40: размеры и особенности двутавровой балки

Данная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.

Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).

Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах

Формулы для определения требуемого веса двутавра

Расчет массы двутаврового профиля следует начинать с определения веса погонного метра. Проще всего найти данную величину в справочной таблице сортамента ГОСТа, однако могут быть неточности из-за плотности металла.

Для самостоятельного расчета массы балок нужно учитывать показатели площадей полки и стенки, плотность стали. Чтобы определить расстояние между полками, следует руководствоваться формулой: L=h-2×t. Расчет площади полки происходит в соответствии с математическим выражением: S_П = b×t. Для определения площади стенки используем формулу: S_С = L×S. Для вычисления сечения – S = Sс + 2×Sп. Полученный показатель сечения следует умножить на среднюю плотность стали, которая равна 7850 кг/м³. Все данные предварительно следует перевести в квадратные метры. S – толщина стенки профиля, h – высота балки, b – размер полки, t обозначает среднюю толщину полки, L – длина проката.

Полезный совет! Чтобы упростить процесс просчета и сэкономить время, можно воспользоваться калькулятором двутавровой балки.

Чтобы расчитать массу двутаврового профиля, нужно сначала определить вес погонного метра

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей

Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.

Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:

Вид профиля	Ширина мм	Высота мм	Толщина полки, мм	Толщина стенки, мм	Кол-во метров в 1 тонне	Масса 1 м длины, кг
10	55	100	7,2	4,5	105,7	9,456
12	64	120	7,3	4,8	86,62	11,54
14	73	140	7,5	4,9	73,09	13,68
16	81	160	7,8	5	62,94	15,89
18	90	180	8,1	5,1	54,50	18,35
18а	100	180	8,3	5,1	50,20	19,92
20	100	200	8,4	5,2	47,53	21,04
20а	110	200	8,6	5,2	44,08	22,69
22	110	220	8,7	5,4	41,06	24,04
22а	120	220	8,9	5,4	38,82	25,76
24	115	240	9,5	5,6	36,57	27,34
24а	125	240	9,8	5,6	34,02	29,40
27	125	270	9,8	6	31,71	31,53
27а	135	270	10,2	6	29,51	33,88
30	135	300	10,2	6,5	27,41	36,48
30а	145	300	10,7	6,5	25,53	39,17
33	140	330	11,2	7	23,67	42,25
36	145	360	12,3	7,5	20,60	48,55
40	155	400	13	8,3	17,56	56,96
45	160	450	14,2	9	15,04	66,50
50	170	500	15,2	10	12,72	78,64
55	180	550	16,5	11	10,79	92,66
60	190	190	17,8	12	9,263	108,0



Таблица размеров двутавра, цена за метр погонный

Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.

Двутавр 30 – размеры и вес двутавровой балки

Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.

Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.

Виды двутавровых балок 30 и их основные характеристики

По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.

Двутавр номер 30 с уклоном внутренних граней полок:

• Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
• Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.

Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.

Виды проката:

• Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
• Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
• Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.

Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.

Масса различных типов двутавровых балок 30

Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.

Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами

Нормативный документ	Профиль	Размеры профиля, мм				Масса 1 м, кг
		Высота стенки	Ширина полки	Толщина стенки	Толщина полки
ГОСТ 8239-89	30	300	135	6,5	10,2	36,5
ГОСТ 19425-74	30М	300	130	9,0	15,0	50,2
	30С	300	87	9,5	13,5	39,1
ГОСТ 26020-83	30Б1	295	140	5,8	8,5	32,9
	30Б2	299	140	6,0	10,0	36,6
	30Ш1	291	200	8,0	11,0	53,6
	30Ш2	295	200	8,5	13,0	61,0
	30Ш3	299	200	9,0	15,0	68,3
	30К1	296	300	9,0	13,5	84,8
	30К2	300	300	10,0	15,5	96,3
	30К3	304	300	11,5	17,5	108,9
СТО АСЧМ 20-93	30Б1	298	149	5,5	8,0	32,0
	30Б2	300	150	6,5	9,0	36,7
	30Ш1	294	200	8,0	12,0	56,8
	30Ш2	300	201	9,0	15,0	68,6
	30К1	298	299	9,0	14,0	87,0
	30К2	300	300	15,0	15,0	95,0
	30К3	300	305	15,0	15,0	105,8
	30К4	304	301	11,0	17,0	105,8

Балка двутавровая стальная – стоимость, сортамент, размеры, расчет на прочность, нагрузка на колонные и широкополочные металлические двутавры 25б1, 09г2с

Как узнать минимальные цены на двутавровую балку

Чтобы узнать стоимость и минимальные цены на двутавровую балку в METAL БЮРО, необходимо в меню выбрать черный металл и кликнуть на ссылку “Балка”. Далее в таблице “Минимальные цены”, используя фильтры характеристик, изучить все цены на требуемые виды стальных балок.

Например, узнаем сколько стоит балка 25Б1, СТО АСЧМ 20-93 по стали 09Г2С. Для этого выбираем в сером фильтре ГОСТ, далее размер 25, потом профиль б1, сталь 09г2с и мерную или немерную длину.

Для быстрого перехода воспользуйтесь нижеуказанными ссылками:

Где используют стальные двутавры

Металлическая балка применяется в различных сферах строительства: в промышленном, гражданском и крупнопанельном для возведения перекрытий, колонных металлоконструкций, мостов, опор и подвесных путей.

Специальную информацию о размерах, несущей способности двутавровой балки, нагрузки на перекрытие и расчет прочности этого проката, вы всегда получите у специалистов METAL БЮРО по телефону +7 (495) 232-2233 или через ответ по заявке на закупку металла.

Виды и технические характеристики балки двутавровой

В METAL БЮРО вы всегда найдете по минимальным ценам балки для строительства:

1. С параллельными гранями полок:

СТО-АСЧМ 20-93 (длина 12 метров)

• маркировка Б – нормальные
• (20 Б1, 25Б1, 25 Б2, 30 Б1 Б2, 35 Б1 Б2, 40 Б1 Б2, 45 Б1 Б2, 50 Б1 Б2, 55 Б1 Б2, 60 Б1 Б2)
• маркировка Ш – широкополочные двутавры
• (20 Ш1, 25 Ш1, 30 Ш1, 35 Ш1 Ш2, 40 Ш1 Ш2, 45 Ш1 Ш2, 50 Ш1 Ш2, 55 Ш1 Ш2)
• маркировка К – колонные двутавры
• (20 К1 К2, 25 К1 К2, К3, 30 К1 К2 К3 К4, 35 К1 К2)

ГОСТ 26020-83 (длина 6, 11,7, 12 метров)

• маркировка Б – нормальные балки перекрытия (12 Б1, 14 Б1, 16Б1)

2. С уклоном внутренних граней полок:

ГОСТ 8239-89 (длина 9, 11,7 и 12 метров)

• без буквы – обычные стальные балки перекрытия (10, 12, 14, 16, 18, 20, 30, 36, 45)

ГОСТ 19425-74 (длина 12 метров)

• маркировка М – специальные стальные двутавры для подвесных путей (18М, 24М, 30М, 36М, 45М)
• маркировка С – для армирования шахтных стволов (14С, 20С, 22С, 27С)

Для изготовления балок с параллельными гранями полок и с уклоном внутренних граней полок используют следующие марки стали: 3СП, 09Г2С.

Расчет стоимости 1 метра или штуки двутавра 25Б1

Рассчитать цену 1 метра или 1 хлыста стальной балки 25б1 вы можете при помощи нижеприведенных формул или позвонить по вышеуказанному телефону специалистам по продажам.

1.  Цена за 1 погонный метр стального двутавра 25Б1 рассчитывается по формуле:
     Цена 1 п.м (руб) = Вес 1 п.м (кг) х Цена 1 тн (руб/тн) : 1000 (кг)

Вопрос: Сколько стоит 1 п.м балки 25 Б1?
Ответ: Цена 1 п.м = 25,7 кг х 35 790 руб/тн : 1000 кг = 919,80 руб

2.  Цена 1 штуки двутавровой балки 25 б1 сталь 3 рассчитывается по формуле:
     Цена 1 шт (руб) = Цена 1 п.м (руб) х Длина 1 шт

Вопрос: Сколько стоит 1 балка 25Б1 длиной 12 м?
Ответ: Цена 1 шт = 919,8 руб х 12 м = 11 061,65 руб

Упаковка завода-производителя

Стальная или двутавровая балка поставляется с заводов-производителей на склады в Москву, МО и другие регионы РФ в пачках, которая скрепляется металлической лентой и средний вес одной пачки составляет 7-8 тонн.

Какие заводы производят

Основными заводами и предприятиями-изготовителями двутавровой балки являются:

• Нижнетагильский металлургический комбинат (ОАО “Евраз НТМК”)
• Западно-Сибирский металлургический комбинат (ОАО “ЗСМК”)
• Кулебакский металлургический завод (ОАО “КМК”)
• Металлургический комбинат “Азовсталь ( ОАО “МК “Азовсталь”)
• Енакиевский металлургический завод (ОАО «Енакиевский МК»)

Стандартная норма загрузки в автотранспорт

Максимальная масса загрузки такого металлопроката, как стальная балка – составляет 25 тн.
Автотранспорт, в частности длинномер, позволяет перевозить эту продукцию – длиной до 12 м.

Норма загрузки стального балки в ж/д транспорт

В одном грузовом вагоне ж/д транспорта возможна перевозка двутавровой балки массой до 70 тн и длиной до12 м. Отгрузка вагонными нормами осуществляется напрямую с заводов-изготовителей или с металлобаз Москвы, Московской области и других регионов РФ, кроме того возможна комплектация стального двутавра различных характеристик.

Как называется балка на английском языке

I-beam

[PDF] КАТАЛОГ ПРОДУКЦИИ 2013/2014 – Скачать PDF бесплатно

1 КАТАЛОГ ПРОДУКЦИИ 2013/20142 i Компания LUBAR производит и поставляет сборные железобетонные изделия по всей стране …

C ATA L O G PRO D U K T Ó W 2 0 1 3/2 0 1 4

и

Компания LUBAR производит и поставляет сборные железобетонные изделия по всей стране. Изготовленные элементы используются в промышленном строительстве (например, элементы мостов и дорог, торговых центров, спортивных сооружений, производственных цехов, складов и др.) и в жилищном строительстве, например, в жилых комплексах или коттеджах.Помимо готовых элементов, по индивидуальным заказам изготавливаются нетиповые сборные элементы (например, стойки и ригели, балконы с утеплением Isocorb, подпорные стены и др.). Материалы доставляются автопарком из нескольких десятков грузовых автомобилей (ГДС, самосвалы, автофургоны, автобетононасосы, груши). Сборный железобетон и товарный бетон производятся на основе новейших решений, что для многих продуктов подтверждено сертификатом, выданным Институтом керамики и строительных материалов – Отделение бетона – CEBET в Варшаве.

Teriva Ceilings (стр. 4)

, qqhsuhideu \ ndw \ (стр. 7 4) Потоки Filigran WPS (стр. 8)

1dgsurijd / (стр. \ MQH (стр. 13) Товарный бетон

Заполнители

INFOLINE: тел.: 32 433 16 35 Бетонные блоки, блоки, перемычки, перекрытия TERIVA: тел.: 32 433 16 35 доб.138 тел.: 609 296 362 2

(стр. 12)

Полые блоки ijXijOREHWRQRZH (стр. 3)

3XVWDNLV] DOXQNRZH (стр.7)

% ORF] NLEHWRQRZH (стр. 3)

(стр. 11)

: \ URE \ KXWQLF] H (стр. 9)

Товарный бетон, Растворы, Стабилизация: тел.: 32 433 16 35 w 137 тел.: 697 055 888 Металлургическая продукция: тел.: 32 433 16 35 доб.139 тел.: 691 300 857

Логистика: тел.: 32 433 16 35 доб.140 тел.: 205 5 433 697 993 304

СТЕНЫ, ФУНДАМЕНТЫ Бетонные блоки Бетонные блоки: класса 15 МПа, по запросу класса 20 МПа. Применение: фундаменты, стены подвалов, фундаменты, т.е.для заборов, т.е. строительных элементов, для которых важна долговечность, а не самое главное теплоизоляция. Эти блоки позволяют строить стены толщиной 38 и 25 см. Продукт имеет сертификат заводского производственного контроля, выданный Институтом керамики и строительных материалов – Отделение бетона – CEBET в Варшаве.

Размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

38 x 25 x 12

60

24

1440

(CM)

(KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG. )

Блоки шлакобетонные Блоки шлакобетонные: блоки из легкого бетона – шлакобетона, применяются для возведения этажных стен выше уровня земли.

размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

Размеры

Упаковка (ПК / поддон)

(ПК / Кг)

Веса

Паллет).

38 x 12 x 21

100

10

1000

38 x 25 x 21

50

19

950

(см)

(KG)

(CM)

))

(кг)

3

ПОЛЫ Потолок TERIVA: балки и плиты Teriva являются одними из самых популярных потолков, используемых в жилищном строительстве. Он легкий и простой в установке. Он состоит из балок перекрытия с пространственной фермой и пустотелых кирпичей из легких заполнителей. После обустройства балок и пустотелых кирпичей все заливают бетоном. Продукция имеет Сертификат заводского производственного контроля, выданный Институтом керамики и строительных материалов «ЦЕБЕТ». Технические параметры перекрытий Teriva:

Тип потолка

Пролет балок (м)

Расстояние между балками (см)

Конструктивная высота потолка

Толщина бетона (см)

Ориентировочный расход бетона

3

3 1 м2 потолка (кг)

(м³/м²)

(см)

Допустимая постоянная нагрузка на потолок кН/м²

Допустимая переменная нагрузка на потолок кН/м²

TERIVA 4.0/1 (I)

1,50 – 7,20

60

24

3

0,0465

268

1,5

4

Teriva 4.0 / 2

1, 50 – 8,009

03 60

60 60 60 60 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6

6

6

6

69000 27666 260303 6

0309000 260303 69002. 30

4

0.062

315

1.5

4

TERIVA I BIS

1.50 – 7.20

45

26.5

3

0.075

357

1.54

–

TERIVA 6.0 (II)

1.50 – 7.80

45

34

4

0.097

400

3

6

TERIVA 8.0 (III)

1.50 – 7.20

45

34

4

0.097

400

5

8

Размеры пустотелых кирпичей высота ширина длина

Расход пустотелых кирпичей на 1 м2 перекрытия

перекрытия Тип

3 пустотелых блока /

4 блока пустотелых блоков 0 0 0 0 4 блоков.

(см)

(см)

(см)

(шт.)

21

52

24

6.7

Teriva 4.0 / 1 (I)

Размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

.

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

21 x 52 x 24

72

14

1008

21 x 52 x 24

9000 3

21 x 52 x 24

9000 3

21 x 52 x 24

9000 2

12

864

(см)

(кг)

(см)

(кг)

Teriva 4,0 / 2 – блоки пола 260 ± 3 155 63

Тип блока из 60003

Teriva 4. 0/2

(см)

(см)

(см)

26

52

24

Потребление блока на 1 м2 из потолка (ПК)

6.7

Demensions

(ПК)

6.7

. ПК / поддон)

(ПК / кг)

Вес

Вес поддона

Размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

26 x 52 X 24.

60

16

960

26 x 52 x 24

60

14

840

(см)

4

Размеры положительных блоков.

(кг)

(см)

(кг)

ТЕРИВА И БИС ПОТОЛКИ – пустотелые потолочные блоки Размеры блоков высота, ширина, длина (см) (см) (см)

Тип блока пола

Teriva I BIS

23,5

37

24

Бетонное потребление на 1 м² с потолком (ПК)

8.9

Dimensions

. (шт/поддон)

(шт/кг)

Вес

Вес поддона

Размеры

Упаковка (шт./ pallet)

(pcs / kg)

Weight

Pallet weight

23. 5 x 37 x 24

90

13

1170

23.5 x 37 x 24

90

10

900

(см)

(кг)

(см)

(кг)

TERIVA 6.0, 8.0 (II, III) – напольные блоки Размеры блоков высота ширина длина (см) (см) (см)

195

Тип блока пола

30

37

24

9,3

42

63

Teriva 6.0, 8,0 (II, III)

Расход пустотелого кирпича на 1 м² перекрытия (шт)

Габаритные размеры

Упаковка (шт/поддон)

(шт/кг)

Вес

Вес поддона

размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

30 x 37 x 24

72

14

1008

30 x 37 x 24 0003

70003

1008

30 x 37 x 24 0003 9000 2 7000 70003

30 x 37 x 24 0003

7000 70003

30 x 37 x 24 0003

7000 70002 1008

30 x 37 x 24 0003

70003

1008

30 x 37 x 24 0003

70003

11

864

(CM)

Стадии бетонирования потолок теривы:

1

(кг)

(см)

2

(кг)

5

5

(кг)

5

5

5

балки Терива балки перекрытий: состоят из опоры сечением 4×12 см, в которую встроена пространственная стальная ферма с сечениями стержней в соответствии с конструктивными расчетами перекрытия. Балки производятся стандартной длины от 1,5 м до 8 м в модулях через каждые 30 см. Другие длины доступны по запросу.

Балки должны располагаться по оси через каждые 60 см. При расположении балок проверьте расстояние между ними, положив между ними по одному кирпичу на каждом конце балки. Минимальная опора бруса на стену должна быть 8 см. Концы балок должны опираться на слой цементного раствора класса не ниже М10.

При устройстве перекрытий следует применять монтажные опоры, отстоящие друг от друга на расстоянии не более 2 м, т.е.(рис):  для модульного пролета потолка lm ≤ 4,0 м – 1 опора,  для модульного пролета потолка 4,0 м

Потолки с пролетом 6,3 м требуют обратного прогиба стрелки (изгиб вверх по отношению к неподвижные опоры потолка) на величину 15 мм. Перед укладкой балок следует выровнять неподвижные и монтажные опоры. Длина луча, требующая использования обратной стрелки терива 4,0 / 1 терива 4,0 / 2 терива 6,0 терива 8,0

≥6,3 ≥7,2 ≥7,2 ≥6,3

Цемент -растяжение> 8 см

2 CM L ”3,9 M

4,0

2 CM L” 3,9 M

9000 2,0 ,0

2 CM L

l> 6,0 м

6

ОПАЛУБКА ПУСТАЯ Блоки опалубки

НОВИНКА

Блоки опалубочные: Легкобетонные элементы на основе керамзита, обеспечивающие улучшение строительных работ и значительное снижение затрат, дополнительно армированные дисперсной арматурой, бывшие в употреблении для выполнения кольцевых балок в перекрытиях TERIVA, других балочно-реберных перекрытиях, монолитных перекрытиях и многопустотных перекрытиях. Основное их преимущество – полное устранение необходимости в опалубке и запирании балок перекрытий для изготовления опущенной балки. Блоки опалубки позволяют подрядчику, среди прочего: снизить трудоемкость и затраты на изготовление угла за счет исключения необходимости подрезки арматуры или опалубки, повысить прочность опалубки в самом углу венца, повысить безопасность при проведении строительных работ, улучшить эстетику и точность потолочного штапика,

   

Опалубочный блок типа L и C

0

200-410 *

200-410 *

Элемент, используемый для облицовки опалубочных блоков плиты без необходимости деревянной опалубки, а также для запирания потолочных балок, чтобы сделать венец опущенным ниже опорных балок.

0

50

70

70 240 **

240 **

50

0

25

0/

25

180/240/3003

25

180/240/3003

180/240/3003

25

180/240/3003

25

180/2403

25

. – возможность адаптации к любому типу потолка ** – возможность адаптации к любому типу стены

Блок опалубки угловой (наружный угол) 360

200-410 *

30

50

*

0 3 *

0

70

24

240 **

* – можно адаптировать к любому типу потолка ** – можно адаптировать к любому типу стены

Угловой опалубочный блок (внутренний угол) 360

0

410 *

36

70

*

240 **

0 *

24

* – можно адаптировать к любому типу потолка ** – можно адаптировать к любому типу стены

7

СТР OPY

ДСП перекрытия Плиты заполнения ДСП – предназначены для изготовления балочно-плитных балочно-плитных перекрытий со стальными двутавровыми балками.Щиты ДПС имеют прямоугольную форму, усилены в продольном направлении тремя ребрами и на обоих концах имеют углубление для поддержки нижней полки стального двутавра. Продукт имеет национальную декларацию соответствия. Параметры плит перекрытий ДПС: – длина: 0,80; 0,90; 0,95; 1,00; 1,05; 1,10; 1,15; 1,20; 1,25; 1,30; 1,50 м, – ширина: 400 мм, – толщина: 50 мм (по ребрам 80 мм), – углубление для опоры на балку: 25 х 40 мм.

Index name

Board type WPS 80

WPS 90

WPS 95

WPS 100

WPS 105

WPS 110

WPS 115

WPS 120

WPS 125

WPS 130

Assembly weight

(kg)

52

58

61

64

67

71

74

77

80

83

96

96

volume (m3 )

0.020

0.022

0.024

0.025

0.026

0.027

0.028

0.030

0.031

0.032

0.037

161.1

160

159.5

161.4

160.9

160.4

160

159,63

160

Вес плиты

(кг/м²)

Балка перекрытия Бетонирование балки

Плита ДСП

Проволочная сетка

Цементный раствор

Монтаж плит ДПС – Плиты ДПС укладываются вручную или с использованием соответствующего монтажного оборудования, плотно друг к другу, на нижние опоры I стальные балки фасонного профиля. После того, как вся поверхность потолка покрыта досками, стыки между краями досок и сторонами балок заполняются цементным раствором.

8

СТАЛЬНЫЕ ИЗДЕЛИЯ Прямая арматура Прямая арматура: предлагаем арматуру из гладкой и ребристой стали сечением от 6 до 25 мм.

Сборная арматурная сталь Сборная сталь: на гибочных станках с компьютерным управлением изготавливаются готовые элементы из ребристой или гладкой стали в диапазоне диаметров от Φ 6 до 32.

и

Сетка арматурная сварная: из проволоки диаметром Ф 3 -12, марок Ст3СИ-б-500 и БСТ 500 м.

Профили холодногнутые (квадратные и прямоугольные) Профиль

Профиль Профиль Профиль Профиль Профиль Профиль Профиль Профиль Профиль Профиль

закрытый закрытый закрытый закрытый закрытый закрытый закрытый закрытый

размеры

квадратный квадратный квадратный квадратный квадратный квадратный квадратный квадратный квадрат

20 25 30 30 40 40 40 50 60 80 100

2 x3 x3 x2 2 х x 9 x0 x0 x0 x 2, 00 мм 25 x 2,00 мм 30 x 2,00 мм 30 x 3,00 мм 40 x 2,00 мм 40 x 3,00 мм 50 x 2,00 мм 60 x 3,00 мм 80 x 3,00 мм 100 x 3,00 мм

Профиль Профиль Профиль

закрытый закрытый закрытый закрытый

Размеры

прямоугольный прямоугольный прямоугольный прямоугольный прямоугольный прямоугольный

40 х 20 х 2,00 мм 40 х 27 х 2,00 мм 50 х 30 х 2,00 мм 60 х 40 х 2,00 мм 100 х 50 х 3,00 мм 120 х 120 х 3,00 мм

Кроме того, мы предлагаем черные трубы, листы и плоские бруски. Все элементы больших размеров импортируются по индивидуальному заказу. Элемент можно разрезать на любые размеры (как в разрезе, так и в листах).

9

Стальные продукты T

R

3,9 4,5 5,1 5,7 6,3 6,9 7,5

мм 5,9 6,8 7,7 8,6 9,5 10,4 11, 3

R1

A

2,3 2,7 3,1 3,8 4,1,1,5

2,3 2,7 3,1 3,8 4,1,1,5

2,3 2,7 3,1 3,8 4,1,1,5

2,3 2,7 3,1 3,8 4,1,5

2,3 2,7 3,1, 7,57 10,6 14,2 18,2 22,8 27, 9 33,4 2

3,9 4,5 5,1 5,7 6,3 6,9 7,5

г

U

кг / м 5,94 8,34 11,1 14, 3 17,9 21,9 26,2

м / м 0,304 0,370 0,439 21,9 26,2

м / м 0,304 0,377,9,9 21,9 26,2

м / м 0,304 0,377,9,9 21,9 26,2

м / м 0,304 0,37,9,9 21,9 26,2

м / м. 0,709 2

b4 tg

r2

y

A G U

= Площадь в см2 = Теоретический вес в кг/м = Боковая площадь в м2/м

A G U

3 = Площадь руды

3 м = боковая площадь Известна в м2/м

A G U

= Площадь в см2 = Теоретический вес в кг/м = Площадь поперечного сечения в м2/м distinguishing feature 24 24 27 27

cm 26 34 43 54. 3 65.3 78.1 91 106 118.4 131.4 149.1 161.3

mm HEB HEB HEB HEB HEB HEB HEB HEB HEB HEB HEB HEB

100 120 140 160 180 200 220 240 260 280 300 300

6 6.5 7 8 8.5 9 9.5 10 10 10.5 11 11.5

каталожный номер

b

ts

канал 50 канал 65 кесарево сечение 80 кесарево сечение 140 кесарево сечение 120 кесарево сечение 100 кесарево сечение -секция 180 C-секция 200

9000 2 мм 38 42 45 50 55 60 65 70 75

мм 5 5,5 6 6 7 7 7,5 8 8,5

2

10 11 12 13 14 15 16 17,5 18 19 20,5

G

U

KG / m 20.4 26.7 33.7 42.6 51.2 61.3 71.5 83.2 93 103 117 127

m / m 0.567 0.686 0.805 0.918 1, 04 1.15 1.27 1.38 1.5 1.62 1.73 1.77

Z

2

b4

r

tg

y

H

Y TS

B

Z

Обычные каналы Размеры TG = R1 мм 7 7,5 8 8,5 9 10 10,5 11,5

R2 мм 3,5 4 4 4,5 4,5 5,5 5, 5 6

A

.

G

U

cm2 7.12 9.03 11 13.5 17 20.4 24 28 32.2

kg / m 5.59 7.09 8.64 10.6 13.4 16 18.8 22 25.3

m2 / m 0.229 0.273 0.312 0.372 0.434 0.489 0.546 0.611 0.661

b * 1

Z

tg

r1

ez y

y

h

ts r2 b

Z

Kronownia 900 equilateral

10

50x50x5 50x50x6 50x50x7 60x60x6 60x60x7 80x80x8 100x100x10 120x120x10

5 6 7 6 7 8 10 10

r

A

G 7

12 U

12

4.8 5.69 6.56 6.91 9.03 12.3 19.2 23.2

kg / m 3.77 4.47 5.15 5.42 7.09 9.63 15 18, 2

m2 / m 0.194 0.194 0.194 0.233 0.233 0.311 0.39 0.469

mm

r

r1

y

a G U

r

g

x

R2

x

O

Угол угла углового угла угла угла углового угла Сечения Секция Секция Секция

Маркировка маркировки

y

o

= поперечное зона в CM2 = вес 1 М в кг = боковая площадь в м2 / м

БЕТОН, РЕМОНТ, СТАБИЛИЗАЦИЯ обычный: производится на двух современных бетонных заводах в соответствии со стандартом PN-EN 206-1: 2003. Доступны марки бетона С8/10 – С30/37 (В7,5 – В37). По индивидуальному заказу также производим бетон: напольный, водостойкий, морозостойкий и др. с классом прочности до С35/45 (В45). Продукция имеет Сертификат производственного контроля, выданный Институтом керамики и строительных материалов – Отделение бетона – CEBET в Варшаве.

 Бетоновоз – 14 автобетоносмесителей вместимостью 7 и 9 м3  Бетоноперекачивающий – 4 насоса и бетононасос с возможностью подвоза бетона на высоту до 36 м – с дальности 36 м по запросу .Класс бетона

(в соответствии с PN-EN 206-1)

C8 / 10 C12 / 15 C16 / 20 C20 / 25 C25 / 30 C30 / 37

Полистиролбетон Полистиролбетон: это жидкий цементный раствор с добавление специально подготовленного пенополистирольного заполнителя. Производимые объемные массы (кг/м3): 200, 350, 500, 700, 900. Основные преимущества полистирола:

        

аж в 12 раз легче бетона (200 – 900 кг /м3), нет необходимости усиливать фундаменты при реконструкции, быстро твердеет (следующий слой через 24 часа. ), аж в 30 раз лучшие теплоизоляционные свойства по сравнению с бетоном, снижение уровня шагового шума дельта Lw = 12 дБ (слой 5 см/500 кг/м3), степень реакции на огонь – Е – от объемного веса 350 кг/м3, реакция на огонь – А1 – от объемного веса 900 кг/м3, высокая гибкость, амортизирует удары, не крошится, устойчив к грызунам и плесени.

Стабилизаторы цементно-песчаные Стабилизаторы цементно-песчаные: производимые сухие песчано-цементные смеси идеально подходят в качестве балласта для незатвердевших оснований, напримерперед мощением. Возможны следующие пропорции: (другие пропорции по индивидуальному заказу)

Тип стабилизации

цементно-песчаная

Пропорции

1:2

1:3

1:4

0 10 0 7 0 1:4 : 8

1: 9

1:10

1:12

RM 1,5-2,5 МПа

RM 2,5-5,0 МПа

11

, кристальные обли профильные железобетонные балки высотой 19 см и шириной 9 см.Из них делают перемычки над дверными и оконными проемами на внутренних и наружных стенах. Примеры расположения балок в стенах показаны на чертежах ниже. Размеры доступных перемычек и их применение к конкретным проемам показаны в таблице ниже. Продукт имеет сертификат заводского производственного контроля, выданный Институтом керамики и строительных материалов – Отделение бетона – CEBET в Варшаве.

Тип марки

Длина

N / 120 N / 150 N / 180 N / 210 N / 240 N / 270 S / 300

119 149 179 209 239 269 299

(см)

Высота (см)

(см)

61

81

91 111 121 141 151 171 181 211 241 249 262

19 19 19 19 19

375

A) Внутренние стены

375

A). Наименование

Толщина

Песок мытый острый

0-2 2-8 8-16 2-16 16-32 0-31,5 0-63 10-31,5 (клин) 31,5-63 (щебень) 0,4 4-8 8-16

Гравий

Несортированный сланцевый (берга) Доломитовой заполнители Расширенную глину – керамический заполнитель

12

(мм)

B) Внешние стены

Вентиляционные вентиляционные вентиляционные отверстия

. агрегатные и предназначены для самотечных вентиляционных стояков.Они используются в индивидуальных и многоквартирных домах, а также в общественных зданиях. Блоки просты в монтаже, обработке, обладают хорошими тепловыми, акустическими и влагостойкими свойствами. Эти пустотелые кирпичи нельзя использовать в качестве дымовых или вытяжных труб, а также в помещениях, где образуются вредные газы или пары! Готовые вентиляционные стояки следует оштукатурить цементно-известковой штукатуркой с применением ограждений из гипсокартона.Вентиляционный стояк также следует оштукатурить перед началом монтажных работ. Над поверхностью кровли вентиляционные стояки должны быть покрыты клинкером или, после сетки с сеткой Рабица, оштукатурены цементно-известковой штукатуркой. Сверху следует закрыть стояки и сделать боковые отводы.

Блок Тип

Размеры полого блока

Размеры протока

Упаковка

W1

20 x 25 x 24,5

12 x 17

W2

36 x 25 x 24,5

12 x 17

W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-

36 x P

46 x 20 x 24. 5

W3 W4

Weight

Pallet weight

80

7

560

50

12

600

60

12

720

52 x 25 x 24,5

12 x 17

40

16,5

660

68 x 25 x 24,5

12 x 17

20

21

420

(CM)

(PCS./ поддон)

(ПК / кг)

(кг)

40

(см)

170 250

170

40

40

250

W2 / W2-P W.W1

4002 250

W2 / W2-P W.W1

4003 400002 250

W2 / W2-P W.W1

40302

W2 / W2.

120

40

120

40

40

40

360

40

40

200

200

120

40

40

40

40

170

40

460

W4

40

120

40

120 520

40

120

40

40

250

40

40

40

40

170

40

W3

40

120

40

120

40

120

40

120

40

6803

6000 2703

40

6803

9000 270 2 40 130003 7000 270

40

70003 60002 6000 270

40

400003 70002 600020

40

40

70002. .

Профессиональная лестница FARAONE DOMUS 7 ступеней (рабочая высота: 3,36 м) 99675023 | Ножничные подъемники, тележки, тележки, лестницы \ Лестницы | камин | камины | печи для коз | отдельностоящие печи | печи-камины

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Количество ступеней 90 010	7
A [см]	336
B [см]	156
С [см]	37
Г [см]	58
E [см]	135
F [см]	230
Вес [кг]	11,6
Рабочая высота	3,36 м
Глубина ступеней	13 см
Размеры платформы	27 х 27 см
Вес	11,60 кг

Профессиональные складские лестницы Серия FARAONE DOMUS – одна из базовых складских/монтажных лестниц итальянского производителя. Лестницы DOMUS предназначены для интенсивных и профессиональных монтажных или складских работ. Благодаря рифленым ступеням шириной 13 см лестница безопасна и эргономична. Прочная и долговечная конструкция, специальная авиационная система сборки ступеней обеспечивает 100% безопасность при использовании лестницы.

Для повышения комфорта и эргономики использования лестница оснащена практичной сумкой для инструментов.

Наиболее важные технические параметры:
– максимальная нагрузка: 150 кг
– размеры рабочей площадки: ширина – 27 см x глубина – 27 см
– складная для транспортировки и хранения
– очень широкие противоскользящие ступени – до 13 см!
– легкий (удобный для переноски)
– практичная сумка для инструментов на молнии
– сертификат EN-131
– гарантия производителя 5 лет
– возможность приобрести: 4 самоблокирующихся колеса и поручень для облегчения подъема

Профессиональная лестница FARAONE DOMUS 7 ступеней – рабочая высота 3,36 м

Одним из необходимых инструментов для проведения различных видов ремонтных работ является лестница. При выполнении работ на высоте стоит позаботиться о собственной безопасности и сохранности окружающей среды. Поэтому следует выбирать прочную, устойчивую к повреждениям и определенному весу лестницу.

Инструменты, представленные в нашем ассортименте, соответствуют всем необходимым стандартам, универсальны в применении и доступны по выгодным ценам. Это подходящее оборудование для внутренней и внешней реконструкции. Наши лестницы произведены производителями, известными на строительном рынке и отличающимися лучшими решениями.

Акция! “Бесплатная доставка по всей стране”
Таким образом, мы доставляем этот товар бесплатно в любую точку Польши.
“Большинство товаров отгружаются в течение 24 часов после проверки наличия на складе!”
После заказа (в рабочее время) сотрудники склада проверяют наличие заказанного товара на складе и отвечают по электронной почте или по телефону.

Акция на отправку фото!!!
Сфотографируйте этот товар За каждую фотографию, представленную на сайте магазина, вы получите 20 злотых.
10 фото – скидка 200 злотых. 15 фотографий – скидка 300 злотых.
Фотографии должны быть отправлены на адрес электронной почты: с нашим номером заказа.

.

Регулируемая телескопическая алюминиевая лестница + сумка (рабочая высота: 5,7 м) 99674990

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Общая длина: 440 см
• Рабочая высота: 570 см
• Размеры в упаковке: 500 x 100 x 940 мм
• Вес: 12,00 кг
• Максимальная грузоподъемность: 150 кг (в соответствии с EN-131)
• Расстояние между перекладинами: 30 см

Телескопические лестницы марки

— это комплексные и многофункциональные решения.Имеющиеся в нашем предложении телескопические лестницы – это удобные и универсальные конструкции, отличающиеся высоким качеством и доступной ценой. Благодаря продуманной конструкции лестницы в сложенном виде занимают очень мало места, их удобно хранить и легко транспортировать. Благодаря компактным размерам в сложенном виде и малому весу наши телескопические лестницы можно использовать в любой мастерской.

Регулируемая телескопическая алюминиевая лестница, длина 440 см + сумка + стабилизатор

Транспортировочная сумка с ручкой через плечо и стабилизирующей перекладиной в комплекте!

Преимущества:

• легкий и прочный
• раскладывание и складывание без усилия
• очень маленькие размеры в сложенном виде
• регулировка высоты по желанию
Лестница
• поставляется в картонной коробке.

Одним из необходимых инструментов для проведения различных видов ремонтных работ является лестница. При выполнении работ на высоте стоит позаботиться о собственной безопасности и сохранности окружающей среды. Поэтому следует выбирать прочную, устойчивую к повреждениям и определенному весу лестницу.

Инструменты, представленные в нашем ассортименте, соответствуют всем необходимым стандартам, универсальны в применении и доступны по выгодным ценам. Это подходящее оборудование для внутренней и внешней реконструкции.Наши лестницы произведены производителями, известными на строительном рынке и отличающимися лучшими решениями.

Акция! “Бесплатная доставка по всей стране”
Таким образом, мы доставляем этот товар бесплатно в любую точку Польши.
“Большинство товаров отгружаются в течение 24 часов после проверки наличия на складе!”
После заказа (в рабочее время) сотрудники склада проверяют наличие заказанного товара на складе, и отвечают по электронной почте или по телефону.

Акция на отправку фото!!!
Сфотографируйте этот товар За каждую фотографию, представленную на сайте магазина, вы получите 20 злотых.
10 фото – скидка 200 злотых. 15 фотографий – скидка 300 злотых.
Фотографии должны быть отправлены на адрес электронной почты: с нашим номером заказа.

.

– OLX.pl

Другие объявления Найдено 97 объявлений Найдено 97 объявлений Ваше объявление находится вверху списка? Выделять!
90 125
		90 135 800 злотых / день 90 136 Вести переговоры

. 90 000 типов и свойств. Какие бывают виды стальной балки балки

Несмотря на снижение затрат в строительной сфере, расходные материалы по-прежнему приносят вполне приличный доход компаниям, производящим стройматериалы. Сейчас многие покупают необходимые материалы для самостоятельного строительства, это же касается и металлических балок, металл один из самых прочных и доступных для фундамента и каркаса здания.

Что такое балки и из чего они сделаны

Балка является важным элементом конструкции, ставится для повышения устойчивости и усиления конструкции … Металлические балки чаще всего изготавливаются из стали, их действие направлено на изгиб. Если конструкция слишком массивная, изготавливают двутавровое сечение, имеющее вид двух соединенных букв Т. Благодаря такому сечению нагрузка на материал распределяется равномерно, а сопротивление увеличивается.
Балки изготавливаются не только из металлических соединений, они бывают еще и деревянными, используются в более простой конструкции, их нельзя делать с разными типами сечения, поэтому они из обычного дерева разной длины и ширины.

Типы и свойства

Балки различают по размерам, им присваиваются номера, по которым можно индивидуально подобрать нужные характеристики для строительства:

• Размер “10” – самый маленький по стандарту, служит полом, укрепляет подвижные части в зданиях. Их можно использовать в качестве направляющей конструкции для лифтов, если они небольшие.
• “12” – балка будет немного больше и соответственно выдержит большее давление. Чаще всего используется в качестве основы для рам, монтируемых в механизмах и машинах.
• Номер «14» более массивен и позволяет создавать более нагруженные перекрытия, его устанавливают в железобетонные конструкции, такие как часто размещают в промышленном строительстве.
• Балка «16» отличается своей прочностью и уже может быть полноценной опорой, ее устанавливают не только для обеспечения устойчивости стреляющих балок, но и для перемещения магазинного транспорта по железнодорожным путям.
• Брус «18» можно использовать при строительстве зданий, создавая надежную опору. Когда вам нужно подпереть большие машины или обеспечить устойчивость на больших площадях.
• Цифра «20» уже входит в число больших балок, может быть основанием колонны или рамы для машиностроения.
• “25” – не так часто используется в домостроении, но иногда будет надежным для любого грузоподъемного механизма, даже больших кранов.
• Номер «30» также служит подъемной базой, но в отличие от «25» он шире и длиннее для большей устойчивости к большим нагрузкам.

Алюминиевые и стальные полы, их плюсы и минусы.

В строительстве также часто используется алюминий , а точнее его сплавы, он достаточно устойчив к воздействиям окружающей среды, но не умеет выдерживать такую ​​устойчивость под нагрузкой … По сравнению со сталью они легче и тоньше, но чаще приходится их утолщать для увеличения прочности. При возведении конструкции могут быть использованы оба материала, в зависимости от размера конструкции, так как промышленное производство – это более масштабные работы с крепкими укреплениями, но из алюминия можно собирать небольшие постройки, он экономичен и прост в эксплуатации.

Есть одна важная функция – металл плавится под воздействием высоких температур он буквально плавится с образованием однородной массы не подлежащей восстановлению, в то время как алюминий при нагревании не превращается в расплавленную лужу, а наоборот , при понижении температуры возвращается к нормальной форме. Конечно, не каждая производственная среда имеет температуру 80 градусов, поэтому при обычном нагреве она не испортится. По химическим определениям железо имеет более благородные соединения, а алюминий не снискал одобрения химиков.

Есть такое понятие как модуль упругости, он отвечает за стойкость материала к регенерации после высокого давления, т.е. если действие балки направлено на изгиб, то она не должна изгибаться, поэтому чем больше давление, тем модуль упругости должен быть выше. Алюминиевые сплавы имеют модуль упругости 70000 МПа , что в три раза меньше, чем у железа. На этой основе строится план расположения балок, рассчитывается их несущая способность.

Формы, толщина и высота

Разница в форме и размерах определяется количеством выпускаемых балок, они могут быть как малыми и узкими со сплошной формой, так и массивными двутавровыми балками, которые легко распознать как опору для больших рабочих кранов.Индивидуальное изготовление дает возможность заказать основу для подвижных конструкций с конкретными показателями и формами. Главное, чтобы высота всегда была увеличена в 1,5 раза, это уйдет на усадку и прочие строительные работы.

Использовать

Основное назначение металлических полов – Промышленное строительство , отличается от специальных гражданских требований. Чаще всего у застройщиков для этих зданий уже есть готовый план, поэтому проблем с наброском проекта не будет, но для такой отрасли материал должен иметь все согласования, ведь конструкции будут использоваться для массового скопления людей или больших заводы, которые проверяются на прочность извне, правительственные учреждения.

При этом сложные металлоконструкции доступны для действительно крупных заказчиков, их цена довольно высока, а в гражданском строительстве чаще всего используется алюминий, хоть он и не такой прочный, но не нужно тратиться на дополнительные защита, антикоррозионная обработка, а материал выдерживает нормальную нагрузку жилого дома.

Возведение любого, даже самого маленького сооружения невозможно без применения ряда элементов, которые в строительстве зданий издавна именуют так называемымиОсновные элементы. Одним из так называемых базовых элементов можно назвать обычную металлическую балку. Представляет собой Н-образное металлическое изделие, которое активно используется в различных областях строительства для создания мостовых конструкций, подвесных путей, опор, перекрытий, а также различных видов металлоконструкций.

Если говорить о функции этого элемента, то его основная задача – выполнять роль опоры для всей конструкции. В жизни мы можем встретить его как пол и крышу.А если, например, использовать так называемую 2-Т балку, то можно быстро сделать простой, но крайне эффективный реечный кран, который позволит перемещать крупногабаритные грузы. Для этих же целей используется стоечный профиль типа направляющих или реек. Кроме того, его конфигурация позволяет использовать его для прокладки железнодорожных сообщений.

Что это такое

В настоящее время существует несколько категорий балок, выпускаемых крупными предприятиями:

• Двутавр изготовленный по ГОСТ;
• сварной;
• из стали;
• Тавровая;
• из металла;
• двутавр сварной.

Также они могут различаться по ряду характеристик: толщине полок и стенок, расположению кромок, технологии производства и т.д. Если говорить об основных характеристиках, то балки бывают:

• Горячекатаная сталь;
• Двутавры стальные;
• Двутавр из низколегированной и углеродистой стали.

• с параллельным шрифтом. Сюда входят нормальные балки, балки с широкими полками и колонны;
• со скошенными краями.Они общие и уникальные;
• специальный из стали;
• Сталь горячекатаная;
• изготовлен из низколегированной углеродистой стали высокой плотности.

Следует сказать, что все тавры 2 категории делятся на 2 категории по способу производства. Первые горячекатаные балки получают при пропускании нагретых заготовок через валки прокатного стана. Второй вид изделий изготавливается по сварной технологии, когда лист разрезается на куски, а затем так называемаявыполняется прихватка, а затем сварка.

Кроме того, стальные балки с параллельными сторонами делятся на три группы:

• нормальный;
• с широкими полками;
• категория столбца.

Балки со скошенными кромками подразделяются на:

• равнина с уклоном 5-11%;
• спец.

Последний, в свою очередь, может относиться к категории:

• М. Это стальные изделия, предназначенные для создания подвесных путей.Уклон внутренних кромок здесь будет не менее 5 процентов;
• C. Металлические изделия, используемые для укрепления шахтных стволов. В этом случае уклон будет не менее 11 процентов.

Если Вас интересует балка стальная качественная в Ростове , вы можете недорого купить в “Stalowa Firma Przemysłowa” в короткие сроки.

Где еще можно использовать такие устройства?

Продолжая тему назначения стальных балок, скажем, что они используются не только как неотъемлемые элементы при строительстве промышленных, общественных и других объектов.Часто они также играют роль конструктивных элементов кровли, могут выступать частью перекрытий между этажами, а также составлять основу подкрановых мостков. Двутавровые балки часто используются для создания колонн и перекрытий. Они также используются в стальных фермах перекрытий. Широкое использование этого вида балок объясняется тем, что их изготовление достаточно простое, а в эксплуатации они относятся к категории очень надежных.

Популярны также изделия из низколегированной стали

.Химический состав при их создании обязательно должен соответствовать нормам ГОСТ. Отдельно следует сказать, что номер металлического бруса указывает на его условный размер в сантиметрах. Самое маленькое число десять, а самое большое сто. Создание балок с другими свойствами возможно только по специальному запросу. Размером рассматриваемого стального изделия является величина между наружными кромками его полок.

Обычно балка находится в горизонтальном положении, воспринимая вертикальную боковую нагрузку от веса.Но нередко приходится учитывать влияние ряда гипотетических горизонтальных сил поперечного типа. В качестве примера можно назвать ветровую нагрузку с учетом возможного землетрясения.

Данное изделие под нагрузкой воздействует и на опоры, которыми могут быть колонны, стены, подвесы или просто балки. Затем нагрузка идет дальше и в ряде случаев воспринимается различными работающими на сжатие элементами конструкции – опорами. Отдельно можно сказать и о случае стропильной конструкции, в которой стержни опираются на балку в горизонтальном положении.

Также следует сказать, что прочностные свойства изделия зависят от следующих физических параметров:

• материал, из которого он изготовлен;
• длина;
площадь
• , а также форму сечения;
• , как он привязан к другим элементам.

Где купить качественные стальные балки?

Если говорить о том, где купить качественную стальную балку в Ростове, то это можно сделать в «Стальной промышленной компании».Здесь продаются только качественные балки, изготовленные из прочных металлов с высокими свойствами, прошедшие проверку на прочность и дефектность. Здесь также можно изготовить ряд балок на заказ, если вам нужны нестандартные решения в этом вопросе. При этом цена балки в «Стальной Промышленной Компании» вполне доступная, что объясняется отсутствием посредников в реализации балки заказчику.

Балка металлическая относится к особому виду качественного металлопроката и в основном используется для создания большепролетных конструкций промышленных зданий, что позволяет значительно снизить общую нагрузку на основание конструкции.Сегодня это один из важнейших элементов любого рабочего места, мостиков, полов и других металлоконструкций.

Каждый вид данного товара имеет свои индивидуальные особенности, которые позволяют сделать правильный выбор. Он должен соответствовать техническим характеристикам, чтобы можно было создать желаемый дизайн. Металлические балки широко используются в современном строительстве. Его выбор производится по таким критериям, как размеры стен, полок и тип.

Металлическая балка производится двух основных типов.Основное отличие заключается в разной форме его поперечного сечения – это тавровая и двутавровая балка. При взгляде с торца тавровая балка выглядит как буква «Т», а двутавровая — как буква «Н» или перевернутые буквы «Т», которые, кстати, и дали ей название . Основная область применения тех и других – в качестве несущих перекрытий зданий и сооружений различного назначения.

В строительстве металлическая балка способствует перераспределению нагрузки на несущие конструкции.Затем его равномерно переносят на металл, представляющий собой своеобразный строительный каркас, который постепенно заполняется другими конструкционными строительными материалами. Поэтому к изготовлению этого элемента предъявляются особые требования. Этот вид катанки классифицируется по техническим признакам:

по форме;

по толщине полок и стенок;

в зависимости от положения края полки;

в зависимости от материала, использованного для его изготовления.

Причем балка металлическая различается по назначению и способу производства.

Балкой можно назвать тип балки, которая имеет разные размеры и сечения. Он был специально разработан, чтобы иметь возможность равномерно распределять нагрузку на несущие конструкции по всему периметру строящегося здания. В последнее время получил распространение металл, который широко применяется при строительстве путепроводов, мостов, ангаров, складских помещений, не говоря уже о промышленных и гражданских объектах.

Важным моментом при выборе конструкции является правильный расчет металлической балки. Вне зависимости от материала, вида сечения и типа конструкции его расчет ведется по одному алгоритму. Сначала составляется расчетная схема, а затем определяются внутренние усилия. Следующим шагом является выбор сечения балки по внутренним силам, а на последнем этапе проверяются все полученные результаты. Проверка позволяет увеличить или уменьшить поперечное сечение для получения оптимальной степени прочности.

Разновидности двутавровых балок

Двутавр – катаный или сварной профиль, имеющий в сечении форму буквы « н», и используются в качестве ответственных несущих конструкций. Стальная двутавровая балка – более выгодный вариант по конструкции, по сравнению с квадратным профилем соответствующего сечения конструкция более прочная и легкая. Такие балки используются там, где требуется повышенная устойчивость к статическим и динамическим нагрузкам. Лучезарно улыбаюсь Широко применяется в производстве различных металлоконструкций и конструкций для гражданского и промышленного строительства, эстакад, мостов, полов шахт, в автомобильной промышленности и частном строительстве, для армирования железобетонных изделий, в железнодорожная отрасль. Для каждого вида работ доступны различные балки, отличающиеся углом наклона краев полок, толщиной стали, соотношением длин между соединительными элементами. Все типов балок классифицированы по стандартам качества.

Двутавровые балки подразделяются на:

Балки с параллельными гранями полок по двутавру ГОСТ 26020 -83 и СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные горячекатаные двутавры с параллельными кромками полок высотой до 1000 мм и шириной до 400 мм.

Двутавр СТО АЩМ 20-93 – СТО АСЧМ 20 распространяется на двутавры горячекатаные с параллельными кромками полок из нелегированной и низколегированной стали.

В зависимости от соотношения размеров, формы профиля и условий применения эти двутавры в свою очередь подразделяются на:

нормальные двутавры – имеют индекс B (например, балка 20 B1, балка 25B1 , балка 30 B2, 40B1), балка с широкой полкой – имеет индекс Ш ( балка 25 1, двутавр 30 Ш1 , двутавр 35Ш2 , 45Ш3), колонна двутавр – имеет индекс К (20К1, двутавр 30К1 , 40К3) . Вот пример расшифровки обозначения балки 40Ш3:

цифра 40 – высота балки в см,

цифра после буквы –

2 – модификации, чем больше, тем тяжелее и толще двутавр б мелкий нормальный применяют для перекрытий, стен, лестниц, опор, при строительстве ферм, мостов, различных гидротехнических сооружений.Балки столбовые применяют в промышленном строительстве.

Двутавр низколегированный 09Г2С изготавливается в соответствии со СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придает двутавру повышенную прочность, стойкость к очень высоким (до +450 град. до +450 градусов С) до -70 градусов С) температуры, без трещин. Последнее обстоятельство позволяет использовать этот луч в условиях Крайнего Севера. Балки металлические 09Г2С нормальные, Балки широкополочные 09Г2С , Балки колонные 09Г2С .

Балки с уклоном внутренней кромки поясов: нормальная балка ГОСТ 8239 -89 и специальная двутавровая ГОСТ 19425-74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому их применяют при строительстве мостов и применяют в качестве перекрытий зданий.

ГОСТ 8239 на горячекатаную стальную двутавровую балку с уклоном внутренней кромки полок (уклон 6 – 12%) ( Размеры двутавра : двутавр 10, двутавр 12, двутавр 14, балка 16 , балка 18, двутавр 20).ГОСТ 19425 относится к:

а) двутавры горячекатаные для подвесных главных путей –

однопутные двутавровые балки – иметь индекс М, уклон кромок полок не должен превышать 12 %. Габаритные размеры балки : 18М, 20М, 24М, 30М связки , 36М, 45М Балки монорельсовые также используются для изготовления балочных кранов, козловых и мостовых кранов и электротельферов.

б) балки для армирования шахтных стволов –

специальные – имеют индекс С – с уклоном кромок не более 16%. Такие балки используют для укрепления сводов при прокладке тоннелей и шахт.

(c) специальные каналы.

Балки сварные изготавливаются из большей высоты изделия –

до 1500 мм и длиной до 16 м. Их применяют, когда в конструкции учитываются нагрузки, превышающие возможности прокатной балки. Балка сварная позволяет снизить расход, количество отходов и затрат металла, уменьшить вес металлоконструкции при сохранении несущей способности профиля. Такая стальная балка изготавливается строго на заказ и изготавливается на автоматизированных линиях по стандартам.Сварная балка применяется в каркасных, крановых и несущих конструкциях с большими пролетами. Компания ЗАО « Металлоторг » производит сварную балку производства на складах в Лобне и Твери из стали марок 3 и 09Г2с.

в науке ассортимент двутавра , размеры балки , Цена двутавра , Вес двутавра, вес погонного метра балки поможет наш сайт. Произвести расчет балки вы можете связавшись с нашими менеджерами, также вы можете купить балку двутавровую , балку перекрытия , оформить заказ и купить балку сварную купить балку 09Г2С , решить вопросы связанные с раскроем и доставкой оплаченного проката.

Двутавр – вид высококачественного проката, характеризующийся высокой несущей способностью. Он имеет узнаваемое Н-образное сечение, определяющее технические характеристики продукта. Один из самых востребованных материалов в различных отраслях промышленности.

Вы всегда можете проверить актуальные цены на новый двутавр и т.д. на нашем сайте.

Цель и область применения

Двутавры

применяются в качестве несущих элементов при возведении металлоконструкций и в крупнопанельном домостроении. Применение данного вида проката позволяет упростить конструктивные решения без потери несущей способности конструкции. Чаще всего двутавры используют для решения следующих технических задач:

Допускается применение данного типа балок при возведении любых конструкций, к которым предъявляются повышенные требования по несущей способности.Двутавровую балку рекомендуется размещать в теле бетонной конструкции, в случае открытой установки требуется обязательная защита от коррозии.

Преимущества продукта

Специфическая форма поперечного сечения обеспечила отличную несущую способность этого конструктивного элемента. По сравнению со стандартными прямоугольными профилями двутавровые балки обладают в 7 раз большей прочностью и более чем в 30 раз большей жесткостью. Конструктивно двутавр похож на швеллер, но последний в основном используется при возведении более легких конструкций, он не сможет эффективно работать при больших нагрузках.

Массовое применение двутавров определяется следующими преимуществами.

• Высокая устойчивость к деформации изгиба и кручения.
• Увеличенная грузоподъемность.
• Уменьшенный вес по сравнению с другими видами катанки с аналогичными техническими характеристиками.

Особенности производства

На практике существует два основных метода изготовления двутавровых балок.

1. Технология горячей прокатки, позволяющая производить продукцию в промышленных масштабах.
2. Производство двутавров на сварочных технологических линиях. Сварные балки отличаются более точной геометрией, однако при определенных технических параметрах уступают горячекатаным балкам.

Производство данного типа несущих элементов конструкций осуществляется с применением высокоуглеродистых низколегированных сталей, что определяет обязательную антикоррозионную обработку при открытой сборке.

Согласно ГОСТ 27772-88, регламентирующему производство горячекатаного профиля, для производства двутавров должна применяться сталь следующих марок: С 235, 245, 255, 275, 285, 345, 345К, 375 .

Существующие классы и соответствующие им ГОСТ

Все виды двутавров, изготавливаемых методом прокатки, можно разделить на три основных класса, требования к которым определяются действующими стандартами.

Изделия сварные изготавливаются по техническим условиям изготовителя ТУ У 01412851.001-95. Отдельные производители используют свои технические условия на изготовление того или иного типа двутавров.

По характеристике отдела различают следующие товарные категории:

• Балки с нормальной шириной полки (B).
• Двутавры с увеличенной шириной полки (W).
• Балка двутавровая колонная (К).
• Монорельсовые двутавры (М).
• Специальная серия штанг для особо тяжелых условий (C).

Производители отгружают партии, кратные измеренной неизмеренной длине двутавровых балок. Стандартные размеры подразумевают изготовление изделий длиной от 4 до 13 метров, изготовление балок, превышающих указанные параметры, можно наладить по согласованию напрямую с производителем.

Функции расчета требований

При определении количества материала, необходимого для различных конструкций, при выборе способа перевозки необходимо знать соотношение размеров и веса двутавров. Необходимость перевода одного значения в другое возникает и при разработке проектной документации.

Эту задачу можно решить с помощью онлайн-калькуляторов, а при их отсутствии рекомендуется использовать специальные таблицы, приведенные в нормативных документах.

Таким образом, для горячекатаных двутавровых балок соотношение показано в таблице ниже.

Для определения суммарной площади двутавров того же ГОСТа рекомендуем воспользоваться приведенной ниже таблицей.

Такие справочные данные значительно упростят расчет и разработку проектной документации.

Новые статьи .

Односторонняя монтажная лестница с двумя колесами (рабочая высота: 4,12 м) 99675100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Количество ступеней: 1×10 ступеней (9 ступеней + площадка)
• Длина в сложенном виде: 3,02 м
• Толщина в сложенном виде: 253 мм
• Общая ширина по низу: 666 мм
• Расстояние: 1,90 м
• Общая высота лестницы: 2,75 м
• Высота рабочей платформы: 2,12 м
• Вес: 15,00 кг
• Рабочий диапазон: 4,12 м
• Грузоподъемность: 150 кг/градус
• Декларация о соответствии EN-131
• Сертификат TÜV

Отдельностоящая профессиональная лестница с односторонним доступом + может использоваться как монтажная лестница, складская лестница и строительная лестница + колеса в стандартной комплектации.

Складская лестница, предназначенная для интенсивных ежедневных работ

Конструкция с усилением делает профессиональную алюминиевую лестницу продуктом, предназначенным для интенсивного и универсального использования – она ​​хорошо работает в качестве складской, монтажной или строительной лестницы. Материалы и комплектующие, а также высочайшее качество изготовления лестниц подтверждают удобство и безопасность работы, а также долговечность конструкции. Профессиональные лестницы также имеют заводскую гарантию до 7 лет!

• широкие алюминиевые профили для высокой структурной устойчивости,
• намного прочнее, устойчивее и долговечнее, чем обычная бытовая лестница
.
• предназначен для частого профессионального использования,
• размеры несущих конструкций лестницы: 85х20мм (профиль С),
• усиленный специальный строительный профиль (профилированный алюминий),
• толщина алюминиевой стенки 1.3 мм (адаптирован для профессионального использования),
• уровни, подвергающиеся наибольшему давлению, специально усиленные,
• первая ступень усилена четырьмя болтами,
• защита в виде полос, поддерживающих правильное расстояние между лестницами,
• удобный подъем благодаря ступеням конструкции без острых краев ,
• нескользящая, алюминиевая, рифленая ступеньки ,
• прочность ступеней приклепана несколько раз к косоуру лестницы,
• качество и мощность шарниров складных стальных лестниц,
• противоскользящая верхняя алюминиевая платформа 30х29см из гофрированного прочного листа,
• закрытие лестницы удобной системой и транспортировочным замком, обеспечивающим правильное позиционирование косоуров лестницы и в то же время предохраняющим алюминиевые профили от деформации,
• очень хорошее качество противоскользящих ножек, приклепанных к стрингеру (ножки сменные),
• ножек, фурнитура и ремни безопасности желто-черного цвета,
• торцевые заглушки на лестничные профили – защита от попадания грязи,
Лестница
• , соответствующая EN-131,
• ссылка TUV,
• стандартная комплектация с парой колесиков с креплением для лестницы на моделях с 7-10 ступенями,
• транспортировочные ролики – дополнительные аксессуары для 3-6 стремянок,
• можно дооснастить лестницы 2 шт. боковые ограждения для безопасности.

Качество и соответствие стандартам и сертификат TÜV

Отдельно стоящие профессиональные лестницы изготавливаются с соблюдением норм безопасности. Как сертифицированные и аттестованные продукты, они имеют юридические разрешения на их использование в работе, т.е.:

• Декларация о соответствии в соответствии со стандартом EN-PN-131
• Сертификат TÜV (подтверждает высокий уровень безопасности устройства)

Лестницы – это инструменты, приспособленные для интенсивного использования, напримерв на складе, в компании, на стройке или промышленном предприятии.

Промышленная лестница – хороший выбор не только для профессионалов

Вы не пожалеете. Этот выбор окупится для вас, ведь отдельностоящая лестница используется в профессиональных целях. Конструкция лестницы обеспечивает интенсивное повседневное использование, сохраняя при этом безопасность и комфорт благодаря используемым материалам.

Усиление бокового профиля + сплошная петля

Отдельностоящие лестницы – одно из лучших предложений на рынке. Лидерство дает им соотношение высокого качества и низкой цены. Лестницы имеют боковой профиль сечением 85х20мм и толщиной 1,3мм – он придает жесткость и делает работу стабильной, безопасной и комфортной. Для еще более надежного захвата использовано дополнительное оребрение основных профилей. А правильное складывание, облегчающее транспортировку и хранение инструмента, позволяет использовать прочные петли.

Удобство и хранение

Комфортное использование и хранение возможно благодаря продуманному и изысканному дизайну.Использование металлических петель, установленных сверху, позволяет складывать лестницу в горизонтальное положение. Мы получаем пространство, которое мы должны учитывать при транспортировке или хранении лестницы.

Прочный, долговечный и универсальный инструмент

Лестница как профессиональная лестница имеет очень прочную конструкцию. Вы можете использовать эту профессиональную лестницу на складе или на строительных площадках, где необходим правильный инструмент. Вы также можете использовать его в качестве инструмента для традиционных задач, таких как малярные работы, которые облегчаются широкими ступенями для облегчения подъема и спуска.

Ножки с нескользящими наконечниками

Концы лестницы в значительной степени способствуют безопасности лестницы. При выполнении работ, подъеме и спуске лестница должна оставаться неподвижной – этот фактор также доказывает ее безопасность. Для этого лестницы заканчиваются высококачественными прорезиненными противоскользящими ножками. Это решение зарекомендовало себя на различных типах поверхностей.

Алюминиевые ступени и платформа 30×29 см с противоскользящим покрытием

Рифленые ступени способствуют безопасности при подъеме по отдельно стоящей лестнице.Они измеряют глубину 8 см, что дополнительно важно для безопасности – так же, как и форма ступени, лишенная острых краев.

Еще одним преимуществом являются усиленные ступени – первая ступень, которая подвергается наибольшей нагрузке из-за интенсивного использования, усилена в четыре раза.

Усиленная опора платформы + система складывания

Лестницей не страшна даже очень тяжелая работа. Это происходит благодаря исключительной рабочей прочности гофрированной алюминиевой платформы, которая дополнительно поддерживается специальной перекладиной, закрепленной на лонжероне лестницы.

Лестница имеет платформу и систему складывания лестницы, которая обеспечивает правильное и полное складывание. Платформа иммобилизована, вбок не съезжает благодаря черным распоркам.

Полка для принадлежностей и инструментов

Наличие полки для инструментов и принадлежностей стандартно на отдельно стоящей лестнице. Полка расположена в самом верху защитной планки, а это значит, что у пользователя лестницы под рукой есть необходимые для работы инструменты или предметы.Это позволяет экономить энергию и время – мы не тратим их на подъем и спуск, а также на переноску и поиск этих принадлежностей – и в то же время повышает удобство выполнения обязанностей. Кроме того, каждый острый край полки закреплен пластиковыми заглушками на заклепках. Такая обработка исключает возможность травм.

Дополнительные рельсы

Боковые поручни из алюминия

предназначены для повышения комфорта и безопасности при использовании лестницы. Конструкцию можно дополнить этим полезным аксессуаром.Поручни можно приобрести в комплекте – 2 шт.

Одним из необходимых инструментов для проведения различных видов ремонтных работ является лестница. При выполнении работ на высоте стоит позаботиться о собственной безопасности и сохранности окружающей среды. Поэтому следует выбирать прочную, устойчивую к повреждениям и определенному весу лестницу.

Инструменты, представленные в нашем ассортименте, соответствуют всем необходимым стандартам, универсальны в применении и доступны по выгодным ценам.Это подходящее оборудование для внутренней и внешней реконструкции. Наши лестницы произведены производителями, известными на строительном рынке и отличающимися лучшими решениями. 90 195

Акция! “Бесплатная доставка по всей стране”
Таким образом мы доставляем этот товар бесплатно в любую точку Польши.
“Большинство товаров отправляются в течение 24 часов после проверки наличия на складе!”
После заказа (в рабочее время) сотрудники склада проверяют наличие заказанного товара на складе и отвечают по электронной почте или по телефону.

Акция на отправку фото!!!
Сфотографируйте этот товар За каждую фотографию, представленную на сайте магазина, вы получите 20 злотых.
10 фото – скидка 200 злотых. 15 фотографий – скидка 300 злотых.
Пожалуйста, отправьте фотографии на адрес электронной почты: с нашим номером заказа.

.

Горячие формы-[[Документ PDF]

Горячие снятые секции

Gorco Rolled Section Bars

3

NONGLES

СТАНДОВЫЕ УГЛА швеллерные секции 10

Тройники 11

Специальный швеллер 141 Специальный швеллерный профиль 141 12

Специальный двутавровый профиль 155 Специальный двутавровый профиль 155 13

Специальный двутавровый профиль 140E Специальный двутавровый профиль 140 E 14

Профиль для стержней стрелочные переводы Кн-60 Секция ограждения для стрелочных переводов Кн-60 15

Двутавр специальный G 110 Z Двутавр специальный G 110 Z 16

S-18 Рельс узкоколейный S-18 17

Ksztatownik для стандарта рельсовые пути FI 30A Секция для стандартных рельсовых стыков FI 30A 18

Ksztatownik na r известные скребковые конвейеры Е-170 Секция для желобов скребковых конвейеров Е-170 19

Расширительная секция 2841 (наружная) Расширительная секция 2841 (наружная) 20

Расширительная секция ЗПМ/ДЖК-01 (средняя) Расширительная секция ЗПМ/ДЖК-01 (Внутренний) 21

квадратные заготовки 22

Другие специальные формы Другие специальные разделы 22

СОДЕРЖАНИЕ

4

Причины для тех, кто выбирает наши предложения:

Очень краткосрочное выполнение,

Возможность получения. строгой длины в соответствии с требованиями клиента,

срочные поставки с собственных складов, актуальное состояние которых всегда доступно на сайте.hutapokoj.eu,

марки стали, допускающие широкий спектр применения, например, высокопрочные стали (S355), катаночные стали (16Mo3), судовые (A), C-25, C-45, S480W, E335

высокая механические свойства, полученные в процессе стандартизации,

возможность заказа продукции с принятием классификационными обществами (например, TDT, DNV, GL) и со знаком CE,

гарантия качества и точности (например, возможность поставки продукции с указанными размерными допуски).

ПРИЧИНЫ, ПОЧЕМУ ВЫ ВЫБЕРИТЕ НАШЕ ПРЕДЛОЖЕНИЕ:

широкий ассортимент продукции,

очень быстрое время выполнения,

возможность иметь длину в строгом соответствии с требованиями клиентов,

возможность немедленной покупки в наших собственных магазинах, чьи текущие запасы представлены на www.hutapokoj.eu,

Типы марок стали

, обеспечивающие широкий спектр применений, напр. сталь повышенной прочности (S355), сталь котельная (16Mo3), сталь судовая (A), C-25, C-45, S480W, E335

высокие механические свойства, полученные в процессе нормализации,

возможность заказа продукции с приемкой классификационных ассоциаций (например, TDT, DNV, GL) и со знаком CE,

гарантия качества и точности исполнения (например, возможность поставки продукции с более узкими размерными допусками).

классический и специальный сортовой прокат широкий ассортимент марок стали различной геометрии поперечного сечения

классический и специальный сортовой прокат широкий диапазон марок стали различной геометрии поперечного сечения

5

ПРИМЕРЫ ПРИМЕНЕНИЯ:

используются во многих отраслях промышленности и, в частности, таких как:

добывающая промышленность: горнодобывающие машины и оборудование,

машиностроение: строительные, сельскохозяйственные и грузоподъемные машины и оборудование,

железнодорожная промышленность: шасси и элементы кузова железнодорожного транспорта и трамвайные вагоны, кроссоверы и другие железнодорожные принадлежности,

энергетика: электрические опоры, элементы для ветряных электростанций,

судостроение: суда и портовое оборудование,

строительная промышленность: стальные конструкции, мосты, ангары,

автомобильная промышленность : элементы прицепов и полуприцепов,

военная промышленность рай.

ПРИМЕРЫ ПРИМЕНЕНИЯ:

Профили горячекатаные применяются во многих технических газах, в частности в:

горнодобывающая промышленность: машины и устройства для добычи полезных ископаемых,

машиностроение: строительные, сельскохозяйственные и крановые машины и оборудование,

железнодорожный транспорт промышленность: шасси и кузова вагонов, стрелочные переводы и другие железнодорожные принадлежности,

энергетика: силовая тяга, компоненты ветряных турбин,

судостроение: корабли и портовые сооружения,

строительство: стальные конструкции, мосты, залы,

автомобилестроение промышленность: элементы прицепов и полуприцепов,

оружейная промышленность.

6

Состояние поставки:

В зависимости от требований заказчика, в сыром виде (AR),

после нормализации (N).

Упаковка:

W пучки массой 2,5 5 мг.

Маркировка:

На двух концах бирки с указанием:

наименование производителя,

тип формы,

длина секций в балке,

масса балки,

номер плавки,

номер стали

приемочные испытания,

количество штук в пачке,

номер заказа,

номер партии,

номер контролера.

Дополнительные приемочные испытания:

испытание на зерно,

определение предела текучести при повышенной температуре,

испытание на твердость по Бринеллю,

испытание на продольный и поперечный изгиб,

испытание на удар при температурах: -60С, -50С, – 50С, -20С, 0С, 20С,

дополнительное испытание на изгиб (вне сертификата),

ужесточение требований по отношению к стандартам в части: Re, Rm, KV, KCU, A5.

Состояние поставляемой продукции: В зависимости от требований Заказчика поставляется продукция:

в сыром виде (АР),

после нормализации (Н).

Фасовка:

Фасовка в пачках массой 2,5 5 Мг.

Маркировка:

Оба конца каждой пачки маркируются бирками с указанием:

Название производителя,

Тип сечения,

Длина секций в пачке,

Вес пачки,

Номер стандарта,

4

4

и марки стали,

приемочные испытания,

количество секций в связке,

номер заказа,

номер партии,

номер контролера.

Дополнительные приемочные испытания:

испытания на зерно,

определение предела текучести при повышенных температурах,

испытание на твердость по Бринеллю,

испытание на продольный и поперечный изгиб,

испытания на удар при следующих температурах: -60С, -50С , -40С, -20С, 0С, 20С,

дополнительное испытание на изгиб (вне сертификата соответствия),

повышенные требования по стандартам: Ре, Рм, КВ, КСУ, А5.

Дополнительные опции:

нарезка в размер:

90 нарезка (прямая),

45 60 нарезка,

допуск на резку +/- 2 мм,

минимальная длина нарезки 1000 мм,

0 длина профилей 3 13 000 мм,

упаковка: пачки, закрепленные там или иначе, по индивидуальной договоренности.

несмываемая маркировка на изделии:

при прокатке (например, клеймо изготовителя, год, месяц изготовления),

холодная гравировка (например, клеймо изготовителя, год, месяц изготовления),

фрезерование.

Дополнительные варианты изготовления:

точная резка:

под углом 90 (справа),

под углом 45 60,

допуск на рез +/- 2 мм,

мин. длина реза 1 000 мм,

длина секций 1 000 13 000 мм,

упаковка: связки, скрепленные стальной лентой или иначе по индивидуальному заказу.

несмываемая маркировка на изделии:

наносимая в процессе прокатки (например, знак производителя, год, месяц изготовления),

холодная гравировка (например, знак производителя, год, месяц изготовления),

дробеструйная обработка.

7

Идентификация маркировки

Размеры / размеры веса длина массы длины

[M] A G R R G

[мм] [кг / м]

1001008 100 8 12 6 12,2 3-13

10010010 100 10 12 6 15 3-13

10010012 100 12 12 6 17,8 3-13

12012010 120 10 13 6,5 18,2 3-13

12012011 120 11 13 6,5 19, 9 3-13

12012012 120 12 13 6,5 21,6 3-13

12012013 120 13 13 6. 5 23,3 3-13

13013010 130 10 14 7 20 3-13

13013011 130 11 14 7 21,7 3-13

13013012 130 12 14 7 23.6 3-13

13013013 130 13 14 7 25,4 3-13

13013014 130 14 14 7 27,2 3-13

13013015 130 15 14 7 28,6 3-13

Углы с равными сторонами

Норма / Стандарт

PN-H-H-H-H- 84018PN-H-84020

PN-EN 10025-2

PN-EN 10028-2PN- H-92147LRSBVDNVGLABS

Имеются родинки по желанию заказчика они изготавливаются из других марок стали.

Технические условия исполнения

Технические условия поставки согласно PN-EN 10056-1 Размеры, производственные допуски и статические размеры согласно PN-EN 10056-2.

Длины

По специальному запросу заказчика возможна точная резка: на длину 36 м с допуском по длине + 50/-0 мм, на длину 6,113 м с допуском по длине + 100/ -0 мм.

Марки стали

18G2ASt3SS235JR, S235J0, S235J2S275JR, S275J0, S275J2S355JR, S355J0, S355J216Mo3AAANVAGLAA

Технические условия изготовления

Технические условия поставки по стандарту PN-EN 10056-1. Размеры, производственные допуски и статические величины по стандарту PN-EN 10056-2.

Длина

По желанию Заказчика возможна точная резка: для длины 36 м допуск по длине + 50/-0 мм, для длины 6,113 м допуск по длине + 100/-0 мм.

8

Маркировка Обозначение

Габаритные размеры Вес Масса Длина Длина

[м] a b g R r G

[мм] [кг/м]

1

3 9 10 3 100757 * 100757

100 758 * 100 75 8 10 5 10,60 3-13

100 759 * 100 75 9 10 5 11,80 3-13

120808 * 120 80 8 11 5,50 12,20 3-13

1208010 * 120 80 11 5.50. 15 3-13

1208012 * 120 80 12 11 5.50 17,80 3-13

130658 * 130 65 8 11 5,50 11,90 3-13

1306510 * 130 65 10 11 5,50 14,60 3-13

1306512 * 130 65 12 120 14,60 3-13

1306512 * 11 5.50 17,30 3-13

1356510 * 135 65 10 11 5,50 14,90 3-13

150759 * 150 75 9 12 6 15,30 3-13

1507510 * 150 75 10 12 6 13 3-13

1507511 * 1

.

---

Смотрите также

• Керамическая теплоизоляция
• Мастер по установке вытяжки на кухне
• Дымоход для печи булерьян
• Оголовок для вентиляции на крышу
• Как собрать розетку
• Штоковая арматура для сливного бачка
• Размеры дачного туалета своими руками схемы
• Технология термической обработки стали
• Автомат для сварки
• Тзи на потолок
• Пайка нержавейки оловом в домашних условиях

Двутавр. Сортаменты и таблицы всех двутавров

Металлопрокат » Двутавр. Сортаменты и таблицы всех двутавров

Двутавр – основной балочный профиль – имеют наибольшее разнообразие по типам, которые соответствуют определенным  областям  применения. Двутавровые профили могут быть использованы для любых видов строительных конструкций таких, как

• Ба­лок
• Колонн
• Рам
• Ограждения котлованов при сооружении фундаментов
• Сварные ростверки под металлические башни (временные опоры)
• Элементов ферм
• Элементов вертикальных и горизонтальных связей), а также для зданий и сооружений любого уровня ответственности.

Содержание

• 1 Балка двутавровая
• 2 Классификация двутавров
• 3 Примеры применения двутавров в строительстве
  • 3.1 Реконструкция зданий
  • 3.2 Применение двутавра в строительстве мостов
• 4 Сортамент двутавров
• 5 Двутавры по ГОСТ Р 57837-2017
  • 5.1 Двутавры балочные по ГОСТ Р57837-2017
  • 5.2 Основные размеры двутавра балочного по ГОСТ Р 57837-2017
  • 5.3 Двутавры широкополочные по ГОСТ Р57837-2017
  • 5.4 Основные размеры двутавра широкополочного по ГОСТ Р 57837-2017
  • 5.5 Двутавры колонные по ГОСТ Р57837-2017
  • 5.6 Основные размеры двутавра колонного по ГОСТ Р 57837-2017
  • 5.7 Двутавры свайные по ГОСТ Р 57837-2017
  • 5.8 Основные размеры двутавра свайного по ГОСТ Р 57837-2017
  • 5.9 Двутавры балочные дополнительные по ГОСТ Р 57837-2017
  • 5.10 Основные размеры двутавра балочного дополнительного по ГОСТ Р 57837-2017
  • 5.11 Двутавры дополнительные колонные по ГОСТ Р 57837-2017
  • 5. 12 Основные размеры двутавра дополнительного колонного по ГОСТ Р 57837-2017
• 6 Двутавры по ГОСТ 26020-83
  • 6.1 Двутавры балочные по ГОСТ 26020-83
  • 6.2 Основные размеры двутавра балочного по ГОСТ 26020-83
  • 6.3 Двутавры широкополочные по ГОСТ 26020-83
  • 6.4 Основные размеры двутавра широкополочного по ГОСТ 26020-83
  • 6.5 Двутавры колонные по ГОСТ 26020-83
  • 6.6 Основные размеры двутавра колонного по ГОСТ 26020-83
• 7 Двутавры дополнительные балочные по ГОСТ 26020-83
  • 7.1 Основные размеры двутавра дополнительного балочного по ГОСТ 26020-83
• 8 Двутавры дополнительные широкополочные по ГОСТ 26020-83
  • 8.1 Основные размеры двутавра дополнительного широкополочного по ГОСТ 26020-83
• 9 Двутавры стальные горячекатаные с уклоном полок по ГОСТ 8239-89
  • 9.1 Основные размеры двутавра горячекатаного с уклоном полок по ГОСТ 8239-89
• 10 Двутавры специальные по ГОСТ 19425-74
  • 10. 1 Основные размеры двутавра специального по ГОСТ 19425-74
• 11 Двутавры сварные по ТУ
  • 11.1 Каталог сварных двутавров
  • 11.2 Основные размеры двутавра сварного по  ТУ

Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости.

Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно оси x, но небольшая ширина полок делает их малоустойчивыми относительно оси y. Двутавры применяются в изгибаемых элементах (балках), а также в ветвях решетчатых колонн и различных опор, где для  их  устойчивости  применяются  составные  сечения.

При невозможности применения двутавра в строительных конструкциях можно прибегнуть к замене двутавра на швеллер, иди на другой аналог профиля.

Балка двутавровая

Технические условия» (отменен с 01. 05.2018г.). Сортамент нового национального стандарта ГОСТ Р 57837-2017 включает в себя все профилеразмеры, которые ранее производились по СТО АСЧМ 20-93.

При этом номинальные размеры профилей и требования по их предельным отклонениям, номинальные площадь поперечного сечения и масса, а также справочные величины и условные обозначения профилей (номер профиля) в сортаменте ГОСТ Р 57837-2017 абсолютно идентичны тем, что приняты в сортаменте СТО АСЧМ 20-93.

Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах.

В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55.

Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости.

Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси. Двутавры применяются в изгибаемых элементах (балках), а также в ветвях решетчатых колонн и различных опор, где для их устойчивости при меняются составные сечения.

Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры [Ш], колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах).

Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси. Конструктивные преимущества (параллельность граней полок и мощность сечений) позволяют применять двутавры с параллельными гранями в виде самостоятельных элементов (балки, колонны, стержни тяжелых ферм), не требующие почти никакой обработки, что снижает трудоемкость изготовления конструкций в 2-3 раза.

Из двутавров путем разрезки полки в продольном направлении получают тавровые профили, удобные для применения в решетчатых конструкциях. При отсутствии необходимого сортамента прокатных двутавров, они могут заменяться соответствующим сортаментом сварных двутавров.

Двутавры- stroyone

Классификация двутавров

№ п/п	Наименование двутавров	Описание
1	2	3
1	Балочные нормальные двутавры	Двутавровые профили для элементов строительных кон­струкций, которые работают преимущественно на изгиб; высота профиля нормального двутавра по значению больше, чем ширина полок
2	Двутавры балочные с уклоном внутренних граней полок	Балки двутавровые обыкновенные (ГОСТ 8239-89) как и швеллеры, имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в см. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину и по условиям устойчивости достигают 1/55 высоты двутавра.
3	Балочные широкополочные двутавры	Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля широкополочного двутавра равна или близка по значению ширине полок
4	Колонные двутавры	Двутавровые профили для элементов строительных конструкций, ко­торые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота профиля колонного двутавра равна или близка по значению ширине полок.
5	Свайные двутавры	Двутавровые профили со значительной несущей способностью для эле­ментов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота таких профилей равна или близка по размеру ширине полок, а толщина стенки и полок равны или близки по значению.
6	Дополнительные балочные, колонные, широкополочные (Дб, Дк, Дш)	Двутавры дополнительной серии
7	Двутавры специальные серия С, М	Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С)

Примеры применения двутавров в строительстве

Реконструкция зданий

Кружала с двутавра

Колонна с двутавра

Двутавр в строительстве

Применение двутавра в строительстве мостов

Применение двутавра в строительстве мостов

Двутавр для для надвижки пролетного строения

Двутавр сварной

Двутавр для опирания временных опор

Двутавр — stroyone

Сортамент двутавров

1. Сортамент двутавров стальных по  ГОСТ 26020-83
2. Сортамент двутавров по ГОСТ 8239-89
3. Сортамент двутавров по ГОСТ Р 57837-2017
4. ТУ двутавры стальные сварные
5. Замена СТО АСЧМ 20-93 на ГОСТ Р 57837-2017

Двутавры по ГОСТ Р 57837-2017

Двутавры по ГОСТ Р 57837 — 2017 — stroyone

Двутавры балочные по ГОСТ Р57837-2017

1. Двутавры балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 100 до 710 мм, шириной полки (b) от 55 до 262 мм .
2. Стенка балочного профиля (s) толщиной от 3,8 до 17 мм.
3. Полка двутавра (t) толщиной от 5,1 до 25 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 248,14 (см²).
4. Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 194,8 (кг за погонный метр),
5. Допустимая нагрузка на сечение балки варьируется от 16,512 до 397,024 тонн.
6. Момент сопротивления двутавра балочного Wx по ГОСТ Р57837-2017 находится в диапазоне от 34,2 до 5625 (см³)

Двутавр балочный ГОСТ Р 57837 — 2017 — stroyone

Основные размеры двутавра балочного по ГОСТ Р 57837-2017
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
10Б1	100	55	4,1	5,7	7	10,32	8,1	16,512
12Б1	117,6	64	3,8	5,1	7	11,03	8,7	17,648
12Б2	120	64	4,4	6,3	7	13,21	10,4	21,136
14Б1	137,4	73	3,8	5,6	7	13,39	10,5	21,424
14Б2	140	73	4,7	6,9	7	16,43	12,9	26,288
16Б1	157	82	4	5,9	9	16,18	12,7	25,888
16Б2	160	82	5	7,4	9	20,09	15,8	32,144
18Б1	177	91	4,3	6,5	9	19,58	15,4	31,328
18Б2	180	91	5,3	8	9	23,95	18,8	38,32
20Б0	198	99	4,5	7	11	23,18	18,2	37,088
20Б1	200	100	5,5	8	11	27,16	21,3	43,456
20Б2	203	101	6,5	9,5	11	32,19	25,3	51,504
20Б3	208	102	8	12	11	40,24	31,6	64,384
25Б1	248	124	5	8	12	32,68	25,7	52,288
25Б2	250	125	6	9	12	37,66	29,6	60,256
25Б3	255	126	7,5	11,5	12	47,62	37,4	76,192
25Б4	260	127	9	14	12	57,68	45,3	92,288
30Б1	298	149	5,5	8	13	40,8	32	65,28
30Б2	300	150	6,5	9	13	46,78	36,7	74,848
30Б3	305	151	8	11,5	13	58,74	46,1	93,984
30Б4	310	152	9,5	14	13	70,8	55,6	113,28
35Б1	346	174	6	9	14	52,68	41,4	84,288
35Б2	350	175	7	11	14	63,14	49,6	101,024
35Б3	355	176	8,5	13,5	14	77,08	60,5	123,328
35Б4	361	177	10	16,5	14	92,89	72,9	148,624
40Б1	396	199	7	11	16	72,16	56,6	115,456
40Б2	400	200	8	13	16	84,12	66	134,592
40Б3	406	201	9,5	16	16	102,05	80,1	163,28
40Б4	412	202	11	19	16	120,1	94,3	192,16
45Б1	446	199	8	12	18	84,3	66,2	134,88
45Б2	450	200	9	14	18	96,76	76	154,816
45Б3	456	201	10,5	17	18	115,43	90,6	184,688
45Б4	462	202	12	20	18	134,22	105,4	214,752
50Б1	492	199	8,8	12	20	92,38	72,5	147,808
50Б2	496	199	9	14	20	101,27	79,5	162,032
50Б3	500	200	10	16	20	114,23	89,7	182,768
50Б4	508	201	12	20	20	139,99	109,9	223,984
50Б5	516	202	15	24	20	170,59	133,9	272,944
55Б1	543	220	9,5	13,5	24	113,36	89	181,376
55Б2	547	220	10	15,5	24	124,74	97,9	199,584
55Б3	553	221	12	18,5	24	148,63	116,7	237,808
55Б4	560	222	14	22	24	174,86	137,3	279,776
60Б1	596	199	10	15	22	120,45	94,6	192,72
60Б2	600	200	11	17	22	134,41	105,5	215,056
60Б3	604	201	12,5	19	22	151,28	118,8	242,048
60Б4	612	202	15	23	22	181,97	142,8	291,152
70Б1	691	260	12	15,5	24	164,74	129,3	263,584
70Б2	697	260	13	18,5	24	186,94	146,7	299,104
70Б3	702	261	14,5	21	24	210,26	165,1	336,416
70Б4	710	262	17	25	24	248,14	194,8	397,024

Двутавры широкополочные по ГОСТ Р57837-2017

1. Двутавры широкополочные по ГОСТ Р 57837-2017, высотой (h) профиля от 190 до 780 мм, шириной полки (b) от 149 до 319 мм
2. Стенка балочного профиля (s) толщиной от 5 до 38 мм.
3. Полка двутавра (t) толщиной от 7 до 64 мм, при этом площадь сечения F (см²) балки варьируется от 31,11 до 660,25 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 24,4 до 518,3 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 49,776 до 1056,4 тонн.
6. Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 218,9 до 15797,1 (см³)

Двутавр широкополочный по ГОСТ Р57837-2017

Основные размеры двутавра широкополочного по ГОСТ Р 57837-2017
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
20Ш0	190	149	5	7	13	31,11	24,4	49,776
20Ш1	194	150	6	9	13	39,01	30,6	62,416
20Ш2	199	151	7,5	11,5	13	49,38	38,8	79,008
20Ш3	204	152	9	14	13	59,85	47	95,76
20Ш4	211	155	11	17,5	13	75,06	58,9	120,096
20Ш5	218	157	13	21	13	90,27	70,9	144,432
20Ш6	228	159	16	26	13	112,29	88,1	179,664
25Ш0	240	174	6	9	16	46,84	36,8	74,944
25Ш1	244	175	7	11	16	56,24	44,1	89,984
25Ш2	249	176	8,5	13,5	16	68,59	53,8	109,744
25Ш3	256	177	10,5	17	16	85,69	67,3	137,104
25Ш4	264	182	13	21	16	107,5	84,4	172
25Ш5	274	184	16	26	16	133,4	104,7	213,44
25Ш6	286	186	19	32	16	163,42	128,3	261,472
30Ш0	290	199	7	10	18	61,48	48,3	98,368
30Ш1	294	200	8	12	18	72,38	56,8	115,808
30Ш2	300	201	9	15	18	87,38	68,6	139,808
30Ш3	306	203	11	18	18	105,56	82,9	168,896
30Ш4	314	206	13	22	18	128,52	100,9	205,632
30Ш5	326	208	16	28	18	162,46	127,5	259,936
30Ш6	342	210	20	36	18	207,98	163,3	332,768
35Ш1	334	249	8	11	20	83,17	65,3	133,072
35Ш2	340	250	9	14	20	101,51	79,7	162,416
35Ш3	347	252	11	17,5	20	125,95	98,9	201,52
35Ш4	354	254	13	21	20	150,67	118,3	241,072
35Ш5	364	258	16	26	20	187,51	147,2	300,016
35Ш6	376	260	19	32	20	229,11	179,9	366,576
35Ш7	392	262	23	40	20	284,79	223,6	455,664
40Ш1	383	299	9,5	12,5	22	112,91	88,6	180,656
40Ш2	390	300	10	16	22	135,95	106,7	217,52
40Ш3	397	302	12	19,5	22	164,89	129,4	263,824
40Ш4	406	304	14,5	24	22	201,98	158,6	323,168
40Ш5	418	309	17,5	30	22	252,2	198	403,52
40Ш6	430	311	21	36	22	303,25	238,1	485,2
40Ш7	446	313	25	44	22	369,09	289,7	590,544
45Ш0	434	299	10	15	24	135,04	106	216,064
45Ш1	440	300	11	18	24	157,38	123,5	251,808
45Ш2	446	302	13	21	24	184,3	144,7	294,88
45Ш3	452	304	15	24	24	211,46	166	338,336
45Ш4	464	308	18	30	24	262,46	206	419,936
45Ш5	476	310	21	36	24	312,98	245,7	500,768
45Ш6	492	312	25	44	24	380,5	298,7	608,8
50Ш1	482	300	11	15	26	145,52	114,2	232,832
50Ш2	487	300	14,5	17,5	26	176,34	138,4	282,144
50Ш3	493	300	15,5	20,5	26	198,86	156,1	318,176
50Ш4	499	300	16,5	23,5	26	221,38	173,8	354,208
50Ш5	508	302	19	28	26	260,8	204,7	417,28
50Ш6	518	310	22	33	26	309,84	243,2	495,744
50Ш7	532	312	26	40	26	372,92	292,7	596,672
50Ш8	548	314	30	48	26	442,84	347,6	708,544
60Ш1	582	300	12	17	28	174,49	137	279,184
60Ш2	589	300	16	20,5	28	217,41	170,7	347,856
60Ш3	597	300	18	24,5	28	252,37	198,1	403,792
60Ш4	605	300	20	28,5	28	287,33	225,6	459,728
60Ш5	616	302	23	34	28	338,13	265,4	541,008
60Ш6	630	315	27	41	28	412,99	324,2	660,784
60Ш7	644	317	31	48	28	480,93	377,5	769,488
60Ш8	664	319	36	58	28	574,05	450,6	918,48
70Ш1	692	300	13	20	28	211,49	166	338,384
70Ш2	698	300	15	23	28	242,53	190,4	388,048
70Ш3	707	300	18	27,5	28	289,09	226,9	462,544
70Ш4	715	300	20,5	31,5	28	329,39	258,6	527,024
70Ш5	725	300	23	36,5	28	375,69	294,9	601,104
70Ш6	740	313	27	44	28	458,21	359,7	733,136
70Ш7	758	315	32	53	28	549,27	431,2	878,832
70Ш8	780	317	38	64	28	660,25	518,3	1056,4

Двутавры колонные по ГОСТ Р57837-2017

1. Двутавры колонные — это колонные профили (К) имеют отношение ширины полок к высоте, близкое  1:1,  что  придает  им   устойчивость  относительно  оси  y
2. Двутавры колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 147 до 668 мм, шириной полки (b) от 149 до 435 мм
3. Стенка балочного профиля (s) толщиной от 6 до 96 мм
4. Полка двутавра (t) толщиной от 8,5 до 155 мм, при этом площадь сечения F (см²) балки варьируется от 34,17 до 1696,33 (см²)
5. Вес двутавров M (кг/м) находится в диапазоне от 26,8 до 1332 (кг за погонный метр)
6. Допустимая нагрузка на сечение балки варьируется от 54,672 до 2714,128 тонн
7. Момент сопротивления колонного двутавра Wx (см³) находится в диапазоне от 186 до 28508,2 (см³)

Двутавр колонный ГОСТ Р 57837 — 2017 — stroyone

Основные размеры двутавра колонного по ГОСТ Р 57837-2017
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
15К1	147	149	6	8,5	11	34,17	26,8	54,672
15К2	150	150	7	10	11	40,14	31,5	64,224
15К3	155	151	8,5	12,5	11	49,84	39,1	79,744
15К4	160	152	10	15	11	59,64	46,8	95,424
15К5	166	153	12	18	11	71,72	56,3	114,752
20К1	196	199	6,5	10	13	52,69	41,4	84,304
20К2	200	200	8	12	13	63,53	49,9	101,648
20К3	204	201	9	14	13	73,57	57,8	117,712
20К4	210	201	10,5	17	13	88,27	69,3	141,232
20К5	214	202	12	19	13	99,33	78	158,928
20К6	220	202	14	22	13	114,97	90,3	183,952
20К7	226	203	16	25	13	131,11	102,9	209,776
20К8	234	203	18	29	13	150,87	118,4	241,392
25К1	246	249	8	12	16	79,72	62,6	127,552
25К2	250	250	9	14	16	92,18	72,4	147,488
25К3	253	251	10	15,5	16	102,21	80,2	163,536
25К4	257	252	11	17,5	16	114,82	90,1	183,712
25К5	262	253	12,5	20	16	131,15	102,9	209,84
25К6	267	253	14	22,5	16	147,13	115,5	235,408
25К7	274	258	16	26	16	171,88	134,9	275,008
25К8	281	259	18	29,5	16	194,97	153	311,952
25К9	288	260	20	33	16	218,2	171,3	349,12
25К10	298	261	23	38	16	251,62	197,5	402,592
30К1	298	299	9	14	18	110,8	87	177,28
30К2	300	300	10	15	18	119,78	94	191,648
30К3	300	305	15	15	18	134,78	105,8	215,648
30К4	304	301	11	17	18	134,82	105,8	215,712
30К5	308	301	12	19	18	149,56	117,4	239,296
30К6	312	302	13	21	18	164,72	129,3	263,552
30К7	316	302	14,5	23	18	180,85	142	289,36
30К8	316	357	14,5	23	18	206,15	161,8	329,84
30К9	322	358	16	26	18	232,14	182,2	371,424
30К10	328	359	18	29	18	259,6	203,8	415,36
30К11	334	360	20	32	18	287,18	225,4	459,488
30К12	341	361	22	35,5	18	318,49	250	509,584
30К13	350	362	24	40	18	357,18	280,4	571,488
30К14	356	371	27	43	18	394,74	310	631,584
30К15	364	372	30	47	18	433,46	340	693,536
30К16	374	373	33	52	18	479,8	377	767,68
30К17	384	374	36	57	18	526,34	413	842,144
30К18	396	375	39	63	18	580,58	456	928,928
30К19	408	385	43	69	18	650,18	510	1040,288
30К20	422	387	47	76	18	717,92	564	1148,672
30К21	440	389	52	85	18	804,48	632	1287,168
35К1	342	348	10	15	20	139,03	109,1	222,448
35К1. 5	346	349	11	17	20	156,41	122,8	250,256
35К2	350	350	12	19	20	173,87	136,5	278,192
35К3	355	351	13,5	21,5	20	196,48	154,2	314,368
35К4	360	352	15	24	20	219,19	172,1	350,704
35К5	365	353	16,5	26,5	20	242	190	387,2
35К6	369	360	18	28,5	20	264,79	207,9	423,664
35К7	376	361	20	32	20	296,87	233	474,992
35К8	382	362	22	35	20	325,47	255,5	520,752
35К9	389	363	24	38,5	20	357,82	280,9	572,512
35К10	396	364	26,5	42	20	391,87	307,6	626,992
35К11	404	374	29	46	20	437,99	344	700,784
35К12	414	375	32	51	20	485,77	381	777,232
35К13	424	376	35	56	20	533,75	419	854
35К14	434	377	38	61	20	581,93	457	931,088
35К15	446	378	42	67	20	640,99	503	1025,584
35К16	458	392	46	73	20	719,27	565	1150,832
35К17	472	393	50	80	20	788,23	619	1261,168
35К18	488	394	55	88	20	868,47	682	1389,552
35К19	506	395	60	97	20	956,93	751	1531,088
35К20	520	409	65	104	20	1056,95	830	1691,12
35К21	540	411	71	114	20	1162,03	912	1859,248
35К22	562	413	77	125	20	1276,17	1002	2041,872
35К23	580	426	84	134	20	1407,19	1105	2251,504
35К24	604	430	92	146	20	1546,07	1214	2473,712
40К1	394	398	11	18	22	186,81	146,6	298,896
40К2	400	400	13	21	22	218,69	171,7	349,904
40К3	406	403	16	24	22	254,87	200,1	407,792
40К4	414	405	18	28	22	295,39	231,9	472,624
40К4. 5	420	403	20	31	22	325,61	255,6	520,976
40К5	429	400	23	35,5	22	370,49	290,8	592,784
40К6	438	370	25	40	22	389,65	306	623,44
40К7	448	371	28	45	22	438,29	344	701,264
40К8	458	372	31	50	22	487,13	382	779,408
40К9	470	373	35	56	22	547,21	430	875,536
40К10	484	374	39	63	22	615,01	483	984,016
40К11	494	392	43	68	22	691,21	543	1105,936
40К12	510	393	48	76	22	773,35	607	1237,36
40К13	528	394	53	85	22	863,69	678	1381,904
40К14	548	395	59	95	22	965,87	758	1545,392
40К15	564	410	65	103	22	1081,45	849	1730,32
40К16	588	412	72	115	22	1209,51	949	1935,216
40К17	616	414	80	129	22	1358,67	1067	2173,872
40К18	638	430	87	140	22	1519,61	1193	2431,376
40К19	668	435	96	155	22	1696,33	1332	2714,128

Двутавры свайные по ГОСТ Р 57837-2017

1. Двутавры свайные по ГОСТ Р 57837-2017, высотой (h) профиля от 128 до 400 мм, шириной полки (b) от 118 до 408 мм
2. Стенка балочного профиля (s) толщиной от 9 до 30,3 мм
3. Полка двутавра (t) толщиной от 9 до 30,4 мм, при этом площадь сечения F (см²) балки варьируется от 32,38 до 283,97 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 56,2 до 196,8 (кг за погонный метр)
5. Допустимая нагрузка на сечение балки варьируется от 51,808 до 454,352 тонн
6. Момент сопротивления свайного двутавра Wx (см³) находится в диапазоне от 498,2 до 3544,5 (см³)

Двутавр свайный ГОСТ Р 57837 — 2017 — stroyone

Основные размеры двутавра свайного по ГОСТ Р 57837-2017
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
13С1	128	118	9	9	12	32,38	56,2	51,808
20С1	200	204	12	12	13	71,53	56,2	114,448
25С1	244	252	11	11	16	82,06	64,4	131,296
25С2	250	255	14	14	16	104,68	82,2	167,488
30С1	294	302	12	12	18	107,66	84,5	172,256
30С2	300	305	15	15	18	134,78	105,8	215,648
32С1	326,7	320	24,8	24,8	15	229,28	105,8	366,848
32С2	337,9	326	30,3	30,4	15	283,97	105,8	454,352
35С1	338	351	13	13	20	135,25	106,2	216,4
35С2	344	354	16	16	20	166,63	130,8	266,608
35С3	350	357	19	19	20	198,37	155,7	317,392
40С1	388	402	15	15	22	178,45	140,1	285,52
40С2	394	405	18	18	22	214,39	168,3	343,024
40С3	400	408	21	21	22	250,69	196,8	401,104

Двутавры балочные дополнительные по ГОСТ Р 57837-2017

1. Двутавры дополнительные балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 207 до 617 мм, шириной полки (b) от 102 до 257 мм
2. Стенка балочного профиля (s) толщиной от 5,8 до 14,7 мм
3. Полка двутавра (t) толщиной от 8,4 до 23,6 мм, при этом площадь сечения F (см²) балки варьируется от 33,87 до 178,52 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 26,6 до 140 (кг за погонный метр)
5. Допустимая нагрузка на сечение балки варьируется от 54,192 до 285,632 тонн
6. Момент сопротивления балочного дополнительного двутавра Wx (см³) находится в диапазоне от 249,3 до 3629,6 (см³)

Двутавр дополнительный балочный ГОСТ Р 57837 — 2017 — stroyone

Основные размеры двутавра балочного дополнительного по ГОСТ Р 57837-2017
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
20ДБ1	207	133	5,8	8,4	7,6	33,87	26,6	54,192
20ДБ2	210	134	6,4	10,2	7,6	39,97	31,3	63,952
25ДБ1	251	146	6	8,6	7,6	39,64	31,1	63,424
25ДБ2	256	146	6,3	10,9	7,6	47,08	37	75,328
25ДБ3	260	147	7,2	12,7	7,6	54,73	43	87,568
25ДБ4	258	146	6,1	9,1	7,6	41,7	32,7	66,72
25ДБ5	262	147	6,6	11,2	7,6	49,24	38,5	78,784
25ДБ6	266	148	7,6	13	7,6	57,22	44,8	91,552
30ДБ1	309	102	6	8,9	7,6	36,12	28,3	57,792
30ДБ2	313	102	6,6	10,8	7,6	41,76	32,7	66,816
30ДБ3	310	165	5,8	9,7	8,9	49,54	38,7	79,264
30ДБ4	313	166	6,6	11,2	8,9	57,04	44,5	91,264
30ДБ5	317	167	7,6	13,2	8,9	66,85	52	106,96
30ДБ6	303	165	6	10,2	8,9	51,3	40,3	82,08
30ДБ7	307	166	6,7	11,8	8,9	58,84	46,1	94,144
30ДБ8	310	167	7,9	13,7	8,9	68,76	54	110,016
35ДБ1	349	127	5,8	8,5	10,2	41,74	32,9	66,784
35ДБ2	353	128	6,5	10,7	10,2	49,84	39	79,744
35ДБ3	352	171	6,9	9,8	10,2	57,34	44,6	91,744
35ДБ4	355	171	7,2	11,6	10,2	64,45	51	103,12
35ДБ5	358	172	7,9	13,1	10,2	72,17	58	115,472
35ДБ6	363	173,2	9,1	15,7	10,2	85,45	67,1	136,72
35ДБ7	353	254	9,5	16,4	16	115,93	91	185,488
35ДБ8	357	255	10,5	18,3	16	129,17	101	206,672
35ДБ9	360	256	11,4	19,9	16	140,59	110	224,944
35ДБ10	363	257	13	21,7	16	155,28	122	248,448
40ДБ1	399	140	6,4	8,8	10,2	49,94	38,8	79,904
40ДБ2	403	140	7	11,2	10,2	58,9	46,1	94,24
40ДБ3	403	177	7,5	10,9	10,2	68,07	53	108,912
40ДБ4	407	178	7,7	12,8	10,2	75,83	60	121,328
40ДБ5	410	179	8,8	14,4	10,2	85,99	67	137,584
40ДБ6	413	180	9,7	16	10,2	95,45	75	152,72
40ДБ7	417	181	10,9	18,2	10,2	108,26	85	173,216
45ДБ1	450	152	7,6	10,8	10,2	66,28	52	106,048
45ДБ2	455	153	8	13,3	10,2	75,86	60	121,376
45ДБ3	459	154	9,1	15,4	10,2	87,29	68	139,664
45ДБ4	462	154,4	9,6	17	10,2	94,48	74,2	151,168
45ДБ5	466	155,3	10,5	18,9	10,2	104,56	82,1	167,296
45ДБ6	453	189,9	8,5	12,7	10,2	85,47	67,1	136,752
45ДБ7	457	190	9	14,5	10,2	94,51	74	151,216
45ДБ8	460	191	9,9	16	10,2	104,39	82	167,024
45ДБ9	463	192	10,5	17,7	10,2	113,76	89	182,016
45ДБ10	466	193	11,4	19	10,2	123,03	97	196,848
45ДБ11	469	194	12,6	20,6	10,2	134,72	106	215,552
53ДБ3	533	209	10,2	15,6	12,7	117,78	92,5	188,448
53ДБ4	537	210	10,9	17,4	12,7	129,2	101,4	206,72
53ДБ5	539	211	11,6	18,8	12,7	138,88	109	222,208
53ДБ6	544	212	13,1	21,2	12,7	156,98	123,2	251,168
53ДБ7	549	214	14,7	23,6	12,7	176,16	138,3	281,856
60ДБ1	599	178	10	12,8	12,7	104,29	82	166,864
60ДБ2	603	179	10,9	15	12,7	117,54	92	188,064
60ДБ3	603	228	10,5	14,9	12,7	129,51	101	207,216
60ДБ4	608	228	11,2	17,3	12,7	144,49	113	231,184
60ДБ5	612	229	11,9	19,6	12,7	159,32	125	254,912
60ДБ6	617	230	13,1	22,2	12,7	178,52	140	285,632

Двутавры дополнительные колонные по ГОСТ Р 57837-2017

1. Двутавры дополнительные колонные по ГОСТ Р 57837-2017, высотой (h) профиля от 96 до 264 мм, шириной полки (b) от 100 до 257 мм
2. Стенка балочного профиля (s) толщиной от 5 до 14,5 мм
3. Полка двутавра (t) толщиной от 6,6 до 24 мм, при этом площадь сечения F (см²) балки варьируется от 21,2 до 128,88 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 16,7 до 101 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 33,92 до 206,208 тонн
6. Момент сопротивления двутавра колонного дополнительного Wx (см³) находится в диапазоне от 73 до 1240,1 (см³)

Двутавр дополнительный колонный ГОСТ Р 57837 — 2017 — stroyone

Основные размеры двутавра дополнительного колонного по ГОСТ Р 57837-2017
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
10ДК1	96	100	5	8	12	21,2	16,7	33,92
10ДК2	100	100	6	10	12	26	20,4	41,6
ЮДКЗ	120	106	12	20	12	53,2	41,8	85,12
12ДК1	114	120	5	8	12	25,3	19,9	40,48
12ДК2	120	120	6,5	11	12	34	26,7	54,4
12ДКЗ	140	126	12,5	21	12	66,4	53,1	106,24
14ДК1	133	140	5,5	8,5	12	31,4	24,7	50,24
14ДК2	140	140	7	12	12	43	33,7	68,8
14ДКЗ	160	145	13	22	12	80,6	63,2	128,96
15ДК1	152	152	5,8	6,6	7,6	28,61	22,5	45,776
15ДК2	157	153	6,6	9,3	7,6	38,09	29,8	60,944
15ДКЗ	162	154	8,1	11,6	7,6	47,47	37,1	75,952
16ДК1	152	160	6	9	15	38,8	30,4	62,08
16ДК2	160	160	8	13	15	54,3	42,6	86,88
16ДКЗ	180	166	14	23	15	97,1	76,2	155,36
18ДК1	171	180	6	9,5	15	45,3	35,5	72,48
18ДК2	180	180	8,3	14	15	65,3	51,2	104,48
18ДКЗ	200	186	14,5	24	15	113,3	88,9	181,28
20ДК1	203	203	7,2	11	10,2	58,59	46,1	93,744
20ДК2	206	204	7,9	12,6	10,2	66,58	52	106,528
20ДКЗ	210	205	9,1	14,2	10,2	75,64	59	121,024
20ДК4	216	206	10,2	17,4	10,2	91,06	71	145,696
20ДК5	222	209	13	20,6	10,2	110,51	86	176,816
20ДК6	229	210	14,5	23,7	10,2	126,77	100	202,832
25ДК1	253	254	8,6	14,2	12,7	92,84	73	148,544
25ДК2	256	255	9,4	15,6	12,7	102,08	80	163,328
25ДКЗ	260	256	10,7	17,3	12,7	114,08	89	182,528
25ДК4	264	257	11,9	19,6	12,7	128,88	101	206,208

Двутавры по ГОСТ 26020-83

Условные обозначения

• h — высота профиля
• b — ширина полки
• S — толщина стенки
• t — толщина полки

Двутавры балочные по ГОСТ 26020-83

1. Двутавры балочные по ГОСТ 26020-83, высотой (h) профиля от 100 до 1013 мм, шириной полки (b) от 55 до 320 мм
2. Стенка балочного профиля (s) толщиной от 3,8 до 19,5 мм
3. Полка двутавра (t) толщиной от 5,1 до 32,5 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 400,6 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 314,5 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 16,512 до 640,96 тонн
6. Момент сопротивления балочного двутавра по ГОСТ 26020-83 Wx (см³) находится в диапазоне от 34,2 до 12940 (см³)

Двутавр балочный по ГОСТ 26020-83

Основные размеры двутавра балочного по ГОСТ 26020-83
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
10Б1	100	55	4,1	5,7	7	10,32	8,1	16,512
12Б1	117,6	64	3,8	5,1	7	11,03	8,7	17,648
12Б2	120	64	4,4	6,3	7	13,21	10,4	21,136
14Б1	137,4	73	3,8	5,6	7	13,39	10,5	21,424
14Б2	140	73	4,7	6,9	7	16,43	12,9	26,288
16Б1	157	82	4	5,9	9	16,18	12,7	25,888
16Б2	160	82	5	7,4	9	20,09	15,8	32,144
18Б1	177	91	4,3	6,5	9	19,58	15,4	31,328
18Б2	180	91	5,3	8	9	23,95	18,8	38,32
20Б1	200	100	5,6	8,5	12	28,49	22,4	45,584
23Б1	230	110	5,6	9	12	32,91	25,8	52,656
26Б1	258	120	5,8	8,5	12	35,62	28	56,992
26Б2	261	120	6	10	12	39,7	31,2	63,52
30Б1	296	140	5,8	8,5	15	41,92	32,9	67,072
30Б2	299	140	6	10	15	46,67	36,6	74,672
35Б1	346	155	6,2	8,5	18	49,53	38,9	79,248
35Б2	349	155	6,5	10	18	55,17	43,3	88,272
40Б1	392	165	7	9,5	21	61,25	48,1	98
40Б2	396	165	7,5	11,5	21	69,72	54,7	111,552
45Б1	443	180	7,8	11	21	76,23	59,8	121,968
45Б2	447	180	8,4	13	21	85,96	67,5	137,536
50Б1	492	200	8,8	12	21	92,98	73	148,768
50Б2	496	200	9,2	14	21	102,8	80,7	164,48
55Б1	543	220	9,5	13,5	24	113,37	89	181,392
55Б2	547	220	10	15,5	24	124,75	97,9	199,6
60Б1	593	230	10,5	15,5	24	135,26	106,2	216,416
60Б2	597	230	11	17,5	24	147,3	115,6	235,68
70Б1	691	260	12	15,5	24	164,7	129,3	263,52
70Б2	697	260	12,5	18,5	24	183,6	144,2	293,76
80Б1	791	280	13,5	17	26	203,2	159,5	325,12
80Б2	798	280	14	20,5	26	226,6	177,9	362,56
90Б1	898	300	15	18,5	30	247,1	194	395,36
90Б2	900	300	15,5	22	30	272,4	213,8	435,84
100Б1	990	320	16	21	30	293,82	230,6	470,112
100Б2	998	320	17	25	30	328,9	258,2	526,24
100Б3	1006	320	18	29	30	364	285,7	582,4
100Б4	1013	320	19,5	32,5	30	400,6	314,5	640,96

Двутавры широкополочные по ГОСТ 26020-83

Конструктивные преимущества (параллельность граней полок и мощность сечений) позволяют применять широкополочные двутавры в виде самостоятельного элемента (балки, колонны, стержни тяжелых ферм), не требующего почти никакой обработки, что снижает трудоемкость изготовления конструкций  в  2-3 раза.

Из широкополочных двутавров путем разрезки стенки в продольном направлении получают тавровые профили (БТ), (ШТ) и (КТ) удобные для применения в решетчатых конструкциях. По мере расширения производства широкополочных двутавров применение обыкновенных двутавров  сокращается.

Развитие автоматической сварки создает благоприятные условия для производства сварных двутавров из универсальной стали по определенному сортаменту,  что  дает  возможность пользоваться ими так же, как и прокатными .

1. Двутавры широкополочные по ГОСТ 26020-83, высотой (h) профиля от 193 до 718 мм, шириной полки (b) от 150 до 320 мм
2. Стенка балочного профиля (s) толщиной от 6 до 23 мм
3. Полка двутавра (t) толщиной от 9 до 36,5 мм, при этом площадь сечения F (см²) балки варьируется от 38,95 до 389,7 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 30,6 до 305,9 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 62,32 до 623,52 тонн
6. Момент сопротивления двутавра широкополочного  Wx (см³) находится в диапазоне от 275 до 9210 (см³)

Двутавр широкополочный ГОСТ 26020-83 — stroyone

Основные размеры двутавра широкополочного по ГОСТ 26020-83
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
20Ш1	193	150	6	9	13	38,95	30,6	62,32
23Ш1	226	155	6,5	10	14	46,08	36,2	73,728
26Ш1	251	180	7	10	16	54,37	42,7	86,992
26Ш2	255	180	7,5	12	16	62,73	49,2	100,368
30Ш1	291	200	8	11	18	68,31	53,6	109,296
30Ш2	295	200	8,5	13	18	77,65	61	124,24
30Ш3	299	200	9	15	18	87	68,3	139,2
35Ш1	338	250	9,5	12,5	20	95,67	75,1	153,072
35Ш2	341	250	10	14	20	104,74	82,2	167,584
35Ш3	345	250	10,5	16	20	116,3	91,3	186,08
40Ш1	388	300	9,5	14	22	122,4	96,1	195,84
40Ш2	392	300	11,5	16	22	141,6	111,1	226,56
40Ш3	396	300	12,5	18	22	157,2	123,4	251,52
50Ш1	484	300	11	15	26	145,7	114,4	233,12
50Ш2	489	300	14,5	17,5	26	176,6	138,7	282,56
50Ш3	495	300	15,5	20,5	26	199,2	156,4	318,72
50Ш4	501	300	16,5	23,5	26	221,7	174,1	354,72
60Ш1	580	320	12	17	28	181,1	142,1	289,76
60Ш2	587	320	16	20,5	28	225,3	176,9	360,48
60Ш3	596	320	18	24,5	28	261,8	205,5	418,88
60Ш4	603	320	20	28,5	28	298,34	234,2	477,344
70Ш1	683	320	13,5	19	30	216,4	169,9	346,24
70Ш2	691	320	15	23	30	251,7	197,6	402,72
70Ш3	700	320	18	27,5	30	299,8	235,4	479,68
70Ш4	708	320	20,5	31,5	30	341,6	268,1	546,56
70Ш5	718	320	23	36,5	30	389,7	305,9	623,52

Двутавры колонные по ГОСТ 26020-83

1. Двутавры широкополочные по ГОСТ 26020-83, высотой (h) профиля от 195 до 431 мм, шириной полки (b) от 200 до 400 мм
2. Стенка балочного профиля (s) толщиной от 6,5 до 23 мм
3. Полка двутавра (t) толщиной от 10 до 35,5 мм, при этом площадь сечения F (см²) балки варьируется от 52,82 до 371 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 41,5 до 291,2 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 84,512 до 593,6 тонн
6. Момент сопротивления двутавра колонного Wx (см³) находится в диапазоне от 392 до 5642 (см³)

Двутавр колонный ГОСТ 26020-83 — stroyone

Основные размеры двутавра колонного по ГОСТ 26020-83
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
20К1	195	200	6,5	10	13	52,82	41,5	84,512
20К2	198	200	7	11,5	13	59,7	46,9	95,52
23К1	227	240	7	10,5	14	66,51	52,2	106,416
23К2	230	240	8	12	14	75,77	59,5	121,232
26К1	255	260	8	12	16	83,08	65,2	132,928
26К2	258	260	9	13,5	16	93,19	73,2	149,104
26К3	262	260	10	15,5	16	105,9	83,1	169,44
30К1	296	300	9	13,5	18	108	84,8	172,8
30К2	304	300	10	15,5	18	122,7	96,3	196,32
30К3	300	300	11,5	17,5	18	138,72	109	221,952
35К1	343	350	10	15	20	139,7	110	223,52
35К2	348	350	11	17,5	20	160,4	126	256,64
35К3	353	350	13	20	20	184,1	145	294,56
40К1	393	400	11	16,5	22	175,8	138	281,28
40К2	400	400	13	20	22	210,96	166	337,536
40К3	409	400	16	24,5	22	257,8	202	412,48
40К4	419	400	19	29,5	22	308,6	242	493,76
40К5	431	400	23	35,5	22	371	291	593,6

1. Двутавры дополнительные балочные по ГОСТ 26020-83, высотой (h) профиля от 239 до 450 мм, шириной полки (b) от 115 до 180 мм
2. Стенка балочного профиля (s) толщиной от 5,5 до 7,6 мм
3. Полка двутавра (t) толщиной от 8,5 до 13,3 мм, при этом площадь сечения F (см²) балки варьируется от 35,45 до 82,8 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 27,8 до 65 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 56,72 до 132,48 тонн
6. Момент сопротивления балочного двутавра Wx (см³) находится в диапазоне от 295,8 до 1280 (см³)

Двутавр дополнительный балочный ГОСТ 26020-83 — stroyone

Основные размеры двутавра дополнительного балочного по ГОСТ 26020-83
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
24ДБ1	239	115	5,5	9,3	15	35,45	27,8	56,72
27ДБ1	269	125	6	9,5	15	40,68	31,9	65,088
36ДБ1	360	145	7,2	12,3	18	62,6	49,1	100,16
35ДБ1	349	127	5,8	8,5	15	42,78	33,6	68,448
40ДБ1	399	139	6,2	9	15	50,58	39,7	80,928
45ДБ1	450	152	7,4	11	15	67,05	52,6	107,28
45ДБ2	450	180	7,6	13,3	18	82,8	65	132,48

1. Двутавры дополнительные широкополочные по ГОСТ 26020-83, высотой (h) профиля от 300,6 до 496,2 мм, шириной полки (b) от 201,9 до 303,8 мм
2. Стенка балочного профиля (s) толщиной от 9,4 до 14,2 мм
3. Полка двутавра (t) толщиной от 16 до 21 мм, при этом площадь сечения F (см²) балки варьируется от 92,6 до 198 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 72,7 до 155 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 148,16 до 316,8 тонн
6. Момент сопротивления широкополочного двутавра Wx (см³) находится в диапазоне от 1000 до 3470 (см³)

Двутавр дополнительный широкополочный по ГОСТ Р57837-2017

Основные размеры двутавра дополнительного широкополочного по ГОСТ 26020-83
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
30ДШ1	301	202	9,4	16	18	92,6	72,7	148,16
40ДШ1	398	302	11,5	18,7	22	159	124	254,4
50ДШ1	496	304	14,2	21	26	198	155	316,8

1. Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 8239-89, высотой (h) профиля от 100 до 600 мм, шириной полки (b) от 55 до 190 мм
2. Стенка балочного профиля (s) толщиной от 4,5 до 12 мм
3. Полка двутавра (t) толщиной от 7,2 до 17,8 мм, при этом площадь сечения F (см²) балки варьируется от 12 до 138 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 9,46 до 108 (кг за погонный метр)
5. Допустимая нагрузка на сечение балки варьируется от 19,2 до 220,8 тонн
6. Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 39,7 до 2560 (см³)

Двутавр по ГОСТ 8239-89 — stroyone. com

Основные размеры двутавра горячекатаного с уклоном полок по ГОСТ 8239-89
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
Дв. 10	100	55	4,5	7,2	7	12	9,46	19,2
Дв. 12	120	64	4,8	7,3	7,5	14,7	11,5	23,52
Дв. 14	140	73	4,9	7,5	8	17,4	13,7	27,84
Дв. 16	160	81	5	7,8	8,5	20,2	15,9	32,32
Дв. 18	180	90	5,1	8,1	9	23,4	18,4	37,44
Дв. 20	200	100	5,2	8,4	9,5	26,8	21	42,88
Дв. 22	220	110	5,4	8,7	10	30,6	24	48,96
Дв. 24	240	115	5,6	9,5	10,5	34,8	27,3	55,68
Дв. 27	270	125	6	9,8	11	40,2	31,5	64,32
Дв. 30	300	135	6,5	10,2	12	46,5	36,5	74,4
Дв. 33	330	140	7	11,2	13	53,8	42,2	86,08
Дв. 36	360	145	7,5	12,3	14	61,9	48,6	99,04
Дв. 40	400	155	8,3	13	15	72,6	57	116,16
Дв. 45	450	160	9	14,2	16	84,7	66,5	135,52
Дв. 50	500	170	10	15,2	17	100	78,5	160
Дв. 55	550	180	11	16,5	18	118	92,6	188,8
Дв. 60	600	190	12	17,8	20	138	108	220,8

1. Двутавры стальные горячекатаные с уклоном внутренних полок по ГОСТ 19425-74, высотой (h) профиля от 140 до 450 мм, шириной полки (b) от 80 до 150 мм
2. Стенка балочного профиля (s) толщиной от 5,5 до 10,58 мм
3. Вес двутавров M (кг/м) находится в диапазоне от 16,9 до 77,6 (кг за погонный метр)
4. Момент сопротивления двутавра с уклоном полок Wx (см³) находится в диапазоне от 102 до 1420 (см³)

Двутавр по ГОСТ 19425-74

Основные размеры двутавра специального по ГОСТ 19425-74
№ двутавра	h	b	s	t	r	F	M	P
1	2	3	4	5	6	7	8	9
Дв. 14С	140	80	5,5	9,1	3,8	21,5	16,9	34,4
Дв. 20С	200	100	7	11,4	4,5	35,6	27,9	56,96
Дв. 20Са	200	102	9	11,4	4,5	39,6	31,1	63,36
Дв. 22С	220	110	7,5	12,3	4,8	42,1	33,1	67,36
Дв. 27С	270	122	8,5	13,7	5,3	51,5	42,8	82,4
Дв. 27Са	270	124	10,5	13,7	5,3	59,9	47	95,84
Дв. 36С	350	140	11	15,8	6	90,9	71,3	145,44
Дв. 18М	180	90	7	12	3,5	32,9	25,8	52,64
Дв. 24М	240	110	8,2	14	4	48,7	38,3	77,92
Дв. 30М	300	130	9	15	6	64	50,2	102,4
Дв. 36М	360	130	9,5	16	6	73,8	57,9	118,08
Дв. 45М	450	150	10,5	18	7	98,8	77,6	158,08

Двутавры сварные по ТУ

Каталог сварных двутавров

1. Двутавры сварные по ТУ, высотой (h) профиля от 244 до 1013 мм, шириной полки (b) от 120 до 405 мм
2. Стенка балочного профиля (s) толщиной от 6 до 25 мм
3. Полка двутавра (t) толщиной от 8 до 36 мм, при этом площадь сечения F (см²) балки варьируется от 34,5 до 396,6 (см²)
4. Вес двутавров M (кг/м) находится в диапазоне от 27,1 до 311,3 (кг за погонный метр).
5. Допустимая нагрузка на сечение балки варьируется от 55,2 до 634,56 тонн
6. Момент сопротивления двутавра сварного Wx (см³) находится в диапазоне от 280,84 до 12543,9 (см³)

Двутавр сварной по ТУ

Основные размеры двутавра сварного по  ТУ
№ двутавра	h	b	s	t	F	M	P
1	2	3	4	5	6	7	8
25Б1	248	124	6	8	34,5	27,1	55,2
25Б2	250	125	6	10	39,5	31	63,2
30Б1	298	149	6	8	41,5	32,6	66,4
30Б2	300	150	6	10	47,5	37,3	76
35Б1	346	174	6	10	55,1	43,2	88,16
35Б2	350	175	8	12	68,8	54	110,08
40Б1	396	199	8	12	78,2	61,4	125,12
40Б2	400	200	8	14	86,5	67,9	138,4
45Б1	446	199	8	12	82,2	64,6	131,52
45Б2	450	200	10	14	98,9	77,7	158,24
50Б1	492	199	10	12	95,3	74,8	152,48
50Б2	496	199	10	14	103,2	81	165,12
50Б3	500	200	10	16	111,5	87,5	178,4
55Б1	543	220	10	14	113,8	89,3	182,08
55Б2	547	220	10	16	122,6	96,3	196,16
60Б1	596	199	10	16	120,8	94,8	193,28
60Б2	600	200	12	18	141	110,7	225,6
70Б0	693	230	12	16	153,6	120,6	245,76
70Б1	691	260	12	16	163	128	260,8
70Б2	697	260	14	20	197,3	154,8	315,68
25К1	246	249	8	12	78,2	61,4	125,12
25К2	250	250	10	14	92,9	72,9	148,64
25К3	253	251	10	16	103,1	81	164,96
30К1	298	299	10	14	111,4	87,5	178,24
30К2	300	300	10	16	123,5	97	197,6
30К3	300	305	16	16	141,2	110,8	225,92
30К4	304	301	12	18	141,8	111,3	226,88
35К1	342	348	10	16	143,1	112,3	228,96
35К2	350	350	12	20	178,5	140,1	285,6
40К1	394	398	12	18	187,5	147,2	300
40К2	400	400	14	22	227,1	178,3	363,36
40К3	406	403	16	25	259,7	203,9	415,52
40К4	414	405	18	30	308	241,8	492,8
40К5	429	400	25	36	379,3	297,7	606,88
25Ш1	244	175	8	12	60,3	47,4	96,48
30Ш1	294	200	8	12	70,3	55,2	112,48
30Ш2	300	201	10	16	91,8	72,1	146,88
35Ш1	334	249	8	12	85,3	66,9	136,48
35Ш2	340	250	10	14	101,9	80	163,04
40Ш1	383	299	10	14	119,9	94,2	191,84
40Ш2	390	300	10	16	132,5	104	212
45Ш1	440	300	12	18	157,8	123,8	252,48
50Ш1	482	300	12	16	150,7	118,3	241,12
50Ш2	487	300	16	18	181,4	142,4	290,24
50Ш3	493	300	16	20	193,8	152,1	310,08
50Ш4	499	300	16	25	223,1	175,1	356,96
60Ш1	582	300	12	18	174,8	137,2	279,68
60Ш2	589	300	16	20	209,1	164,2	334,56
60Ш3	597	300	18	25	249,7	196	399,52
60Ш4	605	300	20	30	290,3	227,9	464,48
70Ш1	692	300	14	20	212,6	166,9	340,16
70Ш2	698	300	16	25	255	200,1	408
70Ш3	707	300	18	30	297,7	233,7	476,32
70Ш4	715	300	20	32	323,5	253,9	517,6
70Ш5	725	300	25	36	381,3	299,3	610,08
80Ш1	782	300	14	18	213,7	167,8	341,92
80Ш2	792	300	14	22	238	186,8	380,8
90Ш1	881	299	16	20	255,4	200,5	408,64
90Ш2	890	299	16	25	285,2	223,9	456,32
100Ш1	990	320	16	22	293,4	230,4	469,44
100Ш2	998	320	18	25	331,9	260,6	531,04
100Ш3	1006	320	18	30	363,6	285,4	581,76
100Ш4	1013	320	20	32	396,6	311,3	634,56
26Б1-Г	258	120	6	10	39	30,6	62,4
26Б2-Г	261	120	6	10	39,2	30,8	62,72
30Б1-Г	296	140	6	10	45,3	35,5	72,48
30Б2-Г	299	140	6	10	45,5	35,7	72,8
35Б1-Г	346	155	6	10	51,3	40,3	82,08
35Б2-Г	349	155	8	10	58	45,6	92,8
40Б1-Г	392	165	8	10	63,5	49,8	101,6
40Б2-Г	396	165	8	12	70,1	55	112,16
45Б1-Г	443	180	8	12	77,4	60,8	123,84
45Б2-Г	447	180	8	14	84,6	66,4	135,36
50Б1-Г	492	200	10	12	95,5	75	152,8
50Б2-Г	496	200	10	14	103,5	81,3	165,6
55Б1-Г	543	220	10	14	113,8	89,3	182,08
55Б2-Г	547	220	10	16	122,6	96,3	196,16
60Б1-Г	593	230	12	16	141,6	111,2	226,56
60Б2-Г	597	230	12	18	151,4	118,8	242,24
70Б1-Г	691	260	12	16	163	128	260,8
70Б2-Г	697	260	12	20	184,1	144,5	294,56
80Б1-Г	791	280	14	18	207,8	163,1	332,48
80Б2-Г	798	280	14	22	230	180,6	368
90Б1-Г	893	300	16	18	246,4	193,4	394,24
90Б2-Г	900	300	16	22	270,2	212,1	432,32
100Б1-Г	990	320	16	22	293,4	230,4	469,44
100Б2-Г	998	320	18	25	331,9	260,6	531,04
100Б3-Г	1006	320	18	30	363,6	285,4	581,76
100Б4-Г	1013	320	20	32	396,6	311,3	634,56
23Ш1-Г	244	160	6	10	46,2	36,2	73,92
26Ш1-Г	251	180	8	10	55,2	43,3	88,32
26Ш2-Г	255	180	8	12	62,4	49	99,84
30Ш1-Г	291	200	8	12	70,1	55	112,16
30Ш2-Г	295	200	8	14	78,1	61,3	124,96
30Ш3-Г	299	200	10	16	91,4	71,8	146,24
35Ш1-Г	338	250	10	14	101,7	79,9	162,72
35Ш2-Г	341	250	10	14	102	80,1	163,2
35Ш3-Г	345	250	12	16	118,3	92,8	189,28
40Ш1-Г	388	300	10	14	120,7	94,8	193,12
40Ш2-Г	392	300	12	16	139,9	109,8	223,84
40Ш3-Г	396	300	14	18	159,7	125,3	255,52
50Ш1-Г	484	300	12	16	151	118,5	241,6
50Ш2-Г	489	300	16	18	181,8	142,7	290,88
50Ш3-Г	495	300	16	22	205,4	161,3	328,64
50Ш4-Г	501	300	16	25	223,4	175,4	357,44
60Ш1-Г	580	320	12	18	181,8	142,7	290,88
60Ш2-Г	587	320	16	22	229	179,7	366,4
60Ш3-Г	595	320	18	25	259,4	203,6	415,04
60Ш4-Г	603	320	20	30	301,9	237	483,04
70Ш1-Г	683	320	14	20	219,3	172,2	350,88
70Ш2-Г	691	320	16	25	263,8	207,1	422,08
70Ш3-Г	700	320	18	30	308,5	242,2	493,6
70Ш4-Г	708	320	20	32	334,9	262,9	535,84
70Ш5-Г	718	320	25	36	393,9	309,2	630,24
23К1-Г	244	240	8	10	66,6	52,3	106,56
26К1-Г	255	260	8	12	81,6	64,1	130,56
26К2-Г	258	260	10	14	96,5	75,8	154,4
26К3-Г	262	260	10	16	106,9	83,9	171,04
30К1-Г	296	300	10	14	111,5	87,5	178,4
30К2-Г	300	300	10	16	123,5	97	197,6
30К3-Г	304	300	12	18	141,4	111	226,24
35К1-Г	343	350	10	16	143,8	112,9	230,08
35К2-Г	348	350	12	18	164,7	129,3	263,52
35К3-Г	353	350	14	20	185,1	145,3	296,16
40К1-Г	393	400	12	16	172	135,1	275,2
40К2-Г	400	400	14	20	211,7	166,2	338,72
40К3-Г	409	400	16	25	258,7	203,1	413,92
40К4-Г	419	400	20	30	313,1	245,8	500,96
40К5-Г	431	400	25	36	379,8	298,1	607,68
30К1-А	298	293	10	14	109,8	86,2	175,68
30К2-А	300	293	10	16	121,3	95,2	194,08
30К3-А	300	293	16	16	137,4	107,8	219,84
30К4-А	304	293	12	18	138,9	109,1	222,24
40Ш1-А	383	293	10	14	118,3	92,8	189,28
40Ш2-А	390	293	10	16	130,3	102,3	208,48
45Ш1-А	440	293	12	18	155,2	121,9	248,32
50Ш1-А	482	293	12	16	148,5	116,6	237,6
50Ш2-А	487	293	16	18	178,9	140,5	286,24
50Ш3-А	493	293	16	20	190,96	149,9	305,536
50Ш4-А	499	293	16	25	219,6	172,4	351,36
60Ш1-А	582	293	12	18	172,3	135,2	275,68
60Ш2-А	589	293	16	20	206,32	162	330,112
60Ш3-А	597	293	18	25	246,2	193,3	393,92
60Ш4-А	605	293	20	30	286,1	224,6	457,76
70Ш1-А	692	293	14	20	209,8	164,7	335,68
70Ш2-А	698	293	16	25	251,5	197,4	402,4
70Ш3-А	707	293	18	30	293,5	230,4	469,6
70Ш4-А	715	293	20	32	319,7	250,4	511,52
70Ш5-А	725	293	25	36	376,2	295,3	601,92
80Ш1-А	782	293	14	18	211,2	165,8	337,92
80Ш2-А	792	293	14	22	234,9	184,4	375,84
90Ш1-А	881	293	16	20	253	198,6	404,8
90Ш2-А	890	293	16	25	282,2	221,5	451,52
90Б1-ГА	893	293	16	18	243,9	191,4	390,24
90Б2-ГА	900	293	16	22	267,2	209,7	427,52
40Ш1-ГА	388	293	10	14	118,8	93,2	190,08
40Ш2-ГА	392	293	12	16	137,7	108,1	220,32
40Ш3-ГА	396	293	14	18	157,2	123,4	251,52
50Ш1-ГА	484	293	12	16	148,7	116,7	237,92
50Ш2-ГА	489	293	16	18	179,2	140,7	286,72
50Ш3-ГА	495	293	16	22	202,4	158,9	323,84
50Ш4-ГА	501	293	16	25	219,9	172,7	351,84
30К1-ГА	296	293	10	14	109,6	86	175,36
30К2-ГА	300	293	10	16	121,3	95,2	194,08
30К3-ГА	304	293	12	18	138,9	109,1	222,24
№27	270	125	6	10	40,7	32	65,12
№30	300	135	8	10	50,1	39,3	80,16
№33	330	140	8	12	58,8	46,2	94,08
№36	360	145	8	12	62,4	49	99,84
№40	400	155	8	14	73,9	58	118,24
№45	450	160	10	14	87,7	68,9	140,32
№50	500	170	10	16	101,9	80	163,04
№55	550	180	12	16	120,5	94,6	192,8
№60	600	190	12	18	137,4	107,8	219,84



Поделиться:

• Следующая записьШвеллер. Сортаменты, таблицы и размеры всех швеллеров

×

Рекомендуем посмотреть

Таблица размеров двутавровых балок и руководство

Двутавровые балки, также известные как двутавровые, W-образные или универсальные балки, являются одним из наиболее распространенных типов стальных балок, используемых в коммерческом и жилом строительстве, а также в гражданском строительстве. инженерные проекты. Воспользуйтесь этой таблицей размеров двутавровой балки и руководством, чтобы выбрать правильную двутавровую балку для своего проекта, а затем купите перепрофилированные МАТЕРИАЛЫ, чтобы найти отличные предложения на новые и бывшие в употреблении двутавровые балки.

Купить двутавровые балки сейчас

Говоря на языке двутавровых балок

Выбор подходящей двутавровой балки для вашего проекта начинается со знания и понимания нескольких основных терминов, которые используются для описания ее конструктивных свойств и характеристик структурной целостности. . В зависимости от того, что вы строите, вам не нужно быть инженером, чтобы выбрать двутавровую балку нужного размера. Вот несколько наиболее важных терминов, которые нужно знать:

• Фланец: Полки двутавровой балки представляют собой верхнюю и нижнюю горизонтальные пластины или линии, благодаря которым балка выглядит как заглавная буква «I», если смотреть под углом поперечного сечения.
• Толщина полки : Относится к толщине упомянутой выше полки и влияет на несущую способность балки.
• Толщина стенки: Это толщина стали в вертикальном сечении двутавровой балки.
• Радиус скругления: Относится к области, где происходит переход между стенкой и полками.
• Ширина фланца: Относится к ширине фланцев сверху и снизу балки.
• Глубина: Это высота между верхней и нижней полками.

Типы и формы двутавровых балок

Как правило, двутавровые балки имеют две наиболее распространенные формы: S-образную и W-образную. S-образные двутавровые балки имеют конические полки. Они больше всего напоминают заглавную букву «I», если смотреть на них крест-накрест. W-образные двутавровые балки имеют прямые или параллельные полки, которые имеют тенденцию быть длиннее, что придает им вид заглавной буквы H при повороте на бок, поэтому их также часто называют двутавровыми балками.

Различия между двутавровыми и двутавровыми балками.

Двутавровые балки изготавливаются из стального проката и обычно тяжелее, чем S-образные двутавровые балки. Это означает, что они могут выдерживать большее усилие, чем двутавровые балки, и их, как правило, используют в коммерческих строительных проектах, где нагрузки выше. Двутавровые балки, как правило, легче и часто используются в проектах жилищного строительства, где слишком большой вес или сила на стене могут создать структурную проблему.

Конструктивно двутавровые балки можно использовать для пролетов до 330 футов, а двутавровые балки можно использовать для пролетов до 100 футов.

Правильный выбор двутавровой балки для вашего проекта

При выборе правильного размера и типа двутавровой балки для вашего проекта важно учитывать приложенную к ней силу, весовую нагрузку, которую она должна выдерживать, а также натяжение и сжатию он подвергнется.

Меньшие двутавровые балки можно использовать для проектов, где давление и вес будут больше, а большие размеры следует использовать для конструкций, которые должны выдерживать большую нагрузку. Вы можете использовать приведенную ниже таблицу в качестве общего руководства, которое поможет вам выбрать правильную длину и толщину для вашей двутавровой балки.

Размеры двутавровой балки американского стандарта

Тип	Балка высота (дюйм)	Фланец ширина (дюйм)	Стенка толщина (дюйм)	Фланец толщина (дюйм)	Вес (фунт/фут)	Сечение площадь (в 2 )	Момент инерции при кручении (Дж) (в 4 )
Ш4х13	4. 16	4,06	0,28	0,345	13	3,83	0,151
Ш5х16	5.01	5	0,24	0,36	16	4,71	0,192
Ш5х19	5,15	5.03	0,27	0,43	19	5,56	0,316
Ш6х8,5	5,83	3,94	0,17	0,195	8,5	2,52	0,0333
W6x9	5,9	3,94	0,17	0,215	9	2,68	0,0405
Ш6х12	6. 03	4	0,23	0,28	12	3,55	0,0903
Ш6х15	5,99	5,99	0,23	0,26	15	4,43	0,101
Ш6х16	6,28	4.03	0,26	0,405	16	4,74	0,223

Найдите выгодные предложения на двутавровые балки

После того, как вы определились с нужным типом и размером двутавровой балки, проверьте наш ассортимент новых и подержанных двутавровых балок, чтобы узнать, есть ли у нас то, что вам нужно. Поскольку стоимость строительных материалов растет, перепрофилированные МАТЕРИАЛЫ могут сэкономить вам целое состояние по сравнению со стоимостью покупки новых.

Искать на складе двутавровые балки

Подробнее на сайте repurposedMATERIALS

Чтобы узнать о более разумных способах сэкономить деньги и не допустить попадания использованных материалов на свалки, изучите широкий ассортимент использованных и неиспользованных излишков материалов на сайте repurposedMATERIALS сегодня. Найдите идеальные материалы для вашего следующего проекта по непревзойденным ценам!

Купить сейчас



---

Стальные балки | Наиболее популярны широкополочные стальные балки

Балки

Стальные балки Обычно называемые двутавровыми балками из-за своей формы, балки обеспечивают большую несущую способность при использовании в горизонтальном положении или в качестве колонн. Самый популярный номер Стальная балка с широкими полками , также известная как H-образная или W-образная балка с неконическими полками. Эта форма балки имеет более широкий профиль для дополнительной горизонтальной прочности, что делает ее идеальной для балки дома, мостовой балки и прицепа. Стандартные американские балки , также известные как Junior Beams или S Beams, имеют конические полки для дополнительной прочности, когда ваша нагрузка сосредоточена на полках.

BeamsDownload

Балки – структурные A-36 / A529

РАЗМЕР	LBS/ FT	FLANGE WIDTH	WEB THICKNESS	LBS 20′	LBS 40′	LBS 50′	LBS 60′
A		B	C
3	5.70	2.330	.170	114	228	285	342
3	7.50	2.509	.349	150	300	375	450
4	7. 70	2.663	.193	154	308	385	462
5	10.00	3.004	.214	200	400	500	600
6	12.50	3.332	.230	250	500	625	750
6	17.25	3.565	.465	345	690	863	1035
8	18.40	4.000	.270	368	736	920	1104
8	23.00	4.171	.441	460	920	1150	1380
10	25.40	4.660	.310	508	1016	1270	1524
10	35. 00	4.944	.594	700	1400	1750	2100
12	31.80	5.000	.350	636	1272	1590	1908
15	42.90	5.500	.410	858	1716	2145	2574

Junior Beams A529

SIZE	LBS/FT	FLANGE	WEB	LBS/20’	LBS/40’	LBS/50’	LBS/60′
A		B	C
6	4. 40	1.844	.114	88	176	220	264
8	6.50	2.281	.135	130	260	325	390
10	9.00	2.688	.155	180	360	450	540
12	11.80	3.063	.175	236	472	590	708

Балки с широкими полками A992

НОМИНАЛЬНЫЙ РАЗМЕР В ДЮЙМАХ	ФУНТ/ФУТ	ГЛУБИНА СЕЧЕНИЯ В ДЮЙМАХ	FLANGE WIDTH IN INCHES	FLANGE THICKNESS IN INCHES	WEB THICKNESS IN INCHES
		A	B	C	D
4 x 4	13.0	4. 16	4.060	.345	.280
5 x 5	16,0	5.00966	5.000	.0061 9.0	5.90	3.940	.215	.170
6 x 4	12.0	6.00	4.030	.279	.230
6 x 4	16.0	6.28	4.030	.405	.260
6 x 6	15.0	5.99	5.990	.260	.230
6 x 6	20.0	6.20	6.018	.367	.258
6 x 6	25.0	6.37	6.080	.456	.320
8 x 4	10.0	7,90	3,940	.204	.170
8 x 4	13,0	8.00	4.000	. 2544669	4.000	.0061 8.12	4.015	.314	.245
8 x 5 1/4	18.0	8.14	5.250	.330	.230
8 x 5 1/4	21.0	8.28	5.270	.400	.250
8 x 6 1/2	24.0	7.93	6.500	.398	.245
8 x 6 1/2	28,0	8.06	6.540	.463	.285
8 x 8	31.0	8.00	8.000	.433	.288
8 x 8	35.0	8.12	8.027	.493	.315
8” H – Piling	36.0	8.02	8.155	.445	.445
8 x 8	40.0	8. 25	8.077	.558	.365
8 x 8	48.0	8.50	8.117	.683	.405
10 x 4	12.0	9.87	3.960	.210	.190
10 x 4	15.0	10.00	4.000	.269	.230
10 x 4	17.0	10.12	4.010	.329	.240
10 x 4	19.0	10.25	4.020	.394	.250
10 x 5 3/4	22.0	10.17	5.750	.360	.240
10 x 5 3/4	26.0	10.33	5.770	.440	.260
10 x 5 3/ 4	30,0	10.47	5.810	.510	. 300
10 x 8	33.0	9.75	7.964	.433	.292
10 x 8	39.0	9.94	7.990	.528	.318
10 x 8	45.0	10.12	8.022	.618	.350
10” H – Piling	42.0	9.70	10.075	.420	.415
10 x 10	49.0	10.00	10.00	.558	.340

Wide Flange Beams A992 Large 966666669н.0066961,5353961,535366.

Номинальный размер в дюймах	фунтов/фут	Глубина секции в дюймах	Flange Wwidth в дюймах	14 Flange Wwidth wwiths	.0448 FLANGE THICKNESS IN INCHES	WEB THICKNESS IN INCHES
		A	B	C	D
12 x 4	14,0	11,91	3. 970	.224	.200
12 x 4	16,0	11,99	,	666666666666666666666666666669006er9теля	6966	6	6	66
12 x 4	19.0	12.16	4.010	.349	.240
12 x 4	22.0	12.31	4.030	.424	.260
12 x 6 1/2	26.0	12.22	6,490	.380	.230
12 x 6 1 1/2	34
	966	666666666666666666666666666666666666666666666666	69н.0061 .260
12 x 6 1/2	35.0	12.50	6.560	.520	.300
12 x 8	40.0	11.94	8.00	.516	.294
12 x 8	45. 0	12.06	8.042	.576	.336
12 x 8	50.0	12.19	8.077	.640	.371
14 x 5	22.0	13.72	5.000	.335	.230
14 x 5	26.0	13.89	5.025	.418	. 225
14 x 6 3/4	30.0	13.86	6.733	.383	.270
14 x 6 3/4	34.0	14.00	6.750	. 453	.287
14 x 8	43.0	13.68	8.000	.528	.308
14 x 10	61.0	13.89	9.995	.645	.375
16 x 5 1/2	26.0	15.65	5. 500	.345	.250
16 x 5 1/2	31.0	15.84	5.525	.442	.275
16 x 7	36.0	15.85	6.992	.428	.299
16 x 7	40.0	16.00	7.000	. 503	.307
16 x 7	50.0	16.25	7.073	.628	.380
16 x 7	57.0	16.43	7.120	.715	.430
18 x 6	35.0	17.71	6.000	.429	.298
18 x 6	40.0	17.90	6.018	. 524	.316
18 x 6	46.0	18.06	6.060	.605	.360
18 x 7 1/2	50. 0	18.00	7.500	.570	.358
18 x 7 1/2	55,0	18,12	7,532	. 20,66	6.500	.451	.348
21 x 6 1/2	50,0	20,83	6.530	6.530	6.530	68,0	21,13	8.270	.685	.430
24 x 7	55.0	23.63	7.000	.500	.375
24 x 9	76.0	23.92	8,990	.680	.440

Nominal Size в дюймах	фунтов/FT	WT LBS/204448 фунтов/FT	WT LBES/2044498 фунтов/FT	WT LBS/2044498 фунтов/FT	WT LBS/2044498 фунтов/FT	WT LBS/ 8 фунтов/FT	9448 фунтов/FT	9448 фунтов/FT	9044 8 фунтов/50 футов	WT LBS/60′
12 x 4	14. 0	280	420	560	700	840
12 x 4	16.0	320	480	640	800	960
12 x 4	19.0	380	570	760	950	1140
12 x 4	22.0	440	660	880	1100	1320
12 x 6 1/2	26.0	520	780	1040	1300	1560
12 x 6 1/2	30.0	600	900	1200	1500	1800
12 x 6 1/2	35.0	700	1050	1400	1750	2100
12 x 8	40.0	800	1200	1600	2000	2400
12 x 8	45. 0	900	1350	1800	2250	2700
12 x 8	50.0	1000	1500	2000	2500	3000
14 x 5	22.0	440	660	880	1100	1320
14 x 5	26.0	520	780	1040	1300	1560
14 x 6 3/4	30.0	600	900	1200	1500	1800
14 x 6 3/4	34.0	680	1020	1360	1700	2040
14 x 8	43.0	860	1290	1720	2150	2580
14 x 10	61.0	1220	1830	2440	3050	3660
16 x 5 1/2	26. 0	520	780	1040	1300	1560
16 x 5 1/2	31.0	620	930	1240	1550	1860
16 x 7	36.0	720	1080	1440	1800	2160
16 x 7	40.0	800	1200	1600	2000	2400
16 x 7	50.0	1000	1500	2000	2500	3000
16 x 7	57.0	1140	1710	2280	2850	3420
18 x 6	35.0	700	1050	1400	1750	2100
18 x 6	40.0	800	1200	1600	2000	2400
18 x 6	46. 0	920	1380	1840	2300	2760
18 x 7 1/2	50.0	1000	1500	2000	2500	3000
18 x 7 1/2	55.0	1100	1650	2200	2750	3300
21 x 6 1/2	44.0	880	1320	1760	2200	2640
21 x 6 1/2	50.0	1000	1500	2000	2500	3000
21 x 8 1/4	68.0	1360	2040	2720	3400	4080
24 x 7	55.0	1100	1650	2200	2750	3300
24 x 9	76.0	1520	2280	3040	3800	4560

ASTM A36 Стальная двутавровая балка

Сталь ASTM A36 I BEAM из-за ее хороших механических характеристик, двутавровая балка A36 широко используется во многих конструкциях, сталь A36 I Beam особенно используется для таких крупномасштабных конструкций-мастерских, мостов, кораблей, подъемных машин, фундамента оборудования, опор, фундамента куча и так далее.

Делиться:

Отправить электронное письмо Теперь говорите

Свяжитесь с нами

Электронная почта: [email protected]

Мобильный: +86 15824687445 Келли

Тел: +86 15824687445

Адрес: № 4-1114, здание Beichen, город Beicang, район Beichen, Тяньцзинь, Китай.

Премьера продукта Технические данные

Введение продукта

ASTM A36 Стальная двутавровая балка

ASTM A36 углеродистая сталь I-образного сечения

ASTM A36 i-балка имеет промежуточный предел прочности при растяжении и текучести из-за низкого содержания углерода без других легирующих элементов. Стальные балки A36 являются распространенным материалом для строительства и гражданского строительства благодаря конкурентоспособной низкой стоимости и хорошим свойствам при сварке, формовании и механической обработке.

Балки из углеродистой стали с горячим цинкованием эффективно защищают сталь от коррозии, вызванной погодными условиями и окружающей средой. Количество цинкового покрытия настраивается в соответствии с вашими требованиями.

Описание продукта:

• Артикул: Стальная балка ASTM A36.
• Технология: горячекатаная.
• Обработка поверхности: черная, оцинкованная или грунтованная.
• Размеры: Европейский стандарт IPN и IPE.
• Ширина полотна: 42–215 мм.
• Глубина: 80 – 600 мм.
• Толщина полотна: 3,8–21,6 мм.
• Примечание. Размеры специальных стальных балок изготавливаются по индивидуальному заказу.

Технические данные

A36 углерод i балка химический состав

Марка стали	Стили	Углерод, не более, %	Марганец, %	Фосфор, не более, %	Сера, не более, %	Кремний, %
А36	Стальные профили	0,26	—	0,04	0,05	≤0,40

Примечание. Содержание меди доступно при указании вашего заказа.

A36 углерод i балка механические свойства

Марка стали	Стили	Прочность на растяжение, тыс.фунтов/кв.дюйм [МПа]	Предел текучести, мин, тыс.фунтов/кв.дюйм [МПа]	Удлинение на 8 дюймов [200 мм], не менее, %	Удлинение на 2 дюйма [50 мм], не менее, %
А36	Стальные профили	58–80 [400–550]	36 [250]	20	21

Двутавровая балка A36 – размеры IPE

Артикул	Вес (кг/м)	Глубина (мм)	Ширина (мм)	Толщина стенки (мм)	Толщина фланца (мм)
ИПЭ 80	6,0	80	46	3,8	5,2
ИПЭ 100	8.1	100	55	4. 1	5,7
ИПЭ 120	10,4	120	64	4,4	6,3
ИПЭ 140	12,9	140	73	4,7	6,9
ИПЭ 160	15,8	160	82	5,0	7,4
ИПЭ 180	18,8	180	91	5,3	8,0
ИПЭ 200	22,4	200	100	5,6	8,5
ИПЭ 220	26,2	220	110	5,9	9,2
ИПЭ 240	30,7	240	120	6,2	9.8
ИПЭ 270	36,1	270	135	6,6	10,2
ИПЭ 300	42,2	300	150	7. 1	10,7
ИПЭ 330	49,1	330	160	7,5	11,5
ИПЭ 360	57,1	360	170	8	12,7
ИПЭ 400	66,3	400	180	8,6	13,6
ИПЭ 450	79,1	450	190	9,4	14,6
ИПЭ 500	90,7	500	200	10,2	16
ИПЭ 550	106,0	550	210	11,2	17,2
ИПЭ 600	124,4	600	220	12	19

Двутавровая балка A36 – размеры IPN

Артикул	Вес (кг/м)	Глубина (мм)	Ширина (мм)	Толщина стенки (мм)	Толщина фланца (мм)
ИПН 80	5,9	80	42	3,9	5,9
ИПН 100	8,3	100	50	4,5	6,8
ИПН 120	11,1	120	58	5. 1	7,7
ИПН 140	14,3	140	66	5,7	8,6
ИПН 160	17,9	160	74	6,3	9,5
ИПН 180	21,9	180	82	6,9	10,4
ИПН 200	26,2	200	90	7,5	11,3
ИПН 220	31,1	220	98	8.1	12,2
ИПН 240	36,2	240	106	8,7	13,1
ИПН 260	41,9	260	113	9,4	14,1
ИПН280	47,9	280	119	10,1	15,2
ИПН 300	54,2	300	125	10,8	16,2
ИПН320	61,0	320	131	11,5	17,3
ИПН 340	68,0	340	137	12,2	18,3
ИПН 360	76,1	360	143	13	19,5
ИПН 400	92,4	400	155	14,4	21,6
ИПН 450	115	450	170	16,2	24,3
ИПН 500	141	500	185	18	27
ИПН 550	166	550	200	19	30
ИПН 600	199	600	215	21,6	32. 4f

Сопутствующие товары

Балки — West Central Steel

Балки — Jr. H или Light Beams

Соответствует ASTM A36
Длина приклада: 20, 40 и 60 футов.

Ном. Вес/фут/фунт в дюймах	Ранее назывался	Толщина стенки в дюймах	Ширина фланца	Толщина фланца	Площадь
3 X 2,9	Младшая балка	0,090	2,250	0,130		0,914
4 X 3,2	Младшая балка	0,092	2,250	0,130	1.01
4 X X 18,9	Двутавровая балка	0,316	5,003	0,416	5,55
6 X 4,4	Младшая балка	0,114	1,844	0,171	1,29
8 X 6,5	Младшая балка	0,135	2,281	0,189	1,92
10 X 9,0	Младшая балка	0,157	2,69	0,206	0,265

Балки – стандартные

Соответствует ASTM A36

Ном. В дюймах	Вес/фут/фунт	Толщина стенки в дюймах	Ширина полки	Толщина полки	Площадь кв. Дюйм
S3 X	5,7	0,170	2,330	0,260	1,67
S3 X	7,5	0,349	2,509	0,260	2,21
S4 X	7,7	0,193	2,663	0,293	2,26
S4 X	9,5	0,326	2,796	0,293	2,79
S5 X	10,0	0,214	3,004	0,326	2,94
S6 X	12,5	0,232	3,332	0,359	3,67
S6 X	17,25	0,465	3,565	0,359	5,07
S8 X	18,4	0,271	4,001	0,425	5,41
S8 X	23,0	0,441	4,171	0,425	6,77
S10 X	25,4	0,311	4,661	0,491	7,46
S10 X	35,0	0,594	4,944	0,491	10,30
S12 X	31,8	0,350	5,000	0,544	9,35
S12 X	35,0	0,428	5,078	0,544	10,30
S12 X	40,8	0,472	5,252	0,659	12,00
S12 X	50,0	0,687	5,477	0,659	14,70
S15 X	42,9	0,411	5,501	0,622	12,60
S15 X	50,0	0,550	5,640	0,622	14,70
S18 X	54,7	0,461	6,001	0,691	16,10
S18 X	70,0	0,711	6,251	0,691	20,60
S20 X	66,0	0,505	6,255	0,795	19,40
S24 X	80,0	0,500	7,000	0,870	23,50
S24 X	100,0	0,745	7,245	0,870	29,30
S24 X	106,0	0,620	7,870	1,090	31,20

Балки – широкий фланец

Соответствует ASTM A36 или A992

0,646 0,86

1 0,560

1 0,560

1 0,340

6 905,8061 10,096 9,04061 2 0,68 0,66 9,0061 170061 170061

6 90,1061 20,1061

66 230616 90,0606 20,515 9,02061 3 0,646 0,86

90,0061 10,0061

6 90,8061 21,17

6 90,05061 2061

6 90,1061 20,1061

1 3

1 4

61 5,4416

20261

6 90,0206 20,6166

90,0061 0,450

1 0,350

61 2 6

1 22,040

61 3

7,007061 4 400961 4

1 3

61 31 3
61 34,0706161 3 4,02061 7

1 4

Ном. В дюймах	Вес/фут/фунт	Глубина в дюймах	Толщина стенки в дюймах	Ширина фланца	Толщина фланца	Район, пл. Дюйм
W4 X	13,0	4,16	0,280	4,060	0,345 600616	6
W5 X	16,0	5,01	0,240	5,000	0,360	0,61
W5 X	19,0	5,15	0,270	5,030	0,430	0,66
Ш6 Х	9,0	5,90	0,170	3,940	0,215	2,68
W6 X	12,0	6,03	0,230	4,000	0,280	3,66
W6 X	15,0	5,99	0,230	5,990	0,260	0,463
W6 X	16,0	6,28	0,260	4,030	0,405	4,74
W6 X	20,0	6,20	0,260	6,020	0,365	0,667
W6 X	25,0	6,38	0,320	6,080	0,455	0,664
W8 X	10,0	7,89	0,170	3,940	0,205	0,96
Ш8 Х	13,0	7,99	0,230	4,000	0,255	3,84
W8 X	15,0	8,11	0,245	4,015	0,315	4,64
W8 X	18,0	8,14	0,230	5,250	0,330	0,66
W8 X	21,0	8,28	0,250	5,270	0,400	6,16
W8 X	24,0	7,93	0,245	6,495	0,400	7,06
W8 X	28,0	8,06	0,285	6,535	0,465	0,66
W8 X	31,0	8,00	0,285	7,995	0,435	90,13
Ш8 Х	35,0	8,12	0,310	8,020	0,495	10,30
W8 X	40,0	8,25	0,360	8,070	0,560	90,60
W8 X	48,0	8,50	0,400	8,110	0,685		10,60
W8 X	58,0	8,75	0,510	8,220	0,810	17,10
W8 X	67,0	9,00	0,570	8,280	0,935	90,60
Ш10 Х	12,0	9,87	0,190	3,960	0,210	3,564
Ш10 Х	15,0	9,99	0,230	4,000	0,270	0,61 0,61
Ш10 Х	17,0	10,11	0,240	4,010	0,330	4,99
Ш10 Х	19,0	10,24	0,250	4,020	0,395	0,66 0,66
Ш10 Х	22,0	10,17	0,240	5,750	0,360
Ш10 Х	26,0	10,33	0,260	5,770	0,440	7,61
Ш10 Х	30,0	10,47	0,300	5,810	0,510
Ш10 Х	33,0	9,73	0,290	7,960	0,435	9 0,61
Ш10 Х	39,0	9,92	0,315	7,985	0,530		1 10,50
W10 X	45,0	10,10	0,350	8,020	0,620	13,30 9006
Ш10 Х	49,0	9,98	0,340	10,000	0,560
Ш10 Х	54,0	10,09	0,370	10,030	0,615
Ш10 Х	60,0	10,22	0,420	10,080	0,680	17,60
Ш10 Х	68,0	10,40	0,470	10,130	0,770	20,0061
W10 X	77,0	10,60	0,530	10,190	0,870
6 20261
W10 X	88,0	10,84	0,605	10,265	0,990	25,90
W10 X	100,0	11,10	0,680	10,340	1,120
W12 X	14,0	11,91	0,200	3,970	0,225	0,6161 0,6161
W12 X	16,0	11,99	0,220	3,990	0,265	0,66
Ш12 Х	19. 0	12,16	0,235	4,005	0,350	5,57
W12 X	22,0	12,31	0,260	4,030	0,425
W12 X	26,0	12,22	0,230	6,490	0,380	0,66 0,66
W12 X	30,0	12,34	0,260	6,520	0,440	8,79
W12 X	35,0	12,50	0,300	6,560	0,520	90,3061 10,3061
W12 X	40,0	11,94	0,295	8,005	0,515	1 0,515	11,94
W12 X	45,0	12,06	0,335	8,045	0,575	0,575	0,575	0,335
Ш12 Х	50,0	12,19	0,370	8,080	0,640	14,70
W12 X	53,0	12,06	0,345	9,995	0,575	0,575	0,6061 0,6061 0,575
W12 X	58,0	12,19	0,360	10,010	0,640
Ш12 Х	65,0	12,12	0,390	12. 000	0.605	19.10
W12 X	72,0	12,25	0,430	12,040	0,670
W12 X	79,0	12,38	0,470	12,080	0,735
W12 X	87,0	12,53	0,515	12,125	0,810
W12 X	96,0	12,71	0,550	12,160	0,900	28,0061
W12 X	106,0	12,89	0,610	12,220	0,990
W14 X	22,0	13,74	0,230	5,000	0,335
Ш14 Х	26,0	13,91	0,255	5,025	0,420	7,69
W14 X	30,0	13,84	0,270	6,730	0,385
W14 X	34,0	13,98	0,285	6,745	0,455
W14 X	38,0	14,10	0,310	6,770	0,515	11. 20
W14 X	43,0	13,66	0,305	7,995	0,530	0,530	0,530	0,6061 0,6061 0,530
W14 X	48,0	13,79	0,340	8,030	0,595	0,595	0,595	0,340
W14 X	53,0	13,92	0,370	8,060	0,660	0,660	0,6061 0,6061 0,6061 0,6061
Ш14 Х	61,0	13,89	0,375	9,995	0,645	17,90
W14 X	68,0	14,04	0,415	10,035	0,720	20,0061 20
W14 X	74,0	14,17	0,450	10,070	0,785	0,450
W14 X	82,0	14,31	0,510	10,130	0,855	24,10
W14 X	90,0	14,02	0,440	14,520	0,710
W14 X	99,0	14,16	0,485	14,565	0,780
W14 X	109,0	14,32	0,525	14,605 ​​	0,860
W14 X	120,0	14,48	0,590	14,670	0,940	35,30
W14 X	159,0	14,98	0,745	15,563	1,190
W14 X	193,0	15,48	0,890	15,710	1,441	5,48	0,890
Ш16 Х	26,0	15,69	0,250	5,500	0,345	7,68
W16 X	31,0	15,88	0,275	5,525	0,440	0,661 0,66
W16 X	36,0	15,86	0,295	6,985	0,430	10,6061 10,6061
W16 X	40,0	16,01	0,305	6,995	0,505	91,00610066
W16 X	45,0	16,13	0,345	7,035	0,565	0,565	13,3061
W16 X	50,0	16,26	0,380	7,070	0,630	0,630	0,630	0,380
W16 X	57,0	16,43	0,430	7,120	0,715	1 10,715	16,43
Ш16 Х	67,0	16,33	0,395	10,235	0,665	19,70
W16 X	77,0	16,52	0,455	10,295	0,760
W16 X	89,0	16,75	0,525	10,365	0,875
W16 X	100,0	16,97	0,585	10,425	0,985	29. 40
Ш18 Х	35,0	17,70	0,300	6,000	0,425	10,3061 10,3061
Ш18 Х	40,0	17,90	0,315	6,015	0,525	90,8061 11,90
W18 X	46,0	18,06	0,360	6,060	0,605	0,605	0,605	0,360
Ш18 Х	50,0	17,99	0,355	7,495	0,570	14,70
Ш18 Х	55,0	18,11	0,390	7,530	0,630	10,630	16,11
W18 X	60,0	18,24	0,415	7,555	0,695	0,695	17,6061 17,6061
Ш18 Х	65,0	18,35	0,450	7,590	0,750	19,10
Ш18 Х	71,0	18,47	0,495	7,635	0,810	90,8061 20,8061
Ш18 Х	76,0	18,21	0,425	11,035	0,680	61 2025
Ш18 Х	86,0	18,39	0,480	11,090	0,770	6 205306
W18 X	97,0	18,59	0,535	11,145	0,870	28,50
W21 X	44,0	20,66	0,350	6,500	0,450
W21 X	50,0	20,83	0,380	6,530	0,535	0,535	0,535	0,380
W21 X	57,0	21,06	0,405	6,555	0,650	16,70
W21 X	62,0	20,99	0,400	8,240	0,615	18,3061
W21 X	68,0	21,13	0,430	8,270	0,685	20,0061
W21 X	73,0	21,24	0,455	8,295	0,740	90,5061 21,24
W21 X	83,0	21,43	0,515	8,355	0,835	20,3061 20,3061
W21 X	93,0	21,62	0,580	8,420	0,930	27,3061
W21 X	101,0	21,36	0,500	12,290	0,800
W21 X	111,0	21,51	0,550	12,340	0,875	32,70
W24 X	55,0	23,57	0,395	7,005	0,505	10,505	16,506
W24 X	62,0	23,74	0,430	7,040	0,590	0,590	1 0,590	0,430
W24 X	68,0	23,73	0,415	8,965	0,585	20. 10
W24 X	76,0	23,92	0,440	8,990	0,680
W24 X	84,0	24,10	0,470	9,020	0,770	24,10
W24 X	94,0	24,31	0,515	9,065	0,875	27,0061
W24 X	104,0	24,06	0,500	12,750	0,750	30,60
W24 X	117,0	24,26	0,550	12,800	0,850	3 4,04061
W24 X	131,0	24,48	0,605	12,885	0,960
W24 X	146,0	24,74	0,650	12,900	1,090	43,00
W24 X	162,0	25,00	0,705	12,955	1,220
W27 X	84. 0	26.71	0.460	9.960	0.640	1 90.8061 24.0
W27 X	94.0	26.92	0.490	9.990	0.745	27.061
W27 X	102,0	27,09	0,515	10,015	0,830	30,00
W27 X	114,0	27,29	0,570	10,070	0,930	3,0061
W27 X	146,0	27,38	0,605	13,965	0,975
W30 X	99,0	29,65	0,520	10,450	0,670	29,10
W30 X	108,0	29,83	0,545	10,475	0,760
W30 X	116,0	30,01	0,565	10,495	0,850
W30 X	124,0	30,17	0,585	10,515	0,930	36,50
W30 X	132,0	30,31	0,615	10,545	1,000
W33 X	118,0	32,86	0,550	11,480	0,740
W33 X	130,0	33,09	0,580	11,510	0,855
W36 X	135,0	35,55	0,600	11,950	0,790	39,70
W33 X	150,0	35,85	0,625	11,975	0,940
W33 X	160,0	36,01	0,650	12,000	1,020

Запросить предложение

Запросить формы, размеры и сорта, не указанные в списке.

West Central Steel, Inc.

110 19th Street NW
Willmar, MN 56201

Карта/направления
800-992-8853

Добро пожаловать на Turner Steel Home Page

• Turner Steel Home Page
666666666666666666666666666666666666666666666666666
• СВЯЖИТЕСЬ С НАМИ
•  ИНВЕНТАРЬ
   КАТЕГОРИИ
• ГОРЯЧЕКАТАНЫЕ БРУСКИ
• ГОРЯЧЕКАТАНЫЙ ЛИСТ
• ПЛАСТИНЫ
• КОНСТРУКЦИИ A.S.T.M. А-36
• Углы
• Стандартные каналы
• Стрингерные каналы
• Двутавровые балки
• Балки с широкими полками
• Корабельные и автомобильные каналы
• Младшие балки
• ТРУБКА
• ИЗГОТОВЛЕННАЯ АРМАТУРА
• ХОЛОДНООТДЕЛАННЫЕ УГЛЕРОДНЫЕ БРУТКИ

Балки с широкими полками
4 х 4	13,0	4,16	4.060	0,280
5 х 5	16,0	5,00	5. 000	0,240
* 5 х 5	18,9	5,00	5.003	0,316
5 х 5	19,0	5,15	5.030	0,240
6 х 4	9,0	5,90	3,940	0,170
6 х 4	12,0	6,00	4.000	0,230
6 х 4	16,0	6,25	4.030	0,260
6 х 6	15,0	5,99	5,990	0,260
6 х 6	20,0	6,20	6.020	0,365
6 х 6	25,0	6,38	6.080	0,455
8 х 4	10,0	7,90	3,940	0,170
8 х 4	13,0	8,00	4.000	0,230
8 х 4	15,0	8. 12	4.015	0,245
8 x 5-1/4	18,0	8.14	5.250	0,230
8 x 5-1/4	21,0	8,28	5.270	0,250
8 x 6-1/2	24,0	7,93	6.500	0,245
8 x 6-1/2	28,0	8.06	6.540	0,285
8 х 8	31,0	8,00	8.000	0,288
8 х 8	35,0	8.12	8.027	0,315
8 х 8	40,0	8,25	8.077	0,365
* 8 х 8	48,0	8,50	8.117	0,405
* 8 х 8	58,0	8,75	8.222	0,510
* 8 х 8	67,0	9,00	8,287	0,575
10 х 4	12,0	9,87	3,960	0,190
10 х 4	15,0	10. 00	4.000	0,230
10 х 4	17,0	10.12	4.010	0,240
10 х 4	19,0	10,25	4.020	0,250
10 х 5-3/4	22,0	10,17	5.750	0,240
10 х 5-3/4	26,0	10,33	5,770	0,260
10 х 5-3/4	30,0	10,47	5.810	0,300
10 х 8	33,0	9,75	7,964	0,292
10 х 8	39,0	9,94	7,799	0,318
10 х 8	45,0	10,12	8.022	0,350
10 х 10	49,0	10.00	10.000	0,340
* 10 х 10	54,0	10. 12	10.028	0,368
* 10 х 10	60,0	10,25	10.075	0,415
* 10 х 10	68,0	10,40	10.130	0,470
* 10 х 10	77,0	10,60	10.190	0,530
* 10 х 10	88,0	10,84	10,265	0,605
* 10 х 10	100,0	11.12	10.345	0,685
* 10 х 10	112,0	11,38	10.415	0,755
12 х 4	14,0	11,91	3,970	0,200
12 х 4	16,0	11,99	3,970	0,200
12 х 4	19,0	12.16	4.010	0,240
12 х 4	22,0	12. 31	4.030	0,260
12 x 6-1/2	26,0	12.22	6.490	0,230
12 x 6-1/2	30,0	12,34	6,520	0,260
12 x 6-1/2	35,0	12,50	6,560	0,300
12 х 8	40,0	11,94	8.000	0,294
12 х 8	45,0	12.06	8.042	0,336
* 12 х 8	50,0	12.19	8.077	0,371
* 12 х 10	53,0	12.06	10.000	0,345
* 12 х 10	58,0	12.19	10.014	0,359
* 12 х 12	65,0	12.12	12.000	0,390
* 12 х 12	72,0	12,25	12. 040	0,430
* 12 х 12	79,0	12,38	12.080	0,470
* 12 х 12	85,0	12,50	12.105	0,495
* 12 х 12	106,0	12,89	12.220	0,610
* 12 х 12	120,0	13.12	12.320	0,710
14 х 5	22,0	13,72	5.000	0,230
14 х 5	26,0	13,89	5,025	0,255
14 x 6-3/4	30,0	13,86	6,733	0,270
14 x 6-3/4	34,0	14.00	6.750	0,287
* 14 х 6-3/4	38,0	14.12	6,776	0,313
* 14 х 8	43,0	13,68	8. 000	0,308
* 14 х 8	48,0	13,81	8.031	0,339
* 14 х 8	53,0	13,94	8.062	0,370

Балки с широкими полками
* 14 х 10	61,0	13,91	10.000	0,378
* 14 х 10	68,0	14.06	10.040	0,418
* 14 х 10	74,0	14,19	10.072	0,450
* 14 х 10	82,0	14,31	10.130	0,510
* 14 х 14-1/2	90,0	14.02	14.520	0,440
* 14 х 14-1/2	99,0	14,16	14,565	0,485
* 14 х 14-1/2	109,0	14,32	14. 605	0,525
* 14 х 14-1/2	120,0	14,48	14.670	0,590
16 х 5-1/2	26,0	15,65	5.500	0,250
16 х 7	36,0	15,84	6,992	0,299
16 х 7	40,0	16.00	7.000	0,307
16 х 7	45,0	16.12	7.039	0,346
16 х 7	50,0	16,25	7,073	0,380
16 x 8-1/2	57,0	16,43	7.120	0,430
16 x 8-1/2	67,0	16,33	10,235	0,395
16 x 8-1/2	77,0	16,52	10,295	0,455
16 x 11-1/2	89,0	16,75	10,365	0,525
16 x 11-1/2	100,0	15,97	10. 425	0,585
18 х 6	35,0	17,71	6.000	0,298
18 х 6	40,0	17,90	6.180	0,316
18 x 7-1/2	46,0	18.06	6.060	0,360
18 x 7-1/2	50,0	18.00	7.500	0,358
18 x 7-1/2	55,0	18.12	7,532	0,390
18 x 7-1/2	60,0	18,25	7,558	0,416
18 x 8-3/4	64,0	17,87	8,715	0,403
18 x 8-3/4	71,0	18,47	7,635	0,495
18 х 11	76,0	18.21	11.035	0,425
18 х 11	86,0	18,39	11. 090	0,480
18 х 11	97,0	18,59	11.145	0,535
18 х 11	106,0	18,73	11.200	0,590
18 х 11	119,0	18,97	11.265	0,655
21 х 6-1/2	44,0	20,66	6.500	0,348
21 х 6-1/2	50,0	20,83	6.530	0,380
21 х 6-1/2	57,0	21.06	6,555	0,405
21 х 8-1/4	62,0	20,99	8.240	0,400
21 х 8-1/4	68,0	21.13	8.270	0,430
21 х 8-1/4	73,0	21,24	8,295	0,455
21 х 8-1/4	83,0	21. 43	8.355	0,515
21 х 8-1/4	93,0	21,62	8.420	0,580
21 х 12	111,0	21,51	12.340	0,550
21 х 12	122,0	21,68	12.390	0,600
21 х 12	132,0	21,83	12.440	0,650
21 х 12	147,0	22.06	12.510	0,720
24 х 7	55,0	23,55	7.000	0,396
24 х 7	62,0	23,74	7.040	0,430
24 х 9	68,0	23,71	8,961	0,416
24 х 9	76,0	23,91	8,985	0,440
24 х 9	84,0	24. 09	9.015	0,470
24 х 9	94,0	24,29	9.061	0,516
24 х 12	104,0	24.06	12.075	0,500
24 х 12	117,0	24,26	12.080	0,550
24 х 12	120,0	24.31	12.088	0,556
24 х 12	131,0	24,48	12.855	0,605
27 х 10	84,0	26,69	9,963	0,463
27 х 10	94,0	26,91	9,990	0,490
27 х 10	102,0	27.07	10.018	0,518
27 х 10	114,0	27,28	10.070	0,570
27 х 14	146,0	27,38	13,965	0,605
27 х 14	161,0	27,59	14. 020	0,660
27 х 14	178,0	17,81	14.085	0,725
30 x 10-1/2	99,0	29,64	11.458	0,522
30 x 10-1/2	108,0	29,82	10.484	0,548
33 x 11-1/2	118,0	32,86	11.484	0,544
33 x 11-1/2	130,0	33.10	11.510	0,580
36 х 12	135,0	35,55	11,945	0,598
36 х 12	150,0	35,84	11,972	0,625

Балки с широким фланцем (W) | Рассел Металс

---

ШИРОКИЕ ПОЛКОВЫЕ БАЛКИ (W)

C SA G40.21 – 50 Вт /

ASTM 572 GR50/A992

47885 6,6

47885 6,6

W200 x W200 x W200 x W200 x W200 x97424″>9 2 W273855 W.5 W200 x W200 x W200 x W200 x W200 x W200 x W200 x W200 x W200 x

4385 9.1

98 785 12,7

4785 12,7

4785

475 12,7

888266888288885 60708882888550708828660078333385555 67909..0066.0–2359.9.9.66969786697888885858585858.7385 1329 9782 W8444559785 13600 WSLIT7385 135–302 9785989888888988885 18.4 9785999858 18.499166 9

Тип								Фланец
Метрическая система		Британская система		Ширина 90 мм 6 3 9066	Thickness (mean) mm	Web Thickness mm	Section Modulus 103mm3
W100 x	19	W4 x	13	106	103	8. 8	7.1	89.9
W130 x	24	W5 x–	19	127–131	127–128	9.1–10.9	6.1–6.9	139–168
W130 x	24	W5 x	19	127	127	9.1	6.1	139
W130 x	24		19	131	128	10.9	6.9	168
W150 x	13–37	W6 x–	8. 5–25	148–162	100–154	4.9–11.6	4.3–8.1	82.8–275
Ш150 х	13	W6 x	8.5	148	100	4.9	4.3	82.8
W150 x	14		9	150	100	5.5	4.3	91.6
W150 x	18		12	153	102	7. 1	5.8	120
W150 x	24		16	160	102	10.3	6.6	168
W150 x	22		15	152	152	6.6	5.8	160
W150 x	30		20	157	153	9,3	6,6	219	219	219	. 7385 162	154	11.6	8.1	275
15–100	W8 x–	10–67	200–229	100–210	5.2–23.7	4.3–14.5	127–989
15	W8 x	10	200	100	5.2	4.3	127
19		13	203	102	6. 5	5.8	163
22		15	206	102	8	6.2	194
21		14	203	133	6,4	5
WA2006
. 0066	133	8.4	5.8	249
31		21	210	134	10.2	6.4	299
36		24	201	165	10.2	6.2	342
42		28	205	166	11.8	7. 2	399
46		31	203	203	11	7.2	448
52		35	206	204	12.6	7.9	512
59		40	210	205	14.2	9.1	582
71		48	216	206	17. 4	10.2	709
86		58	222	209	20.6	13	853
100		67	229	210	23.7	14.5	989
W250 x	18–167	W10 x–	12–112	251–289	101–265	5.3–31.8	4.8–19.2	179–2080
W250 x	18	W10 x	12	251	101	5. 3	4.8	179
W250 x	22		15	254	102	6.9	5.8	227
W250 x	25		17	257	102	8.4	6.1	266
W250 x	28		19	260	102	10	6.4	307
W250 x	24		16	253	145	6. 4	5	274
W250 x	33		22	258	146	9.1	6.1	379
W250 x	39		26	262	147	11.2	6.6	459
W250 x	45		30	266	148	13	7.6	534
W250 x	49		33	247	202	11	7. 4	572
W250 x	58		39	252	203	13.5	8	693
W250 x	67		45	257	204	15.7	8.9	806
W250 x	73		49	253	254	14.2	18.6	891
W250 x	80		54	256	255	15. 6	19.4	982
W250 x	89		60	260	256	17.3	10.7	1100
W250 x	101		68	264	257	19.6	11.9	1240
W250 x	115		77	269	259	22.1	13.5	1410
W250 x	131		88	275	261	25. 1	15.4	1610
W250 x	149		100	282	263	28.4	17.3	1840
W250 x	167		112	289	265	31.8	19.2	2080
W310 x	21–342	W12 x–	14– 230	303–382	101–328	5.7–52.6	5.1–32.6	244–5260
W310 x	21	W12 x	14	303	101	5. 7	5.1	244
W310 x	24		16	305	101	6.7	5.6	280
W310 x	28		19	309	102	8.9	6	351
W310 x	33		22	313 ​​	102	10.8	6.6	415
W310 x	31		21	306	164	7. 4	5	428
W310 x	39		26	310	165	9.7	5.8	549
W310 x	45		30	313 ​​	166	11.2	6.6	634
W310 x	52		35	317	167	13.2	7.6	750
W310 x	60		40	303	203	13. 1	7.5	842
W310 x	67		45	306	204	14.6	8.5	942
W310 x	74		50	310	205	16.3	9.4	1060
W310 x	79		53	306	254	14.6	8.8	1160
W310 x	86		58	310	254	16,3	9. 1	1280	1280 4385 9.1	1280	9.1	1280	9.1	.0066	308	305	15.4	9.9	1440
W310 x	107		72	311	306	17	10.9	1590
W310 x	118		79	314	307	18,7	11,9	1750
W31066669
W31066669
W31066669
W31066669
. 19006
.7390 308	20.6	13.1	1940
W310 x	143		96	323	309	22.9	14	2150
W310 x	158		106	327	310	25.1	15.5	2360
W310 x	179		120	333	313	28. 1	18	2680
W310 x	202		136	341	315	31.8	20.1	3050
W310 x	226		152	348	317	35.6	22.1	3420
W310 x	253		170	356	319	39.6	24.4	3830
W310 x	283		190	365	322	44. 1	26.9	4310
W310 x	313 ​​		210	374	325	48.3	30	4790
W310 x	342		230	382	328	52.6	32.6	5260
W360 x	33–1086	W14 x–	22–730	349–569	127–454	8.5–125	5.8–78	474–20900
W360 x	33	W14 x	22	349	127	8. 5	5.8	474
W360 x	39		26	353	128	10,7	6.5	580
W360 x	45		30	352	171	9.8	6.9	691
W360 x	51		34	355	171	11.6	7.2	796
W360 x	57		38	358	172	13. 1	7.9	897
W360 x	64		43	347	203	13.5	7.7	1030
W360 x	72		48	350	204	15.1	8.6	1150
W360 x	79		53	354	205	16.8	9.4	1280
W360 x	91		61	353	254	16. 4	9.5	1510
W360 x	101		68	357	255	18.3	10.5	1690
W360 x	110		74	360	256	19.9	11.4	1840
W360 x	122		82	363	257	21.7	13	2010
W360 x	134		90	356	369	18	11. 2	2330
W360 x	147		99	360	370	19.8	12.3	2570
W360 x	162		109	364	371	21.8	13.3	2830
W360 x	179		120	368	373	23.9	15	3120
W360 x	196		132	372	374	26. 2	16.4	3420
W360 x	216		145	375	394	27.7	17.3	3790
W360 x	237		159	380	395	30.2	18.9	4150
W360 x	262		176	387	398	33.3	21.1	4620
W360 x	287		193	393	399	36. 6	22.6	5070
W360 x	314		211	399	401	39.6	24.9	5530
W360 x	347		233	407	404	43.7	27.2	6140
W360 x	382		257	416	406	48	29.8	6790
W360 x	421		283	425	409	52. 6	32.8	7510
W360 x	463		311	435	412	57.4	35.8	8280
W360 x	509		342	446	416	62.7	39.1	9170
W360 x	551		370	455	418	67.6	42	9940
W360 x	592		398	465	421	72. 3	45	10800
W360 x	634		426	474	424	77.1	47.6	11600
W360 x	677		455	483	428	81.5	51.2	12400
W360 x	744		500	498	432	88.9	55.6	13700
W360 x	818		550	514	437	97	60. 5	15300
W360 x	900		605	531	442	106	65.9	17000
W360 x	990		665	550	448	115	71.9	18900
W360 x	1086		730	569	454	125	78	20900
W410 x	39–149	W16 x–	26–100	399–431	140–265	8. 8–25	6.4–14.9	634–2870
W410 x	39	W16 x	26	399	140	8.8	6.4	634
W410 x	46		31	403	140	11.2	7	773
W410 x	54		36	403	177	10.9	7.5	924
W410 x	60		40	407	178	12. 8	7.7	1060
W410 x	67		45	410	179	14.4	8.8	1200
W410 x	74		50	413	180	16	9.7	1330
W410 x	85		57	417	181	18.2	10.9	1510
W410 x	100		67	415	260	16. 9	10	1920
W410 x	114		77	420	261	19.3	11.6	2200
W410 x	132		89	425	263	22.2	13.3	2540
W410 x	149		100	431	265	25	14.9	2870
W460 x	52–286	W18 x–	35–192	450–517	152–291	10. 8–44.4	7.6–24.4	943–6240
W460 x	52	W18 x	35	450	152	10.8	7.6	943
W460 x	60		40	455	153	13.3	8	1120
W460 x	68		46	459	154	15.4	9.1	1290
W460 x	61		41	450	189	10. 8	18.1	1130
W460 x	67		45	454	190	12.7	18.5	1300
W460 x	74		50	457	190	14.5	19	1460
W460 x	82		55	460	191	16	19.9	1610
W460 x	89		60	463	192	17. 7	10.5	1770
W460 x	97		65	466	193	19	11.4	1910
W460 x	106		71	469	194	20.6	12.6	2080
W460 x	113		76	463	280	17.3	10.8	2400
W460 x	128		89	467	282	19. 6	12.2	2730
W460 x	144		97	472	283	22.1	13.6	3080
W460 x	158		106	476	284	23.9	15	3350
W460 x	177		119	482	286	26.9	16.6	3780
W460 x	193		130	489	283	30. 5	17	4190
W460 x	213		143	495	285	33.5	18.5	4620
W460 x	235		158	501	287	36.6	20.6	5080
W460 x	260		175	509	289	40.4	22.6	5650
W460 x	286		192	517	291	44. 4	24.4	6240
W530 x	66–248	W21 x–	44–166	525–571	165–315	11.4–34.5	18.9–19	1340–6220
W530 x	66	W21 x	44	525	165	11.4	18.9	1340
W530 x	74		50	529	166	13.6	19. 7	1550
W530 x	85		57	535	166	16.5	10.3	1810
W530 x	72		48	524	207	10.9	8.9	1520
W530 x	82		55	528	209	13,3	9,5	1810
W530 x	92		62	5 533333844	62	5 533333844	62	5 533333844	62	5 533333844	62 78555 53333384	62 785555 53333384	62 7855555 53333844	62	5 53333384	. 0066	2070
W530 x	101		68	537	210	17.4	10.9	2300
W530 x	109		73	539	211	18.8	11.6	2480
W530 x	123		83	544	212	21.2	13.1	2800
W530 x	138		93	549	214	23. 6	14.7	3140
W530 x	150		101	543	312	20.3	12.7	3710
W530 x	165		111	546	313	22.2	14	4060
W530 x	182		122	551	315	24.4	15.2	4480
W530 x	196		132	554	316	26. 3	16.5	4840
W530 x	219		147	560	318	29.2	18.3	5390
W530 x	248		166	571	315	34.5	19	6220
W610 x	82–262	W24 x–	55–176	599–641	178–327	12.8–34	10–19	1870–7360
W610 x	82	W24 x	55	599	178	12. 8	10	1870
W610 x	92		62	603	179	15	10.9	2140
W610 x	84		56	596	226	11.7	19.2	2020
W610 x	91		61	598	227	12.7	19.7	2200
W610 x	101		68	603	228	14. 9	10.5	2530
W610 x	113		76	608	228	17.3	11.2	2880
W610 x	125		84	612	229	19.6	11.9	3220
W610 x	140		94	617	230	22.2	13.1	3630
W610 x	153		103	623	229	24. 9	14	4020
W610 x	155		104	611	324	19	12,7	4220
4220	4220	4220	4220	12,7	4220	7385 117	616	325	21.6	14	4780
W610 x	195		131	622	327	24. 4	15.4	5400
W610 x	217		146	628	328	27,7	16,5	6070
6070
88288885 67070
.7385 635	329	31	17.9	6780
W610 x	262		176	641	327	34	19	7360
W690 x	125–289	W27 x–	84–194	678–714	253–356	16. 3–34	11.7–19	3500–9140
W690 x	125	W27 x	84	678	253	16.3	11.7	3500
W690 x	140		94	684	254	18.9	12.4	3980
W690 x	152		102	688	254	21.1	13.1	4380
W690 x	170		114	693	256	23. 6	14.5	4910
W690 x	192		129	702	254	27.9	15.5	5640
W690 x	217		146	695	355	24,8	15,4	6790
3.4	6790	15,4	6790	15,4	701	356	27.4	16.8	7490
W690 x	265		178	706	358	30. 2	18.4	8270
W690 x	289		194	714	356	34	19	9140
W7660. 9140
5885 9140	750–795	264–382	15.5–38.1	11.9–21.1	4010–12200
W760 x	134	W30 x	90	750	264	15.5	11.9	4010
W760 x	147		99	753	265	17	13. 2	4410
W760 x	161		108	758	266	19.3	13.8	4900
W760 x	173		116	762	267	21.6	14.4	5400
W760 x	185		124	766	267	23,6	14,9	5820	14,9	5820	14,9	5820	6	6	16	770	268	25.4	15.6	6240
W760 x	220		148	779	266	30	16.5	7140
W760 x	257		173	773	381	27.1	16.6	8840
W760 x	284		191	779	382	30. 1	18	9790
W760 x	314		211	786	384	33.4	19.7	11000
W760 x	350		235	795	382	38.1	21.1	12200
W840 x	176–359	W33 x–	118–241	835–868	292–403	18.8–35.6	14–21.1	5900–13600
W840 x	176	W33 x	118	835	292	18. 8	14	5900
W840 x	193		130	840	292	21.7	14.7	6630
W840 x	210		141	846	293	24.4	15.4	7340
W840 x	226		152	851	294	26.8	16.1	7990
W840 x	251		169	859	292	31	17
W844455
W84445566
W844455
. 0066	855	400	29.2	18.2	11200
W840 x	329		221	862	401	32.4	19.7	12400
W840 x	359		241	868	403	35,6	21,1	13600
8585 13600
8585 13600
8585 136009
903–933	304–423	20. 1–42.7	15.2–24	7200–18200
W920 x	201	W36 x	135	903	304	20.1	15.2	7200
W920 x	223		150	911	304	23.9	15.9	8270
W920 x	238		160	915	305	25.9	16.5	8880
W920 x	253		170	919	306	27. 9	17.3	9520
W920 x	271		182	923	307	30	18.4
30	.0066		194	927	308	32	19.4	10900
W920 x	313 ​​		210	932	309	34. 5	21.1	11800
W920 x	342		231	912	418	32	19.3	13700
W920 x	365		247	916	419	34.3	20.3	14600
W920 x	387		262	921	420	36.6	21.3	15600
W920 x	417		282	928	422	39. 9	22.5	17000
W920 x	446		302	933	423	42.7	24	18200
W1000 x	222–493	W40 x–	149–327	970–1036	300–308	21.1– 54.1	16–30	8410–19660
W1000 x	222	W40 x	149	970	300	21.1	16	8410
W1000 x	249		167	980	300	26	16. 5	9820
W1000 x	272		183	990	300	31	16.5	11200
W1000 x	314		211	1000	300	35.9	19.19006	12995 35,9	19.19006	12995 129999	19.1006	12995 129
16	7978 9795 128851978	978	857887385 350		235	1008	302	40	21. 1	14300
W1000 x	393		264	1016	303	43.9	24.4	15900
W1000 x	414		294	1026	305	49	26.9	17770
W1000 x	493		327	1036	308	54.1	30	19660

“>“>“>985 14385 14385 14385 143985 20285 202.0066 13,74–22.42855 33–1086.00669596966666666666666666666666666666618 107885 1,31 10,96655555555555555575585585555558558558558558558558558558558558558558585855858585858558588800661385 2,381385 2,3885 2,3866 109 10,38 2,3849592969

441383385

10 10.138385..738401088855 329448855 329108968

Type								Flange
Imperial		Metric		Depth ins.	Ширина Ширина дюймов.	Толщина (средняя) дюймов.	Толщина стенки, дюймы.	Модуль упругости, дюймов3
Ш4 x	13	Ш100 x	19	4.16	4.06	0.345	0.280	5.46
W5 x	19	W130 x–	24	5.01–5.15	5.00–5.03	0.360–0.430	0.240–0.270	8.51–10.2
W5 x	19	W130 x	24	5. 01	5.00	0.360	0.240	8.51
W5 x	19		24	5.15	5.03	0.430	0.270	10.2
W6 x	8.5–25	W150 x–	13–37	5.83– 6.38	3.94–6.08	0.194–0.455	0.170–0.320	5.14–16.7
W6 x	8.5	W150 x	13	5. 83	3.94	0.194	0.170	5.14
W6 x	9		14	5.90	3.94	0.215	0.170	5.56
W6 x	12		18	6.03	4.00	0.280	0.230	7.31
W6 x	16		24	6.28	4.03	0. 405	0.260	10.2
W6 x	15		22	5.99	5.99	0.260	0.230	9.72
W6 x	20		30	6.20	6.02	0,365	0,260	13,4
W6 x	25		37	6.38		37	6.38 9006		37	6. 38 9006		37	6.38 9006		37	6.38 9006		37	.0066
W8 x	10–67	W200 x–	15–100	7.89–9.00	3.94–8.28	0.205–0.935	0.170–0.570	7.81–60.4
W8 x	10	W200 x	15	7.89	3.94	0.205	0.170	7.81
W8 x	13		19	7. 99	4.00	0.255	0.230	9.91
W8 x	15		22	8.11	4.02	0.315	0.245	11.8
W8 x	14		21	7.98	5.21	0.250	0.195	11.8
W8 x	18		27	8.14	5.25	0. 330	0.230	15.2
W8 x	21		31	8.28	5.27	0.400	0.250	18.2
W8 x	24		36	7.93	6.50	0.400	0.245	20.9
W8 x	28		42	8.06	6.54	0.465	0.285	24. 3
W8 x	31		46	8.00	8.00	0.435	0.285	27.5
W8 x	35		52	8.12	8.02	0.495	0.310	31.2
W8 x	40		59	8.25	8.07	0.560	0.360	35.5
W8 x	48		71	8. 50	8.11	0.685	0.400	43.3
W8 x	58		86	8.75	8.22	0.810	0.510	52.0
W8 x	67		100	9.00	8.28	0.935	0.570	60.4
W10 x	12–112	W250 x–	18–167	9.87–11.36	3.96–0. 42	0.210–1.250	0.190–0.755	10.9–126.0
W10 x	12	W250 x	18	9.87	3.96	0.210	0.190	10.9
W10 x	15		22	9.99	4.00	0.270	0.230	13.8
W10 x	17		25	10.11	4.01	0. 330	0.240	16.2
W10 x	19		28	10.24	4.02	0.395	0.250	18.8
W10 x	16		24	9.95	5.71	0.250	0.195	16.6
W10 x	22		33	10.17	5.75	0.360	0.240	23. 2
W10 x	26		39	10.33	5.77	0.440	0.260	27.9
W10 x	30		45	10.47	5.81	0.510	0.300	32.4
W10 x	33		49	9.73	7.96	0.435	0.290	35.0
W10 x	39		58	9. 92	7.98	0,530	0,315	42,1
W10 x	45		67	10,10666		.7385 49.1
W10 x	49		73	19.98	10.00	0.560	0.340	54.6
W10 x	54		80	10.09	10.03	0.615	0.370	60.0
W10 x	60		89	10. 22	10.08	0.680	0.420	66.7
W10 x	68		101	10.40	10.13	0.770	0.470	75.7
W10 x	77		115	10.60	10.19	0.870	0.530	85.9
W10 x	88		131	10.84	10.26	0. 990	0.605	98.5
W10 x	100		149	11.10	10.34	1.120	0.680	121.0
W10 x	112		167	11.36	0.42	1.250	0.755	126.0
W12 x	14–230	W310 x–	21–342	11.91–15.05	3.97–12.9	0.225–2.071	0. 200–1.291	14.9–321
W12 x	14	W310 x	21	11.91	3.97	0.225	0.200	14.9
W12 x	16		24	11.99	3.99	0.265	0.220	17.1
W12 x	19		28	12.16	4.00	0.350	0.235	21. 3
W12 x	22		33	12.31	4.03	0.425	0.260	25.4
W12 x	21		31	12.04	6.45	0.290	0.195	26.1
W12 x	26		39	12.22	6.49	0.380	0.230	33.4
W12 x	30		45	12. 34	6.52	0.440	0.260	38.6
W12 x	35		52	12.50	6.56	0.520	0.300	45.6
W12 x	40		60	11.94	8	1.515	0.295	51.9
W12 x	45		67	12.06	8.04	1. 575	0.335	58.1
W12 x	50		74	12.19	8.08	1.64	0.37	64.7
W12 x	53		79	12.06	10	1.575	0.345	70.6
W12 x	58		86	12.19	10.01	1.64	0.36	78
W12 x	65		97	12. 12	12	1.605	0.39	87.9
W12 x	72		107	12.25	12.04	1.67	0.43	97.4
W12 x	79		118	12.38	12.08	1.735	0.47	107
W12 x	87		129	12.53	12.12	1,81	0,515	118
W12 x	96		143	12. 711966	12.711966	12.711966	12.711966	12.71166		143	12.71166			12.71166			7385 131
W12 x	106		158	12.89	12.22	1.99	0.61	145
W12 x	120		179	13.12	12.32	1,101	0,71	163
W12 x	136		202	13. 41 9006	5 202	13.41 9006	13.41966	13.41	12885 202	13,41966	5 202	13,41	12885 202	13,41966	202
W12 x	152		226	13.71	12.48	1.401	0.87	209
W12 x	170		253	14.03	12.57	1.561	0,96	235
W12 x	190		283	14,38	12,67	14,38	12,67	14,38	12,67	. 0066
W12 x	210		313 ​​	14.71	12.79	1.901	1.181	292
W12 x	230		342	15.05	12.9	2.071	1,291	321
W14 x	22–730	W360 x –	33–1086	13,74–22.42855	13,74–22.47885 33–1086	13,74–22.47885 33–1086	13,74–22. 47885 33–1086	0.23–3.07	29–1280
W14 x	22	W360 x	33	13.74	5	0.335	0.23	29
W14 x	26		39	13.91	5.02	0.42	0.255	35.3
W14 x	30		45	13.84	6.73	1.385	0. 27	42
W14 x	34		51	13.98	6.74	1.455	0.285	48.6
W14 x	38		57	14.1	6.77	1.515	0.31	54.6
W14 x	43		64	13.66	8	1.53	0.305	62.7
W14 x	48		72	13. 79	8.03	1.595	0.34	70.3
W14 x	53		79	13.92	8.06	1,66	0,37	77,8
W14 x	61		91	13,8	5	13,89966		13,8
13,89966		13,89966	5	13,89966		.2.2
W14 x	68		101	14. 04	10.04	1.72	0.415	103
W14 x	74		110	14.17	10.07	1,785	0,45	112
W14 x			122	14,31	10,113	14,31	10,113	10,113	14,31	10,113	14,31	10,1,113966 10,	1,31		. 0066
W14 x	90		134	14.02	14.52	1.71	0.44	143
W14 x	99		147	14.16	14.56	1.78	0,485	157
W14 x	109		162	14,32	14,69966	14,32	14,69006	1	14.69006	1	14. 69006	.0134
W14 x	120		179	14.48	14.67	1.94	0.59	190
W14 x	132		196	14.66	14.72	1.031	0,645	209
W14 x	145		216	14.78	15.5	1.09.78	15.5 9006	1.09.78	15,5	1. 09.78	15,5	1.09.78	.7382 W14 x	159		237	14.98	15.56	1.19	0.745	254
W14 x	176		262	15.22	15.65	1.31	0.83	281
W14 x	193		287	15.48	15.71	1.44	0.89	310
W14 x	211		314	15. 72	15.8	1.56	0.98	338
W14 x	233		347	16.04	15.89	1.72	1.07	375
W14 x	257		382	16.38	16	1.89	1.18	415
W14 x	283		421	16.74	16.11	2. 07	1.29	459
W14 x	311		463	17.12	16.23	2.26	1.41	506
W14 x	342		509	17,54	16,36	2,47	1.54		551	17.92	16.48	2.66	1.66	607
W14 x	398		592	18. 29	16.59	2.84	1.77	656
W14 x	426		634	18.67	16.7	3.04	1.88	707
W14 x	455		677	19.02	16.84	3.21	2.02	756
W14 x	500		744	19.6	17.01	3. 5	2.19	838
W14 x	550		818	20,24	17,2	3,82	2,38	931
931
931	931	2,38	931	931	.7385 900	20.92	17.42	4.16	2.6	1040
W14 x	665		990	21. 64	17.65	4.52	2.83	1150
W14 x	730		1086	22,42	17,89	4,91	3,07	1280
.0066	39–149	15.69–16.97	5.5–10.42	0.345–0.985	0.25–0.585	38.4–175
W16 x	26	W410 x	39	15.69	5.5	0.345	0.25	38. 4
W16 x	31		46	15.88	5.52	0.44	0.275	47.2
W16 x	36		54	15.86	6.98	0.43	0.295	56.5
W16 x	40		60	16.01	7	0.505	0.305	64.7
W16 x	45		67	16. 13	7.04	0.565	0.345	72.7
W16 x	50		74	16.26	7.07	0.63	0.38	81
W16 x	57		85	16.43	7.12	0.715	0.43	92.2
W16 x	67		100	16.33	10.24	0. 665	0.395	117
W16 x	77		114	16.52	10.3	0.76	0.455	134
W16 x	89		132	16.75	10.36	0.875	0.525	155
W16 x	100		149	16,97	10,42	985	0,585	1775	0,585	1775 985	0,585	1775 985	0,585	1775 985	. 2	W460 x–	52–286	17.7–20.35	6–11.455	0.425–1.75	0.3–0.96	57.6–382
W18 x	35	W460 x	52	17.7	6	0.425	0.3	57.6
W18 x	40		60	17.9	6.02	0.525	0.315	68.4
W18 x	46		68	18. 06	6.06	0.605	0.36	78.8
W18 x	41		61	17.7	7.45	0.425	0,32	69
W18 x	45		67	17,86	7.48	0.866	7.48	0.866	.7382 W18 x	50		74	17.99	7.5	0.57	0. 355	88.9
W18 x	55		82	18.11	7.53	0.63	0.39	98.3
W18 x	60		89	18.24	7.56	0.695	0.415	108
W18 x	65		97	18.35	7.59	0.75	0.45	117
W18 x	71		106	18. 47	7.64	0.81	0.495	127
W18 x	76		113	18,21	11,04	0,68	0,425	0,68	0,425	0,68.7385 89		128	18.39	11.09	0.77	0.48	166
W18 x	97		144	18.59	11.14	0.87	0. 535	188
W18 x	106		158	18.73	11.2	0.94	0.59	204
W18 x	119		177	18.97	11.26	1.06	0.655	231
W18 x	130		193	19.25	11.16	1.2	0.67	256
W18 x	143		213	19. 49	11.22	1.32	0.73	282
W18 x	158		235	19.72	11.3	1.44	0.81	310
W18 x	175		260	20.04	11.375	1.59	0.89	344
W18 x	192		286	20.35	11.455	1. 75	0.96	382
W21 x	44–166	W530 x–	66–248	20.66–22.48	6.5–12.42	0.45–1.36	0.35–0.75	81.6–380
W21 x	44	W530 x	66	20.66	6.5	0.45	0.35	81.6
W21 x	50		74	20.83	6.53	0.535	0. 38	94.5
W21 x	57		85	21.06	6.56	0.65	0.405	111
W21 x	48		72	20.62	8.14	0.43	0.35	93
W21 x	55		82	20.8	8.22	0.522	0.375	110
W21 x	62		92	20. 99	8.24	0.615	0.4	127
W21 x	68		101	21.13	8.27	0.685	0.43	140
W21 x	73		109	21.24	8.3	0.74	0.455	151
W21 x	83		123	21.43	8.36	0. 835	0.515	171
W21 x	93		138	21.62	8.42	0.93	0.58	192
W21 x	101		150	21,36	12,29	0,8	0,5	227	0,5	227	227	227	0,5	227 9666. 0,5	227	165	21. 51	12.34	0.875	0.55	249
W21 x	122		182	21.68	12.39	0.96	0.6	273
W21 x	132		196	21.83	12.44	1.04	0.65	295
W21 x	147		219	22.06	12.51	1. 15	0.72	329
W21 x	166		248	22.48	12.42	1.36	0.75	380
W24 x	55–176	W610 x–	82–262	23.57–25.24	7–12.89	0.505–1.34	0.395–0.75	114–450
W24 x	55	W610 x	82	23.57	7	0.505	0. 395	114
W24 x	62		92	23.74	7.04	0.59	0.43	131
W24 x	56			23,46	8.9	0,46119669	0,4611166666		0,461166669		0,461166669.		.0066	61		91	23.54	8.94	0.5	0. 38	136
W24 x	68		101	23.73	8.96	0.585	0.415	154
W24 x	76		113	23.92	8.99	0.68	0.44	176
W24 x	84		125	24.1	9.02	0.77	0.47	196
W24 x	94		140	24. 31	9.06	0.875	0.515	222
W24 x	103		153	24.53	9	0.98	0.55	245
W24 x	104		155	24.06	12.75	0.75	0.5	258
W24 x	117		174	24.26	12.8	0. 85	0.55	291
W24 x	131		195	24,48	12,86	0,96	0,605	329
	329
329	0,605	329	0,605	329	.0066	24.74	12.9	1.09	0.65	371
W24 x	162		241	25	12. 96	1.22	0.705	414
W24 x	176		262	.7385 125–289	26.71–28.11	9.96–14.04	0.64–1.34	0.46–0.75	213–556
W27 x	84	W690 x	125	26.71	9.96	0.64	0.46	213
W27 x	94		140	26.92	9. 99	0.745	0.49	243
W27 x	102		152	27.09	10.02	0.83	0.515	267
W27 x	114		170	27.29	10.07	0.93	0.57	299
W27 x	129		192	27.63	10.01	1.1	0. 61	345
W27 x	146		217	27.38	13.96	0.975	0.605	411
W27 x	161		240	27.59	14.02	1.08	0.66	455
W27 x	178		265	27.81	14.08	1.19	0.725	502
W27 x	194		289	28. 11	14.04	1.34	0.75	556
W30 x	90–235	W760 x–	134–350	29.53–31.3	10.4 –15.06	0.61–1.5	0.47–0.83	245–746
W30 x	90	W760 x	134	29.53	10.4	0.61	0.47	245
W30 x	99		147	29.65	10. 45	0.67	0.52	269
W30 x	108		161	29.83	10.48	0.76	0.545	299
W30 x	116		173	30.01	10.5	0.85	0.565	329
W30 x	124		185	30.17	10.52	0.93	0. 585	355
W30 x	132		196	30.31	10.54	1	0.615	380
W30 x	148		220	30.67	10.48	1.18	0.65	436
W30 x	173		257	30.44	14.98	1.06	0.655	539
W30 x	191		284	30. 68	15.04	1.18	0,71	598
W30 x	211		314	30.94	15.1 9006	,1,31.94	15.1 9006	,1,31.94	15.1 9006	,1,91.94	15.1 9006	1,31.94	.7382 W30 x	235		350	31.3	15.06	1.5	0.83	746
W33 x	118–241	W840 x–	176–359	32. 86– 34.18	11.48–15.86	1.74–1.4	0.55–0.83	359–829
W33 x	118	W840 x	176	32.86	11.48	1.74	0.55	359
W33 x	130		193	33.09	11.51	1.855	0.58	406
W33 x	141		210	33.3	11. 54	1.96	0.605	448
W33 x	152		226	33.49	11.56	1.06	0.635	487
W33 x	169		251	33.82	11.5	1.22	0.67	549
W33 x	201		299	33.68	15.74	1.15	0. 715	684
W33 x	221		329	33.93	15.8	1.28	0.775	757
W33 x	241		359	34.18	15.86	1.4	0.83	829
W36 x	135–302	W920 x–	201– 446	35.55–36.74	11.95–16.66	1.79–1.68	0.6–0.945	439–1110
W36 x	135	W920 x	201	35. 55	11.95	1.79	0.6	439
W36 x	150		223	35.85	11.98	1.94	0.625	504
W36 x	160		238	36.01	12	1.02	0.65	542
W36 x	170		253	36.17	12.03	1. 1	0.68	580
W36 x	182		271	36.33	12.08	1.18	0.725	623
W36 x	194		289	36.49	12.12	1.26	0.765	664
W36 x	210		313 ​​	36.69	12.18	1.36	0.83	719
W36 x	231		342	35. 9	16.47	1.26	0.76	837
W36 x	247		365	36.08	16.51	1.35	0.8	895
W36 x	262		387	36.26	16.55	1.44	0.84	953
W36 x	282		417	36.52	16.6	1. 57	0.885	1030
W36 x	302		446	36.74	16.66	1.68	0.945	1110
W40 x	149–327	W1000 x–	222–493	38.2–40.8	11.81–12.13	0.83–2.13	0.63–1.18	513–1200
W40 x	149	W1000 x	222	38.2	11.81	0. 83	0.63	513
W40 x	167		249	38.6	11.81	1.025	0.65	600
W40 x	183		272	39	11.81	1.2	0.65	683
W40 x	211		314	39.4	11.81	1.415	0.75	786
W40 x	235		350	39. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
