Таблицы двутавров сварных по ТУ

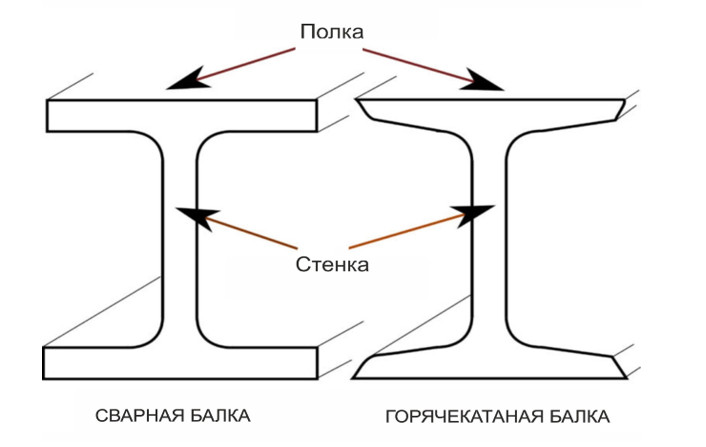

Условные обозначения

h — высота профиля
B — ширина полки
S — толщина стенки
t — толщина полки

№	Наименование	H (мм)	h (мм)	S (мм) стенка	t (мм) полка	B (мм)	M (кг/м)
1	Двутавр 25Б1	248	232	6	8	124	27,1
2	Двутавр 25Б2	250	230	6	10	125	31
3	Двутавр 30Б1	298	282	6	8	149	32,6
4	Двутавр 30Б2	300	280	6	10	150	37,3
5	Двутавр 35Б1	346	326	6	10	174	43,2
6	Двутавр 35Б2	350	326	8	12	175	54
7	Двутавр 40Б1	396	372	8	12	199	61,4
8	Двутавр 40Б2	400	372	8	14	200	67,9
9	Двутавр 45Б1	446	422	8	12	199	64,6
10	Двутавр 45Б2	450	422	10	14	200	77,7
11	Двутавр 50Б1	492	468	10	12	199	74,8
12	Двутавр 50Б2	496	468	10	14	199	81
13	Двутавр 50Б3	500	468	10	16	200	87,5
14	Двутавр 55Б1	543	515	10	14	220	89,3
15	Двутавр 55Б2	547	515	10	16	220	96,3
16	Двутавр 60Б1	596	564	10	16	199	94,8
17	Двутавр 60Б2	600	564	12	18	200	110,7
18	Двутавр 70Б0	693	661	12	16	230	120,6
19	Двутавр 70Б1	691	659	12	16	260	128
20	Двутавр 70Б2	697	657	14	20	260	154,8
21	Двутавр 25К1	246	222	8	12	249	61,4
22	Двутавр 25К2	250	222	10	14	250	72,9
23	Двутавр 25К3	253	221	10	16	251	81
24	Двутавр 30К1	298	270	10	14	299	87,5
25	Двутавр 30К2	300	268	10	16	300	97
26	Двутавр 30К3	300	268	16	16	305	110,8
27	Двутавр 30К4	304	268	12	18	301	111,3
28	Двутавр 35К1	342	310	10	16	348	112,3
29	Двутавр 35К2	350	310	12	20	350	140,1
30	Двутавр 40К1	394	358	12	18	398	147,2
31	Двутавр 40К2	400	356	14	22	400	178,3
32	Двутавр 40К3	406	356	16	25	403	203,9
33	Двутавр 40К4	414	354	18	30	405	241,8
34	Двутавр 40К5	429	357	25	36	400	297,7
35	Двутавр 25Ш1	244	220	8	12	175	47,4
36	Двутавр 30Ш1	294	270	8	12	200	55,2
37	Двутавр 30Ш2	300	268	10	16	201	72,1
38	Двутавр 35Ш1	334	310	8	12	249	66,9
39	Двутавр 35Ш2	340	312	10	14	250	80
40	Двутавр 40Ш1	383	355	10	14	299	94,2
41	Двутавр 40Ш2	390	358	10	16	300	104
42	Двутавр 45Ш1	440	404	12	18	300	123,8
43	Двутавр 50Ш1	482	450	12	16	300	118,3
44	Двутавр 50Ш2	487	451	16	18	300	142,4
45	Двутавр 50Ш3	493	453	16	20	300	152,1
46	Двутавр 50Ш4	499	449	16	25	300	175,1
47	Двутавр 60Ш1	582	546	12	18	300	137,2
48	Двутавр 60Ш2	589	549	16	20	300	164,2
49	Двутавр 60Ш3	597	547	18	25	300	196
50	Двутавр 60Ш4	605	545	20	30	300	227,9
51	Двутавр 70Ш1	692	652	14	20	300	166,9
52	Двутавр 70Ш2	698	648	16	25	300	200,1
53	Двутавр 70Ш3	707	647	18	30	300	233,7
54	Двутавр 70Ш4	715	651	20	32	300	253,9
55	Двутавр 70Ш5	725	653	25	36	300	299,3
56	Двутавр 80Ш1	782	746	14	18	300	167,8
57	Двутавр 80Ш2	792	748	14	22	300	186,8
58	Двутавр 90Ш1	881	841	16	20	299	200,5
59	Двутавр 90Ш2	890	840	16	25	299	223,9
60	Двутавр 100Ш1	990	946	16	22	320	230,4
61	Двутавр 100Ш2	998	948	18	25	320	260,6
62	Двутавр 100Ш3	1006	946	18	30	320	285,4
63	Двутавр 100Ш4	1013	949	20	32	320	311,3
64	Двутавр 26Б1-Г	258	238	6	10	120	30,6
65	Двутавр 26Б2-Г	261	241	6	10	120	30,8
66	Двутавр 30Б1-Г	296	276	6	10	140	35,5
67	Двутавр 30Б2-Г	299	279	6	10	140	35,7
68	Двутавр 35Б1-Г	346	326	6	10	155	40,3
69	Двутавр 35Б2-Г	349	329	8	10	155	45,6
70	Двутавр 40Б1-Г	392	372	8	10	165	49,8
71	Двутавр 40Б2-Г	396	372	8	12	165	55
72	Двутавр 45Б1-Г	443	419	8	12	180	60,8
73	Двутавр 45Б2-Г	447	419	8	14	180	66,4
74	Двутавр 50Б1-Г	492	468	10	12	200	75
75	Двутавр 50Б2-Г	496	468	10	14	200	81,3
76	Двутавр 55Б1-Г	543	515	10	14	220	89,3
77	Двутавр 55Б2-Г	547	515	10	16	220	96,3
78	Двутавр 60Б1-Г	593	561	12	16	230	111,2
79	Двутавр 60Б2-Г	597	561	12	18	230	118,8
80	Двутавр 70Б1-Г	691	659	12	16	260	128
81	Двутавр 70Б2-Г	697	657	12	20	260	144,5
82	Двутавр 80Б1-Г	791	755	14	18	280	163,1
83	Двутавр 80Б2-Г	798	754	14	22	280	180,6
84	Двутавр 90Б1-Г	893	857	16	18	300	193,4
85	Двутавр 90Б2-Г	900	856	16	22	300	212,1
86	Двутавр 100Б1-Г	990	946	16	22	320	230,4
87	Двутавр 100Б2-Г	998	948	18	25	320	260,6
88	Двутавр 100Б3-Г	1006	946	18	30	320	285,4
89	Двутавр 100Б4-Г	1013	949	20	32	320	311,3
90	Двутавр 23Ш1-Г	244	224	6	10	160	36,2
91	Двутавр 26Ш1-Г	251	231	8	10	180	43,3
92	Двутавр 26Ш2-Г	255	231	8	12	180	49
93	Двутавр 30Ш1-Г	291	267	8	12	200	55
94	Двутавр 30Ш2-Г	295	267	8	14	200	61,3
95	Двутавр 30Ш3-Г	299	267	10	16	200	71,8
96	Двутавр 35Ш1-Г	338	310	10	14	250	79,9
97	Двутавр 35Ш2-Г	341	313	10	14	250	80,1
98	Двутавр 35Ш3-Г	345	313	12	16	250	92,8
99	Двутавр 40Ш1-Г	388	360	10	14	300	94,8
100	Двутавр 40Ш2-Г	392	360	12	16	300	109,8
101	Двутавр 40Ш3-Г	396	360	14	18	300	125,3
102	Двутавр 50Ш1-Г	484	452	12	16	300	118,5
103	Двутавр 50Ш2-Г	489	453	16	18	300	142,7
104	Двутавр 50Ш3-Г	495	451	16	22	300	161,3
105	Двутавр 50Ш4-Г	501	451	16	25	300	175,4
106	Двутавр 60Ш1-Г	580	544	12	18	320	142,7
107	Двутавр 60Ш2-Г	587	543	16	22	320	179,7
108	Двутавр 60Ш3-Г	595	545	18	25	320	203,6
109	Двутавр 60Ш4-Г	603	543	20	30	320	237
110	Двутавр 70Ш1-Г	683	643	14	20	320	172,2
111	Двутавр 70Ш2-Г	691	641	16	25	320	207,1
112	Двутавр 70Ш3-Г	700	640	18	30	320	242,2
113	Двутавр 70Ш4-Г	708	644	20	32	320	262,9
114	Двутавр 70Ш5-Г	718	646	25	36	320	309,2
115	Двутавр 23К1-Г	244	224	8	10	240	52,3
116	Двутавр 26К1-Г	255	231	8	12	260	64,1
117	Двутавр 26К2-Г	258	230	10	14	260	75,8
118	Двутавр 26К3-Г	262	230	10	16	260	83,9
119	Двутавр 30К1-Г	296	268	10	14	300	87,5
120	Двутавр 30К2-Г	300	268	10	16	300	97
121	Двутавр 30К3-Г	304	268	12	18	300	111
122	Двутавр 35К1-Г	343	311	10	16	350	112,9
123	Двутавр 35К2-Г	348	312	12	18	350	129,3
124	Двутавр 35К3-Г	353	313	14	20	350	145,3
125	Двутавр 40К1-Г	393	361	12	16	400	135,1
126	Двутавр 40К2-Г	400	360	14	20	400	166,2
127	Двутавр 40К3-Г	409	359	16	25	400	203,1
128	Двутавр 40К4-Г	419	359	20	30	400	245,8
129	Двутавр 40К5-Г	431	359	25	36	400	298,1
130	Двутавр 30К1-А	298	270	10	14	293	86,2
131	Двутавр 30К2-А	300	268	10	16	293	95,2
132	Двутавр 30К3-А	300	268	16	16	293	107,8
133	Двутавр 30К4-А	304	268	12	18	293	109,1
134	Двутавр 40Ш1-А	383	355	10	14	293	92,8
135	Двутавр 40Ш2-А	390	358	10	16	293	102,3
136	Двутавр 45Ш1-А	440	404	12	18	293	121,9
137	Двутавр 50Ш1-А	482	450	12	16	293	116,6
138	Двутавр 50Ш2-А	487	451	16	18	293	140,5
139	Двутавр 50Ш3-А	493	453	16	20	293	149,9
140	Двутавр 50Ш4-А	499	449	16	25	293	172,4
141	Двутавр 60Ш1-А	582	546	12	18	293	135,2
142	Двутавр 60Ш2-А	589	549	16	20	293	162
143	Двутавр 60Ш3-А	597	547	18	25	293	193,3
144	Двутавр 60Ш4-А	605	545	20	30	293	224,6
145	Двутавр 70Ш1-А	692	652	14	20	293	164,7
146	Двутавр 70Ш2-А	698	648	16	25	293	197,4
147	Двутавр 70Ш3-А	707	647	18	30	293	230,4
148	Двутавр 70Ш4-А	715	651	20	32	293	250,4
149	Двутавр 70Ш5-А	725	653	25	36	293	295,3
150	Двутавр 80Ш1-А	782	746	14	18	293	165,8
151	Двутавр 80Ш2-А	792	748	14	22	293	184,4
152	Двутавр 90Ш1-А	881	841	16	20	293	198,6
153	Двутавр 90Ш2-А	890	840	16	25	293	221,5
154	Двутавр 90Б1-ГА	893	857	16	18	293	191,4
155	Двутавр 90Б2-ГА	900	856	16	22	293	209,7
156	Двутавр 40Ш1-ГА	388	360	10	14	293	93,2
157	Двутавр 40Ш2-ГА	392	360	12	16	293	108,1
158	Двутавр 40Ш3-ГА	396	360	14	18	293	123,4
159	Двутавр 50Ш1-ГА	484	452	12	16	293	116,7
160	Двутавр 50Ш2-ГА	489	453	16	18	293	140,7
161	Двутавр 50Ш3-ГА	495	451	16	22	293	158,9
162	Двутавр 50Ш4-ГА	501	451	16	25	293	172,7
163	Двутавр 30К1-ГА	296	268	10	14	293	86
164	Двутавр 30К2-ГА	300	268	10	16	293	95,2
165	Двутавр 30К3-ГА	304	268	12	18	293	109,1
166	Двутавр №27	270	250	6	10	125	32
167	Двутавр №30	300	280	8	10	135	39,3
168	Двутавр №33	330	306	8	12	140	46,2
169	Двутавр №36	360	336	8	12	145	49
170	Двутавр №40	400	372	8	14	155	58
171	Двутавр №45	450	422	10	14	160	68,9
172	Двутавр №50	500	468	10	16	170	80
173	Двутавр №55	550	518	12	16	180	94,6
174	Двутавр №60	600	564	12	18	190	107,8

Двутавры без уклона полок – stroyone.

com

Балка двутавровая 100Б4 Двутавр балочный 100Б4 по ГОСТ 26020-83 весом 314,5 кг за 1п/м (метр…

Балка двутавровая 100Б3 Двутавр балочный 100Б3 по ГОСТ 26020-83 весом 285,7 кг за 1п/м (метр…

Балка двутавровая 100Б2 Двутавр балочный 100Б2 по ГОСТ 26020-83 весом 258,2 кг за 1п/м (метр…

Балка двутавровая 100Б1 Двутавр балочный 100Б1 по ГОСТ 26020-83 весом 230,6 кг за 1п/м (метр…

Страница 1 из 2212345…1020…»Последняя »

Таблицы двутавров (балочных) по ГОСТ Р 57837-2017

Условные обозначения

h — высота профиля
B — ширина полки
S — толщина стенки
t — толщина полки

№ п/п	№ двутавра	h (мм)	B (мм)	S (мм) стенка	t (мм) полка	M (кг/м)	Кол-во (м) в тонне
1	Двутавр 10Б1	100	55	4,1	5,7	8,1	123,457
2	Двутавр 12Б1	117,6	64	3,8	5,1	8,7	114,943
3	Двутавр 12Б2	120	64	4,4	6,3	10,4	96,154
4	Двутавр 14Б1	137,4	73	3,8	5,6	10,5	95,238
5	Двутавр 14Б2	140	73	4,7	6,9	12,9	77,519
6	Двутавр 16Б1	157	82	4	5,9	12,7	78,74
7	Двутавр 16Б2	160	82	5	7,4	15,8	63,291
8	Двутавр 18Б1	177	91	4,3	6,5	15,4	64,935
9	Двутавр 18Б2	180	91	5,3	8	18,8	53,191
10	Двутавр 20Б0	198	99	4,5	7	18,2	54,945
11	Двутавр 20Б1	200	100	5,5	8	21,3	46,948
12	Двутавр 20Б2	203	101	6,5	9,5	25,3	39,526
13	Двутавр 20БЗ	208	102	8	12	31,6	31,646
14	Двутавр 25Б1	248	124	5	8	25,7	38,911
15	Двутавр 25Б2	250	125	6	9	29,6	33,784
16	Двутавр 25БЗ	255	126	7,5	11,5	37,4	26,738
17	Двутавр 25Б4	260	127	9	14	45,3	22,075
18	Двутавр 30Б1	298	149	5,5	8	32	31,25
19	Двутавр 30Б2	300	150	6,5	9	36,7	27,248
20	Двутавр 30БЗ	305	151	8	11,5	46,1	21,692
21	Двутавр 30Б4	310	152	9,5	14	55,6	17,986
22	Двутавр 35Б1	346	174	6	9	41,4	24,155
23	Двутавр 35Б2	350	175	7	11	49,6	20,161
24	Двутавр 35БЗ	355	176	8,5	13,5	60,5	16,529
25	Двутавр 35Б4	361	177	10	16,5	72,9	13,717
26	Двутавр 40Б1	396	199	7	11	56,6	17,668
27	Двутавр 40Б2	400	200	8	13	66	15,152
28	Двутавр 40БЗ	406	201	9,5	16	80,1	12,484
29	Двутавр 40Б4	412	202	11	19	94,3	10,604
30	Двутавр 45Б1	446	199	8	12	66,2	15,106
31	Двутавр 45Б2	450	200	9	14	76	13,158
32	Двутавр 45БЗ	456	201	10,5	17	90,6	11,038
33	Двутавр 45Б4	462	202	12	20	105,4	9,488
34	Двутавр 50Б1	492	199	8,8	12	72,5	13,793
35	Двутавр 50Б2	496	199	9	14	79,5	12,579
36	Двутавр 50БЗ	500	200	10	16	89,7	11,148
37	Двутавр 50Б4	508	201	12	20	109,9	9,099
38	Двутавр 50Б5	516	202	15	24	133,9	7,468
39	Двутавр 55Б1	543	220	9,5	13,5	89	11,236
40	Двутавр 55Б2	547	220	10	15,5	97,9	10,215
41	Двутавр 55БЗ	553	221	12	18,5	116,7	8,569
42	Двутавр 55Б4	560	222	14	22	137,3	7,283
43	Двутавр 60Б1	596	199	10	15	94,6	10,571
44	Двутавр 60Б2	600	200	11	17	105,5	9,479
45	Двутавр 60БЗ	604	201	12,5	19	118,8	8,418
46	Двутавр 60Б4	612	202	15	23	142,8	7,003
47	Двутавр 70Б1	691	260	12	15,5	129,3	7,734
48	Двутавр 70Б2	697	260	13	18,5	146,7	6,817
49	Двутавр 70БЗ	702	261	14,5	21	165,1	6,057
50	Двутавр 70Б4	710	262	17	25	194,8	5,133

Таблицы двутавров (балочных) по ГОСТ 26020-83

№ п/п	№ двутавра	h (мм)	B (мм)	S (мм) стенка	t (мм) полка	M (кг/м)	Кол-во (м) в тонне
1	Двутавр 10Б1	100	55	4,1	5,7	8,104	123,4
2	Двутавр 12Б1	117,6	64	3,8	5,1	8,658	115,5
3	Двутавр 12Б2	120	64	4,4	6,3	10,37	96,43
4	Двутавр 14Б1	137,4	73	3,8	5,6	10,51	95,12
5	Двутавр 14Б2	140	73	4,7	6,9	12,89	77,55
6	Двутавр 16Б1	157	82	4	5,9	12,7	78,74
7	Двутавр 16Б2	160	82	5	7,4	15,77	63,4
8	Двутавр 18Б1	177	91	4,3	6,5	15,37	65,07
9	Двутавр 18Б2	180	91	5,3	8	18,8	53,2
10	Двутавр 20Б1	200	100	5,6	8,5	22,36	44,72
11	Двутавр 23Б1	230	110	5,6	9	25,83	38,71
12	Двутавр 26Б1	258	120	5,8	8,5	27,96	35,77
13	Двутавр 26Б2	261	120	6	10	31,16	32,09
14	Двутавр 30Б1	296	140	5,8	8,5	32,9	30,39
15	Двутавр 30Б2	299	140	6	10	36,64	27,29
16	Двутавр 35Б1	346	155	6,2	8,5	38,88	25,72
17	Двутавр 35Б2	349	155	6,5	10	43,31	23,09
18	Двутавр 40Б1	392	165	7	9,5	48,08	20,8
19	Двутавр 40Б2	396	165	7,5	11,5	54,72	18,27
20	Двутавр 45Б1	443	180	7,8	11	59,84	16,71
21	Двутавр 45Б2	447	180	8,4	13	67,47	14,82
22	Двутавр 50Б1	492	200	8,8	12	72,98	13,7
23	Двутавр 50Б2	496	200	9,2	14	80,73	12,39
24	Двутавр 55Б1	543	220	9,5	13,5	88,99	11,24
25	Двутавр 55Б2	547	220	10	15,5	97,92	10,21
26	Двутавр 60Б1	593	230	10,5	15,5	106,2	9,418
27	Двутавр 60Б2	597	230	11	17,5	115,6	8,65
28	Двутавр 70Б1	691	260	12	15,5	129,3	7,732
29	Двутавр 70Б2	697	260	12,5	18,5	144,2	6,937
30	Двутавр 80Б1	791	280	13,5	17	159,5	6,269
31	Двутавр 80Б2	798	280	14	20,5	177,9	5,622
32	Двутавр 90Б1	893	300	15	18,5	194	5,155
33	Двутавр 90Б2	900	300	15,5	22	213,8	4,676
34	Двутавр 100Б1	990	320	16	21	230,6	4,336
35	Двутавр 100Б2	998	320	17	25	258,2	3,873
36	Двутавр 100Б3	1006	320	18	29	285,7	3,5
37	Двутавр 100Б4	1013	320	19,5	32,5	314,5	3,18

Сравниваем швеллер и двутавр.

Что предпочтительнее и надежнее?

И швеллер и двутавровая балка являются видами металлических изделий с высокопрочными свойствами. Их применяют в строительстве, для производства различной техники, в технологических линиях. Какими же свойствами обладают эти материалы? Если взять эти материалы с одинаковой высотой стенок и сопоставимых размерах полок то более высокими показателями прочности и жесткости будет обладать двутавр. Но во многом эти показатели еще зависят от условий эксплуатации, траектории направления нагрузок и способов фиксации. Поэтому перед заказом швеллеров и двутавров следует уточнить необходимые тонкости у консультанта.

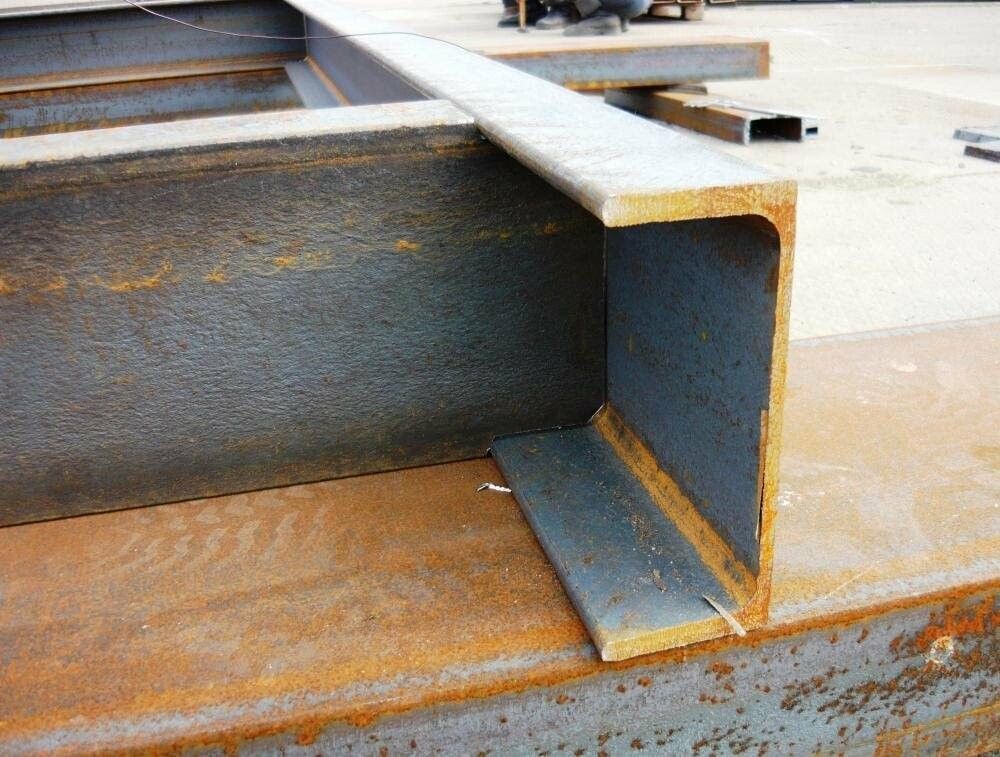

Что такое швеллер?

Швеллер – это балка, изготавливаемая чаще всего из металла. У нее торцевой разрез выполнен в форме литеры «П». Длина изделия в большинстве случаев мерная: 6 или 12 м. В зависимости от способа изготовления материала он бывает катаным или гнутым. У катаного типоразмеры варьируются по ГОСТ 8240-89 от 50 до 400 мм. Выпускают его методом горячего проката.

Различия есть также в полках, которые бывают:

параллельными — обозначаются буквой «П»;
уклонными — «У».

Гнутый швеллер подвергается холодной деформации и имеет нестандартные типоразмеры, указанные непосредственно в названии. Например: 250x125x6 L12, где:

250 – высота стенки;
125 – ширина полки;
6 – толщина металла;
L12 – длина балки.

Швеллер подходит для монтажа на плоских поверхностях. Используется для армирования бетонных конструкций, формирования каркасных конструкций, при производстве различных машин и механизмов.

Как подобрать подходящий тип профиля?

Для сравнения можно использовать только изделия с одинаковой высотой стенки — типоразмером профиля. Кроме того, они должны иметь равную толщину стенок и полок. Чтобы выбрать подходящее изделие, необходимо ознакомиться с ГОСТами или воспользоваться консультациями специалистов. Сотрудники предоставят подробную информацию о преимуществах всех предлагаемой продукции и помогут найти оптимальное решение.

Наша компания предлагает широкий выбор продукции по выгодным ценам, сеть торговых баз реализует продукцию лучших изготовителей России. Выберите подходящее решение для любых строительных задач, товар соответствует высоким требованиям качества и надежности.

У швеллера есть аналоги?

Что можно использовать вместо швеллера? Такой вопрос часто возникает при выборе такого материала. Аналогичный со швеллером материал двутавр – стальная балка, у которой параллельные грани и торец в форме литеры «Н». Эта структура обеспечивает ему некоторые преимущества, если сравнивать с квадратным профилем закрытого типа. А именно:

площадь поперечного сечения больше практически в 7 раз;
жесткость лучше на 30%.

Даже внешне двутавровые балки похожи на крепкую конструкцию, благодаря Н-образному профилю. Такая форма позволяет сочетать важные для строительства характеристики: малый вес и высокую механическую прочность.

Но прочность двутавра может снижаться за счет следующих факторов:

вариант закрепления материала;
марка стали и способ производства;
длина конструкции;
конфигурация двутавровой балки.

Прочность построенных пролетов снижается прямо пропорционально их длине. Но при снижении затрат на строительство все же лучше не экспериментировать и не увеличивать эти размеры.

Сравнение

Основная особенность швеллера – несовпадение центральной оси со стенкой, что обеспечивает хорошую устойчивость косому изгибу при небольшом весе и затрате материала для производства проката. Однако в большинстве случаев устойчивости все же недостаточно, поэтому одиночные изделия свариваются гранями для получения полой квадратной коробки. Все это увеличивает трудозатраты и количество материала при использовании.

Полки двутавра эффективно принимают вертикальные нагрузки, а центральная вертикальная стенка обеспечивает высокий коэффициент инерции. Продольное скручивание, являющееся «слабым местом» изделия, проявляется лишь в том случае, когда на верхнюю полку двутавра воздействует неравномерная нагрузка (например, перекрытие, одна из сторон которого существенно тяжелее другой).

Фактически, двутавр существенно прочнее и надежнее швеллера и может использоваться в ответственных частях конструкций, но это не означает, что последний оказывается ненужным и невостребованным.

В то время как горячекатаные двутавровые балки используются в крупномасштабном промышленном и жилом строительстве, выступая в качестве надежных поперечных перекладин пролетов или колонн, швеллер из-за меньшей стоимости и относительно небольшого веса также пользуется популярностью. Он является одним из основных стройматериалов при возведении различных построек хозяйственного назначения, гаражей или даже частных домов и дач.

В связи с этим, сам заглавный вопрос, который задают себе многие непрофессиональные строители, можно считать не совсем корректным, так как прочность обоих видов проката в первую очередь зависит от варианта использования и даже конкретного положения при монтаже.

Что и в каких случаях предпочтительнее швеллер или двутавр?

До замены швеллера двутавром следует проанализировать их основные отличия, сравнивая следующие параметры:

цена;
форма разреза;
показатели прочности;
вес.

Чтобы сравнение было корректным, следует взять балки, в которых типоразмеры одинаковые или схожие. Поэтому если важен вес и стоимость будущей конструкции, лучше выбрать швеллер.

Если для конструкции важны показатели прочности, то в учет берется что жесткость и крепость на изгиб выше у двутавровой балки. Особенно если она лежит вертикально. Этому способствует равное расположение полок по отношению к центру. Тогда стенки будут сопротивляются только силам сжатия, и на них не воздействуют способствующие скручиванию силы. Посему двутавровая балка идеальна в несущих конструкциях когда нижняя полка ее помещается на опору.

Если рассматривать прочность на изгиб при нагрузке сбоку и перпендикулярно плоскостной оси, то в этом случае лидером будет швеллер, потому что у него центр тяжести расположен выгодно. У двутавровой балки полки расположены равномерно по две стороны, а из-за этого уменьшается выносливость на изгиб.

Стоимость двутавра и швеллера зависима от технологии изготовления изделий, применяемых материалов и параметров профилей.

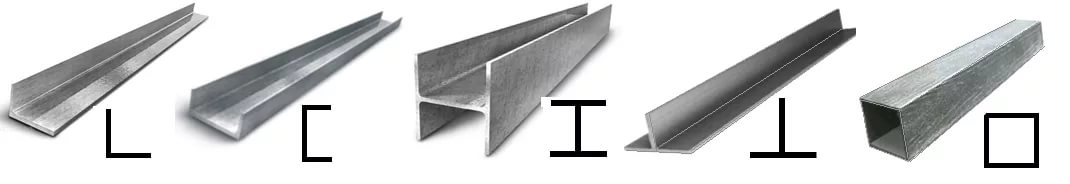

Общие черты различных видов фасонного профиля

Данные разновидности профиля изготавливаются из одного и того же материала. Для их производства используется конструкционная, низколегированная, углеродистая сталь. Легированную сталь для этой разновидности изделий чаще всего не применяют.

Особенность низколегированной стали — постоянство характеристик при очень высоких и очень низких температурах. Изделия из нее сохраняют свои свойства в температурном диапазоне от -70 до +450 градусов, к тому же они могут выдерживать значительные механические воздействия.

У данных видов фасонного проката есть еще несколько общих черт:

Способ изготовления. Изделия могут изготавливаться методом сгибания, сварки и прокатки. Определить способ достаточно просто, посмотрев на сгиб: если изделие сгибали, все углы будут закругленными, а у прокатанных деталей они практически ровные.
Дальнейшее применение. Фасонный прокат сразу направляется на конечное использование, а сортовой — проходит дополнительные операции и применяется для изготовления других деталей.

Швеллеры, двутавровые балки и уголки активно применяются при сборке несущих конструкций. Это их общее назначение: основная функция — обеспечение устойчивости конструкции, повышение несущей способности.

Где лучше применять швеллер, а где двутавр?

Для применения в металлоконструкциях швеллер более универсальный. Работать с ним удобнее, потому что его полки расположены с одной стороны. Из-за этого он легче соединяется с другими конструктивными элементами.

Но двутавр прочней и жёстче. На него проще укладывать другие составляющие элементы. При этом для несущих конструкций его следует устанавливать вертикально. При таком расположении он будет обладать наибольшей прочностью.

При выборе главным образом принятие решения зависит от предполагаемых мест их использования. У двутавра цена выше, но и жесткость больше. Его используют для перекрытий, на которые будут оказываться высокие нагрузки. К таковым относятся небоскребы, метро, мостовые сооружения, промышленные здания.

Швеллер же менее жесткий, из него лучше создавать небольшие конструкции, среди которых загородные дома, гаражи и другие легкие постройки. Также его применяют при строительстве, автомобилей, кораблей и различных транспортных средств.

Конструктивные особенности

Швеллеры 2 вида:

П-образного сечения прокат горячекатаный;
П-образного сечения прокат гнутый.

Конструктивное исполнение швеллера с 2 полками в 1 сторону располагает главную ось инерции к стенке со смещением усилий, накладываемых к изделию. Оно работает на косой изгиб. Лёгким и прочным каркас из швеллера получится, когда швеллер модернизировать. Сделать из него коробчатые стойки. Электрической дуговой сваркой с прерывистым швом соединить швеллеры полками внутрь конструкции. Усиление шва через 1,2-1,5 м упрочняет сборное изделие.

Балке из двутавра не требуется дополнительное усиление. Она выдерживает нагрузки.

Подводя итоги

Преимущества двутавровой балки в строительстве более очевидны. Такой жесткий материал практически не подвержен усадке, не сдвигается, мала вероятность появления на нем трещин. У швеллера нет такой значительной жесткости и прочности, потому во многих проектах его нельзя применять, так как он не выдержит предполагаемую нагрузку. Но на ряду с этими показателями самым конкурентным преимуществом швеллера является его дешевизна. Если строить постройки, на которые не будет существенных нагрузок, то в этих случаях можно и даже нужно ограничиваться швеллерами. Но в такой ситуации следует ответственно отнестись к расчетам предполагаемых нагрузок.

Подробнее о характеристиках двутавра

С учетом того, что двутавры используются для создания капитальных конструкций и других ответственных построек, требования к созданию профилей очень строги. Все должно соответствовать государственным стандартам. Даже, казалось бы, мелочи, просчитываются очень тщательно. Например, строго регламентируется допустимый уклон внутренних граней полок. Этот показатель должен составлять 12%. При желании можно детальней ознакомиться со всеми требованиями и характеристиками. Они указаны в ГОСТ 8239-89.

Что касается внутренней грани полок, то для каждого вида изделия есть свои требования. Например:

двутавры для подвесных путей имеют угол не больше 12%;
двутавры для армирования шахтных стволов делаются с углом внутренних граней до 16%;
двутавры для автомобильной промышленности имеют угол не более 10%.

При покупке двутавра нужно обращать внимание на номер или маркировку. Они указывают высоту изделия и его работоспособность. Ниже приводится таблица, в которой указаны некоторые разновидности и характеристики двутавров.

Главные отличия

Два вида металлопроката, кроме сходных параметров, содержат и ряд отличий. Сложным сечением в виде буквы «Н» характеризуется двутавровая балка — швеллер имеет П-образную конфигурацию в разрезе. Кроме сечения отличаются изделия по прочности. Двутавровая конструкция выдерживает более высокие нагрузки, чем швеллер. Так, у расположенных рядом балок прочность возрастает в 2 раза, а при их наложении одна на другую — в четыре. Поэтому двутавры применяются в ответственном строительстве. Швеллер активно используют в машиностроении, возведении объектов различного назначения. Сравнивая высоту основания, можно увидеть, что у П-образных горячекатаных профилей она варьируется в пределах 50-400 мм (у гнутых — 25-410 мм), у стальных балок- 100-600 мм.

Какой профиль прочнее?

Более жестким и прочным является двутавр. Преимущество достигается за счет того, что полки параллельны и равноудалены от центра, чем обеспечивают двустороннюю жесткость стенки. Приходящаяся на полки нагрузка действует на двутавровую балку по вертикали, и стенка противодействует только сжатию, поэтому воздействующая на профиль сила скручивания мала либо отсутствует. Для сравнения, в швеллерах похожие усилия, как правило, возникают в значительной величине, т. к. полки срабатывают, как односторонние рычаги.

Добавлено: 5.08. 2021 12:12:44

Двутавровые балки монорельсовые

Существуют двутавровые балки специального назначения. Для краткости их называют монорельсовыми. Такие балки производят согласно государственному стандарту 19425-74. Они предназначаются для армирования стволов шахт и прокладки подвесных путепроводов. Монорельсовые балки изготавливаются методом холодного проката. Их высота колеблется от 180 до 450 мм, а ширина – от 90 до 150 мм. Согласно стандарту допускается небольшой наклон полок относительно стенки. Он не должен превышать 15 %.

Все монорельсовые двутавровые балки для краткости обозначаются буквой «М». Они имеют два уровня точности – высокий и обычный. Они, в свою очередь, обозначаются буквами «А» и «В» соответственно. Монорельсовые балки подвергаются высоким нагрузкам, ведь по ним постоянно передвигается спецтехника. Поэтому их стенки и полки имеют повышенную прочность. Также монорельсовые двутавры используются в качестве частей козловых или мостовых кранов, тельферов. Иногда из них делают опорные стойки и перекрытия.

Сфера использования в строительстве

Чтобы лучше понять, насколько важны двутавры, стоит рассмотреть, как именно они используются. Благодаря своей жесткости и устойчивости к пригибанию, профили используются для создания построек. Это позволяет избежать в ходе эксплуатации постройки таких явлений:

сдвигов;
трещин;
усадок.

К тому же двутавры применимы для сооружения опорных колонн, перекрытий, в качестве армирующего элемента опалубки. Как говорилось выше, двутавры можно делать из дерева. В таком случае они используются для создания каркаса кровли дома, ее стропильной системы. Все дело в том, что дерево имеет намного меньший коэффициент проводимости тепла, чем металл. Поэтому Н-образная балка (двутавр) выгодна в экономичном плане: соотношение прочности и цены просто прекрасные.

Что касается металлических двутавров, то они намного прочнее, поэтому стоимость изделий намного выше. Двутавры востребованы для промышленного и крупнопанельного строительства. Они выступают в роли основных несущих элементов, принимая на себя большую часть нагрузки.

Основные сведения о стальных балках PFC и их использовании

17 августа 2020 г.

Что такое стальной параллельный фланцевый канал?

Швеллеры с параллельными полками (сокращенно PFC) являются одними из самых универсальных типов стальных балок . Как правило, изготавливаются из горячекатаной конструкционной стали , . Размеры канала PFC , толщина и размеры могут значительно различаться, при этом все изделия сохраняют заметное С-образное поперечное сечение. Вот почему их обычно называют C-образные балки или C-образные профили .

Уникальная форма и конструкция параллельных фланцевых профилей делают их невероятно универсальными, прочными и пригодными для различных строительных работ. Но вам может быть интересно, следует ли вам рассмотреть возможность использования профиля PFC вместо других балок из конструкционной стали ?

Чем они отличаются от других стальных балок?

Универсальные стойки (UCs) и универсальные балки (UB, широко известные как двутавровые балки ) являются другими популярными типами опорных балок из конструкционной стали . Несмотря на то, что все эти продукты долговечны, стабильны и надежны, балки С-образного сечения отличаются особой формой. UC и UB похожи по внешнему виду, причем UB имеют большую высоту, чем ширину, в то время как UC практически равны по высоте и ширине.

Несущая способность балки PFC , конечно, будет отличаться от этих других балок; для каждого номинального размера имеются секции с различной толщиной полки и стенки. Это позволяет инженерам-строителям указать, какие 9Стальная балка 0009 будет более эффективной и структурно стабильной. Если проект предполагает работу с определенными областями одинакового размера, но с разным требуемым весом, необходимо будет предпринять дополнительные шаги, чтобы обеспечить постоянство и стабильность во всем. PFC имеют только один конкретный вес для каждого серийного размера.

Стальные швеллеры PFC часто используются вместе с двутавровыми и двутавровыми балками из стали для обеспечения дополнительной поддержки там, где это необходимо.

Применение стальных балок PFC

Стальные швеллеры , как и PFC, могут использоваться в самых разных конструкциях. Некоторые распространенные швеллеры с параллельными полками включают (хотя и не ограничиваются ими):

Оконные и дверные рамы

Швеллеры с параллельными полками можно использовать для создания конструктивно надежной рамы для окон и дверей. Швеллер можно просто надеть на стену в оконном или дверном проеме, образуя прочную перемычку, которая обеспечивает гораздо большую прочность и долговременную стабильность, чем древесина.

Рамы транспортных средств

Для более крупных транспортных средств, которым требуется надежная опорная конструкция, для усиления рамы можно использовать стальной швеллер . Такой канал можно использовать для первичных рамных балок, поперечин или раскосов. Установка канала обеспечивает достаточное движение конструкции без ее чрезмерного изгиба.

Кровля

Стальной швеллер может использоваться для поддержки тяжелых настилов крыш, а также может выступать в качестве превосходных ферм. Эти 9Балки из катаной стали 0009 могут выдерживать большой вес и служат дольше, чем деревянные фермы.

Стеновые конструкции

ПФУ часто используются в качестве встык стальных профилей для поддержки стен. Если у вас есть стена, которую необходимо структурно укрепить, вы можете расположить стальные балки с обеих сторон и скрепить их болтами. Приварка швеллера C к стальному плоскому стержню или пластине создает своего рода перемычку; одна сторона (верхняя половина PFC) имеет отличный несущий профиль, а другая сторона (остальная часть плиты) может одновременно выдерживать другие нагрузки.

Опора балки перекрытия

С-образные секции также можно приспособить для обеспечения дополнительной поддержки общих площадей пола, включая антресольные этажи. Многие производители стали могут сваривать стальные C-образные балки для поддержки большинства напольных покрытий.

Заказать балки PFC с помощью Buy A Beam

Теперь, когда вы знаете больше о том, для чего можно использовать PFC, вам может быть интересно, как купить сталь онлайн . Не ищите ничего, кроме Купите балку !

Купить Beam — интуитивно понятный инструмент поддержки. Это идеальное решение для всех, кто работает в строительстве, кому нужно срочно заказать сталь и кто не может отвлекать слишком много времени от своих обязанностей на стройплощадке. Если у вас есть структурные чертежи, вы, возможно, уже знаете, какие стальные изделия и профили вам нужно заказать. Просто зайдите в магазин «Купить балку», просмотрите ассортимент продукции, добавьте какие-либо конкретные процессы, выберите размеры, размеры и многое другое всего за несколько минут.

Если рядом с вами есть местный производитель металлоконструкций и поставщик , ваш заказ будет направлен прямо к ним, и вы будете в курсе статуса своего заказа. Если в вашем регионе нет поставщика стали , вы все равно можете заказать как обычно и загрузить свои планы, а команда Buy A Beam свяжется с нашей надежной сетью поставщиков, чтобы выполнить ваши требования.

Если вам нужна помощь с нашими услугами, пожалуйста, не стесняйтесь связаться с Buy A Beam сегодня.

Конструкционный материал, Угол, Швеллер, Двутавровая балка, Двутавровая балка, поставщик угла, поставщик канала

Поставщики конструкционной стали из нержавеющей стали, Производитель уголка из нержавеющей стали, Экспортер канала из нержавеющей стали в Индии.

Балка из нержавеющей стали, поставщики двутавровой балки из нержавеющей стали, двутавровая балка из нержавеющей стали, двутавровая балка, экспортер двутавровой балки.

Мы являемся одним из ведущих производителей, поставщиков и экспортеров высокого качества Изделия из конструкционной стали. Мы поставляем эту категорию, такую как угол, швеллер, двутавровая балка, двутавровая балка и т. Д. Эти продукты пользуются повышенным спросом на рынке. Различные размеры и конструкции легко доступны на рынке. Наши Структурные продукты доступны по промышленным ведущим ценам.

Мы предоставляем нашим клиентам широкий ассортимент высококачественных уголков . Они доступны в различных формах, размерах, которые выполняют требование наших глобальных клиентов. Этот Угол используется в отраслях промышленности, таких как строительные работы, строительство мостов, промышленные сооружения, башни передачи и корабли, эти углы предлагаются нами по очень доступным ценам.

Мы являемся ведущим производителем, поставщиком и экспортером высококачественного канала для наших клиентов. Они доступны в различных формах, размерах, которые выполняют требование наших глобальных клиентов. Этот Угол используется в отраслях промышленности, таких как строительные работы, строительство мостов, промышленные сооружения, башни передачи и корабли, эти углы предлагаются нами по очень доступным ценам.

Мы предлагаем нашим клиентам широкий ассортимент высококачественной двутавровой балки . Они доступны в различных формах, размерах, которые выполняют требование наших глобальных клиентов. Этот Угол используется в отраслях промышленности, таких как строительные работы, строительство мостов, промышленные сооружения, башни передачи и корабли, эти углы предлагаются нами по очень доступным ценам.

Мы занимаемся высококачественной двутавровой балкой для наших клиентов. Они произведены, используя качественные металлы и другое сырье согласно международным нормам качества, в конце продавца. Они доступны в различных формах, размерах, которые выполняют требование наших глобальных клиентов. Этот Угол используется в отраслях промышленности, таких как строительные работы, строительство мостов, промышленные сооружения, башни передачи и корабли, эти углы предлагаются нами по очень доступным ценам.

Наши продукты

Buttweld Fittings

фланки

Кованые фитинги

листы и пластины

Круглые батончики

ПЛОНГ И ТРИБЫ

Теплостойкие стальные пластины

Shipbuilding Plates

Heat Reestaint Plants

ShipBuilding Plates

. Материал

Наш экспортный рынок

—————- Список стран ——————АфганистанАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтарктидаАнтигуа и БарбудаАргентинаАрменияАрубаАвстралияАвстрияАзербайджанБагамы, БахрейнБангладешБарбадосБеларусьБельгияБелизБенинБермудыБутанБоливияБосния и ГерцеговинаБотсванаОстров БувеБразилияБританский Индийский океанБрунейБолгарияБуркина-ФасоБурундиКамерунКанадаКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайКитай (САР Гонконг)Китай (САР Макао)Кокосовые острова (Килинг)КолумбияКоморские островаКонгоДемократическая Республика Конго Остров Кука sCosta RicaCote D’Ivoire (Ivory Coast)Croatia (Hrvatska)CubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFiji IslandsFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambia, TheGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHondurasHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKoreaKorea, NorthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlands AntillesNetherlands, TheNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua new GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint HelenaSaint Kitts And NevisSaint LuciaSaint Pierre and MiquelonSaint Vincent / GrenadinSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth GeorgiaSpainSri LankaSudanSurinameSvalbard / Jan Mayen IslandSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor OutlyingUruguayUzbekistanVanuatuVatican City State (Holy See)VenezuelaVietnamVirgin Islands ( Британские)Виргинские острова (США)Острова Уоллис и ФутунаЗападная СахараЙеменЮгославияЗамбияЗимбабве

Широкий выбор двутавровых балок, двутавровых балок, швеллеров, уголков и тройников

Несущие конструкции

Мы предлагаем следующие дополнительные услуги по обработке поставляемых нами несущих конструкций: Резка под углом + сложные углы >

Копирование и вырубка >

Отверстия под болты, прорези, вырезы >

Снятие фаски под сварку >

Маркировка/разметка >

Разделение луча >

Уголок
Двутавровая балка
Двутавровая балка
Станд. и MC Channel

Все имеющиеся уголки имеют двойную сертификацию (A36/A572GR50).
В наличии имеются модели длиной 20 и 40 футов.
Щелкните здесь для просмотра размеров оцинкованного уголка.

2-12122121212125121251 2-1251251 2-1251251 2-12251 2-12251 2-1251251 2-12251 2-1251251 2-1251251 2-1251251 2-12251 3 “ 3 “ 3 “51925151512512512512519251125511925″ 5″ 2 902/5″ 1-1/4″ 5″ 92 52252 9,51 дюйма55121111111211111111111111111111111111111111111111111111111161111111111111 прав США.”””” 00252 1.2309125 2,34. 9025 2. 9025 2.925 2. 9025 2. 9-1/2″ 9-1/2″ 9025″555.07 3.075.07.1075.07.1025.07.1025.071071025.1071025.1071025.1071071025. 10710101010101010107.9252 2-1/2″9252 2-1/2″9252 2-1/2″. /4″

Ножка (A)	Ножка (B)	Толщина (C)	фунтов/фут.		Нога (А)	Ножка (B)	Толщина (C)	фунт/фут.
1/2 “	1/2″	1/8 “	0,380		3-1/2″
	3-1/2 “. 9,400
5/8 “	5/8″	1/8 “	0,480		3-1/2″	3 “		3-1/2″	3 “		3-1/2″		3-1/2″		3-1/2″		3-1/2 “	3-1/2″	3-1/2″ 3/4 дюйма	3/4 дюйма	1/8 дюйма	0,590	3-1/2 “	3″	5/16 “	6,600
1″	5/8/81012525252 1 “	5. /2″	3″	3/8″	7.900
1″	3/4″	1/8″	0.700		3-1/2″	3″	1/2″	10,200
1″	1″	1/8″	0,800		3-1/2 “	3-1/2″	1/4 “	5,800
1″	1 “	3/16251251
1 “	3″	1 “	3″	1 “
3″	1 “		3″ /2 “	3-1/2″	5/16 “	7,200
1″	1 “	1/4″	1 “	1/4″	1 “	1/4″	1 “	1/4″ 3-1/2″	3/8″	8,500
1-1/4″	1-1/4″	1/8″	9 1,0100251		3-1/2″	3-1/2″	1/2″	11. 100
1-1/4″		1-1/4″	1.480		4″	3″	1/4″	5.800
1-1/4″	1-1/4″	1/4″	1.920		4 дюйма	3 дюйма	5/16 дюйма	7,200
1-3/8 дюйма	7/8 дюйма	1/8 дюйма10		4 “	3″	3/8 “	8.500
1-3/8″	7/810251	3 “	1/2″	11.100
1-1/2 “	1-1/4″	3/16 “	1,650	3/16″	1,650	3/16 “	3/16″. 2″	1/4″	6,200
1-1/2″	1-1/2″	1/8″	1,230		4 “	3-1/2″	5/16 “	7,700
1-1/2″	1-1/2 “	1-1/2 “	1-1/2 “	1-1/2 “	1-1/2 “	1-1/2″	1-1/2 “	1-1/2″	1-1/2 “	1-1/2″	1-2 “.		4″	3-1/2″	3/8″	9.100
1-1/2″	1-1/2″	1/4″	2.340		4″	3-1/2″	1/2″	11.900
1-3/4″	1-1/4″		4″	4″	1/4″	6.600
1-3/4″	1-1/4″	3/16″	1.800		4 “	4″	5/16 “	8.200
1-3/4″	1-1/4 “	1/4″	2.	1/4 “	1/4″ ”	3/8″	9,800
1-3/4″	1-3/4″	1/8″	1.440		4″	4″	1/2″	12.800
1-3/4″	1-3/4″	3/16″	2.120		4″	4″	5/8″	15. 700
1-3/4″	1-3/4″	1/4″	2.770		4″	4 ”	3/4″	18,500
2″	1-1/4″	3/16″	1.960		5″	3″	1/4″	6.600
2″	1-1/4″	1/4″	2.550		5″	3″	5/16″	8.200
2″	1-1/2″	1/8″	1.440		5″	3″	3/8″	9,800
2 дюйма	1-1/2 дюйма	3/16 дюйма	2,120		5″	3″	1/2″	12.800
2″	1-1/2″	1/4″	2.770		5″	3- 1/2″	1/4″	7.000
2″	2″	1/8″	1. 650		5″	3-1/2″	5/16 ”	8,700
2″	2″	3/16″	2,440		5 “	3-1/2″	3/8 “	10,400
2″	2 “	1/4″	2 “	1/4″	3 “	1/4″	3 “	1/4″	2 “	1.4″	2 “	1/4″	2 “	1.4″	2 ” /2″	1/2″	13.600
2″	2″	5/16″	3.920		5″	5″	5/16″	10.300
2 дюйма	2 дюйма	3/8 дюйма	4,700		5 дюймов	5 “	3/8″	12.300
2-1/2 “	1-1/2″	3/16 “	3/16 “	3/16 ”	1/2″	16.200
2-1/2″	1-1/2″	1/4″	3. 190		5″	5″	5/8″	20.000
2-1/2″	2″	3/16″	2.750		5″	5 “	3/4″	23.600
2-1/2 “	2″	1/4 “	3.610251	1/4″	3,620	1/4 “	3,620	1/4″	3,610251	1/4 “	1/4 “	1/4″	1/4 ”	5/16″	9.800
2-1/2″	2″	5/16″	4.500		6″	3-1/2″	3/8″	11,700
2-1/2 дюйма	2 дюйма	3/8 дюйма	5,300		6 дюймов	3-1/2 “	1/2″	15.300
2-1/2 “	2-1/2″	3/16 “	3/16″	2-1/2 “	3.	4″	5/16″	10.300
2-1/2″	2-1/2″	1/4″	4.100		6″	4″	3/8″	12,300
2-1/2″	2-1/2″	5/16″	5,000		6 “	4″	1/2 “	16,200
2-1/2″	2-1/2 “	210251	2-1/2″	2 “1	2-1/2″	2 “	2 “	3 “	2 ” 4 “	5/8″	20.000
2-1/2 “	2-1/2″	1/2 “	7.700	1/2″	7.700	2 “	7.700	1/2″	23,600
3″	2″	3/16″	3,100		6″	6″	5/16″	10. 200
3″	2″	1/4″	4.100		6″	6″	3/8″	14.900
3″	2″	5/16″	5.000		6″	6″	1/2″	19.600
3″	2″	3 /8″	5,900		6″	6″	5/8″	24.200
3″	2″	1/2″	7.700		6″	6″	3/4″	28.700
3 ”	2-1/2″	1/4″	4.500		6″	6″	1″	37.400
3″	2-1/2″	5/16″	5,600		7″	4″	3/8″	13.600
3″	2-1/2″	3/8″	6.600		7″	4″	1/2″	17. 900
3″	3″	3/16″	3.700		8″	4″	1/2″	19.600
3″	3″	1/4″	4.900		8 дюймов	4 дюйма	3/4 дюйма	28,700
3″	3″	5/16″	6.100		8″	6″	1/2″	23.000
3″	3″	3/ 8″	7.200		8″	6″	3/4″	33.800
3″	3″	1/2″	9.400		8″	6 ”	1″	44.200
3-1/2″	2-1/2″	1/4″	4.900		8″	8″	1/2″	26.400
3-1/2″	2-1 /2″	5/16″	6. 100		8″	8″	3/4″	38.900
3-1/2″	2-1/2″	3/8″	7,200		8″	8″	1″	51,000

Оцинкованный уголок
Все имеющиеся на складе уголки имеют двойную сертификацию (A36/A572GR50).
В наличии имеются модели длиной 20 и 40 футов.

00 9-1/2″

Ножка (A)	Ножка (B)	Толщина (C)	фунтов/фут.
1 “	1″	1/8 “	0,800
1-1/4″
1-1/4 “
1-1/4″
1-1/4 ”
1-1/2″	1-1/2 “	1/8″	1,230
1-1/2 “	1-1/2″	3/16 “	3/16 “.	2″	1/8″	1.650
2″	2″	1/4″	3.190
3″	3″	1/4″	4.900

Все I Beams имеют двойную сертификацию (A36/A572GR50).
Доступны длины 40 и 50 футов.
Доступны размеры от 20 до 60 футов с шагом 5 футов.

510″.

Раздел Номер	фунтов/фут.	Глубина (A)	Ширина (B)	Стенка Толщина (C)	Ном. Фланец Толщина (D)
3	5,700	3 “	2,330″	0,170 “	3	7.500	3″	2.509″	0.349″	0. 260″
4	7.700	4″	2.663″	0.193″	0.293″
4	9.500	4″	2.796″	0.326″	0.293″
5	10.000	5″	3.004″	0.214″	0.326″
6	12.500	6″	3.332″	0.232″	0.359″
6	17.250	6″	3.565″	0.465″	0.359″
7	15.300	7″	3.662″	0.252″	0.392″
8	18.400	8″	4.001″	0.271″	0.425″
10	25.400	10″	4.661″	0.311″	0.491″
10	35.000	10″	4. 944″	0.594″	0.491″
12	31.800	12″	5.000″	0.350″	0.544″
12	35.000	12″	5.078″	0.428″	0.544″
12	40.800	12″	5.252″	0.462″	0.659″
15	42.900	15″	5.501″	0.411″	0.622″
18	54,700	18 “	6.001″	0,461 “	0,691″

В наличии имеются модели длиной 40 и 50 футов.

Доступны размеры от 20 до 60 футов с шагом 5 футов.

Раздел Номер	фунтов/фут.	Глубина (A)	Фланец Ширина (B)	Стенка Толщина (C)	Ном. Flange Thickness (D)
4	13	4.160”	4.060”	0.280”	0.345”
5	16	5.010”	5.000”	0.240”	0.360”
5	19	5.150”	5.030”	0.270”	0.430”
6	9	5.900”	3.940”	0.170”	0.215”
6	12	6.030”	4.000”	0.230”	0.280”
6	15	5.990”	5.990”	0. 230”	0.260”
6	16	6.280”	4.030”	0.260”	0.405”
6	20	6.200”	6.020”	0.260”	0.365”
6	25	6.380”	6.080”	0.320”	0,455 дюйма
8	10	7.890”	3.940”	0.170”	0.205”
8	13	7.990”	4.000”	0.230”	0.255”
8	15	8.110”	4.015”	0.245”	0.315”
8	18	8.140”	5.250”	0.230”	0,330 дюйма
8	21	8.280”	5.270”	0.250”	0.400”
8	28	8. 060”	6.535”	0.285”	0.465”
8	31	8.000”	7.995”	0.285”	0.435”
8	35	8.120”	8.020”	0.310′	0,495
8	40	8.250”	8.070”	0.360”	0.560”
8	48	8.500”	8.110”	0.400”	0.685”
8	58	8.750”	8.220”	0.510”	0.810”
8	67	9.000”	8.280”	0,570 дюйма	0,935 дюйма
10	12	9.870”	3.960”	0.190”	0.210”
10	15	9.990”	4.000”	0. 230”	0.270”
10	17	10.110”	4.010”	0.240”	0.330”
10	19	10.240”	4.020′	0,250 дюйма	0.395”
10	22	10.170”	5.750”	0.240”	0.360”
10	26	10.330”	5.770”	0.260”	0.440”
10	30	10.470”	5.810”	0.300”	0.510”
10	33	9.730′	7,960	0.290”	0.435”
10	39	9.920”	7.985”	0.315”	0.530”
10	45	10.100”	8.020”	0.350”	0. 620”
10	49	9.980”	10.000”	0.340”	0.560”
10	54	10.090”	10.030”	0.370”	0.615”
10	60	10.220”	10.080”	0.420”	0.680”
10	68	10.400”	10.130”	0.470”	0.770”
10	77	10.600”	10.190”	0.530”	0.870”
10	88	10.840”	10.265”	0.605”	0.990”
12	14	11.910”	3.970”	0.200”	0.225”
12	16	11.990”	3.990”	0.220”	0.265”
12	19	12. 160”	4.005”	0.235”	0,350 дюйма
12	22	12.310”	4.030”	0.260”	0.425”
12	30	12.340”	6.520”	0.260”	0.440′ ‘
12	35	12.500”	6.560”	0.300”	0.520”
12	40	11.940”	8.005”	0.295	0,515
12	45	12.060”	8.045”	0.345”	0.575”
12	50	12.190”	8.080”	0.370”	0.640”
12	53	12.060”	9.995”	0.335”	0.575”
12	58	12.190”	10. 010′	0,360	0.640”
12	65	12.120”	12.000”	0.390”	0.605”
12	72	12.250”	12.040”	0.430”	0.670”
12	87	12.530”	12.125”	0.515”	0.810”
14	22	13.740′	5.000	0.230”	0.335”
14	26	13.910”	5.025”	0.255”	0.420”
14	30	13.840”	6.730”	0.270”	0.385”
14	34	13.980”	6.745”	0.285”	0.455”
14	38	14 100 дюймов	6.770”	0. 310”	0.515”
14	43	13.660”	7.995”	0.305”	0.530”
14	48	13.790”	8.030”	0.340”	0.595”
14	53	13.920”	8.060”	0.370”	0.660”
14	61	13.890”	9.995”	0.375”	0.645”
14	68	14.040”	10.035”	0.415”	0.720”
14	74	14.170”	10.070”	0.450”	0.785”
14	82	14.310”	10.130”	0.510”	0,855 дюйма
14	90	14.020”	14.520”	0.440”	0. 710”
14	99	14.160”	14.565”	0.485”	0.780′ ‘
16	26	15.690”	5.500”	0.250”	0.345”
16	31	15.880”	5.525”	0.275	0,440
16	36	15.860”	6.985”	0.295”	0.430”
16	40	16.010”	6.995”	0.305”	0.505”
16	45	16.130”	7.035”	0.345”	0.565”
16	50	16.260”	7.070′ ‘	0,380”	0.630”
16	57	16.430”	7.120”	0.430”	0.715”
16	67	16. 330”	10.235”	0.395”	0.665”
16	77	16.520”	10.295”	0.455”	0.760”
18	35	17.700′	6.000	0.300”	0.425”
18	40	17.900”	6.015”	0.315”	0.525”
18	46	18.060”	6.060”	0.360”	0.605”
18	50	17.990”	7.495”	0.355”	0.570”
18	55	18,110 дюйма	7.530”	0.390”	0.630”
18	60	18.240”	7.555”	0.415”	0.695”
18	65	18.350”	7. 590”	0.450”	0.750”
18	71	18.470”	7.635”	0.495”	0.810”
18	76	18.210”	11.035”	0.425”	0.680”
18	86	18.390”	11.090”	0.480”	0.770”
18	97	18.590”	11.145”	0.535”	0.870”
21	44	20.660”	6.500”	0.350”	0,450 дюйма
21	50	20.830”	6.530”	0.380”	0.535”
21	57	21.060”	6.555”	0.405”	0.650′ ‘
21	62	20.990”	8.240”	0. 400”	0.615”
21	68	21.130”	8.270”	0.430	0,685
21	73	21.240”	8.295”	0.455”	0.740”
21	83	21.430”	8.355”	0.515”	0.835”
24	55	23.570”	7.005”	0.395”	0.505”
24	62	23.740”	7.040′	0,430 дюйма	0.590”
24	68	23.730”	8.965”	0.415”	0.585”
24	76	23.920”	8.990”	0.440”	0.680”
24	84	24.100”	9.020”	0.470”	0. 770”
24	94	24.310′	9,065	0.515”	0.875”
27	84	26.710”	9.960”	0.460”	0.640”
27	94	26.920”	9.990”	0.490”	0.745”
27	146	27.380”	13.965”	0.605”	0.975”
36	135	35,550”	11,950”	0,600”	0,790”

Все имеющиеся каналы имеют двойную сертификацию (7250/A5).
В наличии имеются модели длиной 20 и 50 футов.
Доступны размеры от 20 до 50 футов с шагом 5 футов.
Щелкните здесь для канала стержня.

Раздел Номер	фунтов/фут.	Глубина (A)	Ширина (B)	Стенка Толщина (C)
3	4.100	3	1.410”	0.170”
3	5.000	3	1.498”	0.258”
3	6.000	3	1.596”	0.356”
3	7.100	3	1.938”	0.312”
4	5.400	4	1.584”	0.184”
4	6.250	4	1.640”	0.247”
4	7.250	4	1.721”	0.321′ ‘
4	13.800	4	2.500”	0.500”
5	6.700	5	1.750”	0.190”
5	9. 000	5	1.885”	0.325”
6	8.200	6	1.920”	0.200”
6	10.500	6	2.034”	0.314”
6	12.000	6	2.497”	0.310”
6	13.000	6	2.157”	0.437”
6	15.300	6	3.500”	0.340”
6	16.300	6	3.000”	0.375”
6	18.000	6	3.504”	0.379”
7	9.800	7	2.090”	0.210”
7	12.250	7	2.194”	0.314
7	14.750	7	2. 299”	0.419”
7	19.100	7	3.452”	0.352”
7	22.700	7	3.603”	0.503”
8	8.500	8	1.874”	0.179”
8	11.500	8	2.260”	0.220”
8	13.750	8	2.343”	0.303”
8	18.700	8	2.978”	0.353”
8	18.750	8	2.527”	0.487”
8	20.000	8	3.025”	0.400”
8	22.800	8	3.502”	0.427”
9	13.400	9	2.433”	0. 233”
9	15.000	9	2.485”	0.285”
9	20.000	9	2.640”	0.448”
9	23.900	9	3.450”	0.400”
10	6.500	10	1.127”	0.152”
10	8.400	10	1.500”	0.170”
10	15.300	10	2.600”	0.240”
10	20.000	10	2.739”	0.379”
10	22.000	10	3.315”	0.290”
10	25.000	10	2.886”	0.526”
10	28.500	10	3.950”	0. 425”
10	30.000	10	3.033”	0.673”
10	33.600	10	4.100”	0.575”
12	10.600	12	1.500”	0.190”
12	20.700	12	2.942”	0.282”
12	25.000	12	3.047”	0.387 ”
12	30.000	12	3.170”	0.510”
12	35.000	12	3.767”	0.467”
12	45.000	12	4.012”	0.712”
13	31.800	13	4.000”	0.375”
15	33.900	15	3. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное 2019 © Все права защищены. Карта сайта

TOP HEADLINES
