Сортамент двутавр балочный ГОСТ 26020-83
Вернуться на страницу «Металлические двутавры»
Нормальные (балочные) двутавры

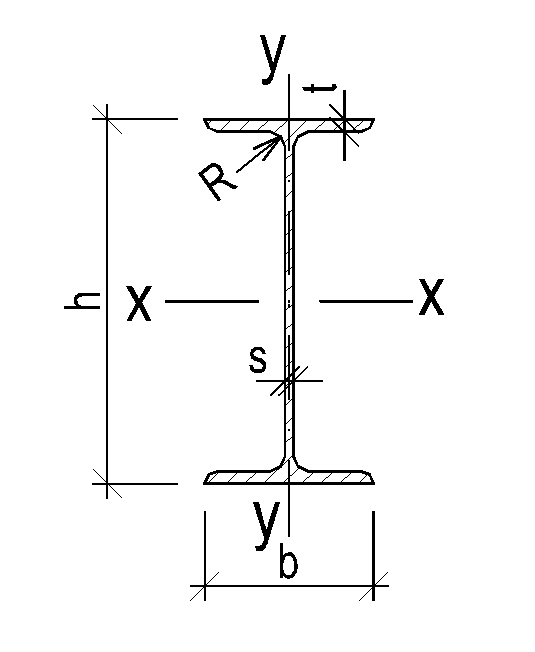

Условные обозначения
h — высота, b — ширина, s — толщина стенки, t — толщина полки, r1 — радиус сопряжения
A — площадь сечения, P — масса п/м,
Iy — момент инерции относительно оси Y, Iz — момент инерции относительно оси Z,
Wy — момент сопротивления относительно оси Y, Wz — момент сопротивления относительно оси z,
iy — радиус инерции относительно оси Y, iz — радиус инерции относительно оси Z,
Sy — статический момент.
Характеристики сечения
| Номер профиля | мм | Площадь сечения, см2 | Линейная плотность, кг/м | Справочные величины для осей | ||||||||||
| h | b | s | t | r | Х — Х | Y — Y | ||||||||
| Ix, см 4 | Wx , см 3 | Sx , см 3 | ix , см | Iy, см 4 | Wy, см 3 | iy, см | ||||||||
| 10Б1 | 100,0 | 55 | 4,1 | 5,7 | 7 | 10,32 | 8,1 | 171 | 34,2 | 19,7 | 4,07 | 15,9 | 5,8 | 1,24 |
| 12Б2 | 120,0 | 64 | 4,4 | 6,3 | 7 | 13,21 | 10,4 | 318 | 53,0 | 30,4 | 4,90 | 27,7 | 8,6 | 1,45 |
| 14Б1 | 137,4 | 73 | 3,8 | 5,6 | 7 | 13,39 | 10,5 | 435 | 63,3 | 35,8 | 5,70 | 36,4 | 10,0 | 1,65 |
| 14Б2 | 140. 0 | 73 | 4,7 | 6,9 | 7 | 16,43 | 12,9 | 541 | 77,3 | 44,2 | 5,74 | 44,9 | 12,3 | 1,65 |
| 16Б1 | 157,0 | 82 | 4,0 | 5,9 | 9 | 16,18 | 12,7 | 689 | 87,8 | 49,5 | 6,53 | 54,4 | 13,3 | 1,83 |
| 16Б2 | 160,0 | 82 | 5,0 | 7,4 | 9 | 20,09 | 15,8 | 869 | 108,7 | 61,9 | 6,58 | 68,3 | 16,6 | 1,84 |
| 18Б1 | 177,0 | 91 | 4,3 | 6,5 | 9 | 19,58 | 15,4 | 1063 | 120,1 | 67,7 | 7,37 | 81,9 | 18,0 | 2,04 |
| 18Б2 | 180,0 | 91 | 5,3 | 8,0 | 9 | 23,95 | 18,8 | 1317 | 146,3 | 83,2 | 7,41 | 100,8 | 22,2 | 2,05 |
| 20Б1 | 200 | 100 | 5,6 | 8,5 | 12 | 28,49 | 22,4 | 1943 | 194,3 | 110,3 | 8,26 | 142,3 | 28,5 | 2,23 |
| 23Б1 | 230 | 110 | 5,6 | 9,0 | 12 | 32,91 | 25,8 | 2996 | 260,5 | 147,2 | 9,54 | 200,3 | 36,4 | 2,47 |
| 26Б1 | 258 | 120 | 5,8 | 8,5 | 12 | 35,62 | 28,0 | 4024 | 312,0 | 176,6 | 10,63 | 245,6 | 40,9 | 2,63 |
| 26Б2 | 261 | 120 | 6,0 | 10,0 | 12 | 39,70 | 31,2 | 4654 | 356,6 | 201,5 | 10,83 | 288,8 | 48,1 | 2,70 |
| 30Б1 | 296 | 140 | 5,8 | 8,5 | 15 | 41,92 | 32,9 | 6328 | 427,0 | 240,0 | 12,29 | 390,0 | 55,7 | 3,05 |
| 30Б2 | 299 | 140 | 6,0 | 10,0 | 15 | 46,67 | 36,6 | 7293 | 487,8 | 273,8 | 12,50 | 458,6 | 65,5 | 3,13 |
| 35Б1 | 346 | 155 | 6,2 | 8,5 | 18 | 49,53 | 38,9 | 10060 | 581,7 | 328,6 | 14,25 | 529,6 | 68,3 | 3,27 |
| 35Б2 | 349 | 155 | 6,5 | 10,0 | 18 | 55,17 | 43,3 | 11550 | 662,2 | 373,0 | 14,47 | 622,9 | 80,4 | 3,36 |
| 40Б1 | 392 | 165 | 7,0 | 9,5 | 21 | 61,25 | 48,1 | 15750 | 803,6 | 456,0 | 16,03 | 714,9 | 86,7 | 3,42 |
| 40Б2 | 396 | 165 | 7,5 | 11,5 | 21 | 69,72 | 54,7 | 18530 | 935,7 | 529,7 | 16,30 | 865,0 | 104,8 | 3,52 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
Двутавры: 10Б1 — 40Б2 , 45Б1 — 100Б4
СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 26020-83
В отличии от СТО, двутавры по ГОСТу менее популярны.
При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.
В таблице представлены цены на начало 2018 года.
Двутавровая балка Б ст. 3 — ГОСТ 26020
| А ГРУПП, ООО | ARCELOR-MITTAL (AMDSV LLC) | ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО | АРИЭЛЬ МЕТАЛЛ, ОАО | ДИПОС, ГК | МЕТАЛЛО-КОМПЛЕКТ-М, АО | СТАЛЬ-РЕЗЕРВ, ТПО, ООО | ЕМГ-ГРУПП, ООО | БЕТАЛЛ, ООО | БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО | МЕТАЛЛ-СЕРВИС, ОАО | МЕТАЛЛО-ТОРГ, АО | МЕТА-ГОР, ООО | АТОН-СТАЛЬ, ООО | ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО | |
| 12Б1 | 66 500 | 66 290 | 66 900 | 67 900 | 67 390 | 65 800 | 66 900 | 68 490 | |||||||
| 14Б1 | 66 500 | 66 900 | 69 900 | 65 900 | 69 890 | 65 800 | 66 900 | 70 990 | |||||||
| 16Б1 | 66 500 | 61 800 | 66 900 | 69 000 | 69 390 | 65 800 | 66 900 | ||||||||
| 18Б1 | 49 900 | 50 000 | 49 990 | 50 990 | 49 080 | ||||||||||
| 20Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 49 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 52 080 | |
| 25Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 52 780 | ||
| 30Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 50 850 | 52 180 |
| 35Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 49 500 | 51 980 | |
| 40Б1 | 54 300 | 51 760 | 54 300 | 54 300 | 54 300 | 47 900 | 50 890 | 50 410 | 54 300 | 54 300 | 54 500 | 54 300 | 49 990 | 45 880 | |
| 45Б1 | 54 300 | 50 500 | 54 300 | 54 300 | 54 300 | 47 900 | 48 590 | 50 410 | 54 300 | 54 300 | 54 500 | 54 300 | 46 480 | ||
| 50Б1 | 54 300 | 51 760 | 54 300 | 54 300 | 54 300 | 45 900 | 51 190 | 53 900 | 54 300 | 55 990 | 54 500 | 54 300 | 55 300 | 46 980 | |
| 55Б1 | 54 300 | 54 300 | 54 300 | 54 300 | 49 900 | 50 890 | 52 900 | 54 300 | 54 300 | 54 500 | 54 300 | 55 300 | |||
| 60Б1 | 54 300 | 54 300 | 54 300 | 52 450 | 48 900 | 50 890 | 50 410 | 54 300 | 54 500 | 55 300 | 47 280 | ||||
| 70Б1 | 52 500 | 52 500 | 52 500 | 49 090 | 48 710 | 52 500 | 52 700 | 52 500 | 51 600 | ||||||
| 25Б2 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 52 780 | |
| 30Б2 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 52 180 | |
| 35Б2 | 54 600 | 54 610 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 51 980 | |
| 40Б2 | 54 300 | 54 300 | 54 300 | 54 300 | 47 900 | 50 890 | 54 300 | 54 300 | 54 500 | 54 300 | 53 300 | 46 080 | |||
| 45Б2 | 50 200 | 52 160 | 54 300 | 54 300 | 52 500 | 47 900 | 48 990 | 50 410 | 54 300 | 54 500 | 54 300 | ||||
| 50Б2 | 54 300 | 54 300 | 52 450 | 42 700 | 47 900 | 48 990 | 50 410 | 54 300 | 54 500 | 53 300 | |||||
| 55Б2 | 54300 | 54300 | 54300 | 54300 | 49900 | 50890 | 50410 | 52300 | 54500 | 48050 | 46980 | ||||
| 60Б2 | 54300 | 54300 | 54300 | 54300 | 42900 | 50410 | 54300 | 54500 | 54300 | 55300 | 47280 | ||||
| 70Б2 | 52500 | 52500 | 52500 | 50810 | 52500 | 52700 | 52500 | 53500 | |||||||
| 80Б2 | |||||||||||||||
| 50Б3 | 54300 | ||||||||||||||
| 100Б3 |
Дополнение 1
Семейства двутавров для программы Revit
Для тех кто работает в программе Revit, могут быть полезны семейства двутавров.
На каждый двутавр созданы два семейства. Первое семейства создано на основе рабочей плоскости, а второе по линии. Семейства на основе рабочей плоскости удобно использовать для колонн или элементов расположенных строго горизонтально или вертикально. Семейства на основе линии удобней использовать для наклонных балок.
Посмотреть эти семейства можно на странице «Revit-Двутавр балочный ГОСТ 26020-83»
Двутавр – самый востребованный тип металлопроката. – СИБМЕТСНАБ
Сфера применения стальной двутавровой балки очень широка. В большей степени она используется в строительстве, при возведении каркасных зданий и сооружений различного типа и назначения.
Двутавр – история и общие сведения
Конструктивный элемент поперечного сечения, геометрия которого представляет собой перевернутую букву «Н» или римскую единицу, называется двутавром. Этимологическое происхождение слова «двутавр», является производным от латинского «taurus» (тавр) — бык.
Соответственно, «двутавром» принято называть балку с поперечным сечением из двух тавров (двурогая балка).
Двутавр изготавливают из дерева и металла, но сегодня речь пойдет о металлической двутавровой балке. Уже не первый век человечество озабочено развитием технологий, и металлообрабатывающая промышленность не стояла на месте. Методами исследований и экспериментов было установлено, что двутавр является самой рациональной формой поперечного сечения для элементов, работающих на изгиб, т.е. для балочных конструкций.
Точной датой изготовления первой металлической двутавровой балки историки не располагают, но доподлинно известно, что чуть более полутора столетия назад, балку стали производить металлургические заводы известного германского оружейника Альфреда Круппа. Несмотря на то, что основным направлением производства было изготовление казнозарядных и дульнозарядных пушек, производство двутавра не останавливалось и приносило стабильную прибыль.
Несколько десятилетий Крупп обеспечивал всю Европу (кроме Франции), а также Россию, оружием и металлопрокатом.
Примерно в 1900 году появилось первое российское производство металлического двутавра. Единственный производимый тогда тип двутаврового профиля, в силу особенностей своей геометрии, мог эффективно использоваться только в качестве элементов строительства, уступая сортаментам европейских стран. К концу 30-х годов развитие металлургической отрасли поднялось на достаточно высокий уровень, чем позволило в полной мере обеспечивать потребности строительной отрасли необходимым металлопрокатом. А в конце двадцатого века, двутавровую балку стали экспортировать в Европу и Азию.
Сфера применения стального двутавра
В сравнении с обычным тавром или уголком, двутавр отличается повышенной степенью прочности и надежности. Благодаря особой форме конструкции он способен выдерживать существенные статические и динамические нагрузки.
Стальной двутавр подходит для возведения вертикальных (опоры, стеновые элементы) и горизонтальных (настилы, перекрытия) конструкций. В большей степени двутавр используется в строительстве, при возведении каркасных зданий и сооружений различного типа и назначения: производственные, общественные, административные, коммерческие, жилые.
Широко применяется в областях: машиностроения, мостостроения, судостроения, вагоностроения и автомобилестроения.
Двутавровые металлические балки идеально подходят для строительства высотных зданий, автомобильных и железнодорожных мостов. Задействуются в качестве материала для возведения опор горнодобывающих шахт и сельскохозяйственных объектов.
Оптимальные технико-эксплуатационные характеристики обеспечиваются за счет пространственной формы двутавра. Предел прочности, степень жесткости варьируются в зависимости от толщины стенок балки.
Классификация двутавровых балок
Действующие ГОСТы на сортамент балок разработаны на основе теоретических и экспериментальных исследований по выявлению наиболее рациональных типов фасонных профилей и частоты их градации.
|
Двутавр ГОСТ 8239-89 |
Двутавр нормальный (Б) |
Двутавр широкополочный (Ш) |
Двутавр колонный (К) |
Классический двутавр с уклоном внутренних граней полок 6-12% (ГОСТ 8239-89) применяются главным образом в качестве элементов, работающих на изгиб, а также в составных сечениях колонн. Работа в качестве сжатых элементов (стоек, колонн) не эффективна ввиду малого момента инерции. Балки обозначаются в сортаменте по номерам, соответствующим высоте профиля в сантиметрах.
Двутавры с параллельными гранями полок (ГОСТ 26020-83, СТО АСЧМ 20-93) выпускаются трех основных типоразмеров: нормальные балочные (Б), широкополочные (Ш), колонные (К).
Двутавры «Б» выпускаются высотой до 1000 мм, с шириной полок до 320 мм. Двутавры «Ш» имеют высоту также до 1000 мм при максимальной ширине полок 400 мм. Двутавры «К», использование которых эффективно в колоннах зданий, имеют соотношение высоты к ширине полок 1:1 и максимальные размеры 400х400 мм.
Сварные и горячекатаные двутавровые балки
Прежде всего, следует сказать, что по методу производства различают сварные и горячекатаные двутавровые металлические балки. Горячекатаные изготавливаются путем проката стали и придания металлической болванке двутавровой формы.
Сварные получаются путем сваривания трех отдельных плоских элементов, образующих стенку и полки.
Достоинства горячекатаной балки:
· монолитность;
· отсутствие швов;
· простота и дешевизна производства.
Вследствие чего она обладает более высокими показателями прочности и надежности.
Недостатки горячекатаной балки:
· Большая толщина стенок. Из-за утолщенности стенок увеличивается масса самого двутавра, а вследствие и всей конструкции в целом.
· Ограниченность размеров. На российских заводах выпускаются балки с шириной полки не более 400 миллиметров. К тому же, выпускаются они определенной длины – 12 метров. И если, к примеру, нужна балка меньшего размера, то придется отрезать лишнее, что увеличивает ее стоимость.
· Возможность производства стальной горячекатаной балки только на крупных предприятиях. Соответственно стоимость балки возрастает за счет транспортировки в населенные пункты, где нет производящих ее предприятий.
Плюсами сварных является:
· Возможность подобрать нужные размеры. Благодаря этому, можно заказать балку нужной длины, шириной полки и высотой стенки. Вследствие чего заказчик платит только за то, что ему нужно и практически любых размеров.
· Дополнительные конструкционные особенности. В зависимости от требований заказчика сварная балка может быть изготовлена с разными полками, фланцевыми соединениями, дополнительно усилена ребрами жесткости, перфорирована и иметь биметаллический состав.
· Относительно легкий вес. Сварная балка является более легкой конструкцией, что позволяет сэкономить дополнительные денежные средства при фундаментных работах и возведении стен.
Недостатками сварной являются:
· Наличие швов. Это существенно снижает прочность конструкции. Тем более если сварка имеет дефект.
· Использование дополнительных деталей для усиления. Использование арматуры или другого материала при создании ребер жесткости приводит к дополнительным затратам денег и времени, соответственно увеличивая стоимость.
Расчет потребности двутавровых балок
Любые металлические двутавры изготавливаются в строгом соответствии с требованиями ГОСТ и ТУ, поэтому они имеют регламентированную форму и состав.
Благодаря этому, имея нужную документацию, можно легко рассчитать необходимые размеры и параметры двутавров, необходимых для конкретной конструкции.
ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
Подробнее ознакомиться с ГОСТами или скачать требуемый, Вы можете на нашем сайте, в разделе Справочник.

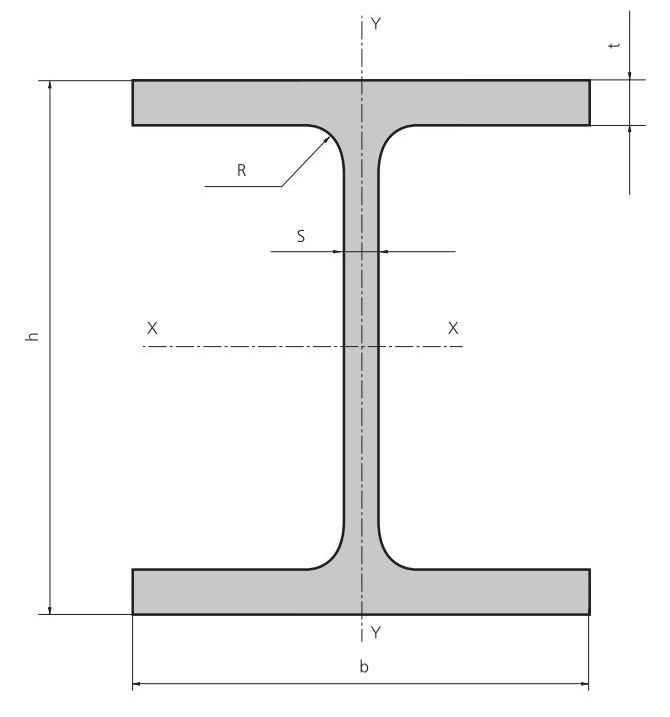

Геометрическими характеристиками являются:
· Высота – это расстояние между двумя плоскими площадками, называемыми полками, в сечении двутаврового профиля.
· Ширина – это длина полок двутавра.
· Толщина стенки – это толщина средней плоскости находящейся между полками. Этот параметр является одним из наиболее важных, так как от толщины стенки напрямую зависит несущая способность и прочность двутавра.
· Средняя толщина полки. Полки двутавра не прямоугольные, а имеют неправильную форму. К концам полки они сужаются, а в середине полки, к месту примыкания ее к стенке, расширяются вовнутрь. Поэтому средняя толщина полки рассчитывается по следующей формуле: ширина полки минус толщина стенки деленная на четыре.
· Радиус внутреннего закругления – это параметр закругления полки в месте ее примыкание к стенке. Благодаря тому, что полка примыкает к стенке не под прямым углом, а по радиусу возрастают ее прочностные характеристики. Радиус закругления полки. Так как на концах полки не требуется такая толщина и основная нагрузка идет к центру балки на стенку, то полки двутавра сужаются по радиусу.
· Уклон внутренней части полки.
Полка также может идти под определенным углом по внутренней части, расширяясь к центру.
Важно! От этих параметров напрямую зависят технические характеристики двутавра, поэтому все они прописаны в ГОСТе и должны быть выполнены в строгом соответствии с ними.
При определении количества необходимого для различных конструкций материала, выбора способа транспортировки необходимо знать соотношение размеров и массы двутавровых балок. Необходимость перевода одной величины в другую возникает так же при разработке проектной документации.
На сайтах металлопроизводителей можно найти он-лайн калькуляторы для необходимых расчетов, но многие специалисты предпочитают пользоваться справочными данными, указанными в соответствующих государственных стандартах.
Для определения размеров горячекатаных стальных двутавров, вы можете воспользоваться таблицей, приведенной ниже.
| № | Размеры по ГОСТ 8239-89, мм |
Масса 1 м балки, кг |
Количество метров в 1 тонне, м |
|||
| h | b | S | t | |||
| 10 | 100 | 55 | 4,5 | 7,2 | 9,456 | 105,7 |
| 12 | 120 | 64 | 4,8 | 7,3 | 11,54 | 86,62 |
| 14 | 140 | 73 | 4,9 | 7,5 | 13,68 | 73,09 |
| 16 | 160 | 81 | 5 | 7,8 | 15,89 | 62,94 |
| 18 | 180 | 90 | 5,1 | 8,1 | 18,35 | 54,5 |
| 18а | 180 | 100 | 5,1 | 8,3 | 19,92 | 50,2 |
| 20 | 200 | 100 | 5,2 | 8,4 | 21,04 | 47,53 |
| 20а | 200 | 110 | 5,2 | 8,6 | 22,69 | 44,08 |
| 22 | 220 | 110 | 5,4 | 8,7 | 24,04 | 41,6 |
| 22а | 220 | 120 | 5,4 | 8,9 | 25,76 | 38,82 |
| 24 | 240 | 115 | 5,6 | 9,5 | 27,34 | 36,57 |
| 24а | 240 | 125 | 5,6 | 9,8 | 29,4 | 34,02 |
| 27 | 270 | 125 | 6 | 9,8 | 31,53 | 31,71 |
| 27а | 270 | 135 | 6 | 10,2 | 33,88 | 29,51 |
| 30 | 300 | 135 | 6,5 | 10,2 | 36,48 | 27,41 |
| 30а | 300 | 145 | 6,5 | 10,7 | 39,17 | 25,53 |
| 33 | 330 | 140 | 7 | 11,2 | 42,25 | 23,67 |
| 36 | 360 | 145 | 7,5 | 12,3 | 48,55 | 20,6 |
| 40 | 400 | 155 | 8,3 | 13 | 56,96 | 17,56 |
| 45 | 450 | 160 | 9 | 14,2 | 66,5 | 15,04 |
| 50 | 500 | 170 | 10 | 15,2 | 78,64 | 12,72 |
| 55 | 550 | 180 | 11 | 16,5 | 92,66 | 10,79 |
| 60 | 600 | 190 | 12 | 17,8 | 108 | 9,263 |
Купить двутавровую балку в Новосибирске, Красноярске или Новокузнецке очень просто!
Позвоните и наши специалисты проконсультируют Вас, а также помогут оформить заявку.
Нормальная двутавровая балка (тип Б) в СПб
Нормальные двутавры – это одно из наиболее распространённых металлоизделий чёрной металлургии, достаточно широко применяемое строителями при возведении различных современных объектов. Популярность и востребованность двутавра обусловлено его превосходными качествами по прочности (способен выдержать 30-и кратную нагрузку, если сравнивать изделие с металлопрофилем-квадратом, обладающим аналогичным размером сечения).
Поэтому металлоизделия с “Н”-профилем можно встретить при возведении не только гражданских и промышленных сооружений, но и военных объектов, при устройстве шахтных стволов, в различных инженерных конструкциях для народного хозяйства и объектов военного назначения, других инженерно-технических конструкциях (это могут быть различные строительные опоры, ж/д и автомобильные мосты), в добывающей горнорудной промышленности и в других направлениях жизнедеятельности человека. Основным достоинством используемого материала во всех перечисленных случаях называется его отличная прочность, возможность переносить и статическое и динамическое воздействие.
Таким образом, нормальная балка двутавровая является популярным фасонным металлопрокатом. Изготавливается эта конструкция из строительных типов стали (например, ст 3). Возможен также и другой вариант, когда сырьём является низколегированные её сорта (например, 09г 2с).
Общие сведения об изделии
Рассматриваемая балка типа “Б” относится к нормальным двутаврам и обладает параллельными полками (гранями).
К разновидностям данной балки, наиболее часто используемым относятся двутавр б1 и двутавр б2. Эти виды металлопрофиля отличаются друг о друга не только по геометрическим размерам, но и по толщине стали на стенке изделия. В общем случае балка двутавровая б2 имеет размеры профиля, полностью совпадающие с индексом в аббревиатуре наименования балки. Балка же под маркой “б1” изготавливается с гораздо меньшими геометрическими размерами, которые пропорционально влияют на вес продукта и как следствие – на условия использования.
Способы изготовления балки
Двутавр типа Б производится по двум технологиям, которые различаются применяемыми принципами и оборудованию:
- Сварная балка-двутавр;
- Двутавр-балка горячекатаная.
Каждый из способов имеет свои недостатки и положительные стороны, однако более распространённым вариантом считается горячекатаный вариант. Исходя из развития технологий и внедрения новых разработок в сфере производства сварочных работ сварная под флюсом балка также получила свою долю рынка.
Специалисты отмечают, что данное производство дешевеет изо дня в день и вскоре прогнозируется более широкое использование сварных конструкций балок. Сам процесс состоит из нескольких этапов, результатом которых является качественное изделие, в принципе ничем не отличающееся по прочностным характеристикам и надёжности от горячих катаных на станах двутавров. Речь может идти лишь о разнице в стоимости балки.
Выбор профиля с приблизительно одинаковыми параметрами из произведённых по разным технологиям основан на определении коэффициента величины момента сопротивления. В этом случае учитывается действующая нагрузка на элементы перекрытия, краткосрочная максимальная нагрузка, а также непрерывная.
Инженерами применяется специальная таблица двутавровых балок, где указываются данные по коэффициентам прочности, а также по допустимой величине прогиба несущих балочных конструкций.
Технические характеристики нормального двутавра
Основным параметром балки является в первую очередь высота двутавра (h), которая определяется, как расстояние между гранями (полками). Длина двутавра-балки – это цифровое значение условного отреза хлыста двутавра, обладающего с обеих сторон прямыми углами по отношению к продольной оси.
Обычная балка-двутавр “Б” существенно отличается по своему весу от других известных типов двутавровой балки: широкополочной, монорельсовой, колонной. К примеру, один метр/погонный балки-двутавра колонного варианта и имеющего маркировку 20к1 будет обладать весом в 41.4кг, в то время, как рассматриваемая “Б”-балка, с аналогичным номером “20” – 21.3кг. Существенно различаться будут и основные размеры изделий.
Сортамент двутавров “Б”-типа изготавливается со следующими значениями длины продукта:
- Мерной;
- Мерной/немерной;
- Немерной;
- Ограниченной определёнными рамками по длине немерной.
Мерная балка двутавровая гост 8239 89 изготавливается со следующей длиной хлыста в метрах: 9, 10, 12, 15, 18, 24. По предварительной договорённости с заказчиком возможно изготовление двутавров с другими мерными значениями длины, но величина должна находиться в диапазоне 8-24м. Интервал между промежуточными значениями размеров определяется в 10см.
Применение балки нормальной
Нормальные балки-двутавры с аббревиатурой литерой “Б” – это по сути универсальный продукт подобного металлопроката, применяемый при наличии средних по величине нагрузок, а так же аналогичных по весу сооружений. “Б”-тип балки, как правило, применяются в тех инженерных конструкциях, которые имеют изгиб в плоскости вертикальной стены, а также в роли ответвления решётчатой колонны либо как обычная опора.
В последнем случае, чтобы получить надёжную устойчивость конструкции с данными балками-двутаврами используется промежуточный специальный крепёж соседних хлыстов. Этот нюанс принадлежит к одному из существенных отличий балки “Б” от двутаврового металлопроката с маркировкой “Ш” (с широкими полками). Последним не требуются какие-либо крепления.
Балка принимает и удерживает существенные конструкционные вертикальные и горизонтальные нагрузки. Далее осуществляется непосредственная передача части усилий на элементы несущих частей сооружения. В других случаях имеющаяся нагрузка равномерно распределяется по площади установки опоры. “Б”-разновидность балки-двутавра широко применяется не только в строительной сфере, но также получила распространение в автомобилестроении, при обустройстве шахтных стволов, мостовых и эстакадных конструкций.
Изделие нередко используется в качестве элемента перекрытия в строящихся помещениях различного предназначения и в проёмах. Как правило, не рекомендуется использование двутавра в полностью открытом виде. Лучшим вариантом является применение этого металлопроката внутри возводимых сооружений. В противном случае необходимо проводить соответствующую антикоррозийную защитную обработку.
Продукт, в котором в качестве сырья применена низколегированная сталь, может эксплуатироваться при максимально низкой либо экстремально высокой внешних температурах. Двутавр при этом не подвергается какой-либо деформации, что является его несомненным достоинством. Балка, выполненная по типу “Б”, нередко используется и в других случаях: в конструкциях кранов, в компонентах автотехники, при обустройстве трубопроводов, в самолётных ангарах, в железнодорожном транспортном строительстве.
В поперечном сечении видно, что у двутавра Б грани полок параллельны относительно друг друга, а также присутствует наклон плоскостей внутри балки. Такой наклон внутренних граней полок можно наблюдать и у монорельсовых двутавров.
Купить балку несложно, достаточно одного звонка в компанию Металлобаза Стилпрофф! Наша металлобаза предлагает металлопрокатную продукцию по низким ценам. Все двутавры Б, реализуемые нашей компанией, соответствуют ГОСТу 19425-74.
Купить нормальные двутавровые балки
Воспользуйтесь формой чтобы заказать двутавровую балка нормальную. Наши сотрудники свяжутся с вами в самое ближайшее время! Чтобы ознакомиться с ценой на нормальный двутавр воспользуйтесь вкладкой в верхней части страницы.
Двутавр 30 – размеры и вес двутавровой балки
Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.
Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.
Виды двутавровых балок 30 и их основные характеристики
По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.
Двутавр номер 30 с уклоном внутренних граней полок:
- Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
- Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.
Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.
Виды проката:
- Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
- Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
- Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.
Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.
Масса различных типов двутавровых балок 30
Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.
Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами
| Нормативный документ | Профиль | Размеры профиля, мм | Масса 1 м, кг | |||
| Высота стенки | Ширина полки | Толщина стенки | Толщина полки | |||
| ГОСТ 8239-89 | 30 | 300 | 135 | 6,5 | 10,2 | 36,5 |
| ГОСТ 19425-74 | 30М | 300 | 130 | 9,0 | 15,0 | 50,2 |
| 30С | 300 | 87 | 9,5 | 13,5 | 39,1 | |
| ГОСТ 26020-83 | 30Б1 | 295 | 140 | 5,8 | 8,5 | 32,9 |
| 30Б2 | 299 | 140 | 6,0 | 10,0 | 36,6 | |
| 30Ш1 | 291 | 200 | 8,0 | 11,0 | 53,6 | |
| 30Ш2 | 295 | 200 | 8,5 | 13,0 | 61,0 | |
| 30Ш3 | 299 | 200 | 9,0 | 15,0 | 68,3 | |
| 30К1 | 296 | 300 | 9,0 | 13,5 | 84,8 | |
| 30К2 | 300 | 300 | 10,0 | 15,5 | 96,3 | |
| 30К3 | 304 | 300 | 11,5 | 17,5 | 108,9 | |
| СТО АСЧМ 20-93 | 30Б1 | 298 | 149 | 5,5 | 8,0 | 32,0 |
| 30Б2 | 300 | 150 | 6,5 | 9,0 | 36,7 | |
| 30Ш1 | 294 | 200 | 8,0 | 12,0 | 56,8 | |
| 30Ш2 | 300 | 201 | 9,0 | 15,0 | 68,6 | |
| 30К1 | 298 | 299 | 9,0 | 14,0 | 87,0 | |
| 30К2 | 300 | 300 | 15,0 | 15,0 | 95,0 | |
| 30К3 | 300 | 305 | 15,0 | 15,0 | 105,8 | |
| 30К4 | 304 | 301 | 11,0 | 17,0 | 105,8 | |
Двутавр 16: размеры, вес, технические характеристики, применение
Двутавр 16 – вид фасонного стального проката, который благодаря Н-образному сечению, обладает высокой прочностью и сопротивлением к скручиванию при небольшой массе. Высота стенки составляет 157-160 мм, а другие размерные характеристики зависят от типа двутавровой балки. Профиль может быть с уклоном внутренних граней полок, с параллельными гранями – нормальный, широкополочный, колонный. Металлопродукция изготавливается способами горячей прокатки или сварки.
Виды, технические характеристики и области применения горячекатаного двутавра 16
Двутавровая балка номер 16 выпускается нескольких типов, сортамент определяется рядом нормативных документов. Для изготовления профильных металлоизделий используются углеродистые стали обыкновенного качества типа Ст3 (разных степеней раскисления). Для эксплуатации при высоких нагрузках и в сложных погодных условиях используют двутавровую балку из низколегированных сталей. Для повышения коррозионной стойкости изделия покрывают цинковым слоем способами горячего, термодиффузионного, холодного цинкования или обрабатывают лакокрасочными составами.
Двутавр 16 с уклоном внутренних граней полок: ГОСТ 8239-89
Этот вид двутавровой балки обладает высокой прочностью и применяется в конструкциях, подвергаемых высоким нагрузкам. В частном строительстве из-за массивности такая металлопродукция не используется.
Двутавр 16 востребован при создании перекрытий.
В строительстве применяют несколько схем крепления балок: жесткое или шарнирное, нагрузка на них может быть сосредоточенной в одной или нескольких точках, распределенной. В зависимости от перечисленных выше параметров, определяется способ, как рассчитать нагрузку на двутавровую балку 16.
Между собой или к колонам двутавровые балки крепят сваркой, клепкой или с использованием резьбового крепежа. Благодаря низкому содержанию углерода в сталях Ст3 и 09Г2С, продукция из них сваривается без ограничения. Двутавровые изделия обычно свариваются с применением усиливающих накладок.
Двутавр 16 с параллельными внутренними гранями полок
Эта металлопродукция имеет аналогичные балкам с уклоном внутренних граней области применения и обычно используется для устройства перекрытий. Благодаря параллельности граней, обеспечивается хорошее сопряжение с другими элементами по внутренним поверхностям. Двутавровая балка 16, производимая по ГОСТу 26020-83 или СТО АСЧМ 20-93, также применяется при создании инфраструктурных объектов, в мостостроении, при изготовлении тяжелой техники. Нормальный двутавр с индексом «Б2» в маркировке обладает большей высотой и толщиной стенки, а также толщиной полки. Он имеет большую масcу и более высокие прочностные характеристики, по сравнению с изделиями с индексом «Б1».
Таблица размеров и весов 1 м двутавров 16, 16 Б1, 16 Б2
| Марка | Тип двутавра | Нормативный документ | Высота стенки, мм | Ширина полки, b, мм | Толщина стенки, s, мм | Толщина полки, t, мм | Радиус внутреннего закругления, R, мм | Радиус скругления полки, r, мм | Масса 1 м, кг |
| 16 Б1 | С параллельными гранями полок, нормальная серия | ГОСТ 26020 и СТО АСЧМ 20-93 | 157 | 82 | 4,0 | 5,9 | 9,0 | — | 12,7 |
| 16 Б2 | 160 | 82 | 5,0 | 7,4 | 9,0 | — | 15,8 |
Основные характеристики сварной двутавровой балки 16
Наряду с горячекатаным двутавром, массовое применяемым в гражданском и промышленном строительстве, все чаще используется сварная двутавровая балка, которая изготавливается методом индустриальной автоматической сварки из трех элементов. Основные этапы производства:
- подготовка полуфабрикатов к сварочному процессу;
- соединение элементов сваркой под флюсом на специализированном автоматическом оборудовании;
- контроль швов;
- очистка швов от окалины и оксидов;
- антикоррозионная обработка готовой продукции с помощью лакокрасочных материалов или цинкования.
Сварную балку выпускают в соответствии с сортаментом горячекатаной продукции, оговоренном в ГОСТе 26020 или СТО АСЧМ, или по заказу.
Преимущества сварного двутавра 16
- Стенка сварной двутавровой балки 16 по высоте может иметь одинаковый или разный размер сечения. Это позволяет сэкономить металл, благодаря возможности утолщения только нагружаемых участков.
- Для изготовления могут использоваться разные марки стали. Для ответственных участков – низколегированные, для малонагруженных – углеродистые обыкновенного качества. Такой технологический прием позволяет снизить себестоимость балки.
- Сведение отходов к минимуму, благодаря заказу продукции с сечением и длиной отрезков, оптимально соответствующими планируемому применению.
Двутавры стальные горячекатаные с параллельными гранями полок ГОСТ 26020-83. Сортамент
Область применения
Стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
Классификация
По соотношению размеров и условий применения — двутавры подразделяют на типы:
Б — нормальные двутавры;
Ш — широкополочные двутавры;
К — колонные двутавры.
|
№ профиля |
Размеры, мм |
Масса 1 м, кг |
Количество метров в 1 тонне, м | |||
|
h |
Ь |
S |
t | |||
|
Нормальные двутавры (балки двутавровые) | ||||||
|
10Б1 |
100 |
55 |
4,1 |
5,7 |
8,104 |
123,4 |
|
12Б1 |
117,6 |
64 |
3,8 |
5,1 |
8.658 |
115,5 |
|
12Б2 |
120 |
64 |
4,4 |
6,3 |
10,37 |
96,43 |
|
14Б1 |
137,4 |
73 |
3,8 |
5,6 |
10,51 |
95,12 |
|
14Б2 |
140 |
73 |
4,7 |
6,9 |
12,89 |
77,55 |
|
16Б1 |
157 |
82 |
4 |
5,9 |
12,70 |
78,74 |
|
16Б2 |
160 |
82 |
5 |
7,4 |
15,77 |
63,40 |
|
18Б1 |
177 |
91 |
4,3 |
6,5 |
15,37 |
65,07 |
|
18Б2 |
180 |
91 |
5,3 |
8 |
18,80 |
53,20 |
|
20Б1 |
200 |
100 |
5,6 |
8,5 |
22,36 |
44,72 |
|
23Б1 |
230 |
110 |
5,6 |
9 |
25,83 |
38,71 |
|
26Б1 |
258 |
120 |
5,8 |
8,5 |
27,96 |
35,77 |
|
26 Б2 |
261 |
120 |
6 |
10 |
31,16 |
32,09 |
|
30Б1 |
296 |
140 |
5,8 |
8,5 |
32,90 |
30,39 |
|
30Б2 |
299 |
140 |
6 |
10 |
36,64 |
27,29 |
|
35Б1 |
346 |
155 |
6,2 |
8,5 |
38,88 |
25,72 |
|
35Б2 |
349 |
155 |
6,5 |
10 |
43,31 |
23,09 |
|
40Б1 |
392 |
165 |
7 |
9,5 |
48,08 |
20,80 |
|
40Б2 |
396 |
165 |
7,5 |
11,5 |
54,72 |
18,27 |
|
45Б1 |
443 |
180 |
7,8 |
11 |
59,84 |
16,71 |
|
45Б2 |
447 |
180 |
8,4 |
13 |
67,47 |
14,82 |
|
50Б1 |
492 |
200 |
8,8 |
12 |
72,98 |
13,70 |
|
50Б2 |
496 |
200 |
9,2 |
14 |
80,73 |
12,39 |
|
55Б1 |
543 |
220 |
9,5 |
13,5 |
88,99 |
11,24 |
|
55Б2 |
547 |
220 |
10 |
15,5 |
97,92 |
10,21 |
|
60Б1 |
593 |
230 |
10,5 |
15,5 |
106,2 |
9,418 |
|
60Б2 |
597 |
230 |
11 |
17,5 |
115,6 |
8,650 |
|
70Б1 |
691 |
260 |
12 |
15,5 |
129,3 |
7,732 |
|
70Б2 |
697 |
260 |
12,5 |
18,5 |
144,2 |
6,937 |
|
80Б1 |
791 |
280 |
13,5 |
17 |
159,5 |
6,269 |
|
80Б2 |
798 |
280 |
14 |
20,5 |
177,9 |
5,622 |
|
90Б1 |
893 |
300 |
15 |
18,5 |
194,0 |
5,155 |
|
90Б2 |
900 |
300 |
15,5 |
22 |
213,8 |
4,676 |
|
100Б1 |
990 |
320 |
16 |
21 |
230,6 |
4,336 |
|
100Б2 |
998 |
320 |
17 |
25 |
258,2 |
3,873 |
|
100БЗ |
1006 |
320 |
18 |
29 |
285,7 |
3,500 |
|
100Б4 |
1013 |
320 |
19,5 |
32,5 |
314,5 |
3,180 |
|
Широкополочные двутавры (балки двутавровые) | |||||||||
|
20ш1 |
193 |
150 |
6 |
9 |
30,58 |
32,71 | |||
|
23ш1 |
226 |
155 |
6,5 |
10 |
36,17 |
27,65 | |||
|
26ш1 |
251 |
180 |
7 |
10 |
42,68 |
23,43 | |||
|
26ш2 |
255 |
180 |
7,5 |
12 |
49,24 |
20,31 | |||
|
30ш1 |
291 |
200 |
8 |
11 |
53,62 |
18,65 | |||
|
30ш2 |
295 |
200 |
8,5 |
13 |
60,95 |
16,41 | |||
|
зошз |
299 |
200 |
9 |
15 |
68,29 |
14,64 | |||
|
35ш1 |
338 |
250 |
9,5 |
12,5 |
75,10 |
13,32 | |||
|
35ш2 |
341 |
250 |
10 |
14 |
82,22 |
12,16 | |||
|
35шэ |
345 |
250 |
10,5 |
16 |
91,29 |
10,95 | |||
|
40ш1 |
388 |
300 |
9,5 |
14 |
96,05 |
10,41 | |||
|
40ш2 |
392 |
300 |
11,5 |
16 |
111,1 |
8,999 | |||
|
40шз |
396 |
300 |
12,5 |
18 |
123,4 |
8,106 | |||
|
50ш1 |
484 |
300 |
11 |
15 |
114,4 |
8,741 | |||
|
50ш2 |
489 |
300 |
14,5 |
17,5 |
138,7 |
7,212 | |||
|
50шз |
495 |
300 |
15,5 |
20,5 |
156,4 |
6,396 | |||
|
50ш4 |
501 |
300 |
16,5 |
23,5 |
174,0 |
5,746 | |||
|
60ш1 |
580 |
320 |
12 |
17 |
142,1 |
7,036 | |||
|
60ш2 |
587 |
320 |
16 |
20,5 |
176,9 |
5,654 | |||
|
60шз |
595 |
320 |
18 |
24,5 |
205,5 |
4,866 | |||
|
60lu4 |
603 |
320 |
20 |
28,5 |
234,2 |
4,270 | |||
|
70ш1 |
683 |
320 |
13,5 |
19 |
169,9 |
5,887 | |||
|
70ш2 |
691 |
320 |
15 |
23 |
197,6 |
5,062 | |||
|
70шз |
700 |
320 |
18 |
27,5 |
235,4 |
4,249 | |||
|
70ш4 |
708 |
320 |
20,5 |
31,5 |
268,1 |
3,730 | |||
|
70ш5 |
718 |
320 |
23 |
36,5 |
305,9 |
3,269 | |||
|
Колонные двутавры (балки двутавровые) | |||||||||
|
20к1 |
195 |
200 |
6,5 |
10 |
41,47 |
24,11 | |||
|
20к2 |
198 |
200 |
7 |
11,5 |
46,87 |
21,34 | |||
|
23к1 |
227 |
240 |
7 |
10,5 |
52,20 |
19,16 | |||
|
23к2 |
230 |
240 |
8 |
12 |
59,47 |
16,81 | |||
|
26к1 |
255 |
260 |
8 |
12 |
65,22 |
15,33 | |||
|
26к2 |
258 |
260 |
9 |
13,5 |
73,15 |
13,67 | |||
|
26кз |
262 |
260 |
10 |
15,5 |
83,13 |
12,03 | |||
|
30к1 |
296 |
300 |
9 |
13,5 |
84,77 |
11,80 | |||
|
30к2 |
300 |
300 |
10 |
15,5 |
96,30 |
10,38 | |||
|
зокз |
304 |
300 |
11,5 |
17,5 |
108,9 |
9,183 | |||
|
35к1 |
343 |
350 |
10 |
15 |
109,7 |
9,117 | |||
|
35к2 |
348 |
350 |
11 |
17,5 |
125,9 |
7,944 | |||
|
35k3 |
353 |
350 |
13 |
20 |
144,5 |
6,919 | |||
|
40к1 |
393 |
400 |
11 |
16,5 |
138,0 |
7,248 | |||
|
40к2 |
400 |
400 |
13 |
20 |
165,6 |
6,039 | |||
|
40кз |
409 |
400 |
16 |
24,5 |
202,3 |
4,942 | |||
|
40к4 |
419 |
400 |
19 |
29,5 |
242,2 |
4,129 | |||
|
40к5 |
431 |
400 |
23 |
35,5 |
291,2 |
3,434 | |||
|
|
|
|
|
|
|
|
|
|
|
|
Двутавры (балки двутавровые) дополнительной серии (Д) | ||||||
|
24дб1 |
239 |
115 |
5,5 |
9,3 |
27,82 |
35,94 |
|
27дб1 |
269 |
125 |
6 |
9,5 |
31,93 |
31,31 |
|
36дб1 |
360 |
145 |
7,2 |
12,3 |
49,14 |
20,35 |
|
35дб1 |
349 |
127 |
5,8 |
8,5 |
33,58 |
29,78 |
|
40дб1 |
399 |
139 |
6,2 |
9 |
39,70 |
25,19 |
|
45дб1 |
450 |
152 |
7,4 |
11 |
52,63 |
19,00 |
|
45дб2 |
450 |
180 |
7,6 |
13,3 |
65,03 |
15,38 |
|
30дш1 |
300,6 |
201,9 |
9,4 |
16 |
72,72 |
13,75 |
|
40дш1 |
397,6 |
302 |
11,5 |
18,7 |
124,4 |
8,036 |
|
50дш1 |
496,2 |
303,8 |
14,2 |
21 |
155,3 |
6,437 |
Двутавры в соответствии с заказом изготовляют длиной от 6 до 24 м:
- мерной длины;
- мерной длины с отрезком;
- кратной мерной длины;
- кратной мерной длины с отрезком;
- немерной длины.
Отрезком считаются двутавры длиной не менее 3 или 4 м в зависимости от линейной плотности.
Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме: до 5%, 8%, 12%, 20% от массы партии в зависимости от линейной плотности.
Назад в раздел
Балка нормальная Б1, сортамент нормальных двутавров Б1, Б2
Двутавр – это сортовой металлопрокат, полученный методом горячей прокатки. Данный прокат имеет в поперечном сечении Н-образный профиль. Сортамент и размеры двутавра нормального представлен в ГОСТ 26020. Балка б1 может быть с параллельными полками и с уклоном внутренних полок. Изготавливают балку двутавровую из углеродистой конструкционной стали по ГОСТ 380 и легированной стали по ГОСТ 5784. В нашей компании можно купить двутавр б1, балку б2 по доступной цене.
Прайс-лист
|
Стандартные балки ГОСТ 26020-83 | |||||
|---|---|---|---|---|---|
|
Наименование |
Размеры |
Цена | |||
|
h |
b |
s |
t | ||
|
Балка 20 Б1 |
200 |
100 |
5,5 |
8,0 |
56 610,00 |
|
Балка 25 Б1 |
248 |
124 |
5,0 |
8,0 |
62 290,00 |
|
Балка 25 Б2 |
250 |
125 |
6,0 |
9,0 |
62 290,00 |
|
Балка 30 Б1 |
298 |
149 |
5,5 |
8,0 |
59 470,00 |
|
Балка 30 Б2 |
300 |
150 |
6,5 |
9,0 |
59 470,00 |
|
Балка 35 Б1 |
364 |
174 |
6,0 |
9,0 |
59 690,00 |
|
Балка 35 Б2 |
350 |
175 |
7,0 |
11,0 |
59 690,00 |
|
Балка 40 Б1 |
396 |
199 |
7,0 |
11,0 |
49 190,00 |
|
Балка 40 Б2 |
400 |
200 |
8,0 |
13,0 |
49 190,00 |
|
Балка 45 Б1 |
446 |
199 |
8,0 |
12,0 |
49 160,00 |
|
Балка 45 Б2 |
450 |
200 |
9,0 |
14,0 |
49 160,00 |
|
Балка 50 Б1 |
492 |
199 |
8,8 |
12,0 |
49 290,00 |
|
Балка 50 Б2 |
469 |
199 |
9,0 |
14,0 |
49 290,00 |
|
Балка 55 Б1 |
543 |
220 |
9,5 |
13,5 |
49 190,00 |
|
Балка 55 Б2 |
547 |
220 |
10,0 |
15,5 |
49 190,00 |
|
Балка 60 Б1 |
596 |
199 |
10,0 |
15,5 |
49 090,00 |
|
Балка 60 Б2 |
600 |
200 |
11,0 |
17,0 |
49 090,00 |
*По наличию, и конечной стоимости товара вы можете узнать у наших специалистов.
Технические характеристики
Характеристики балки двутавровой зависят от марки стали, размеров сечения (высота между полками, ширина полок, толщина стенки, длина). Двутавр нормальный для улучшения механических свойств может подвергаться термической обработке. По классу точности балка б2 изготавливается повышенной (А) или нормальной (Б) точности.
К техническим характеристикам балки двутавровой относят:
- Марку стали.
- Механические свойства.
- Размеры двутавра б1.
- Тип термической обработки.
- Класс точности.
Применение двутавра нормального
Двутавр используют в виде вертикальных колонн, опор высотных зданиях. Из балки б1 допускается изготавливать и другие несущие конструкции такие, как: перекрытия, опоры, каркасы ответственных конструкций.
Сфера применения двутавра нормального такая:
- изготовление крупных металлоконструкций с хорошими прочностными характеристиками;
- производство колонн, опор, балок, перекрытий;
- изготовление каркасов металлоконструкций крупных объектов.
Бесплатная консультация специалиста
Это самый простой и быстрый способ узнать цену интересующей продукции
Двутавровая балка – обзор
(A / B). Единая балка двутаврового сечения имеет полки шириной 150 мм и толщиной 8 мм и стенку шириной 180 мм и толщиной 8 мм. На определенном участке действует срезающее усилие 120 кН. Нарисуйте диаграмму, чтобы проиллюстрировать распределение напряжения сдвига по сечению в результате изгиба. Какое максимальное напряжение сдвига?
[86,7 МН / м 2 .]
(A / B). Балка имеет одинаковое Т-образное поперечное сечение с фланцем 250 мм × 50 мм и стенкой 220 мм × 50 мм.На определенном участке балки действует поперечное усилие 360 кН.
Постройте аккуратно масштабируемый график распределения напряжения сдвига по сечению, указав значения:
- (a)
в месте пересечения стенки и полки сечения;
- (б)
на нейтральной оси. [B.P.] [7,47, 37,4, 39,6 МН / м 2 .]
(A / B). Балка с перевернутым Т-образным поперечным сечением имеет общую ширину 150 мм и общую глубину 200 мм.Толщина перемычки 50 мм, вертикальной перемычки 25 мм. На определенном участке балки вертикальное поперечное усилие составляет 120 кН. Нарисуйте аккуратно в масштабе с шагом 20 мм, за исключением случаев, когда требуются более близкие интервалы, диаграмму распределения напряжения сдвига в этом сечении. Если среднее напряжение рассчитывается по всей площади поперечного сечения, определите отношение максимального напряжения сдвига к среднему напряжению сдвига.
[B.P.] [3.37.]
(A / B). Секция канала, показанная на рис. 7.17, просто поддерживается на протяжении 5 м и несет равномерно распределенную нагрузку 15 кН / м по всей длине. Нарисуйте диаграмму распределения напряжения сдвига в точке максимального усилия сдвига и отметьте важные значения. Определите отношение максимального напряжения сдвига к среднему напряжению сдвига.
Рис. 7.17.
[B.P.] [3, 9,2, 9,3 МН / м 2 ; 2.42]
(A / B).На рис. 7.18 показано поперечное сечение балки, которая выдерживает поперечное усилие 20 кН. Постройте график в масштабе, который показывает распределение напряжения сдвига из-за изгиба по поперечному сечению.
Рис. 7.18.
[I.Mech.E.] [21,7, 5,2, 5,23 МН / м 2 .]
(B). Покажите, что разница между максимальным и средним напряжением сдвига в стенке балки двутаврового сечения составляет Qh324I, где Q – сила сдвига в поперечном сечении, h – глубина стенки и I – второй момент площади поперечного сечения относительно нейтральной оси изгиба.Предположим, что двутавровое сечение состоит из прямоугольных секций, фланцы имеют ширину B и толщину t , а стенку толщиной b. Радиусы скругления игнорируются.
[I.Mech.E.]
(B). Выведите выражение для напряжения сдвига в любой точке сечения балки из-за силы сдвига в этом сечении. Сформулируйте сделанные предположения.
Балка с простой опорой несет центральную нагрузку W .Поперечное сечение балки прямоугольное, глубиной d. На каком расстоянии от нейтральной оси напряжение сдвига будет равно среднему напряжению сдвига на сечении?
[U.L.C.I.] [ d / √12.]
(B). Стальной пруток, прокатанный до сечения, показанного на рис. 7.19, подвергается сдвиговому усилию 200 кН, приложенному в направлении YY . Сделав обычные допущения, определите среднее напряжение сдвига в секциях A, B, C и D и найдите отношение максимального напряжения сдвига к среднему в разрезе.Нарисуйте в масштабе диаграмму, чтобы показать изменение среднего напряжения сдвига по сечению.
Рис. 7.19.
[UL] [ Подсказка : рассматривать как эквивалентную секцию, аналогичную секции в Примере 7.3.] [7.2, 12.3, 33.6, 43.8 МН / м 2 , 3.93.]
(C) . Используя обычные обозначения, покажите, что напряжение сдвига по поперечному сечению нагруженной балки определяется как τ = τ = QAy¯Ib.
Поперечное сечение балки представляет собой равнобедренный треугольник с основанием B и высотой H , при этом основание расположено в горизонтальной плоскости.Найдите напряжение сдвига на нейтральной оси из-за силы сдвига Q , действующей на поперечное сечение, и выразите его через среднее напряжение сдвига.
(Второй момент площади треугольника относительно его основания равен BH 3 /12.) [U.L.C.I.] 8Q3BH; 43τсред.
(C). Полый стальной цилиндр с внешним диаметром 200 мм и внутренним диаметром 100 мм, действующий как балка, подвергается действию усилия сдвига Q = 10 кН перпендикулярно оси.Определите среднее напряжение сдвига по сечению и, исходя из обычных допущений, среднее напряжение сдвига на нейтральной оси и на участках 25, 50 и 75 мм от нейтральной оси как доли от среднего значения.
Нарисуйте диаграмму, показывающую изменение среднего напряжения сдвига по сечению цилиндра.
[U.L.] [0,425 МН / м 2 ; 1,87, 1,65, 0,8, 0,47 МН / м 2 .]
(C). Штанга шестиугольного поперечного сечения используется в качестве балки с вертикальным наибольшим размером и простой опорой на концах.Балка несет центральную нагрузку 60 кН. Нарисуйте диаграмму распределения напряжений для секции балки на четверть пролета. Все стороны планки имеют длину 25 мм.
( I NA для треугольника = bh 3 /36, где b = основание и h = высота.)
[0, 9,2, 14,8, 25,9 МН / м 2 с интервалом 12,5 мм выше и ниже NA]
Балка стальная двутавровая, купить балку двутавровую у производителя Метинвест
Различные стандарты (европейские, американские, японские, страны СНГ и другие) имеют разные классификации, обозначения и диапазоны размеров для двутавровых балок.Основным классификационным признаком, общим для всех систем, является взаимное расположение полок балок, на основании которого балки подразделяются на балки с параллельными полками и балки с коническими полками.
В стандартный ассортимент горячекатаных двутавров входят балки высотой 100-710 мм, шириной полки 55-440 мм, толщиной стенки 3,8-100 мм и длиной балки 4-12 м. Другие размеры также могут быть изготовлены в соответствии с индивидуальными потребностями клиентов.
Стандартыдля двутавровых балок также определяют такие параметры, как толщину полки, радиус основания, площадь поперечного сечения и вес погонного метра, в дополнение к некоторым другим справочным значениям для расчета свойств балки.
двутавр по европейским нормам
Основными европейскими стандартами технических характеристик горячекатаных двутавровых балок являются EN 10025-1, EN 10025-2, а в отношении размеров и веса – EN 10365. Следующие типы двутавровых балок производятся в соответствии с этими стандартами. :
- IPE – двутавр с параллельным фланцем
- HE – балки широкополочные
- HL и HLZ – балки сверхширокие полки
- HD – колонны широкополочные
- ЛС и УБП – сваи опорные широкофланцевые
- УБ – балки универсальные
- UC – универсальные стойки
- ИПН и J – двутаврово-конические
Основными марками стали, используемыми для производства горячекатаных двутавровых балок в соответствии со стандартом EN 10025-2, являются S235JR, S235J0, S235J2, S275JR, S275J0, S275J2, S355JR, S355J0 и S355J2.Балки также могут изготавливаться нормализованными, термообработанными, закаленными и отпущенными из марок стали, произведенных в соответствии со стандартами EN 10025-3, EN 10025-4 и EN 10025-6.
Балка двутавровая по нормам Украины и СНГ
В Украине и СНГ двутавры производятся по ТУ ДСТУ 4484 / ГОСТ 535 и ДСТУ 8541 / ГОСТ 19281 из Ст3кп, Ст3пс, Ст3сп, Ст3Гпц, Ст3Гсп, Ст4кп, Ст4пс, Ст4сп, Ст5сп. , Стали марок Ст5Гпс, 09Г2С и др.При этом конструкция и размеры стальных горячекатаных двутавров должны соответствовать параметрам, указанным в ГОСТ 8239, а специальные двутавры (для подвесных путей и армирования шахтных стволов) должны соответствовать критериям ГОСТ 19425. Такие балки могут иметь следующую точность прокатки:
По ГОСТ 8239 двутавры изготавливаются высотой 100-600 мм, шириной полки 55-190 мм, толщиной стенки 4,5-12,0 мм и длиной 4-12 м (изготовление более длинных двутавров возможно. также возможно).По ГОСТ 19425 изготавливаются двутавры высотой 140-450 мм, шириной полки 80-150 мм, толщиной стенки 5,5-14,0 мм и длиной 4-13 м.
Двутавры с параллельными полками, изготовленные по техническим условиям ДСТУ 4484 / ГОСТ 535 и ДСТУ 8541 / ГОСТ 19281, должны соответствовать критериям ГОСТ 26020. Настоящий стандарт распространяется на двутавры нормальные, широкополочные и столбчатые с шириной высота 100-1000 мм, ширина фланца 55-400 мм и длина 6-24 м.
В России действует стандарт ГОСТ Р 57837, устанавливающий технические требования к горячекатаным двутаврам с параллельными полками из нелегированной и легированной стали, предназначенным для сварных и болтовых стальных конструкций.В зависимости от условий эксплуатации и размеров эти двутавровые балки классифицируются как:
.- балки
- столбцов
- свай
- дополнительных приложений
В зависимости от длины изделия могут быть:
- по длине
- на заказ со случайной длиной
- случайная длина
- Ограниченная длина в рамках размера для пошива. Прокат
также можно классифицировать по прочности (согласно ГОСТ Р 57837, ГОСТ 27772 и ГОСТ 19281) и состоянию поставки (горячекатаный или прокат с ускоренным охлаждением).По ГОСТ 57837 изготавливаются двутавры высотой 100-780 мм, шириной полки 55-435 мм, толщиной стенки 3,8-96 мм и длиной 4-24 м.
Производство балок
Наиболее распространенными двутавровыми балками являются стальные горячекатаные двутавры, изготавливаемые на рельсовых и строительных, балочных или сортовых станах. В качестве сырья для балок используются блюмы и квадратные заготовки из углеродистых и низколегированных марок сталей, а требуемые размеры и допуски обеспечиваются специальной конструкцией валков.
Сварка металлических лент – еще одна широко используемая технология изготовления двутавровых балок. В этом случае в качестве исходного материала используются стальные листы и рулоны разных марок и размеров.
Купить двутавр от производителя
Метинвест производит двутавры из углеродистых и низколегированных марок сталей для строительного и специализированного машиностроения. Продукцию можно приобрести через глобальную сеть Группы, состоящую из 38 офисов продаж в Европе, Азии, Африке и Северной Америке, а также через 16 сервисных центров металлообработки в Украине.Двутавры также можно приобрести у официальных дилеров, которые предлагают весь спектр данной продукции Метинвест.
Расчет напряжения изгиба секции балки
Как рассчитать напряжение изгиба в балках?В этом руководстве мы рассмотрим, как рассчитать изгибающее напряжение балки, используя формулу изгибающего напряжения, которая связывает распределение продольных напряжений в балке с внутренним изгибающим моментом, действующим на поперечное сечение балки. Мы предполагаем, что материал балки линейно-упругий (т.е. Применяется закон Гука). Напряжение изгиба важно, и, поскольку изгиб балки часто является определяющим результатом при проектировании балки, это важно понимать.
1. Расчет напряжения изгиба вручнуюДавайте посмотрим на пример. Рассмотрим двутавровую балку, показанную ниже:
На некотором расстоянии по длине балки (ось x) она испытывает внутренний изгибающий момент (M), который обычно можно найти на диаграмме изгибающего момента. Общая формула для изгиба или нормального напряжения в сечении:
Для конкретного сечения балки очевидно, что напряжение изгиба будет максимальным за счет расстояния от нейтральной оси (y).Таким образом, максимальное напряжение изгиба будет возникать либо в ВЕРХНЕ, либо в НИЖНЕЙ части секции балки, в зависимости от того, какое расстояние больше:
Давайте рассмотрим реальный пример нашей двутавровой балки, показанной выше. В нашем предыдущем руководстве по моменту инерции мы уже обнаружили, что момент инерции относительно нейтральной оси равен I = 4,74 × 10 8 мм 4 . Кроме того, в учебнике по центроиду мы обнаружили, что центроид и, следовательно, расположение нейтральной оси находятся на расстоянии 216,29 мм от нижней части секции.Это показано ниже:
Очевидно, что очень часто требуется МАКСИМАЛЬНОЕ напряжение изгиба, которое испытывает секция. Например, предположим, что мы знаем из нашей диаграммы изгибающего момента, что балка испытывает максимальный изгибающий момент 50 кН-м или 50 000 Нм (преобразование единиц изгибающего момента).
Затем нам нужно определить, находится ли верх или низ секции дальше всего от нейтральной оси. Ясно, что нижняя часть секции дальше на расстояние c = 216.29 мм. Теперь у нас достаточно информации, чтобы найти максимальное напряжение, используя приведенную выше формулу напряжения изгиба:
Точно так же мы можем найти напряжение изгиба в верхней части секции, поскольку мы знаем, что оно составляет y = 159,71 мм от нейтральной оси (NA):
Последнее, о чем следует беспокоиться, это то, вызывает ли напряжение сжатие или растяжение волокон секции. Если балка прогибается в форме буквы «U», то верхние волокна испытывают сжатие (отрицательное напряжение), а нижние волокна – растяжение (положительное напряжение).Если балка провисает, как перевернутая буква «U», то все наоборот: нижние волокна сжимаются, а верхние – растянуты.
2. Расчет напряжения изгиба с использованием балки SkyCivКонечно, вам не нужно делать эти расчеты вручную, потому что вы можете использовать SkyCiv Beam – калькулятор напряжения изгиба, чтобы определить напряжение сдвига и изгиба в балке! Просто начните с моделирования балки с опорами и приложите нагрузки. Как только вы нажмете «Решить», программа покажет максимальные напряжения из этого калькулятора напряжения изгиба.На изображении ниже показан пример двутавровой балки, испытывающей напряжение изгиба:
Начните расчет напряжения изгиба с помощью SkyCiv Beam Calculator:Бесплатный калькулятор луча
Почему двутавровые балки используются в стальных конструкциях
02 мая 2019 г. | 0 комментариевВ конструкционной стали широко распространены строительные материалы. Если вы посмотрите на изображение выше, мы почти уверены, что вы заметили эти лучи в структурах вокруг вас.Вы могли заметить эти балки на мостах или во время строительства во время прогулки. Эти балки называются «двутавровыми» из-за формы поперечного сечения, напоминающей букву «I». Так почему же специалисты-строители предпочитают использовать эти двутавровые балки в различных проектах? Вот некоторые из причин, по которым двояковыпуклая балка выигрывает при стальном строительстве.
Равномерно распределяет весКак мы все теперь знаем, двутавровая балка известна своей разумной формой поперечного сечения.Двутавровая балка спроектирована таким образом, чтобы выдерживать равномерную нагрузку на балку. Когда на балку находится груз, максимальный прогиб будет приходиться на центр балки. Это увеличивает натяжение по бокам балки. Давайте посмотрим на изображение, чтобы понять, как это работает:
Когда вес прилагается к фланцу, вес распределяется по нему равномерно, в результате чего меньшее напряжение проходит через стенку. К тому времени, когда вес достигает центра полотна (нейтральная ось), вес снижается до нуля за счет распределения веса.Следовательно, благодаря форме двутавровой балки она может выдерживать нагрузку веса, приходящуюся на ее фланец.
Поставляется в различных размерах Балкадвутавровая – это универсальная балка, которая используется во всем мире для большинства проектов стальных конструкций. Он бывает разного веса, глубины сечения, толщины стенки, ширины фланца и других спецификаций для различных целей. В зависимости от конструкции двутавра его используют для разных целей.
Например, когда вы строите мост с прямоугольным поперечным сечением, вы можете построить его для передвижения транспортных средств.Из-за различных факторов, таких как сила тяжести или вес транспортных средств, движущихся по мосту, на него приходится большая часть веса. Из-за веса мост может деформироваться из-за большого напряжения и даже сломаться. Поэтому, чтобы противостоять изгибу, двутавровые балки используются для поддержки конструкции из-за ее конструкции.
Несет повышенную нагрузкуКонструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не изгибаться. Когда балка принимает нагрузку, сила передается перпендикулярно, таким образом поддерживая другие элементы балки.Двутавровые балки в основном изготовлены из стали, что обеспечивает конструктивную целостность с неизменной прочностью и поддержкой. Прочность двутавровой балки в поперечном направлении менее велика, а также она способна выдерживать скручивание. Сталь обладает свойствами, позволяющими выдерживать огромные нагрузки конструкций. Прочность стали и форма балки могут уменьшить необходимость в установке многочисленных опорных конструкций, сэкономить время и деньги и сделать конструкцию более устойчивой.
Имеет высокий момент инерцииСечение в центре балки или нейтральная ось не сопротивляется изгибу из-за равномерного распределения веса по балке.Из-за расстояния между фланцем и осью двутавровые балки обладают высоким моментом инерции. Чем больше момент инерции , тем меньше балка будет изгибаться, чтобы противостоять изгибающим моментам. Благодаря этому свойству двутавровые балки также можно катать, сваривать, прессовать и склепывать.
Помогает при изготовленииПроизводство металла включает резку, гибку и формовку конструкционной стали. Двутавровые балки очень универсальны и могут использоваться в любых проектах стальных конструкций.Производство стальных двутавровых балок выполняется быстро, эффективно и доступно для выполнения заказов и требований проекта. С правильным количеством знаний, опыта, трудолюбия и использование специализированных инструментов, то проще использовать двутавровой балки при пользовательских сварочных процессов и изготовления металла для всех видов строительства.
Сокращение, повторное использование и переработкаПроизводство двутавровых балок означает минимум отходов при строительстве. В разных странах существуют «зеленые» методы, которые делают I балку доступным.Почти половина мировой стали производится на электростанциях, поэтому выбросы CO2 отсутствуют. Стальные изделия можно перерабатывать снова и снова без ущерба для их прочности. Поскольку двутавровые балки в основном изготавливаются из стали, их можно переработать и повторно использовать разными способами, а также сократить расходы. Переработка стали позволяет экономить энергию, эквивалентную энергии, необходимой миллионам домохозяйств в год.
Предотвращает вибрациюОдной из основных задач при строительстве здания является создание конструкции с меньшей вибрацией пола.Вибрация пола в стальных зданиях может создаваться различными прямыми и косвенными источниками вибрации. Но можно выделить три основные категории:
– Деятельность человека (прыжки, ходьба и бег)
– Машины и оборудование
– Внешняя сила (движение на улице, в метро или ветер)
Поскольку двутавровые балки более жесткие и выдерживают более высокие нагрузки, они используются для уменьшения вибрации пола, поддерживая конструкцию.Стальная двутавровая балка позволяет быстро гасить вибрацию, прежде чем она сможет пройти очень далеко.
Балкадвутавровая – эффективный вариант для стальных конструкций. Вы также можете обратиться к другим типам балок, доступных на рынке. В зависимости от требований к конструкции мы рекомендуем вам выбрать правильный тип стальной балки и построить безупречную конструкцию.
Опубликовано в стальной конструкции | Комментарии к записи Почему двутавровые балки используются в стальных конструкциях
отключеныMetals Depot® – покупайте стальные балки онлайн!
B1644 M 6 x 4.4 фунта (6,00 x 0,114 x 1,844 дюйма)
Стальная вспомогательная балка A529-50
B1644
M 6 x 4,4 фунта (6,00 “x 0,114” x 1,844 “)
Стальная вспомогательная балка A529-50
4,40 фунта
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 4.40 фунтов / фут
Добавить в корзину B1865 M 8 x 6,5 фунта (8,00 x 0,135 x 2,281 дюйма)
Стальная юниорская балка A529-50
B1865
M 8 x 6.5 фунтов (8,00 x 0,135 x 2,281 дюйма)
Стальная юниорская балка A529-50
6,50 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 6,50 фунт / фут
Добавить в корзину B1357 S 3 x 5.7 # (3,00 x 0,170 x 2,33 дюйма)
Стальная двутавровая балка A36 / A572-50, стандартная
B1357
S 3 x 5,7 # (3,00 x 0,170 x 2,33 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
5,70 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 5.70 фунтов / фут
Добавить в корзину B1375 S 3 x 7,5 # (3,00 дюйма x 0,349 дюйма x 2,509 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка
B1375
S 3 x 7.5 # (3,00 дюйма x 0,349 дюйма x 2,509 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
7,50 фунтов
Выберите … 10 Ft.20 Ft.
Вес: 7,50 фунт / фут
Добавить в корзину B1477 S 4 x 7.7 фунтов (4,00 x 0,193 x 2,663 дюйма)
Стальная двутавровая балка A36 / A572-50
B1477
S 4 x 7,7 фунта (4,00 x 0,193 x 2,663 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
7,70 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 7.70 фунтов / фут
Добавить в корзину B1495 S 4 x 9,5 фунта (4,00 дюйма x 0,326 дюйма x 2,796 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка
B1495
S 4 x 9.5 фунтов (4,00 x 0,326 x 2,796 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
9,50 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 9,50 фунт / фут
Добавить в корзину B1510 S 5 x 10 фунтов (5.00 “x 0,214” x 3,004 “)
Стальная двутавровая балка стандарта A36 / A572-50
B1510
S 5 x 10 фунтов (5,00 x 0,214 x 3,004 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
10.00 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 10.00 фунт / фут
Добавить в корзину B16125 S 6 x 12,5 фунтов (6,00 дюйма x 0,232 дюйма x 3,332 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка
B16125
S 6 x 12.5 фунтов (6,00 x 0,232 x 3,332 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
12,50 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 12,50 фунт / фут
Добавить в корзину B161725 S 6 x 17.25 фунтов (6,00 x 0,465 x 3,565 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка
B161725
S 6 x 17,25 фунта (6,00 дюйма x 0,465 дюйма x 3,565 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
17,25 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 17.25 фунтов / фут
Добавить в корзину B18184 S 8 x 18,4 фунта (8,00 x 0,271 x 4,001 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
B18184
S 8 x 18.4 фунта (8,00 x 0,271 x 4,001 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
18,40 фунта
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 18,40 фунт / фут
Добавить в корзину B1823 S 8 x 23 фунта (8.00 “x .441” x 4,171 “)
A36 / A572-50 Стандартная двутавровая балка из стали
B1823
S 8 x 23 фунта (8,00 x 0,441 x 4,171 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
23.00 фунтов
Выберите … 20 Ft.
Вес: 23.00 фунт / фут
Добавить в корзину B110254 S 10 x 25,4 фунта (10,00 x 0,311 x 4,661 дюйма)
A36 / A572-50 Стандартная двутавровая балка из стали
B110254
S 10 x 25.4 фунта (10,00 x 0,311 x 4,661 дюйма)
A36 / A572-50 Стандартная стальная двутавровая балка
25,40 фунта
Выберите … 20 Ft.
Вес: 25,40 фунт / фут
Добавить в корзину B112318 S 12 х 31.8 фунтов (12,00 x 0,350 x 5,00 дюйма)
Стальная двутавровая балка A36 / A572-50, стандартная
B112318
S 12 x 31,8 фунта (12,00 “x 0,350” x 5,00 “)
A36 / A572-50 Стандартная двутавровая балка из стали
31,80 фунта
Выберите … 25 Ft.
Вес: 31.80 фунтов / фут
Добавить в корзину B2413 W 4 x 13 фунтов (4,16 x 0,280 x 4,06 дюйма)
Стальная двутавровая балка A572 / A992
B2413
Вт 4 x 13 фунтов (4.16 дюймов x 0,280 x 4,06 дюйма)
A572 / A992 Стальная двутавровая балка
13.00 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 13,00 фунт / фут
Добавить в корзину B2516 W 5 дюймов x 16 фунтов (5.01 “x .240” x 5,00 “)
A572 / A992 Стальная балка с широким фланцем
B2516
W 5 дюймов x 16 фунтов (5,01 дюйма x 0,240 дюйма x 5,00 дюйма)
Стальная балка с широким фланцем A572 / A992
16.00 фунтов
Выберите … 10 футов 20 футов или Отрежьте до размера
Вес: 16.00 фунт / фут
Добавить в корзину B2519 W 5 x 19 фунтов (5,15 дюйма x 0,270 x 5,03 дюйма)
Стальная двутавровая балка A572 / A992
B2519
Вт 5 x 19 фунтов (5.15 дюймов x 0,270 x 5,03 дюйма)
Стальная двутавровая балка A572 / A992
19.00 фунтов
Выберите … 10 Ft.20 Ft.
Вес: 19,00 фунт / фут
Добавить в корзину B269 W 6 x 9 фунтов (5.90 x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992
B269
W 6 x 9 фунтов (5,90 x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992
9.00 фунтов
Выберите … 5 футов 10 футов 20 футов.
Вес: 9,00 фунт / фут
Добавить в корзину B2612 W 6 x 12 фунтов (6.03 “x 0,230” x 4,00 “)
Стальная двутавровая балка A572 / A992
B2612
W 6 x 12 фунтов (6,03 x 0,230 x 4,00 дюйма)
Стальная двутавровая балка A572 / A992
12.00 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 12.00 фунт / фут
Добавить в корзину B2615 W 6 x 15 фунтов (5,99 x 0,230 x 5,99 дюйма)
Стальная двутавровая балка A572 / A992
B2615
Вт 6 x 15 фунтов (5.99 x 0,230 x 5,99 дюйма)
A572 / A992 Стальная двутавровая балка
15.00 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 15,00 фунт / фут
Добавить в корзину B2620 W 6 x 20 фунтов (6.20 дюймов x 0,260 x 6,02 дюйма)
Стальная двутавровая балка A572 / A992
B2620
W 6 x 20 фунтов (6,20 дюйма x 0,260 дюйма x 6,02 дюйма)
Стальная двутавровая балка A572 / A992
20,00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 20,00 фунт / фут
Добавить в корзину B2625 W 6 x 25 фунтов (6.38 x 0,320 x 6,08 дюйма)
Стальная двутавровая балка A572 / A992
B2625
W 6 x 25 фунтов (6,38 дюйма x 0,320 дюйма x 6,08 дюйма)
Стальная двутавровая балка A572 / A992
25,00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 25,00 фунт / фут
Добавить в корзину B2810 W 8 x 10 фунтов (7.89 x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992
B2810
W 8 x 10 фунтов (7,89 x 0,170 x 3,94 дюйма)
Стальная двутавровая балка A572 / A992
10.00 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 10.00 фунт / фут
Добавить в корзину B2813 W 8 x 13 фунтов (7,99 x 0,230 x 4,00 дюйма)
Стальная двутавровая балка A572 / A992
B2813
Вт 8 x 13 фунтов (7.99 x 0,230 x 4,00 дюйма)
A572 / A992 Стальная двутавровая балка
13.00 фунтов
Выберите … 5 футов 10 футов 20 футов.
Вес: 13,00 фунт / фут
Добавить в корзину B2815 Вт 8 x 15 фунтов (8.11 дюймов x 0,245 дюйма x 4,02 дюйма)
Стальная двутавровая балка A572 / A992
B2815
W 8 x 15 фунтов (8,11 x 0,245 x 4,02 дюйма)
Стальная двутавровая балка A572 / A992
15.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 15.00 фунт / фут
Добавить в корзину B2818 W 8 x 18 фунтов (8,14 дюйма x 0,230 дюйма x 5,25 дюйма)
Стальная двутавровая балка A572 / A992
B2818
Вт 8 x 18 фунтов (8.14 дюймов x 0,230 x 5,25 дюйма)
A572 / A992 Стальная двутавровая балка
18.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 18,00 фунт / фут
Добавить в корзину B2821 W 8 x 21 фунт (8.28 дюймов x 0,250 x 5,27 дюйма)
Стальная двутавровая балка A572 / A992
B2821
W 8 x 21 фунт (8,28 x 0,250 x 5,27 дюйма)
Стальная двутавровая балка A572 / A992
21.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 21,00 фунт / фут
Добавить в корзину B2824 W 8 x 24 фунта (7.93 x 0,245 x 6,495 дюйма)
Стальная двутавровая балка A572 / A992
B2824
W 8 x 24 фунта (7,93 дюйма x 0,245 дюйма x 6,495 дюйма)
Стальная двутавровая балка A572 / A992
24.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 24.00 фунт / фут
Добавить в корзину B2828 W 8 x 28 фунтов (8,06 x 0,285 x 6,54 дюйма)
Стальная двутавровая балка A572 / A992
B2828
Вт 8 x 28 фунтов (8.06 x 0,285 x 6,54 дюйма)
A572 / A992 Стальная двутавровая балка
28.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 28,00 фунт / фут
Добавить в корзину B2831 W 8 x 31 фунт (8.00 “x 0,285” x 8,00 “)
Стальная двутавровая балка A572 / A992
B2831
W 8 x 31 фунт (8,00 x 0,285 x 8,00 дюйма)
Стальная двутавровая балка A572 / A992
31.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 31,00 фунт / фут
Добавить в корзину B2835 W 8 x 35 фунтов (8.12 дюймов x 0,310 x 8,02 дюйма)
Стальная двутавровая балка A572 / A992
B2835
W 8 x 35 фунтов (8,12 дюйма x 0,310 дюйма x 8,02 дюйма)
Стальная двутавровая балка A572 / A992
35.00 фунтов
Выберите … 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 35.00 фунт / фут
Добавить в корзину B2840 W 8 x 40 фунтов (8,25 дюйма x 0,360 дюйма x 8,07 дюйма)
Стальная двутавровая балка A572 / A992
B2840
Вт 8 x 40 фунтов (8.25 x 0,360 x 8,07 дюйма)
Стальная двутавровая балка A572 / A992
40.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 40,00 фунт / фут
Добавить в корзину B2848 Вт 8 x 48 фунтов (8.50 x 0,400 x 8,11 дюйма)
Стальная двутавровая балка A572 / A992
B2848
W 8 x 48 фунтов (8,50 x 0,400 x 8,11 дюйма)
Стальная двутавровая балка A572 / A992
48.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 48,00 фунт / фут
Добавить в корзину B2858 W 8 x 58 фунтов (8.75 дюймов x 0,510 x 8,22 дюйма)
Стальная двутавровая балка A572 / A992
B2858
W 8 x 58 фунтов (8,75 x 0,510 x 8,22 дюйма)
Стальная двутавровая балка A572 / A992
58.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 58,00 фунт / фут
Добавить в корзину B21012 W 10 x 12 фунтов (9.87 x 0,190 x 3,96 дюйма)
Стальная двутавровая балка A572 / A992
B21012
W 10 x 12 фунтов (9,87 x 0,190 x 3,96 дюйма)
Стальная двутавровая балка A572 / A992
12.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 12.00 фунт / фут
Добавить в корзину B21015 W 10 x 15 фунтов (9,99 дюйма x 0,230 дюйма x 4,00 дюйма)
Стальная двутавровая балка A572 / A992
B21015
Вт 10 x 15 фунтов (9.99 x 0,230 x 4,00 дюйма)
A572 / A992 Стальная двутавровая балка
15.00 фунтов
Выберите … 5 футов 10 футов 20 футов или Отрежьте до размера
Вес: 15,00 фунт / фут
Добавить в корзину B21019 W 10 x 19 фунтов (10.24 дюйма x 0,250 x 4,02 дюйма)
Стальная двутавровая балка A572 / A992
B21019
W 10 x 19 фунтов (10,24 дюйма x 0,250 x 4,02 дюйма)
Стальная двутавровая балка A572 / A992
19.00 фунтов
Выберите … 10 футов 20 футов или Отрежьте до размера
Вес: 19.00 фунт / фут
Добавить в корзину B21022 W 10 x 22 фунта (10,17 x 0,240 x 5,75 дюйма)
Стальная двутавровая балка A572 / A992
B21022
Вт 10 x 22 фунта (10.17 дюймов x 0,240 x 5,75 дюйма)
Стальная двутавровая балка A572 / A992
22.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 22,00 фунт / фут
Добавить в корзину B21026 W 10 x 26 фунтов (10.33 дюйма x 0,260 дюйма x 5,77 дюйма)
Стальная двутавровая балка A572 / A992
B21026
W 10 x 26 фунтов (10,33 x 0,260 x 5,77 дюйма)
Стальная двутавровая балка A572 / A992
26.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 26.00 фунт / фут
Добавить в корзину B21030 W 10 x 30 фунтов (10,47 x 0,300 x 5,81 дюйма)
Стальная двутавровая балка A572 / A992
B21030
Вт 10 x 30 фунтов (10.47 x 0,300 x 5,81 дюйма)
Стальная двутавровая балка A572 / A992
30.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 30,00 фунт / фут
Добавить в корзину B21033 W 10 x 33 фунта (9.73 x 0,290 x 7,96 дюйма)
Стальная двутавровая балка A572 / A992
B21033
W 10 x 33 фунта (9,73 x 0,290 x 7,96 дюйма)
Стальная двутавровая балка A572 / A992
33.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 33,00 фунт / фут
Добавить в корзину B21045 W 10 x 45 фунтов (10.10 дюймов x 0,350 x 8,02 дюйма)
Стальная двутавровая балка A572 / A992
B21045
W 10 x 45 фунтов (10,10 x 0,350 x 8,02 дюйма)
Стальная двутавровая балка A572 / A992
45.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 45.00 фунт / фут
Добавить в корзину B21214 W 12 x 14 фунтов (11,91 x 0,200 x 3,97 дюйма)
Стальная двутавровая балка A572 / A992
B21214
Вт 12 x 14 фунтов (11.91 x 0,200 x 3,97 дюйма)
Стальная двутавровая балка A572 / A992
14.00 фунтов
Выберите … 10 Ft.20 Ft.
Вес: 14,00 фунт / фут
Добавить в корзину B21216 W 12 x 16 фунтов (11.99 дюймов x 0,200 x 3,97 дюйма)
Стальная двутавровая балка A572 / A992
B21216
W 12 x 16 фунтов (11,99 x 0,200 x 3,97 дюйма)
Стальная двутавровая балка A572 / A992
16.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 16.00 фунт / фут
Добавить в корзину B21219 W 12 x 19 фунтов (12,16 x 0,235 x 4,01 дюйма)
Стальная двутавровая балка A572 / A992
B21219
Вт 12 x 19 фунтов (12.16 дюймов x 0,235 x 4,01 дюйма)
A572 / A992 Стальная двутавровая балка
19.00 фунтов
Выберите … 5 футов 10 футов 20 футов.
Вес: 19,00 фунт / фут
Добавить в корзину B21222 W 12 x 22 фунта (12.31 дюйм x 0,260 x 4,03 дюйма)
Стальная двутавровая балка A572 / A992
B21222
W 12 x 22 фунта (12,31 x 0,260 x 4,03 дюйма)
Стальная двутавровая балка A572 / A992
22.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 22.00 фунт / фут
Добавить в корзину B21226 W 12 x 26 фунтов (12,22 x 0,230 x 6,49 дюйма)
Стальная двутавровая балка A572 / A992
B21226
Вт 12 x 26 фунтов (12.22 x 0,230 x 6,49 дюйма)
A572 / A992 Стальная двутавровая балка
26.00 фунтов
Выберите … 5 футов 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 26,00 фунт / фут
Добавить в корзину B21230 W 12 x 30 фунтов (12.34 дюйма x 0,260 дюйма x 6,52 дюйма)
Стальная двутавровая балка A572 / A992
B21230
W 12 x 30 фунтов (12,34 дюйма x 0,260 дюйма x 6,52 дюйма)
Стальная двутавровая балка A572 / A992
30.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 30.00 фунт / фут
Добавить в корзину B21235 W 12 x 35 фунтов (12,50 x 0,300 x 6,56 дюйма)
Стальная двутавровая балка A572 / A992
B21235
Вт 12 x 35 фунтов (12.50 x 0,300 x 6,56 дюйма)
Стальная двутавровая балка A572 / A992
35.00 фунтов
Выберите … 10 футов 20 футов 25 футов или Отрежьте до размера
Вес: 35,00 фунт / фут
Добавить в корзину B21240 W 12 x 40 фунтов (11.94 дюйма x 0,295 дюйма x 8,01 дюйма)
Стальная двутавровая балка A572 / A992
B21240
W 12 x 40 фунтов (11,94 дюйма x 0,295 дюйма x 8,01 дюйма)
Стальная двутавровая балка A572 / A992
40.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 40.00 фунт / фут
Добавить в корзину B21250 W 12 x 50 фунтов (12,19 x 0,370 x 8,08 дюйма)
Стальная двутавровая балка A572 / A992
B21250
Вт 12 x 50 фунтов (12.19 x 0,370 x 8,08 дюйма)
A572 / A992 Стальная двутавровая балка
50.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 50,00 фунт / фут
Добавить в корзину B21265 W 12 x 65 фунтов (12.12 дюймов x 0,390 x 12,00 дюймов)
Стальная двутавровая балка A572 / A992
B21265
W 12 x 65 фунтов (12,12 дюйма x 0,390 дюйма x 12,00 дюйма)
Стальная двутавровая балка A572 / A992
65.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 65.00 фунт / фут
Добавить в корзину B21422 W 14 x 22 фунта (13,74 дюйма x 0,230 дюйма x 5,00 дюйма)
Стальная двутавровая балка A572 / A992
B21422
Вт 14 x 22 фунта (13.74 дюйма x 0,230 дюйма x 5,00 дюйма)
A572 / A992 Стальная двутавровая балка
22.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 22,00 фунт / фут
Добавить в корзину B21426 W 14 x 26 фунтов (13.91 дюйм x 0,255 x 5,03 дюйма)
Стальная двутавровая балка A572 / A992
B21426
W 14 x 26 фунтов (13,91 x 0,255 x 5,03 дюйма)
Стальная двутавровая балка A572 / A992
26.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 26.00 фунт / фут
Добавить в корзину B21430 W 14 x 30 фунтов (13,84 x 0,270 x 6,73 дюйма)
Стальная двутавровая балка A572 / A992
B21430
Вт 14 x 30 фунтов (13.84 x 0,270 x 6,73 дюйма)
Стальная двутавровая балка A572 / A992
30.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 30,00 фунт / фут
Добавить в корзину B21434 W 14 x 34 фунта (13.98 x 0,285 x 6,75 дюйма)
Стальная двутавровая балка A572 / A992
B21434
W 14 x 34 фунта (13,98 x 0,285 x 6,75 дюйма)
Стальная двутавровая балка A572 / A992
34.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 34.00 фунт / фут
Добавить в корзину B21443 W 14 x 43 фунта (13,66 x 0,305 x 7,99 дюйма)
Стальная двутавровая балка A572 / A992
B21443
Вт 14 x 43 фунта (13.66 дюймов x 0,305 x 7,99 дюйма)
A572 / A992 Стальная двутавровая балка
43.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 43,00 фунт / фут
Добавить в корзину B21626 W 16 x 26 фунтов (15.69 дюймов x 0,250 x 5,50 дюйма)
Стальная двутавровая балка A572 / A992
B21626
W 16 x 26 фунтов (15,69 дюйма x 0,250 x 5,50 дюйма)
Стальная двутавровая балка A572 / A992
26.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 26.00 фунт / фут
Добавить в корзину B21631 W 16 x 31 фунт (15,88 x 0,275 x 5,53 дюйма)
Стальная двутавровая балка A572 / A992
B21631
Вт 16 x 31 фунт (15.88 x 0,275 x 5,53 дюйма)
Стальная двутавровая балка A572 / A992
31.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 31,00 фунт / фут
Добавить в корзину B21636 W 16 x 36 фунтов (15.86 дюймов x 0,295 дюйма x 6,985 дюйма)
Стальная двутавровая балка A572 / A992
B21636
W 16 x 36 фунтов (15,86 дюйма x 0,295 дюйма x 6,985 дюйма)
Стальная двутавровая балка A572 / A992
36.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 36.00 фунт / фут
Добавить в корзину B21640 W 16 x 40 фунтов (16,01 x 0,305 x 6,99 дюйма)
Стальная двутавровая балка A572 / A992
B21640
Вт 16 x 40 фунтов (16.01 “x .305” x 6,99 “)
A572 / A992 Стальная двутавровая балка
40.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 40,00 фунт / фут
Добавить в корзину B21650 W 16 x 50 фунтов (16.26 дюймов x 0,380 x 7,07 дюйма)
Стальная двутавровая балка A572 / A992
B21650
W 16 x 50 фунтов (16,26 x 0,380 x 7,07 дюйма)
Стальная двутавровая балка A572 / A992
50.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 50.00 фунт / фут
Добавить в корзину B21667 W 16 x 67 фунтов (16,33 x 0,395 x 10,24 дюйма)
Стальная двутавровая балка A572 / A992
B21667
W 16 x 67 фунтов (16.33 дюйма x 0,395 дюйма x 10,24 дюйма)
A572 / A992 Стальная двутавровая балка
67.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 67,00 фунт / фут
Добавить в корзину B21835 W 18 x 35 фунтов (17.70 x 0,300 x 6,00 дюйма)
Стальная двутавровая балка A572 / A992
B21835
W 18 x 35 фунтов (17,70 дюйма x 0,300 дюйма x 6,00 дюйма)
Стальная двутавровая балка A572 / A992
35.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 35.00 фунт / фут
Добавить в корзину B21840 W 18 x 40 фунтов (17,90 дюйма x 0,315 дюйма x 6,02 дюйма)
Стальная двутавровая балка A572 / A992
B21840
Вт 18 x 40 фунтов (17.90 x 0,315 x 6,02 дюйма)
Стальная двутавровая балка A572 / A992
40.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 40,00 фунт / фут
Добавить в корзину B21850 W 18 x 50 фунтов (17.99 x 0,355 x 7,50 дюйма)
Стальная двутавровая балка A572 / A992
B21850
W 18 x 50 фунтов (17,99 x 0,355 x 7,50 дюйма)
Стальная двутавровая балка A572 / A992
50.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 50.00 фунт / фут
Добавить в корзину B21865 W 18 x 65 фунтов (18,35 x 0,450 x 7,59 дюйма)
Стальная двутавровая балка A572 / A992
B21865
Вт 18 x 65 фунтов (18.35 дюймов x 0,450 x 7,59 дюйма)
A572 / A992 Стальная двутавровая балка
65.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 65,00 фунт / фут
Добавить в корзину B22144 W 21 x 44 фунта (20.66 x 0,350 x 6,50 дюйма)
Стальная двутавровая балка A572 / A992
B22144
W 21 x 44 фунта (20,66 x 0,350 x 6,50 дюйма)
Стальная двутавровая балка A572 / A992
44.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 44.00 фунт / фут
Добавить в корзину B22455 W 24 x 55 фунтов (23,57 дюйма x 0,395 дюйма x 7,01 дюйма)
Стальная двутавровая балка A572 / A992
B22455
Вт 24 x 55 фунтов (23.57 дюймов x 0,395 дюйма x 7,01 дюйма)
Стальная двутавровая балка A572 / A992
55.00 фунтов
Выберите … 10 футов 20 футов 25 футов.
Вес: 55,00 фунт / фут
Добавить в корзинуH-образная балка против двутавровой балки | Что такое двутавровая балка
Конструкционная сталь широко использовалась в строительстве коммерческих зданий с момента появления первого здания со стальным каркасом, Rand Mcnally Building, возведенного в 1890 году.
С тех пор сталь использовалась в крупных строительных проектах. Наличие стали значительно упрощает использование.
Во-первых, он хорошо сцепляется с бетоном и имеет множество характеристик, которые делают его даже лучше, чем бетон, когда речь идет о строительных проектах.
Стальпо-прежнему является одним из предпочтительных материалов в строительстве, так как на ее изготовление требуется меньше времени, и она способствует идеальному сочетанию легкости, высокой прочности и простоты изготовления.
Это важный компонент в коммерческих строительных проектах.Говоря о стали, двутавровые и V-образные балки являются двумя наиболее распространенными конструктивными элементами, используемыми в строительстве для поддержки зданий и стен. Давайте посмотрим на эти два элемента конструкции.
Самый важный момент в этой статье
Что такое двутавровая балка? БалкаH – конструкционная балка из проката. Это невероятно сильно. Он получил свое название, потому что он выглядит как заглавная буква H над поперечным сечением.
У двутавровой балки полки шире, чем у двутавра, но у двутавровой балки конические края. Ширина – это фланец, а высота – это стенка.
Разница между двутавровыми и двутавровыми балками заключается в соотношении полок к полосе. H-образная балка имеет тенденцию быть тяжелее, чем двутавровая балка, поэтому некоторые говорят, что она лучше, чем двутавровая балка, но это субъективно, поскольку балка H обычно тяжелее.
Что такое двутавровая балка?Также прочтите: Напряжение против сжатия | Что такое растяжение и сжатие
Двутавровая балка имеет форму I.Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных вертикальным элементом или утком.
Двутавровая балкаимеет заостренные края и получила свое название потому, что в поперечном сечении выглядит как заглавная буква. У двутавра высота поперечного сечения больше ширины ее полки.
Разница между двутавровой балкой и двутавровой балкой
Двутавровая и двутавровая балки: основы
H-образная балка, как следует из названия, представляет собой H-образный конструкционный элемент из прокатной стали, известный как широкополочная балка.
Это один из наиболее часто используемых конструктивных элементов в США. Он выглядит как «H» в поперечном сечении, невероятно прочен и имеет большую площадь поверхности в поперечном сечении балки.
С другой стороны, двутавровая балкатакже известна как двутавровая балка, но она выглядит как «I» в поперечном сечении. По сути, это балка из стального проката или балка сечением в виде заглавной буквы I.
Двутавры и двутавры: проектыТакже прочтите: Деталь соединения балок | Простое соединение каркаса | Соединение полужесткого каркаса | Соединение с жесткой рамой
С точки зрения конструкции двутавровые балки имеют более длинные, широкие и тяжелые полки, чем двутавровые балки, но оба термина двутавровая балка и двутавровая балка могут использоваться взаимозаменяемо большую часть времени и обычно называются ламинированными стальными балками (RSJ). верх и низ балки называют полкой, которая обычно более узкая на двутавровых балках, но почти такая же ширина как таковая.
Высота балки – это стенка, которая у двутавровых балок толще, что делает их относительно прочнее двутавровых балок. С другой стороны, 1-балки имеют тонкие стенки и конические полки.
Балка B и балка B: ПрочностьТакже прочтите: Что такое арматура | Зачем использовать армирование в бетоне | Типы стальных арматурных стержней
Двутавровые балки изготовлены из стали экономичного профиля с более оптимизированной площадью распределения поперечного сечения и разумным отношением прочности к весу, что означает, что они могут обеспечить большую прочность на единицу веса.
Это делает сварку двутавровых балок относительно проще, чем сварку двутавровых балок. А из-за большей площади поверхности в поперечном сечении считается, что он имеет высокий показатель прочности.
Однако двутавровые балки обычно больше глубины, чем ширины, что делает их достаточно хорошими для выдерживания нагрузки при локальном изгибе. Кроме того, двутавровые балки легче двутавровых балок, а это означает, что они не смогут выдерживать такую же силу, как двутавровые балки.
Двутавровые и двутавровые балки: приложенияТакже прочтите: Болт против винта | Что такое болт | Что такое винты
Поскольку двутавровые балки имеют более толстые стенки и полки, они идеально подходят для антресолей, платформ, мостов и других обычных жилых и коммерческих зданий.
Широкие фланцы обычно используются в жилых домах. Внутренние размеры двутавровых балок постоянны, что делает их предпочтительным материалом для конструкции прицепа и грузовика.
Двутавровые балкис их большей устойчивостью к полкам являются предпочтительным выбором формы для зданий из стальных конструкций, мостов и других гражданских объектов.
В дополнение к объектам коммерческого и жилищного строительства, они также используются для изготовления конструкций и опорных колонн для рельсов, лифтов, станины для прицепов и грузовиков, лебедок и лифтов.
Какой самый тяжелый?Также прочтите: Что такое график гибки стержня | Подготовка согласно Bs 4466 | Допуски согласно BS 4466
- Двутавровая балка обычно намного тяжелее двутавровой балки, что означает, что она может принимать больше
- В некоторых зданиях, где вес и прочность стены могут представлять проблему конструкции, двутавровая балка может быть лучше, поскольку она обычно легче.
Интернет-центр
- У двутавровой балки более толстая центральная перемычка, что означает, что она обычно более прочная.
- Двутавровая балка обычно имеет более тонкую центральную перемычку, что означает, что она часто не может воспринимать такую большую силу, как двутавровая балка.
Построено
- Можно установить двутавровую балку, что означает, что ее можно установить любого размера и высоты.
- Двутавровая балка может быть изготовлена только в том случае, если это позволяет фрезерное оборудование производителя.
Пролет
- H-образные балки можно использовать для пролетов до 330 футов.
- Двутавровая балка может использоваться для пролетов от 33 до 100 футов.
Фланцы
- Двутавровая балка: Двутавровая балка имеет верхние и нижние полки, которые выступают из стенки дальше, чем полки двутавровых балок.
- Двутавровая балка: Двутавровые балки имеют верхнюю и нижнюю полки, они короче и не такие широкие, как двутавровые балки.
Количество штук
- Двутавровая балка выглядит как кусок металла, но имеет фаску, в которой соединяются три металлических куска.
- Двутавровая балка не изготавливается путем сварки или склепки металлических листов, а представляет собой просто кусок металла.
Хотя термины балка H и I часто используются как синонимы в строительной отрасли, утверждение, что один лучше другого, довольно субъективно.
Обе являются двумя наиболее распространенными стальными конструкционными балками, которые используются в различных сталелитейных заводах в качестве опорных балок при строительстве коммерческих и жилых зданий.
Оба выглядят почти одинаково снаружи, за исключением того, что они различаются по геометрии. Это две версии стальных конструкционных балок, которые используются в широком диапазоне применений.
Двутавровая балка имеет Н-образное поперечное сечение, а двутавровая балка имеет поперечное сечение в виде заглавной буквы «I».
Технически двутавровая балка может называться двутавровой балкой с немного другими механическими свойствами, такими как соотношение прочности / веса, грузоподъемность, предел прочности на разрыв и так далее.
Часто задаваемые вопросы
двутавровая балка против двутавровой балкиДвутавровая балка изготавливается из стального проката, а свое название они получили потому, что в поперечном сечении напоминают заглавную H . По сравнению с балкой I , балка H состоит из более длинных полок и более толстой центральной стенки. Фланцы балки имеют конус.
Разница между двутавровой балкой и двутавровой балкой
H – балка : Балка H – выглядит как цельный кусок металла, но имеет скос, на котором соединяются три куска металла. I- балка : Балка I- не изготавливается путем сварки или склепки металлических листов вместе, а представляет собой всего лишь один кусок металла.
Понравился этот пост? Поделитесь этим с вашими друзьями!
Рекомендуемое чтение-
(PDF) ПОПЕРЕЧНОЕ ИЗГОТОВЛЕНИЕ МОНОСИММЕТРИЧЕСКОГО ДВУГАТОРА С ПОЛЫМ ФЛАНЦЕМ
СОДЕРЖАНИЕ
СПИСОК ОБОЗНАЧЕНИЙ …………………… …………………………………………………………….. i
СПИСОК ТАБЛИЦ ………………. ………………………………………….. ………………………….. iv
СПИСОК ЦИФР И ГРАФИКОВ ………. ………………………………………….. …………. iv
ГЛАВА 1. ВВЕДЕНИЕ ………………………… …………………………………………. 1
1.1. Задний план …………………………………………. …………………………………………….. 1
1.2. Общая цель ………………………………………… ………………………………………….. …. 3
1.3. Цель …………………………………………. ………………………………………….. ……. 3
1.4. Метод исследования ………………………………………… ………………………………………. 3
1,5 . Теоретические основы ……………………………………………………………… …………. 3
1.6. Ограничение …………………………………………. ………………………………………….. …… 3
ГЛАВА 2. ТЕОРИИ ПОПЕРЕЧНОГО ИЗГОТОВЛЕНИЯ ИЗГОТОВЛЕНИЯ МОНОСИММЕТРИЧЕСКОЙ ДВУТОРНОЙ БАЛКИ
С ПОЛЫМ ФЛАНЦЕМ ………………. ………… 4
2.1. Боковое продольное изгибание в TCVN 5575-2012 ………………………………….. ….. 4
2.1.1. Общая формула…………………………………………… ………………………………. 4
2.1.2. Приложение E в TCVN 5575-2012 ……………………………………. ……………… 4
2.1.3. Резюме …………………………………………. ………………………………………….. 7
2.2. Боковое продольное изгибание в EC3 и исследования Trahair et al ……………… 8
2.2.1. Общие формулы ……………………………………………………………… …………… 8
2.2.2. Критический момент для продольного изгиба при кручении в EC3 ……………………….. 9
2.2.3. Исследования Trahair et al. О критическом моменте ……………………………. 10
2.2.4. Резюме …………………………………………. ………………………………………… 12
2.3. Теории определения геометрических свойств моносимметричного двутавра
с полым фланцем…………….
