Балка двутавровая

Балка двутавровая

Балка двутавровая, двутавр, справочник

В настоящее время основным производителем двутавров в России является Нижне-тагильский металлургический комбинат(НТМК), выпускающий продукцию как по ГОСТам, так и по собственному техническому условию(СТО АСЧМ 20-93), несколько отличающемуся от ГОСТа.

Действующие стандарты

Номер Название

Двутавры (балки двутавровые) с уклоном внутренних граней полок

ГОСТ 8239-89

Двутавры стальные горячекатаные. Сортамент

ГОСТ 19425-74

Балки двутавровые и швеллеры стальные специальные. Сортамент

Двутавры (балки двутавровые) с параллельными гранями полок

ГОСТ 26020-83

Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент

Двутавровые балки (двутавры) по техническим условиям заводов-изготовителей

СТО АСЧМ 20-93

Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината

ТУ 14-2-336-78

Профиль двутавровый для шарнирных остряков № 8

ТУ У 01412851.001-95

Сварные двутавры

Прочие виды специальных балок двутавровых (двутавров)

ГОСТ 5267.5-90

Профиль двутавровый № 19 для хребтовой балки.

Сортамент

ГОСТ 5267.3-90

Профиль зетовый для хребтовой балки. Сортамент

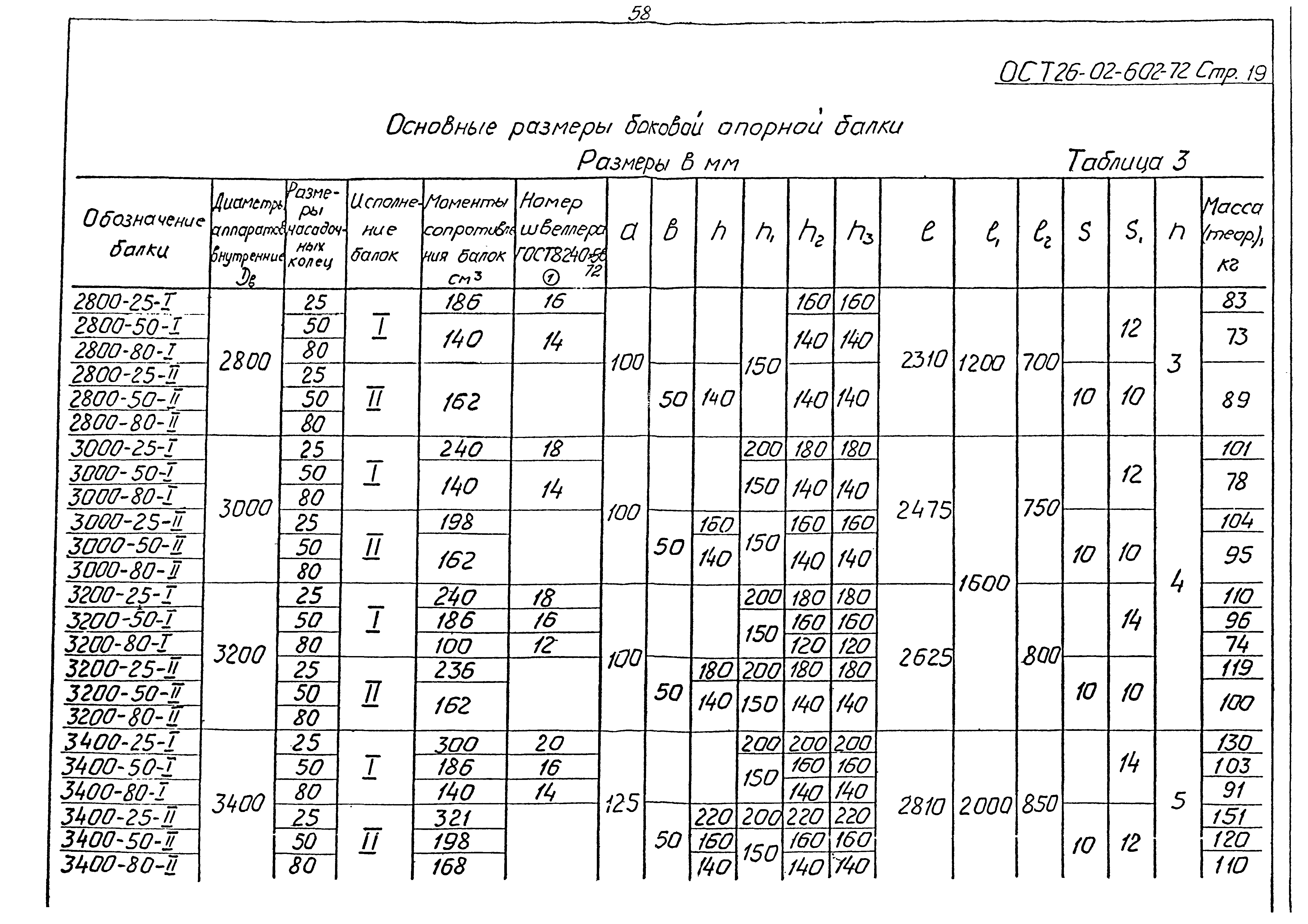

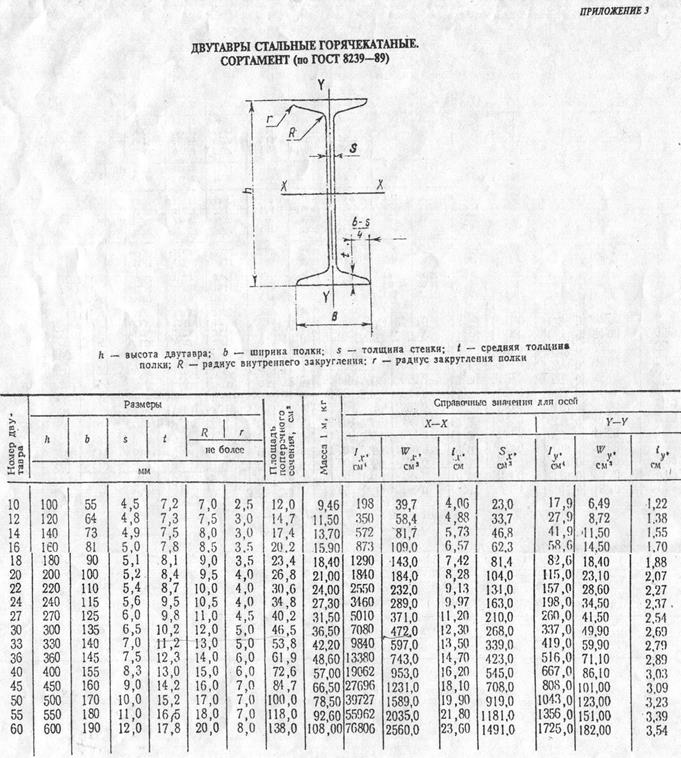

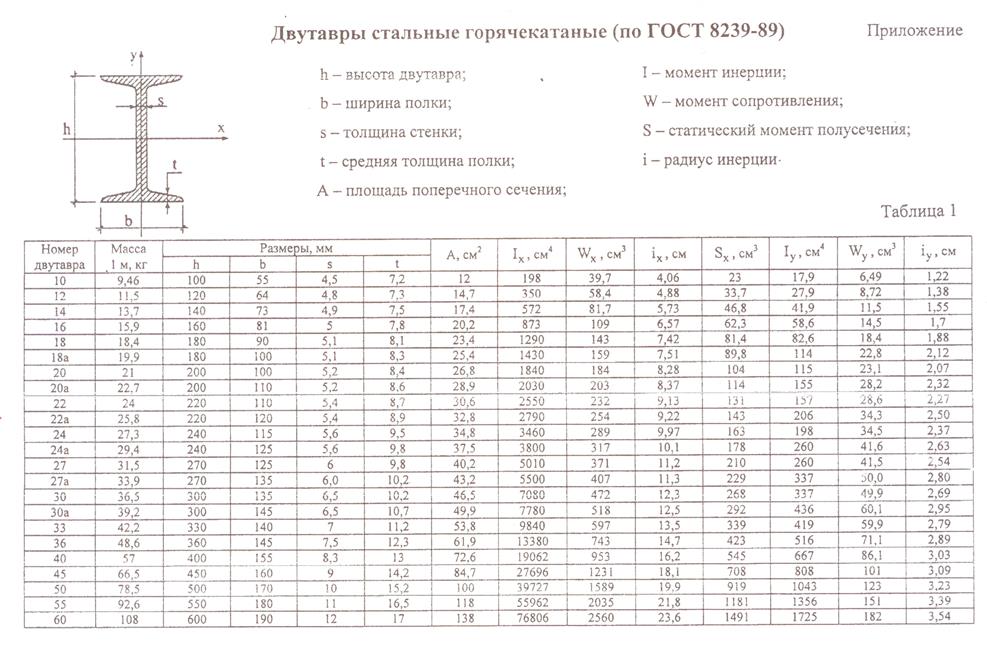

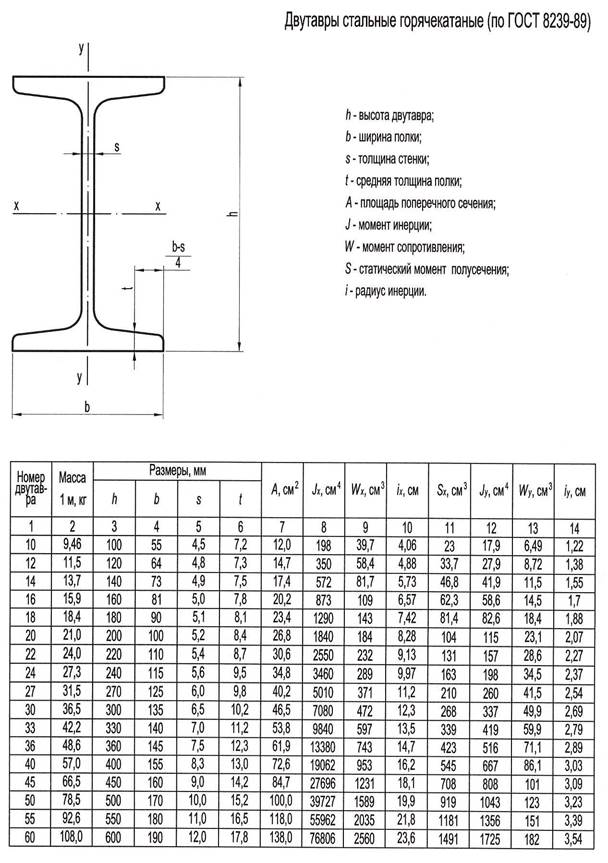

Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12 %



 Рис. Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12%

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
R – радиус внутреннего закругления;
r – радиус закругления полки.




Таблица 6. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89



№ балки Размеры, мм Масса 1 м
балки,
кг		 Количество метров в 1 тонне, м

h

b

S

t
10 100 55 4,5 7,2 9,456 105,7
12 120 64 4,8 7,3 11,54 86,62
14 140 73 4,9 7,5 13,68 73,09
16 160 81 5 7,8 15,89 62,94
18 180 90 5,1 8,1 18,35 54,50
18а 180 100 5,1 8,3 19,92 50,20
20 200 100 5,2 8,4 21,04 47,53
20а* 200 110 5,2 8,6 22,69 44,08
22 220 110 5,4 8,7 24,04 41,60
22а* 220 120 5,4 8,9 25,76 38,82
24 240 115 5,6 9,5 27,34 36,57
24а* 240 125 5,6
9,8		 29,40 34,02
27 270 125 6 9,8 31,53 31,71
27а* 270 135 6 10,2 33,88 29,51
30 300 135 6,5 10,2 36,48 27,41
30а* 300 145 6,5 10,7 39,17 25,53
33 330 140 7 11,2 42,25 23,67
36 360 145 7,5 12,3 48,55 20,60
40 400 155 8,3 13 56,96
17,56
45 450 160 9 14,2 66,50 15,04
50 500 170 10 15,2 78,64 12,72
55 550 180 11 16,5 92,66 10,79
60 600 190 12 17,8 108,0 9,263

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.
3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;

для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.

Рис. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16%

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
R – радиус внутреннего закругления;
r – радиус закругления полки

Таблица 7. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74

№ балки Размеры, мм Масса 1 м балки, кг Количество метров в
1 тонне, м
h
b		 S t
14С 140 80 5,5 9,1 16,9 59,17
20С 200 100 7 11,4 27,9 35,84
20Са 200 102 9 11,4 31,1 32,15
22С 220 110 7,5 12,3 33,1 30,21
27С 270 122 8,5 13,7 42,8 23,36
27Са 270 124 10,5 13,7 47,0 21,28
36С 360 140 14 15,8
71,3		 14,03
18М 180 90 7 12 25,8 38,76
24М 240 110 8,2 14 38,3 26,11
30М 300 130 9 15 50,2 19,92
36М 360 130 9,5 16 57,9 17,27
45М 450 150 10,5 18 77,6 12,89

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83)

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:
Б – нормальные двутавры;
Ш – широкополочные двутавры;
К – колонные двутавры;
Д – дополнительной серии;
ДБ – нормальные двутавры;
ДШ – широкополочные двутавры.

Рис. 8. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
r – радиус внутреннего закругления.

Таблица 8. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83

№ балки
Размеры, мм		 Масса 1 м
балки,
кг		 Количество метров в 1 тонне, м

h

b

S

t

Нормальные двутавры (балки двутавровые)
10Б1 100 55 4,1 5,7 8,104 123,4
12Б1 117,6 64 3,8 5,1 8,658 115,5
12Б2 120 64 4,4 6,3 10,37 96,43
14Б1 137,4 73 3,8 5,6 10,51 95,12
14Б2 140 73 4,7 6,9 12,89 77,55
16Б1 157 82 4 5,9 12,70 78,74
16Б2 160 82 5 7,4 15,77 63,40
18Б1 177 91 4,3 6,5 15,37 65,07
18Б2 180 91 5,3 8 18,80 53,20
20Б1 200 100 5,6 8,5 22,36 44,72
23Б1 230 110 5,6 9 25,83 38,71
26Б1 258 120 5,8 8,5 27,96 35,77
26Б2 261 120 6 10 31,16 32,09
30Б1 296 140 5,8 8,5 32,90 30,39
30Б2 299 140 6 10 36,64 27,29
35Б1 346 155 6,2 8,5 38,88 25,72
35Б2 349 155 6,5 10 43,31 23,09
40Б1 392 165 7 9,5 48,08 20,80
40Б2 396 165 7,5 11,5 54,72 18,27
45Б1 443 180 7,8 11 59,84 16,71
45Б2 447 180 8,4 13 67,47 14,82
50Б1 492 200 8,8 12 72,98 13,70
50Б2 496 200 9,2 14 80,73 12,39
55Б1 543 220 9,5 13,5 88,99 11,24
55Б2 547 220 10 15,5 97,92 10,21
60Б1 593 230 10,5 15,5 106,2 9,418
60Б2 597 230 11 17,5 115,6 8,650
70Б1 691 260 12 15,5 129,3 7,732
70Б2 697 260 12,5 18,5 144,2 6,937
80Б1 791 280 13,5 17 159,5 6,269
80Б2 798 280 14 20,5 177,9 5,622
90Б1 893 300 15 18,5 194,0 5,155
90Б2 900 300 15,5 22 213,8 4,676
100Б1 990 320 16 21 230,6 4,336
100Б2 998 320 17 25 258,2 3,873
100Б3 1006 320 18 29 285,7 3,500
100Б4 1013 320 19,5 32,5 314,5 3,180

Широкополочные двутавры (балки двутавровые)
20Ш1 193 150 6 9 30,58 32,71
23Ш1 226 155 6,5 10 36,17 27,65
26Ш1 251 180 7 10 42,68 23,43
26Ш2 255 180 7,5 12 49,24 20,31
30Ш1 291 200 8 11 53,62 18,65
30Ш2 295 200 8,5 13 60,95 16,41
30Ш3 299 200 9 15 68,29 14,64
35Ш1 338 250 9,5 12,5 75,10 13,32
35Ш2 341 250 10 14 82,22 12,16
35Ш3 345 250 10,5 16 91,29 10,95
40Ш1 388 300 9,5 14 96,05 10,41
40Ш2 392 300 11,5 16 111,1 8,999
40Ш3 396 300 12,5 18 123,4 8,106
50Ш1 484 300 11 15 114,4 8,741
50Ш2 489 300 14,5 17,5 138,7 7,212
50Ш3 495 300 15,5 20,5 156,4 6,396
50Ш4 501 300 16,5 23,5 174,0 5,746
60Ш1 580 320 12 17 142,1 7,036
60Ш2 587 320 16 20,5 176,9 5,654
60Ш3 595 320 18 24,5 205,5 4,866
60Ш4 603 320 20 28,5 234,2 4,270
70Ш1 683 320 13,5 19 169,9 5,887
70Ш2 691 320 15 23 197,6 5,062
70Ш3 700 320 18 27,5 235,4 4,249
70Ш4 708 320 20,5 31,5 268,1 3,730
70Ш5 718 320 23 36,5 305,9 3,269

Колонные двутавры (балки двутавровые)
20K1 195 200 6,5 10 41,47 24,11
20K2 198 200 7 11,5 46,87 21,34
23K1 227 240 7 10,5 52,20 19,16
23K2 230 240 8 12 59,47 16,81
26K1 255 260 8 12 65,22 15,33
26K2 258 260 9 13,5 73,15 13,67
26K3 262 260 10 15,5 83,13 12,03
30K1 296 300 9 13,5 84,77 11,80
30K2 300 300 10 15,5 96,30 10,38
30К3 304 300 11,5 17,5 108,9 9,183

Колонные двутавры (балки двутавровые) (продолжение)
35К1 343 350 10 15 109,7 9,117
35К2 348 350 11 17,5 125,9 7,944
35K3 353 350 13 20 144,5 6,919
40К1 393 400 11 16,5 138,0 7,248
40К2 400 400 13 20 165,6 6,039
40K3 409 400 16 24,5 202,3 4,942
40К4 419 400 19 29,5 242,2 4,129
40К5 431 400 23 35,5 291,2 3,434

Двутавры (балки двутавровые) дополнительной серии (Д)
24ДБ1 239 115 5,5 9,3 27,82 35,94
27ДБ1 269 125 6 9,5 31,93 31,31
36ДБ1 360 145 7,2 12,3 49,14 20,35
35ДБ1 349 127 5,8 8,5 33,58 29,78
40ДБ1 399 139 6,2 9 39,70 25,19
45ДБ1 450 152 7,4 11 52,63 19,00
45ДБ2 450 180 7,6 13,3 65,03 15,38
30ДШ1 300,6 201,9 9,4 16 72,72 13,75
40ДШ1 397,6 302 11,5 18,7 124,4 8,036
50ДШ1 496,2 303,8 14,2 21 155,3 6,437

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент

По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:
Б – нормальные с параллельными гранями полок;
Ш – широкополочные с параллельными гранями полок;
К – колонные с параллельными гранями полок.

Рис. 9. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – средняя толщина полки;
r – радиус сопряжения.

Таблица 9. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93)

Обозначение балки Размеры, мм Масса
1 м балки, кг		 Количество метров в тонне

h

b

S

t

Нормальные двутавры (балки двутавровые)
10 Б1 100 55 4,1 5,7 8,043 124,3
12 Б1 117,6 64 3,8 5,1 8,598 116,3
12 Б2 120 64 4,4 6,3 10,31 97,00
14 Б1 137,4 73 3,8 5,6 10,45 95,67
14 Б2 140 73 4,7 6,9 12,83 77,92
16 Б1 157 82 4 5,9 12,64 79,11
16 Б2 160 82 5 7,4 15,71 63,65
18 Б1 177 91 4,3 6,5 15,31 65,33
18 Б2 180 91 5,3 8 18,74 53,37
20 Б1 200 100 5,5 8 21,26 47,04
25 Б1 248 124 5 8 25,59 39,08
25 Б2 250 125 6 9 29,50 33,90
30 Б1 298 149 5,5 8 31,97 31,28
30 Б2 300 150 6,5 9 36,66 27,28
35 Б1 346 174 6 9 41,30 24,22
35 Б2 350 175 7 11 49,51 20,20
40 Б1 396 199 7 11 56,58 17,67
40 Б2 400 200 8 13 65,97 15,16
45 Б1 446 199 8 12 66,12 15,12
45 Б2 450 200 9 14 75,90 13,18
50 Б1 492 199 8,8 12 72,46 13,80
50 Б2 496 199 9 14 79,44 12,59
50 Б3 500 200 10 16 89,61 11,16
55 Б1 543 220 9,5 13,5 88,93 11,24
55 Б2 547 220 10 13,5 97,86 10,22
60 Б1 596 199 10 15 94,50 10,58
60 Б2 600 200 11 17 105,5 9,483
70 Б0 693 230 11,8 15,2 120,1 8,327
70 Б1 691 260 12 15,2 129,3 7,736
70 Б2 697 260 12,5 18,5 144,1 6,940

Широкополочные двутавры (балки двутавровые)
20 Ш1 194 150 6 9 30,56 32,72
25 Ш1 244 175 7 11 44,09 22,68
30 Ш1 294 200 8 12 56,76 17,62
30 Ш2 300 201 9 15 68,53 14,59
35 Ш1 334 249 8 11 65,23 15,33
35 Ш2 340 250 9 14 79,63 12,56
40 Ш1 383 299 9,5 12,5 88,58 11,29
40 Ш2 390 300 10 16 106,7 9,375
45 Ш1 440 300 11 18 123,5 8,098
50 Ш1 482 300 11 15 114,2 8,759
50 Ш2 487 300 14,5 17,5 138,4 7,227
50 Ш3 493 300 15,5 20,5 156,0 6,408
50 Ш4 499 300 16,5 23,5 173,7 5,756
60 Ш1 582 300 12 17 136,9 7,304
60 Ш2 589 300 16 20,5 170,6 5,861
60 Ш3 597 300 18 24,5 198,0 5,049
60 Ш4 605 300 20 28,5 225,5 4,435
70 Ш1 692 300 13 20 166,0 6,026
70 Ш2 698 300 15 23 190,3 5,254
70 Ш3 707 300 18 27,5 226,9 4,408
70 Ш4 715 300 20,5 31,5 258,5 3,868
70 Ш5 725 300 23 36,5 294,9 3,391
80 Ш1 782 300 13,5 17 164,6 6,077
80 Ш2 792 300 14 22 191,0 5,234
90 Ш1 881 299 15 18,5 191,4 5,223
90 Ш2 890 299 15 23 212,6 4,704
100 Ш1 990 320 16 21 230,6 4,337
100 Ш2 998 320 17 25 258,1 3,874
100 Ш3 1006 320 18 29 285,7 3,501
100 Ш4 1013 320 19,5 32,5 314,4 3,181

Колонные двутавры (балки двутавровые)
20 К1 196 199 6,5 10 41,30 24,21
20 К2 200 200 8 12 49,81 20,08
25 К1 246 249 8 12 62,52 16,00
25 К2 250 250 9 14 72,30 13,83
25 К3 253 251 10 15,5 80,17 12,47
30 К1 298 299 9 14 86,92 11,51
30 К2 300 300 10 15 93,97 10,64
30 К3 300 305 15 15 105,7 9,457
30 К4 304 301 11 17 105,8 9,454
35 К1 342 348 10 15 109,1 9,168
35 К2 350 350 12 19 136,4 7,330
40 К1 394 398 11 18 146,6 6,822
40 К2 400 400 13 21 171,6 5,827
40 К3 406 403 16 24 200,0 5,000
40 К4 414 405 18 28 231,8 4,314
40 К5 429 400 23 35,5 290,8 3,439

Примечания:
1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.
2. Радиусы сопряжений на готовом прокате не проверяют.
3. Притупление углов полок – до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

Таблица 10. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6)

Обозначение балки Размеры, мм Масса
1 м балки, кг		 Количество метров в тонне

h

b

S

t

Узкополочные двутавры (балки двутавровые)
31 У3А 309 102 6 8,9 28,51 35,07
31 У4А 313 102 6,6 10,8 32,94 30,36
36 У1А 349 127 5,8 8,5 32,88 30,41
36 У2А 353 128 6,5 10,7 39,24 25,49
41 У1А 399 140 6,4 8,8 39,47 25,33
41 У2А 403 140 7 11,2 46,50 21,50
46 У1А 450 152 7,6 10,8 52,30 19,12
46 У2А 455 153 8 13,3 59,82 16,72
46 У3А 459 154 9,1 15,4 68,79 14,54
46 У1В 449,8 152,4 7,6 10,9 52,59 19,02
46 У2В 454,6 152,9 8,1 13,3 60,11 16,64
46 У3В 458 153,8 9 15 67,43 14,83
46 У4В 462 154,4 9,6 17 74,43 13,43
46 У5В 465,8 155,3 10,5 18,9 82,33 12,15
61 У1А 599 178 10 12,8 82,73 12,09
61 У2А 603 179 10,9 15 93,13 10,74

Нормальные двутавры (балки двутавровые)
31 Б1А 310 165 5,8 9,7 38,90 25,70
31 Б2А 313 166 6,6 11,2 44,79 22,33
31 Б3А 317 167 7,6 13,2 52,49 19,05
31 Б1В 303,4 165 6 10,2 40,30 24,81
31 Б2В 306,6 165,7 6,7 11,8 46,13 21,68
31 Б3В 310,4 166,9 7,9 13,7 53,99 18,52
36 Б1А 352 171 6,9 9,8 45,13 22,16
36 Б2А 355 171 7,2 11,6 50,71 19,72
36 Б3А 358 172 7,9 13,1 56,77 17,62
41 Б1А 403 177 7,5 10,9 53,70 18,62
41 Б2А 407 178 7,7 12,8 59,79 16,72
41 Б3А 410 179 8,8 14,4 67,77 14,76
41 Б4А 413 180 9,7 16 75,20 13,30
41 Б5А 417 181 10,9 18,2 85,26 11,73
46 Б1А 457 190 9 14,5 74,46 13,43
46 Б2А 460 191 9,9 16 82,21 12,16
46 Б3А 463 192 10,5 17,7 89,57 11,16
46 Б4А 466 193 11,4 19 96,84 10,33
46 Б5А 469 194 12,6 20,6 106,0 9,432
46 Б1В 453,4 189,9 8,5 12,7 67,39 14,84
46 Б2В 457 190,4 9 14,5 74,55 13,41
46 Б3В 460 191,3 9,9 16 82,29 12,15
46 Б4В 463,4 191,9 10,5 17,7 89,58 11,16
46 Б5В 467,2 192,8 11,4 19,6 98,60 10,14
61 Б1А 603 228 10,5 14,9 102,5 9,753
61 Б2А 608 228 11,2 17,3 114,3 8,750

Среднеполочные двутавры (балки двутавровые)
20 Д1А 207 133 5,8 8,4 26,75 37,39
20 Д2А 210 134 6,4 10,2 31,53 31,72
25 Д2А 258 146 6,1 9,1 32,89 30,41
25 Д3А 262 147 6,6 11,2 38,81 25,77
25 Д4А 266 148 7,6 13 45,07 22,19
25 Д1В 251,4 146,1 6 8,6 31,73 31,52
25 Д2В 256 146,4 6,3 10,9 37,61 26,59
25 Д3В 259,6 147,3 7,2 12,7 43,58 22,95

Широкополочные двутавры (балки двутавровые)
30 Ш2С 298 201 9 14 65,44 15,28
50 Ш2С 488 300 11 18 128,4 7,790

Колонные двутавры (балки двутавровые)
12 КС 125 125 6,5 9 23,80 42,02
15 К1С 150 150 7 10 31,51 31,74
15 К1А 152 152 5,8 6,6 22,62 44,22
15 К2А 157 153 6,6 9,3 30,06 33,27
15 К3А 162 154 8,1 11,6 37,42 26,73
20 К2А 203 203 7,2 11 45,96 21,76
20 К3А 206 204 7,9 12,6 52,24 19,14
20 К4А 210 205 9,1 14,2 59,35 16,85
20 К5А 216 206 10,2 17,4 71,46 13,99
20 К6А 222 209 13 20,6 86,72 11,53
20 К7А 229 210 14,5 23,7 99,48 10,05
20 К4С 200 204 12 12 56,15 17,81
25 К1АС 246 256 10,5 10,7 63,47 15,76
25 К4С 244 252 11 11 64,42 15,52
30 К3С 294 302 12 12 84,51 11,83
31 К1АС 299 306 11 11 79,20 12,63
31 К3АС  308 310 15,4 15,5 111,4 8,980
35 К3С 338 351 13 13 106,2 9,418
35 К4С 344 354 16 16 130,8 7,645
40 К9С 394 405 18 18 167,7 5,962

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.
2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:

А – размеры по ASTM A6;
В – размеры по BS 4;
С – размеры по JIS G 3192.
Балка двутавровая (двутавр) сварная. Сортамент

Рис. 10. Сварной двутавр

Условные обозначения:
h – высота двутавра;
b – ширина полки;
S – толщина стенки;
t – толщина полки.

Таблица 11. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки двутавровой (двутавра) Размеры, мм Теоретическая масса
1 м, кг		 Количество метров в тонне

h

b

S

t
45БС1 444 200 8 12 64,06 15,6
45БС2 460 300 12 20 133,8 7,48
45БС3 448 180 8 14 65,94 15,2
50БС1 482 200 10 16 85,57 11,7
50БС2 482 300 12 16 117,8 8,49
50БС3 500 300 12 25 160,1 6,24
50БС4 510 300 14 30 190,8 5,24
55БС1 551 220 10 18 102,6 9,75
55БС2 547 200 10 16 90,67 11,0
60БС1 577 240 12 16 111,6 8,96
60БС2 585 240 12 20 126,7 7,89
60БС3 585 320 12 20 151,8 6,59
60БС4 595 320 14 25 185,5 5,39
60БС5 605 320 16 30 219,2 4,56
60БС6 597 190 12 16 101,0 9,91
70БС1 685 260 12 20 142,4 7,02
70БС2 685 320 14 20 171,4 5,84
70БС3 695 320 14 25 196,5 5,09
70БС4 705 320 16 30 231,7 4,32
70БС5 725 320 20 40 302,2 3,31
70БС6 692 230 12 16 119,9 8,34
80БС1 791 280 14 18 162,1 6,17
80БС2 815 300 18 30 248,0 4,03
90БС1 895 300 16 20 201,6 4,96
90БС2 927 300 16 36 276,9 3,61
100БС1 995 320 16 25 244,3 4,09
100БС2 1005 320 16 30 269,4 3,71
100БС3 1017 320 20 36 329,2 3,04
120БС1 1280 400 12 20 242,4 4,13
120БС2 1280 450 14 20 277,6 3,60
140БС1 1440 400 12 20 257,5 3,88
140БС2 1440 450 12 20 273,2 3,66
140БС3 1450 500 14 25 350,1 2,86
160БС1 1640 450 12 20 292,0 3,42
160БС2 1640 500 12 20 307,7 3,25
160БС3 1650 500 14 25 372,1 2,69
160БС4 1650 560 14 25 395,6 2,53
180БС1 1800 560 12 25 384,7 2,60
180БС2 1800 500 14 25 388,6 2,57
180БС3 1810 500 14 30 427,8 2,34
180БС4 1810 600 16 30 502,4 1,99
200БС1 2000 560 12 25 403,5 2,48
200БС2 2010 500 16 30 480,4 2,08
200БС3 2010 600 16 30 527,5 1,90

Примечание:
Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

ГОСТ 8239-89: Двутавр стальной горячекатаный

ГОСТ 8239-89: Двутавры стальные горячекатаные

Настоящий стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок.

1. Поперечное сечение двутавров должно соответствовать указанному на чертеже.

h – высота двутавра; b – ширина полки; s – толщина стенки; t – средняя толщина полки; R – радиус внутреннего закругления; r – радиус закругления полки;

Примечание. Уклон внутренних граней полок должен быть 6-12 %.

2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должны соответствовать приведенным в таблице.


N двут.РазмерыПлощадь попер. сечения,Масса 1 м, кгСправочные значения для осей
hbstRrX – XY – Y
неболее ммIx,Wx,ix,Sx,Iy,Wy,iy,
см2см4см3смсм3см4см3см
10100554,57,27,02,512,09,4619839,74,0623,017,96,491,22
12120644,87,37,53,014,711,5035058,44,8833,727,98,721,38
14140734,97,58,03,017,413,7057281,75,7346,841,911,501,55
16160815,07,88,53,520,215,90873109,06,5762,358,614,501,70
18180905,18,19,03,523,418,401290143,07,4281,482,618,401,88
202001005,28,49,54,026,821,001840184,08,28104,0115,023,102,07
222201105,48,710,04,030,624,002550232,09,13131,0157,028,602,27
242401155,69,510,54,034,827,303460289,09,97163,0198,034,502,37
272701256,09,811,04,540,231,505010371,011,20210,0260,041,502,54
303001356,510,212,05,046,536,507080472,012,30268,0337,049,902,69
333301407,011,213,05,053,842,209840597,013,50339,0419,059,902,79
363601457,512,314,06,061,948,6013380743,014,70423,0516,071,102,89
404001558,313,015,06,072,657,0019062953,016,20545,0667,086,103,03
454501609,014,216,07,084,766,50276961231,018,10708,0808,0101,003,09
5050017010,015,217,07,0100,078,50397271589,019,90919,01043,0123,003,23
5555018011,016,518,07,0118,092,60559622035,021,801181,01356,0151,003,39
6060019012,017,820,08,0138,0108,00768062560,023,601491,01725,0182,003,54

Примечания:

  1. Площадь поперечного сечения и масса 1 м двутавра вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см3.
  2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок, указанные на чертеже и в таблице, приведены для построения калибров и на готовом прокате не контролируется.
  3. В таблицах используют обозначения:
    • I – момент инерции;
    • W – момент сопротивления;
    • S – статический момент полусечения;
    • i – радиус инерции.
  4. Двутавры от № 24 до № 60 не рекомендуется применять в новых разработках.
3. По точности прокатки двутавры изготовляют:
  • повышенной точности – Б,
  • обычной точности – В.

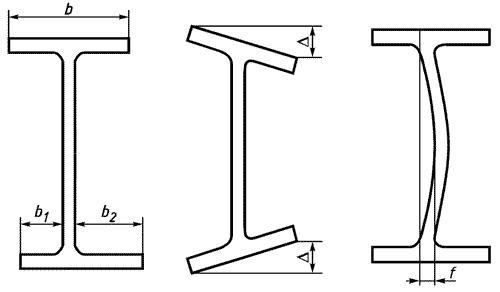

4. Предельные отклонения по размерам и форме поперечного сечения двутавров должны соответствовать приведенным в таблице.

b1 – ширина укороченного фланца; b2 – ширина удлиненного фланца; D – перекос полки; f – прогиб стенки;

Параметр двутавра, показатель качестваРазмерПредельные отклонения при точности прокатки
повышеннойобычной
Высота hДо 140 включ. + 2,0
» 140 » 180 »+2,0+2,5
» 180 » 300 » +3,0
» 300 » 360 »+3,0+3,5
» 360 » 600 »+4,0+4,0
Ширина полки bДо 73 включ. +2,0
»  73 » 90 »+2,0+2,5
» 90 » 135 » +3,0
» 135 » 155 » +3,5
» 155+3,0+4,0
Толщина полки t*До 7,5 включ.-0,4-0,7
»  7,5 » 8,9 »-0,5-0,7
» 8,9 » 10,7 »-0,6-0,8
» 10,7 » 12,3 »-0,7
» 12,3 » 14,2 »-0,8-1,0
» 14,2 » 15,2 »-0,9
» 15,2-1,0-1,2
Перекос полки D при ширине bОт 55 до 190 включ.Не более 0,0125 bНе более
0,02 b
Отклонение от симметричности
d=(b1-b2)/2		До 73 включ. 2,0
»  73 » 90 »2,02,5
» 90 » 135 » 3,0
при ширине b » 135 » 145 » 3,5
» 1453,04,0
ДлинаДо 8 м включ.+40+40
»  8 мК допуску +40 прибавлять по 5 мм на каждый метр длины »  8 м+80
* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

5. Прогиб стенки (f) не должен превышать 0,15.

6. Кривизна двутавра не должна превышать 0,2% длины.

7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для двутавров обычной точности – не контролируется.

8. Профили изготавливают длиной от 4 до 12 м:

  • мерной длины;
  • кратной мерной длины;
  • номерной длины.

    По согласованию изготовителя с потребителем допускается изготовление двутавров длиной свыше 12 м.

    9. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5%.

    По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки двутавра не должно превышать плюс 3, минус 3% для двутавров до № 16 и плюс 2,5, минус 2,5% для двутавров свыше 16.

    10. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

    Высоту двутавра контролируют в плоскости Y-Y.

Купить двутавру металлическую от компании “Металлинвест” вы можете в нашем каталоге.

Двутавр размеры + таблица

Двутавр – это металлическая или деревянная балка, которая имеет определенное сечение. В продажу она поступает в виде Н-образного профиля. Изделия широко используются не только в промышленном строительстве, но и в частном. Чтобы возводимые конструкции и создаваемые перекрытия из двутавровых балок соответствовали требованиям, нужно выяснить особенности двутавров, его вес, конструктивные особенности и размеры.

Особое внимание уделим именно размерам, ведь в продаже можно найти очень много разновидностей этих конструктивных элементов.

Сфера использования металлических изделий


Для начала рассмотрим, где именно их можно использовать. За счет своей особенной формы профиля, двутавровая балка намного жестче и крепче других профилей такого сечения. Жесткость лучше в 30 раз, а прочность в 7 раз. Не зря они используются для следующих целей:

  1. Возведение зданий, мостов, трубопроводов, промышленных складов, для постройки самолетных ангаров, а также других конструкций. Все сводится к тому, что металлоемкость намного эффективней и лучше, чем у обычных горячекатаных балок. Почему? За счет подбора требуемого веса и размера и сечения.
  2. Вторая сфера использования – в качестве элементов перекрытия зданий. К тому же они незаменимы, если нужно возвести колонны, подвесные пути и дорожные эстакады. Но, чаще всего двутавры используются для монтажа каркасов с большими пролетами в промышленном производстве.

В чем их преимущества? Начнем с того, что они намного прочнее других профилей и могут выдерживать колоссальные нагрузки. К тому же готовая конструкция будет иметь меньший вес. На фундамент оказывается меньшая нагрузка, поэтому можно сэкономить немало средств. Радует и большой ассортимент марок изделий. Есть выбор: купить продукцию из высокопрочной стали (они больше напряжены), или же из малоуглеродистой стали (они меньше напряжены). Данная особенность весомо отражается на стоимости, купить их можно дешевле.

Еще некоторые положительные моменты использования

  • огромный запас прочности. Несмотря на свою кажущуюся хрупкость, прочность изделий намного выше за счет продуманной конструкции;
  • идеальная геометрия продукции. Все габариты обусловлены в СНИП и ГОСТ. В ходе эксплуатации они не будут прогибаться и не изменят своих параметров. По словам производителей, даже спустя 100 лет, они останутся такими, как в первые полгода;
  • за счет своей конструкции, прифили очень удобно и просто транспортировать;
  • в отличие от аналогов, установка балок выполняется намного проще.

А еще существенно снижается количество отходов. Их нет вовсе, так как двутавр имеет размеры, которые нужны для строительства. Кроме стандартных габаритов, которые по ГОСТу начинаются от марки 10 и заканчиваются маркой 60, есть возможность сделать индивидуальный заказ, в зависимости от конструкции. По подсчетам специалистов, снижение отходов позволяет сэкономить на строительстве до 15% средств.

Сортамент двутавров


Размер двутавра напрямую зависит от его назначения, вида и других особенностей. Чтобы понять это, нужно немного вникнуть в сортамент изделий.

Исходя из ГОСТ 19425–74, специальный двутавр делается двух видов:

  1. Которым армируют шахтные стволы. Такой профиль имеет отметку «С».
  2. Балки, которые используются для подвесных путей. Они маркируются буквой «М».

Различают два вида балок, с учетом их точности прокатки:

  1. Продукция высокой точности, маркируемые буквой «А».
  2. Продукция обычной точности, маркируемые буквой «В».

В зависимости от пожеланий, размер балок может варьироваться от 4 до 13 м. Это касается сварных изделий:

  • немерной длинны;
  • мерной длины;
  • мерной длины + остаток минимум 5% веса партии;
  • кратной мерной длины.

В зависимости от требований заказчиков, могут быть изготовлены профили с ограниченной длинной (в пределах немерной), а также длиной, превышающей 13 м.

Виды


Двутарвы различают по назначению. Есть 5 видов профилей, которые обладают своими размерами:

  1. Узкополочные балки, ширина которых меньше, чем у обычных. Они маркируются буквой «У».
  2. Стандартные обычные двутавровые балки имеют маркировку «Б».
  3. Балки с широкими полками, которые маркируются буквой «Ш».
  4. Что-то среднее между обычным и широкополочным двутавром – среднеполосный двутавр, который маркируется буквой «Д».
  5. Последняя – колонная балка. Ее особенность в том, что ширина полки примерно идентичная с высотой профиля. Обозначается буквой «Ш».

Обратите внимание! Цифра, которая стоит после буквы, указывает на размер профиля в данной серии (толщина полки и стенки). Если профилеразмер один, то цифру не указывают.

Теперь что касается размеров. Начнем со специальных двутавров, ниже приводится таблица размеров:

Теперь что касается обозначений. Например, двутавр 24М имеет размеры 240:110:8,2;14,0. Что это означает?

  1. h – это высота двутавровой балки.
  2. b – ширина полки двутавра.
  3. s – толщина, которую имеет стенка.
  4. t – средняя толщина полки.

Обратите внимание! Номер двутавра выбран не просто так. Например, двутавр 36М имеет размеры 360:130:9,5:16,0. Название профиля соответствует высоте двутавровой балки.

Различия между горячекатаной и сварной продукцией


Кроме вышеперечисленных отличий, изделия отличаются по методу их изготовления. Есть две большие группы:
  1. Сделанные методом раскатки металла (горячекатаные).
  2. Сделанные методом сваривания.

Какие различия между ними? Начнем с того, что первая группа является абсолютно монолитной. Это позволяет изделиям выдерживать большие нагрузки. А вот сварные профили делаются из 3 частей, сваренных друг к другу (2 полки и стенка). А вот и другие отличия:

  • максимальная высота горячекатаных изделий составляет 60 см, в то время как сварные конструкции могут иметь размер от 2 до 4 м;
  • профили, сделанные методом горячей катки, обладают строгим соотношением размеров (полка и стенка). Это касается ширины и высоты стенок. Нестандартная горячекатаная продукция по ГОСТу не производится. А вот что касается сварных изделий, то они могут быть сделаны любого типоразмера. Благодаря этому расход металла при создании уменьшается, а прочностные характеристики – нет.

Размеры


Теперь можно рассмотреть точные параметры изделий. Они четко регламентированы положениями СНИП. Обыкновенные, широкополочные, колонные балки отличаются, поэтому нужно рассмотреть размеры двутавровых балок. Таблица поможет в этом.

Обычные изделия


Начнем с самого первого. Двутавр 10 имеет размеры:

Следом за ней идет балка 10Б1:

Дальше все по нумерации:

Двутавр 12 размеры.

Двутавр 14 размеры.

Двутавр 16 размеры.

Двутавр 18 размеры.

Двутавр 20 размеры.

Двутавр 22 размеры.

Двутавр 24 размеры

Двутавр 30 размеры.

Габариты и особенности остальных изделий можно увидеть из этой таблицы.

Широкополочные балки


Их особенность в полках большого размера. Все виды изделий и их габариты можно увидеть на этой таблице.

Колонные изделия


Выяснить точные габариты профиля и его название поможет таблица внизу.

Рассчитываем вес


Если говорить о строительных работах, то знать табличные данные – это одно, а реализовать все на практике, совсем другое. Если нужно сделать перекрытие этажа или кровли, то важно рассчитать вес, дабы определить нагрузку на фундамент.

Для подсчета веса нужны две составляющие: номер изделия по ГОСТу, и его вес из таблички. Обратите внимание на то, что в ней указан вес всего лишь одного погонного метра изделия. Чтобы выполнить подсчет нужного количества, потребуется умножить эти показатели. Например, у вас есть 3-метровая балка марки 14. Чтобы выполнить расчет, нужно обратиться к табличке. В ней сказано, что вес одного погонного метра составляет 13,7 кг. Осталось умножить метраж изделия на его массу. Выглядит это так: 3*13,7=41,1 кг. Получается, что общая масса 3-метровой балки №14 – 41,1 кг.

Подведем итоги


Двутавровы – это профили, которые имеют продуманную и идеальную форму. Благодаря этому изделия выдерживают огромные нагрузки без изменений по характеристикам, имеют небольшой вес, просты в транспортировке, а их использование помогает сэкономить на строительстве. Профили ужа давно активно используются в Америке, Канаде и других странах. Это позволяет возводить легкие и надежные конструкции. Благодаря таблицам, можно разобраться в многочисленных видах данной продукции, увидеть габариты и другие точные данные. Благодаря тому, что они строго регламентированы, можно получить качественную и идеально точную балку.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

БАЛКА ДВУТАВРОВАЯ

ПРОКАТ СТАЛЬНОЙ СОРТОВОЙ ФАСОННОГО ПРОФИЛЯ.

Двутавры горячекатаные с параллельными гранями полок.

Технические условия.

Rolled steel sections. I-beers with parallel adgus of flanges.

Specifications

СТО АСЧМ 20-93

 Дата введения: 1994-01-01

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает требования к горячекатаным двутаврам из нелегированной и низколегированной стали.

2. НОРМАТИВНЫЕ ССЫЛКИ

ГОСТ 535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия.

ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия.

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия.

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения.

3. СОРТАМЕНТ

3.1 По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:

Б – нормальные с параллельными гранями полок;

Ш – широкополочные с параллельными гранями полок;

К – колонные с параллельными гранями полок.

3.2 Поперечное сечение двутавров должно соответствовать приведенному на чертеже 1.



Чертеж 1

Условные обозначения:

h – высота двутавра;

b – ширина полки;

t – толщина полки;

S – толщина стенки;

R – радиус сопряжения

3.3 Размеры двутавров, площадь поперечного сечения, масса одного метра длины профиля и справочные величины для осей (I – момент инерции, W – момент сопротивления, S – статический момент полусечения, i – радиус инерции) приведены в таблице 1.

Таблица 1

Размеры двутавров, площадь поперечного сечения, масса 1 м длины,

справочные величины для осей

Нормальные двутавры

Про­филь



Размеры профиля, мм

Пло­щадь

сече­ния, см2

Масса

1 м

длины, кг

Справочные величины для осей

h

b

S

t

R

Ix, см4

Wx, см3

Sx, см3

ix, см

Iy, см4

Wy, см3

iy, см

10 Б1

100

55

4,1

5,7

7

10,32

8,1

171

34,2

19,7

4,07

15,9

5,8

1,24

12 Б1

117,6

64

3,8

5,1

7

11,03

8,7

257

43,8

24,9

4,83

22,4

7

1,43

12 Б2

120

64

4,4

6,3

7

13,21

10,4

318

53

30,4

4,9

27,7

8,7

1,45

14 Б1

137,4

73

3,8

5,6

7

13,39

10,5

435

63,3

35,8

5,7

36,4

10

1,65

14 Б2

140

73

4,7

6,9

7

16,43

12,9

541

77,3

44,2

5,74

44,9

12,3

1,65

16 Б1

157

82

4

5,9

9

16,18

12,7

689

87,8

49,6

6,53

54,4

13,3

1,83

16 Б2

160

82

5

7,4

9

20,09

15,8

869

108,7

61,9

6,58

68,3

16,7

1,84

18 Б1

177

91

4,3

6,5

9

19,58

15,4

1063

120,1

67,7

7,37

81,9

18

2,05

18 Б2

180

91

5,3

8

9

223,95

18,8

1317

146,3

83,2

7,42

100,8

22,2

2,05

20 Б1

200

100

5,5

8

11

27,16

21,3

1844

184,4

104,7

8,24

133,9

26,8

2,22

25 Б1

248

124

5

8

12

32,68

25,7

3537

285,3

159,7

10,4

254,8

41,1

2,79

25 Б2

250

125

6

9

12

37,66

29,6

4052

324,2

182,9

10,37

293,8

47

2,79

30 Б1

298

149

5,5

8

13

40,80

32

6319

424,1

237,5

12,44

441,9

59,3

3,29

30 Б2

300

150

6,5

9

13

46,78

36,7

7210

480,6

271,1

12,41

507,4

67,7

3,29

35 Б1

346

174

6

9

14

52,68

41,4

11095

641,3

358,1

14,51

791,4

91

3,88

35 Б2

350

175

7

11

14

63,14

49,6

13560

774,8

434

14,65

984,2

112,5

3,95

40 Б1

396

199

7

11

16

72,16

56,6

20020

1011,1

564

16,66

1446,9

145,4

4,48

40 Б2

400

200

8

13

16

84,12

66

23706

1185,3

663,2

16,79

1736,2

173,6

4,54

45 Б1

446

199

8

12

18

84,30

66,2

28699

1287

725,1

18,45

1579,7

158,8

4,33

45 Б2

450

200

9

14

18

96,76

76

33453

1486,8

839,6

1859

1871,3

187,1

4,4

50 Б1

492

199

8,8

12

20

92,38

72,5

36845

1497,8

853,5

19,97

1581,5

158,9

4,14

50 Б2

496

199

9

14

20

1011,27

79,5

41872

1688,4

957,3

20,33

1844,4

185,4

4,27

50 Б3

500

200

10

16

20

114,23

89,7

47849

1914

1087,7

20,47

2140,3

214

4,33

55 Б1

543

220

9,5

13,5

24

113,36

89

55682

2050,9

1165,1

22,16

2404,5

218,6

4,61

55 Б2

547

220

10

15,5

24

124,75

97,9

62790

2295,8

1301,6

22,44

2760,3

250,9

4,7

60 Б1

596

199

10

15

22

120,45

94,6

68721

2306,1

1325,5

23,89

1979

198,9

4,05

60 Б2

600

200

11

17

22

134,41

105,5

77638

2587,9

1489,5

24,03

2277,5

227,8

4,12

70 Б0

693

230

11,8

15,2

24

153,05

120,1

114187

3295,5

1913,1

27,31

3097,7

269,4

4,5

70 Б1

691

260

12

15,5

24

164,74

129,3

125931

3644,9

2094,9

27,65

4556,4

350,5

5,26

70 Б2

697

260

12,5

18,5

24

183,64

144,2

145913

4186,9

2392,8

28,19

5436,7

418,2

5,44

Широкополочные двутавры

Про­филь



Размеры профиля, мм

Пло­щадь

сече­ния, см2

Масса

1 м

длины, кг

Справочные величины для осей

h

b

S

t

R

Ix, см4

Wx, см3

Sx, см3

ix, см

Iy, см4

Wy, см3

iy, см

20 Ш1

194

150

6

9

13

39,01

30,6

2690

277,3

154,3

8,3

507,1

67,6

3,61

25 Ш1

244

175

7

11

16

56,24

44,1

6122

501,8

279,2

10,43

984,3

112,5

4,18

30 Ш1

294

200

8

12

18

72,38

56,8

11339

771,4

429,5

12,52

1602,9

160,3

4,71

30 Ш2

300

201

9

15

18

87,38

68,6

14210

947,4

529,9

12,75

2033,8

202,4

4,82

35 Ш1

334

249

8

11

20

83,17

65,3

17108

1024,4

563,8

14,34

2834,1

227,6

5,84

35 Ш2

340

250

9

14

20

101,51

79,7

21678

1275,2

706,1

14,61

3650,5

292

6

40 Ш1

383

299

9,5

12,5

22

112,91

88,6

30556

1595,6

880,8

16,45

5575,4

372,9

7,03

40 Ш2

390

300

10

16

22

135,95

106,7

38676

1983,4

1094

16,87

7207,1

480,5

7,28

45 Ш1

440

300

11

18

24

157,38

123,5

56072

2548,7

1412,5

18,88

8110,3

540,7

7,18

50 Ш1

482

300

11

15

26

145,52

114,2

60371

2505

1395,7

20,37

6762,4

450,8

6,82

50 Ш2

487

300

14,5

17,5

26

176,34

138,4

71867

2951,4

1666,7

20,19

7896,4

526,4

6,69

50 Ш3

493

300

15,5

20,5

26

198,86

156,1

83441

3385

1912,8

20,48

9249,7

616,6

6,82

50 Ш4

499

300

16,5

23,5

26

221,38

173,8

95282

3818,9

2161,5

20,75

10603,4

706,9

6,92

60 Ш1

582

300

12

17

28

174,49

137

102717

3529,8

1981,5

24,26

7668

511,2

6,63

60 Ш2

589

300

16

20,5

28

217,41

170,7

126201

4285,3

2439

24,09

9257,4

617,2

6,53

60 Ш3

597

300

18

24,5

28

252,37

198,1

150043

5026,6

2869,9

24,38

11067,3

737,8

6,62

60 Ш4

605

300

20

28,5

28

287,33

225,6

174458

5767,2

3305,6

24,64

12879,3

858,6

6,7

70 Ш1

692

300

13

20

28

211,49

166

172433

4983,7

2814,6

28,55

9022,9

601,5

6,53

70 Ш2

698

300

15

23

28

242,53

190,4

198791

5696

3233,6

28,63

10381,1

692,1

6,54

70 Ш3

707

300

18

27,5

28

289,09

226,9

239032

6761,9

3867,2

28,76

12422,4

828,2

6,56

70 Ш4

715

300

20,5

31,5

28

329,39

258,6

275138

7696,2

4426,7

28,9

14240,2

949,3

6,58

70 Ш5

725

300

23

36,5

28

375,69

294,9

319793

8821,9

5099,5

29,18

16512,3

1100,8

6,63

80 Ш1

782

300

13,5

17

28

209,71

164,6

205458

5254,7

3018,9

31,3

7676,7

511,8

6,05

80 Ш2

792

300

14

22

28

243,45

191,1

253655

6405,4

3644,1

32,28

9928,9

661,9

6,39

90 Ш1

881

299

15

18,5

28

243,96

191,5

292583

6642,1

3861,2

34,63

8278,5

553,7

5,83

90 Ш2

890

299

15

23

28

270,87

212,6

345335

7760,3

4457

35,71

10283,3

687,8

6,16

100 Ш1

990

320

16

21

30

293,8

230,6

446039

9010,9

5234,1

38,96

11517,9

719,9

6,26

100 Ш2

998

320

17

25

30

328,88

258,2

516373

10348,2

5982,6

39,62

13710

856,9

6,46

100 Ш3

1006

320

18

29

30

363,96

285,7

587730

11684,5

6736,2

40,18

15903

993,9

6,61

100 Ш4

1013

320

19,5

32,5

30

400,58

314,5

655449

12940,7

7470

40,45

17828,8

1114,3

6,67

Колонные двутавры

Про­филь



Размеры профиля, мм

Пло­щадь

сече­ния, см2

Масса

1 м

длины, кг

Справочные величины для осей

h

b

S

t

R

Ix, см4

Wx, см3

Sx, см3

ix, см

Iy, см4

Wy, см3

iy, см

20 К1

196

199

6,5

10

13

52,69

41,4

3846

392,5

216,4

8,54

1314,4

132,1

4,99

20 К2

200

200

8

12

13

63,53

49,9

4716

471,6

262,8

8,62

1601,4

160,1

5,02

25 К1

246

249

8

12

16

79,72

62,6

9171

745,6

410,7

10,73

3089,9

248,2

6,23

25 К2

250

250

9

14

16

92,18

72,4

10833

866,6

480,3

10,84

3648,6

291,9

6,29

25 К3

253

251

10

15,5

16

102,21

80,2

12154

960,8

535,4

10,9

4088,6

325,8

6,32

30 К1

298

299

9

14

18

110,80

87

18849

1265,1

694,7

13,04

6240,9

417,5

7,51

30 К2

300

300

10

15

18

119,78

94

20411

1360,7

750,6

13,05

6754,5

450,3

7,51

30 К3

300

305

15

15

18

134,78

105,8

21536

1433,7

806,9

12,64

7104,4

465,9

7,26

30 К4

304

301

11

17

18

134,82

105,8

23381

1538,2

852,8

13,17

7732,3

513,8

7,57

35 К1

342

348

10

15

20

139,03

109,1

31249

1827,4

1001,2

14,99

10541,7

605,8

8,71

35 К2

350

350

12

19

20

173,87

136,5

40296

2302,6

1272,7

15,22

13585,3

776,3

8,84

40 К1

394

398

11

18

22

186,81

146,6

56147

2850,1

1559,3

17,34

18921,9

950,8

10,06

40 К2

400

400

13

21

22

218,69

171,7

66623

3331,2

1936,3

17,45

22412

1120,6

10,12

40 К3

406

403

16

24

22

254,87

200,1

78041

3844,4

2139,9

17,5

26199,5

1300,2

10,14

40 К4

414

405

18

28

22

295,39

231,9

92773

4481,8

2513,2

17,72

31026,2

1532,2

10,25

40 К5

429

400

23

35,5

22

370,49

290,8

120292

5608

3198,6

18,02

37914,2

1895,7

10,12

Примечания

1 Площадь поперечного сечения, масса профиля длиной 1 м и справочные величины вычислены по номинальным размерам. Плотность стали принята равной 7,85 г/см3.

2 Радиусы сопряжений приведены для построения калибра и на готовом прокате не проверяют.

3 Притупление углов полок – до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

3.4 Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1 и 2) должны соответствовать приведенным в таблице 2.



Чертеж 2

Условные обозначения:

b1 – ширина удлиненного фланца;

b2 – ширина укороченного фланца;

D – перекос полки;

f – прогиб стенки;

Таблица 2

Предельные отклонения по размерам и форме поперечного сечения

Параметр

Размеры

Предельные отклонения

Высота, h

до 120 включ.

± 2,0



св. 120 до 380

± 3,0



от 380 до 580

+ 4,0



от580

± 5,0

Ширина полки, b

при высоте, h





до 120 включ.

± 2,0



св. 120

± 3,0

Толщина стенки, S

до 4,4 включ.

± 0,5



св. 4,4 до 6,5 включ.

± 0,7



св. 6,5 до 16,0

± 1,0



от 16,0 до 23

+ 1,5



от 23

± 2,0

Толщина полки, t

до 6,3 включ.

± 1,0



св. 6,3 доо 16,0

± 1,5



от 16,0 до 25

± 2,0



от 25

± 2,5

Длина двутавра, I

до 7000

+ 40



от 7000 до 15000

+ (40+5(1-7))



от 15000

+100

Перекос полки, D

при высоте, h





до 120 включ.

1,0



св. 120 до 290

0,015b, но не более 3,0



от 290

0,015b, но не более 4,0

Смещение полки

при высоте, h



относительно стенки

до 120 включ.

1,5



св. 120 до 190

2,5



от 190 до 290

3,0



от 290 и b до 220

3,0



от 290 и b от 220

4,5

Прогиб стенки, f

при высоте, h





до 120 включ.

1,0



св. 120 до 380

1,5



от 380 до 680

2,0



от 680

3,0

3.5 Двутавры изготовляют длиной:

– мерной;

– мерной с немерной;

– немерной;

– ограниченной в пределах немерной.

3.6 Двутавры мерной длины изготовляют следующие длины, м: 9, 10, 12, 15, 18, 24.

По согласованию потребителя с изготовителем допускается изготовление двутавров иной мерной длины в пределах 8-24 и с интервалом промежуточных размеров 0,1 м.

3.7 При изготовлении двутавров мерной длины с немерной объем двутавров немерной длины не должен превышать:

5% от массы партии – при массе 1 м длины двутавра до 20 кг;

8% от массы партии – при массе 1 м длины двутавра от 20 до 50 кг;

12% от массы партии – при массе 1 м длины двутавра от 50 до 110 кг включ;

20 от массы партии – при массе 1 м длины двутавра св. 110 кг.

3.8 Двутавры немерной длины и длины, ограниченной в пределах немерной, изготавливают от 4 до 24 м.

3.9 Кривизна двутавра не должна превышать 0,2% длины двутавра.

По требованию потребителя двутавры высотой свыше 300 мм изготавливают с кривизной не более 0,1% длины двутавра.

3.10 Косина реза не должна выводить длину двутавра за предельные отклонения по длине.

Длиной двутавра является длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

3.11 По требованию потребителя двутавры изготавливают с регламентированной массой 1 м длины с отклонениями ±4%.

Примеры условных обозначений:

Двутавр нормальный, профиль 20 Б1, класса прочности 345, из стали марки 09Г2С, категории 12 по ГОСТ 19281-89:

Двутавр широкополочный, профиль 30 Ш2, из стали марки Ст3сп категории 5 по ГОСТ 535-88:

Двутавр колонный, профиль 35 К1, из стали С345, категории 3 по ГОСТ 27772-88

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1 Технические требования к двутаврам должны соответствовать стандарту, указанному в заказе: ГОСТ 535, ГОСТ 19281 и ГОСТ 27772.

4.2 Состояние поверхности

4.2.1 Двутавры не должны иметь дефектов поверхности, мешающих дальнейшему применению. На поверхности не допускаются рванины, плены площадью более 1,5 см2, раскатанные загрязнения, трещины, закаты глубиной более 1 мм при толщине элемента профиля до 10 мм и глубиной более 2 мм – при толщине элемента профиля св. 10 мм.

4.2.2 Качество поверхности двутавров может быть улучшено путем удаления дефектов зачисткой или вырубкой с обеспечением плавных переходов (без резких изменений контура). Глубина зачистки (вырубки) не должна превышать:

1 мм – для элемента профиля толщиной до 10 мм;

2 мм – для элемента профиля толщиной св. 10 мм;

4.2.3 На торцах двутавров допускаются забоины в пределах 1/2 фактического отклонения по длине и заусенцы.

По требованию потребителя заусенцы должны быть удалены.

4.2.4 Расслоения на торцах двутавров не допускается.

4.3 Упаковка и маркировка двутавров по ГОСТ 7566 со следующими дополнениями:

4.3.1 По требованию потребителя маркировку двутавров выполняют несмываемой краской цветами, приведенными в приложении.

5 ПРАВИЛА ПРИЕМКИ, МЕТОДЫ ИСПЫТАНИЙ, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 Правила приемки и методы испытаний должны соответствовать стандарту, указанному в заказе: ГОСТ 535, ГОСТ 19281 и ГОСТ 27772.

5.2 Проверку размеров двутавров проводят на расстоянии не менее 500 мм от торца профиля.

5.3 Высоту профиля измеряют по оси Y-Y.

5.4 Толщину стенки измеряют у торца профиля.

5.5 Для контроля механических свойств и испытания на изгиб в холодном состоянии могут быть использованы статистические и неразрушающие методы по методикам, согласованным в установленном порядке

Обозначение

Цвета маркировки

стали

Основные

Дополнительный

Ст0

Красный и зеленый

–

С235

Желтый и коричневый

–

С245

Желтый и

–

Ст3пс

зеленый



С275



Белый

С255

Желтый и

–

Ст3сп

синий

–

С285



Белый

09Г2

Синий и зеленый

–

09Г2Д



–

С345



–

09Г2С



–

С345Д

Синий

Зеленый

09Г2СД



Зеленый

С375



Белый

С375Д



Белый и зеленый

Примечание – Маркировку основными цветами наносят на торцевую поверхность одной из полок двутавра, маркировку дополнительным цветом – на среднюю часть стенки




ГОСТ 8239 89 двутавр стальной – сортамент, балка двутавровая, двутавры горячекатаные стальные

Сортамент ГОСТ 8239 89

Сортамент ГОСТ 8239 89, размеры, масса и количество метров в тонне двутавров стальных горячекатаных

№ балкиРазмеры, ммМасса 1 м балки, кгКоличество метров в 1 тонне, м
hbSt
10100554,57,29,456105,7
12120644,87,311,5486,62
14140734,97,513,6873,09
161608157,815,8962,94
18180905,18,118,3554,50
18а1801005,18,319,9250,20
202001005,28,421,0447,53
20а*2001105,28,622,6944,08
222201105,48,724,0441,60
22а*2201205,48,925,7638,82
242401155,69,527,3436,57
24а*2401255,69,829,4034,02
2727012569,831,5331,71
27а*270135610,233,8829,51
303001356,510,236,4827,41
30а*3001456,510,739,1725,53
33330140711,242,2523,67
363601457,512,348,5520,60
404001558,31356,9617,56
45450160914,266,5015,04
505001701015,278,6412,72
555501801116,592,6610,79
606001901217,8108,09,263

Примечания двутавра:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.

3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;

для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.

Двутавр: виды, производство и применение

Двутавр – это изделие из металла, имеющее особый профиль. Его производят из углеродистых и низколегированных марок сталей. Сфера распространения этого металлического проката огромна. Но чаще всего его можно видеть на строительной площадке, судостроении и мостостроении. Из него делают балки для потолочного перекрытия и используют там, где конструкции необходимо придать жесткость.

Виды и сфера использования

Иногда, описываемое металлическое изделие называют двутавровым швеллером. Но это не совсем правильно. Дело в том, что швеллер имеет П-образную форму. Тогда как у двутавра форма напоминает букву – Н. Такое изделие в разрезе похоже на два швеллера, скрепленные между собой.

ВАЖНО: Т-образный профиль называется тавром. Так как это изделие имеет Н-профиль, то есть две Т, то его называют двутавром.

Изготавливают такой вид проката двумя способами. Самым распространенным является горячекатаный способ. Придание необходимой формы производится на специальных станах. Через которые пропускают разогретую до нужной температуры заготовку. А также такие элементы металлоконструкций изготавливаются сварным способом.

Достоинствами горячекатаного проката являются быстрота производства и получение изделия без сварочных швов. Такие строительные детали устойчивы к различным воздействиям и их можно использовать без дополнительных ребер жесткости и других подобных конструктивных элементов.

С помощью такого вида проката решается сразу несколько проблем, возникающих во время строительства. Главным преимуществом является то, что форма этого профиля позволяет снизить массу конструкции. При этом прочность не только не уменьшиться, но и, напротив, станет больше. Если сравнить двутавр и классическую металлическую балку, то первый в прочности значительно выигрывает.

В основном в промышленности и строительстве применяют двутавры стальные. Для их производства применяют углеродистые или низколегированные стали. Оба типа этой стали хорошо свариваются, но отличаются несколькими параметрами. Например, низколегированная сталь марки 09Г2С, обладает хорошей свариваемостью и отличается тем, что конструкции из нее изготовленные могут работать при температуре — 45 и ниже. Это позволяет выполнять конструкции, которые должны работать на севере и Арктике.

Где используется?

Двутавровая балка (ГОСТ 8239–89) используется в возведении промышленных, общественных и гражданских сооружений. Такой вид металлопроката применяется в качестве элемента:

  • Эстакад.
  • Кровли.
  • Колонн и опор.
  • Перекрытий.

Несущие конструктивные элементы зданий, использующие двутавровые изделия, хорошо себя зарекомендовали в промышленном строительстве. Его используют не только при возведении зданий из железобетона, металлоконструкций или различных блоков, но и при строительстве деревянных сооружений. Такие строительные элементы целесообразно использовать при пролетах больше 7 метров. То есть такого расстояния, когда бетонные конструкции могут не выдержать предполагаемых нагрузок.

При возведении мостов или надземных переходов без двутавровых изделий не обойтись. Такой элемент подвесных конструкций хорошо справляется с повышенными вертикальными нагрузками.

При использовании такого вида стального проката можно облегчить массу сооружения. Что позволяет сократить затраты на строительство. Прочность расположенных рядом двутавровых балок суммируется, а размещенных друг на другом увеличивается в четыре раза.

При выборе такого материала для строительства необходимо учесть следующие параметры конструкции:

  • Высота. Расстояние между двумя полками Н-профиля.
  • Ширина. Расстояние от основания до конца полки.
  • Толщина стенок. Этот параметр рассчитывается по основанию изделия (часть между полками). От толщины стенки зависит несущая способно и прочность.
  • Средняя толщина полки. Так как полки горячекатаного двутавра сужаются к основанию, то при расчетах используют среднюю толщину полки. Для этого от ширины полки отнимают толщину стенки и делят на 4.
  • Радиус внутреннего закругления. Образованное с помощью примыкания полки закругление. Берет на себя большую нагрузку. Он него зависит прочность и жесткость изделия.
  • Полка примыкает к стенке не под прямым углом. Радиус, образованный в месте примыкания, увеличивает прочность изделия.

Производятся такие виды стального проката по разработанным нормативным документам. В них прописываются требования к химическому составу материала, параметрам и допустимым отклонениям от нормы. Существует несколько видов таких изделий, что существенно расширяет сферу их использования.

Изготовления такого стального проката происходит по ГОСТу 8239—89. В этом нормативном документе указывается расстояние между полками и высота стенок. Это указывается в маркировки материала. Из нее так же можно узнать:

  • Расположение (уклон) внутренних граней.
  • Способ производства (раскатка на стане или сварка).
  • Прочность (обычная или повышенная).

Обозначение двутавровых балок

В конструкторской документации для обозначения двутавров применяют следующую надпись:

Двутавр Б10 ГОСТ 8239–89/Ст3сп 4 ГОСТ 535–2005

Что можно понять из этого обозначения?

1.В конструкции должен быть использован двутавр нормальный.

2.Высота которого равна 100 мм.

3.Для его изготовления была использована сталь Ст3сп 4 ГОСТ 535—2005.

Если в конструкции должен быть использован двутавр колонный, то вместо индекса Б, должен быть использован индекс К.

Сортамент двутавров

У классического двутаврового профиля (ГОСТ 8239-89) уклон внутренних граней — 6—12%:

Широкополочные двутавры изготавливаются по ГОСТ 26020-83. Такой прокат с параллельным расположением полок делится на:

  • Нормальные балочные. Маркируются буквой «Б». Они выпускаются с высотой до 1 метра и шириной до 320 мм. Считаются универсальными.
  • Широкополочные. Маркируются буквой «Ш». Высота до 1 метра, ширина до 400 мм. Используются в конструкциях лестниц и перекрытий мостов.
  • Колонные. Маркируются буквой «К». Ширина полки не сильно отличается от высоты профиля. Имеют увеличенные по толщине полки.
  • Дополнительные. Маркируются буквой «Д». Ширина может быть в диапазоне этого показателя у широкополочных и нормальных двутавров. Применяется для строительства особых конструкций.

Все размеры профилей вы можете посмотреть по нашему сортаменту двутавров оформленного в виде адаптивных таблиц.

Производители такого проката выпускают его с длиной до 12 м. Но технически, можно осуществить выпуск балок большей длины.

Сварные изделия такого типа производятся согласно ТУ У 01412851.001—95. Согласно этому нормативному документу существует несколько видов таких материалов. Они делятся по используемой стали и высоте профиля.

Что надо учитывать при расчёте двутавровой балки

Для минимизации отходов и облегчения конструкции необходимо грамотно выполнить расчет. Такие расчеты можно выполнить самостоятельно, а можно заказать в проектном бюро.

Расчет выполняют на основании следующих данных:

  • длина пролета, в котором планируется использовать балку;
  • размер нагрузки — нормативной и расчетной;
  • расчетное сопротивление, по умолчанию его принимают равным 210 МПа;
  • необходимо рассчитать момент осевого сопротивления.

Получив результаты расчетов можно подобрать необходимый тип профиля по таблице сортамента двутавров.

Но, проектировщик должен учитывать и то, что двутавровые балки очень плохо работают на скручивание, в сравнении с балкой круглого сечения.

Производство сварного двутавра

Сварные изделия производятся из листового металла. Качество готовой балки зависит от используемого для ее производства сварного оборудования. Во время производства проводятся следующие операции:

  • Раскройка стальных листов на станках с ЧПУ (реже для этого используется оборудование для термической резки).
  • Сварка заготовок на автоматизированных линиях с использованием гидравлических прижимов.
  • Правка изделия для придания прописанной геометрии.

ВАЖНО: Двутавры, изготовленные с применением устаревшего оборудования из малоуглеродистых марок стали, приводят к тому, что такие строительные элементы имеют низкие эксплуатационные характеристики. Изготовленные на современном оборудовании сварные балки не уступают по своим свойствам горячекатаным аналогам. При правильной технологии их изготовления они помогут добиться необходимых условий для строительства всех видов зданий и конструкций.

Использование сварки при производстве таких металлических изделий позволяет изготовить балки с различной шириной и толщиной полок. Заказчик может получить сварной двутавр определенной длины, с уже готовыми для крепежа конструкции отверстиями и вырезами.

Двутавровые швеллеры обладают универсальными характеристиками:

  • Оптимальная для расхода материала форма.
  • Высокие показатели по прочности.
  • Параметры прописаны в стандартах и ТУ.

Недостатками горячекатаных металлоконструкций такого рода являются:

  • Низкая устойчивость к скручиванию (этот показатель по сравнению с балкой круглого сечения ниже в 400 раз).
  • Сложность изготовления больших размеров и их дефицит на рынке.
  • Большая металлоемкость производства.

Большинство размеров горячекатаных двутавров можно приобрести в день покупки. Сварные элементы чаще всего производятся под заказ. Поэтому приходится выжидать время пока изготовитель закончит работу над вашими балками.

В каких элементах конструкции применяется?

Такие металлические изделия с каждым днем открывают новую сферу использования. Спрос на них побудит производителей совершенствовать процесс создания балок. Сегодня они используются не только в многоэтажном, но и в частном строительстве.

Двутавровые конструкции хорошо переносят сопротивление на изгиб. Их целесообразно включать в конструкции несущих элементов:

  • Колонн.
  • Элементов перекрытия.
  • Подвесных путей.
  • Конструкции рам вагонов, автомобилей и специальной техники.
  • Каркаса шахт и тоннелей.

В конструкциях средненагруженных ферм используется широкополочный двутавр. Для того чтобы снизить себестоимость постройки без уменьшения прочности сооружения необходим точный расчет и выбор балок. Доверить такую процедуру необходимо профильным архитектурным или конструкторским фирмам. Специалисты этих бюро проведут расчет согласно:

  • Нормативной нагрузке (используется соответствующий ГОСТ).
  • Количества элементов, использующихся в одной балке.
  • Усредненное значение сопротивления (согласно марке стали).

При использовании перекрытий из балок такого профиля в качестве опоры служат железобетонные, металлические или кирпичные колонны и стены. Монтаж опалубки и возведение опор производится с использованием измерительного оборудования. Двутавры монтируются на опоры так, чтобы они заходили на опору минимум на 20 см.

При необходимости стыковки элементов используется требование СП 16.13330.2011. В нем прописывается три способа такой процедуры:

  • Сваркой встык заранее профрезерованных торцов.
  • Накладок на болтовых или сварки.
  • Фланцев и болтов.

Двутавровая балка соединяется с колонной болтами. Установка производится с помощью временных соединений, которые затем заменяются основными. После установки такой балки ее необходимо защитить от коррозии. Для этого используются специальные лакокрасочные составы. Пока основное крепление не будет установлено, эксплуатировать балку запрещено. Конструкции с использованием таких элементов отличаются высокой надежностью и долговечностью.

Немного экономики

В странах бывшего СССР работает порядка 20 производств, которые заняты на производстве металлопроката. Следует отметить, что на долю двутавровых балок приходится более половины номенклатуры, выпускаемой продукции. Это вызвано тем, что именно двутавры обладают универсальными параметрами, в отличие от других форм. Кроме того, они обладают более оптимальной формой с точки раскроя.

Это позволяет снизить расходы на производство металлических конструкций.

ГОСТ 8239-89: Двутавры стальные горячекатаные

Балки двутавровые, или как их еще называют, двутавры — стандартный профиль из чёрного металлопроката, напоминающий в сечении букву «Н». Их изготавливают методом горячей прокатки из стальной заготовки. Длина колеблется между 4-мя и 12-ю метрами, а высота — 10-100 см. Балка двутавровая (длина 6м) – часто применяемый металлопрокат. Эти крепкие конструкции из металла с внушительным весом применяют в перекрытиях промышленного и гражданского строительства, массивных колонных металлоконструкциях, сооружениях для мостов, опор, подвесных путей и другое. К примеру, вес одного метра с параллельными гранями полок №20 Б1 составляет 21,3 кг, а значит вес двутавровой балки 12-метровой будет более четверти от тонны – 256 кг. Двутавр длиной 6 метров, также тяжелый, он весит почти 130 кг.

Сортамент двутавровых балок

В зависимости от условий применения и соотношения размеров, двутавры подразделяют на:

  • нормальные, имеющие обозначение Б ;
  • широкополочные, обозначающиеся Ш ;
  • колонные, с обозначением К ;
  • дополнительной серии, имеющие обозначение Д ;
  • нормальные, с обозначением ДБ;
  • широкополочные, с обозначением ДШ.

Сортамент двутавровых балок колеблется в диапазоне от №10 до №100, что соответствует высоте 100-1000 миллиметров с шириной полки от 55 до 320 мм. Толщина стенки при этом может быть от 4,1 до 19, 5 мм и более, в зависимости от ГОСТа, предназначения.

Двутавровая балка размеры

Двутавр имеет размеры от №10,№12,№14,№16,№18,№20… №50 …№80, № 90, №100. Двутавровая балка, размеры №14, №16, №18, №20 являются самыми «ходовыми». Вес такого проката определяется по специальной таблице, он зависит от высоты, толщины стенки, ширины полки, радиуса закругления, прочее.

Балка двутавровая ГОСТ 8239-89

Балки двутавровые гост 8239-89 имеют уклон внутренних граней полок. Сортамент с уклоном внутренних граней полок регламентируется ГОСТом 8239-89. Этот стандарт распространяется на сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок 6-12%. Сортамент колеблется в диапазоне №10 – №60, что соответствует высоте 100-600 миллиметров с шириной полки от 55 до 190 мм. Толщина стенки при этом может быть от 4,5 до 12 мм. Вес двутавра ГОСТ 8239-89 определяется по специальной таблице, к примеру, балка двутавровая ГОСТ 8239 под №10 весит 9,456 кг за метр, в одной тонне этого металлопроката помещается почти 106 метров. А №60 весит 108 кг/метр, и в тонну таких балок входит только чуть более 9-ти метров.

Применение

Главным предназначением стальной балки является усиление надежности и прочности строительных несущих конструкций. Определенные свойства двутавра позволяют металлоконструкции получить гибкость и низкий показатель сжимаемости. Потому повышается сопротивляемость высоким нагрузкам. Она является скелетом сооружения и повышает его жесткость. Эта балка увеличивает прочность и долговечность, срок эксплуатации возводимой конструкции. По жесткости двутавровая балка превосходит уголок и металлический квадратный профиль.

Двутавровые балки используют в разных видах построек, которыми являются опоры для мостов, тоннелей железной дороги. Используется чаще всего в:

  • горной промышленности;
  • строительстве;
  • машиностроении;
  • металлургии и т.д.

Это W-Beam, а не I-Beam … Болван! – Стальной дом

Начнем с наиболее широко применяемой балки для конструкционной стали. W-образные балки, так называемые, потому что они технически известны как широкополочные балки, бывают самых разных размеров: от 4 дюймов до 44 дюймов. Примечание: в описании размеров W-образных балок всегда указывается как высота балки x фунты. на фут балки (например, 8 × 31 имеет высоту 8 дюймов с грузоподъемностью 31 фунт на фут). Эти балки также иногда называют двутавровыми балками, потому что на их стороне поперечное сечение выглядит как заглавная буква H.Когда дело доходит до фактической структуры и формы W-образной балки, есть два компонента, два ключевых компонента формы; есть стенка балки и полки балки. Фланцы – это верхний и нижний (горизонтальные) элементы конструкции, а стенка – это вертикальный элемент, удерживающий два фланца вместе. Каждая из трех частей, составляющих балку, плоская и прямая, с радиусом внутри углов, где каждый соединяется. Эти балки обычно используются в жилом и коммерческом строительстве для перекрытия колонн и поддержки нагрузки здания.Чтобы точно определить, какой размер W-образной балки требуется для вашего проекта, инженер должен провести расчеты, чтобы найти момент инерции , , который совпадает с определенным размером балки. Для каждой глубины балки, которая обычно поднимается с шагом 2 дюйма, существует несколько вариантов, которые несут разные нагрузки, или фунта на фут .

Теперь я знаю, что вы думаете…. Вау! Это было больше информации, чем мне нужно! Но в следующий раз, когда вы будете перестраивать свой дом, строить гараж или участвовать в новом строительстве, вы можете лучше понять структуру, которая поддерживает ваш проект. А как насчет двутавра? Ах да… ..почти забыл.

Итак, если стальные балки, которые каждый ошибочно называет широкополочными балками по неправильному названию, двутавровыми, тогда что, черт возьми, такое двутавр? Двутавры уже редко используются в современном строительстве, если здание не модернизируется. Основная причина успеха W-образных балок – это способ фрезерования этих двух балок. По сути, двутавровые балки изготавливаются путем фрезерования или прокатки стали, что означает, что размер балки ограничен мощностью фрезерного оборудования.С другой стороны, W-образные балки собираются, что позволяет фабрике изготавливать их любого необходимого размера. Что касается конструкции двутавровой балки, то стенка часто намного толще, чем стенка на двутавровой балке, а также намного толще, чем полка на двутавровой балке. У W-образных балок полки обычно толще стенки. Еще одна ключевая особенность двутавровой балки заключается в том, что полки имеют конусообразную форму, а высота перемычки намного превышает ширину полок. По этим двум причинам вырезанная часть буквально выглядит как заглавная буква «I».Двутавровая балка обычно намного легче по весу, что облегчает обращение с ней в некоторых ситуациях.

Итак, чтобы закончить эту тираду … в общем, всегда лучше сначала поговорить с инженером, прежде чем пытаться определить размер стальной балки, но есть вероятность, что если вы ищете конструкционную стальную балку, вы ищете широкую – фланцевая балка или двутавровая балка… не двутавровая балка.

Основы стальной балки

– Как купить стальную балку

Оставить комментарий

Балки из углеродистой стали бывают самых разных форм и спецификаций, чтобы соответствовать бесчисленным промышленным применениям.В Continental Steel & Tube мы знаем, что может быть сложно ориентироваться в бесчисленном множестве вариантов балок, чтобы найти правильный вариант для вашего конкретного проекта. Однако вы можете сузить выбор просто и легко, сосредоточив внимание на ваших основных требованиях. Обычно сюда входят такие элементы, как форма, сорт и размер.

Балки из углеродистой стали бывают разных форм. Форма балки влияет на ее прочность, вес и конечную стоимость. В большинстве случаев требуются широкополочные балки, которые также неоднозначно называются двутавровыми балками, двутавровыми балками или W-балками.Балки с широкими полками характеризуются широкими полками по обе стороны от стенки. В редких случаях для некоторых проектов требуется стандартная американская балка, также известная как S-образная двутавровая балка, которая имеет изогнутый профиль. Балки с широкими полками и стандартные американские балки доказали свою способность выдерживать изгибающие и поперечные нагрузки и широко используются в строительной отрасли.

Следующее соображение – оценка. Большинство заводов производят широкополочные балки в соответствии с двойной спецификацией ASTM A992 и A572 GR 50.ASTM A992 является новым отраслевым стандартом и требует, чтобы балки из углеродистой стали были изготовлены из более прочного материала, чем раньше. В результате реже встречаются широкие фланцевые балки со старой спецификацией ASTM A36. Некоторые заводы могут по-прежнему предлагать S-образные двутавровые балки с этой спецификацией сегодня, но они постепенно сокращаются в пользу балок с более новым и прочным стандартом.

Последняя важная проблема – размер. Размер широкой полочной балки следует за буквой W. После размера следует номер сечения, который дает вам номинальную глубину.Затем идут фунты на линейный фут балки, а затем длина. Например, балка размером W12 x 50 x 40 имеет высоту 12 дюймов, вес 50 фунтов на линейный фут и длину 40 футов; согласно цифрам, эта балка будет весить 2 000 фунтов. Таким же образом можно определить размер двутавровой балки S-образной формы. Единственное отличие состоит в том, что буква W заменяется буквой S, чтобы обозначить другой профиль балки. Понимание системы размеров стальных балок поможет вам рассчитать вес и стоимость единицы.

Найти наиболее подходящую балку для проекта может быть непросто. Компания Continental Steel & Tube составила список стандартных размеров широкополочных балок и двутавровых балок S-образной формы, которые вы можете легко загрузить с нашего сайта.

Как специалисты в этой области, мы можем предоставить вам более редкие и большие балки и доставить их прямо на вашу строительную площадку. Наши дополнительные услуги включают резку по длине, горячее цинкование, грунтовку, сварку опорных пластин и прожигание монтажных отверстий.

Свяжитесь с нами сегодня, чтобы обсудить ваши требования к балке и начать реализацию вашего проекта.

Что такое стальная балка? ASTM A36, A709, A992

Знай свою форму – что такое стальная балка?

Стальные балки – это основа нашего общества. На самом деле, когда вы видите нежилое здание, вы окружены конструкционными стальными балками. Знаете ли вы, что современный метод изготовления балок (прокатка из цельного куска стали) был запатентован Альфонсом Хальбоу еще в 1849 году? Фактически, эта конструкционная сталь по-прежнему является предпочтительной конструкционной сталью для сотен тысяч зданий по всему миру.

Форма балки делает ее идеальным выбором для однонаправленной гибки параллельно стенке. Кроме того, горизонтальные полки противостоят изгибающему моменту, в то время как перегородка противостоит напряжению сдвига. Часто называется двутавровой балкой (поскольку, когда она вертикально поддерживает нагрузку, она выглядит как буква «I»), это одна из наиболее эффективных форм для использования. Например, в балке используется наименьшее количество стали на фут для различных применений.

Схема стальной балки

Beam Depth: расстояние от верхней и нижней поверхности стали (см. «A» на диаграмме).
Ширина фланца: ширина верхней и нижней плоских горизонтальных секций («B»).
Толщина фланца: Толщина верхней и нижней плоских горизонтальных секций («C»).
Толщина стенки: толщина вертикальной центральной секции стальной балки («D»).
Радиус скругления: криволинейная часть, где происходит внутренний переход между стенкой и полкой, называется скруглением. Радиус скругления называется радиусом скругления (предоставляется не всегда).

Из чего состоит балка? Во-первых, верхняя и нижняя (плоская, горизонтальная часть) буквы «I» известны как «фланцы».Затем средняя часть (или I) называется «Сеть». Знаете ли вы, что ваша стенка – это то, что сопротивляется усилию сдвига, в то время как фланцы выдерживают большую часть изгибающего момента?

Как заказать стальную балку

Вы знаете, как заказать широкую полку? В качестве примера у вас есть чертеж, сделанный вашим инженером, на котором изображено W27 x 178 и 30 футов в длину. Затем вы звоните местному дистрибьютору металлов (включая Contractors Steel, которая хранит десятки тысяч тонн балок в четырех складских точках на Среднем Западе).Затем вы говорите: «Я ищу 27 @ 178 x 30 футов в длину». Это означает, что вам нужна толщина стенки 27 дюймов (средняя часть I) от конца до конца (что на самом деле составляет 27,81 дюйма от двух внешних краев). Тогда 178 относится к весу на фут балки x 30-футовой детали. Следовательно, этот цельный кусок весит 5340 фунтов (или более 2,5 тонн)!

Если смотреть дальше на балку, ширина полки составляет 14 дюймов, но фактические размеры (при измерении от конца до конца составляют 14 дюймов).085 ».

Толщина этого фланца будет составлять 1,19 дюйма (что можно сделать с помощью стандартной рулетки):

И толщина перемычки (средняя часть I) составляет 0,75 дюйма:

Характеристики стальной балки

В зависимости от области применения вы можете заказать балки со стандартным или широким фланцем в соответствии со спецификацией ASTM. Наиболее распространенным является ASTM A36, который имеет минимальный предел текучести 36 KSI, диапазон растяжения 58-80 и относительное удлинение 21.Кроме того, другие общие характеристики балки включают ASTM A709 и ASTM A992. Фактически, все балки, приобретаемые в сервисном центре, должны сопровождаться MTR или отчетом об испытаниях материалов. MTRs показывают химический состав стали, из которой изготовлена ​​балка. Кроме того, они также обладают свойствами текучести, растяжения и удлинения.

Партнерство с подрядчиками Steel

Знаете ли вы, что когда вы сотрудничаете с Contractors Steel, у вас есть доступ к ВСЕМ нашим технологическим возможностям? Сюда входят:

  • Обработка пластин, включая лазерную и кислородно-топливную
  • Катушка для выравнивания
  • Листогибочный пресс
  • Пиление
  • Angle Master
  • Тройник
  • Листопрокатный
  • и многое другое

В заключение, мы предлагаем полную линейку балок ASTM A36 размером 3 x 5.От 7 до 36 x 231? Свяжитесь с нами сегодня для любого количества!

вам нужно знать больше, чем вы думаете – Практическая архитектура

В Bluebook указаны размеры полых секций, но по причинам, которых я не понимаю, в ней не указаны размеры радиуса углов для секций RHS и SHS. Для этого вам потребуется соответствующая информация о поставщике в Google, например, здесь.

Я оставлю это вам, чтобы узнать, как производятся горячекатаные полые профили, почему у них всегда есть сварной шов и почему квадратные и прямоугольные профили всегда имеют радиус закругления (вот начало).Вы также можете подумать, что бы вы сделали, если бы вам нужна была секция трубы с квадратными углами, а не с радиусом.

Примечание о RSJ

Термин RSJ или стальная балка широко известен и используется, но может сбивать с толку. Обычно он используется в разговорной речи для обозначения стальной балки любой формы. Первоначально он относился к конкретному диапазону балок меньшего сечения для общих строительных целей и имел конический профиль фланца, показанный в верхней части этой стойки.

Некоторые производители все еще производят секции балок, но в большинстве случаев упоминание RSJ часто означает, что речь идет о стандартной стальной балке.

Ваши рисунки

Этот пост появился из-за того, что я заметил на рисунке что-то не так. Это то, что вы можете заметить только тогда, когда немного знакомы с технологией.

По мере того, как вы ближе познакомитесь с методами строительства и производственными процессами и у вас будет больше опыта видеть вещи во плоти, вы интуитивно начнете правильно рисовать вещи. Этот пост призван помочь вам начать этот процесс.

Вы можете спросить, действительно ли это имеет значение. В конце концов, я сказал, что это, вероятно, не привело бы к проблеме на месте ».

Это важно, потому что если я могу заметить, что что-то выглядело не совсем правильно, то другие люди (консультанты, подрядчики, проинформировали клиенты) тоже заметят это. Эти вещи подрывают доверие к вашим чертежам, и важно продемонстрировать, что вы понимаете технологию, которую используете.

В другой ситуации это также могло привести к проблеме.

Сталь Размеры балок | SkyCiv

Наличие хорошего ресурса для размеров двутавровых балок очень важно при проектировании конструкций.Для нас, как инженера-строителя, важно определить секции, которые не только безопасны, но и рентабельны. С помощью приведенной ниже таблицы размеров стальных балок SkyCiv стремится получить бесплатный ресурс, к которому можно будет получить доступ в любое время через браузер. Приведенная ниже таблица размеров стальных балок поможет инженерам-строителям найти подходящий размер и форму, которые вам нужны для вашего проекта. Эти свойства важны при проверке прочности секции, что является само определение конструкции конструкции.

Таблица размеров стальных балок – это интерактивная таблица, в которой перечислены размерные и геометрические свойства сечения. Эти свойства могут помочь инженерам найти желаемый стальной профиль, который они ищут. Просто выберите систему единиц измерения, библиотеку, прежде чем выбирать форму, чтобы отобразить размеры балки этой формы. Библиотека содержит разделы из Австралии, США, Канады, Великобритании и Европы. Программное обеспечение извлекает размеры балки непосредственно из базы данных Structural 3D, которая является основным программным обеспечением для трехмерного структурного анализа платформы SkyCiv, которое также доступно для использования в веб-браузере.Эта информация обычно требует, чтобы пользователь держал под рукой ручные схемы или схемы стальных балок, что может доставлять неудобства, т. Е. Если у пользователя есть копия. Хотя приобретение руководства по стали требует денежных затрат, мы должны еще раз подчеркнуть, что справочная таблица SkyCiv легко доступна здесь бесплатно.

Некоторые из размеров, которые может отображать этот инструмент:

  • Размеры двутавровой балки
  • Размеры S-образной балки
  • Квадрат полый / HSS Размеры
  • Круглые размеры из быстрорежущей стали
  • Ширина балки с широким фланцем
  • Т-образная балка Размеры
  • Размеры каналов
  • Размеры уголков
  • Имперские и метрические размеры балки

Указанные выше размеры стальных секций должны дать пользователю возможность легко получить доступ к свойствам элементов и размерам часто используемых секций в различных библиотеках по всему миру.Мы надеемся, что инженеры найдут ссылки на эти размеры и размеры стальных балок, которые будут полезны для их рабочего процесса. Опять же, в настоящее время существуют размеры и размеры стали для профилей из Австралии, США, Великобритании, Европы и Канады. Если конкретная используемая вами библиотека недоступна, вы можете связаться с нами здесь. Мы открыты для улучшения и расширения нашей базы данных. Еще одним замечательным аспектом этого инструмента является то, что он может преобразовывать размеры балки из метрических в британские и наоборот. Это экономит время инженера при работе с единичными системами и снижает риск ошибки в расчетах.

Свойства сечения, отображаемые в приведенной выше таблице, включая площадь поперечного сечения (A), полярный момент инерции (J), момент площади (Iz, Iy), модуль сечения и постоянную деформации (Iw). Эти результаты чрезвычайно важны при выборе конструкционной стали для конструкций балок и колонн. Это свойства, которые контролируют количество и тип силы, которую может принять стальной элемент.

Здесь, в SkyCiv, у нас есть ряд программного обеспечения (бесплатного и платного), которое позволяет инженерам моделировать и проектировать свои конструкции.Наш калькулятор свободных балок – это простой в использовании калькулятор, который помогает анализировать консольные балки и балки с простой опорой. Вы также можете воспользоваться нашим калькулятором ферм для быстрого анализа 2D ферм. Для небольших 2D-рам вы можете воспользоваться нашим бесплатным калькулятором несущих рам. Для типичных форм нестандартных размеров стали калькулятор свободного момента инерции является хорошим средством для определения их геометрических характеристик и характеристик сечения.

SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облачных вычислений.Как постоянно развивающаяся технологическая компания, мы стремимся внедрять инновации и совершенствовать существующие рабочие процессы, чтобы сэкономить время инженеров в их рабочих процессах и проектах.

Двутавровые балки ｜ Металлопродукция ｜ Продукция ｜ Yamato Steel Co., Ltd.

К началу продукции

Балка двутавровая

Прокат стальной Н-образного сечения. Равная толщина двух параллельных фланцев без конуса на внутренней поверхности. Классифицируются на узкие, средние и широкие, в зависимости от высоты и ширины фланца.

Форма / размеры

Серия с широким фланцем
Классификация
(высота × ширина фланца)		 Стандартное поперечное сечение
Размеры (мм)		 Поперечное сечение
Площадь (см 3 ）		 Масса устройства
(кг / м)
В × Ш т 1 т 2 r
100 × 100 * 100 × 100

6

8

8

 21.59 16,9
125 × 125 125 × 125

6,5

9

8

 30,00 23,6
150 × 150 150 × 150

7

10

8

 39.65 31,1
175 × 175 175 × 175

7,5

11

13

 51,43 40,4
200 × 200 200 × 200
* 200 × 204

8
12

12
12

13
13

 63.53
71,53		 49,9
56,2
250 × 250 * 244 × 252
250 × 250
* 250 × 255

11
9
14

11
14
14

13
13
13

 81,31
91,43
103,9		 63,8
71,8
81,6
300 × 300 * 294 × 302
300 × 300
* 300 × 305

12
10
15

12
15
15

13
13
13

 106.3
118,5
133,4		 83,4
93,0
105,0
350 × 350 * 344 × 348
* 344 × 354
350 × 350

10
16
12

16
16
19

13
13
13

 144,0
164,6
171,9		 113,0
129.0
135,0
400 × 400 400 × 400

13

21

22

 218,7 172,0
Классификация
(высота × ширина фланца)		 Номер ссылки
Второй момент
площади (см 4 )		 Радиус вращения
площади (см)		 Сечение
Модуль упругости (см 3 )
лк ly ix iy zx zy
100 × 100 378 134 4.18 2,49 75,6 26,7
125 × 125 839 293 5,29 3,13 134,0 46,9
150 × 150 1,620 563 6.40 3,77 216,0 75,1
175 × 175 2 900 984 7,50 4,37 331,0 112,0
200 × 200 4,720
4,980		 1,600
1,700		 8.62
8,35		 5,02
4,88		 472,0
498,0		 160,0
167,0
250 × 250 8,700
10,700
11,400		 2,940
3,650
3,880		 10,30
10,80
10,50		 6,01
6,32
6,11		 713,0
860.0
912,0		 233,0
292,0
304,0
300 × 300 16 600
20 200
21 300		 5,510
6,750
7,100		 12,50
13,10
12,60		 7,20
7,55
7,30		 1,130,0
1,350,0
1,420,0		 365,0
450,0
466,0
350 × 350 32 800
34 900
39 800		 11 200
11 800
13 600		 15.10
14.60
15.20		 8,84
8,48
8,89		 1 910,0
2,030,0
2,280,0		 646,0
669,0
776,0
400 × 400 66 600 22 400 17,50 10,10 3 330,0 1,120,0

Средний фланец серии
Классификация
(высота × ширина фланца)		 Стандартное поперечное сечение
Размеры (мм)		 Поперечное сечение
Площадь (см 3 ）		 Масса устройства
(кг / м)
В × Ш т 1 т 2 r
200 × 150 194 × 150

6

9

8

 38.11 29,9
250 × 175 244 × 175

7

11

13

 55,49 43,6
300 × 200 294 × 200

8

12

13

 71.05 55,8
350 × 250 340 × 250

9

14

13

 99,53 78,1
400 × 300 390 × 300

10

16

13

 133.30 105
450 × 300 440 × 300

11

18

13

 153,90 121
500 × 300 482 × 300
488 × 300

11
11

15
18

13
13

 141.2
159,2		 111
125
600 × 300 582 × 300
588 × 300
594 × 302

12
12
14

17
20
23

13
13
13

 169,20
187,20
217,10		 133
147
170
700 × 300 692 × 300
700 × 300

13
13

20
24

18
18

 207.50
231,50		 163
182
800 × 300 792 × 300
800 × 300

14
14

22
26

18
18

 239,50
263,50		 188
207
900 × 300 * 890 × 299
900 × 300
* 912 × 302

15
16
18

23
28
34

18
18
18

 266.90
305,80
360,10		 210
240
283
Классификация
(высота × ширина фланца)		 Номер ссылки
Второй момент
площади (см 4 )		 Радиус вращения
площади (см)		 Сечение
Модуль упругости (см 3 )
лк ly ix iy zx zy
200 × 150 2 630 507 8.30 3,65 271 67,6
250 × 175 6 040 984 10,40 4,21 495 112
300 × 200 11 100 1,600 12.50 4,75 756 160
350 × 250 21 200 3,650 14,60 6,05 1,250 292
400 × 300 37 900 7 200 16.90 7,35 1 940 480
450 × 300 54,700 8,110 18,90 7,26 2,490 540
500 × 300 58,300
68,900		 6,760
8,110		 20.30
20.80		 6,92
7,14		 2,420
2,820		 450
540
600 × 300 98 900
114 000
134 000		 7,660
9,010
10,600		 24,20
24,70
24.80		 6,73
6,94
6,98		 3,400
3,890
4,500		 511
601
700
700 × 300 168 000
197 000		 9 020
10 800		 28.50
29,20		 6,59
6,83		 4,870
5,640		 601
721
800 × 300 248 000
286 000		 9 920
11 700		 32,20
33,00		 6,44
6,67		 6,270
7,160		 661
781
900 × 300 339 000
404 000
491 000		 10,300
12,600
15,700		 35.60
36,40
36,90		 6,20
6,43
6,59		 7,610
8,990
10,800		 687
842
1.040

Узкий фланец серии
Классификация
(высота × ширина фланца)		 Стандартное поперечное сечение
Размеры (мм)		 Поперечное сечение
Площадь (см 3 ）		 Масса устройства
(кг / м)
В × Ш т 1 т 2 r
200 × 100 * 198 × 99
200 × 100

4.5
5,5

7
8

8
8

 22,69
26,67		 17,8
20,9
250 × 125 248 × 124
250 × 125

5
6

8
9

8
8

 31.99
36,97		 25,1
29,0
300 × 150 298 × 149
300 × 150

5,5
6,5

8
9

13
13

 40,80
46,78		 32,0
36,7
350 × 175 346 × 174
350 × 175

6
7

9
11

13
13

 52.45
62,91		 41,2
49,4
400 × 200 396 × 199
400 × 200

7
8

11
13

13
13

 71,41
83,37		 56,1
65,4
450 × 200 446 × 199
450 × 200

8
9

12
14

13
13

 82.97
95,43		 65,1
74,9
500 × 200 496 × 199
500 × 200
* 506 × 201

9
10
11

14
16
19

13
13
13

 99.29
112.30
129.30		 77,9
88.2
102,0
600 × 200596 × 199
600 × 200
* 606 × 201

10
11
12

15
17
20

13
13
13

 117,80
131,70
149,80		 92,5
103,0
118,0
Классификация
(высота × ширина фланца)		 Номер ссылки
Момент второй
площади (см 4 )		 Радиус вращения
площади (см)		 Сечение
Модуль упругости (см 3 )
лк ly ix iy zx zy
200 × 100 1,540
1,810		 113
134		 8.25
8,23		 2,24
2,24		 156
181		 22,9
26,7
250 × 125 3,450
3,960		 255
294		 10,40
10,40		 2,82
2,82		 278
317		 41,1
47,0
300 × 150 6,320
7,210		 442
508		 12.40
12,40		 3,29
3,29		 424
481		 59,3
67,7
350 × 175 11 000
13 500		 791
984		 14,50
14,60		 3,88
3,96		 638
771		 91,0
112,0
400 × 200 19 800
23 500		 1,450
1,740		 16.60
16.80		 4,50
4,56		 999
1,170		 145,0
174,0
450 × 200 28 100
32 900		 1,580
1,870		 18,40
18,60		 4,36
4,43		 1,260
1,460		 159,0
187.0
500 × 200 40,800
46,800
55,500		 1,840
2,140
2,580		 20,30
20,40
20,70		 4,31
4,36
4,46		 1,650
1,870
2,190		 185,0
214,0
256,0
600 × 200 66,600
75,600
88,300		 1,980
2,270
2,720		 23.80
24,00
24,30		 4,10
4,16
4,26		 2,240
2,520
2,910		 199,0
227,0
270,0

1. При заказе указывайте фактические размеры (В × В × т 1 / т 2 × длина).
2. Размеры, отмеченные *, не прокатываются постоянно, поэтому обращайтесь к нам при заказе.
3. Пожалуйста, сообщите нам заранее о сроках выполнения работ и технических характеристиках (гибка, дробеструйная обработка и т. Д.).
4. Стандартная длина 6 м и более с шагом 500 мм до 24 м, но для заказов более 15 м
пожалуйста, поговорите с нами перед заказом.

Как оцениваются стальные балки?

По сравнению с деревом конструкционная сталь имеет более широкий диапазон прочности и более высокую степень соответствия, что делает их полезными в строительных проектах.Несущие характеристики гарантированы международными стандартами, что означает, что дизайнеры могут полагаться на указанные размеры, вес и другие характеристики в своих проектах.

Применение стальных балок

Конструкционная сталь также является легко адаптируемым компонентом для строительства. Сталь легко модифицируется, чтобы обеспечить изготовление структурных элементов по индивидуальному заказу, которых нет на стандартном складе. Сталь часто является наиболее экономичным решением для небольших жилых проектов, крупномасштабного строительства, такого как автомобильные мосты, и для укрепления первоначальной конструкции старых реконструируемых зданий.

Стальные секционные балки

Стальные балки производятся в самых разных конфигурациях. В общем, существует четыре стандартных формы:

• Балки с поперечным сечением, напоминающим букву «I», называемые двутавровыми балками
• Балки с поперечным сечением «H», называемые балками высокого давления
• Канальные балки, чьи поперечное сечение напоминает букву «C».
• Уголки имеют L-образную форму

Внутри каждого из этих стандартных типов варианты различаются размерами поверхностей фланца.Двутавровые балки, обозначенные буквой «W», имеют широкие параллельные полки, тогда как американская стандартная балка, обозначенная буквой «S», имеет наклонные внутренние полки.

В дополнение к вышеперечисленным типам для балок используются стальные трубы круглой или прямоугольной формы. Они обозначены как «Полое сечение» с лидирующей буквой, обозначающей форму:
• C.H.S. – Круглый полый профиль
• S.H.S. – Квадратный полый профиль
• R.H.S. – Прямоугольная полая секция

Стандарты на стальную балку

Глобальные регионы, такие как ЕС, Азия и Америка, разработали различные стандарты в отношении компонентов стальных конструкций.Однако все регионы регулируют конструкционную сталь в отношении ее химического состава, прочности, формы и размера.

В Северной Америке стандарты на конструкционную сталь, разработанные Американским обществом испытаний и материалов, ASTM International, являются нормой. Большинство марок стали имеют прямые эквиваленты в нескольких стандартах. Марка EU S235, например, равна ASTM A283C.

Дополнительная стандартизация проектирования стальных конструкций содержится в Руководстве по стальным конструкциям, опубликованном Американским институтом стальных конструкций.Спецификация двутавровой балки
в США и Канаде

Двутавровые балки

состоят из вертикальной секции, называемой стенкой, плюс два ортогональных фланца сверху и снизу, параллельных друг другу. Эта конфигурация эффективна с точки зрения соотношения нагрузки к весу для обработки изгибающих и поперечных нагрузок в плоскости полотна. Однако они неэффективны при сопротивлении скручивающим напряжениям. Для них лучше использовать балки с полым сечением.

И в Канаде, и в США двутавровые балки определяются по глубине и весу балки на единицу длины.Глубина – это расстояние между внешними поверхностями каждого фланца.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
