таблица размеров, вес по ГОСТ
Содержание
- Различные формы двутавров
- Ассортимент этого прокатного изделия
- Деревянные двутавры

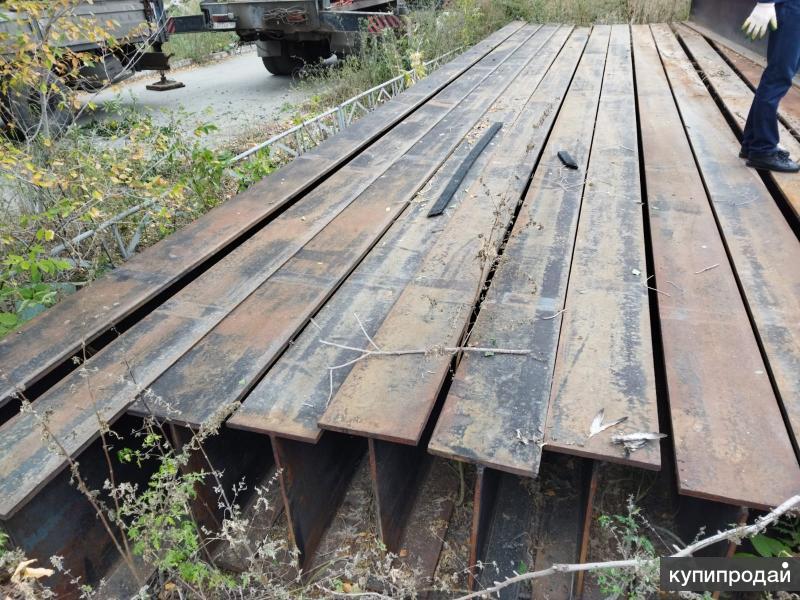

Двутавр, как еще называют двутавровую балку, – это элемент конструкции, который именуют конструктивным или армирующим. Он значительно повышает прочность конструкции – как на сжатие, так и на растяжение. При этом форма, которую представляет собой это прокатное изделие, оказывается куда более прочной, чем, скажем, квадратная конструкция с той же толщиной сечения и из того же материала.
Двутавр – это элемент, широко используемый в строительстве и машиностроении, в разнообразных сложных и тяжелых механизмах. При этом на двутавровую балку ложится, как правило, задача смягчать ту силу давления (или растяжения), которая оказывает воздействие на конструкцию в данном месте. Таким образом, двутавр в большинстве своем является опорным элементом сооружения.
Двутавр имеет отличные показатели надежности и устойчивости к механическим повреждениям самого различного рода, а учитывая их основные качества, металлические двутавровые балки находят себе применение в качестве составной части шахтных перекрытий, в строительстве мостов, в каркасной части высотных зданий.
Применяемый в этой конструкции армирующий элемент предназначен для перераспределения вертикальных и горизонтальных нагрузок.
Читайте также: Характеристики стандартного 6, 7 и 8-волнового шифера
Различные формы двутавров
Запрос, по которому разыскивается в недрах Интернета таблица размеров двутавровых балок, связан с тем, что двутавр – это элемент черного металлопроката, изготавливаемый по государственному стандарту. А значит, его форма и размер полок имеют строго определенные величины, отклоняется от которых только разного рода отбраковка. Кроме непосредственно размеров, эти балки могут подразделяться на группы по форме их граней:
- двутавр с параллельными гранями;
- двутавр с гранями под уклоном.
Изделие с параллельными гранями подразделяется на шесть меньших подгрупп в соответствии уже не с формой, а с размером его полок. Вот эти шесть подгрупп:
- широкополочные;
- среднеполочные;
- нормальные;
- узкополочные;
- колонные;
- сварные.
Все эти изделия металлопроката имеют свою узкую сферу применения, и не могут быть использованы в тех работах, которые не разрешены по ГОСТу.
Двутавр, у которого грани расположены под углом, тоже обладает внутренней классификацией. Под последнюю даже может быть отведена отдельная таблица. Такие балки делятся в первую очередь на две группы: обычные и специальные. ГОСТ 8239 89 определяет параметры для обычных балок с гранями, находящимися под уклоном. Для них уклон между полками двутавровой балки и стенкой составляет от 6 до 12 процентов.
Специальные балки используются для двух основных типов конструкций: для шахт и для подвесных путей. Параметры для обоих случаев прописаны в специальном государственном стандарте 19425-74. Согласно ему, в шахтах могут использоваться двутавровые балки с уклоном полок до 12 процентов, а для строительства подвесных путей используются балки, в которых уклон полок составляет до 16 процентов.
Ассортимент этого прокатного изделия
Основными параметрами для сортировки данного армирующего элемента являются внешние характеристики этого прокатного изделия: высота стенки, толщина и ширина его отдельных составляющих.
Длина двутавровых балок колеблется от 4 до 15,5 м и в зависимости от партии может быть:
- мерной;
- немерной;
- кратной мерной.
Несмотря на то что размеры и все характеристики определяются по государственному стандарту, и всю необходимую информацию может предоставить таблица определенного государственного стандарта, то цена на различные виды двутавровой балки определяется исключительно производителем.
Читайте также: Как самостоятельно сделать чердачную лестницу с люком
Деревянные двутавры
Деревянные двутавровые балки используют в каркасе при строительстве домов. По сравнению с обычными деревянными балками, двутавровые меньше подвержены деформациям в результате усушки дерева, при их использовании реже замечаются сдвиги.
Они более прочны, в них реже возникают трещины, а готовое строение реже скрипит. К тому же использование деревянных двутавров позволяет сократить сроки и расходы строительства.
В представленной здесь таблице указаны размеры и вес металлических двутавров по ГОСТ 8239 72.
| Номер балки | Масса 1м, кг | Номер балки | Масса 1м, кг | Номер балки | Масса 1м, кг |
|---|---|---|---|---|---|
| 10 | 9.46 | 22 | 24 | 33 | 42.2 |
| 12 | 11.5 | 22а | 25.8 | 36 | 48.6 |
| 14 | 13.7 | 24 | 27.3 | 40 | 57 |
| 16 | 15.9 | 24а | 29.4 | 45 | 66.5 |
| 18 | 18.4 | 27 | 31.5 | 50 | 78.5 |
| 18а | 19.9 | 27а | 33.9 | 55 | 92.6 |
| 20 | 21 | 30 | 36.5 | 60 | 108 |
| 20а | 22. 7 | 30а | 39.2 |
Двутавровая балка, вес, размеры, характеристики и таблица
Каждый инженер знает, насколько важна в строительстве двутавровая балка. Она используется при создании различных строений. Именно поэтому следует купить двутавровую балку перед началом возведения конструкции.
Двутавровая балка является металлической конструкцией, форма которой напоминает букву «Н». Она относится к распространенному виду металлопроката. Балки могут быть как универсальными, так и специализированными. Последние применяются в определенной сфере, например, при строительстве мостов.
Небольшой вес балки двутавровой в сочетании с достаточно высокой жесткостью позволяют использовать ее для армирования путей в шахтах, при строительстве железнодорожных туннелей и т.
д. Из нее также формируют несущий каркас при создании больших пролетов.
Особенно необходима балка металлическая двутавровая там, где присутствуют серьезные нагрузки от вертикального воздействия. Поэтому ее часто используют при строительстве мостов и подвесных путей. При производстве монорельсов также применяют двутавровую балку.
Особенностью двутавровой балки является то, что она хорошо поддается резке и сварке. Поэтому она может выступать как элемент дизайна.
Достоинства
двутавровой балкиК числу главных преимуществ двутавровой балки относится:
- Высокая прочность. Благодаря этому достоинству из таких балок можно формировать большие металлоконструкции, которые будут подвергаться серьезным нагрузкам. Используя
- Удобство использования. Двутавровые балки не только просты в монтаже, но также их можно легко обрабатывать при помощи различных инструментов. Это способствует ускорению строительных работ.
- Стабильность. Созданные при помощи двутавровых балок конструкции не станут со временем усаживаться и скрипеть.
Это способствует ускорению строительных работ.Для любого стройматериала вес является одной из важнейших характеристик. От него зависит, где именно будет применяться изделие, и на какие нагрузки оно рассчитано. Все основные значения содержит следующая таблица двутавровых балок.
| Вид профиля | Ширина мм | Высота мм | Толщина полки, мм | Толщина стенки, мм | Кол-во метров в 1 тонне | Масса 1 м длины, кг |
| 10 | 55 | 100 | 7,2 | 4,5 | 105,7 | 9,456 |
| 12 | 64 | 120 | 7,3 | 4,8 | 86,62 | 11,54 |
| 14 | 73 | 140 | 7,5 | 4,9 | 73,09 | 13,68 |
| 16 | 81 | 160 | 7,8 | 5 | 62,94 | 15,89 |
| 18 | 90 | 180 | 8,1 | 5,1 | 54,50 | 18,35 |
| 18а | 100 | 180 | 8,3 | 5,1 | 50,20 | 19,92 |
| 20 | 100 | 200 | 8,4 | 5,2 | 47,53 | 21,04 |
| 20а | 110 | 200 | 8,6 | 5,2 | 44,08 | 22,69 |
| 22 | 110 | 220 | 8,7 | 5,4 | 41,06 | |
| 22а | 120 | 220 | 8,9 | 5,4 | 38,82 | 25,76 |
| 24 | 115 | 240 | 9,5 | 5,6 | 36,57 | 27,34 |
| 24а | 125 | 240 | 9,8 | 5,6 | 34,02 | 29,40 |
| 27 | 125 | 270 | 9,8 | 6 | 31,71 | 31,53 |
| 27а | 135 | 270 | 10,2 | 6 | 29,51 | 33,88 |
| 30 | 135 | 300 | 10,2 | 6,5 | 27,41 | 36,48 |
| 30а | 145 | 300 | 10,7 | 6,5 | 25,53 | 39,17 |
| 33 | 140 | 330 | 11,2 | 7 | 23,67 | 42,25 |
| 36 | 145 | 360 | 12,3 | 7,5 | 20,60 | 48,55 |
| 40 | 155 | 400 | 13 | 8,3 | 17,56 | 56,96 |
| 45 | 160 | 450 | 14,2 | 9 | 15,04 | 66,50 |
| 50 | 170 | 500 | 15,2 | 10 | 12,72 | 78,64 |
| 55 | 180 | 550 | 16,5 | 11 | 10,79 | 92,66 |
| 60 | 190 | 190 | 17,8 | 12 | 9,263 | 108,0 |
Помимо веса, размеры двутавровых балок таблица содержит и на нее стоит ориентироваться при выборе стройматериала.
Следует упомянуть, что горячекатаные изделия имеют высоту 10 до 50 см, а их длина составляет 4-12 метров. По индивидуальному заказу завод может сделать и более длинные балки.
Как и другая металлургическая продукция, двутавровые балки производятся по установленному ГОСТу. Именно в нем заложены основные характеристики, которым должен соответствовать стройматериал. К примеру, в ГОСТ 535-88 указано, какие у балки металлической двутавровой должны быть грани.
Соответствие изделия ГОСТу позволяет строителям быть уверенным, что приобретенная балка выдержит определенные нагрузки. Также из изготовленного по ГОСТу стройматериала будет хорошо формироваться металлическая конструкция.
Самые популярные марки стали для изготовления двутавровых балок
От марки стали зависят прочностные и другие характеристики двутавровой балки. Чаще всего при производстве этих изделий применяются следующие марки стали:
- Сталь 3. Главным ее достоинством является отличная прочность. Конструкции из углеродистой стали отличаются долговечностью и устойчивостью к большим нагрузкам.
- Сталь 09г2с. Она не только прочна, но и имеет хорошую устойчивость к коррозии. Также это марка стали не теряет своих свойств даже при термальных нагрузках.
Главным ее достоинством является отличная прочность. Конструкции из углеродистой стали отличаются долговечностью и устойчивостью к большим нагрузкам.
размеры, вес, характеристики, ГОСТ и область применения двутавровой балки №10
Двутавр 10 – вид фасонного стального металлопроката, изготавливаемый способом горячей прокатки или сварки. Поперечное сечение – в виде буквы «Н», что обеспечивает сочетание высокой прочности и небольшой массы погонного метра. Изделия хорошо работают при сжимающих и скручивающих усилиях. Высота стенки – 100 мм. Внутренние грани полок могут быть параллельны друг другу или располагаться под уклоном.
Особенности производства
Горячая прокатка – массовый способ производства фасонной балки номер 10. Для изготовления этой металлопродукции рядового применения используются заготовки (слябы или квадраты) из «черных» углеродистых сталей обыкновенного качества.
При производстве металлопроката, предназначенного для эксплуатации в сложных условиях, востребованы низколегированные марки. Изделия из стали 09Г2С сохраняют рабочие характеристики в широком температурном интервале, при статических, динамических, вибрационных нагрузках. Для повышения коррозионной стойкости металлопродукцию покрывают грунтом, грунтом+эмалью, защитным цинковым слоем.
Точность прокатки:
- Б – повышенной точности;
- В – обычной точности.
Длина изделий, поступающих в продажу, – 4-12 м. По желанию потребителя металлопрокат может иметь другую длину.
Горячекатаный двутавр 10 с уклоном внутренних граней полок
ГОСТ 8239-89 регламентирует производство двутавра номер 10 с уклоном внутренних граней полок, угол уклона находится в диапазоне – 6-12%. Утолщения во внутренних углах обеспечивают повышенные характеристики прочности и жесткости.
Основные области применения этой металлопродукции:
- строительство зданий различного назначения – устройство перекрытий и покрытий зданий, изготовление ферм;
- мостостроение;
- изготовление и монтаж опорных металлоконструкций.
Размеры двутавра и другие характеристики двутавровой балки 10 с параллельными гранями полок
Металлопрокат производят в соответствии с ГОСТом 26020-83 и СТО АСЧМ 20-93. В маркировке металлопродукции указывается номер, равный высоте в сантиметрах, буква, обозначающая серию и номер исполнения. Б – нормальная серия, 1 – номер исполнения.
Параллельные грани полок обеспечивают удобное сопряжение балки по внутренним поверхностям с изделиями прямоугольного сечения. Изделия удобны при прокладке по плоским поверхностям.
Области применения:
- жилое и индустриальное строительство;
- мостостроение – в качестве диагональных связей;
- сооружение опор.
Таблица размеров и веса 1 м двутавра номер 10
|
Нормативный документ |
Наименование |
Высота стенки, мм |
Толщина стенки, мм |
Ширина полки, мм |
Толщина полки, мм |
Масса 1 м, кг |
Количество метров в тонне |
|
ГОСТ 8239-89 |
10 |
100 |
4,5 |
55 |
7,2 |
9,46 |
105,71 |
|
ГОСТ 26020-83 и СТО АСЧМ 20-93 |
10Б1 |
100 |
4,1 |
55 |
5,7 |
8,1 |
123,46 |
Табличная масса погонного метра двутавра 10 определяется по номинальным размерам и средней плотности стали – 7850 кг/м3.
Сварная двутавровая балка 10
Эта металлопродукция менее популярна, по сравнению с горячекатаной. Ее сортамент может соответствовать ГОСТу 26020-83 (СТО АСЧМ 20-93) или конструкторской документации. Преимуществом таких металлоизделий являются возможности изготовления профиля с переменными значениями стенки, использования двух видов стали в одной балке, перфорации стенки. Сварная балка часто применяется в архитектурных конструкциях сложных форм.
