Изделия применяются в металлических конструкциях, где не действуют высокие скручивающие нагрузки. Двутавровые балки наши клиенты могут купить с доставкой до своего объекта. Мы осуществляем продажу по массе или длине (в погонных метрах), выполняем порезку по размерам и доставку точно в срок на объект заказчика. Сварная балка изготавливается из штрипса. Что такое двутавровая балка. Размеры сечения определяются ГОСТом. Такой профиль обеспечивает высокие прочностные характеристики при сравнительно низких показателях удельного веса.
Номер стального горячекатаного двутавра означает длину его стенки в сантиметрах. Соотношения сторон и длина определяются ТУ, внутренними стандартами предприятий-производителей. Металлические двутавровые балки этого вида изготавливаются методом автоматической сварки под слоем флюса. По жесткости двутавровая балка в 30 раз превосходит квадратный профиль с аналогичной площадью сечения. Двутавровая балка – это фасонное изделие, поперечное сечение которого представляет собой повернутую на 90° букву Н. Предприятия-производители выполняют порезку двутавра на стандартные длины (мерные и кратные мерные).
Продукция проходит многопроходную прокатку и правку, характеризуется точностью размеров. Изделия имеют параллельные или скошенные внутренние грани полок. Профиль сварного двутавра рассчитывается исходя из величин и направлений прилагаемых нагрузок. У нас вы можете приобрести стальные двутавровые балки любого типоразмера, изготовленные по ГОСТ 8239-89 и ТУ У 01412851.001-95. Продукция производится из конструкционных углеродистых и низколегированных сталей обычного качества типа Ст3, 09Г2С и других. Наши менеджеры позвонят для уточнения деталей. Комплексный поставщик металлопроката в Москве и Московской области ООО ТДМ реализует сварные и горячекатаные двутавровые балки производства мировых и российских металлургических предприятий.
Тавр двутавр швеллер
Горячекатаная балка изготавливается на прокатных станах из квадратной заготовки – блюмса. Листовая заготовка проходит предварительную правку и фрезеровку торцов. Примеры использования двутавровых балок: колонны и горизонтальные балки мостов, металлоконструкции общественных и промышленных зданий, производство автомобилей и тяжелой спецтехники, вагоностроение. Балка двутавровая. Чтобы заказать стальной двутавр, отправьте заявку с сайта ООО ТДМ.
Смотрите также
Швеллер или двутавр цена
По ГОСТу двутавровые балки делятся на: нормальные, широкополочные, узкополочные, среднеполочные, колонные, монорельсовые. Для выбора необходимого вам…
Тавр двутавр швеллер фото
Смотрите картинки двутавров , не делайте ошибок при выборе металла, отправляйте заявки на электронную почту и покупайте стальную балку в компании…
Двутавр это балка или швеллер
Металлические профили сильнее, но обойдутся дороже. Балки с уклоном используют, когда нужен надежный каркас для высоконагруженной конструкции. Эту…
Балка швеллер двутавр
В зависимости от нужд потребителя, длина может варьироваться. Балка двутавровая. Свойство, определяющее возможность такой функциональности — это работа…
Швеллер или двутавр
Несмотря на массу достоинств двутавровой балки, в сравнении со швеллером этот продукт является более дорогостоящим. Такой металлопрокат нередко…
trastmetal.ru
Балка стальная двутавровая и тавровая от ООО УралКомплектМ Москва
Балка, или двутавр – еще один скромный труженик строительства, как и арматура, несет на себе колоссальные нагрузки, снимает и перераспределяет нагрузки на здания и сооружения, при этом, обычно, двутавровая балка перекрытия не видна обывателю закрытая другими перекрытиями. Ее применяют для возведения сложных промышленных конструкций, сооружений, например мостов, и в гражданском строительстве.
Специальные типы двутавра применяются в автомобильной промышленности, для производства машин и различных агрегатов, тяжелой техники. Балка двутавровая широкополочная широко применяется в строительстве.
Продукт современного производства балки-двутавр разнообразен и по материалу изготовления, и по форме, о чем мы и попробуем рассказать дальше. Её прочность дает возможность широко применять её в строительстве. Потому что это универсальное средство для сооружения различных построек, при этом экономичное и по способам обработки, и по массе получаемых зданий. Сортамент двутавровых балок определяется так же ГОСТ 19425-74
Вообще говоря, двутавроая балка - это брус, имеющий разное сечение, принимающий на себя и передающий нагрузки. Обычно вертикальную, но иногда и горизонтальную нагрузки (сейсмологические условия, ветер при определенной высоте зданий), балка передает фундаментным основаниям, через несущие конструкции - подвесы, стены, колонны. Свойство, определяющее возможность такой функциональности - это работа на изгиб.
Под этим термином чаще всего подразумевают двутавр, но существуют, так же: тавровая, полая, угловая и балка-швеллер.
Балка двутавровая
Наиболее часто используемая балка двутавровая(или двутавр) имеет «н» образный профиль в разрезе, или две соединенные буквы т. Профиль в виде буквы т называют тавром. От сюда и называние "двутавровая" – две тавровые.
Двутавр разделяется по форме полок, которые могут быть параллельны друг другу (балка согласно ГОСТ 26020-83) или быть с уклоном (согласно ГОСТ 8239-89).
С параллельными гранями полок балка маркируется следующим образом:: "б" нормальная, "к" колонная, "ш" - широкополочная.
Балка с уклоном граней полок, который может составлять от шести до двенадцати процентов, в свою очередь имеет два вида - обычный и специальный. Специальная с маркировкой "м" применяется для возведения подвесных путей. В сфере добычи полезных ископаемых, автомобилестроении и производстве прочих агрегатов часто применяется специальный балочный прокат с маркировкой "с".
Длина стандартной балки может быть мерной - от 400 мм до 12000 мм, немерной и кратной. Специальные имеет мерную длину - от 400 мм до 13000 мм, а также имеют такие стандарты длины, как: мерная с остатком и кратная мерная с остатков (где остаток не должен превышать пять процентов от массы партии). В зависимости от нужд потребителя, длина может варьироваться.
Параметры точности одинаковы как для стандартных, так и для специальных изделий. Допустимые отклонения составляют от -3 до +5 процентов по весу и 0,2 процента от длины - по кривизне.
Как и прочий металлопрокат, она делится на несколько классов точности. Так для стандартной балки применимы классы точности Б и В, повышенной и обычной, соответственно. Для специальной классы точности А и В - высокой и обычной.
Типов различного металлопроката действительно огромное множество, и выбрать необходимый для ваших нужд помогут менеджеры ООО "УралКомплектМ". Менеджеры помогут и определиться с необходимым типом проката, и минимизировать ваши затраты, сверяя выбранное с параметрами ГОСТов.
| Номер двутавра | Размеры, мм | Вес, кг/м | |||
|---|---|---|---|---|---|
| h | b | s | t | ||
| 20Б1 | 200 | 100 | 5,5 | 8 | 21,3 |
| 25Б1 | 248 | 124 | 5 | 8 | 25,7 |
| 25Б2 | 250 | 125 | 6 | 9 | 29,6 |
| 30Б1 | 298 | 149 | 5,5 | 8 | 32 |
| 30Б2 | 300 | 150 | 6,5 | 9 | 46,78 |
| 35Б1 | 346 | 174 | 6 | 9 | 41,4 |
| 35Б2 | 350 | 175 | 7 | 11 | 49,6 |
| 40Б1 | 396 | 199 | 7 | 11 | 56,6 |
| 40Б2 | 400 | 200 | 8 | 13 | 66 |
| 45Б1 | 446 | 199 | 8 | 12 | 66,2 |
| 50Б1 | 492 | 199 | 8,8 | 112 | 72,5 |
| 50Б2 | 496 | 199 | 9 | 14 | 79,5 |
| 55Б1 | 543 | 220 | 9,5 | 13,5 | 89 |
| 55Б2 | 547 | 220 | 10 | 15,5 | 97,9 |
| 60Б1 | 596 | 199 | 10 | 15 | 94,6 |
| 60Б2 | 600 | 200 | 11 | 17 | 105,5 |
| Номер двутавра | Размеры, мм | Вес, кг/м | |||
|---|---|---|---|---|---|
| h | b | s | t | ||
| 20Ш1 | 194 | 150 | 6 | 9 | 30,6 |
| 25Ш1 | 244 | 175 | 7 | 11 | 44,1 |
| 30Ш1 | 294 | 200 | 8 | 12 | 56,8 |
| 30Ш2 | 300 | 201 | 9 | 15 | 68,6 |
| 35Ш1 | 340 | 250 | 9 | 14 | 65,3 |
| 35Ш2 | 340 | 250 | 9 | 14 | 79,7 |
| 40Ш1 | 383 | 299 | 9,5 | 12,5 | 88,6 |
| 40Ш2 | 390 | 300 | 10 | 16 | 106,7 |
| 45Ш1 | 440 | 300 | 11 | 18 | 123,5 |
| 50Ш1 | 482 | 300 | 11 | 15 | 114,2 |
| 50Ш2 | 487 | 300 | 14,5 | 17,5 | 138,4 |
| 50Ш3 | 493 | 300 | 15,5 | 20,5 | 156,1 |
| 50Ш4 | 499 | 300 | 16,5 | 23,5 | 173,38 |
| Номер двутавра | Размеры, мм | Вес, кг/м | |||
|---|---|---|---|---|---|
| h | b | s | t | ||
| 20К1 | 196 | 199 | 6,5 | 10 | 41,4 |
| 20К2 | 200 | 200 | 8 | 12 | 49,9 |
| 25К1 | 246 | 249 | 8 | 12 | 62,6 |
| 25К2 | 250 | 250 | 9 | 14 | 72,4 |
| 25К3 | 253 | 251 | 10 | 15,5 | 80,2 |
| 30К1 | 298 | 299 | 9 | 14 | 87 |
| 30К2 | 300 | 300 | 10 | 15 | 94 |
| 30К3 | 300 | 305 | 15 | 15 | 105,8 |
| 30К4 | 304 | 301 | 11 | 17 | 105,8 |
| 35К1 | 342 | 348 | 10 | 15 | 109,1 |
| 35К2 | 350 | 350 | 12 | 19 | 136,5 |
| 40К1 | 394 | 398 | 11 | 18 | 146,6 |
| 40К2 | 400 | 400 | 13 | 21 | 171,7 |
| 40К3 | 406 | 403 | 16 | 24 | 200,1 |
| 40К4 | 414 | 405 | 18 | 28 | 231,9 |
| 40К5 | 429 | 400 | 23 | 35,5 | 290,8 |
| Номер двутавра | Размеры, мм | Вес, кг/м | |||
|---|---|---|---|---|---|
| h | b | s | t | ||
| 10Б1 | 100 | 55 | 4,1 | 5,7 | 8,1 |
| 12Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,7 |
| 12Б2 | 120 | 64 | 4,4 | 6,3 | 10,4 |
| 14Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,5 |
| 14Б2 | 140 | 73 | 4,7 | 6,9 | 12,9 |
| 16Б1 | 157 | 82 | 4 | 5,9 | 12,7 |
| 16Б2 | 160 | 82 | 5 | 7,4 | 15,8 |
| 18Б1 | 177 | 91 | 4,3 | 6,5 | 15,4 |
| 18Б2 | 180 | 91 | 5,3 | 8 | 18,8 |
| 20Б1 | 200 | 100 | 5,6 | 8,5 | 22,4 |
| 23Б1 | 230 | 110 | 5,6 | 9 | 25,8 |
| 26Б1 | 258 | 120 | 5,8 | 8,5 | 28 |
| 26Б2 | 261 | 120 | 6 | 10 | 31,2 |
| 30Б1 | 296 | 140 | 5,8 | 8,5 | 32,9 |
| 30Б2 | 299 | 140 | 6 | 10 | 36,6 |
| 35Б1 | 346 | 155 | 6,2 | 8,5 | 38,9 |
| 35Б2 | 349 | 155 | 6,5 | 10 | 43,3 |
| 40Б1 | 392 | 165 | 7 | 9,5 | 48,1 |
| 40Б2 | 396 | 165 | 7,5 | 11,5 | 54,7 |
| 45Б1 | 443 | 180 | 7,8 | 11 | 59,8 |
| 45Б2 | 447 | 180 | 8,4 | 13 | 67,5 |
| 50Б1 | 492 | 200 | 8,8 | 12 | 73 |
| 50Б2 | 496 | 200 | 9,2 | 14 | 80,7 |
| 55Б1 | 543 | 220 | 9,5 | 13,5 | 89 |
| 55Б2 | 547 | 220 | 10 | 15,5 | 97,9 |
| 60Б1 | 593 | 230 | 10,5 | 15,5 | 106,2 |
| 60Б2 | 597 | 230 | 11 | 17,5 | 115,6 |
| 70Б1 | 691 | 260 | 12 | 15,5 | 129,3 |
| 70Б2 | 697 | 260 | 12,5 | 18,5 | 144,2 |
| 80Б1 | 791 | 280 | 13,5 | 17 | 159,5 |
| 80Б2 | 798 | 280 | 14 | 20,5 | 177,9 |
| 90Б1 | 893 | 300 | 15 | 18,5 | 194 |
| 90Б2 | 900 | 300 | 15,5 | 22 | 213,8 |
| N | Размеры | Площадь попер. сечения, см² | Масса 1 м, кг | |||||
|---|---|---|---|---|---|---|---|---|
| h | b | s | t | R | r | |||
| неболее мм | ||||||||
| 10 | 100 | 55 | 4,5 | 7,2 | 7 | 2,5 | 12 | 9,46 |
| 12 | 120 | 64 | 4,8 | 7,3 | 7,5 | 3 | 14,7 | 11,5 |
| 14 | 140 | 73 | 4,9 | 7,5 | 8 | 3 | 17,4 | 13,7 |
| 16 | 160 | 81 | 5 | 7,8 | 8,5 | 3,5 | 20,2 | 15,9 |
| 18 | 180 | 90 | 5,1 | 8,1 | 9 | 3,5 | 23,4 | 18,4 |
| 20 | 200 | 100 | 5,2 | 8,4 | 9,5 | 4 | 26,8 | 21 |
| 22 | 220 | 110 | 5,4 | 8,7 | 10 | 4 | 30,6 | 24 |
| 24 | 240 | 115 | 5,6 | 9,5 | 10,5 | 4 | 34,8 | 27,3 |
| 27 | 270 | 125 | 6 | 9,8 | 11 | 4,5 | 40,2 | 31,5 |
| 30 | 300 | 135 | 6,5 | 10,2 | 12 | 5 | 46,5 | 36,5 |
| 33 | 330 | 140 | 7 | 11,2 | 13 | 5 | 53,8 | 42,2 |
| 36 | 360 | 145 | 7,5 | 12,3 | 14 | 6 | 61,9 | 48,6 |
| 40 | 400 | 155 | 8,3 | 13 | 15 | 6 | 72,6 | 57 |
| 45 | 450 | 160 | 9 | 14,2 | 16 | 7 | 84,7 | 66,5 |
| 50 | 500 | 170 | 10 | 15,2 | 17 | 7 | 100 | 78,5 |
| 55 | 550 | 180 | 11 | 16,5 | 18 | 7 | 118 | 92,6 |
| 60 | 600 | 190 | 12 | 17,8 | 20 | 8 | 138 | 108 |
Тавровая
–производится согласно техническим условиям. Тавровая балка - удобная форма проката, имеет профиль разреза в виде буквы т. Используется для сварных работ, позволяют заменить сдвоенный уголок. Широко применяется для возведения тепличных, и других конструкций, предполагающих легкость. В настоящее время тавровый прокат больших размеров не производят, заменяя его, при необходимости, разделенными вдоль двутаврами.
Балка - швеллер
Так, в некоторых источниках называют швеллер - это изделие металлопроката, полки которого находятся с одной стороны относительно стенки профиля, образуя, таким образом п – образный профиль разреза.
Существуют так же и другие виды сечения – полая и угловая.
Электросварная балка
Новым поколением двутавровой балки является электросварная балка, которая не уступает ей по характеристикам, но проще в изготовлении и, соответственно, выигрывает у неё в цене.
Маркировка
При маркировке обычно указывают размер и класс балочного проката, например "18к2" - колонная балка класса к2, размер 18. Ассортимент выпускаемых швеллеров приведён в таблице:
| размер | типы |
| 10 | 10 нормальная, 10Б1, 10Б2, 10Б3,10К сварная, 10К1, 10К2, 10К3, 10К4, 10К5, 10М,10Ш1, 10Ш1 сварная, 10Ш2, 10Ш2 сварная,10Ш3, 10Ш4 |
| 12 | 12 нормальная, 12Б1, 12Б2, 12Б3, 12К сварная, 12К1, 12К2, 12К3, 12К4, 12К5, 12М, 12Ш1, 12Ш1 сварная, 12Ш2, 12Ш2 сварная, 12Ш3, 12Ш4 |
| 14 | 14 нормальная, 14Б1, 14Б2, 14Б3, 14К сварная, 14К1, 14К2, 14К3, 14К4 , 14К5, 14М, 14Ш1, 14Ш1 сварная, 14Ш2, 14Ш2 сварная, 14Ш3, 14Ш4 |
| 20 | 20 нормальная, 20Б1, 20Б2, 20Б3, 20К сварная, 20К1, 20К2, 20К3, 20К4, 20К5, 20М, 20Ш1, 20Ш1 сварная, 20Ш2, 20Ш2 сварная, 20Ш3, 20Ш4 |
| 25 | 25 нормальная, 25Б1, 25Б2, 25Б3, 25К сварная, 25К1, 25К2, 25К3, 25К4, 25К5, 25М ,25Ш1, 25Ш1 сварная, 25Ш2, 25Ш2 сварная, 25Ш3, 25Ш4 |
| 30 | 30 нормальная, 30Б1, 30Б2, 30Б3, 30К сварная, 30К1, 30К2, 30К3, 30К4, 30К5, 30М, 30Ш1, 30Ш1 сварная, 30Ш2, 30Ш2 сварная, 30Ш3, 30Ш4 |
| 35 | 35 нормальная, 35Б1, 35Б2, 35Б3, 35К сварная, 35К1, 35К2, 35К3, 35К4, 35К5, 35М, 35Ш1, 35Ш1 сварная, 35Ш2, 35Ш2 сварная, 35Ш3, 35Ш4 |
| 40 | 40 нормальная, 40Б1, 40Б2, 40Б3, 40К сварная, 40К1, 40К2, 40К3, 40К4, 40К5, 40М, 40Ш1, 40Ш1 сварная, 40Ш2, 40Ш2 сварная, 40Ш3, 40Ш4 |
| 45 | 45 нормальная, 45Б1, 45Б2, 45Б3, 45К сварная, 45К1, 45К2, 45К3, 45К4, 45К5, 45М, 45Ш1, 45Ш1 сварная, 45Ш2, 45Ш2 сварная, 45Ш3, 45Ш4 |
| 50 | 50 нормальная, 50Б1, 50Б2, 50Б3, 50К сварная, 50К1, 50К2, 50К3, 50К4, 50К5, 50М, 50Ш1, 50Ш1 сварная, 50Ш2, 50Ш2 сварная, 50Ш3, 50Ш4 |
| 60 | 60 нормальная, 60Б1, 60Б2, 60Б3, 60К сварная, 60К1, 60К2, 60К3, 60К4, 60К5, 60М, 60Ш1, 60Ш1 сварная, 60Ш2, 60Ш2 сварная, 60Ш3, 60Ш4 |
Материал
Выбор материала применяемого для изготовления зависит от ее назначения. Для металлической балки обычно это углеродистая или низколегированная сталь марок 09Г2С. В таблице указаны используемые марки стали и изготавливаемые из них марки:
| 09Г2С | К5 сварн, нормальная, Б1, Б2, Б3, К сварн, К1, К2, К3, К4, К5, М, Ш1, Ш2, Ш2 сварная Ш3, Ш4 |
| 19425-89 | М |
| 3ПС | Б3, М |
| 3СП | К5 сварная, нормальная, Б1, К сварная, К1, К2, К3, К4, К5, М, Ш1, Ш1 сварная, Ш2, Ш3, Ш4 |
| 8239-89 | нормальная |
| Ст3 | нормальная, Б1, Б2, К1, К3, М, Ш1, Ш2, Ш4 |
| СТО АСЧМ 20-93 | нормальная, Б1, Б2, К1, К2, Ш1, Ш2 |
| СТО АСЧМ 20-94 | К1 |
| СТО АСЧМ 20-95 | К1 |
В ООО "УралКомплектМ" всегда в наличии различные виды металлопроката, разобраться в которых Вам помогут наши менеджеры по телефону +7 (495) 212-14-14. Принимаются заказы на специальные виды. Организуем доставку в любой регион России.
www.uralkm.ru
Уголок швеллер двутавр тавр | ТРАСТ МЕТАЛЛ
Сортовой прокат
Листовой прокат
Нержавеющая сталь
Метизы и метсырье
Цветные металлы
Двутавры делятся на: двутавры с параллельными гранями полок : Б – нормальные(20Б, и т.д.), Ш — широкополочные (20Ш и т.д.), К – колонные (20К и т.д.). Минимальный номер двутавра 10, максимальный – 100 (100Б4). Все остальные размеры: ширина полок, толщина стенки и т.д. согласно ГОСТу (указаны в таблице справочника). К данному виду металлопродукции относятся горячекатаные двутавровые балки (двутавры), изготовляемые согласно ГОСТ 535-88 PDF . Например: 40х32х2,5 , где 40 – это расстояние между полками (мм), 32 – ширина полки (мм), 2,5 – толщина стенки (мм). Существуют специальные виды горячекатанного швеллера: швеллер специальный для автомобильной промышленности – ГОСТ 19425-74 PDF (18С, 20С), швеллер специальный для вагоностроения – ГОСТ 5267.1-90 PDF (8В,14В, 18В).
М – для подвесных путей (уклон внутренних граней полок не более 12%): 18М, 24М, 30М и т.д., С – для армирования шахтных стволов (уклон внутренних граней полок не более 16%): 14С. 20С и т.д.. Все, что выше или ниже производится только по спец. заказу заводам-изготовителям. Балка двутавровая. Сортамент швеллера гнутого соответствует: Номер таких швеллеров соответствуют его размеру, выраженному в мм.
Сортамент двутавровых балок с параллельными гранями полок может соответствовать как ГОСТ 26020-83 PDF , так и собственному техническому условию СТО АСЧМ 20-93 Нижнетагильского металлургического комбината, являющегося основным производителем двутавров в России. двутавры с уклоном граней полок : обычные (уклон внутренних граней полок 6-12%) ГОСТ 8239-89 PDF : №10, 12, 14, 16 и т.д., Сортамент таких двутавровых балок соответствует ГОСТ 8239-89 PDF . Размер балки — это расстояние между внешними гранями полок. Балки двутавровые применяются в крупнопанельном, промышленном и гражданском строительстве для перекрытий, колонных металлоконструкций, мостовых сооружений, опор и подвесных путей. Номер швеллера г/к соответствует его размеру (расстоянию между внешними гранями), выраженному в см. Швеллеры стальные горячекатаные. Швеллер — металлическое изделие П — образного сечения. Швеллеры стальные гнутые (равнополочные и неравнополочные) Стальные гнутые швеллеры ( профиль гнутый швеллер ) изготовляют согласно ГОСТ 11474-76 PDF на профилегибочных станках из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.
Уголок швеллер двутавр тавр
К данному виду металлопродукции относится горячекатаный и гнутый швеллер . Визуально гнутый швеллер отличается от горячекатаного скругленным внешним углом. Сортамент таких двутавровых балок соответствует ГОСТ 19425-74 PDF . Швеллер с буквой А в конце номера (14А) это швеллер с уклоном внутренних граней полок, но у него полка шире и, соответственно, вес погонного метра больше, чем у обычного швеллера (без буквы). Данный вид швеллера изготовляют согласно ГОСТ 535-88 PDF с уклоном внутренних граней полок и с параллельными граней полок: 10, 10П и т.д. Балка двутавровая, швеллер. Швеллер получают главным образом из горячей заготовки на сортовых станках.
Номер балки это ее условный размер (высота) в см. Швеллер. Сортамент швеллера стального г/к соответствует ГОСТ 8240-89 PDF . Например: нормальный двутавр 30Б1 – h (высота балки)=296мм, нормальный двутавр 30Б2 – h=299мм. Например: Швеллер №10 – расстояние между гранями такого швеллера равно 10см. Уклон внутренних граней не должен превышать 10%.
Все остальные размеры: ширина полок, толщина стенки и т.д. согласно ГОСТу.
Швеллер двутавр
Смотрите также
Швеллер двутавр уголок
Маркируются, например, как Балка 50Ш2 , обозначение как у предыдущих. Цена фасонного проката. Выпускаемые двутавры или балки двутавровые различаются по…
Уголок швеллер двутавр одним словом
По форме и размерам: швеллеры стальные с уклоном внутренних граней полок — У, швеллеры стальные с параллельными гранями полок — П, швеллеры стальные…
Швеллер двутавр
Каждый из видов балок имеет свои преимущества и недостатки. Внешне двутавр оставляет впечатление более надежной конструкции, однако, тщательно…
Швеллер или двутавр
Несмотря на массу достоинств двутавровой балки, в сравнении со швеллером этот продукт является более дорогостоящим. Такой металлопрокат нередко…
Швеллер и двутавр
Сортамент двутавровых балок с параллельными гранями полок может соответствовать как ГОСТ 26020-83 PDF , так и собственному техническому условию СТО АСЧМ…
trastmetal.ru
Двутавры и швеллеры. Стальная двутавровая балка в широком сортаменте с возможностью оплаты по факту
На данной странице представлен пример расчета швеллера. Что касается расчетов уголка и двутавра, то они производится аналогичным образом. Другими словами, данный пример является полезным для следующих калькуляторов :
В примере будут описаны несколько действий, которые должны выполняться последовательно.
Дано.
Район строительства - Нижний Новгород.
Расчетная схема - Тип 1.
Необходимо подобрать швеллер, который будет воспринимать нагрузку от снега.
Действие 1. Внесение исходных данных.
Расчетная нагрузка = 240 кг/м 2 - так как город Н.Новгород находится в IV снеговом районе (в соответствии с табл. 10.1 и картой 1 СП 20.13330.2011 "Нагрузки и воздействия" ).
F max = 1/200 - так как пролет балки равен 5 м (пункт 2 табл. E1 ).
Расположение - по оси Х (швеллер воспринимает нагрузку вертикально).
Расчетное сопротивление R y =210 МПа - берется как наихудший вариант для стали.
Действие 2. Выбор предполагающих номеров профилей.
Предположим, что мы рассматриваем два вида профилей: с параллельными гранями и с уклоном полок. Поэтому для первоначального расчета выбираются швеллеры размером 8П И 8У.
После произведенного расчета видно, что в графе "Запас" в том и другом случае стоят отрицательные значения. Это означает, что выбранные швеллеры не способны воспринимать приложенную на них нагрузку. Следовательно, необходимо выбирать профили большего размера.
Действие 3. Корректирующий расчет.
При увеличении профилей до 10П и 10У ситуация аналогичная. Но после того, как профили были увеличены до 12П и 12У в графах "Запас" появились положительные значения. Следовательно, в качестве балки перекрытия можно принять тот или иной профиль (имеется в виду 12П или 12У).
Среди огромного количества самых различных вариантов металлоконструкций особый интерес представляет двутавровый швеллер. На самом деле подобное обозначение не совсем правильно, поскольку швеллер – это название П-образного профиля, однако оно является устоявшимся, а значит, имеет право на существование. Ниже мы подробно расскажем о данном виде металлопроката, а также рассмотрим сферу его применения и разновидности.
Что это такое
Двутавр или двутавровая балка представляет собой один из наиболее распространенных профилей. В данной статье речь идет о металлический балке, однако нужно помнить, что существуют и деревянные разновидности.
Стальные двутавры изготавливаются двумя способами. Наиболее распространенный метод производства – горячекатаный, однако существует и сварной. Сварной способ используется для получения больших деталей или в том случае, когда требуются какие-то особые характеристики балки. Первый же способ производства предполагает изготовление балок, которые прокатываются на специальных станах. Для получения изделия используется заготовка.
В сечении балка представляет собой форму, близкую к букве «Н». Использование таких конструкций позволяет решить сразу несколько проблем в процессе строительства. Первая из них заключается в том, что за счет использования Н-образного профиля появляется возможность существенно снизить массу конструкции. Второе же преимущество состоит в большей прочности. Если сравнивать двутавр и классическую балку, имеющую квадратный профиль, то последняя проигрывает.
Где используется

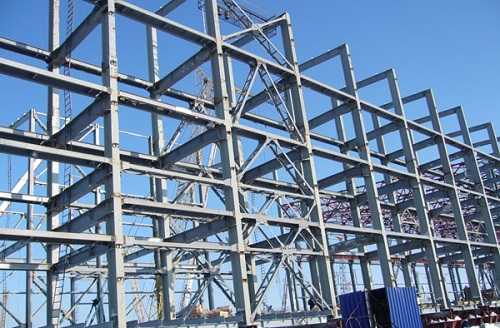

Стальные балки – это незаменимый элемент многих современных конструкций, поскольку в общем случае при создании плоских перекрытий бетонные конструкции сами по себе не могут обеспечить должную прочность и надежность. Обычно балки применяются на пролетах более 7 м, однако могут использоваться и в других случаях. Конечно, существуют и бетонные балки, но последние используются при возведении каких-либо промышленных объектов. Деревянные двутавровые балки напротив, больше подходят для загородных домов. Конечно, балка является не единственным подходящим вариантом: швеллер, двутавр деревянный или другие изделия всегда можно использовать, однако соотношение прочности, цены и надежности у балок самое оптимальное.
Главная особенность балки заключается в том, что она распределяет большинство растягивающих напряжений под углом 45 градусов к своей оси. В данном случае вертикальная стенка работает как зигзагообразная решетка фермы: распределяет усилия. Получается, что надежность будущей конструкции окажется очень высока. С другой стороны возможно использование других металлических балок – сварных.
Сварной двутавр
Это – разновидность легких металлоконструкций, имеющая Н-образное сечение. Оно является наиболее оптимальным не только с точки зрения надежности, но и из соображений удобства монтажа. Сварные конструкции наиболее широко применяются в строительстве гражданских объектов, где требуются опоры, несущие элементы перекрытия и т.д. Использование подобных стройматериалов решает одну из самых сложных проблем – понижение металлоемкости конструкции. Нужно сказать, что установка сварной балки позволяет сильно уменьшить расход металла, поскольку дает возможность подобрать именно то сечение, которое требуется в данном случае.
Швеллер, двутавр или сварные балки производятся из низколегированной или углеродистой стали. В первом случае речь идет о С255, а во втором – С345 (09Г2С). Изготовление производится методом горячего или холодного проката, а сварной балки - с помощью сварного оборудования, после чего осуществляется дополнительный контроль, например, ультразвуковым способом.
Преимущества стальной конструкции с первого взгляда может оценить любой специалист, а большой опыт их эксплуатации является лучшим доказательством надежности подобных изделий:
- Снижение массы. В среднем данный параметр составляет до 10% от веса всех металлоконструкций, если произвести замену горячекатаного двутавра на сварной. Как уже говорилось выше, так происходит из-за правильного выбора сечения балки.
- Возможность использования разных типов сталей, полок и стенок. Горячекатаное изделие с какими-то специальными характеристиками потребуется заказывать заранее, а со сварным подобные проблемы не возникают.
- Возможно изготовить сварной двутавр, имеющий несимметричное сечение. Часто подобные решения требуются для упрощения конструкции и позволяют снизить их вес.
- Сварные балки могут быть изготовлены любой требуемой длины, поэтому в процессе строительства расходы будут минимальными. Конечно, существует таблица швеллеров, балок и других металлоконструкций, однако в большинстве случаев на складах поставщиков находятся лишь изделия, имеющие определенную длину, которая является самой востребованной в данном регионе.
- Сварные балки повышают рентабельность проекта. Стоимость подобных изделий ниже, чем горячекатаных, их масса выше, а прочность находится на не
samibm.ru
Двутавр стеклопластиковый: балка двутавровая композитная
Благодаря великолепным несущим способностям композитных двутавровых балок удается создавать легкие и надежные несущие конструкции. Этот профиль также применяется для фиксации грунта на краях шахтных стволов.
Варианты применения двутавра из стеклопластика
Склады
При строительстве складских сооружений, например, ангарного типа, использование стеклопластикового композита имеет ряд преимуществ - легкость материала позволяет минимизировать, либо полностью отказаться от спец. техники, снизить производственные затраты, что существенно отражается на стоимости строительных работ.
В зависимости от условий эксплуатации композитный профиль ТМ Flotenk» подразделяется на серии:
 |
серия PON — конструкционный общего назначения |
 |
серия POS — конструкционный огнестойкий |
 |
серия PHS — конструкционный химически стойкий (для кислотных, щелочных, соленый и пр. агрессивных сред) |
* Наши технические возможности позволяют производить профили и других типоразмеров по согласованию с заказчиком.
Звоните! Более подробно наши специалисты проконсультируют Вас по тел. 8 (800) 700-4887
Звонок по России – бесплатный.
Для расчeта стоимости и сроков производства, отправьте Ваш запрос на электронную почту: [email protected]
Окрашивание профилей производится путем добавления пигмента в состав связующего материала. Таким образом придается цвет всей структуре материала. Кроме пигмента также используются компоненты блокирующие действие ультрафиолетовых лучей и снижающих водопоглощение.
Стандартный цвет серийных профилей серый, как наиболее устойчивый к внешним воздействиям. В списке оказываемых услуг, в зависимости от объема заказа, предоставляется окраска профилей согласно палитре стандарта RAL.
Протокол о проведенных электрических испытаниях на пробой и статическое электричество.pdf [1.97 MB] Открыть
Сертификат пожарной безопасности на профиль.pdf [1.46 MB] Открыть
Сертификат соответствия на профиль.pdf [484.89 KB] Открыть
Сертификат соответствия на стеклопластиковый профиль (пултрузионный конструкционный).pdf [597.46 KB] Открыть
Экспертное заключение о соответствии единым санитарн-эпидемиологическим требованиям ТС.pdf [2.35 MB] Открыть
Экспертное заключение о соответствии единым санитарн-эпидемиологическим требованиям ТС_2.pdf [2.35 MB] Открыть
www.flotenk.ru
Уголок швеллер двутавр одним словом
Сортовой прокат
Листовой прокат
Нержавеющая сталь
Метизы и метсырье
Цветные металлы
По форме и размерам: швеллеры стальные с уклоном внутренних граней полок — У, швеллеры стальные с параллельными гранями полок — П, швеллеры стальные экономичные — Э, швеллеры легкие с параллельными гранями полок — Л, швеллеры стальные специальные — С. По специализации (ГОСТ 19425-74): швеллеры стальные для подвесных путей — М, швеллеры стальные для армировки шахтных стволов — С, швеллеры стальные для автомобильной промышленности — С, швеллеры стальные для вагоностроения — В. Угол стальной изготавливают из углеродистой стали обыкновенного качества (ГОСТ 380-2005) марок Ст0-Ст6, 09Г2С, 3сп5 и др. и низколегированной стали повышенной прочности (ГОСТ марок 08Г2С, 12ГС, 16ГС и др. По точности прокатки: швеллеры стальные высокой точности — А, швеллеры стальные повышенной точности — Б, швеллеры стальные обычной точности — В. По характеристике длины: мерной длины, длины кратной мерной, немерной длины. Швеллеры гнутые стальные изготавливаются на профилегибочных станках из холоднокатаной, горячекатаной или рулонной стали обыкновенного качества, углеродистой, качественной, конструкционной или низколегированной стали согласно требованиям ГОСТ 11474-76. Наиболее часто используются двутавровые балки в большепролетных конструкциях промышленных зданий. Требования высокой и повышенной точности соответствуют высшей категории качества стального швеллера. По точности изготовления: уголок металлический высокой точности — А, стальной уголок повышенной точности — Б, металлический уголок обычной точности — B. Применяется для придания жесткости и устойчивости конструкциям: швеллеры хорошо работают на изгиб и воспринимают осевые нагрузки, за счет чего увеличивается прочность конструкции в целом. Уголок стальной производят по следующим стандартам: уголок равнополочный горячекатаный (г/к) — ГОСТ 8509-93, уголок металлический неравнополочный г/к — ГОСТ 8510-86, уголок гнутый равнополочный — ГОСТ уголок гнутый неравнополочный — ГОСТ Классификация стальных уголков: По длине граней полок: уголки стальные равнополочные, уголки стальные неравнополочные.
Уголок швеллер двутавр одним словом
Двутавры стальные горячекатаные с параллельными гранями полок ГОСТ 26020-83 Стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000мм и шириной полок от 55 до 400мм. По способу изготовления: стальные швеллеры горячекатаные — ГОСТ 8240-89, стальные швеллеры гнутые равнополочные — ГОСТ 8278-83, стальные швеллеры гнутые неравнополочные — ГОСТ 8281-80. швеллеры стальные обыкновенного качества, швеллеры стальные низколегированные, швеллеры стальные углеродистые. Существуют 2 вида швеллеров гнутых: с равной длиной полок (граней) — равнополочные швеллеры гнутые (ГОСТ 8278-83) неравнополочные (ГОСТ 8281-80). Классификация стальных балок: По способу изготовления стальные двутавровые балки бывают: Горячекатаные – изготовленные методом горячей прокатки из стальной заготовки, Сварные – изготовленные методом сварки при помощи специального оборудования. По положению граней: балки двутавровые с уклоном внутренних граней, балки двутавровые с параллельными гранями. Двутавровая балка — двутавр — это стальная балка Н-образного сечения, изготавливаемая по СТО АСЧМ 20-93, ГОСТ 26020-83, ГОСТ 8239-89, ГОСТ 19425-74 из углеродистой и низколегированной стали с химическим составом по ГОСТ 380, ГОСТ ГОСТ 27772. По эксплутационным характеристикам: балки двутавровые для подвесных путей — М, балки металлические для армирования шахтных стволов — С. немерной длины, мерной длины, длины кратной мерной.
В отличие от горячекатаного швеллер гнутый не применяется в несущих конструкциях. По способу изготовления: уголки стальные горячекатаные, металлические уголки холоднокатаные, гнутые уголки из листового проката. Двутавры стальные горячекатаные ГОСТ 8239-89 Стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок Горячекатаные стальные двутавры с уклоном внутренних граней полок по точности прокатки изготовляют: Б – повышенной точности, В – обычной точности. Двутавровые балки используется в перекрытиях, рабочих площадках, эстакадах, мостах, подкрановых балках и в других металлических конструкциях. Угол стальной представляет собой сплошной профиль, в поперечном сечении которого отсутствует внутреннее полое пространство.
Швеллер двутавр
Отличительные черты швеллера гнутого — скругленные углы и одинаковая толщина по всему периметру. Чаще стальной гнутый швеллер используется в качестве декоративного элемента для закрытия коммуникаций или направляющей для каких-либо движущихся конструкций. Швеллер стальной — один из видов фасонного проката, представляющий собой сплошной металлический профиль П-образного сечения из стали различных марок. По ширине граней полок: балка двутавровая с нормальной шириной полки — Б, широкополочная двутавровая балка — Ш, колонная балка металлическая — К. Балка, швеллер, уголок.
Смотрите также
Швеллер двутавр уголок
Маркируются, например, как Балка 50Ш2 , обозначение как у предыдущих. Цена фасонного проката. Выпускаемые двутавры или балки двутавровые различаются по…
Уголок швеллер двутавр тавр
Двутавры делятся на: двутавры с параллельными гранями полок : Б – нормальные(20Б, и т.д.), Ш — широкополочные (20Ш и т.д.), К – колонные (20К и т.д.)….
Швеллер двутавр
Каждый из видов балок имеет свои преимущества и недостатки. Внешне двутавр оставляет впечатление более надежной конструкции, однако, тщательно…
Швеллер или двутавр
Несмотря на массу достоинств двутавровой балки, в сравнении со швеллером этот продукт является более дорогостоящим. Такой металлопрокат нередко…
Швеллер и двутавр
Сортамент двутавровых балок с параллельными гранями полок может соответствовать как ГОСТ 26020-83 PDF , так и собственному техническому условию СТО АСЧМ…
trastmetal.ru
Вы можете | Швеллер, уголок, балка (тавровая, двутавровая) — все это фасонный металлопрокат, который пользуется широким спросом у потребителей. Объем этого сегмента рынка металлопродукции постоянно растет. Это косвенно подтверждается тем, что 90% стали, выплавляемой в мире, потребляют именно предприятия, производящие металлопродукцию в виде сортового, трубного и фасонного проката. Сфера применения фасонного проката очень широка. Продукция металлургических комбинатов используется повсеместно при прокладке инженерных коммуникаций, производстве котельного оборудования, в судостроении, автомобилестроении. Сложно найти хотя бы одну отрасль, которая бы не нуждалась в фасонном прокате или иных видов сортамента металлопродукции. Технологии производства металлопроката, в том числе и фасонного, непрерывно совершенствуются. Предприятиями, ориентированными на выпуск труб, сортового и фасонного проката применяются различные добавки. Это позволяет существенно увеличить срок службы изделий, снизить их стоимость, улучшить качество поизвожимых металлоизделий. В нашей компании вы сможете приобрести любой металлопрокат, изготовленный с применением наиболее современных технологических решений. Изготовление фасонного проката осуществляется методом горячей или холодной прокатки на прокатном стане. При изготовлении фасонного проката применяется углеродистая сталь (ее качество может быть обыкновенным, улучшенным, это может быть высоколегированная и низколегированная сталь). Качество фасонного проката регламентируется требованиями ГОСТ. В компании ООО «Металл-Сервис» (г. Красноярск) вы всегда можете купить фасонный прокат отличного качества, который изготовлен с применением самых современных производственно-технологических решений. У нас всегда в продаже в Красноярске: стальные уголки разных размеров, металлические балки(тавровая и двутавровая), швеллер. Уточнить наличие металлопродукции и действующие отпускные цены можно у наших менеджеров. Наша компания гарантирует качество реализуемого фасонного проката.
Профиль стальной гнутый армирующий для окон ПВХ:
Доборные элементы:
Претензии по оформлению документов принимаются до 10 числа следующего месяца. Поделитесь с друзьями: |
www.metall-service24.ru
