Рассчитываем вес балки, применяя онлайн калькулятор
Скачать калькулятор балки онлайн и бесплатно получить код можно на этой странице
Балка как металлический профильЭтот вид металлопроката можно отнести к специальному, особому виду прокатных изделий, который используется для изготовления металлоконструкций, которые будут соответствовать всем необходимым техническим требованиям при эксплуатации.
Балка изготавливается из специальной стали, углеродистой или низколегированной. Способ её изготовления – при помощи литья в формы, прокат заготовки горячим или холодным способом.
Её профиль считается сложным, поэтому при её изготовлении затрачивается времени гораздо больше, чем при изготовлении, например, уголка.
Так как балка выполняет очень важную задачу, становясь основой или скелетом для будущего сооружения, к ней предъявляются особые требования, которые зависят от качества изготовления балки.
Виды балок, которые выпускаются из металлопрокатаНа самом деле существует несколько видов балок, но наиболее востребованными считаются: профиль в буквы «Т», называемый тавровым и профиль в виде буквы «Н» или соединёнными буквами «Т», то есть двутавровыми.
Выбирая тот или другой профиль балки, нужно просчитать наибольшую нагрузку, которую она сможет нести. Для этого используют расчеты, которые есть в формулах по сопромату. Можно использовать онлайн – калькулятор для расчета, который имеется на сайте.
В основном этот вид проката испытывает нагрузку на изгиб и нагрузку на ось. Но не нужно забывать, что при таком виде нагрузок появляется крутящийся момент, который также нужно учитывать при выборе профиля.
По данным расчета выбирают форму сечения, его размеры и материал, из которого изготовлен прокат. Площадь сечения является основным критерием расчета.
По форме сечения они бывают следующие:
- Обычные тавровые балки и двухскатные, которые используются между опорами, имеющими среднее расстояние друг от друга.
- Двутавровая балка, которая используется между опорами с максимально длинным расстоянием, имеет повышенную стойкость на изгиб.
- Балка с сечением в виде прямоугольника, которая используется между опорами с небольшим расстоянием друг от друга. Также применяется в случае, когда крутящийся момент на опору будет увеличен.
- Балка с сечением в виде буквы «Г», применяется для фасадов, применение не столь частое.
В свою очередь, двутавровые балки также имеют свои разновидности:
- Двутавр, который имеет угол наклона граней полок 6 – 12 градусов. Изготавливается согласно ГОСТа 8239-89.
- Двутавр с параллельными гранями полок. Он изготавливается согласно ГОСТа 26020-83 и СТО АСЧМ-20-93.
- Двутавр специальный, который изготавливается по ГОСТу 19425-74 и делится, в свою очередь на тип «М» с углом наклоном граней до 12 градусов и тип «С» с углом наклона граней до 16 градусов.
- Тавр изготавливается согласно ТУ 14-2-685-86.
Промышленность также впускает составные балки, которые изготавливаются на предприятии сварным способом или при помощи болтов.
Также этот прокат разделяется по ассортименту для удобства выбора со склада:
- Б – стандартный вид балок;
- Ш– широкополочный вид балок;
- К– балки колонные двутавровые специальные.
Выпуск каждого вида проката строго регламентируется государственным стандартом, в котором указаны и размеры проката – величина углов, ширина полок, наклон граней и все размеры, которые входят в площадь поперечного сечения, а также длина проката. Кроме этого регламентируется материал, из которого он изготовлен, а также его технические характеристики.
Общие технические условия для металлопроката оговорены в ГОСТе 27772-88.
По горячекатаному двутавру из стали нужно руководствоваться ГОСТ 8239-89, который разработан для горячекатаных стальных профилей, имеющих уклон внутренних граней полок.
Сечение горячекатаной балки по ГОСТ 8239-89Согласно ГОСТа:
- h – высота двутавра,
- b – ширина полки,
- s – толщина стенки,
- t – средняя толщина полки,
- R – радиус внутреннего закругления,
- r- радиус закругления полки.
В этом же документе отражены и пределы отклонений при изготовлении профиля.
На основании этого и ряда других ГОСТов был принят ГОСТ 5350-2005, который регламентирует технические условия для проката из стали углеродистой, в том числе и на прокат балки двутавровой, как стандартной, так и специального назначения. Механические свойства стали должны соответствовать таким параметрам, как временное сопротивление, предел текучести, ударной вязкости и другим параметрам, которые указаны в этом ГОСТе.
Двутавры стальные горячекатаные по ГОСТ 8239-89. Профили и их вес
Наименование профиля двутавра | Высота (h), мм | Ширина полки (b), мм | Толщина стенки (s), мм | Средняя толщина полки (t), мм | Масса 1 м балки, кг | Метров балки в тонне |
---|---|---|---|---|---|---|
Балка 10 | 100 | 55 | 4.5 | 7.2 | 9.46 | 105.71 |
Балка 12 | 120 | 64 | 4.8 | 7.3 | 11.5 | 86.96 |
Балка 14 | 140 | 73 | 4.![]() | 7.5 | 13.7 | 72.99 |
Балка 16 | 160 | 81 | 5 | 7.8 | 15.9 | 62.89 |
Балка 18 | 180 | 90 | 5.1 | 8.1 | 18.4 | 54.35 |
Балка 20 | 200 | 100 | 5.2 | 8.4 | 21 | 47.62 |
Балка 22 | 220 | 110 | 5.4 | 8.7 | 24 | 41.67 |
Балка 24 | 240 | 115 | 5.6 | 9.5 | 27.3 | 36.63 |
Балка 27 | 270 | 125 | 6 | 9.8 | 31.5 | 31.75 |
Балка 30 | 300 | 135 | 6.5 | 10.2 | 36.5 | 27.4 |
Балка 33 | 330 | 140 | 7 | 11.2 | 42.2 | 23.7 |
Балка 36 | 360 | 145 | 7.5 | 12.3 | 48.6 | 20.58 |
Балка 40 | 400 | 155 | 8.![]() | 13 | 57 | 17.54 |
Балка 45 | 450 | 160 | 9 | 14.2 | 66.5 | 15.04 |
Балка 50 | 500 | 170 | 10 | 15.2 | 78.5 | 12.74 |
Балка 55 | 550 | 180 | 11 | 16.5 | 92.6 | 10.8 |
Балка 60 | 600 | 190 | 12 | 17.8 | 108 | 9.26 |
ГОСТ 19425-74, в котором указаны параметры для выпуска специальных балок «М» и»С». Серия «М» применяется для подвесных путей, а серия «С» для оборудования шахтных проходов, причем по точности они могут изготовляться как высокой точности – маркируются буквой «А» и обычной точности- маркируются буквой «В».
Балка двутавровая по ГОСТ 19425-74. Профили и вес
Балка двутавровая по ГОСТ 19425-74. Профили и вес
Наименование профиля двутавра | Высота (h), мм | Ширина полки (b), мм | Толщина стенки (s), мм | Средняя толщина полки (t), мм | Масса 1 м балки, кг | Метров балки в тонне |
---|---|---|---|---|---|---|
Балка 14С | 140 | 80 | 5.![]() | 9.1 | 16.9 | 59.17 |
Балка 20С | 200 | 100 | 7 | 11.4 | 27.9 | 35.84 |
Балка 20Са | 200 | 102 | 9 | 11.4 | 31.1 | 32.15 |
Балка 22С | 220 | 110 | 7.5 | 12.3 | 33.1 | 30.21 |
Балка 27С | 270 | 122 | 8.5 | 13.7 | 42.8 | 23.36 |
Балка 27Са | 270 | 124 | 10.5 | 13.7 | 47 | 21.28 |
Балка 36С | 360 | 140 | 14 | 15.8 | 71.3 | 14.03 |
Балка 18М | 180 | 90 | 7 | 12 | 25.8 | 38.76 |
Балка 24М | 240 | 110 | 8.2 | 14 | 38.3 | 26.11 |
Балка З0М | 300 | 130 | 9 | 15 | 50.2 | 19.92 |
Балка 36М | 360 | 130 | 9.![]() | 16 | 57.9 | 17.27 |
Балка 45М | 450 | 150 | 10.5 | 18 | 77.6 | 12.89 |
Балки с параллельными гранями полок имеют свой ГОСТ 26020-83
По обозначению: h – высота двутавра, b – ширина полки двутавра, s – толщина основной стенки, t – толщина полки, r – радиус сопряжения.

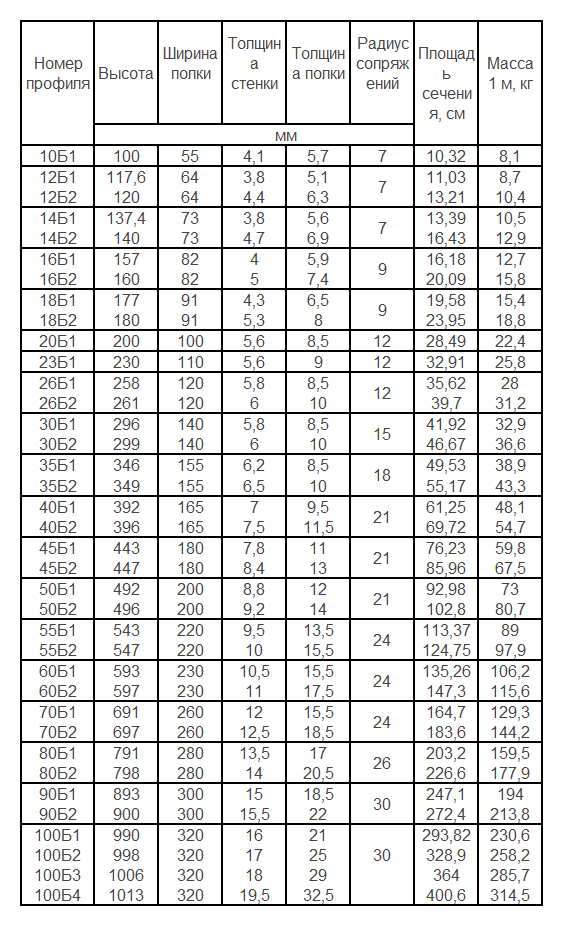

Двутавры стальные горячекатаные с параллельными гранями полок по ГОСТ 26020-83
Двутавры стальные горячекатаные с параллельными гранями полок по ГОСТ 26020-83
Наименование профиля двутавра | Высота (h), мм | Ширина полки (b), мм | Толщина стенки (s), мм | Средняя толщина полки (t), мм | Масса 1 м балки, кг | Метров балки в тонне |
---|---|---|---|---|---|---|

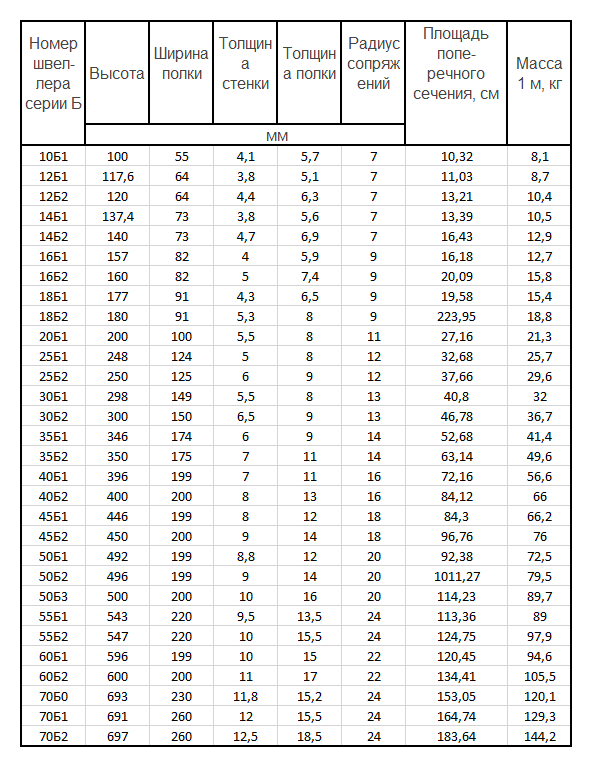

Нормальные двутавры | ||||||
Балка 10Б1 | 100 | 55 | 4.1 | 8.1 | 123.46 | |
Балка 12Б1 | 117.![]() | 64 | 3.8 | 8.7 | 114.94 | |
Балка 12Б2 | 120 | 64 | 4.4 | 10.4 | 96.15 | |
Балка 14Б1 | 137.4 | 73 | 3.8 | 10.5 | 95.24 | |
Балка 14Б2 | 140 | 73 | 4.7 | 12.9 | 77.52 | |
Балка 16Б1 | 157 | 82 | 4 | 12.7 | 78.74 | |
Балка 16Б2 | 160 | 82 | 5 | 15.8 | 63.29 | |
Балка 18Б1 | 177 | 91 | 4.3 | 15.4 | 64.94 | |
Балка 18Б2 | 180 | 91 | 5.3 | 18.8 | 53.19 | |
Балка 20Б1 | 200 | 100 | 5.6 | 22.4 | 44.64 | |
Балка 23Б1 | 230 | 110 | 5.6 | 25.8 | 38.76 | |
Балка 26Б1 | 258 | 120 | 5.8 | 28 | 35.![]() | |
Балка 26Б2 | 261 | 120 | 6 | 31.2 | 32.05 | |
Балка 30Б1 | 296 | 140 | 5.8 | 32.9 | 30.4 | |
Балка 30Б2 | 299 | 140 | 6 | 36.6 | 27.32 | |
Балка 35Б1 | 346 | 155 | 6.2 | 38.9 | 25.71 | |
Балка 35Б2 | 349 | 155 | 6.5 | 43.3 | 23.09 | |
Балка 40Б1 | 392 | 165 | 7 | 48.1 | 20.79 | |
Балка 40Б2 | 396 | 165 | 7.5 | 54.7 | 18.28 | |
Балка 45Б1 | 443 | 180 | 7.8 | 59.8 | 16.72 | |
Балка 45Б2 | 447 | 180 | 8.4 | 67.5 | 14.81 | |
Балка 50Б1 | 492 | 200 | 8.8 | 73 | 13.7 | |
Балка 50Б2 | 496 | 200 | 9.![]() | 80.7 | 12.39 | |
Балка 55Б1 | 543 | 220 | 9.5 | 89 | 11.24 | |
Балка 55Б2 | 547 | 220 | 10 | 97.9 | 10.21 | |
Балка 60Б1 | 593 | 230 | 10.5 | 106.2 | 9.42 | |
Балка 60Б2 | 597 | 230 | 11 | 115.6 | 8.65 | |
Балка 70Б1 | 691 | 260 | 12 | 129.3 | 7.73 | |
Балка 70Б2 | 697 | 260 | 12.5 | 144.2 | 6.93 | |
Балка 80Б1 | 791 | 280 | 13.5 | 159.5 | 6.27 | |
Балка 80Б2 | 798 | 280 | 14 | 177.9 | 5.62 | |
Балка 90Б1 | 893 | 300 | 15 | 194 | 5.15 | |
Балка 90Б2 | 900 | 300 | 15.5 | 213.8 | 4.68 | |
Балка 100Б1 | 990 | 320 | 16 | 230.![]() | 4.34 | |
Балка 100Б2 | 998 | 320 | 17 | 258.2 | 3.87 | |
Балка 100Б3 | 1006 | 320 | 18 | 285.7 | 3.5 | |
Балка 100Б4 | 1013 | 320 | 19.5 | 314.5 | 3.18 | |

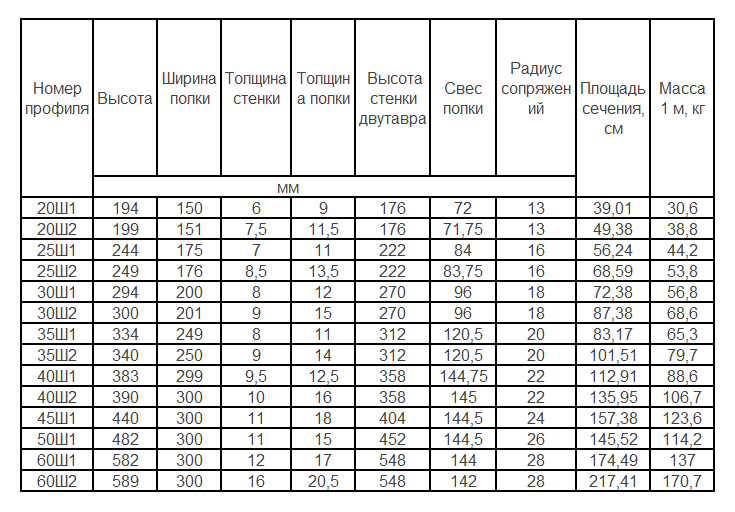

Широкополочные двутавры | ||||||
Балка 20Ш1 | 193 | 150 | 6 | 30.6 | 32.68 | |
Балка 23Ш1 | 226 | 155 | 6.5 | 36.2 | 27.62 | |
Балка 26Ш1 | 251 | 180 | 7 | 42.7 | 23.42 | |
Балка 26Ш2 | 255 | 180 | 7.5 | 49.2 | 20.33 | |
Балка 30Ш1 | 291 | 200 | 8 | 53.6 | 18.66 | |
Балка 30Ш2 | 295 | 200 | 8.5 | 61 | 16.39 | |
Балка 30Ш3 | 299 | 200 | 9 | 68.![]() | 14.64 | |
Балка 35Ш1 | 338 | 250 | 9.5 | 75.1 | 13.32 | |
Балка 35Ш2 | 341 | 250 | 10 | 82.2 | 12.17 | |
Балка 35Ш3 | 345 | 250 | 10.5 | 91.3 | 10.95 | |
Балка 40Ш1 | 388 | 300 | 9.5 | 96.1 | 10.41 | |
Балка 40Ш2 | 392 | 300 | 11.5 | 111.1 | 9 | |
Балка 40Ш3 | 396 | 300 | 12.5 | 123.4 | 8.1 | |
Балка 50Ш1 | 484 | 300 | 11 | 114.4 | 8.74 | |
Балка 50Ш2 | 489 | 300 | 14.5 | 138.7 | 7.21 | |
Балка 50Ш3 | 495 | 300 | 15.5 | 156.4 | 6.39 | |
Балка 50Ш4 | 501 | 300 | 16.5 | 174.1 | 5.74 | |
Балка 60Ш1 | 580 | 320 | 12 | 142.![]() | 7.04 | |
Балка 60Ш2 | 587 | 320 | 16 | 176.9 | 5.65 | |
Балка 60Ш3 | 596 | 320 | 18 | 205.5 | 4.87 | |
Балка 60Ш4 | 603 | 320 | 20 | 234.2 | 4.27 | |
Балка 70Ш1 | 683 | 320 | 13.5 | 169.9 | 5.89 | |
Балка 70Ш2 | 691 | 320 | 15 | 197.6 | 5.06 | |
Балка 70Ш3 | 700 | 320 | 18 | 235.4 | 4.25 | |
Балка 70Ш4 | 708 | 320 | 20.5 | 268.1 | 3.73 | |
Балка 70Ш5 | 718 | 320 | 23 | 305.9 | 3.27 | |
Колонные двутавры | ||||||
Балка 20К1 | 195 | 200 | 6.5 | 41.5 | 24.1 | |
Балка 20К2 | 198 | 200 | 7 | 46.![]() | 21.32 | |
Балка 23К1 | 227 | 240 | 7 | 52.2 | 19.16 | |
Балка 23К2 | 230 | 240 | 8 | 59.5 | 16.81 | |
Балка 26K1 | 255 | 260 | 8 | 65.2 | 15.34 | |
Балка 26K2 | 258 | 260 | 9 | 73.2 | 13.66 | |
Балка 26K3 | 262 | 260 | 10 | 83.1 | 12.03 | |
Балка 30К1 | 296 | 300 | 9 | 84.8 | 11.79 | |
Балка 30К2 | 304 | 300 | 10 | 96.3 | 10.38 | |
Балка 30К3 | 300 | 300 | 11.5 | 108.9 | 9.18 | |
Балка 35К1 | 343 | 350 | 10 | 109.7 | 9.12 | |
Балка 35К2 | 348 | 350 | 11 | 125.9 | 7.94 | |
Балка 35К3 | 353 | 350 | 13 | 144.![]() | 6.92 | |
Балка 40К1 | 393 | 400 | 11 | 138 | 7.25 | |
Балка 40К2 | 400 | 400 | 13 | 165.6 | 6.04 | |
Балка 40К3 | 409 | 400 | 16 | 202.3 | 4.94 | |
Балка 40К4 | 419 | 400 | 19 | 242.2 | 4.13 | |
Балка 40К5 | 431 | 400 | 23 | 291.2 | 3.43 | |
Двутавры дополнительной серии (Д) | ||||||
Балка 24ДБ1 | 239 | 115 | 5.5 | 27.8 | 35.97 | |
Балка 27ДБ1 | 269 | 125 | 6 | 31.9 | 31.35 | |
Балка 36ДБ1 | 360 | 145 | 7.2 | 49.1 | 20.37 | |
Балка 35ДБ1 | 349 | 127 | 5.8 | 33.6 | 29.76 | |
Балка 40ДБ1 | 399 | 139 | 6.![]() | 39.7 | 25.19 | |
Балка 45ДБ1 | 450 | 152 | 7.4 | 52.6 | 19.01 | |
Балка 45ДБ2 | 450 | 180 | 7.6 | 65 | 15.38 | |
Балка 30ДШ1 | 300.6 | 201.9 | 9.4 | 72.7 | 13.76 | |
Балка 40ДШ1 | 397.6 | 302 | 11.5 | 124 | 8.06 | |
Балка 50ДШ1 | 496.2 | 303.8 | 14.2 | 155 | 6.45 |
Если на двутавр существуют ГОСТ ы, то изготовление тавровой балки осуществляется по ТУ 14-2-685-86
Обозначение здесь такое же, как и у двутавровой балки.
Тавры колонные и Тавры ШТ по ТУ 14-2-685-86 имеют следующие размеры
Тавры ШТ по ТУ 14-2-685-86. Наименование профиля, вес.
Тавры ШТ по ТУ 14-2-685-86. Наименование профиля, вес.
Наименование профиля двутавра | Высота (h), мм | Ширина полки (b), мм | Толщина стенки (s), мм | Средняя толщина полки (t), мм | Масса 1 м балки, кг | Метров балки в тонне |
---|---|---|---|---|---|---|
Балка 13ШТ1 | 122 | 180 | 7 | 10 | 21.![]() | 47.39 |
Балка 13ШТ2 | 124 | 180 | 7.5 | 12 | 24.4 | 40.98 |
Балка 15ШТ1 | 142 | 200 | 8 | 11 | 26.6 | 37.59 |
Балка 15ШТ2 | 144 | 200 | 8.5 | 13 | 30.2 | 33.11 |
Балка 15ШТ3 | 146 | 200 | 9 | 15 | 33.9 | 29.5 |
Балка 17,5ШТ1 | 165.5 | 250 | 9.5 | 12.5 | 37.3 | 26.81 |
Балка 17,5ШТ2 | 167 | 250 | 10 | 14 | 40.8 | 24.51 |
Балка 17,5ШТ3 | 169 | 250 | 10.5 | 16 | 45.4 | 22.03 |
Балка 20ШТ1 | 190.5 | 300 | 9.5 | 14 | 47.8 | 20.92 |
Балка 20ШТ2 | 192.5 | 300 | 11.5 | 16 | 55.2 | 18.12 |
Балка 20ШТ3 | 194.![]() | 300 | 12.5 | 18 | 61.3 | 16.31 |
Балка 25ШТ1 | 238.5 | 300 | 11 | 15 | 56.9 | 17.57 |
Балка 25ШТ2 | 241 | 300 | 14.5 | 17.5 | 68.9 | 14.51 |
Балка 25ШТ3 | 244 | 300 | 15.5 | 20.5 | 77.7 | 12.87 |
Балка 25ШТ4 | 247 | 300 | 16.5 | 23.5 | 86.6 | 11.55 |
Балка 30ШТ1 | 286.5 | 320 | 12 | 17 | 70.7 | 14.14 |
Балка 30ШТ2 | 290 | 320 | 16 | 20.5 | 80 | 12.5 |
Балка 30ШТ3 | 294 | 320 | 18 | 24.5 | 102.3 | 9.78 |
Балка 30ШТ4 | 298 | 320 | 20 | 28.5 | 116.5 | 8.58 |
Тавры колонные по ТУ 14-2-685-86. Название профиля и вес
Тавры колонные по ТУ 14-2-685-86.

Наименование профиля двутавра | Высота (h), мм | Ширина полки (b), мм | Толщина стенки (s), мм | Средняя толщина полки (t), мм | Масса 1 м балки, кг | Метров балки в тонне |
---|---|---|---|---|---|---|
Балка 10KT1 | 94 | 200 | 6.5 | 10 | 20.6 | 48.54 |
Балка 10KT2 | 95.5 | 200 | 7 | 11.5 | 23.2 | 43.1 |
Балка 11,5KT1 | 110 | 240 | 7 | 10.5 | 25.9 | 38.61 |
Балка 11,5KT2 | 111.5 | 240 | 8 | 12 | 29.5 | 33.9 |
Балка 13KT1 | 124 | 260 | 8 | 12 | 32.4 | 30.86 |
Балка 13KT2 | 125.5 | 260 | 9 | 13.5 | 36.3 | 27.55 |
Балка 13KT3 | 127.5 | 260 | 10 | 15.5 | 41.3 | 24.![]() |
Балка 15KT1 | 144.5 | 300 | 9 | 13.5 | 42.1 | 23.75 |
Балка 15KT2 | 146.5 | 300 | 10 | 15.5 | 47.9 | 20.88 |
Балка 15KT3 | 148.5 | 300 | 11 | 17.5 | 54.1 | 18.48 |
Балка 17,5KT1 | 168 | 350 | 10 | 15 | 54.6 | 18.32 |
Балка 17,5KT2 | 170.5 | 350 | 11 | 17.5 | 62.6 | 15.97 |
Балка 20KT1 | 193 | 400 | 11 | 16.5 | 68.7 | 14.56 |
Балка 20KT2 | 196.5 | 400 | 13 | 20 | 82.4 | 12.14 |
Балка, как наиболее мощный металлопрокат, используется в различных областях. В строительстве она выступает как основа перекрытий, перераспределяя нагрузку с перекрытия на несущие конструкции и далее на фундамент. Из неё строится основа здания, которую затем обшивают другими элементами.
Тавровая балка выдерживает меньшую нагрузку, но она также очень востребована. Балки и двойная и одинарная необходима при строительстве мостов, тоннелей, складов, ну и естественно, при строительстве зданий, как жилых, так и промышленных.
Специальные балки с повышенной прочностью используют в качестве монорельса для подъемного оборудования и для строительства туннелей шахт, при строительстве метро и тому подобных ответственных сооружений.
Одно из хороших качеств горячекатаных балок можно назвать то, что они менее подвержены коррозии по сравнению с холоднокатаными.
Балка может быть изготовлена из алюминиевого сплава, в тех случаях, когда нужна лёгкость конструкции. При этом прочность её достаточно высокая.
Поставщики металлопрокатаВ России есть много металлургических заводов, около 60, но балки выпускают только некоторые из них.
Например, выпускает балку Алапаевский металлургический завод в числе остальных прокатных изделий, Магнитогорский металлургический комбинат выпускает балку горячекатаную, Белорецкий металлургический комбинат, Челябинский металлургический комбинат, Петровск – Забайкальский завод, Оскольский электрометаллургический завод, Омутнинский металлургический комбинат. Другие предприятия выпускают этот прокат при наличии соответствующего заказа, конечно заказ должен быть большим. Так как балка это продукция со специфическими свойствами, её иногда закупают за рубежом.
Заказ балки можно сделать как на предприятии, так и у металлотрейдеров, поставляющих металлопрокат, в Москве их есть много. Желательно работать с крупными организациями, у которых высокий рейтинг.
Для заказа продукции нужно высчитать вес балки. По приведенным здесь размерам выбираете вес одного погонного метра балки нужно вам профиля. Потом вес 1 метра погонного умножаем на длину проката, то есть балки. Для простоты расчета предлагаем использовать наш онлайн калькулятор веса, пользоваться которым очень просто и надёжно. Результат получаете мгновенно.
Размеры стальных балок типа HEA Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2
| |||
НЕА | Высота В | Ширина Ш | Толщина tw |
100 | 96 | 100 | 5 |
120 | 114 | 120 | 5 |
140 | 133 | 140 | 5,5 |
160 | 152 | 160 | 6 |
180 | 171 | 180 | 6 |
200 | 190 | 200 | 6,5 |
220 | 210 | 220 | 7 |
240 | 230 | 240 | 7,5 |
260 | 250 | 260 | 7,5 |
280 | 270 | 280 | 8 |
300 | 290 | 300 | 8,5 |
320 | 310 | 300 | 9 |
340 | 330 | 300 | 9,5 |
360 | 350 | 300 | 10 |
400 | 390 | 300 | 11 |
450 | 440 | 300 | 11,5 |
500 | 490 | 300 | 12 |
550 | 540 | 300 | 12,5 |
600 | 590 | 300 | 13 |
650 | 640 | 300 | 13,5 |
700 | 690 | 300 | 14,5 |
800 | 790 | 300 | 15 |
900 | 890 | 300 | 16 |
1000 | 990 | 300 | 16,5 |
НЕА | Высота В | Ширина Ш | Толщина тв |
| |||
НЕА | Толщина тс | вес кг/м | площадь поверхности м2/м |
100 | 8 | 17,0 | 0,561 |
120 | 8 | 20,3 | 0,677 |
140 | 8,5 | 25,1 | 0,794 |
160 | 9 | 31,0 | 0,906 |
180 | 9,5 | 36,2 | 1,02 |
200 | 10 | 43,1 | 1,14 |
220 | 11 | 51,5 | 1,26 |
240 | 12 | 61,5 | 1,37 |
260 | 12,5 | 69,5 | 1,48 |
280 | 13 | 77,8 | 1,60 |
300 | 14 | 90,0 | 1,72 |
320 | 15,5 | 99,5 | 1,76 |
340 | 16,5 | 107 | 1,79 |
360 | 17,5 | 114 | 1,83 |
400 | 19 | 127 | 1,91 |
450 | 21 | 142 | 2.![]() |
500 | 23 | 158 | 2.11 |
550 | 24 | 169 | 2,21 |
600 | 25 | 181 | 2,31 |
650 | 26 | 193 | 2,41 |
700 | 27 | 208 | 2,50 |
800 | 28 | 229 | 2,70 |
900 | 30 | 256 | 2,90 |
1000 | 31 | 277 | 3.10 |
НЕА | Толщина тс | вес кг/м | площадь поверхности м2/м |
Размеры указаны в миллиметрах, если не указано иное.
Таблица веса ISMB|Масса балки MS I на метр
автором: harry Таблица веса ISMB согласно коду .
Содержание
- Что такое луч (ISMB)?
- Классификация балки
- Символы Описание балки ISMB
- Обозначение ISMB Beam
- Свойства балки ISMB
- Химические и механические свойства IS 2062 E250A
- Общий допуск балки ISMB IS 1852:1985
- Таблица веса ISMB
- Часто задаваемые вопросы (FAQ)
Что такое луч (ISMB)?
Балка представляет собой двутавровый профиль , который играет важную роль в строительстве тяжелых конструкций. В разделе I-типа мы найдем хорошую прочность этого материала. Полка по обеим сторонам балки представляет собой ширину, а плоская поверхность в центре полки представляет собой глубину балки, а толщина бывает двух типов Малая (t) это плоская поверхность в центре, толщина которой называется толщиной стенки, а толщина другой стороны (T) это толщина его полки.
Ширина полки и центральная плоская поверхность внутри секции представляет собой растянутый уклон, называемый альфа (α) , то есть 98 градусов , а его корневой радиус (R1 ) между шириной и плоской поверхностью придает балке прочность. Производство двутавровой балки представляет собой процесс горячей прокатки.
Классификация балки
- a) Индийские стандартные юношеские балки (ISJB)
- (b) Индийские стандартные легкие балки (ISLB)
- (c) Индийские стандартные балки среднего веса (ISMBd) Indian (ISMBd) 9058 Стандартный, широкие фланцевые балки (ISWB)
Символы Описание луча ISMB
- B = Ширина фланца лучевых срезов
- D = Глубина срезов луча
- D = Глубина срезов луча
- D = Глубина лучевых срезов
- 888 D = Глубина лучевых срезов
- 888 D = Глубина. корень
- R2 =radius at toe
- t = thickness of web of Beam section
- T = thickness of flange Beam section
- ISMB 200 -for Medium weight Двутавровая балка глубиной 200 мм .
- ISJB 200- для Младший вес Двутавр глубины 200 мм .
- ISLB 200- для Легкая Двутавровая балка глубины 200 мм .
- ISWB 200- для Широкая полка вес Двутавровая балка глубины 200 мм .
Читать также: –
- МС -диаграмма веса угла (ISA)
- MS Geight Cannel Height (ISMC)
СВОЙСТВА ИЗМБА
- 8888888888 годы –
Химические и механические свойства – 2062 E250A
Химические свойства | Механические свойства | .![]() | C – | . | 7401010101010.. | UTS (МПа) | 410 мин |
%Mn | 1,50 макс. | Y S (МПа) | 250 мин |
%Si | 0,40 макс | % Удлинение | 23 % мин |
%P | 0,050 макс. | ||
%S | 0,050 макс. | ||
%CE | 0,42 MAX |
Общая толерантность ISMB BEAM 1852: 1985
Существует I-Beam .
- Глубина
- Ширина полки
- Изгиб и стреловидность
- Вес
Давайте узнаем тему по очереди
( a) Глубина :- Допуск по глубине Балок –
- Минимальный размер до мм и 2,1 200 мм – мм и 0,1 200 мм 0
мм . - 200 мм размер до включительно 400 мм ± 3,0 мм .
- 400 мм размер до включительно 600 мм составляет ± 4,0 мм .
(b) Ширина фланца :-Толерантность к ширине фланцевых балок составляет
- Минимальный размер до включения 100 мм – ± 2,0 мм
- 100 мм . – ± 2,5 мм
- 125 мм Размер до 250 мм – ± 4,0 мм
(c) Изгиб и стреловидность :- Максимально допустимый изгиб и стреловидность для балок –
- 0,20 % длины
(d) Вес в метре Вес на
- ± 2,5 % приемлемо.
Таблица веса ISMB
Размер балок (ISMB) Вес в кг на метр Толщина полотна ISMB 100 x 50 8. 9
4.7 ISMB 200 x 100 24.2 5.7 ISMB 300 x 140 46.0 7.7 ISMB 400 x 140 61,5 8.9 ISMB 500 x 180 86,9 10,2 ISMB 600 x 210 123,0 12,0 9999979110 123,0 12,0 999999999110 123,0 12,0 99999999999110 123,0 9999999110 123,012,0 900012,0 99999999999110 123,0 .0573 ismb-weight-chartЗагрузить Часто задаваемые вопросы (FAQ)
Что такое I-Beam
ISMB 300 Вес?46 Вес в кг на метр.
14.05 Вес в кг на футЧто такое двутавровая балка
ISMB 250 Вес?37,3 Вес в кг на метр
11,37 Вес в кг на футЧто такое двутавровая балка
ISMB 400 Вес?61,5 Вес в кг на метр
18,78 Вес в кг на футЧто такое двутавровая балка
ISMB 150 Вес?15,0 Вес в кг на метр
4,57 Вес в кг на футЧто такое двутавровая балка
ISMB 100 Вес?8.
9 Вес в кг на метр
— Вес в кг на футЧто такое двутавровая балка
ISMB 500 Вес?86,9 Вес в кг на метр
26,49 Вес в кг на футЧто такое
HSN код ISMB Beam?Код HSN балки ISMB : 7216
Что такое I-Beam
ISMB 200 Вес?24,2 Вес в кг на метр.
7,74 Вес в кг на футЧто такое полная форма ISMB?
Полная форма ISMB — это Indian Standard Medium Beam
Что такое двутавровая балка
ISMB 200 Вес на метр?24,2 Вес в кг на метр.
7,74 Вес в кг на футЧто такое размеры ISMB 200?
Размеры ISMB 200 :
24,2 Вес в кг на метр.
- 200 мм размер до включительно 400 мм ± 3,0 мм .
