Двутавровая балка нагрузка таблица – Расчет нагрузки двутавровой балки: На прочность, на прогиб

alexxlab | 23.08.2020 | 0 | Разное

Содержание

Нагрузка на двутавровую балку таблица

Расчет нагрузки двутавра

Двутавр – вид фасонного проката с поперечным сечением Н-образной формы, обладающий высокими прочностными характеристиками. Благодаря этому, он широко применяется при строительстве многоэтажных большепролетных сооружений. Точный выбор подходящего номера проката осуществляют специалисты с помощью расчетов, учитывающих нагрузки, которые будет испытывать двутавр во время эксплуатации. Для приблизительного определения номера профиля можно воспользоваться онлайн-калькулятором.

Схемы крепления Н-образного профиля

Для удобства проведения расчетов того, какую максимальную нагрузку может выдержать двутавр, все варианты использования профиля были сведены к нескольким стандартным схемам. Схемы различаются по способу крепления двутавра и приложения нагрузки:

  • На двух шарнирных опорах, расположенных на концах профиля. Первый вариант – с равномерно распределенным нагружением, второй – со сосредоточенным усилием по центру.
  • Консоль. С равномерным или сосредоточенным усилием.
  • На двух шарнирных опорах с вылетом, балка нагружена равномерно по всей длине или сосредоточенно.
  • Балка на двух жестко защемленных опорах с различными типами усилий.

После выбора формальной схемы осуществляют сбор нагрузок, которые будет испытывать балка.

Сбор нагрузок

Для проведения расчетов на предельные состояния по прочности и прогибу определяют все усилия, которые будут воздействовать на двутавр. К ним относятся:

  • Постоянные. Собственный вес металлопрофиля и перекрытия.
  • Временные. К ним относятся три типа усилий: длительные, кратковременные, особые. К длительным, например, относится масса временных перегородок. Кратковременные – вес людей, ветровые, снеговые и другие воздействия. Особые – взрывные, вулканические.

Внимание! В зданиях, в которых угол ската превышает 60°, воздействие снегового покрова в расчет не принимается.

Существует еще одно разделение усилий – на расчетные и нормативные, определяемые нормативной документацией.

Выбор номера профиля

Для определения номера профиля с помощью онлайн-калькулятора, помимо определения стандартной схемы крепления балки, действия на нее усилий и сбора нагрузок, необходимо указать длину пролета, материал, используемый при изготовлении металлопродукции. При подборе по предельным состояниям между двумя номерами выбирают изделие с более массивным сечением.

Примеры выбора профиля:

  • двутавр №10 – для пролетов 3-4 м, шаг – 1 м, усилие – 300 кг/пм,
  • номер 16 – пролет 6 м, шаг 1 м, воздействие – 300 кг/пм,
  • двутавр №20 рассчитан на более высокую нагрузку – 400-500 кг/м, пролеты – 3-4 м, шаг балок – 1,1, 1,2 м.

Источник: metallz.ru


Двутавровые балки — виды и расчет нагрузки металлической балки

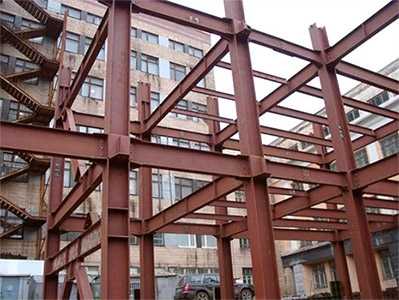

Двутавровая балка (двутавр) является одним из главных профилей проката, который получил широкое использование в строительной сфере. Выдерживаемая таким профилем нагрузка намного превышает нагрузку квадратного профиля, имеющего аналогичную площадь сечения, чем и объясняется популярность двутавровой балки.

Широкое использование двутавров Н-образной формы связано со строительством объектов промышленности, военной сферы и др. Кроме того, такая балка используется в местах необходимости высокой прочности и сопротивляемости металлоконструкций, в частности в горнорудной промышленной сфере в процессе строительства шахт, а также железнодорожных мостов, опор и иных инженерных конструкций. Для покупки двутавровых балок рекомендуем обращаться к производителям. Вы сможете купить металлическую балку нужного размера, которую изготовят по вашим чертежам.

Виды двутавровых балок

Имеются определенные параметры, по которым все двутавровые балки классифицируются на виды. Классификация двутавров на виды производится по размерам, назначению, технологическим особенностям изготовления, толщине стеновой поверхности, составу материала, расположению планок и иным параметрам.

Промышленники выпускают стандартные двутавры, угол наклона в которых составляет до 12°, а также балки серий М и С, классифицирующихся ценой и параметрами.

Использование серии М связано с монорельсами, визуально определяющимся по углу наклона внутренних граней, не превышающему 12°.

Для армирования стволов шахт применяется серия С, имеющая угол наклона до 16°.

Маркировка балок иного назначения также осуществляется следующими буквами следующих:

Б — стандартный, обыкновенный тип двутавры,

Ш — широкополочный тип балки, применяющийся в процессе строительства ненагруженных колонн,

К — балки, применение которых связано с возведением тяжелых колонн.

По изготовлению двутавры бывают горячекатаного и сварного типа. Выпуск горячекатаных балок цельного типа, в соответствии со строительными стандартами, осуществляется 4-12 метровой длиной и 100-500 миллиметровой высотой. Однако размеры балок зависят от производителя, и при составлении с заказчиком проката договора длина двутавров даже может превышать установленные стандартом.

Изготовление сварных балок характеризуется определенными особенностями, поэтому их высота может превышать 500 миллиметров, а в некоторых случаях даже превышать 1000 мм. Выбор двутавров должен осуществляться при учете не только их габаритов, но и толщины полки. Для определения данного параметра у балок с наклонными гранями берется общее среднее значение.

Вес одного погонного метра двутавра тоже является важным параметром. Вследствие использования качественной легированной стали с низким содержанием углерода в таких балках они обладают солидным весом, которые необходимо учитывать в проектировании с применением двутавров.

Как рассчитать нагрузку на двутавровую балку

Для расчета веса двутавров берутся параметры профиля из ГОСТ 8239—89. Данным стандартом приводятся параметры всех стандартных профилей, которые выпускаются в промышленной сфере. Расчет нагрузки и выбор из сортамента подходящего профиля осуществляется на основании произведения расчета несущей способности двутавров и последующего добавления запаса прочности. Обязательным является запас прочности в 20-30 процентов для конструкций сварного типа. С учетом прогиба нужно выбирать более крепкий профиль, который превышает по свойствам профиль, подходящий по нагрузке.

Как правило, на двутавре указывается допустимый уровень нагрузки и размер. Необходимо помнить, что для двутавров, применяемых в качестве перекрытий, требуется определенный запас для сварных швов. Особенную актуальность это имеет для колонных балок, для размещения которых необходимо наличие подушки из железобетона, к которой производится приварка балки. Допуск, который необходимо оставлять в данном случае, должен составлять 40 мм для приваривания двутавров.

Точность прокатки

В соответствии со стандартом, выпуск двутавровых балок осуществляется с обычной и повышенной точностью.

Имеется целый ряд отклонений от эталона, по которым замеряется качество профиля. В ГОСТ 8239—89 указаны не только все характеристики, но и требования к качеству изготовления профиля, вне зависимости от серии. Кроме того, там можно ознакомиться со существующими методами замера показателей двутавров. Двутавровые балки представляют собой незаменимый тип металлоконструкций в строительной отрасли и являются широко применимыми в строительстве долговечных конструкций.

Источник: www.stroysmi.ru


Расчет нагрузки двутавра

Расчет двутавра делают для выбора его номера из сортамента, когда проектируется строительство. Он должен проводиться согласно формулам и таблицам, так как выбор балки «на глаз» не допустим. Все величины должны соответствовать стандартам. От полученных параметров будет зависеть качество строительства, так как балки применяются, в основном, для перекрытий.

Какие параметры могут понадобиться для расчета?

  • Длина двутавровой балки (расстояние между стенами с учетом их толщины, балка должна лежать свободно и быть прикрепленной неподвижно),
  • Примерная нагрузка на перекрытие (с учетом верхнего жилого этажа, мебели наверху, на крыше — осадков, снега, который будет оказывать давление зимой),
  • Шаг (расстояние, через которое укладываются двутавры параллельно один к другому, рекомендуемая величина 1 м, в редких случаях можно увеличить до 1,2 м).

Справочные значения по осям

Расчет на прочность невозможно сделать без знания осевого момента сопротивления. Этот параметр берут в таблице сортамента. Подразумевается его значение относительно центральных осей. Также используется такое значение, как центробежный момент. Данную величину таблица не обозначает, потому что по умолчанию она равна нулю по обеим осям.

Другие параметры

Кроме этого таблица сортамента содержит следующие параметры:

  • Радиус инерции,
  • Осевой момент инерции,
  • Статистический момент инерции.

Примеры расчетного сопротивления

Для расчета двутавровой балки может потребоваться такая величина, как расчетное сопротивление (Ry). Она зависит от марки стали, из которой произведена балка. Например, приведены готовые величины:

  • С 235 — 230 МПа,
  • С 345 — 335 МПа,
  • С 255 — 250 МПа.

Модуль упругости берут одной величиной, равной для стали: Е = 200 000 МПа. Расчет нагрузки двутавровой балки осуществляется на основе вычислений несущей способности. К этой цифре прибавляют 30% на прочность (это относится лишь к сварным профилям).

Выбор номера профиля (примеры)

Согласно таблице, по которой осуществляется выбор номера по предполагаемой нагрузке, величины пролета и шага, выбираются следующие модели профилей:

  • Номер 16 (при нагрузке 300 кг/м. п., пролет 6 м, шаг 1 м),
  • Номер 20 (при нагрузке 400 и 500 кг/м. п., пролет 6 м, шаг 1,1 м и 1,2 м),
  • Номер профиля 10 (при нагрузке 300 кг/м. п., пролет 4 м и 3 м, шаг 1 м).
  1. 1. Давление на перекрытие, включая вес самого перекрытия, пересчитывается на 1 погонный метр балки.
  2. 2. Полученное число умножается на коэффициент надежности согласно ГОСТ 8239-89.
  3. 3. На основании нагрузки находят момент сопротивления (по таблице основных расчетных значений ГОСТ 8239-89).
  4. 4. По моменту сопротивления определяют номер профиля из сортамента согласно ГОСТ 8239-89. При этом лучше выбирать номер на 2 значения выше.

Следует отметить, что несущая способность учитывает именно расчетную нагрузку, но не нормативную. Также несущая способность берется при расчете на изгиб.

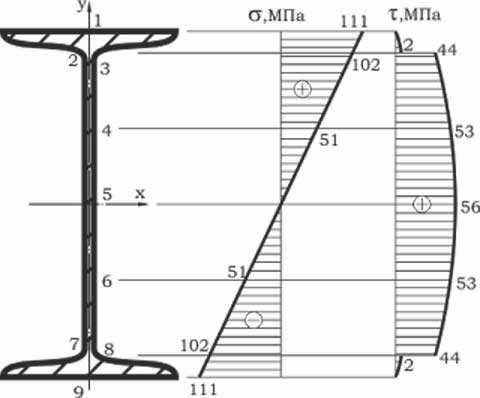

Прочность двутавровой балки определяется по нормативным напряжениям. При этом осуществляют построение эпюр напряжений, перемещений и внутренних усилий. Они основаны на следующих параметрах:

  • Поперечные и продольные силы,
  • Изгибающие и крутящие моменты.

Учет марки стали при определении прочности

Когда выполняется вычисление прочности, учитывается марка стали. Для сложных климатических условий двутавровая балка изготавливается из не хрупкой стали. Лучше выбирать максимально прочные марки. Здесь следует учитывать, что изделие более высокой прочности может иметь габариты меньше и, значит, величина допустимого давления будет меньше.

Именно поэтому грамотный расчет прочности выполняется в нескольких разных вариантах, затем параметры сравнивают. Для определения прочности надо разложить прилагаемую силу по осям и определить максимальные моменты вокруг этих осей.

Определение прогиба

  • Расчетная нагрузка (кг/м),
  • Нормативная нагрузка (кг/м),
  • Длина перекрытия (Д),
  • Расчетное сопротивление (МПа).

Следует отметить, что прогиб двутавровой конструкции не должен превышать такие значения:

  • 1/250 (при использовании для междуэтажных перекрытий),
  • 1/200 (если применяются для перемычек, чердаков).

Чем заменить вычисление прогиба?

При возведении небольшого дома в частном строительстве не обязательно находить все величины для сложных расчетов. Некоторые параметры могут совсем не влиять на качество строительства. Например, для небольшого домика, дачи определяют одну величину из двух:

При этом прогиб в частном строительстве рассчитывать не обязательно. Однако его величина используется при выборе отделки для потолка, так как тяжелые материалы при неблагоприятных условиях лучше не применять.

Общая формула на прогиб

Fх = -0аX + Мx2/2ЕI + Ax3/6ЕI — qх4/24Е/

Однако правильное вычисление прогиба зависит от вида нагрузки. В данном случае расчет двутавровой конструкции предусмотрен для прогиба вниз. Это значит, что центр тяжести смещается по оси y. Если на перекрытие действуют разные силы, расчет на прогиб проводится на каждое из них. В конце вычислений все результаты суммируются.

Такие приемы позволяют определить параметры на прогиб при любых нагрузках. Однако делать такие вычисления не всегда целесообразно, так как эти величины не постоянно имеют значение. Например, для частного небольшого домика, дачи, прогиб рассчитывать не обязательно.

Источник: the-master.ru


Нагрузка на двутавровую балку таблица

Расчет металлоконструкций, необходимых для возведения сооружений промышленного назначения или другого масштабного строительства весьма сложен и включает в себя учет множества факторов. Прежде чем ответить на вопрос, какие нагрузки выдерживает двутавровая балка, инженеру или архитектору необходимо учесть, в частности, собственный вес конструкционного элемента, методику его крепления, длину свободных пролетов.

Что может дать правильная оценка нагрузки и выбор соответствующей маркировки двутавра?

Главное, что дает правильная оценка нагрузки на конструкции из двутавра и выбор соответствующего класса проката — экономическую эффективность строительства. Затраты будут оптимальны, все требования техники безопасности и критерии прочности перекрытия — выполнены. При этом можно получить дополнительные преимущества:

  • значительно увеличить размер свободных пролетов,
  • снизить массу несущих конструкций, данный показатель может достигать 35% при переходе с квадратного профиля на двутавр,
  • повысить рентабельность, получая плановые конечные характеристики реализованного проекта в целом.

Для того чтобы увеличить предел нагрузки, которую способна выдержать двутавровая балка, применяют вспомогательные средства и методы. Это может быть, к примеру, создание дополнительных ребер жесткости или усиление существующих. Последний способ применяется для длинных конструкций из двутавра только в продольном направлении.

Виды нагрузок

На каждую двутавровую балку в конструкции действуют следующие нагрузки: • собственный вес, • изгибающий момент, • поперечная сила.

От правильности выбора номера проката будет зависеть, выдержит ли двутавр планируемую нагрузку на перекрытие, и способен ли он эффективно применяться в той или иной металлоконструкции.

Как выбрать наиболее подходящий сорт проката?

Каждая двутавровая балка маркируется собственным номером, который сразу может дать информацию о собственном весе изделия. Найти такую информацию можно в отраслевых справочниках и ГОСТ 8239-89. Например:

  • двутавр с номером 10 имеет массу 9,46 кг на погонный метр, при этом тонна проката — это 105,71 м балки,
  • аналогичные показатели для проката №20 — 21 кг на метр и 47,62 м в тонне.

Данные собственного веса используются при расчете методик крепления конца балки и для правильного проектирования несущих конструкций. Расчет уровня нагрузки на каждый из двутавров перекрытия достаточно сложен, поэтому строители и архитекторы часто пользуются усредненными значениями, к примеру:

  • для шестиметровых пролетов и нагрузке на перекрытие 300 кг на м.п. можно применять профиль 16, располагая балки с шагом 1 м,
  • если применять при нагрузке в 300 профиль 10 с шагом в метр, величина пролета должна быть уменьшена до 4 метров,
  • для профиля 20, расположенного с шагом 1.1 м в 6 м пролете, допускаются нагрузки на перекрытие в 500 кгм.п.

В общем случае данных, которые приводятся во множестве источников, достаточно для определения необходимого номера профиля. Однако на практике зачастую требуется точное определение нагрузки, которое должна выдерживать двутавровая балка.

Как сделать точный выбор?

Чтобы точно выбрать номер двутавра по необходимой нагрузке, необходимо:

  1. Пересчитать давление на 1 погонный метр балки, учитывая необходимую нагрузку на перекрытие и его собственный вес.
  2. По требованиям ГОСТ 8239-89 увеличить полученное значение на запас надежности (рекомендуемый коэффициент).
  3. По таблице ГОСТ 8239-89 определить момент сопротивления, используя полученную перед этим цифру нагрузки.

После этого достаточно заглянуть в справочную таблицу ГОСТ 8239-89 и определить номер двутавра. Специалисты рекомендуют выбирать прокат на 2 номера выше расчетного, чтобы иметь возможность увеличивать шаг расположения балок до 1.1 метра.

Источник: rmk-spb.ru


moyakrysha.ru

Как рассчитать максимальную нагрузку на двутавровую балку. Вес двутавровой балки – важный фактор несущей способности

Балка 20 . Применение. Виды. Расчёт двутавра .

Двутавровая балка - прокат, имеющий сечение буквы Н и означающий с латинского языка - «двурогая» с двух сторон («тавр» - бык). Расстояние между полками называют высотой, у двутавра 20го высота составляет около 200 мм или 20 см. Двутавр - это металлопрокат фасонного типа, изготавливаемый из строительной стали - ст3 и низколегированной стали 09Г2С.

Балка двутавровая 20 наиболее распространена в применении у строителей и монтажников, в первую очередь при устройстве каркасов с большими пролётами в зданиях, для перераспределения нагрузки с перекрытий на несущие конструкции. Её используют для мостостроительства, изготовления кранов, автомобилей, трубопроводов, самолётных ангаров, в железнодорожном строительстве и т. д. 20й профиль производят по 8239 ГОСТ двутавры стальные , госстандарту 26020-83, двутавр гост 19425-74 и техническим условиям СТО АСЧМ 20-93.

Двутавр 20й подразделяют по СТО АСЧМ 20 на нормальную балку 20Б с параллельными гранями полок, широкополочную балку 20Ш и 20К - для колонн. Двутавр СТО АСЧМ 20-93 с высотой 20 см имеет грани полок, которые параллельны. СТО двутавр производится НЛМК, который и разработал данный стандарт. По такому стандарту производится также балка 09Г2С , которая также подразделяется на нормальную балку, колонную и широкополочную. Металлопрокат из низколегированной стали может употребляться как при очень низкой температуре, так и при высоких температурах, не подвергаясь деформации.

Двутавр стальной 20Б1 имеет массу метра - 21,3 килограмм. Масса 20Ш1 составляет 30,6 кг в метре, вес колонной балки 20К1 - 41,4 кг, вес двутавра 20К2 - 49,9 кг. Параметры двутавра 20Б1: высота (h)- 200 мм, ширина полки (b)- 100 мм, толщина стенки (s) - 5,5 мм, толщина полки (t)- 8,0 мм. Широкополочный 20й профиль 20Ш1 имеет следующие характеристики: h - 194 мм, b- 150 мм, s - 6 мм, t - 9 мм. Колонная балка 20К1 обладает h 196 мм, b стенки - 199 мм, s стенки - 6,5 мм, t полки - 10, 0 мм.

Балка 20 по стандарту 19425 может быть монорельсовой (обозначается буквой М) и спец. (именуется буквой С). Этот ГОСТ распространяется на горячекатаные двутавры с полками, имеющими наклон внутренней поверхности полок. Монорельсовый двутавр, известный как кран балка, предназначена для крановых путей, как несущий мост в козловом или мостовом кранах, как подрельсовая балка. Такое изделие характеризуется высокой прочностью и способно противостоять большим нагрузкам, давлению, скручиванию. Специальная балка применима в стволе конструкций, которые обеспечивают движение подъёмных стволов, то есть для армирования стволов шахт, а также в сооружении лестниц и прокладке инженерных коммуникаций, креплении водоотливов.

Специальный профиль 20С имеет следующие параметры - двутавр размеры : высоту - 200мм, ширину полки - 100 мм, толщину стенки - 7 мм, толщину полки - 11,4 мм. Масса 1 м такого двутавра составляет 27,9 кг. Вес погонного метра балки в таблицах теоретический, он нужен для того,чтобы рассчитать самостоятельно вес целой балки или необходимое количество метров и штук двутавра. Итак, если балка 20 на складе металлоторгующей компании имеется длиной 12м, то чтобы выяснить вес одного хлыста, нужно двутавр вес 1 метра 27,9 умножить на 12м. Зная общее количество метров балки, легко можно посчитать общий вес необходимого металлопроката. На практике это лучше всего выяснить, уточнив у менеджеров компании АО «Металлоторг», которые кроме того подскажут стоимость металла, двутавр цена за метр, выпишут счёт, чтобы двутавр купить , и решат все текущие вопросы по загрузке и доставке.

Двутавр ГОСТ 8239 89 - на сортамент двутавров , имеющий отличие - наклон внутренних поверхностей полок. Такая балка с расстоянием между полками 200 мм имеет ширину этих полок - 100 мм, толщину металла посередине высоты - 5,2 мм, толщину полок 8,4 мм.

Какой двутавр лучше? Горячекатаный двутавр или сварной?

Чтобы выбрать между горячекатаной балкой 20 и сварным профилем с похожими параметрами, вычиляют момент сопротивления. Для этого учитывают нагрузку на перекрытие, непрерывную и краткосрочную нагрузку, используют табличные данные - коэффициент прочности и допустимый прогиб для несущих конструкций.

01.10.2010, 11:47

расчет:
1) брус 200*200*6000 через 0,5М =22 т.р (прогиб 20 мм)
2) двутавр 20Б ч/з 1,2м =27 т.р. (прогиб 20 мм)

По весу 1) -90 кг брус, 2)- 120 кг балка

В теории решения очень похожи. интересует практика что все таки лучше?

Зеленый Кот

01.10.2010, 11:55

Брус.
Железом вообще не стоит делать любые несущие конструкции ибо при пожаре дерево держится до последнего, а железо - хрясь и готово.

01.10.2010, 15:55

Температура при которой пойдет деформирования двутавр с жизнью несовместима. Тем более если снизу это все будет обшито гипсокартоном.

Если все же решите делать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

"хрясь и готово" - а не все ли равно уже будет)))

Оно может деформироваться в одном месте, и прилететь в другое, где еще остались условия для жизни... 🙂 но в целом вы правы.
+Дерево само по себе будет поддерживать горение, а железо нет...

Зеленый Кот

01.10.2010, 17:41

Температура при которой пойдет деформирования двутавр с жизнью несовместима.
Неправильно.
Одно дело когда он сам по себе, а другое, когда он под нагрузкой.

До недавнего времени вообще было запрщено использовать в качестве стропил мет. профиль, теперь же смотрю делают вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато - смотрим какулятор.

01.10.2010, 20:32

У меня в одном помещении пролет получился 5,7 метров, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, вроде по расчету двутавр был крепче, чем дерево. Стоит учесть что дерево можно найти 6,5 метров, а длина двутавра 11,7 метра или 12 метров (для перекрытия пролета 6 метров надо как минимум 15 см на сторону) . Правильнее было бы уложить плиты, но у меня не получилось. Разница между деревом и двутавром была гдето 10-12%. При кладке стен устанавливал между вырезом в газоблоке и двутавром пенопласт 3 см.
На счет пожара-надо предохроняться.

02.10.2010, 00:47

А я на 6 м пролет положил 5,8 метровую жб плиту и ни о чем больше не задумываюсь. Не горит, не плавится, не гнется...

02.10.2010, 09:00

Спасибо всем, я все таки склоняюсь к двутавру,поскольку он прочнее, я на перекрытие хочу стены внутренние из пеноблока 100 см поставить. (хотя наверное можно было по 2 бруса под стену положить)
то wawan001 пролет 6М это по осям стен, то есть по 15 см с каждой стороны опора будет.
то Кот, я предполагаю если засыпать негорючий утеплитель аля керамзит то гореть там вообще нечему будет (дом из пеноблока).

И еще вопрос если перекрывать двутавром можно ли вместо крайних балок использовать деревянную скажем 50-ку закрепленную к боковым стенам??

02.10.2010, 18:30

Есть другой вариант.

02.10.2010, 19:12

Есть другой вариант.
Делаете несущую балку (пускай из двутавра), на которую укладываете простые деревянные балки перекрытия. Это гораздо дешевле выйдет.
Двутавров понадобится один-два, но мощных. По цене все равно выйдет дешевле.

Я так себе сделал

02.10.2010, 20:01

dengt , у меня эта идея приходила в голову с точки зрения технологичности устройства в будущем полов, если деревянные перекрытия устанавливать внутрь двутавра, а по верх делать контробрешетку (балки по расчету). Расстояние от края балки до двутавра 40 см- надежно. Ведь по расчетам на крайнии балки нагрузка меньше раза в 2 чем на соседнию, можно положить балку 150х200 или взять 2 штуки доски 50х200 и между ними установить отрезки доски того же размера длиной 1,5 метра, а 50-ка думаю хлипковата, хотя если к стене притянуть может и нормально будет. Если уверен в крепеже то наверное да.

04.10.2010, 0

samibm.ru

Двутавр 22 расчет нагрузки перекрытия 8 метров. Вес двутавровой балки – важный фактор несущей способности

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

  • увеличивает ширину пролетов зданий;
  • значительно, примерно на 35%, уменьшить массу несущих конструкций;
  • существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

  • необходимость применять при создании ребер жесткости дополнительную арматуру;
  • достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

  • уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
  • помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).


Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

  • длина,
  • метод закрепления,
  • форма,
  • площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

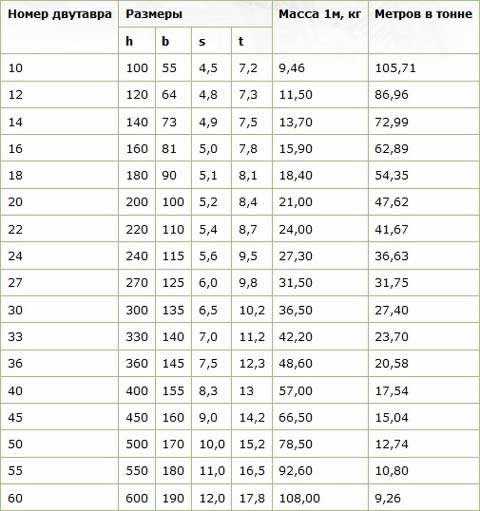

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра

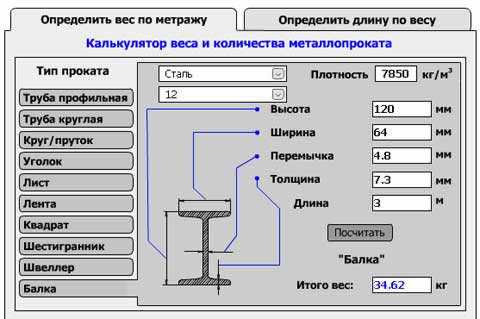

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра . Согласно таблице условна

moesms.ru

схемы крепления, выбор номера профиля

Двутавр – вид фасонного проката с поперечным сечением Н-образной формы, обладающий высокими прочностными характеристиками. Благодаря этому, он широко применяется при строительстве многоэтажных большепролетных сооружений. Точный выбор подходящего номера проката осуществляют специалисты с помощью расчетов, учитывающих нагрузки, которые будет испытывать двутавр во время эксплуатации. Для приблизительного определения номера профиля можно воспользоваться онлайн-калькулятором.

Схемы крепления Н-образного профиля

Для удобства проведения расчетов того, какую максимальную нагрузку может выдержать двутавр, все варианты использования профиля были сведены к нескольким стандартным схемам. Схемы различаются по способу крепления двутавра и приложения нагрузки:

  • На двух шарнирных опорах, расположенных на концах профиля. Первый вариант – с равномерно распределенным нагружением, второй – со сосредоточенным усилием по центру.
  • Консоль. С равномерным или сосредоточенным усилием.
  • На двух шарнирных опорах с вылетом, балка нагружена равномерно по всей длине или сосредоточенно.
  • Балка на двух жестко защемленных опорах с различными типами усилий.

После выбора формальной схемы осуществляют сбор нагрузок, которые будет испытывать балка.

Сбор нагрузок

Для проведения расчетов на предельные состояния по прочности и прогибу определяют все усилия, которые будут воздействовать на двутавр. К ним относятся:

  • Постоянные. Собственный вес металлопрофиля и перекрытия.
  • Временные. К ним относятся три типа усилий: длительные, кратковременные, особые. К длительным, например, относится масса временных перегородок. Кратковременные – вес людей, ветровые, снеговые и другие воздействия. Особые – взрывные, вулканические.

Внимание!  В зданиях, в которых угол ската превышает 60°, воздействие снегового покрова в расчет не принимается.

Существует еще одно разделение усилий – на расчетные и нормативные, определяемые нормативной документацией.

Выбор номера профиля

Для определения номера профиля с помощью онлайн-калькулятора, помимо определения стандартной схемы крепления балки, действия на нее усилий и сбора нагрузок, необходимо указать длину пролета, материал, используемый при изготовлении металлопродукции. При подборе по предельным состояниям между двумя номерами выбирают изделие с более массивным сечением.

Примеры выбора профиля:

  • двутавр №10 – для пролетов 3-4 м, шаг – 1 м, усилие – 300 кг/пм;
  • номер 16 – пролет 6 м, шаг 1 м, воздействие – 300 кг/пм;
  • двутавр №20 рассчитан на более высокую нагрузку – 400-500 кг/м, пролеты – 3-4 м, шаг балок – 1,1, 1,2 м.

metallz.ru

Сколько выдержит кг 1 балка двутавровая. Вес двутавровой балки – важный фактор несущей способности

01.10.2010, 11:47

расчет:
1) брус 200*200*6000 через 0,5М =22 т.р (прогиб 20 мм)
2) двутавр 20Б ч/з 1,2м =27 т.р. (прогиб 20 мм)

По весу 1) -90 кг брус, 2)- 120 кг балка

В теории решения очень похожи. интересует практика что все таки лучше?

Зеленый Кот

01.10.2010, 11:55

Брус.
Железом вообще не стоит делать любые несущие конструкции ибо при пожаре дерево держится до последнего, а железо - хрясь и готово.

01.10.2010, 15:55

Температура при которой пойдет деформирования двутавр с жизнью несовместима. Тем более если снизу это все будет обшито гипсокартоном.

Если все же решите делать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

"хрясь и готово" - а не все ли равно уже будет)))

Оно может деформироваться в одном месте, и прилететь в другое, где еще остались условия для жизни... 🙂 но в целом вы правы.
+Дерево само по себе будет поддерживать горение, а железо нет...

Зеленый Кот

01.10.2010, 17:41

Температура при которой пойдет деформирования двутавр с жизнью несовместима.
Неправильно.
Одно дело когда он сам по себе, а другое, когда он под нагрузкой.

До недавнего времени вообще было запрщено использовать в качестве стропил мет. профиль, теперь же смотрю делают вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато - смотрим какулятор.

01.10.2010, 20:32

У меня в одном помещении пролет получился 5,7 метров, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, вроде по расчету двутавр был крепче, чем дерево. Стоит учесть что дерево можно найти 6,5 метров, а длина двутавра 11,7 метра или 12 метров (для перекрытия пролета 6 метров надо как минимум 15 см на сторону) . Правильнее было бы уложить плиты, но у меня не получилось. Разница между деревом и двутавром была гдето 10-12%. При кладке стен устанавливал между вырезом в газоблоке и двутавром пенопласт 3 см.
На счет пожара-надо предохроняться.

02.10.2010, 00:47

А я на 6 м пролет положил 5,8 метровую жб плиту и ни о чем больше не задумываюсь. Не горит, не плавится, не гнется...

02.10.2010, 09:00

Спасибо всем, я все таки склоняюсь к двутавру,поскольку он прочнее, я на перекрытие хочу стены внутренние из пеноблока 100 см поставить. (хотя наверное можно было по 2 бруса под стену положить)
то wawan001 пролет 6М это по осям стен, то есть по 15 см с каждой стороны опора будет.
то Кот, я предполагаю если засыпать негорючий утеплитель аля керамзит то гореть там вообще нечему будет (дом из пеноблока).

И еще вопрос если перекрывать двутавром можно ли вместо крайних балок использовать деревянную скажем 50-ку закрепленную к боковым стенам??

02.10.2010, 18:30

Есть другой вариант.

02.10.2010, 19:12

Есть другой вариант.
Делаете несущую балку (пускай из двутавра), на которую укладываете простые деревянные балки перекрытия. Это гораздо дешевле выйдет.
Двутавров понадобится один-два, но мощных. По цене все равно выйдет дешевле.

Я так себе сделал

02.10.2010, 20:01

dengt , у меня эта идея приходила в голову с точки зрения технологичности устройства в будущем полов, если деревянные перекрытия устанавливать внутрь двутавра, а по верх делать контробрешетку (балки по расчету). Расстояние от края балки до двутавра 40 см- надежно. Ведь по расчетам на крайнии балки нагрузка меньше раза в 2 чем на соседнию, можно положить балку 150х200 или взять 2 штуки доски 50х200 и между ними установить отрезки доски того же размера длиной 1,5 метра, а 50-ка думаю хлипковата, хотя если к стене притянуть может и нормально будет. Если уверен в крепеже то наверное да.

04.10.2010, 05:57

Я перекрывал пролет 5м брусом 150*150 сложенным вдвое и стянутым шпильками, т.е. получилась балка 150*300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы была возможность:(

05.10.2010, 09:32

[
я так себе сделал
пролет 11 на 6, разделил на три части двумя двутаврами и уложил деревянные балки, а что бы не увеличивать толщину перекрытия уложил их внутрь тавра. Предварительно приварил уголки к тавру и закрепил балки на болты.

Я так понимаю двутавры 6-ти метровые были?
тут уже 25Б2 минимум нужен, это на 5 см толще перекытие, вроде не смертельно.

По поводу закрепления боковых балок к стенам меня беспокоит то, что все остальные балки будут прогибаться а крайние нет, тогда перекытие прогнется ""пузырем"? к чему это приедет?

05.10.2010, 10:11

двутавр 6-ти меровый 20Б1 - две штуки поперек длины, получилось 3 зоны, две с опиранием балок одной стороны на стену, а второй на двутавр, и одна зона с балками зажатыми между двутаврами. Прогибания не заметил, двутавр на такой длине не ходит.

06.10.2010, 13:06

06.10.2010, 13:47

смотря как грузить, если по теории 400 кг/м то в вашем случае 20Б1 прогнется на 77 мм

Интересно как Вы это посчитали?

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

  • увеличивает ширину пролетов зданий;
  • значительно, примерно на 35%, уменьшить массу несущих конструкций;
  • существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

  • необходимость применять при создании ребер жесткости дополнительную арматуру;
  • достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

  • уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
  • помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).


Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

  • длина,
  • метод закрепления,
  • форма,
  • площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка

housepic.ru

Таблица нагрузок для металлических балок

Стальная двутавровая балка используется в качестве несущего элемента в гражданском и промышленном строительстве. Так, она успешно применяется в роли перекрытия, опорного элемента при возведении мостов, армирующей конструкции лифтовой шахты и пр. Производство, равно как и применение столь ответственного конструктивного элемента должно осуществляться в строгом соответствии с ГОСТами. Двутавровая металлическая балка нередко используется для обустройства несущего перекрытия в частном строительстве. Массивная на вид, она, тем не менее, должна использоваться в соответствие с расчетами нагрузок. При расчетах в специальных компьютерных программах следует полагать, что торцы двутавровой балки не имеют жесткого крепления, и выполнены на шарнирных опорах. Нагрузка на перекрытие с металлическими двутавровыми балками необходимо рассчитывать как 500 (со стяжкой) или 350 (без стяжки) кг/м2 с учетом собственного веса элемента. Рекомендуется соблюдать пролет между двумя соседними двутаврами, равный 1 м. Допустимо обоснованное рассчетами увеличение пролета до 1,2 м. Существует специальная таблица для выбора двутавра при различной длине пролетов и шаге между балками.

Нагрузки, кг/м погонный Сечение балок при длине пролета, м


3.0  3.5  4.0  4.5  5.0  5.5  6.0
 150  50x140 50x160  60x180   80x180  80x200  100x200  100x220
 200  50х160  50х180  70х180  70х200  100х200  120х220  140х220
 250  60х160  60х180  70х200  100х200  120х200  140х220  160х220
 300  70х160  70х180  80х200  100х220  120х220  160х220  200х220

www.gor-steel.ru

Сколько выдерживает двутавровая балка на 10 нагрузки. Вес двутавровой балки – важный фактор несущей способности

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

  • увеличивает ширину пролетов зданий;
  • значительно, примерно на 35%, уменьшить массу несущих конструкций;
  • существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

  • необходимость применять при создании ребер жесткости дополнительную арматуру;
  • достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

  • уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
  • помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).


Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

  • длина,
  • метод закрепления,
  • форма,
  • площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра . Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.


Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы.

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

Несущая способность

Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.


Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.


Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление

Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за соб

netrs.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
