Сортамент двутавров ГОСТ - таблицы размеров двутавровых балок

Двутавр – разновидность фасонного металлопроката с поперечным сечением в виде буквы «Н». В массовом варианте изготавливается способом горячей прокатки, реже – путем сварки отдельных элементов. Горячекатаный профиль имеет внутренние грани полок с уклоном или параллельные. При производстве металлопродукции общего применения используют углеродистые стали обыкновенного качества, чаще всего Ст3сп, Ст3пс. Для изготовления стального проката, способного выдерживать повышенные нагрузки, в том числе вибрационные, используют низколегированные стали (09Г2С). Широкий ассортимент металлопроката Н-образного сечения позволяет выбрать изделие, которое оптимально соответствует запланированному назначению.

Двутавр с уклоном внутренних граней полок: размеры, характеристики

Производство этой металлопродукции осуществляется в соответствии с ГОСТом 8239-89. В маркировке указывается высота стенки в сантиметрах. Уклон внутренних граней полок находится в интервале 6-12%.

Обозначения:

  • h – высота стенки. Расстояние между наружными гранями полок.
  • b – ширина полки. Расстояние между крайними точками полки.
  • s – толщина стенки
    . Этот параметр во многом определяет прочность и несущую способность двутаврового профиля.
  • t – средняя толщина полки. Это значение определяется математически – из показателя ширины полок вычитают толщину стенки, разность делят на 4.
  • R – радиус внутреннего закругления. Это закругление, образуемое в примыкании полки и стенки, повышает прочность металлоизделия.

Таблица размеров и массы двутавровых балок с уклоном внутренних граней полок по ГОСТу 8239-89

Обозначение двутавра

h

b

s

t

R

r

Площадь поперечного сечения, мм2

Масса 1 м, кг

Не более

мм

10

100

55

4,5

7,2

7,0

2,5

12,0

9,46

12

120

64

4,8

7,3

7,5

3,0

14,7

11,5

14

140

73

4,9

7,5

8,0

3,0

17,4

13,7

16

160

81

5,0

7,8

8,5

3,5

20,2

15,9

18

180

90

5,1

8,1

9,0

3,5

20,2

15,9

20

200

100

5,2

8,4

9,5

4,0

26,8

21,0

30

300

135

6,5

10,2

12,0

5,0

46,5

36,5

36

360

145

7,5

12,3

14,0

6,0

61,9

48,6

Основная область применения двутавровой балки – устройство перекрытий и покрытий многоэтажных зданий жилого административного, производственного назначения, армирование фундаментов, строительство дорог и мостов, создание колонных металлоконструкций.

В соответствии с ГОСТом 19425-74 производят двутавры специального назначения. Продукция с индексом «М» используется для организации подвесных путей в производственных помещениях. Угол уклона – до 12%.

Таблица размеров и массы двутавров специального назначения с уклоном внутренних граней полок по ГОСТу 19425-74

Обозначение двутавра

h

b

s

t

R

r

Площадь поперечного сечения, мм2

Масса 1 м, кг

Не более

мм

24 М

240

110

8,2

14,0

10,5

4,0

48,7

38,3

36М

360

130

9,5

16,0

14,0

6,0

73,8

57,9

45М

450

150

10,5

18,0

16,0

7,0

98,8

76,6

Двутавр с параллельными гранями полок: размеры, характеристики

Сортамент двутавровой балки с параллельными гранями полок определяется двумя основными нормативами: ГОСТом 26020-83 и СТО АСЧМ 20-93. В маркировке этой металлопродукции указываются: высота стенки, выраженная в сантиметрах, буква, обозначающая тип конструкции, цифра от 1 до 5. Чем больше цифра, тем массивней сечение.

Обозначения:

  • h – высота стенки;
  • b – ширина полки;
  • s – толщина стенки;
  • t – толщина полки;
  • R – радиус внутреннего закругления.

По конструктивному исполнению различают следующие типы двутавров с параллельными гранями полок:

  • Нормальные балочные. В маркировке указывается буква «Б». Относятся к универсальной строительной продукции, используемой для устройства большепролетных перекрытий, изготовления ферм, несущих конструкций различного назначения.
  • Широкополочные. В маркировке присутствует буква «Ш». Наиболее обширные области применения проката этого вида – мостостроение, изготовление лестниц, жилое и индустриальное строительство.
  • Колонные. В маркировке указывается буква «К». Такая балка имеет практически одинаковую высоту стенки и ширину полок. Толщина полок увеличена. Этот массивный металлопрокат востребован при строительстве колонн и опор.

Таблица сортамента двутавровых балок с параллельными гранями полок по СТО АСЧМ 20-93 – нормальных балочных, широкополочных, колонных

Тип двутавра

h

b

s

t

R, не более

Площадь поперечного сечения, мм2

Масса 1 м, кг

мм

Нормальные балочные

20Б1

200

100

5,5

8,0

11

27,16

21,3

25Б1

248

124

5

8

12

32,68

25,7

25Б2

250

125

6

9

12

37,66

29,6

30Б1

298

149

5,5

8

13

40,8

32,0

30Б2

300

150

6,5

9

13

46,78

36,7

35Б1

346

174

6

9

14

52,68

41,4

40Б1

396

199

7

11

16

72,16

56,6

40Б2

400

200

8

13

16

84,12

66,0

Широкополочные

20Ш1

194

150

6

9

13

39,0

30,6

25Ш1

244

175

7

11

16

56,24

44,1

30Ш1

294

200

8

12

18

72,38

56,8

35Ш1

334

249

8

11

20

83,17

65,3

35Ш2

340

250

9

14

20

101,51

79,7

40Ш1

383

299

9,5

12,5

22

112,91

88,6

40Ш2

390

300

10

16

22

135,95

106,7

Колонные

20К1

196

199

6,5

10

13

52,69

41,4

20К2

200

200

8

12

13

63,53

49,9

25К1

246

249

8

12

16

79,72

62,6

Для расчета площади поперечного сечения двутавровой балки в таблице сортамента использовались номинальные размеры, а для расчета массы 1 м – средняя плотность стали, равная 7850 кг/м3. Поэтому табличные величины могут немного отличаться от фактических.

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр.,
д.111-113-115, лит.Б, оф 311

spbrmk.ru

подбор сечения. Виды колонная, широкополочная, монорельсовая балки

  • Размеры и характеристики
  • Самые востребованные номера двутавра
  • Сегодня ассортимент предложений рынка стройматериалов настолько велик, что позволяет выбрать без проблем требуемый, в полном соответствии со своими предпочтениями и возможностями. Когда речь заходит о консольных конструкциях, то в первую очередь упоминают БДК-1 и ее металлических собратьев. Как же правильно выбрать двутавр?

    Конструктивно двутавр для перекрытия – это мерный отрезок профиля прокатного или сварного типа, имеющий постоянное сечение. В основе его правильного выбора лежит сортамент двутавровых балок, то есть размеры, характеристики, сечение и другое.

    Металлическая двутавровая балка по способу производства бывает двух типов:

    • сварная, которую изготавливают методом сваривания, ее размеры начинаются от 60 мм;
    • горячекатаная, изготовленная из стальной заготовки по технологии горячей прокатки, размеры – до 60 мм.

    Начиная от процесса производства, типоразмерных характеристик и требований к качеству исходного сырья, все регламентировано соответствующими ГОСТами (межгосударственный стандарт), с которыми вы можете ознакомиться в нашей рубрике «СНиПы и нормы».

    Размеры и характеристики ↑

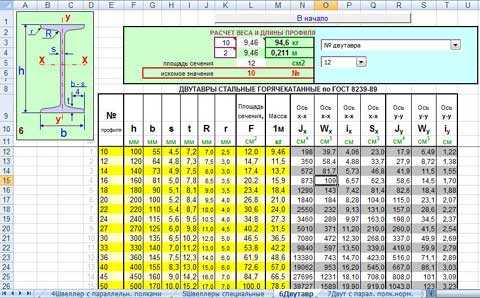

    Все возможные размеры и описание основных характеристик собраны в таблицах ГОСТа. Сортамент двутавровых балок – это не что иное, как совокупность всех этих данных, сгруппированная в списки по видам изделия, что значительно облегчает подбор.

     Группы двутавров по конструкции полок ↑

    Конструктивно двутавровая полка может иметь параллельные или наклонные грани. В первую группу по условию применения включены:

    • нормальная (маркируется буквой «Б»). Сортамент ее включает профили,имеющие номера 10 – 60. Толщина стенок у них минимальная и может равняться величине, достигающей до 1/55 высоты самого элемента. Чем тоньше окажется стенка, тем их сечение будет лучше работать на изгиб.

    • широкополочная («Ш»). Они, в свою очередь, подразделяются на разрезной вариант и неразрезной. Первые, с облегченным весом и одинаковой высоты и ширины устанавливают в один пролет. Неразрезные, соответственно, укладывают одновременно на несколько. Соотношение высоты к ширине полки в этом случае: 1 к 2,5 – 1 к 1,16. Полки с увеличенной шириной обеспечивают особую устойчивость, поэтому такие изделия можно устанавливать без вспомогательных элементов как самостоятельные. Это приводит к уменьшению объема выполняемых работ, а, значит, и к сокращению расходов.

    Наиболее характерное преимущество разрезных вариантов перед неразрезными в простоте монтажа и меньшей чувствительности к осадкам опор. Однако себестоимость их производство выше из-за большего расхода металла – примерно на 10–12%, что, несомненно, можно отнести к недостаткам. Консольные конструкции могут быть обоих типов, разрезными и многопролетными.

    • двутавровая балка колонная («К») – с большой толщиной полок. Это дает возможность применять их в качестве несущего элемента строения. Изготавливают подобные изделия по технологии проката. Основная область применения – значительные пролеты и высокие крановые нагрузки. На фоне других конструкций этого типа они самые тяжелые и устойчивые к износу.

    Во вторую группу входят, соответственно:

    • обычные ГОСТ 8239-89, заменившие в 1989 году ГОСТ 8239 72:
    • специальные, скажем, балка монорельсовая двутавровая.

    Самые востребованные номера двутавра ↑

    Сортамент этих изделий изменяется в пределах №№ 10–100, скажем, двутавровая балка  12, 18, 16, 27, 30, 35, 36, 61. Они характеризуются следующим размерами:

    • высотой – 10-100 см,
    • шириной полки – 5,5–32 см,
    • толщиной стенки – 0,41–1,9 5 см и более.

    Выбирают изделие соответственно предназначению и ГОСТ. Подбор сечения двутавровой балки основан на величине воздействующей на нее нагрузки.

    Приведем всего лишь несколько примеров из огромного разнообразия видов и подвидов как обычных, так и специальных.

    Сортамент двутавра № 20 ↑

    20 используют при устройстве перекрытий и возведении несущих элементов межэтажных перекрытий (до 4 м), армировании изделий из бетона, железнодорожном строительстве и автомобилестроении. Последние сферы применения связаны с низким процентом содержания углерода, что позволяет сваривать. Их отличают повышенная устойчивость к сгибанию и скручиванию. Высота изделия – 200 мм. Изготавливают их исключительно прокатным способом.

    Длина – мерная и изменяется в пределах 4–12 м. Существует возможность заказать подобные изделия, имеющие меньшую или большую длину. Индивидуально можно заказать также конструкции с нестандартной толщиной стенок или полок. Номинальные размеры изделия, включая толщину, регламентирует ГОСТ 8239-89.

    Данные конструкции показывают высокие характеристики при воздействии горизонтальных нагрузок, чего абсолютно не скажешь о вертикальных. Этим объясняется, что во втором случае, к примеру, в вертикальных опорах, необходимо одновременно использовать другие элементы, которые обеспечат устойчивость к горизонтальным нагрузкам. Позиций – порядка 22.

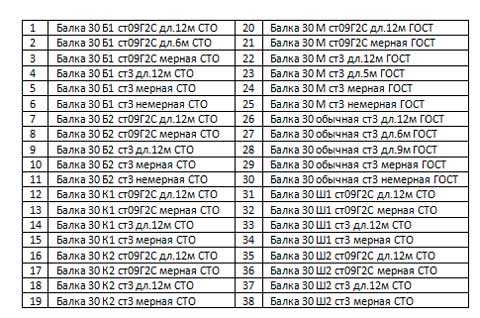

     № 30 ↑



    Основная область применения – крупнопанельное и каркасно-монолитное строительство. Из них возводят колонны, перекрытия, опоры и мостовые конструкции, используют как направляющие для мощной подъемной техники. В производстве используют два вида стали: низколегированную и углеродистую. Их также подразделят по точности изготовления на обычные (В) и с повышенной точностью (Б).

    Цифра 30 указывает только на высоту изделия, при этом вариантов исполнения может быть два как с параллельными гранями полок, так и с наклонными. Это фактически – условный размер. Имеет порядка 38 позиций.

      ↑№ 18

    • Стандартная конструкция имеет мерную длину – 400–12000 мм, изготавливаются также изделия, имеющие немерную и кратную длину.
    • Специальная, соответственно, 400–13 000 мм, в номенклатуру изделия включены также виды с мерных и кратно мерных с остатком.

      ↑№ 25К1

    Как видно из литеры «К», эти изделия чаще используют при возведении колонн. Число же 25 в номере указывает на высоту изделия. Это может быть совершенно самостоятельный элемент. В этом случае не требуются дополнительные усилия по обработке.

    © 2019 stylekrov.ru

    stylekrov.ru

    Сортамент двутавровых балок М по ГОСТ 19425-74* для балок путей подвесного транспорта



    Сортамент двутавровых балок М по ГОСТ 19425-74* для балок путей подвесного транспорта

    Сортамент двутавровых балок М по ГОСТ 19425-74*
    для балок путей подвесного транспорта
    (с исправлениями)

    Вернуться к списку сортаментов


        Условные обозначения:

        h - высота балки;
        b - ширина полки;
        s - толщина стенки;
        t - средняя толщина полки;
        R - радиус внутреннего закругления;
        r - радиус закругления полки;
        I - момент инерции;
        W - момент сопротивления;
        S - статический момент полусечения;
        i - радиус инерции;

        Примечание: Уклон полок для расчёта принят i=12%


                       Сортамент двутавровых балок М по ГОСТ 19425-74* для балок путей подвесного транспорта
            Геометрические характеристики вычислены по программе КМБП (http://hdru.com/russian/kmbp_2/rec_2_02.htm)
       ╔═══════╤═════╤═════╤══════╤══════╤══════╤═════╤═══════╤═══════╤══════════════════════════════════════════════════════╗
       ║ Номер │ h   │  b  │  s   │  t   │  R   │  r  │Площадь│ Масса │              Справочные значения для осей            ║
       ║профиля│     │     │      │      │      │     │попере-│ 1 м   ├───────────────────────────────┬──────────────────────╢
       ║       │     │     │      │      │      │     │ чного │       │              X - X            │       Y - Y          ║
       ║       ├─────┴─────┴──────┴──────┴──────┴─────┤сечения│       ├───────┬───────┬───────┬───────┼───────┬───────┬──────╢
       ║       │                мм                    │ (см2) │ (кг)  │Jx(см4)│Wx(см3)│ ix(см)│Sx(см3)│Jy(см4)│Wy(см3)│iy(см)║
       ╠═══════╪═════╤═════╤══════╤══════╤══════╤═════╪═══════╪═══════╪═══════╪═══════╪═══════╪═══════╪═══════╪═══════╪══════╣
       ║  18М  │ 180 │  90 │  7.0 │ 12.0 │  9.0 │ 3.5 │  33.0 │  25.9 │  1768 │  196.4│  7.33 │ 113.5 │ 131.0 │ 29.12 │ 1.99 ║
       ╟───────┼─────┼─────┼──────┼──────┼──────┼─────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼──────╢
       ║  24М  │ 240 │ 110 │  8.2 │ 14.0 │ 10.5 │ 4.0 │  48.8 │  38.3 │  4640 │  386.7│  9.75 │ 222.8 │ 277.7 │ 50.49 │ 2.39 ║
       ╟───────┼─────┼─────┼──────┼──────┼──────┼─────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼──────╢
       ║  30М  │ 300 │ 130 │  9.0 │ 15.0 │ 12.0 │ 6.0 │  64.0 │  50.2 │  9494 │  632.9│ 12.18 │ 363.8 │ 480.6 │ 73.95 │ 2.74 ║
       ╟───────┼─────┼─────┼──────┼──────┼──────┼─────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼──────╢
       ║  36М  │ 360 │ 130 │  9.5 │ 16.0 │ 14.0 │ 6.0 │  73.8 │  57.9 │ 15331 │  851.7│ 14.42 │ 492.9 │ 518.8 │ 79.81 │ 2.65 ║
       ╟───────┼─────┼─────┼──────┼──────┼──────┼─────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼──────╢
       ║  45М  │ 450 │ 150 │ 10.5 │ 18.0 │ 16.0 │ 7.0 │  98.8 │  77.5 │ 31881 │ 1416.9│ 17.97 │ 820.4 │ 892.2 │118.96 │ 3.01 ║
       ╚═══════╧═════╧═════╧══════╧══════╧══════╧═════╧═══════╧═══════╧═══════╧═══════╧═══════╧═══════╧═══════╧═══════╧══════╝


    webcad.pro

    Сортамент и основные параметры двутавровых балок

    Наш век — век информации. В настоящее время в интернете и печатных источниках можно всретить информацию о широчайшем ассортименте двутавров, чем с удовольствием пользуются проектные организации. Но к сожалению многие из представленных в справочниках балок либо уже не выпускются, либо выпускаются заводами под заказ.

    В нашем справочнике представлены двутавровые балки которые можно всегда найти в свободной продаже. Если заинтересовшая вас двутавровая балка не фигурирует в таблицах -свяжитесь с нашими менеджерами и уточните возможность заказа данной продукции на металлургических предприятиях.

    Форма выпуска двутавров и марки сталей

    Двутавровые балки выпускаются длиной 12 м. Нормативами допускается наличие в мерном прокате до 15% продукции немерной длины (для балок это в основном … от 6 до 12 м). По сложившейся практике для широкополочных и колонных балок количество немеры существенно меньше, и составляет 1-2 штуки на вагон (60-65 тн).

    По умолчанию выпускаются двутавры из стали 3сп/пс5 (ст245) и 09г2с (ст345). Для расчета конструкци выполненных из балок с маркировкой ст235, ст245, ст255, ст345 принимается вес указанный в нижеследующих таблицах.

    Балка двутавровая (ГОСТ 8239-89)

    Номер

    Размеры

    Масса 1м, кг

    Метров в тонне

    h

    b

    s

    t

    10

    100

    55

    4,5

    7,2

    9,46

    105,71

    12

    120

    64

    4,8

    7,3

    11,50

    86,96

    14

    140

    73

    4,9

    7,5

    13,70

    72,99

    16

    160

    81

    5,0

    7,8

    15,90

    62,89

    18

    180

    90

    5,1

    8,1

    18,40

    54,35

    20

    200

    100

    5,2

    8,4

    21,00

    47,62

    Балка двутавровая (СТО АСЧМ 20-93)

    Номер

    Размеры

    Масса 1м, кг

    Метров в тонне

    h

    b

    s

    t

    20Б1

    200,0

    100,0

    5,5

    8,0

    21,3

    46,9

    25Б1

    248,0

    124,0

    5,0

    8,0

    25,7

    38,9

    25Б2

    250,0

    125,0

    6,0

    9,0

    29,6

    33,8

    30Б1

    298,0

    149,0

    5,5

    8,0

    32,0

    31,3

    30Б2

    300,0

    150,0

    6,5

    9,0

    36,7

    27,2

    35Б1

    346,0

    174,0

    6,0

    9,0

    41,4

    24,2

    35Б2

    350,0

    175,0

    7,0

    11,0

    49,6

    20,2

    40Б1

    396,0

    199,0

    7,0

    11,0

    56,6

    17,7

    40Б2

    400,0

    200,0

    8,0

    13,0

    66,0

    15,2

    45Б1

    446,0

    199,0

    8,0

    12,0

    66,2

    15,1

    45Б2

    450,0

    200,0

    9,0

    14,0

    76,0

    13,2

    50Б1

    492,0

    199,0

    8,8

    12,0

    72,5

    13,8

    50Б2

    496,0

    199,0

    9,0

    14,0

    79,5

    12,6

    55Б1

    543,0

    220,0

    9,5

    13,5

    89,0

    11,2

    55Б2

    547,0

    220,0

    10,0

    15,5

    97,9

    10,2

    60Б1

    596,0

    199,0

    10,0

    15,0

    94,6

    10,6

    60Б2

    600,0

    200,0

    11,0

    17,0

    105,5

    9,5

    Балка двутавровая широкополочная (СТО АСЧМ 20-93)

    Номер

    Размеры

    Масса 1м, кг

    Метров в тонне

    h

    b

    s

    t

    20Ш1

    194,0

    150,0

    6,0

    9,0

    30,6

    32,7

    25Ш1

    244,0

    175,0

    7,0

    11,0

    44,1

    22,7

    30Ш1

    294,0

    200,0

    8,0

    12,0

    56,8

    17,6

    30Ш2

    300,0

    201,0

    9,0

    15,0

    68,6

    14,6

    35Ш1

    334,0

    249,0

    8,0

    11,0

    65,3

    15,3

    35Ш2

    340,0

    250,0

    9,0

    14,0

    79,7

    12,5

    40Ш1

    383,0

    299,0

    9,5

    12,5

    88,6

    11,3

    40Ш2

    390,0

    300,0

    10,0

    16,0

    106,7

    9,4

    45Ш1

    440,0

    300,0

    11,0

    18,0

    123,5

    8,1

    50Ш1

    482,0

    300,0

    11,0

    15,0

    114,2

    8,8

    50Ш2

    487,0

    300,0

    14,5

    17,5

    138,4

    7,2

    50Ш3

    493,0

    300,0

    15,5

    20,5

    156,1

    6,4

    50Ш4

    499,0

    300,0

    16,5

    23,5

    173,4

    5,8

    Балка двутавровая колонная (СТО АСЧМ 20-93)

    Номер

    Размеры

    Масса 1м, кг

    Метров в тонне

    h

    b

    s

    t

    20К1

    196,0

    199,0

    6,5

    10,0

    41,4

    24,2

    20К2

    200,0

    200,0

    8,0

    12,0

    49,9

    20,0

    25К1

    246,0

    249,0

    8,0

    12,0

    62,6

    16,0

    25К2

    250,0

    250,0

    9,0

    14,0

    72,4

    13,8

    25К3

    253,0

    251,0

    10,0

    15,5

    80,2

    12,5

    30К1

    298,0

    299,0

    9,0

    14,0

    87,0

    11,5

    30К2

    300,0

    300,0

    10,0

    15,0

    94,0

    10,6

    30К3

    300,0

    305,0

    15,0

    15,0

    105,8

    9,5

    30К4

    304,0

    301,0

    11,0

    17,0

    105,8

    9,5

    35К1

    342,0

    348,0

    10,0

    15,0

    109,1

    9,2

    35К2

    350,0

    350,0

    12,0

    19,0

    136,5

    7,3

    40К1

    394,0

    398,0

    11,0

    18,0

    146,6

    6,8

    40К2

    400,0

    400,0

    13,0

    21,0

    171,7

    5,8

    40К3

    406,0

    403,0

    16,0

    24,0

    200,1

    5,0

    40К4

    414,0

    405,0

    18,0

    28,0

    231,9

    4,3

    40К5

    429,0

    400,0

    23,0

    35,5

    290,8

    3,4

    metavto.ru

    Сортамент стальных горячекатаных двутавров: таблица АСЧМ, 20-93, 26020-83

    Благодаря двутавру, строительство вышло на новый уровень, теперь ни один проект не обходится без использования стальных двутавров. Продукт так же популярен и благодаря использованию в быстровозводимых сооружениях, поскольку каркас из двутавра возводится очень быстро, а по техническим характеристикам превосходит предшественников.

    Отдельно стоит сказать о затратах на производство горячекатаных двутавров. Из-за своей простоты затраты на производство продукта минимальны. Имеется возможность производить не только серийно или под заказ, но и поточным производством.

    Производство согласно требованиям ГОСТ

    Как и любой подобный продукт, сортамент двутавров ГОСТ (ГОСТ 535-88, ГОСТ 19281-89, ГОСТ 27772-88, ГОСТ 7566-81) подчиняется общим стандартам качества. Но на этом регламент на данную продукцию не ограничивается, дополнительными нормативами являются: СТО АСЧМ 26020-83, 20-93, 20, 89.

    Само производство двутавра происходит в несколько этапов:

    • Из листового металла, при помощи термической резки, производят заготовки соответствующей длины и ширины. Современные станки с ЧПУ имеют несколько «ножей» (резаков), что позволяет резать лист метала сразу в нескольких направлениях, и за один подход получать сразу готовую заготовку. В зависимости от толщины листа регулируется скорость резки, которая может достигать 1м в минуту.
    • Обязательный элемент – фрезерная обработка кромок, которая способствует улучшению при сварке стенки и полки стального двутавра.

    • Весь сортамент стальных двутавров собирается при помощи специального оборудования, методом сжимания. Такой способ позволяет не только упростить и снизить затраты на производство, но и повысить эффективность до 3 раз. Производство происходит в 2 этапа, на первом формируют Т-образный профиль, далее его вращают на 180 градусов и завершают сборку. На данном этапе особое внимание уделяется расположению деталей, будущей конструкции. Они должны располагаться перпендикулярно, поскольку от этого зависит надежность конструкции.
    • Сварка балки.

    В настоящее время крупное производство все чаще прибегает к помощи автоматизированной техники при сварке двутавров. Обусловлено это тем, что ручная и полуавтоматическая сборка являются более затратными и опасными для жизни человека. А так же эти способы не лишены изъянов, которые допускает сварщик. Автоматизированное производство производится по компьютерной программе, которая ошибиться не может, да и времени на производство единицы продукции она тратит меньше. Так же при сварке используется технология жидкого флюса. Данный метод выводит процесс сварки на новый уровень, предотвращая разбрызгивание металла и соответственно его потери. При использовании жидкого флюса теряется около 1% металла, без его использования – до 30%.

    В соответствии с требованиями ГОСТ и СТО АСЧМ, продукт не должен иметь дефектов и искривлений форм. Но во время сварки двутавр подвергается высоким температурам, которые деформируют его. Поэтому весь сортамент стальных двутавров перед поступление в эксплуатацию проходит через прокатный станок, оснащенный валами, которые исправляют кривизну металла при нагреве.

    Профиль двутавров.

    Поскольку двутавр применяется как для строительства различных объектов, так и в машиностроении, то и требования к нему будут зависеть от профиля, к котором он применяется.

    На следующих фото таблиц, можно видеть значения для нормальных, широкополочных и колонных двутавров в соответсвии с требованиями ГОСт и СТО АСЧМ.

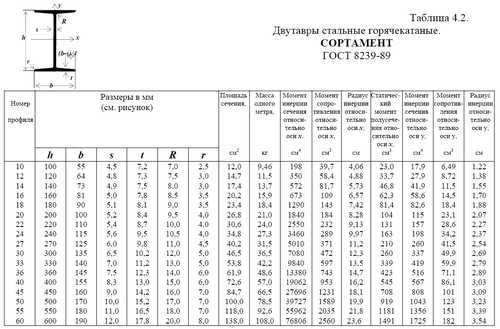

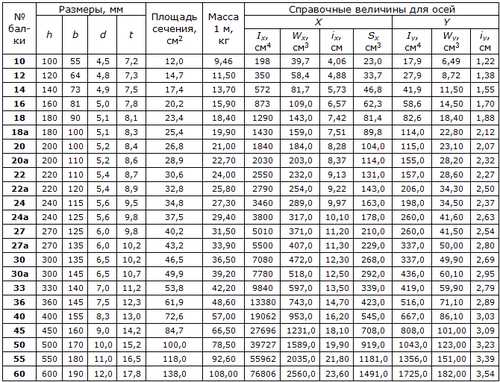

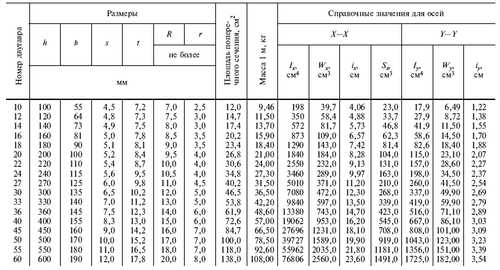

    Таблица значений для нормальных сортаментов двутавров.

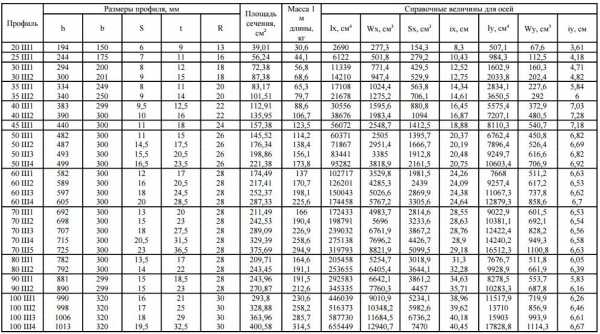

    Значения для широкополочных двутавров.

    Таблица значений для колонных двутавров.

    Таблица значений для предельных отклонений по размерам и форме поперечного сечения двутавтров.

    Общие правила для производителя и заказчика

    Производитель должен в обязательном порядке следовать требованиям ГОСТ и СТО АСЧМ при изготовлении горячекатных двутавров. Поскольку данное изделие применяется в основном при крупномасштабном строительстве и является каркасом для построек различной направленности: здания, мосты, эстакады, при монтаже опор и путепроводов, для укрепления шахт. Но довольно редко применяется в частном, малом строительстве (небольшие дома в 1-3 этажа, частные коттеджи). Как было описано выше, двутавр играет чрезвычайно важную роль в строительстве, а, следовательно, помимо производства играет роль и маркировка продукции, которую можно найти в соответсвующем ГОСТе.

    Данные обозначения не обходимы по причине широкопрофильного использования двутавров, однако материал, из которого изготовлено изделие, подходит только для определенного вида работ. Следовательно, ошибка в маркировке товара может привести к несчастному случаю, жертв среди строителей или обрушению конструкции со всеми вытекающими последствиями.
    Заказчик со своей стороны должен четко формулировать запрос на изготовление двутавров соответственно ГОСТ. Во время приемки, в обязательном порядке должен соблюсти все правила приемки, описанные выше и соотнести результаты с маркировкой товара.

    metall.trubygid.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
