балка строительная, балка колонная, балка монорельсовая, балка широкополочная.
|
В этой статье представлено описание строительных балок. Цена выставленной в продажу двутавровой балки в нашем онлайн-каталоге металлопроката установлена за тонну, за штуку и за погонный метр. Широкий ассортимент складируемых стальных двутавров позволяет покупателю приобрести единовременно все желаемые типоразмеры. Крытое хранение всего металлопроката дает возможность нашей организации осуществлять поставку двутавровых балок соответствующего качества. Наш онлайн-сервис металлопроката предоставляет возможность осуществить заказ стальной балки без посещения офиса. Для этого оформите Вашу заявку с оплатой на месте получения без внесения предоплаты. Для оформления заявки перейдите в каталог товаров: |
|

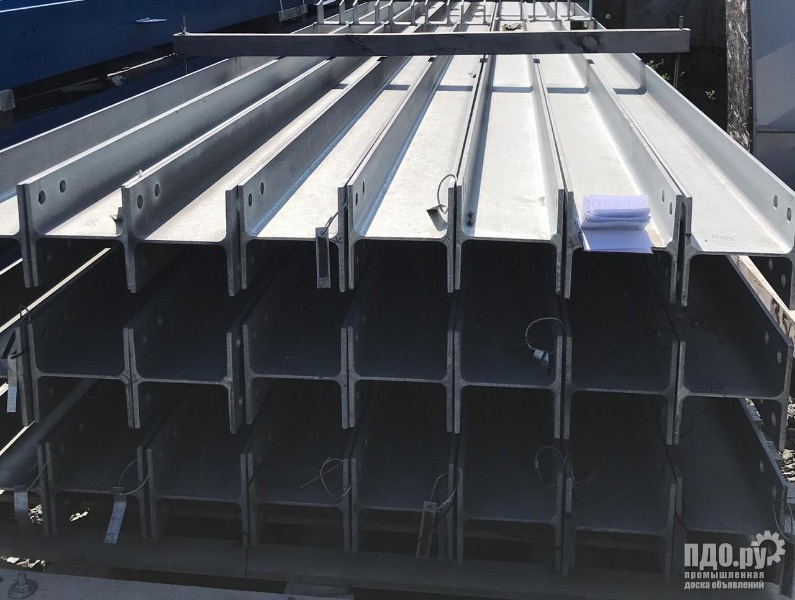

Двутавровая балка стала применяться в строительстве еще в начале XX века и до сегодняшнего дня не потеряла своей актуальности. |
|
Применение. В строительной отрасли металлические балки используют в качестве несущих элементов эстакад, мостов. Также они могут играть роль междуэтажных и напольных перекрытий, а в монолитных строениях составлять основу каркаса. Использование стальных балок позволяет снизить затраты на строительство по сравнению с монолитными сооружениями. В строительстве домов, как правило, используют нормальные балки Б1. Широкополочные балки наиболее подходят, как опоры для тяжелогруженых других балок или легких колонн. |
|
Классификации. На основании размера профиля стальные балки разделяют на:
По длине профиля двутавровые балки делят на три типа. Балки выпускают длиной от 4 до 12 метров, но в случае необходимости, балки могут быть нарезаны до необходимого размера. Выделяют следующие длины балок:
В зависимости от наклона граней их делят на два типа: модели с параллельными гранями полок и конструкции с уклоном. Правильный подбор балки позволит улучшить износостойкость конструкции и надежность крепления. |
|
Характеристики. Металлические балки имеют много полезных свойств, которые делают их неотъемлемой частью строительных работ. Они могут выдерживать большие нагрузки. Металл, как материал из которого изготавливаются двутавровые балки – прочный, упругий, не горит, однако постоянное воздействие высоких температур может привести к снижению надежности конструкции. Воздействие биологических и климатических факторов не способно нанести большого вреда материалу. |
|
Производство. В промышленности применяется несколько основных методов изготовления: из стальной заготовки с помощью горячей прокатки или с применением сварки. Бывают также клепаные двутавры. Сварные двутавровые балки производятся с помощью трех листовых заготовок, которые свариваются между собой. Клепаные модели включают вертикальный лист металла, к которому прикрепляются у оснований поясные углы. |
|
Где купить стальные балки? Мы предлагаем широкий ассортимент двутавровых балок. В нашем интернет-магазине Вы найдете металлические балки 10, 12, 16, 20 и вплоть до балки 50. Большой выбор позволит Вам подобрать необходимый товар, который сможет максимально эффективно решить поставленные Вами задачи. Вся продукция соответствует современным стандартам качества. Условия крытого склада для её хранения, дают возможность уберечь товар от коррозии и деформации. Приобретя товар у нас, Вы гарантированно получите надежные и прочные изделия. Оформить заказ Вы можете на сайте или позвонив к нам в офис. Мы располагаем собственным автомобильным парком, что позволяет оперативно выполнять заказы и доставить товар в удобное для Вас время. Приобрести стальную двутавровую балку Вы можете, оформив заказ в погонных метрах, хлыстах ( балках ) или тоннах. Мы продаем товар по выгодным и прозрачным ценам. Стоимость продукции всегда будет точно соответствовать, заявленной в интернет-магазине. У нас нет никаких переплат или скрытых дополнительных платежей. Для того чтобы сделать заказ и его оплатить Вам не нужно посещать наш офис. Вы сможете по факту доставки рассчитаться за доставленный товар. Основные размеры стальных балок, представленных в нашем интернет-магазине «МеталлОнлайн»:
|
Её конструкция по форме напоминает букву Н. Она получила большое распространение, благодаря простоте конструкции и прочности. Большие загородные коттеджи и современные промышленные предприятия возводятся с использованием этого материала. Балка двутавр обладает симметричным сечением, которое позволяет распределять нагрузку равномерно. Она прекрасно переносит большие нагрузки, обладает устойчивостью к прогибу и сжатию.
Колонные двутавры необходимы, когда устанавливают тяжелые колонные конструкции.
Правильный выбор соответствующей балки обеспечит технические преимущества объекту.
Для увеличения сопротивления нагрузкам в качестве основания вместо одного горизонтального листа крепят трех горизонтальный лист. В зависимости от способа производства формируется цена товара и его отдельные технические характеристики. Сварные двутавры имеют более низкую цену, по причине меньших затрат на производство, однако для массивных, тяжелых конструкций используют чаще горячекатаные балки. Клепаные балки менее экономичны, нежели сварные, однако они лучше работают под вибрационными и динамическими нагрузками. Клепаные двутавры тяжелее сварных и также сложнее последних в изготовлении.
Универсальные размеры балок — запасные части из стали
ЗАПРОСИТЬ ЦЕНУ
Q
U
O
T
E
07 3865 7740
1 Максвелл Сент Брендейл Q 4500
07 3865 7740
Максвелл-стрит, 1 Брендейл Q 4500
Получить предложение или узнать об этом продукте
Универсальные балки также известны как балки UB или I из-за их формы.
Доступны в различных размерах и весах. Форма UB делает его идеальным для балок или боковой поддержки веса. Чем глубже UB, тем «жестче» луч.
| Designation | kg/m | h (mm) | b (mm) | tf (mm) | tw (mm) | r (mm) |
| UB15014 | 14.0 | 150 | 75 | 7.0 | 5.0 | 8.0 |
| UB15018 | 18.0 | 155 | 75 | 9.5 | 6.0 | 8.0 |
| UB18016 | 16.1 | 173 | 90 | 7.0 | 4.5 | 8.9 |
| UB18018 | 18.1 | 175 | 90 | 8.0 | 5.0 | 8.9 |
| UB18022 | 22.2 | 179 | 90 | 10.0 | 6.0 | 8.9 |
| UB20018 | 18.2 | 198 | 99 | 7. 0 | 4.5 | 11.0 |
| UB20022 | 22.2 | 202 | 133 | 7.0 | 5.0 | 8.9 |
| UB20025 | 25.4 | 203 | 133 | 7.8 | 5.8 | 8.9 |
| UB20029 | 29.8 | 207 | 134 | 9.6 | 6.3 | 8.9 |
| UB25025 | 25.7 | 248 | 124 | 8.0 | 5.0 | 12.0 |
| UB25031 | 31.4 | 252 | 146 | 8.6 | 6.1 | 8.9 |
| UB25037 | 37.3 | 256 | 146 | 10.9 | 6.4 | 8.9 |
| UB31032 | 32.0 | 298 | 149 | 8.0 | 5.5 | 13.0 |
| UB31040 | 40.4 | 304 | 165 | 10. | 6.1 | 11.4 |
| UB31046 | 46.2 | 307 | 166 | 11.8 | 6.7 | 11.4 |
| UB36044 | 44.7 | 352 | 171 | 9.7 | 6.9 | 11.4 |
| UB36050 | 50.7 | 356 | 171 | 11.5 | 7.3 | 11.4 |
| UB36056 | 56.7 | 359 | 172 | 13.0 | 8.0 | 11.4 |
| UB41053 | 53.7 | 403 | 178 | 10.9 | 7.6 | 11.4 |
| UB41059 | 59,7 | 406 | 178 | 12,8 | 7,8 | 11,4 |
| UB46067 | 67,1 | 7 46067 | 67,1 | 7 44444444444444444444444444444444444444444444444444444444444444444444444рой0027 12.7 | 8. 5 | 11.4 |
| UB46074 | 74.6 | 457 | 190 | 14.5 | 9.1 | 11.4 |
| UB46082 | 82.1 | 460 | 191 | 16.0 | 9.9 | 11.4 |
| UB53082 | 82.0 | 528 | 209 | 13.2 | 9.6 | 14.0 |
| UB53092 | 92.4 | 533 | 209 | 15.6 | 10.2 | 14.0 |
| UB610101 | 101.0 | 602 | 228 | 14.8 | 10.6 | 14.0 |
| UB610113 | 113.0 | 607 | 228 | 17.3 | 11.2 | 14.0 |
| UB610125 | 125.0 | 612 | 229 | 19.6 | 11,9 | 14,0 |
Получить предложение или узнать об этом продукте
Нравится и следите за нами
В чем разница между H-образной, W-образной и S-образной балкой?
Стальные балки, такие как двутавровая, ш-образная и s-образная балки, выдерживают большие нагрузки.
Фактически, они составляют наиболее распространенный компонент структурных каркасных систем. Их можно использовать для строительства мостов, складов и других крупных зданий, а также для изготовления машин или кузовов грузовиков. Балки можно располагать по бокам или под углом и соединять с колоннами с помощью болтов, сварных швов и балочных опор.
Американский институт стальных конструкций (AISC) устанавливает технические параметры для каждой формы конструкционной стали. AISC определяет балку как «горизонтальный или наклонный элемент конструкции, который несет нагрузку и поддерживается в двух или более точках». Звучит достаточно просто.
Первым шагом в понимании различий между различными типами балок является понимание того, что означают все эти буквы и что входит в название стальных балок.
Легко загрузите нашу спецификацию конструкционной стали Какие балки подходят для вашего коммерческого проекта? Kloeckner Metals является поставщиком полного ассортимента металлоконструкций и сервисным центром, который гордится тем, что поставляет балки различных марок и размеров по всей Северной Америке.
Загрузите нашу спецификацию конструкционных пластин и узнайте, что Kloeckner Metals регулярно поставляет на склад.
Спецификация конструкционной плиты
Как называются балки?
Некоторые из наиболее часто задаваемых вопросов о стальных балках касаются названий форм балок. Что названия говорят нам о структурной форме? В широком смысле названия, данные балкам и другим профилям из конструкционной стали, напрямую относятся к форме, поперечному сечению или качеству продукта.
За исключением тавровой балки, каждая стальная балка имеет вертикальную секцию, называемую стенкой, и горизонтальные секции вверху и внизу стенки, называемые стойками или полками. Это формирует форму прописной буквы I или прописной буквы H, в зависимости от того, как вращается луч.
Буква «S» в названии S-образных балок означает «стандарт», а буква «W» в названии W-образных балок означает «широкий фланец». Двутавровая балка — это тип стандартной балки, а двутавровая балка — это тип широкой балки.
Узнайте больше о том, что такое двутавр.
Вот факторы, влияющие на наименование:
- Условия поддержки
- Строительные материалы
- Геометрия
- Поперечные сечения
- Условия равновесия
- Методы строительства
Уникальная геометрия и высокая прочность балок делают их способными противостоять напряжению сдвига и изгибу, и они широко используются в общем строительстве и гражданском строительстве. Но точное применение будет зависеть от конкретной геометрии луча. Например, балки могут выступать в качестве важных опорных колонн в строительстве больших зданий. Их называют двутавровыми сваями, несущими сваями или балками высокого давления. Они, как правило, тяжелее и толще, чем S- или W-образные балки.
Таким образом, при сравнении типов балок необходимо учитывать несколько соображений, включая тип металла (алюминий и углеродистая сталь), марку металла, размеры, механические свойства и взаимосвязь между стенкой и ножками балки.
Из каких частей состоит стальная балка?
Вертикальная стенка и горизонтальные стойки/полки составляют основные части балки.
Конические и неконусные полки
Как и в случае других профилей из конструкционной стали, полки на балках могут сужаться. Это создает наклон на четырех внутренних углах, где ножки соединяются с стенкой, делая ее более толстой, чем на других участках балки. Этот наклон проходит вдоль ножек, образуя закругленный край.
Ноги также могут быть параллельными или неконусными, что создает более четкие края за счет одинаковой толщины вокруг балки. Когда ножки конусообразные, они лучше сопротивляются изгибу из-за большей толщины в критических точках конструкции. Однако их закругленные концы затрудняют соединение с другими конструкциями, и вместо этого инженеры могут выбрать W-образную балку.
S-образные, W-образные и H-образные формы
На этом рисунке AISC S-образная балка расположена в крайнем левом углу.
Луч W находится в центре. А двутавровая балка справа.
S-образные балки
Изучая S-образную балку (иногда называемую американской стандартной балкой), вы заметите, что конические ножки являются одним из основных конструктивных отличий. Там, где W- и H-образные балки имеют ровные блочные углы в месте соединения ножек со стенкой, S-образные балки закруглены. И они всегда округлены. Его уклон 2:12 (примерно 16,67%) на внутренних поверхностях полки является одной из ключевых характеристик S-образных балок.
Ширина ножек является еще одной ключевой характеристикой S-образных балок, поскольку они уже, чем W- и H-образные балки. Наконец, S-образные балки доступны в наименьшем диапазоне размеров. S-образные балки чаще всего используются в строительстве и судостроении.
Kloeckner Metals имеет S-образную балку A36, S-образную балку A572-50 и S-образную балку A992.
W-образные балки
Буква W в названии означает «широкие полки». Основное отличие W-образных балок состоит в том, что внутренняя и внешняя поверхности полки параллельны.
Кроме того, габаритная балка должна иметь глубину, по крайней мере равную ширине полки. Обычно его глубина значительно превышает ширину.
Одним из преимуществ W-образных балок является то, что их полки толще стенки. Это помогает противостоять напряжению при изгибе.
По сравнению с H- или S-образными балками, W-образные балки имеют гораздо больше стандартных сечений на выбор. Учитывая, что они имеют более широкий диапазон размеров (наименьший – W4x14, а самый большой – W44x355), они также считаются наиболее часто используемыми балками в современном строительстве во всем мире.
Kloeckner Metals с гордостью предлагает балки A992 W, балки A709-50 W, балки A572-50 W.
Двутавровые балки
Двутавровые балки являются самыми большими и тяжелыми доступными балками и могут выдерживать большие весовые нагрузки. Их иногда называют HP, H-образными сваями или несущими сваями, что связано с их использованием в качестве опоры подземного фундамента (несущие колонны) небоскребов и других крупных зданий.
Подобно W-образным балкам, двутавровые балки имеют внутреннюю и внешнюю поверхности полки, которые проходят параллельно. Однако в двутавровых балках ширина полки примерно равна глубине балки. Луч также имеет равномерную толщину по всему периметру.
Балки служат опорой во многих конструкциях и инженерных сооружениях. Это всего лишь одна форма конструкционной стали, но с различными доступными типами балок хорошо иметь возможность отличить их друг от друга.
Что общего у двутавровых, ш-образных и s-образных балок?
Забудьте о различиях между двутавровыми, W-образными и S-образными балками. Что они имеют общего?
Двутавровые, W-образные и S-образные балки — все типы балок. Балки обычно выбирают из-за их способности изгибаться при высоких нагрузках, а не изгибаться. В большинстве балок используется конструкционная сталь или высокопрочная низколегированная сталь, изготовленная производителем конструкционной стали. Вы найдете различные типы балок для широкого спектра применений, включая каркасы зданий в строительстве, мосты и общие конструкционные цели, причем тип балки определяется конкретным применением.
