Расчет деревянных балок перекрытий: онлайн калькулятор

Деревянные брусья для перекрытий в частном строительстве используют часто. Легкость, доступность по цене и возможность самостоятельного монтажа компенсируют способность к возгоранию, поражению грибком и гниению. В любом случае при возведению второго и более этажей просто необходимо произвести расчет деревянных балок перекрытия. Онлайн-калькулятор, который мы представляем в этом обзоре, поможет справиться с этой задачей просто и быстро.

Деревянные брусья для перекрытия – только качественная древесина

Читайте в статье

  • 1 Польза онлайн-калькулятора для расчета деревянных перекрытий
  • 2 Расчет деревянного бруса для перекрытия: на что обратить внимание
  • 3 Итог

Польза онлайн-калькулятора для расчета деревянных перекрытий

Самостоятельные расчеты утомительны и чреваты риском не учесть какой-либо важный параметр. Так, деревянные балки для перекрытий должны обладать определенным сечением, учитывающим возможную нагрузку на них от мебели и техники, находящихся в помещении людей. При таких расчетах крайне важно знать возможный прогиб балки и максимальное напряжение в опасном сечении.

Разное сечение бруса

Преимущества калькулятора в следующем:

  • Точность. Формулы расчета учитывают множество параметров. В специальных полях задаются: тип поперечного сечения (круглое или прямоугольное), длину балки между опорами и шаг, параметры используемой древесины, предполагаемую постоянную нагрузку.
  • Сроки. Ввести готовые параметры и получить результат выйдет значительно быстрее, чем рассчитывать вручную требуемые значения.
  • Удобство. Онлайн-калькулятор расчета деревянных балок составлен таким образом, что после введения всех постоянных величин, вам остается просто подбирать сечение балки до тех пор, пока не будет обеспечена необходимая прочность.

Расчет деревянного бруса для перекрытия: на что обратить внимание

До расчетов и покупки рекомендовано обратить внимание на типы перекрытий. Брус для надежной связки строительных конструкций, бывает следующих видов:

  • Балки. Массив квадратного или прямоугольного сечения, уложенный с шагом от 60 см до 1 м. Стандартная длина – 6 м, на заказ изготавливаются балки до 15 м.
  • Ребра. Балки, напоминающие широкую (20 см) и толстую доску (7 см). Шаг укладки на ребро не более 60 см. Стандартная длина – 5 м, под заказ – 12 м.
Ребра перекрытия для одноэтажных построек
  • Комбинация двух типов бруса. Наиболее надежные перекрытия, служащие опорой для пролетов, до 15 м.

Сначала определяется прогиб балки, максимальное напряжение в опасном сечении и коэффициент запаса прочности. Если значение коэффициента получается меньше 1, то это значит, что прочность не обеспечена. В этом случае необходимо изменить условия расчета (изменить сечение балки, увеличить или уменьшить шаг, выбрать другую породу древесины и т.д.)

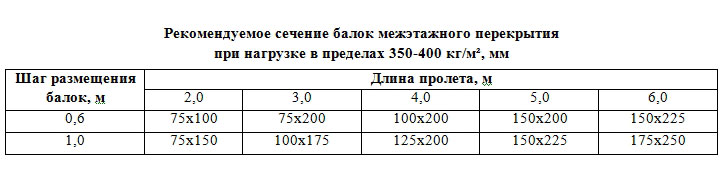

Длина балок, м
Шаг укладки, м2,03,04,05,0
0,675*10075*200100*200150*225
175*150100*175150*200175*250

Когда нужное сечение найдено требуется рассчитать его кубатуру. Это произведение длины, ширины и высоты. Далее по проекту находим количество балок перекрытия и умножаем на полученный результат.

Брус

Итог

Важно! Для строительства многоэтажных домов не рекомендовано приобретать балки недостаточной длины. Сращивание, даже качественное, снижает надежность конструкций.

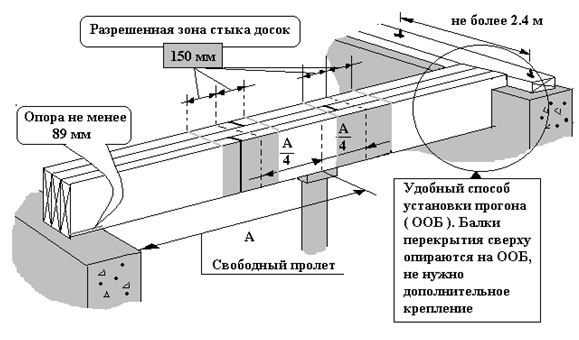

Сращивание двух балок перекрытия = снижение надежности

Для наглядности пользователю предоставлено видео расчета древесины для перекрытий.


Watch this video on YouTube

Расчет деревянной балки перекрытия на прогиб, пример, таблица

//в Плита перекрытия /от admin

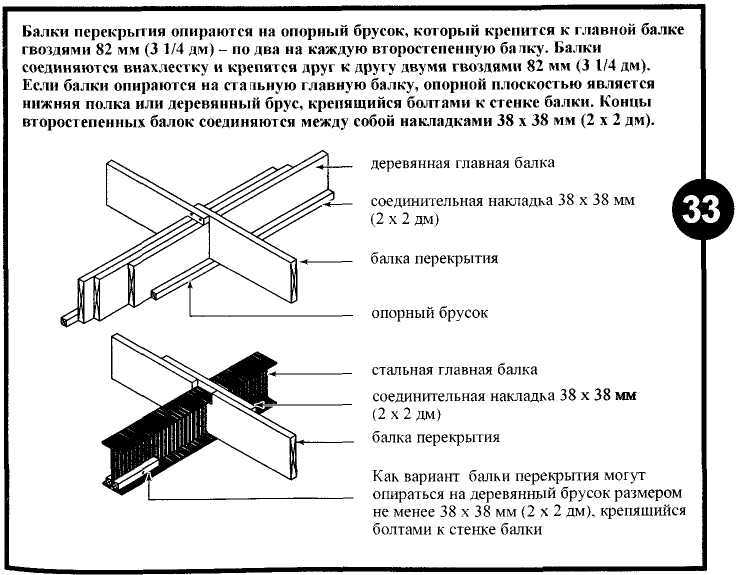

Деревянные балки между этажами

Древесина – один из наиболее распространенных строительных материалов, который используется и для ответственных несущих конструкций и для отделочных работ. Устройство межэтажных и чердачных перекрытий жилых домов чаще всего производится с использованием балок из дерева.

Правильно произведенный расчет балки позволит обеспечить долговечную эксплуатацию и экологическую чистоту возводимого здания.

Как определить длину балки

Помещения в строящихся зданиях чаще всего имеют прямоугольную форму, что позволяет размещать несущие конструкции перекрытия параллельно наименьшей стене. Размер балки зависит не только от габаритов помещения, но и от материала из которого возводятся стены.

Глубина заделки балки в кирпичной стен составляет от 100 до 150 мм. При заделке в деревянную стену показатель заделки балки должен быть не менее 70 мм.

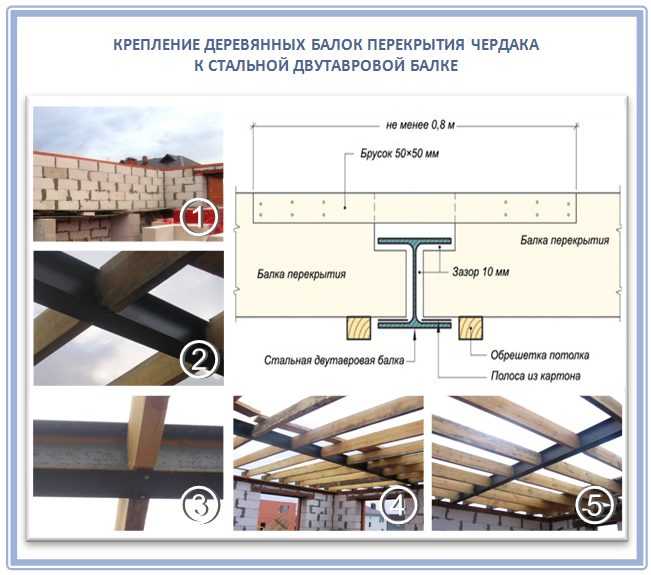

В ряде случаев для размещения несущих конструкций перекрытия  используются различные крепежные элементы из металла. Это кронштейны различной конфигурации, уголки или разнообразные перфорированные пластинки и гвоздевые плитки. При применении крепежа длина балки почти всегда будет ровна пролету помещения или другими словами расстоянию между стенами.

Применяется и такое конструктивное решение, когда несущие элементы перекрытия являются частью стропильных конструкций. В этом случае балка является конструкцией для формирования свеса, то она  опирается на мауэрлат  и имеет выпуск за внешнюю грань каждой стены примерно на 500 мм. Это конструктивное решение может увеличить её длину примерно на 1 метр.

Производя подбор и расчет деревянных балок необходимо помнить, что самым оптимальным расстоянием, которое можно перекрывать, применяя эти конструктивные элементы, является 6 метровый пролет.

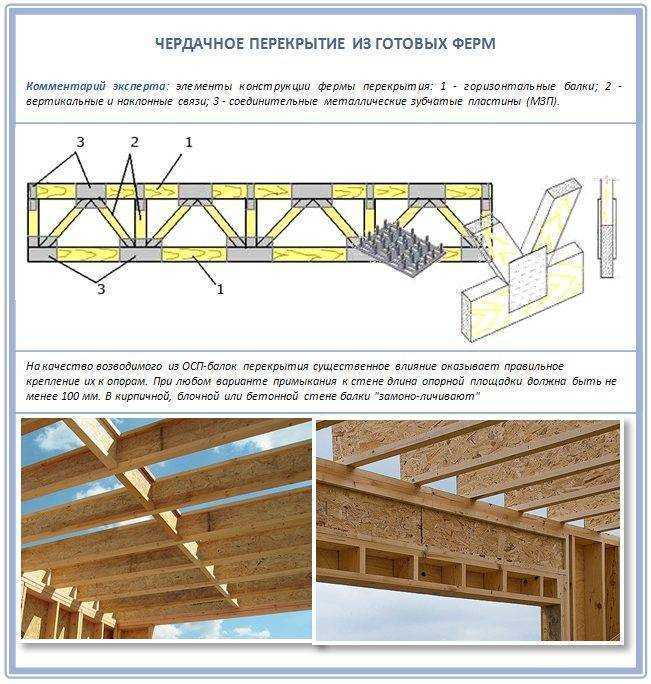

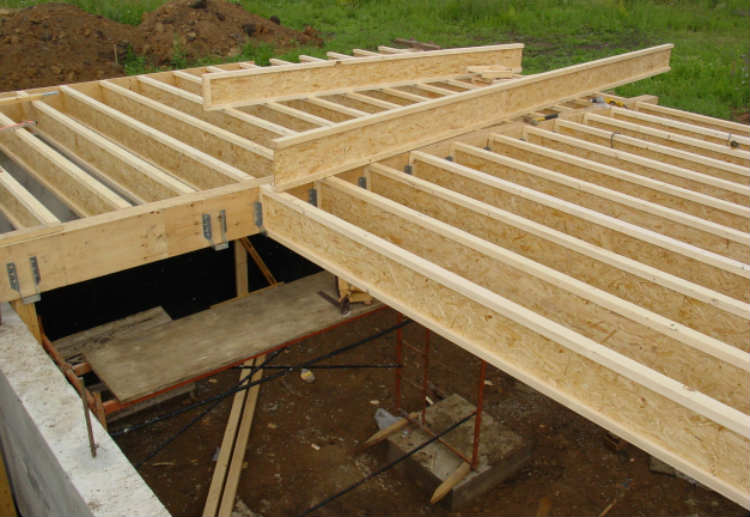

При необходимости перекрывать большие расстояния рекомендуется  использование деревянных конструкций прямоугольного или двутаврового сечения изготовленных из клееного бруса или применять промежуточные конструкции, такие как стойки, колонны, декоративные арки и т.п.

Сбор нагрузок воздействующих на балки

Диапазон различного вида нагрузок действующих на несущие конструкции достаточно велик. Он различается исходя из целевого применения балки, то есть ответа на вопрос эта балка располагается в междуэтажном или чердачном перекрытии. Конструкции междуэтажных перекрытий несут нагрузку в основном только от веса самого перекрытия, от  процесса жизнедеятельности людей которые там находятся и того производственного процесса который там проходит.

Так расчетная нагрузка на междуэтажное перекрытие  в жилых зданиях равна 150кг/м2  х 1,3 = 195 кг/м2.

Коэффициент 1,3 обеспечивает надежность работы конструкции. Вес междуэтажного перекрытия включает вес балок, полов, конструкций потолка, утеплителя. При производстве расчетов вес междуэтажного перекрытия лучше всего рассчитывать в каждом случае индивидуально.

Нагрузка на чердачное перекрытие, эксплуатация которого не предусматривает 70 кг/м2 х 1,3 = 91 кг/м².

Вес самого чердачного перекрытия включает в себя вес балок, утеплителя, материала зашивки и составляет 50 кг/м2.  В случае, если балка является не только чердачным перекрытием, но и входит в конструкцию стропильной системы здания, то её расчет производится в составе стропильных конструкций.

В случае, когда величина прогиба превышает указанные величины, это может нанести существенные деформационные изменения в геометрии потолочных конструкций.  Так при длине балки перекрытия 6 метров величина допустимого прогиба будет составлять 17 мм. Если предположить, что потолок в помещении будет из гипсокартонных плит, то образование трещин неминуемо. Поэтому производя расчет, следует сразу же учитывать материал,  из которого будет выполняться конструкция потолка. Если заказчик для оформления потолка будет использовать подвесные конструкции типа «Армстронг», то беспокоиться не о чем, а если для отделки будут применяться материалы на основе гипса, минеральных вяжущих, то возможно стоит увеличить надежность перекрытия и увеличить сечение балок, чтобы полностью исключить возможность прогиба.

Калькулятор перекрытий перекрытий

Создано Кеннетом Аламбра

Проверено Rijk de Wet

На основе исследования

Американского совета по дереву «Проектные ценности для балок и стропил» (2021) 2 января, обновлено 2 января

  • , обновлено 2 января,

  • Содержание:
    • Что такое балка пола?
    • Как пользоваться калькулятором балок перекрытия
    • Сколько балок перекрытия мне нужно?
    • Как рассчитать пролет балки перекрытия?
    • Часто задаваемые вопросы

    Калькулятор лаг пола

    поможет вам при покупке лаг пола для вашего следующего проекта по настилу или каркасу террасы. Используя этот инструмент, вы можете быстро узнать, сколько лаг пола вам понадобится для любого размера пола и расстояния между лагами. Вы также можете оценить стоимость материала, который вам нужно будет отложить, так как этот инструмент также работает как калькулятор стоимости балки перекрытия .

    Этот инструмент также представляет собой калькулятор пролета балки перекрытия (который можно использовать отдельно) для определения максимально допустимого пролета балки перекрытия.

    Продолжайте читать, чтобы начать изучение:

    • Что такое балка пола;
    • Типовые расстояния между лагами пола;
    • Как пользоваться этим калькулятором балок перекрытия;
    • Как рассчитать необходимое количество лаг пола; и
    • Как рассчитать пролет балки перекрытия.

    💡 Калькулятор балок перекрытия предназначен для оценки, а не для замены профессионального опыта.

    Что такое балка пола?

    Балка перекрытия — это часть системы перекрытия, действующая как балка, воспринимающая нагрузку, действующую на прикрепленный материал перекрытия. В системе пола мы используем несколько балок перекрытия, расположенных на правильном расстоянии друг от друга, чтобы по таким материалам, как фанера или деревянные доски, можно было безопасно ходить.

    Слишком большое расстояние между лагами пола означает, что нам понадобятся меньшие лаги пола, чтобы покрыть весь наш пол. Тем не менее, пол может казаться немного упругим из-за отсутствия поддержки под ним. С другой стороны, мы можем установить лаги пола ближе друг к другу, чтобы больше из них могло поддерживать материал пола. Но это может означать более дорогостоящую систему пола.

    Обычно мы размещаем балки пола на расстоянии 16 дюймов друг от друга (измеряется от центров балок). Таким образом, мы можем уложить 8-футовую (или 9-футовую)6 дюймов) длинного чернового пола на 7 балках , как показано на рисунке ниже:

    Мы можем расположить наши балки ближе или дальше 16 дюймов, но другие типичные расстояния по центру следующие:

    . 0084

    Расстояние (дюймы)

    Количество балок под 8-футовым материалом длина

    12,0

    119

    029

    02

    19

    19

    9

    7

    19.2

    6

    24.0

    5

    The typical on-center spacing of floor joists for an 8-feet subfloor.

    Но что, если длина материала вашего основания не кратна 8 футам? В этом случае вы можете использовать эту формулу, чтобы определить расстояние между лагами, которое будет соответствовать вашему предпочтительному количеству балок для поддержки вашего материала чернового пола:

    s=Lsub(nsub−1)\small s = \frac{L_\text{sub}}{(n_\text{sub} – 1)}s=(nsub​−1)Lsub​

    где :

    • sss — расстояние между центрами балок;
    • LsubL_\text{sub}Lsub​ — длина чернового пола; и
    • nsubn_\text{sub}nsub – это количество балок, которые вы хотите использовать для поддержки материала чернового пола.

    В этом калькуляторе стоит отметить, что мы учитываем только балки из массива натурального дерева. Это означает, что мы исключили использование двутавровых балок и ферм с открытой стенкой (это спроектированные балки, пролет которых больше, чем у цельных деревянных балок). Тем не менее, у нас по-прежнему есть огромный выбор пород древесины и сортов пиломатериалов на выбор в этом калькуляторе. Данные, которые мы использовали для этого калькулятора, взяты из «Проектных значений балок и стропил на 2021 год»

    Американского совета по дереву .

    Как пользоваться калькулятором перекрытий

    Первый шаг в использовании калькулятора перекрытий — выбрать, хотите ли вы рассчитать число балок перекрытия или пролет балок перекрытия (максимальная длина перекрытий определенного размера для поддержки указанной нагрузки).

    Чтобы использовать этот инструмент в качестве калькулятора стоимости балки перекрытия :

    1. Введите длину и ширину вашего пола.
    2. Выберите номинальный размер балки , который вы хотите использовать. Вы также можете ввести толщину и высоту ваших балок перекрытия, используя наш калькулятор в расширенном режиме
      (который вы можете активировать внизу).
    3. Введите предпочтительное расстояние между центральными балками . Расстояние между балками рекомендуется выбирать из типичных значений, приведенных в предыдущем разделе этого текста. Затем наш калькулятор лаг пола покажет количество и рекомендуемую длину лаг пола и концевых лаг, которые вам понадобятся для вашего размера пола. Концевые балки — это балки, используемые для покрытия концов балок перекрытия. Они проходят перпендикулярно лагам пола и обеспечивают устойчивость к боковому перемещению лаг пола.
    4. Введите цену за балку пола и торцевую балку и процент потерь , чтобы определить приблизительную стоимость ваших балок пола.

    С другой стороны, вот шаги, которые вы можете выполнить при использовании этого инструмента в качестве калькулятора пролетов балок :

    1. Выберите номинальный размер балки
      , которую вы хотите проанализировать. Как и при использовании этого инструмента в качестве калькулятора стоимости балки перекрытия, вы также можете увидеть фактическую толщину и высоту выбранного вами размера балки в Расширенный режим нашего калькулятора. Вы также можете изменить эти значения для балок нестандартного размера. Мы также используем эти измерения для расчета момента инерции площади.
    2. Введите межосевое расстояние балок перекрытия.
    3. Выберите породу дерева и сорт пиломатериала . На этом этапе наш инструмент мгновенно отобразит модуль упругости выбранной вами древесины.
    4. Затем выбрать предел прогиба вы хотите разрешить на этой балке пола.
    5. Наконец,
      введите общую нагрузку на единицу площади       , которую должен выдержать ваш пол. После выполнения этих шагов наш инструмент предоставит вам максимально допустимый пролет указанной балки перекрытия.

    Теперь, когда мы знаем, как пользоваться этим калькулятором, как насчет того, чтобы обсудить, как определить количество балок перекрытия, необходимое для проекта перекрытия? Продолжайте читать!

    Сколько балок пола мне нужно?

    Чтобы оценить, сколько стоит установка лаг пола, важно научиться определять, сколько лаг пола нам нужно для проекта. Вот формула, которую мы можем использовать для этого:

    n=1+L−ws\small n = 1 + \frac{L – w}{s}n=1+sL−w​

    где:

    • nnn – необходимое количество лаг;
    • LLL – длина пола;
    • www – фактическая толщина лаг пола; и
    • sss — межцентровое расстояние между балками перекрытия.

    Если мы получаем значение для nnn с десятичной дробью, мы округляем это значение до ближайшего целого числа. Это и будет необходимое количество лаг пола. Обратите внимание, что длина пола измеряется перпендикулярно лагам пола.

    Если мы можем получить пиломатериалы длиной, равной или превышающей длину нашего пола, мы можем получить два куска этого пиломатериала для наших торцевых балок.

    Конечно, вам необходимо предусмотреть некоторый бюджет на крепежные детали, такие как гвозди и шурупы, а также другие скобяные изделия, такие как кронштейны и вешалки. Мы не учитывали эти материалы в нашем калькуляторе, так как их количество и стоимость могут сильно варьироваться в зависимости от проекта и ваших предпочтений.

    Как рассчитать пролет балки перекрытия?

    Чтобы определить, как далеко может простираться балка перекрытия любого размера, нам нужно объединить две формулы для вертикального прогиба, δ\deltaδ. Первая формула прогиба, которая нам нужна, определяет допустимый прогиб балки перекрытия с использованием коэффициента. Согласно Международному строительному кодексу 2012 г., провисание или прогиб балки перекрытия, подвергаемой постоянным и временным нагрузкам, не должен превышать величину, равную

    пролету балки перекрытия, L (в дюймах), деленному на 240240240 . В форме уравнения мы выражаем это как:

    δ=L/240\small \delta = L / 240δ=L/240

    Мы также можем разделить LLL на 360360360, 480480480, 600600600 или 720720720, в зависимости от того, какая комбинация нагрузки вы хотите учитывать в своих расчетах или какое отклонение вы хотите допустить. Как правило, мы используем номер 240240240 для комбинации постоянных и временных нагрузок, которые должен выдерживать наш пол.

    Затем мы одновременно используем это уравнение с этой формулой максимально допустимого прогиба, основанной на составе материала балки перекрытия, ее поперечном сечении и нагрузке, которую она выдерживает: 94}{384\times E\times I}δ=384×E×I5×u×L4​

    где:

    • δ\deltaδ максимально допустимый прогиб балок перекрытия;
    • uuu — это равномерно распределенная нагрузка , которую будет нести балка пола;
    • LLL – пролет балки перекрытия;
    • EEE — модуль упругости ; и
    • III – момент инерции площади .

    💡 Узнайте больше об отклонении балки, воспользовавшись нашим калькулятором отклонения балки.

    Если вы знаете нагрузку , которую выдержит ваш пол (скажем, PPP в терминах силы на единицу площади), вы должны умножить ее на расстояние между центрами (sss), которое вы планируете для своих балок, чтобы получить его эквивалент равномерная распределенная нагрузка вдоль балок:

    u=P×s\small u = P\times su=P×s

    Для модуля упругости вы можете обратиться к этой таблице из Американского совета по дереву:

    0081

    1. 4

     9008 9008 9008 90357

    Baldcypress

     9008

     9000

     9000

     9000

    9 9000

    0077

    9

    9000

    Виды

    Модуль упругости, E (×10 6 psi)

    Выберите структуру.

    No. 1

    No. 2

    No.3

    Stud

    Const.

    Стандартный

    Универсальный

    Alaska Cedar

    1.4

    1.3

    1.2

    1.1

    1.1

    1.2

    1.1

    1

    Alaska Hemlock

    1,7

    1,6

    1,5

    1,4 9003

    1,4

    1,4

    1.3

    1.2

    Alaska Spruce

    1.6

    1.5

    1.4

    1.3

    1.3

    1,3

    1,2

    1,1

    Аляска желтый кедр

    1,5

    1.4

    1,5

    1.4

    		0003

    1.3

    1.2

    1.2

    1. 3

    1.1

    1.1

    Aspen

    1.1

    1.1

    1

    0,9

    0,9

    0,9

    0,9

    0,8

    0,8

    0,8

    0,8

    0,8

    0,8

    0,8

    1.4

    1. 4

    1.3

    1.2

    1.2

    1.2

    1.1

    1

    Beech -Birch-Hickory

    1,7

    1,6

    1,5

    1,3

    1,3

    1,3

    1,3

    		0081

    1.4

    1.3

    1.2

    Coast Sitka Spruce

    1. 7

    1.5

    1.5

    1.4

    1.4

    1,4

    1,3

    1,2

    .0003

    1.1

    1

    1

    1

    0.9

    0.9

    Douglas Fir-Larch

    1.9

    1.7

    1,6

    1,4

    1,4

    1,5

    1,4

    1,3 9003

    1,3 9003

    1,3 9003

    1,3 9003

    1. 3 9003

    Douglas Fir-Larch (North)

    1.9

    1.8

    1.6

    1.4

    1.4

    1.5

    1.4

    1.3

    Douglas Fir-South

    1.4

    1.3

    1.2

    1.1

    1.1

    1.2

    1.1

    1

    Eastern Hemlock-Balsam Fir

    1. 2

    1.1

    1.1

    0.9

    0,9

    1

    0,9

    0,8

    Восточный Хемлок-Тамарак

    0002 1.2

    1.1

    1.1

    0.9

    0.9

    1

    0.9

    0.8

    Eastern Softwoods

    1.2

    1,1

    1,1

    0,9

    0,9

    1

    0,9 0003

    		0084

    0. 8

    Eastern White Pine

    1.2

    1.1

    1.1

    0.9

    0.9

    1

    0.9

    0,8

    Hem-Fir

    1,6

    1,5

    1,5

    1,3

    1,5

    ,0003

    1.2

    1.3

    1.2

    1.1

    Hem-Fir (North)

    1. 7

    1.7

    1.6

    1,4

    1,4

    1,5

    1,4

    1,3

    смешанный наклад

    		77

    .0002 1.3

    1.2

    1.1

    1

    1

    1.1

    1

    0.9

    Mixed Oak

    1.1

    1

    0,9

    0,8

    0,8

    0,9

    0,8 9003

    0,8 9003

    0,8 9003

    0,8 9008 9008 0,9

    0,8

    		 9000 0,9

    0081

    0. 8

    Mixed Southern Pine

    1.6

    1.5

    1.4

    1.2

    1.2

    1.3

    1.2

    1,1

    Северный красный дуб

    1,4

    1,4

    1,3

    1,2

    1,3

    1,2

    		0003

    1.2

    1.2

    1.1

    1

    Northern Species

    1. 1

    1.1

    1.1

    1

    1

    1

    0,9

    0,9

    Северный белый CEDAR

    Северный белый CEDAR

    0002 0.8

    0.7

    0.7

    0.6

    0.6

    0.7

    0.6

    0.6

    Norway Spruce (North)

    1,5

    1,3

    1,3

    1,2

    1,2

    1,2

    1,2

    		,1

    1,2

    		 9000 1,1

    1,2

    		840003

    1. 1

    Red Maple

    1.7

    1.6

    1.5

    1.3

    1.3

    1.4

    1.3

    1,2

    Красный дуб

    1,4

    1,3

    1,2

    1,1

    1,2

    1,1

    		0003

    1.1

    1.2

    1.1

    1

    Redwood

    1. 4

    1.3

    1.2

    1.1

    0,9

    0,9

    0,9

    0,8

    Южная сосна

    1,8

    0003

    1.6

    1.4

    1.3

    1.3

    1.4

    1.2

    1.2

    Spruce-Pine-Fir

    1.5

    1.4

    1. 4

    1.2

    1.2

    1.3

    1.2

    1.1

    Spruce-Pine-Fir (South)

    1.3

    1.2

    1.1

    1

    1

    1

    0.9

    0.9

    Western Cedars

    1.1

    1

    1

    0.9

    0. 9

    0.9

    0.8

    0.8

    Western Woods

    1.2

    1.1

    1

    0.9

    0,9

    1

    0,9

    0,8

    Белый дуб

    1.1

    .0084

    1

    0.9

    0.8

    0.8

    0.9

    0. 8

    0.8

    Yellow Cedar

    1.6

    1,4

    1,4

    1,2

    1,2

    1,3

    1,2

    		,119

    1,2

    		,1

    1,2

    		 1,3}{12}I=12w×h4​

    , где:

    • III – момент инерции площади ;
    • www – фактическая ширина балки перекрытия; и
    • hhh – это фактическая высота балки перекрытия.

    🙋 У нас также есть отдельный калькулятор момента инерции, если вы хотите узнать о нем больше.

    Как вы могли видеть из нашей второй формулы прогиба, нагрузка на наш пол прямо пропорциональна прогибу. Это означает, что чем больше нагрузка, тем больше прогибается наша балка пола. С другой стороны, модуль упругости и момент инерции площади косвенно пропорциональны прогибу. Это означает, что нам нужны пиломатериалы с более высоким модулем упругости и большим моментом инерции. 93&=\frac{384\times E\times I}{1200\times u}\\\\ L & = \ sqrt [3] {\ frac {384 \ times E \ times I} {1200 \ times u}} \\\\ L & = \ sqrt [3] {\ гидроразрыва {8 \ раз E \ раз I} {25 \ раз и}} \\\\ \end{align*}384×E×I5×u×L4​LL4​L3LL​=240L​=240×5×u384×E×I​=1200×u384×E×I​=31200×u384×E× I​

    ​=325×u8×E×I​

    Обратите внимание, что это самый простой способ определить, какой длины может быть пролет балки пола. Вам нужно будет определить пролет балки перекрытия при различных сочетаниях нагрузок и найти кратчайшее из этих значений. А пока пусть этот метод станет вашей отправной точкой.

    Но если вы хотите узнать больше о выборе правильного размера пиломатериала для деревянных балок, воспользуйтесь нашим калькулятором пролета деревянных балок.

    Часто задаваемые вопросы

    Как рассчитать необходимую балку пола?

    Чтобы рассчитать, сколько балок перекрытия вам потребуется, скажем, для пола длиной 10 футов (или 120 дюймов) и с использованием балок перекрытия толщиной 1,5 дюйма с межосевым расстоянием 16 дюймов:

    1. Вычтите ширина вашей балки пола от длины вашего пола:
      120" − 1,5" = 118,5"
    2. Разделите эту разницу на сумму межцентровых расстояний между балками перекрытия:
      118,5" / 16" = 7,40625
    3. Добавьте к этому значению 1 и округлите результат до следующего целого числа:
      7,40625 + 1 = 8,40625 ≈ 9 балок перекрытия

    Каков стандартный размер балки перекрытия?

    Стандартный размер балок перекрытия: 2" × 8" . Однако такие размеры, как 2" × 10" и 2" × 12" лучше всего подходят для более длинных пролетов. С другой стороны, в системах перекрытий также можно использовать 2" × 4" и 2" × 6" для небольших площадей пола.

    На какую длину может пролетать балка пола 2×6 без поддержки?

    Балка перекрытия из пихты Дугласа и лиственницы избранного сорта с номинальным размером 2 дюйма × 6 дюймов может пролетать до длиной около 12 футов (поддерживается только с обоих концов), если она будет поддерживать нагрузку 50 фунтов на кв. фут погрузки. Более мягкая древесина может иметь более короткий пролет при той же нагрузке и том же номинальном размере.

    Как далеко я могу установить балку пола 2×8?

    Вы можете натянуть балку пола 2" × 8" на длину до 12 футов , используя пиломатериалы из южной сосны № 2, расположенные на расстоянии 16 дюймов от центра. Для того же размера балки пола и расстояния, если вам нужно достичь около 13 футов, вы можете использовать более прочную древесину, такую ​​​​как № 2 пихты-лиственницы Дугласа.

    Какой пролет балки перекрытия 2×10?

    A 2" × 10" Балка перекрытия имеет пролет 20 футов при расстоянии между центрами 12 дюймов. При межосевом расстоянии 16 дюймов балка пола того же размера может иметь длину до 18 футов. Это относится только к балкам перекрытий с прочностью древесины 1 900 000 фунтов на квадратный дюйм, как, например, у выбранной конструкционной марки Douglas Fir-Larch.

    Kenneth Alambra

    Рассчитать…

    Детали перекрытия

    Длина перекрытия

    Ширина перекрытия

    Детали балки

    Номинальный размер балки

    0s 0 Необходимое расстояние 9 0 Расстояние по центру 9 00003

    Длина балки на полу

    ↳ Количество балок на полу, необходимых

    балки на полу

    Конечная балка Длина

    ↳ Количество торцевых балок. Цена за торцевую балку

    $

    Стоимость балок перекрытия

    $

    Посмотреть 18 похожих материалов калькуляторы спецификаций 🏗️

    Прогиб балкиНагрузка на балкуМомент болта… 15 еще

    Балка – APA – The Engineered Wood Association

    Преимущество высоких эксплуатационных характеристик

    Основы двутавровой балки

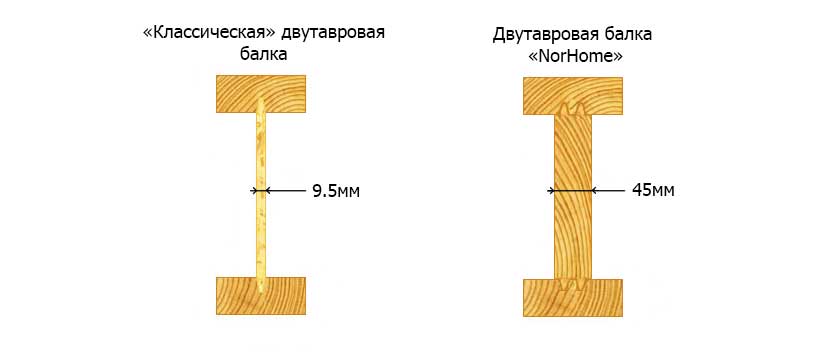

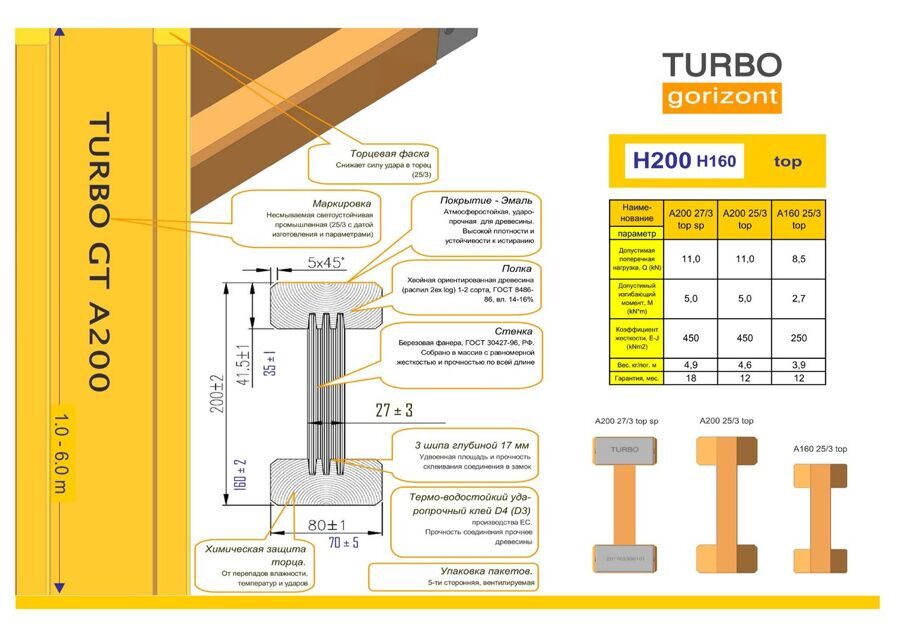

    Двутавровые балки представляют собой прочные, легкие I-образные конструкционные элементы из инженерной древесины, соответствующие строгим стандартам производительности. Двутавровые балки состоят из верхней и нижней полки, устойчивых к изгибу, объединенных стенками, обеспечивающими исключительное сопротивление сдвигу. Материал полки обычно представляет собой клееный брус (LVL) или цельный пиломатериал, а стенка изготавливается из фанеры или OSB. Надежное сочетание структурных характеристик приводит к универсальному, экономичному элементу каркаса, который легко установить в жилых и небольших коммерческих проектах.

    Общие области применения двутавровых балок

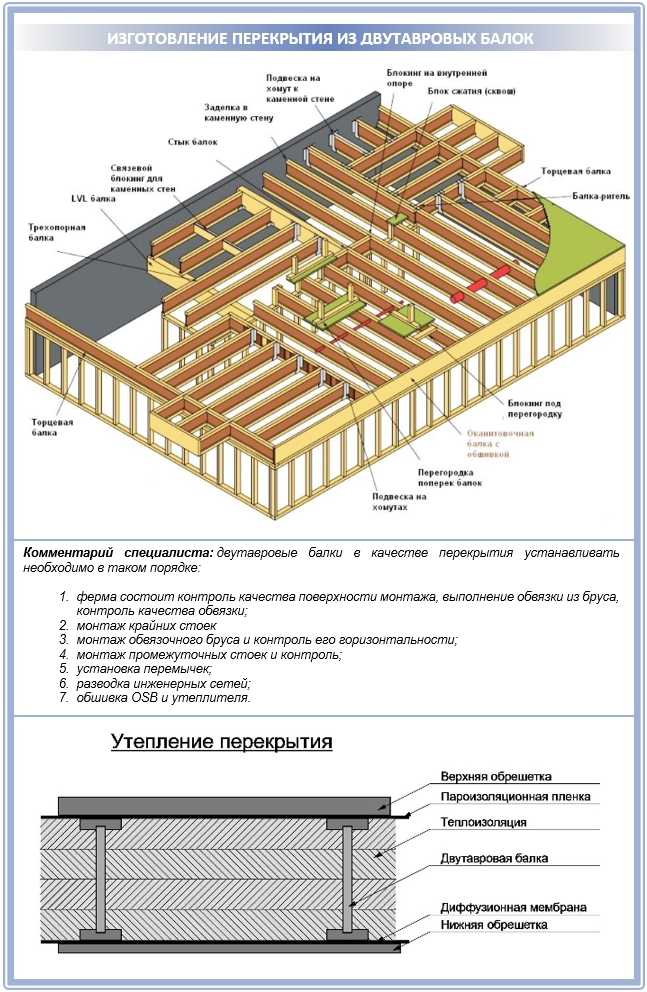

    Двутавровые балки широко используются при возведении полов и крыш жилых домов. Они идеально подходят для длинных пролетов, в том числе неразрезных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и точные, строителям легче избежать выпуклости и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно имеются в наличии и легко доступны на глубине, которая соответствует потребностям жилого каркаса.

    Общие глубины

    9-1/2″, 11-7/8″, 14″, 16″. Ширина фланца варьируется от 1-1/2 дюйма до 3-1/2 дюйма; длинные длины легко доступны.

    Общего назначения

    Двутавровые балки широко используются для каркаса полов и крыш. Многие производители-члены APA имеют средства разработки программного обеспечения; свяжитесь с производителем (справа) для получения дополнительной информации.

    APA PRI-400

    Двутавровые балки с характеристиками APA (PRI) производятся в соответствии со стандартом APA PRI-400 для жилых двутавровых балок . Этот стандарт производительности содержит удобную в использовании таблицу допустимых пролетов для применения в строительстве жилых этажей, что позволяет проектировщикам и строителям выбирать и использовать двутавровые балки различных производителей, используя только один набор таблиц пролетов. PRI APA распознаются через ICC-ES ESR-1405.

    Знак качества APA

    Товарные знаки APA появляются только на продуктах, произведенных заводами-членами APA. Знак означает, что качество продукции подлежит проверке с помощью аудита APA — процедуры, предназначенной для обеспечения производства в соответствии со стандартами производительности APA или стандартом, указанным в знаке.

    Публикации I-Joist

    Двутавровые балки с рейтингом производительности APA

    Включает информацию о номинальных значениях пролетов, сведениях об установке, конструкциях консолей, архитектурных спецификациях и технических характеристиках двутавровых балок с рейтингом производительности APA.

    Скачать >

    Библиотека ресурсов

    Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.

    Противопожарные комплекты для деревянных двутавровых балок

    Узнайте о нескольких вариантах, повышающих противопожарные характеристики двутавровых перекрытий и отвечающих требованиям Международного кодекса жилищного строительства (IRC), посетив страницу противопожарных конструкций I-балки.

    Перейти >

    Технические темы TT-015: Деревянные перекрытия с двутавровыми балками, пожарные и пожарные

    Обсуждение долговечности и безопасности деревянных перекрытий с двутавровыми балками при пожарах. Включает рекомендацию APA по повышению огнестойкости всех конструкций перекрытий и балок на основе Международного строительного кодекса.

    Download >

    Технические темы TT-126: Применимость товарных знаков APA к изделиям из инженерной древесины, покрытым огнезащитными покрытиями

    Содержит вопросы и ответы, касающиеся огнезащитных покрытий. Сертификация и проверка изделий, обработанных огнезащитными покрытиями, не входят в сферу действия АПА.

    Загрузить >

    Технический документ: Основы положений IRC по защите мембран

    APA, AWC и WIJMA совместно разработали этот документ, в котором описывается история, предыстория и цель положений IRC по противопожарной защите полов, а также используемые методы. для установления эквивалентности и соответствия этим требованиям пожарной безопасности.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
