Двутавры сто: СТО АСЧМ 20-93 «Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия»

alexxlab | 02.02.2021 | 0 | Разное

Содержание

Балка СТО АСЧМ 20 93 ст3, 09Г2С, двутавр ГОСТ 26020 12б1, 16б1 по минимальной цене

На какие типы подразделяется балка ГОСТ 26020-83 и двутавр СТО АСЧМ 20-93

Данный прокат или строительная балка выполняется с параллельными гранями полок и подразделяется на типы:

  • тип Б (балка Б1, Б2, БЗ) относится к нормальному двутавровому прокату
  • тип Ш (профили Ш1, Ш2, Ш3) – это балки двутавровые с широкими полками
  • тип К (профили К1…К5) – это колонные двутавры

Номер профиля соотносится с его высотой. Например, двутавр 30Б1 и прокат номер 30Б2 имеют высоту профиля 298 и 300мм соответственно. Двутавр 30Ш1 выполняется высотой 291мм (ГОСТ) или 294мм (СТО).

А балка 45 по этому же ГОСТу может производиться в исполнении Б1 и Б2, Ш1-Ш3, К1-К5, ДБ1 и полное обозначение, например, выглядит так: Балка 45 Б1 ГОСТ 26020-83

По проекту заложена балка 23 Б1, но ее нет в продаже, чем ее можно заменить

Дело в том, что балка 23 Б1 по ГОСТ 26020-83 уже давно не производится. В качестве замены вы можете купить балку 25 Б1, изготовленную по СТО АСЧМ 20-93. Если необходимо более точное попадание в размер, то можно заказать изготовление балки 23Б1, которая по прочности и основным размерам будет соответствовать требованиям ГОСТ 26020, из листового проката путем непрерывной сварки.

Чем отличается  двутавровая балка 50 Б1 от 50 Б2

Данные балки отличаются размером и весом. По первым двум цифрам номера профиля можно определить его примерную высоту (в данном случае, это – около 50дм).

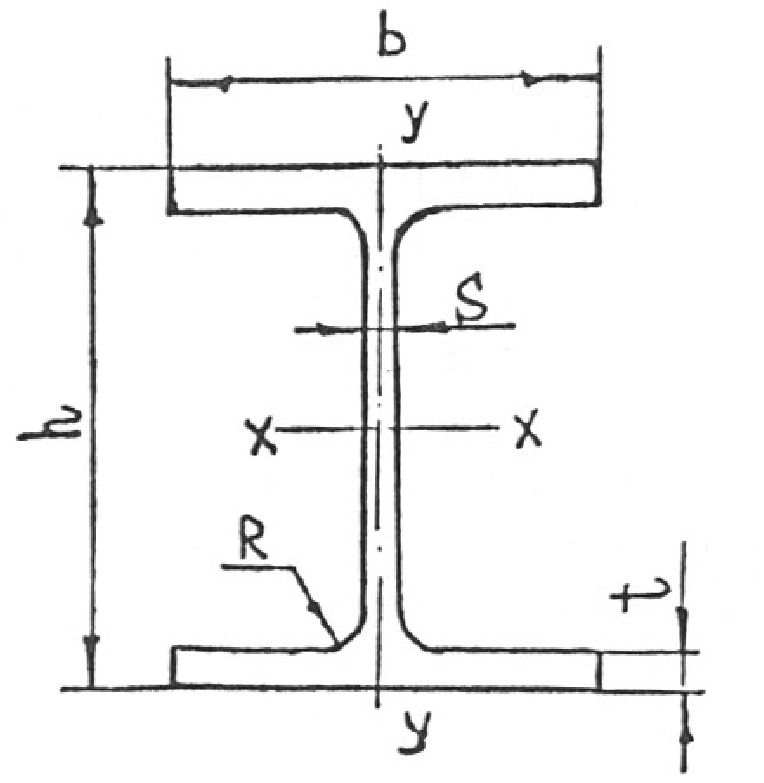

У балки Б1 высота (h), статистический момент полусечения (S) и толщина полки (t) будут меньше, чем у балки Б2, а ширина полок (b) и радиус сопряжения (r) у них имеют одинаковые значения, площадь поперечного сечения и линейная плотность балки Б2 будет больше, чем у балки Б1.

Какие из нижеперечисленных балок будут тяжелее:

  • Балка 50 Б1
  • Балка 50 Б2
  • Балка 50 Б3

Прокат Б1-Б3 указанного номера профиля (50) изготовлен таким образом, что чем больше цифра, стоящая после буквы, обозначающей тип проката (в данном случае Б означает, что это – нормальный двутавровый прокат), тем тяжелее будет весить 1м длины прокатного профиля.

Что означает аббревиатура СТО АСЧМ 20-93

СТО – это стандарт организации АСЧМ или Ассоциации «Черметстандарт» Роскомметаллургии. Более подробно о стандартах организации можно узнать из ст. 17 ФЗ «О техническом регулировании». Согласно ГОСТ Р 1.4 – 2004 стандарты организации «не должны противоречить национальным стандартам, обеспечивающим применение международных стандартов ИСО… и других международных организаций».

Как узнать вес 1 метра погонного двутавровой балки

Вес двутавровых балок –  это стандартные значения, посмотреть которые можно в соответствующих нормативах., например:

  • Балка 20Б1 СТО АСЧМ 20-93, вес 1 метра погонного – 21,3 кг.
  • Двутавр 20Б1 ГОСТ 26020-83, вес 1 метра погонного – 22,4 кг.
  • Балка 40Б1 СТО АСЧМ 20-93, вес 1 метра погонного – 56,6 кг.

Обращаем Ваше внимание, что теоретический вес балок, указанный в нормативных документах, может отличаться от фактического.

Предельное отклонение в процентом соотношении указаны в соответствующих нормативах, например для СТО АСЧ 20-93 и ГОСТ 26020-83 предельное отклонение +/- 4%, а для ГОСТ 8239-89 – отклонения по массе не должны превышать +3/-5 %.
