В этой публикации представлены три варианта инструментов для пробивания отверстий в листовом металле. Если хотите узнать по каким точным шаблонам и чертежам сделать дырокол для своей мастерской, то посмотрите видео канала “Гараж 91 Гомель” в самом конце статьи.

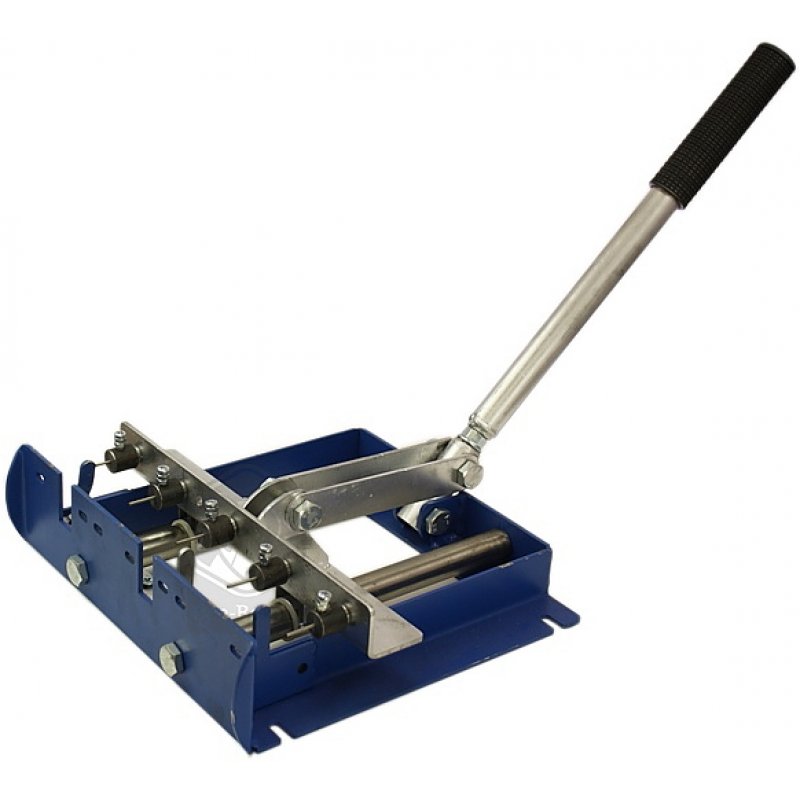

Другой мастер – Илья Конаков снял на своем канале видео о том, как изготовить ручной дырокол, который с легкостью справляется с листовым металлом. Идея возникла в ходе работы по замене днища на девятке. Кто занимается кузовным ремонтом, знают, что такое сверлить много отверстий.

Всё приваривается через отверстия. Чтобы не делать это шуруповертом или дрелью, мастер решил усовершенствовать технологию. На прошивку ушло приблизительно 3 часа. Использовались подручные материалы. На видео показан весь механизм, из чего он сделан. Как работать с листовым металлом. Усилие небольшое, хотя желательно нажатие дырокола производить двумя руками. Отверстия получаются 7 миллиметров.

Ещё модель самодельного дырокол для металла. Это ручной инструмент для проделывания отверстий в пластике, железе, бумаги, текстолите. Не требуется использование дрели. Мастер показывает, как удобно работать этим инструментом, не образуется никаких неровностей, заусенцев и так далее.

В последнем ролике представлены размеры дырокола и как он показал себя в работе.

Пробойник – это инструмент, предназначенный для проделывания отверстий в металле, коже, картоне и других тонких листовых материалах. Он имеет заостренную кромку, благодаря чему врезается в поверхность, создавая отверстие с идеальной геометрией. Полученный результат от работы такого инструмента выглядит более качественно, чем в случае применения дрели или шила.

Пробойники для кожи

Подавляющее большинство пробойников используется кожевниками. С помощью таких инструментов выполняются различные типы работ при подготовке кожи перед ее сшиванием. Дело в том, что такой материал обладает большой жесткостью, поэтому значительную часть манипуляций по его обработке возможно осуществлять только с использованием пробойников.

Такой инструмент может использоваться не только в случае работы с кожей, но и брезентом, кожзаменителем, джинсовой и другими типами плотной ткани.

Пробойники используемые кожевниками бывают:

Строчные.
Револьверные.
Кольцевые.
Фигурные.
Торцевые.

Строчный пробойник

Высокая плотность кожи не позволяет ее сшивать, используя обыкновенное швейное оборудование. Иголка просто не в состоянии пробить столь плотный материал. Для решения данной проблемы применяется строчный пробойник. По принципу действия такие приспособления можно разделить на две принципиально отличающиеся разновидности. Первая работает как просекатель, просто вдавливаясь и прокалывая выходное отверстие, раздвигая материал. Фактически принцип действия аналогичен обыкновенному шилу. Второй тип пробойников вырезает небольшую полость, полностью удаляя материал. В результате его применение остается аккуратное отверстие.

Получаемые в результате использования такого инструмента отверстия в дальнейшем прошиваются ниткой. Строчные пробойники обычно напоминают столовую вилку или гребенку. Их выпирающие шипы располагаются в одну линию. Между ними соблюдается одинаковое расстояние. Инструмент может оснащаться от 1 до 6 иголок. Они устанавливаются по линии будущего шва, после чего осуществляется удар деревянной или резиновой киянкой по торцу пробойника. Острые шипы врезаются в материал, прокалывая или пробивая в нем отверстие.

Форма шипов пробойников может отличаться. Они могут быть круглыми, треугольными, ромбовидными, прямоугольными или косыми.

Также значение имеет толщина сечения самих иголок и расстояние между ними. Более мелкие, к примеру, такие как косые пробойники, применяемые для французского шва, обычно выбирают для шитья ремешков наручных часов, а также портмоне. Просекатель с большим диаметром шипов и увеличенным шагом подходит для более грубых изделий, когда шов нужно делать с применением толстых нитей. Полностью универсального приспособления не существует, поэтому у каждого мастера имеется как минимум по нескольку наборов с разными гребенками.

Чем больше шипов на строчном просекателе, тем быстрее можно подготовить линию для шитья. Сначала инструмент выставляется по месту, по нему наносится удар или несколько. Когда он пробивает отверстие, шипы извлекаются и гребенка смещается таким образом, чтобы последняя иголка вошла в крайнее из ранее проделанных отверстий. Таким образом, возможно соблюсти ровный шаг дальнейшего шва.

При работе с инструментом, у которого много иголок, придется делать более сильные удары для пробивания кожи, а также прикладывать усилия, чтобы вытащить шипы обратно. Пробойник с одной или двумя иголками предназначен для подготовки строчки в узких местах, где инструмент на 6 шипов не поместиться.

Менее точными в работе являются пробойники сделанные по принципу клещей. В них гребенки располагаются на двух губках. Особенность применения такого инструмента, отсутствие шума, в отличии от ударов киянкой. Гребенки выставляются по линии будущего шва и ручки сжимаются, пробивая при этом кожу или ткань.

Револьверные пробойники

Инструменты данного типа представляют собой клещи, у которых на одной губке закрепляется револьвер с вкрученными пунсонами для пробивания. Перед использованием пробойника нужно повернуть револьвер так, чтобы установить напротив второй губки шип нужного типа. После этого между губками подставляется материал. Пробойник сжимается, пробивая отверстие. Обычно на револьвере закрепляется 6 шипов диаметром от 2 до 4,5 мм. Чтобы предотвратить прокручивание револьвера на корпусе имеется специальный блокиратор.

Применение такого инструмента дает возможность пробивать за раз только одно отверстие, поэтому пробойники данного типа не подходят для формирования шва. Основное предназначение такого оборудования заключается в создании мелких отверстий, к примеру, на поясном ремне. Отдельные револьверные устройства предусматривают возможность снятия шипов. Это позволяет устанавливать различную оснастку, в том числе и приспособления для монтажа кнопок и люверсов на одежду.

Кольцевые и фигурные пробойники

Инструменты данного типа позволяют пробивать отверстия удаляя при этом часть материала, который попадает в их внутреннюю полость. Такое оборудование дает возможность готовить более крупные прорези. Обычно кольцевой или фигурный пробойник представляет собой трубку, один конец которой заострен. Принцип работы таким оборудования заключается в прикладывании заостренной части к материалу и удару по торцу инструмента.

Ассортимент форм и размеров пробойников данного типа очень обширен. Помимо круга такие инструменты могут повторять очертания звезды, глаза, овала, ромба, бабочки и так далее. Круглые пробойники данного типа обычно продаются наборами по 15 штук. Оборудование представлено трубками с диаметром от 2 до 22 мм. Фигурные приспособления обычно реализуются по отдельности.

Торцевые пробойники

Также бывают инструменты предназначенные для обрезки кожи. В частности в довольно широком ассортименте выпускаются пробойники торцеватели для ремня. Они представляют собой загнутую по определенному контуру стальную заостренную пластину. Она применяется для обрезки кожаных лент при изготовлении поясных ремней. Также существует подобный инструмент в других формах.

Пробойники для пыжей

Отдельно в продаже предлагается инструмент для вырубания пыжей применяемых для зарядки патронов. Внешне он практически полностью соответствует кольцевым пробойникам для кожи. Такое приспособление имеет диаметр соответствующий калибру патронов, для которых необходимо подготовить пыжи. Главное отличие охотничьего пробойника заключается в том, что его основная цель заключается не в проделывании отверстия, а в вырезе кружков материала. В его конструкции предусматривается технологическое отверстие сбоку трубки, позволяющее извлекать падающие в нее пыжи. Такой инструмент редко нуждается в заточке, поскольку работает со сравнительно более мягкими материалами, такими как картон и войлок.

Пробойники по металлу

Оборудование предназначенное для работы с листовым металлом представлено почти столь обширным ассортиментом, как и для кожи. Помимо ручного инструмента в данную группу также входят механизированные приспособления. В целом все пробойники для металлов можно разделить на три вида:

Пневматические

Такое оборудование требует подключения к компрессору. Его используют не только для работы с тонкой жестью, а также металлочерепицей, металлопрофилем и другим листовым металлом. Возможности такого инструмента весьма ограничены, но при его применении можно поддерживать довольно высокий уровень продуктивности труда.

Гидравлические

Пробойник гидравлического типа больше напоминает станок, чем любое другое оборудование. Он может подготавливать отверстия на толстом металле вплоть до сечения нескольких миллиметров. Получаемое в результате отверстие выглядит просто идеально в сравнении с результатом, которой можно получить от сверления. Такие станки предусматривают возможность установки различных пуансонов. Таким образом, оборудование дает возможность менять оснастку для создания отверстий требуемых параметров.

Ручные пробойники

Инструменты данного класса весьма похожи на оборудование применяемое при обработке кожи, хотя и имеет определенные отличия. В первую очередь их изготовляют из очень твердой инструментальной стали. Тело трубки такого инструмента намного толще, поэтому он менее склонен к деформации при сильном противодействии материала, в который осуществляется врезание. Подобные пробойники могут представляться как полностью ручным инструментом, так и слегка механизированным, установленным на клещи.

Подавляющее большинство ручного оборудования — это стальная трубка с заточенной кромкой на одном торце. Зачастую инструмент оснащается пластиковой или резиновой рукояткой. Ее наличия позволяет уменьшить звон от удара молотом по инструменту во время работы.

Пробойник, предназначенный для работы с металлом, довольно быстро теряет свою остроту. В связи с этим для сохранения их эффективности необходимо проводить периодическую заточку инструментов. Чтобы это сделать, зачастую необходима обработка не только внешней стороны трубки пробойника, но и полировка внутренней полости. Легче всего это делать применяя гравер. Мелкие полировальные насадки, а также абразивная оснастка дают возможность многократно ускорить процесс, в сравнении с использованием обыкновенных мелких напильников.

Пробойник для металла – это незаменимый инструмент в слесарном деле. С его помощью можно сделать отверстие идеальной формы без деформации кромок металла и изменения свойств, вызванных температурным воздействием на поверхность. Помимо металлических изделий пробойник отверстий прекрасно справится с прочими материалам: фанерой, пластиком или кожей.

Устройство и назначение пробойников

Классический пробойник – это инструмент в виде трубки, с остро заточенной рабочей поверхностью. Это основное требование конструкции: чем меньше площадь контакта с изделием, тем проще делать отверстия. Такое приспособление можно сделать своими руками при условии наличия материала достаточной крепости и набора трубок различного диаметра.

Существуют усовершенствованные модели, оснащенные функцией зенкерования. Рабочий цикл таких приспособлений состоит из двух этапов:

Заточенный наконечник пробивает отверстие.
Специальные лезвия расширяют проем до заданного размера.

Зенкерование – процесс механической обработки, точность которого достигает десятых долей миллиметра. Выполнение подобных работ вручную практически невозможно ввиду необходимости чрезмерного давления на деталь. В качестве рабочего привода используют различные металлообрабатывающие станки.

Тип отверстия зависит от формы рабочей части пробойника. Например, для круглого отверстия понадобится бита с коническим наконечником.

Виды пробойников

Тип и конструкция пробойника зависят от характеристик рабочей поверхности. Очевидно, что приспособление для проделки отверстий в коже не справится с прочной листовой сталью. Опытные мастера предпочитают приобретать наборы инструментов, которые включают в себя все необходимое для проделки отверстий в различных материалах.

Производители предлагают три вида пробойников:

Ручные. Представляют собой набор трубок различного диаметра. Наконечник должен иметь острую заточку. С обратной стороны пробойника устанавливают защитную насадку из мягкого материала – резины или пластмассы. Это помогает избежать расплескивания металла на ударной части приспособления. Для проделывания круглых отверстий в мягких материалах ручной пробойник – оптимальный выбор.
Пневматические. Как следует из названия, данная разновидность использует сжатый воздух в качестве приводной силы. Он генерируется компрессорами, мощность которых зависит от поставленных задач. Воздушная магистраль присоединяется в том месте, где у ручных пробойников находится защитная насадка. Мощности компрессора достаточно для пробития отверстий в твердых поверхностях, включая бетон и сталь. Стоимость набора по сравнению с ручными просечками гораздо выше, поскольку рабочая часть изготавливается из высокопрочной стали.
Гидравлические. Этот тип привода считают наиболее производительным. В качестве вспомогательного механизма могут использоваться ручные агрегаты, действующие по принципу автомобильного домкрата. Для сложных работ используют электрические маслостанции, способные создать высокое давление. Практически все гидравлические пробойники оснащены специальным механизмом, регулирующим глубину проникновения.
Читать также: Токарный станок 1п611 продам

Приспособления для круглых отверстий в металле обладают рядом особенностей. Основное отличие от прочих моделей – использование специального инструментального сплава, который продлевает срок службы инструмента в тяжелых условиях.

Неопытные мастера избегают работы с рассматриваемыми инструментами, предпочитая использовать дрель. Однако ее использование невозможно при выполнении особо точных работ: обратный ход сверла обязательно повредит внутреннюю часть просверленного элемента. Кроме того, деформация поверхности может привести к заклиниванию сверла и выходу из строя сверлильного аппарата. Стружка и заусенцы, образующиеся в процессе сверления, могут нанести травму работнику.

Помимо ручного инструмента, применение которого не отличается высокой производительностью, на металлообрабатывающих предприятиях активно используют следующие механизмы:

Для использования не требуется обладать особыми навыками, достаточно потренироваться на поверхностях, которые не жалко повредить.

На российском рынке продавцы предлагают огромный выбор пробойников отверстий отечественных и зарубежных производителей.

В первую очередь необходимо определиться с конструкцией: классические трубки или щипцы. Второй вариант будет предпочтительным при работе с мягкими материалами небольшой формы. Их устройство позволяет избежать травматизма, а наличие ручки повышает производительность работ. Кроме того, отпадает необходимость в использовании вспомогательного ударного инструмента. В остальных случаях советуем воспользоваться стандартными пробойниками отверстий.

При выборе производителя рекомендуем обратиться к известным брендам, которые зарекомендовали себя как производители качественного инструмента. В противном случае нельзя гарантировать, что инструмент прошел качественную термообработку, а рабочая часть обладает качественной заточкой.

Пробойник для отверстий – отличное приспособление, облегчающее жизнь многим мастерам. Простота конструкции позволяет использовать его практически без подготовки. А вы пользовались пробойниками для отверстий? Какой бренд считаете лучшим для домашнего пользования? Напишите ваше мнение в комментарии.
