Что это такое?

Дюбель (перейти к товарам) — крепёжное изделие. Его главная особенность заключается в том, что он совмещается с другим креплением через вбивание, вкручивание или вклеивание. За счёт этого достигается усиление конструкции, она становится более надёжной.

До изобретения пластикового варианта повсеместно использовались деревянные «чопики», но они сильно уступали современным в точности и прочности.

Дюбели бывают разных видов, в зависимости от принципа работы и от материала, для которого они предназначены: различают модели для гипсокартона (перейти к товарам) и других сравнительно тонких поверхностей, для газобетона и пористых сред. Есть и универсальные — они подойдут практически в любой ситуации.

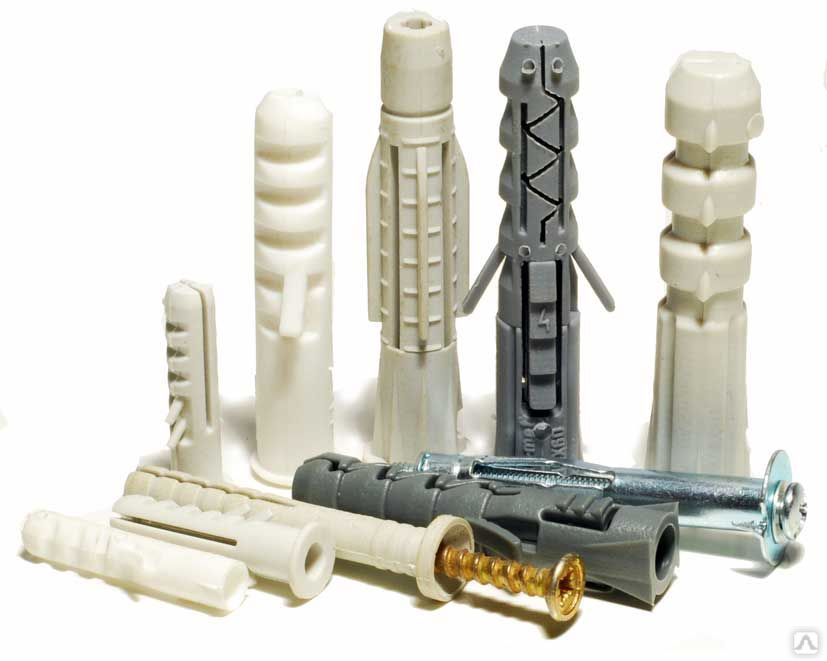

Универсальные дюбели

Классическими считаются распорные модели. После фиксации они распираются и закрепляются в материале, подходят для достаточно плотных стен, в остальном сфера использования не ограничена: монтаж мебели, подвесных потолков и других предметов. Представляют из себя продолговатую гильзу с распорной зоной, рёбрами жёсткости, зубцами и усиками. Вместе конструкция не даёт дюбелю проворачиваться в стене во время вкручивания в него самореза. Бортик на конце не позволяет крепежу (перейти к товарам) «утонуть» в стене.

Представлены в диаметрах 5, 6, 8, 10, 12, 14, 16 мм. Одна такая точка легко удерживает вес до 20-30 кг. Существуют также усиленные варианты — для тяжёлой мебели и других изделий.

Не подойдут для крепления предметов к потолку, поскольку имеют довольно слабое сопротивление к выдёргиванию.

Другой распространённый вид универсальных дюбелей — с распорными элементами. Они не просто растопыриваются внутри материала, а имеют складывающийся упор, благодаря которому крепление надёжно фиксируется внутри материала, настолько прочно, что крепежи можно использовать на потолках. Различают складывающиеся и скручиваемые дюбели, где первый как бы притягивает к себе пластиковые планки по мере затягивания, до образования упорного ригеля. При желании его можно выкрутить и снять.

Второй тип — скручиваемый, со специальной пластиковой вставкой, которая создаёт при вкручивании своего рода уплотняющий узел. Он не даёт саморезу двигаться, фикусируясь намертво. Выкрутить его нельзя.

Недостаток второго вида на фоне первого — сравнительно малая несущая способность, то есть, они не подойдут для закрепления тяжёлой мебели и полок, но подойдут для металлических реек, брусков и деталей от подвесных потолков.

Дюбели для тонкостенных материалов

К тонкостенным материалам относятся гипсокартон, гипсоволокно, разного рода ДСП (перейти к товарам) — всё, чем принято обшивать стены. Плотность их сравнительно низка, крепёж нельзя заглубить в них достаточно, чтобы создать прочную фиксацию, поэтому многие предпочитают использовать другие крепёжные материалы. Однако существуют дюбели, разработанные специально для тонкостенных материалов:

  • дюбель-бабочка назван так из-за внешнего вида расширяющейся части, как бы образующей при вкручивании два крыла. Пластиковая составляющая имеет нерасширяющиеся части у шляпки и кончика, между ними находится складывающееся пространство. При закручивании торцы стягиваются, «крылья» расправляются и фиксируют крепёж в стене. Рекомендуется использовать саморезы (перейти к товарам) длиной не менее 55 мм. «Бабочки» подойдут для люстр, карнизов, реек, антенн и полок;
  • дюбель Driva, дрива, состоит из винтообразной вкручиваемой части и непосредственно самореза. Удерживается внутри гипсокартона за счёт крупной резьбы, причём устанавливаться оно может даже без использования сверла, если подобрать соответствующую модель. Подойдёт для нетяжёлых предметов — например, картин (перейти к товарам). При желании его можно выкрутить;
  • дюбель молли изготавливается из металла, это наиболее надёжный и профессиональный крепёж, требующий использования дополнительных инструментов. Он состоит из полой цанги, которая вставляется в заранее просверленное отверстие, а потом распинается при помощи специального пистолета, затем внутрь по резьбе вкручивается винт (перейти к товарам). Выдерживает нагрузку до 25 кг.

Дюбели для пористых материалов

Проблемы монтажа могут возникнуть с пористыми материалами, например, газобетоном. Чтобы закрепить в нём предмет, нужен крепёж с многочисленными точками фиксации. Если говорить о дюбелях, то в ассортименте для пористых материалов представлены несколько вариантов:

  • с резцами, металлические: гильза имеет четыре зубчатые грани, которые «вгрызаются» в материал при заворачивании, что впоследствии мешает креплению двигаться и раскручиваться. Демонтажу такая конструкция не подлежит;
  • с винтовыми рёбрами, GB, специально для газобетона. Имеют на пластиковой гильзе четыре незубчатых ребра, слегка скрученных в спираль, поэтому при монтаже они проворачиваются, обеспечивая надёжное крепление. С такими дюбелями традиционно используются шурупы (перейти к товарам) диаметром до 28 мм;
  • с внутренней резьбой, похожий на дрива и работающий по тому же принципу. Большие крылья резьбы не позволяют крепежу двигаться внутри пористого материала, хорошо выдерживая и воздействию на срез, и продольным нагрузкам. Изготавливается из металла полностью.

Некоторые крепежи разработаны таким образом, чтобы устанавливаться в стену ударным быстрым монтажом. Они называются дюбели-гвозди (перейти к товарам) — и состоят из пластиковой гильзы и гвоздя (перейти к товарам). Для установки в стене нужно предварительно просверлить отверстие такого же диаметра, что и дюбель, потом вбить изделие ударом молотка (перейти к товарам). По конструкции они напоминают стандартные распорные. Подойдут для установки нетяжёлых предметов — например, плинтусов (перейти к товарам) и декора.

Тарельчатые дюбели

Имеют характерный внешний вид — широкую зонтичную шляпку, которая равномерно распределяет нагрузку благодаря повышенной площади. Используются такие дюбели-тарелки в монтаже утеплителей (перейти к товарам), поэтому у них предусмотрен небольшой выступ у корня «тарелки», не дающий крепежу провалиться внутрь.

Шляпки у дюбелей бывают:

  • металлическими, из оцинкованной стали, единственный недостаток которого — высокая теплопроводность;
  • пластиковыми, способными выдерживать перепады температур, с пониженной теплопроводностью, недостаток — выдерживают меньший вес утеплителя;
  • с термоголовкой, или пластиковым наконечником на гвозде, что задерживает отведение тепла.

У тарельчатых дюбелей специфическая сфера использования — практически только для монтажа утеплителей. Они хорошо зарекомендовали себя с пенопластом (перейти к товарам), минеральной ватой и более современными материалами.

Практически под каждую сферу существуют отдельные виды крепежей, разработанные специально для нивелирования возможных негативных сторон. Если вы ищете что-то конкретное, рекомендуем обратиться для консультации по подбору к нашим специалистам. Просто расскажите, что планируете устанавливать, — и мы предоставим подробную и полезную информацию с несколькими вариантами изделий.

Подробно о дюбелях: их виды и особенности

Прогресс в развитии технологий строительства касается не только создания новых материалов и оборудования, но и крепежных элементов. Например, широкое распространение получили дюбели.

Дюбель – это распорный элемент, обычно применяющийся при монтаже конструкций и элементов к пустотелым, или имеющим пористую структуру основаниям.

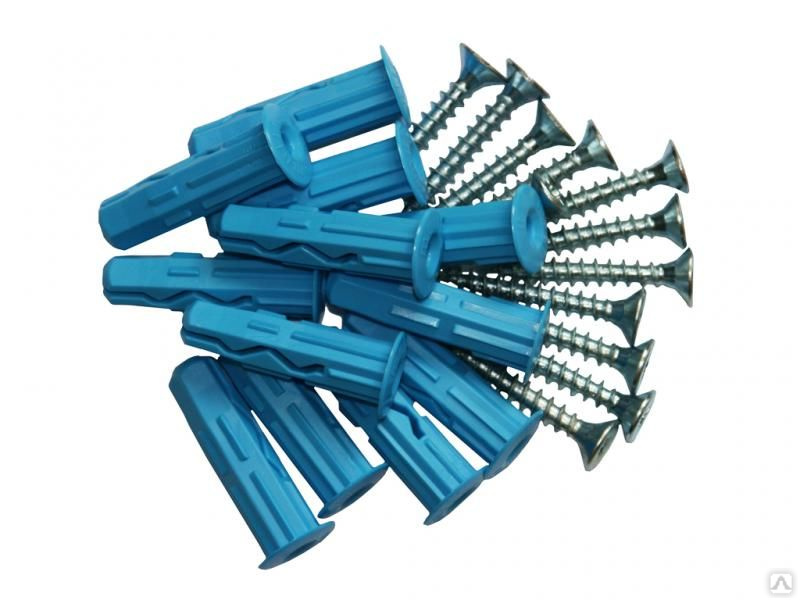

Рассмотрим пластмассовый дюбель. Высокая эффективность пластмассового дюбеля подтверждена ведущими строительными компаниями за счет высоких крепежных свойств, простоте монтажа и внешней эстетики.

Материалом для пластмассовых дюбелей являются: полиэтилен, полипропилен-сополимер, нейлон. Данные виды полимеров отличаются высокой прочностью и стойкостью к температурным перепадам в диапазоне от -50 до +80 C°.

Первым этапом монтажа дюбеля является сверление отверстия. Диаметр сверла должен быть равен диаметру дюбеля – от этого зависит прочность всего крепления. Глубина сверления должна быть не меньше длины дюбеля, плюс величина немного большая диаметра дюбеля.

Сверление в плотных материалах, например, бетоне – осуществляется с помощью перфоратора. Для более пористых материалов, перфоратор применять не рекомендуется по причине разбивания отверстия.



Параметры дюбелей

Дюбель Отверстие под дюбель Диаметр шурупа
диаметр, мм длина, мм даметр сверла, мм глубина сверления
5 25 5 30 3,5 — 4,0
6 30 6 36 4,0 — 5,0
6 40 6 46 4,0 — 5,0
6		 50 6 56 4,0 — 5,0
8 40 8 48 4,5 — 6,0
8 50 8 58 4,5 — 6,0
8 65 8 73 4,5 — 6,0
10 50 10 60 6,0 — 8,0
10 80 10 90 6,0 — 8,0
12 60 12 72 8,0 — 10,0
14 70 14 84 8,0 — 10,0



Шурупы для дюбелей различаются по длине, диаметру и типу шлица.

Подробнее о шурупах в статье «О шурупах и саморезах».

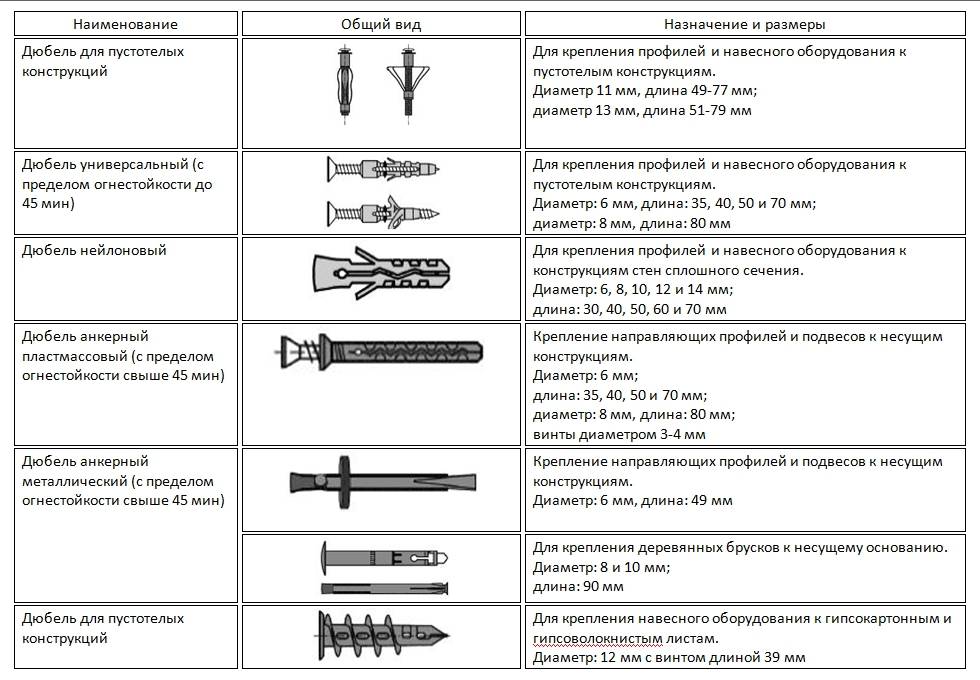

Основные виды дюбелей

Универсальный дюбель повышенной эластичности изготавливается из полипропилена. При попадании в полость, дюбель наматывается на шуруп и образует узел.

Также, для пустотелого основания используется дюбель «бабочка». Принцип крепления показан на рисунке.

Фасадный дюбель. Используется для крепления термоизоляции при фасадных работах.

Данный дюбель выполнен в виде стандартной распорной конструкции, но более длинный и с большой шляпкой. Основа дюбеля изготавливается из полипропилена, а соединительный стержень из армированного стекловолокна или полиамида.

Монтируется такой дюбель забиванием в отверстие фасадного соединителя.



Особо-прочное крепление обеспечивает стальной распорный дюбель. Принцип крепления аналогичен с дюбелем «бабочкой».



Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Зачем и как делать шпунтовое соединение

Применение дюбельного соединения


Соединение на дюбелях чаще всего используется в столярных и деревообрабатывающих работах для соединения двух или более деревянных частей. Типичные области применения, в которых используются дюбельные соединения, включают (но не ограничиваются) изготовление мебели, изготовление полок, усиление стыковых соединений и изготовление игрушек. На самом деле, любая работа, где вам нужно соединить два куска дерева, может заслуживать соединения дюбелями.

Как сделать шпунтовое соединение


Сейчас мы продемонстрируем, как сделать шпунтовое соединение с помощью Triton TDJ600. Посмотрите наше пошаговое видеоруководство по этой модели, в котором объясняется все, что вам нужно знать о дюбельных соединениях.

На рынке представлено множество дюбелей, из которых можно выбирать. Вы можете купить широкий ассортимент деревянных дюбелей в Toolstop.

Как сделать шпунтовые соединения с помощью Triton TDJ600


Triton TDJ600 — какие возможности он предлагает?

Ключевой особенностью TDJ600 является точность, с которой вы можете регулировать высоту и глубину сверления в материале. Частично это связано с системой реечной передачи, встроенной в инструмент, и четким, калиброванным обзором разреза, который вы получаете при использовании инструмента.

Отверстия расположены на расстоянии 32 мм друг от друга, что является отраслевым стандартом, а конструкция TDJ600 такова, что они будут точно квадратными. В комплекте со станком поставляются 8-мм фрезы для дюбелей, которые при необходимости можно заменить на 10-мм или 12-мм фрезы.

Точная настройка реза — еще одна ключевая особенность TDJ600, будь то угол (регулируется с помощью передней пластины), высота (с помощью системы реечной передачи) и глубина реза (с помощью стопора, установленного на сбоку машины).

Каждая регулировка четко обозначена с помощью рельефных направляющих, которые в совокупности делают настройку TDJ600 очень быстрой и полностью интуитивно понятной.

Резка шпунтового соединения должна быть легкой, и после того, как TDJ600 настроен для резки, остается только приложить переднюю пластину к материалу и нажать.

Очевидно, что вы хотите иметь полный контроль, и инструмент предлагает отличный баланс и эргономику, чтобы обеспечить этот контроль. Передняя ручка для тюков большая и цепкая, а корпус достаточно компактный, чтобы можно было обхватить рукой. Противоскользящие штифты (или зажимные зубья) на передней пластине можно отрегулировать таким образом, что вам гарантировано, что инструмент не будет скользить или двигаться во время резки.

Это упрощает работу вдоль длинных кусков материала, поскольку у вас есть контроль на месте, а разрез будет идеально настроен, что означает, что вы можете быстро и точно перемещаться вдоль заготовки.

Triton TDJ600 — какие характеристики?

Вся режущая способность обеспечивается двигателем мощностью 600 Вт со сменными щетками. Сверло вращается со скоростью 16 500 об/мин, обеспечивая необходимую мощность даже для самого прочного материала.

Что касается разреза, вот спецификация:

  • Высота сверления 9-43 мм 23⁄64 – 1 11⁄16″
  • Глубина сверления 0–38 мм 0–1⁄2″
  • Шаг сверла 32 мм 1 1⁄5″

Следуя этим быстрым и простым шагам, вы легко и быстро сможете выполнить соединение на дюбелях.

Штыревые соединения — обычное дело в вашей повседневной работе? Мы высоко ценим их как один из самых прочных типов суставов!
