Гвоздь строительный 4х100 с плоской головкой ГОСТ 4028-80

Артикул: 103061245

• Характеристики

Основные размеры

Диаметр гвоздя

4 мм

Длина гвоздя

100 мм

Диаметр головки

8 мм

Высота головки

2.4 мм

Эксплуатационные характеристики

Назначение

дерево

Общая информация

Форма гвоздя

строительный

Форма головки

плоская

Материал гвоздя

углеродистая сталь

Покрытие

без покрытия

Производитель

без бренда

Стандарт

ГОСТ 4028-63

Вес

1 кг

Другие размеры:

• Гвоздь строительный 1,2х16
• Гвоздь строительный 1,4х25
• Гвоздь строительный 1,4х32
• Гвоздь строительный 1,6х25
• Гвоздь строительный 1,8х32
• Гвоздь строительный 1,8х40
• Гвоздь строительный 2х40
• Гвоздь строительный 2х50
• Гвоздь строительный 2,5х50
• Гвоздь строительный 2,5х60
• Гвоздь строительный 3х70
• Гвоздь строительный 3х80
• Гвоздь строительный 3,5х90
• Гвоздь строительный 4х120
• Гвоздь строительный 5х100
• Гвоздь строительный 5х150
• Гвоздь строительный 6х200
• Гвоздь строительный 7,6х250
• Гвоздь строительный 8,8х300
• Гвоздь строительный 1,4х40

135,80 за килограмм (5 килограмм в упаковке)

x 5 кг = 679,00

Наличие на складе в Санкт-Петербурге

в наличии

9 упаковок

послезавтра, 15. 02.2023

более 58 упаковок

87,20 за килограмм (25 килограмм в упаковке)

x 25 кг = 2 180,00

Наличие на складе в Санкт-Петербурге

в наличии

1 упаковка

послезавтра, 15.02.2023

более 11 упаковок

быстрого монтажа 10х130, 10х132, 10х150 мм и других размеров. ГОСТ и вес, технические характеристики

Метизы. Дюбель-гвозди ТУ 14-4-1731-92. Гвозди специальные. Строительный крепеж.

Дюбель — это специализированный гвоздь (дюбель-гвоздь), предназначенный для забивания в бетон, кирпич и другие строительные материалы. Дюбель — гвозди с насаженными шайбами с цинковым покрытием ТУ 14-4-1731-92 изготовляется из закалённой стали класса ВК, КК, ВД (ст.50, ст.60, ст.70) и имеет установочную (направляющую) шайбу для центрирования. Для забивания дюбелей используют специализированные переносные пиротехнические инструменты (монтажный пистолет и проч). Толщина покрытия (цинк) – 6 микрон (мкм). d	D	L	D1	h	Размер дюбелей dxL, мм	Масса 1000 дюбелей с шайбой, кг
3,7	8	30	12	1,0-1,5	3,7×30	4,30
3,7	8	35			3,7×45	4,70
3,7	8	40			3,7×40	5,20
4,5	10	30			4,5×30	5,55
4,5	10	35			4,5×35	6,20
4,5	10	40			4,5×40	6,75
4,5	10	50			4,5×50	7,95
4,5	10	60			4,5×60	9,15

Дюбель-гвозди ТУ 14-4-1731-92 упакованы по 25 — 50 кг

vikmetiz.ru

ГОСТ 4028-63

ГОСТ 4028-63

Группа В78

МКС 77.140.65 ОКП 12 7100

Дата введения 1964-08-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 N 567

3. ВЗАМЕН ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 283-75	3

5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ИЗДАНИЕ (февраль 2009 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88)

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт.1 и в табл.1.

Черт.1. Конструкция и размеры строительных гвоздей с плоской головкой

;

Черт.1

Таблица 1

мм

Диаметр стержня	Длина гвоздя
0,8	8
12
1,0	16
1,2	16
20
25
1,4	25
32
40
1,6	25
40
50

Условное обозначение строительных гвоздей с плоской головкой, диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2х25 ГОСТ 4028-63

(Измененная редакция, Изм. N 2).

2. Конструкция и размеры гвоздей с конической головкой должны соответствовать указанным на черт.2-4 и в табл.2.

Черт.2. Гвозди круглые

Гвозди круглые

Черт.2

Черт.3. Гвозди трефовые

Гвозди трефовые

Черт.3

Черт.4. Гвозди трефовые с перемычками

Гвозди трефовые с перемычками

; ;

Черт.4

Таблица 2

мм

Условный диаметр стержня	Длина гвоздя	Размер	Наименьший диаметр головки
1,8	32	—	3,5
40
50
60
2,0	40	1,75	4,0
50
2,5	50	2,20	5,0
60
3,0	70	2,65	6,0
80
3,5	90	3,10	7,0
4,0	100	3,55	7,5
120
5,0	120	4,45	9,0
150
6,0	150	5,30	11,0
200
8,0	250	7,13	14,0

Примечание. По требованию потребителя гвозди круглые размером 1,8х32 изготовляют с плоской головкой.Условное обозначение строительных гвоздей с конической головкой, круглых, диаметром 2,5 мм и длиной 60 мм:

Гвозди К 2,5х60 ГОСТ 4028-63

То же, трефовых:

Гвозди Т 2,5х60 ГОСТ 4028-63

То же, трефовых с перемычками:

Гвозди ТП 2,5х60 ГОСТ 4028-63

(Измененная редакция, Изм. N 1, 2).

3. Технические требования на гвозди — по ГОСТ 283.Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером (1,8х60) мм не должен превышать 0,7 мм.(Измененная редакция, Изм. N 1, 2).

4. Теоретическая масса гвоздей указана в приложении.(Введен дополнительно, Изм. N 2).

ПРИЛОЖЕНИЕ (справочное). Теоретическая масса гвоздей

ПРИЛОЖЕНИЕСправочное

Размер гвоздей х, мм	Масса 1000 круглых гвоздей, кг
0,8х8	0,032
0,8х12	0,051
1,0х16	0,100
1,2х16	0,147
1,2х20	0,183
1,2х25	0,219
1,4х25	0,302
1,4х32	0,385
1,4х40	0,482
1,6х25	0,397
1,6х40	0,633
1,6х50	0,791
1,8х32	0,640
1,8х40	0,787
1,8х50	0,967
1,8х60	1,160
2,0х40	0,949
2,0х50	1,190
2,5х50	1,870
2,5х60	2,230
3,0х70	3,770
3,0х80	4,330
3,5х90	6,600
4,0х100	9,500
4,0х120	11,500
5,0х120	17,800
5,0х150	21,900
6,0х150	32,400
6,0х200	43,100
8,0х250	96,200

Примечание. Масса 1000 трефовых гвоздей на 15%, а трефовых с перемычками на 12% меньше массы 1000 круглых гвоздей того же размера.ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1-3).Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное изданиеГвозди проволочные: Сб. ГОСТов. — М.: Стандартинформ, 2009

docs.cntd.ru

Правила выбора

От того, насколько правильно будет подобран крепёж, зависит конечный результат

Очень важно подходить к выбору изделия ответственно и учитывать:

• физико-технические свойства и параметры изделия;
• его назначение, и для крепления какого материала будет использоваться;
• при каких условиях будет эксплуатироваться;
• какую нагрузку нужно будет выдерживать;
• кто является производителем изделия и его стоимость.

Также при покупке нужно обращать внимание на наличие маркировки. Это обязательное «клеймо» на каждом изделии, которое изготавливалось в соответствии с требованиями ГОСТ, прошло все необходимые лабораторные испытания и получило сертификат качества

Маркировка дюбеля – это две величины: диаметр и длина.

ТУ 14-4-1731-92. Дюбель-гвозди и их виды

Дюбель-гвоздь — это метиз, состоящий из дюбеля и гвоздя. Такое сочетание позволяет обеспечить достаточно прочное и надежное крепление элемента практически к любому плотному полнотелому материалу: бетон, кирпич, камень. Различают 2 вида дюбель-гвоздей: забиваемые в дюбель и непосредственно в материал основания.

Виды дюбель-гвоздей

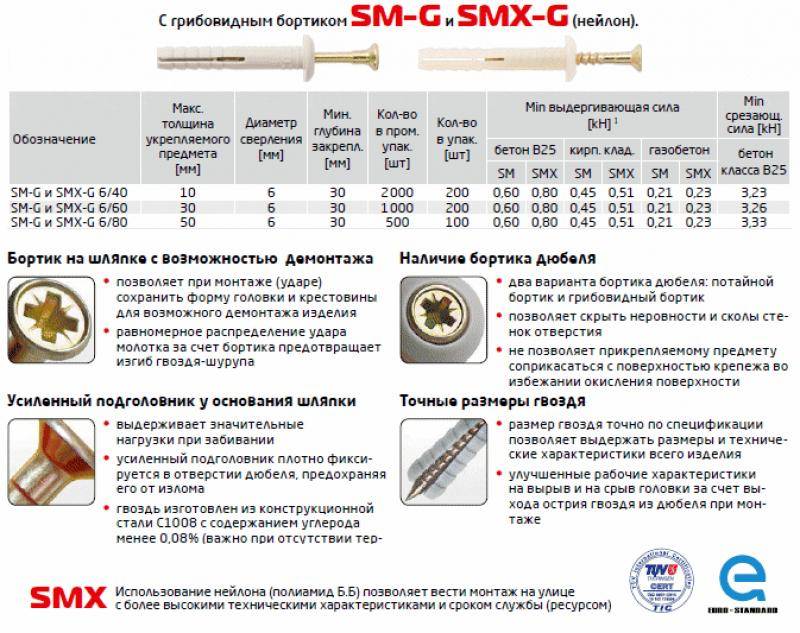

Простейший дюбель-гвоздь выглядит так:

Он состоит из дюбеля – распорного элемента, который помещается в заранее высверленное отверстие, и гвоздя, забиваемого молотком в дюбель. Как результат, метиз очень прочно закрепляется в основании, удерживая шляпкой гвоздя любой требуемый элемент. Такие метизы очень просты в использовании, а единственным недостатком можно считать отсутствие возможности их аккуратного демонтажа.

Вторым видом данных метизов являются гвозди, специально предназначенные для забивания с использованием монтажного (строительного) пистолета. Такой инструмент избавляет от необходимости подготавливать отверстие, т.е. монтаж метиза осуществляется намного быстрее. Здесь большую роль играет качество материала изготовления дюбеля. В данном случае производители пользуются стандартами, прописанными не в ГОСТе, а в ТУ (технических условиях). В продаже можно обнаружить и другие виды подобных метизов, например, гвозди, сделанные из нержавеющей стали, которые также имеют широкую номенклатуру размеров.

Дюбель-гвоздь монтажный по ТУ 14-4-1731-92

Такой метиз предназначен для забивания в любые твердые и плотные строительные материалы, включая кирпич и бетон. В данном случае на гвоздь одета специальная центрирующая шайба. Эти дюбель гвозди забиваются при помощи монтажных пистолетов и им подобных инструментов. Выглядят они следующим образом:

На изготовление монтажных дюбель-гвоздей по ТУ 14-4-1731-92 идет закалённая сталь ст50, ст60, ст70, которая покрывается тонким слоем цинка (6 мкм). Основные параметры дюбель-гвоздей монтажных представлены ниже:

Как правильно выбрать дюбель-гвоздь?

Во-первых, следует определиться с видом метиза, после чего правильно подобрать его размер для определенной конструкции. Так, 6х40 отлично подходит для крепления алюминиевых профилей. Дюбель-гвозди большего размера позволят надежно скрепить массивные пластиковые или металлопластиковые детали. Метизы, которые забиваются в бетон или камень, следует подбирать исходя из диаметра просверленного отверстия: диаметр распорной части должен быть максимально приближен к этому размеру.

fx-commodities.ru

Размеры

Рамные анкеры не подлежат регламентации по ГОСТу. При создании документа такого вида крепления еще не было. Но материалы изготовления должны соответствовать стандарттребованиям ГОСТ. Размеры изделий регламентируют по ТУ. Параметры оконных переплетов имеют стандартные размеры, поэтому параметры и масса рамных анкеров тоже являются стандартными.
Анкеры различают по размерам, которые подбираются исходя из материала рабочей поверхности и веса оконной рамы. С параметрами изделий стоит ознакомиться поближе. Диаметр имеет небольшой диапазон величины: от 6 до 14 мм. Средний диаметр дюбеля — 8 и 10 мм. Такие величины шурупов встречаются в ассортименте любого производителя. Размеры рамных изделий представлены ниже:

• 10Х152 мм — min глубина сверления 5 см, max толщина детали — 12, 2 см;
• М10Х132 мм — глубина отверстия до 5 см, max толщина детали — 10, 2 см;
• 10Х132 мм — глубина сверления до 5 см, max толщина детали — 10,1 см;
• 10Х112 мм — глубина отверстия 5 см, max толщина детали — 8, 2 см;
• М10Х112 мм — глубина отверстия 5 см, max толщина детали — 8,5 см;
• 10Х182 мм — глубина сверления до 5 см, max толщина детали — 15,2 см;
• 10Х180 мм — отверстие глубиной до 5 см, max толщина детали — 14,9 см.

Гвозди строительные гост 4028 63, 4028 80, 283 75

Строительные гвозди – это разновидность крепежного элемента. Конструкция этого изделия представляет собой стержень и шляпку. Некоторые производители могут нанести на стержень рельеф, благодаря чему удается улучшить соединение. Большим спросом пользуются строительные гвозди при ремонтных работах, которые используют, как профессиональные рабочие, так и обычный человек в быту.

Такие крепежные элементы сегодня регламентированы ГОСТом, следовательно, для каждого вида имеются свои свойства и особенности применения.

Стандартное изделие ГОСТ 4028—63

Для таких изделий характерн одни и те же размеры диаметра строительных гвоздей, но при этом у них может быть различная длина. Для получения изделия используют углеродистую сталь. После сверху их обработают при помощи тонкого слоя цинка.

Сфера применения таких гвоздей понятна из названия. Такие крепежные элементы активно задействуют при осуществлении внутренних строительных и отделочных мероприятий, где имеются нормальные показатели влажности, чтобы можно было устанавливать без покрытия. Если необходимо провести наружную отделку, то здесь е обойтись без оцинкованных изделий, так как для таких элементов свойственно негативное влияние осадков.

Как использовать гвозди для пневматического пистолета можно узнать из данной статьи.

На видео — производство тарных гвоздей по ГОСТу:

ГОСТ 4028—63 нашли свое применение при соединении элементов из дерева. Если использовать гладкие изделия, то добиться качественного крепления в этом случае не получится. В тех местах, где уровень влажности превышает норму, не стоит использовать обычные крепежи маленьких размеров без защитного слоя. Причина в том, что на их поверхности быстро образуется ржавчина, а место, где они был установлены, становится ненадежным.

Дюбель бабочка для гипсокартона фото и другие данные можно посмотреть из данной статьи.

Таблица 1 – Технические характеристики

Маркировка гвоздя		Диаметрстержня (d), мм	Диаметршляпки (D), мм	Длина (L),мм	Высота шляпки(H) min, мм
дюймы	мм
0,059×0,980	1,50×25,00	1,50-0,05	3,00	25,00-3,00	0,90
0,071×1,260	1,80×32,00	1,80-0,06	3,60	32,00-3,00	1,08
0,079×1,570	2,00×40,00	2,00-0,06	4,00	40,00-3,00	1,20
0,098×1,181	2,50×30,00	2,50-0,06	5,00	30,00-3,00	1,50
0,098×1,968	2,50×50,00	2,50-0,06	5,00	50,00-3,00	1,50
0,098×2,362	2,50×60,00	2,50-0,06	5,00	60,00-4,00	1,50
0,118×2,756	3,00×70,00	3,00-0,10	6,00	70,00-4,00	1,80
0,118×3,150	3,00×80,00	3,00-0,10	6,00	80,00-4,00	1,80
0,118×3,543	3,00×90,00	3,00-0,10	6,00	90,00-6,00	1,80
0,138×3,543	3,50×90,00	3,50-0,10	7,00	90,00-6,00	2,10
0,157×3,543	4,00×90,00	4,00-0,10	8,00	90,00-6,00	2,40
0,157×3,937	4,00×100,00	4,00-0,10	8,00	100,00-6,00	2,40
0,157×4,724	4,00×120,00	4,00-0,10	8,00	120,00-6,00	2,40
0,197×5,905	5,00×150,00	5,00-0,10	10,00	150,00-6,00	3,00
0,236×7,874	6,00×200,00	6,00-0,10	12,00	200,00-6,00	3,60

Гост 4028-80

Эти изделия относятся к оцинкованным. Их можно применять при работу внутри или снаружи дома при сборке деревянных конструкций. Такие крепежные элементы гарантируют прочность и надежность соединения. Около шляпки гвоздя имеются неровности, которые улучшают качество сцепки. Для производства таких изделий используют углеродистую сталь, которая может противостоять ржавчине.

Таблица 2 – Размеры строительных гвоздей

Размер	Диаметр гвоздя, в мм	Длина гвоздя, в мм
1,2х16	1.2	16
1,2х20	1.2	20
1,2х25	1.2	25
1,4х25	1.4	25
1,6х25	1.6	25
1,6х32	1.6	32
1,6х40	1.6	40
1,6х50	1.6	50
1,8х32	1.8	32
1,8х40	1.8	40
1,8х50	1.8	50
1,8х60	1. 8	60
2х40	2	40
2х50	2	50
2х60	2	60
2,5х50	2.5	50
2,5х60	2.5	60
3х70	3	70
3х80	3	80
3,5х70	3.5	70
3,5х80	3.5	80
3,5х90	3.5	90
4х100	4	100
4х120	4	120
5х100	5	100
5х120	5	120
5х150	5	150
6х150	6	150
6х200	6	200
7,6х250	7.6	250
8х250	8	250
8х300	8	300
8,8х250	8.8	250
8,8х300	8. 8	300

Гост 283 75

В этом случае осуществляется производство проволочных гвоздей. Для их получения задействуют специальное оборудование, которое может отличаться по показателям мощности, производительности и осуществляемым функциям.

Такие данные могут принимать следующие значения:

• диаметр проволоки – 1,2 — 9,0 мм.
• Длина гвоздя – от 12 до 320 мм.
• Мощность аппарата – 3 — 20 кВт.

Как использовать дюбель для крепления теплоизоляции можно из статьи.

Таблица 3 — Размеры гвоздей

Диаметр стержня, d, мм	Длина гвоздя, L, мм	Диаметр головки, D, мм, не менее	Теоретичес­кая масса 1000 гвоз­дей, кг
1,8	35	3,6	0,704
2	40	4	0,989
2,2	45	4,4	1,311
2,2	50	4,4	1,49
2,5	50	5	1,916
2,5	60	5	2,302
2,8	65	5,6	3,162
3,1	65	6,2	3,933
3,1	70	6,2	4,195
3,1	80	6,2	4,787
3,4	80	6,8	5,744
3,4	90	6,8	6,456
3,8	100	7,6	8,93
4,2	100	7,9	10,801
4,2	110	7,9	11,888
4,2	120	7,9	12,975
4,6	130	8,8	16,853
5,5	140	10,5	26,075
5,5	160	10,5	29,803
6	180	11,5	39,837
7	210	13,6	63,131
7,6	230	14,9	81,908
7,6	260	14,9	92,626
8,8	260	17,4	123,874

Разновидности

Строительные гвозди имеют очень обширную классификацию. Благодаря этому удается понять, куда можно вбивать гвоздь, а где его поразить коррозия. Крепеж на строительных гвоздях очень часто относят к самым простым методам монтажа изделий. Но порой такой крепеж не всегда является прочным и долговечным. Возникнуть это может из-за неправильного обращения с крепежом. Профессиональные строители при работе задействуют только качественные гвозди, которые могут различаться по размеру и виду шляпки.

Как использовать кровельные саморезы по металлу со сверлом и какие у него размеры можно узнать из статьи.

Если посмотреть на строительный гвоздь, то у некоторых имеют место такие шляпки:

• с бороздками;
• гладкие;

• с винтом.

Еще такой элемент делится на следующие виды:

1. Нержавеющие – они задействуются при крепеже деревянных досок.
2. Оцинкованные – применяются при крепе бревен.
3. Латунные – для бетонной поверхности.
4. Пластиковые – для монтажа гипсокартонных листов.

Как происходит крепление профнастила саморезами на крыше можно узнать из данной статьи.

В зависимости от шляпки гвоздя изделие может быть:

• с широкой шляпкой;
• с узкой шляпкой;
• с плоской шляпкой;
• совсем без шляпки.

Саморезы желтые по дереву размеры и другие данные можно подчеркнуть из статьи.

Выделяют еще трефовые гвозди, которые имеют ложбинку по всей ножке.

И завершает классификацию строительных гвоздей следующие элементы:

• электрооценкованные;
• кислотоупорные;
• медные;
• с горячей оцинковкой.

Профилированный брус преимущества и недостатки, а так же другие характеристики можно узнать из статьи.

Какое количество бруса размером 150 на 150 на 6000 помещается в одном кубе можно узнать из данной статьи.

Как построить дом из профилированного бруса камерной сушки можно увидеть здесь: https://resforbuild.ru/leso-i-pilomaterialy/brus/profilirovannyj/suxoj-kamernoj-sushki-proizvoditel.html

Читайте и о том, как и для чего применять строительные шурупы с потайной головкой гост 1145 80.

Чаще всего специалисты рекомендуют свои людям гвозди последнего варианта. Они чаще всего применяются, когда выполняется крепеж основных конструкций, так как для этого материал не подвергается воздействию ржавчины. Однако использовать без оцинковки не стоит даже там, где имеется малейший контакт с водой. Для отделки внутри дома стоит использовать электрооцинкованные элементы. Такие изделия позволят крепко и надежно закрепить требуемые отделочные материалы.

Полезно знать и о том, как выбрать крепеж для гипсокартона.

Строительные гвозди – это очень надежные крепежные элементы, благодаря которым удается выполнить качественное соединение с различными поверхностями. Применяют их при выполнении различных работ: крепеж кровельных листов, отделочных материалов, при изготовлении мебели. Только правильно выбранное изделие гарантирует получения максимальных результатов, благодаря которым выполнять все работы по крепежу вам не нужно будет в течение длительного времени.

resforbuild. ru

Китай Дюбель, Дюбель Производители, Поставщики, Цена

Китай Дюбель, Дюбель Производители, Поставщики, Цена | Сделано в Китае.com

Характеристики продукта

Типы продукта

• Интернет-трейдинг
• Купить образец

Минимальный заказ

Поиск внутри

Индивидуальные

Сертификация

Особенности компании

Тип участника

• Бриллиантовый член
• Золотой участник
• Проверенный поставщик

Тип бизнеса

Возможности НИОКР

Город

• Фошань (2114)
• Цзясин (1630)
• Шэньчжэнь (1396)
• Шанхай (1362)
• Нинбо (1171)
• Дунгуань (1133)
• Сучжоу (898)
• Циндао (803)
• Ляочэн (539)
• Уси (501)
• Подробнее

Дюбель по бетону – характеристики и применение в строительстве.

Дюбель деревянный Дюбель стальной

Плотники и краснодеревщики в своей работе часто используют соединения из шпонок, нагелей, нагелей и клиньев. Разные способы используются в ситуациях, когда необходимо точно и плотно соединить, скрепив между собой деревянные части определенной конструкции, например, сруба или отдельных его частей.

Деревянные булавки По сути, это деревянные гвозди.

Ног (от немецкого слова Nagel, то есть гвоздь) представляет собой стержень, который помещают в технологическое отверстие для предотвращения сдвига соединяемых деталей между собой.

Шканты деревянные нашли свое применение очень давно, они всегда были основным крепежом для плотников и по сей день занимают свое важное место в деревообрабатывающей и домостроительной промышленности. И дело не в том, что стальные гвозди дороже или, как в прошлом, встречались довольно редко.

Дерево и сталь – абсолютно разные материалы, которые вступают в противоречие друг с другом. Поэтому бытует мнение, что использование гвоздей или других металлических креплений считается признаком не самой высокой квалификации плотника. Но нельзя забывать, что может быть дюбель из других материалов.

Требования к деревянным дюбелям

Требования к деревянным дюбелям:

• сухая древесина
• без грибков и плесени
• без сучков и трещин
• диаметром не менее 25 мм.

Плотность древесины нагелей для сборки домов должна быть выше древесины сруба. Чаще всего применяют березовые, то есть березовые нагели, реже из сосны.

Свойства деревянных дюбелей

• Одним из положительных свойств деревянных дюбелей является их свойство при намокании набухать и делать соединение неразъемным, что нашло свое применение в строительстве лодок в старину.
• Еще одним свойством является то, что деревянный шпунт практически идеально держит вертикальную нагрузку, что находит отражение при сборке срубов из бруса и бревна.
• Деревянный дюбель состоит из того же материала, что и стены сруба, поэтому создает почти идеальное и прочное соединение
• При использовании деревянных дюбелей проходит более равномерно

Технология установки и расчет штифтов

1. Важно: отверстия сверлятся строго вертикально.

2. Диаметр сверла, а значит и отверстия должен быть равен диаметру штифта или больше на 1-2 мм

3. Деревянный дюбель должен легко входить в отверстие (можно использовать усилие деревянного киянка)

4. Дюбель дюбель должен быть на 4-5 см короче просверленного отверстия (нужно, чтобы рамка не “висела” на дюбелях, а нормально ослик)

5. Длина дюбель берется так, чтобы соединить два, а иногда и три венца сразу.

6. Первый дюбель ставится на расстоянии 30-50 см от угла

7. Расстояние между штифтами обычно 1,5-2,0 м.

8. Нагель в шахматном порядке

Что лучше металлические или деревянные дюбели?

Считается, что деревянные дюбеля лучше, так как древесина «контактирует» с древесиной, делая соединение прочным.

Деревянные дюбели практически идеально держат вертикальную нагрузку, что оправдано их применением в деревянном домостроении.

Металлические штифты имеют свойство ржаветь со временем и гнуться под нагрузкой, в этом их минус.

Нагели предназначены для предотвращения деформации венцов дома из бруса, а также для придания этим венцам вертикального положения. Благодаря этим элементам венцы плотно крепятся друг к другу, обеспечивая надежность конструкции. Этот процесс назвали гелеобразованием. Собственно, о назначении дюбелей и пойдет речь в этой статье.

Какие булавки есть?

Они бывают только двух видов: деревянные или металлические штифты. И те, и другие идеально подходят для бюджетного строительства дома из бруса, поскольку «впишутся» даже в самую скромную смету. Так какие изделия – деревянные или металлические – лучше использовать при строительстве дома из бруса? Как показала практика, гораздо лучше использовать изделия из дерева. И тут расчет прост – металл может заржаветь, что в итоге приведет к гниению всего деревянного дома или бани. Если при изготовлении дюбелей использовалась арматура, то ее рельеф может зацепиться за балку, что может вызвать провисание. Чаще всего используют деревянные нагели из березы и дуба, так как для этих целей лучше породы дерева и не придумаешь.

На что обратить внимание при выборе дюбелей?

Прежде всего, приобретая такой брус для сруба, нужно подумать о влажности. Влажность гвоздя должна соответствовать влажности сруба. В противном случае при высыхании отверстия и детали будут сжиматься неравномерно. В конечном итоге на этих изделиях будет висеть каркас, а между брусом появятся щели.

Также необходимо внимательно подойти к вопросу выбора формы этих деревянных изделий. Пины бывают круглой и квадратной формы. Наиболее разумным выбором будут круглые изделия. Они имеют большую площадь контакта с отверстиями пиломатериала. Это значит, что сруб не будет «поплывать», как при выборе квадратных деталей.

Самые популярные булавки имеют длину 1,25 метра и диаметр 0,025 метра. Забить такой стержень можно только деревянной киянкой. Это очень важно, так как при его использовании дюбель не будет упираться в коронку. Это означает, что не будет лишних трещин. Отверстия для штифтов, расположенные в верхней части венца, следует предусматривать на 2 мм шире. Благодаря этому брус не будет провисать.

Не стоит недооценивать роль этих стержней в строительстве. Самое главное при строительстве зданий из бруса – правильная установка дюбелей и правильная установка пружинных узлов, усилие.

В результате вы обязательно получите добротный, красивый и надежный сруб, выдерживающий самые разные внешние воздействия.

При правильной установке колышков возведенный дом из бруса прослужит не один десяток лет, радуя своей прочностью, великолепием и неприкосновенностью.

Для строительства дома из бруса применяют специальные направляющие элементы из дерева или металла – штыри.

Дюбель — это небольшой крепеж, который может быть круглым или квадратным в поперечном сечении. Их используют при строительстве сруба или бани из материала естественной влажности.

Так как блокхаус сохнет и дает усадку 12 и более месяцев, то штырями он не деформируется и не поведет.

Описание

Несмотря на то, что варианты креплений разные, штифты чаще выбирают из дерева. Для этого используются лиственные породы, чаще береза.

Иногда в строительстве используют арматуру или трубы, но дело в том, что металл слишком твердый материал, и он не дает той естественной усадки, которую может дать деревянный шпунт. Это дает больше гибкости для стен.

Кроме того, дерево не подвержено ржавчине и даже при намокании не портится, а наоборот обеспечивает лучшее сцепление с соседним материалом.

Ни в коем случае нельзя использовать шурупы или гвозди. Они только ухудшат всю конструкцию.

Шкант делают чуть короче отверстия, просверленного в брусках, и чуть меньшего диаметра, чтобы усадка происходила более плавно.

Данная конструкция захватывает сразу два луча и устанавливается по периметру в шахматном порядке.

Для чего нужны

Застежки позволяют фиксировать коронки друг к другу точно по заданной траектории. Некоторые думают, что шпильки стягивают каркас дома, но это не так. Они дают возможность при сушке и усадке бруса сохранить его в первозданном виде, чтобы конструкцию не повело.

Этот метод монтажа используется не только при строительстве домов, но и при изготовлении мебели.

С какими негативными последствиями позволяет бороться дюбель:

• Высыхание и деформация.
• Разболтанность и смещение.

При установке креплений конструкция остается стабильной и стабильной даже спустя несколько десятков лет. Главное сделать это правильно.

Типы и размеры штифтов

Нагели бывают круглые, квадратные и прямоугольные. Естественно, наибольшим спросом пользуются круглые формы, ведь просверлить отверстие под квадрат очень сложно.

Просмотров:

• Из дерева.
• Металлик.

Металл – прочный, но дорогой

Если предпочтение отдается металлу, то он может быть как полым внутри, так и из арматуры, но новичку сложно работать с таким материалом, дорогой брус можно повредить . Поэтому все чаще отдают предпочтение деревянным креплениям.

Кроме того, имеется специальный пружинный узел «Force», который также используется в качестве дюбеля. Однако стоимость довольно высока, и дом может обойтись в приличную сумму. (в среднем это 46 тысяч за дом 6х6)

Зачем еще дерево

Готовый материал не должен быть из необработанной древесины и лучше, если он будет пропитан специальным составом против гниения. В противном случае его придется сушить. С сырьем работать нельзя, оно должно быть тверже и суше, чем древесина.

Цены

Цены на данные изделия зависят от диаметра крепежа. Многое зависит от объема закупки, но в среднем:

• Нагель диаметром 25 мм до 500 штук будет стоить 16 рублей, а до 1000 штук будет стоить 11 рублей.
• Если диаметр 30 мм, то цены будут 25 рублей за 500 штук и 18 рублей за 1000 штук соответственно.

При оптовой покупке цены снижены до 30%, но это больше подходит строительным компаниям. В одной упаковке готовой продукции содержится от 30 до 50 штук булавок.

Изготовление дюбелей

• При необходимости их можно выточить самостоятельно на токарном станке из древесины высшего или первого сорта.
• Обратите внимание, что без большого количества сучков и повреждений.
• Не делайте дюбель из гигроскопичного материала.
• Диаметр этого стержня должен быть больше 2,5 см.
• Длина может быть произвольной, от 1, 5 до 2 метров, в любом случае используется только часть изделия.

Пошаговое руководство по обработке дерева

Для изготовления дюбелей необходим токарный станок и фрезы необходимой конфигурации. Затем подбирается подходящий материал.

Процесс производства:

1. Выбирается заготовка необходимого диаметра и размера.
2. Прикрепляется к машине.
3. С помощью стамески придается нужная круглая форма.
4. Необходимо постоянно измерять диаметр выточенной заготовки штангенциркулем, чтобы не снимать лишний материал.
5. Заготовка обрезается по длине и снимается фаска.
6. Повторяем те же действия с другой частью.

Можно сделать еще проще – распилить доску на пилораме на тонкие куски размером 25х25 мм. После этого используйте квадратные штифты для построения.

Как пользоваться дюбелем при строительстве дома из бруса

• Дюбель нельзя забивать до конца, чтобы он не допустил трещин в брусе.
• Отверстия в верхнем венце для крепежа должны быть немного шире, это предотвратит провисание бруса.
• Сам штифт должен свободно входить в отверстие, это необходимо для усадки дерева.
• Отверстия под них сверлятся перпендикулярно поверхности и располагаются по оси бруска.
• Расстояние между креплениями штифтов рассчитывается в соответствии со строительной документацией.

Преимущества крепежа:

• Надежное сцепление и структурная целостность.
• Способность сопротивляться усадке, природным явлениям.
• Долгий срок службы дома.
• Минимизация зазоров между брусом.

Как правильно установить (сверление и крепление)

Расчет количества креплений производится по принципу 2 метра между каждым последующим креплением.

Для крепления бруска дюбелями необходимо:

• Просверлить отверстие по диаметру крепежа на глубину 1,5 размера бруска.
• Дюбель должен быть на 30 или 40 мм короче глубины, он вбивается в это отверстие на 10 мм. Расстояние 30 мм в нижней из двух балок понадобится на возможную усадку, чтобы балка не болталась.
• Забиваем в шахматном порядке, расстояние от 1 тыс. до 1,5 мм.
• Расстояние от отверстий или чаш должно быть не менее 300 мм.
• Содержание влаги в крепежных элементах предпочтительно должно быть таким же, как и в материале стен.

Преимущества и недостатки крепления бруса дюбелями

У дюбелей, как и у других креплений, есть свои преимущества и недостатки.

Из достоинств можно отметить:

• Головка не дает провисать коронкам.
• Не подвержен коррозии, как металл.
• Они больше подходят для строительства жилого дома, чем для сруба для дачи.
• Они лучше подходят для сгибания, чем гвозди или арматура.

Однако есть и минусы:

• Сборка сруба будет медленнее.
• Неправильный подбор сечения не обеспечит прочности конструкции, а большое может привести к разрушению бруса.
• Работать со штифтами без надлежащих навыков сложно, сложно добиться совмещения креплений с отверстием, нужна помощь 2-3 человек.
• Многое зависит от качества самого изделия, которое должно быть без сучков, пропитано и не гигроскопично.

С этим креплением лучше всего работают профессионалы, мастерам-одиночкам лучше использовать металл.

• Гвозди, шурупы и другой металл портят древесину изнутри, поэтому по возможности лучше используйте древесину. В противном случае из-за разной теплопроводности материалов скапливается конденсат, а это приводит к появлению ржавчины на фурнитуре и гниению древесины. Недаром древние корабли строились целиком из дерева, о том же говорят и образцы архитектуры. Храм в Кижах, построенный без единого гвоздя, простоял много веков, и, тем не менее, крепок до сих пор.
• Не забываем про шахматный порядок установки дюбелей , для этого нужен проект дома, чтобы рассчитать не только количество крепежа, но и место его установки.
• Во избежание зависания бревен и всей конструкции дома лучше не использовать металлические и квадратные деревянные штыри. Опытные мастера советуют использовать стандартную крепежную конструкцию из круглой березы. Это позволит вам добиться не только крепости, но и красоты здания в целом.
• Помимо дюбелей, для равномерной усадки сруба можно также использовать такие конструкции, как: винтовые домкраты и скользящие металлические стропила.
• Влажность крепежа должна соответствовать влажности древесины.
• Профессионалы используют мыльный раствор для уменьшения трения при забивании шатунов.

Самостоятельное строительство дома – достаточно сложный и ответственный этап. Однако если не торопиться и делать все по рекомендациям, то вполне можно с этим справиться.

Если такая работа кажется слишком трудоемкой, то есть смысл обратиться в профессиональные строительные компании, специализирующиеся на строительстве. Они помогут построить дом быстро и грамотно, а также смогут гарантировать, что он будет выполнен в соответствии со всеми необходимыми нормами.

Деревянные дома – это комфорт, красота, экологичность. Однако сборка бревенчатого дома требует соблюдения определенных правил. Бревенчатая постройка имеет свойство давать усадку, и во избежание соответствующих негативных последствий используются нагели (другое название – нагели). Они соединены с соседними коронками. Дюбеля не дают горизонтально перемещаться бревнам/брусам при усадке сруба, в результате происходят только вертикальные перемещения, стена остается ровной и без трещин.

Крепеж для дерева

Для установки дюбеля в бревно или брус через каждые 1,5-2 м сверлятся отверстия точно по диаметру дюбеля, чтобы крепеж входил плотно, но без лишних усилий. Отверстия проделываются строго вертикально и через центральную ось каждого стенового элемента. Они проходят через установленный брус/брёвна и почти полностью через часть внизу. Длина дюбелей должна быть примерно на 3-4 см меньше глубины отверстий, их прибивают заподлицо и заделывают на пару сантиметров. Этот зазор оставляют для того, чтобы шпунт после усадки не упирался в верхний брус или бревно. Существует и более сложная технология, когда соединяются сразу три венца.

Стандартный формат деревянных дюбелей в магазинах – пачка плетей длиной 1-1,5 м круглого сечения. Диаметр изделий обычно составляет 25 или 30 мм. Какой вариант выбрать, зависит от толщины стен. Для бревен диаметром до 300 мм подходят хлысты 25 мм, а если вы планируете строить более массивный сруб, то из хлыстов придется нарезать шканты толщиной 30 мм.

Если сравнивать популярность дюбелей из разных пород дерева, то безоговорочно лидирует береза. Это вполне логично, так как сосна недостаточно прочна для дюбелей, а бук и дуб слишком дороги. Оптимальная влажность нагелей должна быть такой же, как и у бревен/брусов. В этом случае усадка будет одинаковой. По сравнению с металлическими штырями деревянные имеют пару преимуществ: не ржавеют, имеют низкую теплопроводность, а значит, не станут мостиками холода.

Металлический крепеж

Металл, конечно, прочнее дерева, но для дюбеля важна не только прочность, но и другие характеристики. В частности, важную роль играет гладкая поверхность. Некоторые строители соединяют венцы стальной арматурой толщиной 10-12 мм, вбивая ее кувалдами в заранее просверленные узкие отверстия. В результате ребра арматуры препятствуют свободной усадке, а стеновые элементы висят на металле, что приводит к появлению трещин в стенах.

Если купить гладкие стальные шканты небольшого диаметра, то при усадке бревна могут погнуться. Поэтому следует избегать использования мощных гвоздей, как арматуры. Другое дело гладкие прутья толщиной 20 мм или трубы диаметром 25-30 мм. Однако такой крепеж стоит дорого, и работать с ним сложнее, чем с деревом.

Существует также альтернативная технология, в которой вместо обычных дюбелей используются резьбовые стержни. Один конец метрового резьбового стержня закрепляют в фундаменте, а на другой надевают венцы. При сборке деревянных стен наращивают шпильки, для этого используют муфты. Эта технология позволяет закручиванием гаек плотно соединить венцы, подтянуть крепеж в процессе усадки. В основном такой способ монтажа используется, когда каркас собирается из очень сухого профилированного бруса. В противном случае это, скорее всего, только усложнит работу.

Шпильки – хорошее решение для фиксации бревен, когда их нужно соединить концами. Для этих целей в теле бревен делают вырезы и расширения под гайки. Более примитивное решение оформления соединения в зоне «перереза» — П-образные скобы.

В качестве альтернативы деревянным дюбелям можно использовать стопорные шурупы и саморезы по металлу. Но так как шурупы-сухари не позволяют уплотнить венцы, сфера их применения ограничена сухим клееным профилированным брусом, практически не меняющим своей геометрии с течением времени.

Для цельного бруса и оцилиндрованного бревна применяется усовершенствованная модификация глухаря-шурупа, имеющего диаметр 1 см и длину 20, 24 или 28 см. Основным преимуществом этой застежки является наличие пружины. Все элементы узла покрыты слоем цинка для защиты от коррозии.

Благодаря пружине на коронку оказывается давление до 150 кг/см в каждом месте установки блока. При этом бревна или брус не фиксируются жестко, эта технология не препятствует равномерной усадке сруба. Пружина — удачное решение, сочетающее в себе преимущества обычных штифтов и винтов/шпилек.

Стоит отметить, что узел Force часто используется при монтаже сруба не как альтернатива, а как дополнение к деревянным дюбелям. Если березовый дюбель вполне справляется со своей задачей при соединении нижнего и среднего венцов, то верхние, малонагруженные ярусы лучше стабилизировать пружинными шурупами.

Шпунт (дюбель) в строительном деле обозначает крепежные элементы в виде штифта и служит для предотвращения смещения элементов строительной конструкции, так как при изменении температуры и влажности древесина также меняет свои характеристики – набухает, высыхает, деформируется. Конструктивно деревянный шпунт делают круглым или прямоугольным, длина метизов 120-150 мм. Также в домах из дерева можно использовать не только деревянный дюбель, но и железный или пластиковый. Бетонные штифты производятся для проектов панельного строительства.

Разновидности и характеристики булавок

Теперь, когда мы знаем, что такое нагель, можно рассмотреть их параметры и классификацию. При использовании деревянных нагелей в соединении балок, балок, бревен или других элементов конструкции штифты удерживают от непропорционального изменения размеров соединяемых деталей при усадке древесины. При приложении изгибающих, сдвигающих или прямых нагрузок дюбель, вбитый в древесину, вращается за счет дробления древесины и изгибается, увеличивая площадь контакта и сопротивление нагрузке.

Если древесина наберет влагу, то ее объем увеличится, а в месте расположения нагеля для бруса начнется обратное смещение, то есть нагрузка на метизы уменьшится, и шпунт снова займет исходное положение. Поэтому именно для деревянных конструкций, более подверженных изменению геометрии и физических характеристик, деревянные шканты предпочтительнее других видов метизов.

Преимущества деревянных нагелей:

1. Деревянные нагели гораздо эффективнее выдерживают любые нагрузки, так как дерево – гибкий материал;
2. Так как и нагели для бруса, и сам брус изготовлены из дерева, то их параметры схожи, и при усадке, переувлажнении или механическом воздействии объем и размеры изменяются одинаково и одновременно, что способствует сохранить целостность конструкции;
3. При попадании воды деревянный дюбель расширяется, герметизируя и герметизируя стык.

Недостатки: деревянный дюбель служит значительно меньше, чем металлический, не выдерживает больших нагрузок, поэтому применение таких метизов ограничено характеристиками зданий и сооружений.

Металлические штифты изготавливаются из железного прутка, но их повышенная прочность и прочность не являются поводом для более частого использования в строительстве деревянных домов… образует слишком прочное и неподвижное соединение, удерживающее деревянные детали от необходимого минимума смещения от усадки, усадки или влаги.

Преимущества металлических дюбелей в строительстве:

1. Фиксированный размер – надежность удержания дюбеля в заданном положении без выдавливания и проваливания;
2. При забивании железных метизов верхний слой древесины не способен деформироваться или коробиться;
3. Теплоизоляцию проще крепить на металлические штыри, используйте пружинную стяжку.

Недостатки: из-за высокого коэффициента теплопроводности железа часто возникают «мостики холода» в местах креплений. При этом жесткое крепление способствует появлению и скоплению конденсата вокруг метизов, а резьбовая поверхность, разрушая древесину при ввинчивании, способствует впитыванию влаги в деревянные элементы конструкции брусовой конструкции.

Классификация дюбелей

Деталь дюбеля что это? Конструктивно и как детали, имеющие определенные формы и размеры, эти метизы подразделяются на несколько подгрупп.

По функциональной принадлежности:

1. Гладкий цилиндрический дюбель представляет собой круглый, симметричный или асимметричный стержень из перечисленных выше материалов. В свою очередь такие метизы подразделяются на:
   1. Гладкие цилиндрические изделия, которые забиваются в предварительно просверленные отверстия и соединяют элементы конструкции по длине. Для более плотного соединения диаметр штифта и отверстия делают одинаковым. Тот, кто хоть раз сверлил отверстия под дюбели, знает, как важно соблюдать это условие. Из-за точности соблюдения диаметров, для сверления бруска под штифты лучше использовать сверло по дереву, а не по металлу – так отверстия внутренних краев меньше ломаются;
   2. Стяжной болт с гайкой также считается дюбелем, и используется для увеличения сил трения между элементами, что увеличивает несущую способность узла;
   3. Если диаметр отверстий при расчетах соединений оказывается ≤ 6 мм, то применяют шпильки винтовые. При вкручивании шуруп разрушает волокна древесины, поэтому такой способ соединения применяется в особых случаях;
   4. Металлические гвозди Ø ≤ 6 мм. Их не вкручивают, а забивают, что гораздо быстрее. При этом ноготь раздвигает волокна, не разрушая их. При этом дерево вокруг образовавшегося отверстия уплотняется и может расколоться;
   5. Пластинчатые нагели соединяют сразу несколько бревен или брусьев по высоте. Длина пластины зависит от нагрузки.

По форме:

Основные геометрические формы колков: круглые и сложные (фигурные). Цилиндрическая фурнитура на практике применяется чаще, особенно в деревянных предметах.

1. Круглый стержень обеспечивает надежное соединение;
2. Квадратный дюбель имеет меньшую площадь контакта с элементом, поэтому деталь не будет жестко закреплена;
3. Шестигранные штифты сочетают в себе преимущества первых двух вариантов;
4. Аппаратура сложной конфигурации специального назначения.

Свойства и материалы штифтов

Деревянный дюбель должен быть изготовлен из более прочной древесины, чем соединяемые детали. Например, при соединении элементов из древесины хвойных пород штифты должны быть изготовлены из дуба, березы, бука, ясеня, лиственницы и т.п. высшего или первого сорта, без сколов, трещин, сучков и дырок от них, курчавости и т.п. влажность такой древесины не должна быть более 12%;

Вся фурнитура должна быть пропитана антисептическими и антипиреновыми составами;

Геометрические размеры дюбелей точно не установлены – требования ГОСТ 30974-2002 определяют диаметр или сечение дюбеля не более 1/6 диаметра или сечения соединяемого изделия – бруса, бруса , Войти. Например, при соединении бревен Ø ≤ 140 мм применяют метизы Ø 20-25 мм, при Ø ≥ 140 мм – штифты Ø ≥ 30 мм;

Длина дюбелей может быть произвольной, но строительная практика показала, что средняя длина дюбелей берется в пределах 120-150 мм для скрепления двух элементов. При соединении трех и более деталей длина метизов соответственно увеличивается.

Как крепить дюбель

Деревянные дюбеля в строительстве используются редко – в основном для соединения частей деревянного дома из бревна или бруса, поэтому схема и технология соединения зависят только от технологии укладки бревна или бруса. Как правильно монтировать шпунт:

1. При соединении двух бревен отверстие под шпунт в верхнем бревне делается сквозным, в нижнем – на половину диаметра;
2. Отверстие под дюбель просверливается вертикально таким образом, чтобы бревно или брус двигались при установке на дюбель. Отверстие должно располагаться точно по центру соединяемой детали.
3. Если дюбель вставляется в угол, то сверление отверстия следует отступить от угла на 30-40 см. Следующие отверстия по длине сверлятся через каждые 150-200 см, располагаться они должны в шахматном порядке;
4. По глубине отверстие должно быть на 20-30 мм больше длины метизов, чтобы при усадке бревна не болтались на шкантах;
5. Дюбель забивается в отверстие деревянной киянкой, поэтому диаметр отверстий и диаметр дюбелей должны совпадать.
