Что такое дюбель? Виды, применение

В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.


СОДЕРЖАНИЕ:

  1. Что такое дюбель
  2. Каких он бывает видов
  3. Особенности применения
  4. Как подобрать сверло под дюбель
  5. Видеоролик на тему, как делать крепление дюбелей

Что такое дюбель. Определение и назначение

Дюбель – это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

Универсальный полипропиленовый

Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

Универсальный распорный дюбель

Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

Дюбель-гвоздь

Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

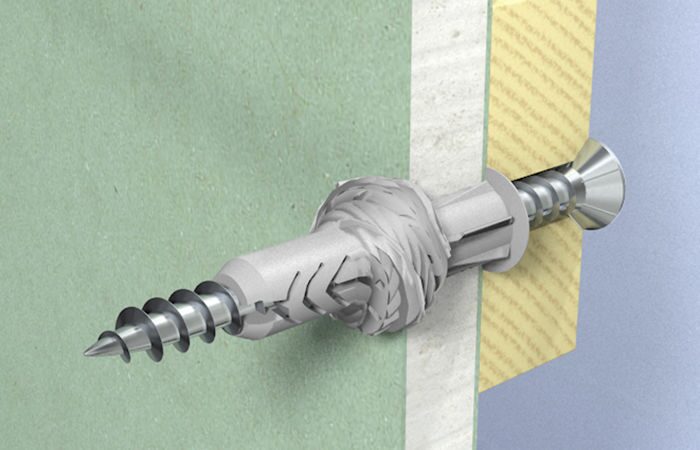

Дюбель для гипсокартона

Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

Нейлоновый дюбель

Как ясно из названия изготавливается из нейлона.

Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

Дюбель-бабочка

Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла

Юстировочный дюбель

С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

Дюбель-зонтик

Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены.

«Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

Дюбель-хомут

Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

Рамный дюбель

Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится (при сверлении стен могут быть определенные сложности, поэтому загляните в мою статью). Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.

Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

  • Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
  • Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Видео на тему, как делать крепление дюбелей

А сейчас посмотрите одно видео по тому, как делать крепление дюбелей


На этом статья заканчивается. Сегодня мы узнали, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель.

Дюбели: строение, разновидности, сфера применения

При благоустройстве жилых помещений и в ходе выполнения ремонтно-строительных работ обычно возникает необходимость в обеспечении надежного крепления навесной мебели, электрического и нагревательного оборудования, предметов интерьера к различным установочным базам. Решается эта задача использованием специальной крепежной детали – металлического фиксатора, а также дюбелей, произведенных из полимера, например, нейлона. Элементы крепления последнего типа нельзя рассматривать в качестве универсального соединительного приспособления, хоть современная промышленность выпускает их в большом разнообразии. О них и поговорим.

Конструкция

В основу работы дюбеля заложен распорный принцип. Этот крепежный элемент выглядит как цилиндрический стержень. В его конструкцию входят две части:

  • нераспорная. Предотвращает контакт металлической основы метиза с материалом прикрепляемого изделия;

  • распорная. При монтаже расширяется. Собственно, за счет этого явления и формируется надежный крепеж.

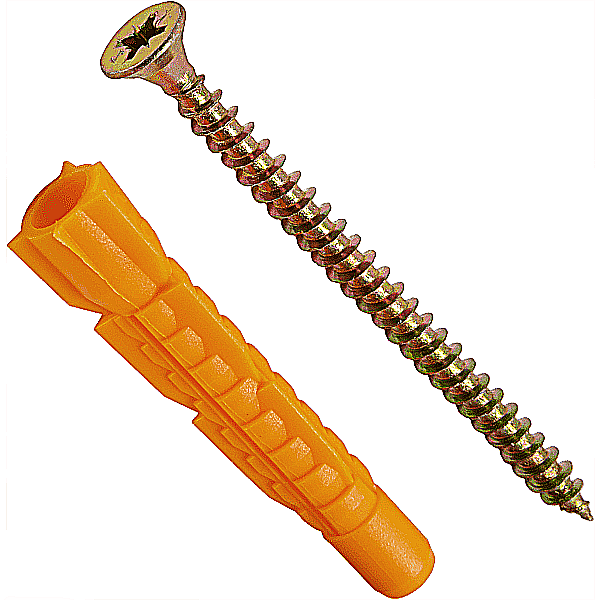

Как выглядит универсальный дюбель, можно узнать, изучив рисунок.


Разновидности и сфера применения

Используя определенные типы дюбелей, можно решать конкретные задачи:

  • прокладка кабельных каналов – т. н. дюбели-хомуты;

  • монтаж подвесных конструкций, например, каркасов натяжных потолков, массивных люстр –это крепежи анкерного типа;

  • оснащение крыши и фасада слоем теплоизолирующего материала – тарельчатые изделия;

  • установка дверных коробок и оконных рам – дюбели удлиненные;

  • фиксация навесных шкафчиков, книжных/посудных полок, элементов потолочного и настенного крепления – винтовые метизы универсального типа.

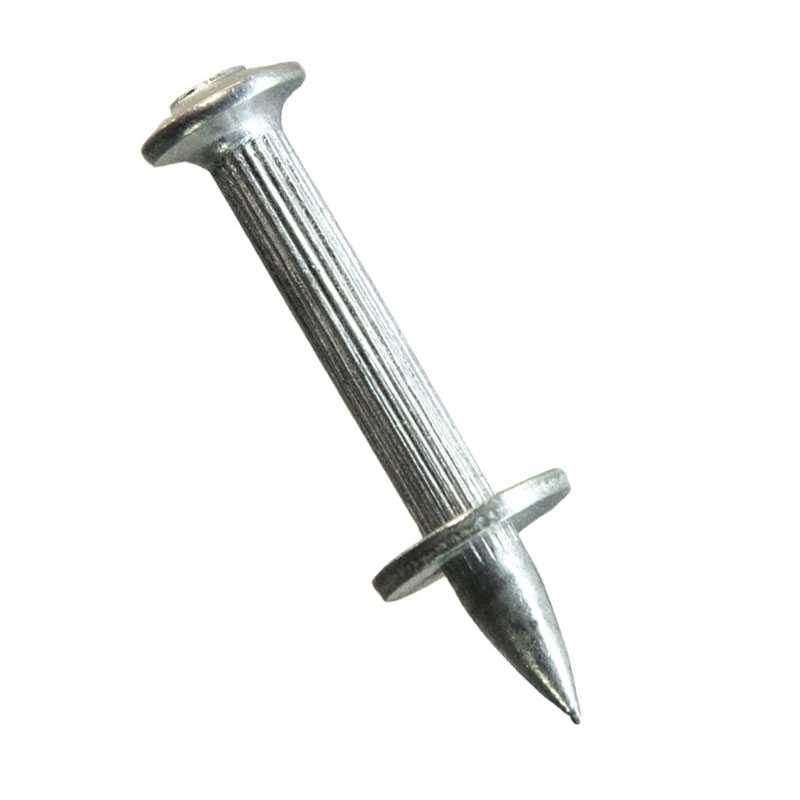

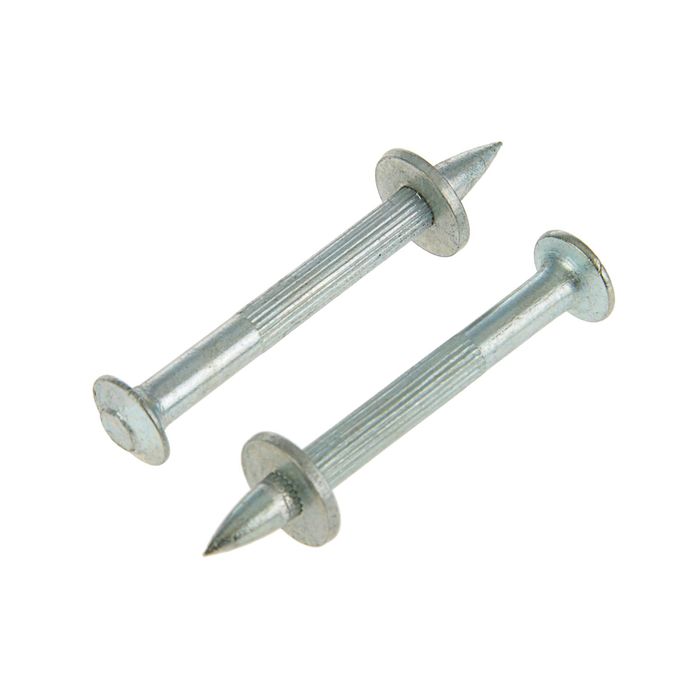

Особой популярностью пользуются дюбель-гвозди. Рассмотрим крепеж данного вида подробнее.

Особенности дюбель-гвоздей

Конструктивными компонентами этих деталей являются:

  • дюбель. Это – цилиндр, изготовленный из полимера либо металла, имеющий распорные элементы. Его часть, прилегающая к установочной базе, оснащена манжетой. Такое конструктивное решение предотвращает проваливание тела дюбеля в монтажное отверстие;

  • гвоздь. На его ножке проделана несимметричная резьба. Ее профиль препятствует извлечению гвоздя из дюбеля во время эксплуатации, однако вводу стержня во втулку данной крепежной детали не мешает. Гвоздь можно только вывинтить. Выполненный на шляпке шлиц имеет крестообразную конфигурацию. Впрочем, на рынке можно найти экземпляры с таким углублением, характеризующимся экзотической формой, например, схожей со звездочкой.


Технические характеристики дюбель-гвоздей

Современная промышленность выпускает данные крепежные детали с определенными техническими характеристиками. Для простоты усвоения актуальные сведения представлены в таблице. Единица измерения – миллиметры.

Размер

Толщина (максимальная) закрепляемого элемента

Длина гвоздя

Диаметр гвоздя

Диаметр сверла

Длина дюбеля

Диаметр дюбеля

10,0×100,0

50,0

110,0

7,0

10,0

100,0

10,0

8,0×140,0

90,0

145,0





5,0

8,0

140,0









8,0

8,0×120,0

70,0

125,0

120,0

8,0×100,0

60,0

105,0

100,0

8,0×80,0

40,0

85,0

80,0

8,0×60,0

20,0

65,0

60,0

6,0×80,0

50,0

85,0



4,0

6,0

80,0







6,0

6,0×60,0

30,0

65,0

60,0

6,0×40,0

10,0

45,0

40,0

6,0×35,0

8,0

40,0

3,5

35,0

Технические требования

  • Тип сплава стального стержня является устойчивым к воздействию нагрузок механического характера. Его твердость, определяемая по методике Роквелла (НRС), должна находиться в пределах 54≤ НRС≤56.
  • Стержень может быть искривлен. Допустимой считается кривизна (обозначение β) при длине гвоздя:
    • превышающей 50 мм, β≤0,15 мм;
    • до 50 мм, β≤0,1 мм.
  • Заострение может быть притуплено, но не более 0,8 мм. Переход острого участка стержня в его прямую часть не должен иметь закатов, зазубрин и признаков растрескивания. Допускается наличие у острия нескольких граней.
  • Присутствие следов, оставленных при обработке зажимными приспособлениями, не выводит дюбель-гвоздь в категорию бракованной продукции.
  • На поверхность данных крепежных изделий наносится катодным способом слой цинка. Его толщина должна быть не меньше 7 мкм.

Способы монтажа дюбель-гвоздей

Установка крепежа данного типа осуществляется двумя способами.

  • Ручной монтаж. Для этого применяется обычный молоток, даже если поверхность гвоздя не гладкая, а с витками резьбы специфического профиля. Последний вариант исполнения стержня метиза позволяет легко осуществить его демонтаж. Выполнить эту операцию с изделием с гладкой поверхностью очень сложно. Как осуществляется ручной монтаж дюбель-гвоздя, представлено на картинке.

  • Монтаж с применением строительного пистолета. Это метод актуален в отношении крепежных деталей, получивших название дюбель-гвозди для пристрелки. В конструкцию такого элемента фиксации не входит пластиковый распорный цилиндр. Отличительная особенность дюбеля данного вида – наличие на стержне шайбы, устанавливаемой внатяг. Подобное конструктивное решение обеспечивает надежный крепеж даже такого хрупкого материала, как лист фанеры.

Особенности выбора дюбелей

В продаже наиболее широко представлены дюбели с гильзой, изготовленной из пластика таких видов:

  • нейлон. По-научному он называется полиамид (сокращенно ПА). Для производства втулок крепежных элементов данного типа используются такие виды этого сырья: ПА-66 и ПА-6;

  • полипропилен. Этот материал принято обозначать следующей последовательностью букв: ПП;

  • полиэтилен (далее ПЭ). Существуют две модификации данного материала: ПЭВД (аббревиатура обозначает ПЭ Высокого Давления) и ПЭНД (а это уже ПЭ Низкого Давления).

Каждому виду пластика присущи свои отличительные свойства. Основные сведения, касающиеся этого вопроса, представлены в табличной форме.

Тип полимера

Температурные свойства

Химические свойства

Взаимодействие с влагой/водой

Механические качества

ПА

Устойчив к воздействию к низких температур не ниже минус 40°С Хорошо переносит температурные перепады

Плохо переносит контакт с кислотами Н24 и НCl, перекисью водорода Н2О2 и озоном О3. К большинству иных кислот, а также спиртов и агрессивных щелочей устойчив

В воде тонет. Характеризуется высоким уровнем гигроскопичности. Впитывает влагу до 5 процентов от своей массы

Ломкий при собственной низкой влажности. Когда этот показатель составляет 2%…3%, материал становится вязким. Хорошо борется с фактором износа. Присуща высокая прочность и такая же твердость.

ПП

Плохо воспринимает температуры ниже 0°С. Демонстрирует нормальную работу при Т≤+80°С. Температурные перепады не страшны

Не задерживает запахи. Плохо переносит воздействие хлор-углеводородов. Демонстрирует устойчивость при контакте с соединениями, содержащими до нескольких гидроксилов – проще говоря, со спиртами, растворами химически активных солей, бензином, в том числе высокооктановым, гидроксидами щелочноземельных металлов,  агрессивными кислотами

Демонстрирует гигроскопичность низкого уровня

Со временем стареет, из-за чего на ПП появляются трещины. Отличается отсутствием склонности к ломкости. Материал прочный и, одновременно, твердый.

ПЭ

Устойчив к температурным перепадам. Хорошо выдерживает температуру Т≥-40°С

Плохо переносит контакт с хлор-углеводородами и углеводородами ароматического типа. Устойчив к воздействию высокооктанового топлива, технических масел, спиртсодержащих веществ, щелочей и химически агрессивных кислот

Устойчив при контакте с водой. Характерна невысокая гигроскопичность

Тоже склонен к старению и появлению трещин. ПЭ не ломкий, а, наоборот, вязкий материал. Демонстрирует прочность хорошего уровня.

Анализ представленных в таблице сведений позволяет сформулировать ряд рекомендаций по выбору дюбелей.

ü Крепежным деталям, изготовленным из ПП, а также ПЭ следует отдавать предпочтение, когда планируются работы внутри помещений.

ü Останавливать свой выбор на дюбелях из этих же материалов рекомендуется при превалировании в помещении влажности повышенного уровня и, если предполагается контакт с агрессивной средой (например, на предприятиях пище- и химпрома). Но необходимо помнить о неизбежной потере эластичности и появлению склонности к растрескиванию, ввиду чего для создания высоконагруженных ответственных креплений детали из этих материалов лучше не использовать.

ü Для выполнения наружных работ подходят дюбели из ПА: они демонстрируют устойчивость к температурным перепадам. Однако, чтобы не допустить ошибок при монтаже, необходимо учитывать их гигроскопичность, проявляющуюся в увеличении объема данных крепежных элементов. Поэтому проводить работы с ПА-дюбелями не рекомендуется, когда весной тает снег или в дождливую погоду, проще говоря, когда на улице наблюдается повышенная влажность.

Заключение

Получить ответы на все оставшиеся вопросы по поводу существующих разновидностей дюбелей, специфики их выбора и применения позволит просмотр непродолжительного, но очень информативного видео. Его запуск осуществляется по стандартной схеме: стрелка курсора наводится на ниже размещенное изображение, а далее выполняются действия, отображенные в высветившейся подсказке.


Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Руководство по дюбелям и их изготовлению

Штифтовое соединение является одним из самых простых (по крайней мере, на первый взгляд и теоретически) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

Что такое штифтовое соединение?

Штифтовое соединение, или штифтовое соединение, представляет собой тип соединения, используемого для соединения двух кусков дерева путем сверления отверстий под штифт в каждом из них и использования деревянного штифта (дюбеля) для их прикрепления. Дюбели действуют как механическая застежка, так как соединяют две доски и удерживают их вместе. Они также набухают, когда покрыты столярным клеем, фиксируя соединение на месте. Они невидимы после сборки.

Соединения на дюбелях прочны, а сами дюбели значительно увеличивают поверхность клея. Они также используют длинное зерно каждой доски, а не просто торцевое зерно на конце стыкового соединения.

В большинстве случаев штифты изготавливаются из дерева, вырезанного вручную или купленного в магазине, и имеют определенную толщину. Рифленые дюбели имеют спиральные углубления, и они немного набухают при контакте с клеем. Существуют пластиковые и металлические дюбели, но они, как правило, предназначены для регулируемой конструкции стеллажей.

Проекты, в которых вы, скорее всего, увидите дюбельные соединения, связаны с деревообработкой и изготовлением шкафов. Дюбели отлично подходят для закрепления стыковых соединений дверей шкафов или выравнивания двух досок при плоском краевом соединении, например столешницы. Они также полезны для ящиков, рамок для картин и других проектов, где одного клея может быть недостаточно, а видимые механические застежки могут нарушить эстетику.

Штифты-дюбели широко используются в врезных и шиповых столярных изделиях, но это совершенно другой метод.

Инструменты для изготовления шпунтовых соединений

Штифтовые соединения кажутся простыми, но когда столяр, плотник или домашний мастер выполняет соединения по дереву, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

Один из методов соединения дюбелей заключается в использовании инструментов для разметки, известных как центры дюбелей. Центр дюбеля представляет собой круглую пуговичную заглушку с одной цилиндрической стороной и одной стороной со штифтом. Цилиндр вставляется в просверленное отверстие, а штифт отмечает местонахождение другого. При тщательном выравнивании пользователь может вдавить этот штифт в поверхность сопрягаемой платы, оставив метку для соответствующего отверстия. Затем пользователь может просверлить другое отверстие и сформировать соединение. Помимо комбинированного угольника, сверл с острым концом и сверла (хотя сверлильный станок лучше), все, что требуется, это центры для дюбелей.

Другим методом изготовления шпунтового соединения является использование приспособления для штифта. Это приспособление для дюбелей надевается на заготовку, зажимается на месте и направляет сверло в древесину. Затем пользователь может перенести приспособление на другую заготовку и просверлить соответствующие отверстия. Поскольку эти приспособления направляют сверло, сверлильный станок не нужен. Острое сверло, комбинированный угольник и электрическая дрель сделают свое дело.

Можно создать шпунтовое соединение без центров для штифтов или шаблона для штифта, но для этого потребуется очень точная схема и очень твердая, прямая рука для сверления.

Как сделать дюбельное соединение

Самый простой способ сделать точные дюбельные соединения — использовать приспособление для дюбеля. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

Штифтовое соединение является одним из самых простых (по крайней мере, на первый взгляд и теоретически) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

Что такое штифтовое соединение?

Штифтовое соединение, или штифтовое соединение, представляет собой тип соединения, используемого для соединения двух кусков дерева путем сверления отверстий под штифт в каждом из них и использования деревянного штифта (дюбеля) для их прикрепления. Дюбели действуют как механическая застежка, так как соединяют две доски и удерживают их вместе. Они также набухают, когда покрыты столярным клеем, фиксируя соединение на месте. Они невидимы после сборки.

Соединения на дюбелях прочны, а сами дюбели значительно увеличивают поверхность клея. Они также используют длинное зерно каждой доски, а не просто торцевое зерно на конце стыкового соединения.

В большинстве случаев штифты изготавливаются из дерева, вырезанного вручную или купленного в магазине, и имеют определенную толщину. Рифленые дюбели имеют спиральные углубления, и они немного набухают при контакте с клеем. Существуют пластиковые и металлические дюбели, но они, как правило, предназначены для регулируемой конструкции стеллажей.

Проекты, в которых вы, скорее всего, увидите дюбельные соединения, связаны с деревообработкой и изготовлением шкафов. Дюбели отлично подходят для закрепления стыковых соединений дверей шкафов или выравнивания двух досок при плоском краевом соединении, например столешницы. Они также полезны для ящиков, рамок для картин и других проектов, где одного клея может быть недостаточно, а видимые механические застежки могут нарушить эстетику.

Штифты-дюбели широко используются в врезных и шиповых столярных изделиях, но это совершенно другой метод.

Инструменты для изготовления шпунтовых соединений

Штифтовые соединения кажутся простыми, но когда столяр, плотник или домашний мастер выполняет соединения по дереву, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

Один из методов соединения дюбелей заключается в использовании инструментов для разметки, известных как центры дюбелей. Центр дюбеля представляет собой круглую пуговичную заглушку с одной цилиндрической стороной и одной стороной со штифтом. Цилиндр вставляется в просверленное отверстие, а штифт отмечает местонахождение другого. При тщательном выравнивании пользователь может вдавить этот штифт в поверхность сопрягаемой платы, оставив метку для соответствующего отверстия. Затем пользователь может просверлить другое отверстие и сформировать соединение. Помимо комбинированного угольника, сверл с острым концом и сверла (хотя сверлильный станок лучше), все, что требуется, это центры для дюбелей.

Другим методом изготовления шпунтового соединения является использование приспособления для штифта. Это приспособление для дюбелей надевается на заготовку, зажимается на месте и направляет сверло в древесину. Затем пользователь может перенести приспособление на другую заготовку и просверлить соответствующие отверстия. Поскольку эти приспособления направляют сверло, сверлильный станок не нужен. Острое сверло, комбинированный угольник и электрическая дрель сделают свое дело.

Можно создать шпунтовое соединение без центров для штифтов или шаблона для штифта, но для этого потребуется очень точная схема и очень твердая, прямая рука для сверления.

Как сделать дюбельное соединение

Самый простой способ сделать точные дюбельные соединения — использовать приспособление для дюбеля. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

Примечание. Следующие шаги помогут вам создать угловое стыковое соединение для дверцы шкафа с помощью дюбелей, но вы можете отрегулировать их для прямых стыковых соединений или соединений под углом. Для целей этой статьи предположим, что наша древесина имеет толщину 3/4 дюйма и ширину 2 дюйма, но вы можете настроить эти размеры для любой ширины или толщины доски. Кроме того, рекомендуется попробовать выполнить следующие шаги на кусках дерева, прежде чем сверлить детали.

Инструменты и материалы

  • Два куска дерева одинакового размера
  • Карандаш
  • Комбинированный угольник
  • Шаблон для установки дюбелей
  • Острое сверло (того же диаметра, что и дюбели)
  • Малярная лента
  • 064
  • Дюбели
  • Клей для дерева
  • Струбцины

1. Разметка мест расположения дюбелей

Первый шаг к созданию соединения дюбелями – это расположение мест расположения дюбелей. Поместите два куска дерева рядом с каждым, как будто они уже собраны (сформируйте угол). Убедитесь, что горизонтальная часть (рельс) упирается в вертикальную часть (стойку). Удерживая комбинированный угольник примерно на 1/2 дюйма ниже конца стойки, нарисуйте карандашом линию через стойку и на поручне. Переместите квадрат комбинации на один дюйм вниз и нарисуйте еще одну линию. Эти линии обозначают расположение дюбелей.

2. Зафиксируйте приспособление для установки дюбелей

Наденьте приспособление для установки дюбелей на заготовку. Все приспособления имеют контрольные маркеры, которые можно использовать для их выравнивания. Аккуратно совместите контрольный маркер с одной из линий, нарисованных на последнем шаге, и закрепите приспособление на месте. Для приспособлений с несколькими отверстиями убедитесь, что вы выровняли приспособление с правильным отверстием.

3. Просверлите отверстие

Выберите сверло, соответствующее диаметру дюбелей, которые вы собираетесь использовать, и закрепите его в дрели. У большинства приспособлений есть ограничители глубины, которые можно настроить, чтобы предотвратить слишком глубокое сверление, но вы также можете использовать кусок малярной ленты, обернутый вокруг сверла, в качестве маркера. Установив заданную глубину, поместите сверло в соответствующую направляющую, нажмите на спусковой крючок дрели и просверлите отверстие.

4. Повторите

Ослабьте хомут и переместите его к следующему отверстию, снова тщательно совместив контрольную метку на приспособлении. Просверлите отверстия и переместите приспособление в следующее место, пока не будут просверлены все отверстия.

5. Пробная посадка соединения

Перед окончательной сборкой очень важно провести пробную посадку соединения (известную как сухая посадка). Он должен быть плотным, но не должен требовать силы, а дюбели должны достаточно проникать в каждую доску. Стык также должен быть ровным и плотным, без зазоров, дюбелей не должно быть видно.

Если вы просверлили слишком глубоко, отрежьте небольшую заглушку от запасного дюбеля и вставьте ее в отверстие. Если вы просверлили недостаточно глубоко, установите кондуктор и просверлите глубже. В конце каждого отверстия должно быть немного места для клея, но не настолько, чтобы дюбель небрежно скользил.

6. Приклейте и закрепите соединение

Выдавите немного столярного клея в отверстия. Вставьте дюбели в одну доску перед тем, как соединить две доски. Используйте зажимы, чтобы скрепить соединение, пока оно не высохнет.
