Дюбели, заглушки. Сравнительная таблица DIN, ГОСТ и ISO

Дюбель металлический для газобетона KBTM для шурупов и винтов диаметром от М6 до М10, длина дюбеля от 50 до 70 мм.

Дюбель-саморез КВТ Sormat для пенобетона, газобетона с наружной и внутренней резьбой. Диаметр шурупов и винтов от М4 до М10, длина дюбеля от 50 до 70 мм..

Дюбель-гвоздь пластиковый LIT Sormat с цветным резьбовым гвоздем (желтый, коричневый, белый, черный, серый), с крестообразным шлицем, диаметр 5 мм, длина 35 и 45 мм.

Дюбель-гвоздь 6х40 LYT Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры 6х40, 5х30 мм.

Дюбель-гвоздь LYT LK SP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; диаметр 5, 6, 8 мм, длина от 30 до 100 мм.

Дюбель-гвоздь LYT LK RST Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих и влажных помещениях, диаметр 5, 6, 8 мм, длина от 30 до 80 мм.

Дюбель-гвоздь LYT UK KP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры от 5х30 до 8х160 мм.

Дюбель распорный NAT Sormat используется для монтажа и крепления материалов при небольших нагрузках в бетоне, камне, кирпиче.

Дюбель нейлоновый удлинённый NAT 8 L применяется в пористых материалах, таких как пенобетон, газобетон, керамзитобетон и пустотелый кирпич.

Дюбель NAT 10 L нейлоновый удлинённый применяется в пористых и непрочных материалах, таких как пенобетон, газобетон, керамзитобетон.

Дюбель фасадный (анкер) с шурупом S-UF Sormat для установки в бетон, кирпич, пустотелый кирпич, газобетон, пенобетон, керамзитобетон в сухих помещениях.

Дюбель фасадный 10х100 с шурупом с шестигранной головкой S-UF A2 Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.

Дюбель фасадный с шурупом с шестигранной головкой S-UF MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.

Дюбель 8 мм универсальный фасадный с шурупом S-UP 8 Sormat применяется для установки и сквозного монтажа в сухих помещениях в пустотелые и полнотелые материалы.

Дюбель рамный распорный с шурупом S-UP Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих помещениях.

Дюбель рамный распорный с шурупом S-UP MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.

Дюбель универсальный пластиковый YLT Sormat может использоваться как в листовых, так и в полнотелых и пустотелых материалах.

Дюбель пластиковый распорный Gripper Sormat может устанавливаться в любые листовые, полнотелые и пустотелые материалы в сухих, влажных помещениях и на улице.

Дюбель "Бабочка" OLA Sormat для гипсокартона и листов толщиной от 12 мм. Диаметр дюбеля 10 мм, шуруп 4х60 мм.

Дюбель для гипсокартона пластиковый, нейлоновый KLA Sormat (DRIVA) для крепления лёгких предметов к гипсокартону.

Дюбель DRIVA KLA M Sormat, металлический, для крепления к гипсокартону повышенной прочности, МДФ или ДСП, максимальная толщина прикрепляемого материала 12/27 мм.

Дюбель-гвоздь – как выбрать нужный крепеж по ГОСТ? + Видео

1 Технические характеристики дюбелей – каковы нормы ГОСТ и ТУ?

На основе стандартов, которые прописаны в ГОСТ 28457-90, при производстве дюбель-гвоздей возможно изменение различных технических условий. Иногда разрешается изменять вес, диаметр, строение и длину крепежа, если производитель располагает достаточными техническими основаниями.

Технические характеристики дюбелей-гвоздей

Однако существует несколько норм, которые должны постоянно соблюдаться производителями дюбелей, независимо от новых технических условий, а именно:

  • Материал производства.  Дюбель-гвозди должны производиться из низколегированной стали (катанки), которая соответствует классам ВК или КК с обязательным прохождением соответствующей термической обработки материала. Показатель прочности готовых изделий должен быть не менее 53 HRC по таблице прочности.
  • Минимальный и максимальный показатель искривления стержня. При длине стержня более 50 мм допускается максимальное искривление, равное 0,1мм, а при длине свыше 50 мм искривление не более 0,15 мм. Стержень не должен иметь трещин по основанию, при этом не допускается притупленность острия более 0,8 мм.
  • Оцинковка. Толщина защитного слоя, которым покрывается гвоздь, должна быть не менее 6 мкм, при этом нанесение слоя должно происходить строго с соблюдением рекомендуемой технологии оцинковки и пассирования.
  • Соблюдение норм несоосности металлического стержня и диаметра шайбы. Этот показатель не должен превышать 0,4 мм для дюбелей различного типа. При наличии рифления его глубина не может превышать показатель 0,15 мм.

Другие характеристики и условия производства допускается изменять только в соответствии с проверенными и обоснованными техническими условиями.

2 Вес, размеры и классификация – обзор основных показателей

Дюбель может выпускаться в широком диапазоне размеров, которые зависят от назначения крепежного элемента и материала, для которого он предназначен. Маркировка должна содержать два типа цифр, которые указывают на диаметр и длину изделия. Данные по размерам и маркировке указываются в специальной таблице.

Вес изделия рассчитывается из показателя на 1000 гвоздей и также отображается в таблице значений, исходя из диаметра, длины и материала, из которого изготовлено распорное тело.

Виды дюбелей

Что касается классификации, то при выборе дюбелей для различных строительных материалов следует обращать внимание на такие основные показатели:

  • Фактор и характер нагрузки. Важно правильно рассчитать величину и тип нагрузки (динамическая или стационарная) на гвоздь, поверхность и структуру материала.
  • Тип фиксации. По типу фиксации различают несколько видов дюбелей, среди которых наиболее распространены универсальные, металлические, с резьбовой шпилькой.
  • Свойства строительного материала. Природный камень, кирпич, газобетон, гипсокартон и другие виды стройматериалов имеют свои особенности при крепеже и создании надежной конструкции.

Также обращайте внимание на тип монтажа различных видов дюбель-гвоздей. В зависимости от конструкционных особенностей они могут забиваться вручную с использованием молотка, либо с помощью специального строительно-монтажного пистолета. В этом случае изделия оснащаются специальной ограничительной манжеткой вместо распорного тела. Такие гвозди применяются тогда, когда крепеж должен выдерживать высокие нагрузки.

Дюбели металлические и пластиковые

Дюбель - это крепёжное изделие, которое применяется для крепления каких-либо деталей к твёрдым основаниям, таким как бетон, кирпич, камень. Принцип крепления дюбеля это распор в процессе установки винтом или шурупом, отчего появляется удерживающая сила трения. Дюбель является более легкой разновидностью анкера и рассчитан на меньшие нагрузки. Дюбель изготавливается чаще из пластика (нейлон, полиэтилен).

Дюбели распорные, пластиковые, металлические. Продажа дюбелей по оптовым ценам. Поставка дюбелей в любые регионы России в адрес покупателя.

Вы можете заказать и купить дюбели по оптовым ценам.

Дюбель для газобетона металлический KBTM для шурупов и винтов диаметром от М6 до М10, длина дюбеля от 50 до 70 мм.
Дюбель-саморез КВТ Sormat для пенобетона, газобетона с наружной и внутренней резьбой. Диаметр шурупов и винтов от М4 до М10, длина дюбеля от 50 до 70 мм..
Дюбель-гвоздь пластиковый LIT Sormat с цветным резьбовым гвоздем (желтый, коричневый, белый, черный, серый), с крестообразным шлицем, диаметр 5 мм, длина 35 и 45 мм.
Дюбель-гвоздь 6х40 LYT Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры 6х40, 5х30 мм.
Дюбель-гвоздь LYT LK SP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; диаметр 5, 6, 8 мм, длина от 30 до 100 мм.
Дюбель-гвоздь LYT LK RST Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих и влажных помещениях, диаметр 5, 6, 8 мм, длина от 30 до 80 мм.
Дюбель-гвоздь LYT UK KP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры от 5х30 до 8х160 мм.
NAT Дюбель нейлоновый распорный Sormat используется для монтажа и крепления материалов при небольших нагрузках в бетоне, камне, кирпиче.
Дюбель нейлоновый удлинённый NAT 8 L применяется в пористых материалах, таких как пенобетон, газобетон, керамзитобетон и пустотелый кирпич.
Дюбель NAT 10 L нейлоновый удлинённый применяется в пористых и непрочных материалах, таких как пенобетон, газобетон, керамзитобетон.
Дюбель фасадный (анкер) с шурупом S-UF Sormat для установки в бетон, кирпич, пустотелый кирпич, газобетон, пенобетон, керамзитобетон в сухих помещениях.
Дюбель фасадный 10х100 с шурупом с шестигранной головкой S-UF A2 Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель фасадный с шурупом с шестигранной головкой S-UF MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель 8 мм универсальный фасадный с шурупом S-UP 8 Sormat применяется для установки и сквозного монтажа в сухих помещениях в пустотелые и полнотелые материалы.
Дюбель рамный распорный с шурупом S-UP Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих помещениях.
Дюбель рамный распорный с шурупом S-UP MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель универсальный пластиковый YLT Sormat может использоваться как в листовых, так и в полнотелых и пустотелых материалах.
Дюбель пластиковый распорный Gripper Sormat может устанавливаться в любые листовые, полнотелые и пустотелые материалы в сухих, влажных помещениях и на улице.
Дюбель "Бабочка" OLA Sormat для гипсокартона и листов толщиной от 12 мм. Диаметр дюбеля 10 мм, шуруп 4х60 мм.
Дюбель для гипсокартона пластиковый, нейлоновый KLA Sormat (DRIVA) для крепления лёгких предметов к гипсокартону.
Дюбель DRIVA KLA M Sormat, металлический, для крепления к гипсокартону повышенной прочности, МДФ или ДСП, максимальная толщина прикрепляемого материала 12/27 мм.
Дюбель-гвоздь PN LK с цилиндрической манжетой, размеры от 5х30 до 8х100. Экономичная замена дюбель-гвоздей LYT LK SP Sormat.
Дюбель-гвоздь PN UK с потайной манжетой, размеры от 5х30 до 8х160. Экономичная замена дюбель-гвоздей LYT UK KP Sormat.
Дюбель нейлоновый распорный PR для твёрдых материалов, размеры от 5х25 до 12х60. Экономичная замена дюбелей NAT Sormat.
Дюбель нейлоновый удлинённый PR 8 L для пористых и пустотелых материалов, размер 8х65. Экономичная замена дюбелей NAT 8 L Sormat.
Дюбель нейлоновый удлинённый PR 10 L для пористых и пустотелых материалов, размер 10х80. Экономичная замена дюбелей NAT 10 L Sormat.
Дюбель универсальный с бортиком PRU, размеры от 5х32 до 10х60. Экономичная замена дюбелей YLT Sormat.
Дюбель фасадный PT с шурупом с шестигранной головкой, размеры от 10х80 до 10х160. Экономичная замена дюбелей S-UF Sormat, S-UF MG Sormat.
Дюбель распорный IZM с расклинивающим стальным гвоздем, для крепления теплоизоляционных плит. Размеры от 10х90 до 10х300 мм.
Дюбель IZO с расклинивающим пластиковым гвоздем, для крепления теплоизоляционных плит. Размеры от 10х80 до 10х200 мм.
 Крепление анкерами и дюбелями

Дюбели

Дюбель - это крепёжное изделие, которое применяется для крепления каких-либо деталей к твёрдым основаниям, таким как бетон, кирпич, камень. Принцип крепления дюбеля это распор в процессе установки винтом или шурупом, отчего появляется удерживающая сила трения. Дюбель является более легкой разновидностью анкера и рассчитан на меньшие нагрузки. Дюбель изготавливается чаще из пластика (нейлон, полиэтилен).

Дюбели распорные, пластиковые, металлические. Продажа дюбелей по оптовым ценам. Поставка дюбелей в любые регионы России в адрес покупателя.

Вы можете заказать и купить дюбели по оптовым ценам.

Дюбель металлический для газобетона KBTM для шурупов и винтов диаметром от М6 до М10, длина дюбеля от 50 до 70 мм.
Дюбель-саморез КВТ Sormat для пенобетона, газобетона с наружной и внутренней резьбой. Диаметр шурупов и винтов от М4 до М10, длина дюбеля от 50 до 70 мм..
Дюбель-гвоздь пластиковый LIT Sormat с цветным резьбовым гвоздем (желтый, коричневый, белый, черный, серый), с крестообразным шлицем, диаметр 5 мм, длина 35 и 45 мм.
Дюбель-гвоздь 6х40 LYT Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры 6х40, 5х30 мм.
Дюбель-гвоздь LYT LK SP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; диаметр 5, 6, 8 мм, длина от 30 до 100 мм.
Дюбель-гвоздь LYT LK RST Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих и влажных помещениях, диаметр 5, 6, 8 мм, длина от 30 до 80 мм.
Дюбель-гвоздь LYT UK KP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры от 5х30 до 8х160 мм.
Дюбель распорный NAT Sormat используется для монтажа и крепления материалов при небольших нагрузках в бетоне, камне, кирпиче.
Дюбель нейлоновый удлинённый NAT 8 L применяется в пористых материалах, таких как пенобетон, газобетон, керамзитобетон и пустотелый кирпич.
Дюбель NAT 10 L нейлоновый удлинённый применяется в пористых и непрочных материалах, таких как пенобетон, газобетон, керамзитобетон.
Дюбель фасадный (анкер) с шурупом S-UF Sormat для установки в бетон, кирпич, пустотелый кирпич, газобетон, пенобетон, керамзитобетон в сухих помещениях.
Дюбель фасадный 10х100 с шурупом с шестигранной головкой S-UF A2 Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель фасадный с шурупом с шестигранной головкой S-UF MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель 8 мм универсальный фасадный с шурупом S-UP 8 Sormat применяется для установки и сквозного монтажа в сухих помещениях в пустотелые и полнотелые материалы.
Дюбель рамный распорный с шурупом S-UP Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих помещениях.
Дюбель рамный распорный с шурупом S-UP MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель универсальный пластиковый YLT Sormat может использоваться как в листовых, так и в полнотелых и пустотелых материалах.
Дюбель пластиковый распорный Gripper Sormat может устанавливаться в любые листовые, полнотелые и пустотелые материалы в сухих, влажных помещениях и на улице.
Дюбель "Бабочка" OLA Sormat для гипсокартона и листов толщиной от 12 мм. Диаметр дюбеля 10 мм, шуруп 4х60 мм.
Дюбель для гипсокартона пластиковый, нейлоновый KLA Sormat (DRIVA) для крепления лёгких предметов к гипсокартону.
Дюбель DRIVA KLA M Sormat, металлический, для крепления к гипсокартону повышенной прочности, МДФ или ДСП, максимальная толщина прикрепляемого материала 12/27 мм.
Дюбель-гвоздь PN LK с цилиндрической манжетой, размеры от 5х30 до 8х100. Экономичная замена дюбель-гвоздей LYT LK SP Sormat.
Дюбель-гвоздь PN UK с потайной манжетой, размеры от 5х30 до 8х160. Экономичная замена дюбель-гвоздей LYT UK KP Sormat.
Дюбель нейлоновый распорный PR для твёрдых материалов, размеры от 5х25 до 12х60. Экономичная замена дюбелей NAT Sormat.
Дюбель нейлоновый удлинённый PR 8 L для пористых и пустотелых материалов, размер 8х65. Экономичная замена дюбелей NAT 8 L Sormat.
Дюбель нейлоновый удлинённый PR 10 L для пористых и пустотелых материалов, размер 10х80. Экономичная замена дюбелей NAT 10 L Sormat.
Дюбель универсальный с бортиком PRU, размеры от 5х32 до 10х60. Экономичная замена дюбелей YLT Sormat.
Дюбель фасадный PT с шурупом с шестигранной головкой, размеры от 10х80 до 10х160. Экономичная замена дюбелей S-UF Sormat, S-UF MG Sormat.
Дюбель распорный IZM с расклинивающим стальным гвоздем, для крепления теплоизоляционных плит. Размеры от 10х90 до 10х300 мм.
Дюбель IZO с расклинивающим пластиковым гвоздем, для крепления теплоизоляционных плит. Размеры от 10х80 до 10х200 мм.
 Крепление анкерами и дюбелями

Размер и вес дюбелей

Для изготовления дюбелей используют совершенно разный материал. Встречаются как металлические крепления ("крокодил" для газобетона, пружинный или монтажный дюбель-гвоздь), так из полипропилена (универсальный или "морковка", распорные, OLA), нейлона (DRIVA).

Маркировка дюбелей

Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

Диаметр изделия подбирается под диаметр отверстия, в которое крепится.

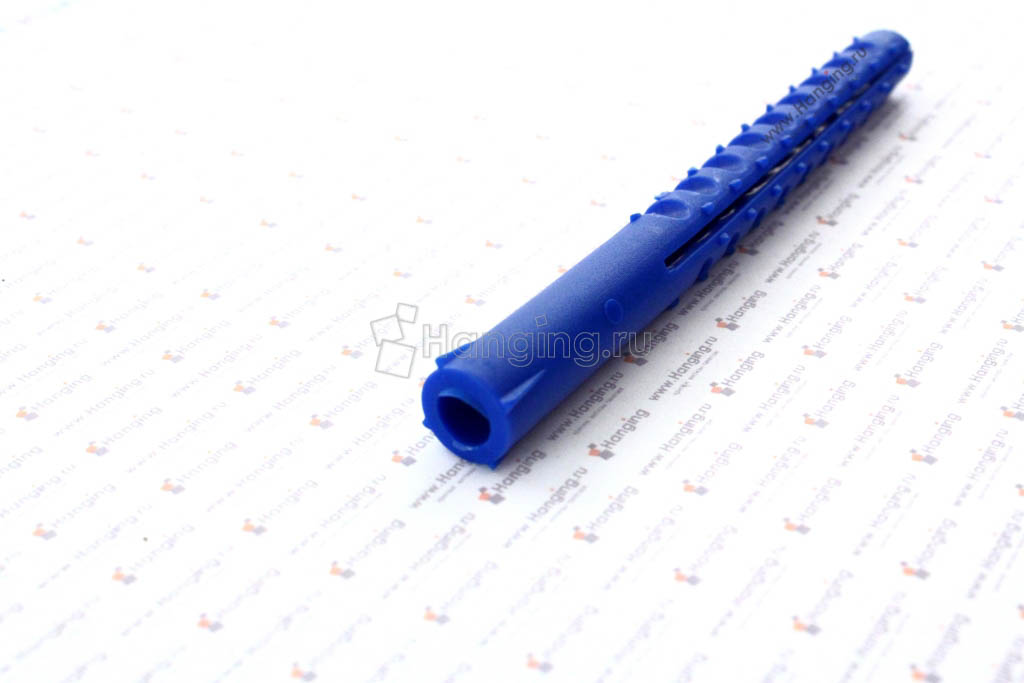

Применение распорного дюбеля: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель тип Т / дюбель тип К / дюбель Т / дюбель распорный тип 3 / дюбель тип 3 / дюбель трехлепестковый / дюбель K / дюбель четырехраспорный / дюбель с шипами / дюбель Tchappai / дюбель тип N / 4-распорный / 4 распорный / Чапай / Чаппай

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х100 5.04 199 5.04
10х50 2.04 491 2.04
10х60 3.44 291 3.44
12х120 9.09 111 9.09
12х60 5.1 197 5.10
12х70 4.01 250 4.01
5х25 0.36 2778 0.36
5х30 0.42 2381 0.42
5х40 0.55 1819 0.55
6х25 0.53 1887 0.53
6х30 0.6 1667 0.60
6х35 0.7 1429 0.70
6х40 0.72 1389 0.72
6х50 0.91 1099 0.91
6х60 0.91 1099 0.91
8х30 1.15 870 1. 15
8х40 1.23 814 1.23
8х50 0.29 3449 0.29
8х60 1.68 596 1.68
8х80 2.56 391 2.56

Применение дюбеля универсального: полнотелый/пустотелый керамический и силиконовый кирпич, пено(газо)бетон, гипсовая плита, бетон, гипсокартон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель U / дюбель многофункциональный / дюбель с бортиком потай / морковка

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х61 3 334 3
12х71 2.8 358 2.80
5х32 0.5 2000 0.5
6х37 0.65 1539 0.65
6х42 0.46 2174 0.46
6х52 0. 81 1235 0.81
8х52 1.27 788 1.27
8х72 1.6 625 1.60

Применение дюбель-гвоздь: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель гвоздь

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
5х30 0.93 1076 0.93
6х40 4.08 246 4.08
6х60 6.74 149 6.74
6х80 7 143 7
8х100 12.36 81 12.36
8х120 14.5 69 14.50
8х140 17.1 59 17.10
8х160 22.04 46 22. 04
8х60 9.15 110 9.15
8х80 11.7 86 11.7

Применение:

  • дюбель с пластиковым гвоздём - для легких теплоизоляционных материалов до 150 мм
  • дюбель с металлическим гвоздём - для всех типов теплоизоляционных материалов толщиной до 240 мм
  • дюбель с металл.гвоздём и термоголовкой - исключает коррозию соединения и образования мостиков холода
  • держатель РОНДОЛЬ - для крепления изоляции из минеральной ваты и пенопласта к основанию из дерева и к бетону

Маркировка/Обозначение крепежа: зонтик / тарельчатый / гриб

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х100 12.74 79 12.74
10х110 13.22 76 13.22
10х120 29.46 34 29.46
10х140 32.3 31 32.30
10х160 36.66 28 36. 66
10х180 42 24 42
10х200 45.52 22 45.52
10х220 60 17 60
10х260 26.5 38 26.5
10х80 10.29 98 10.29
10х90 23.24 44 23.24
D60 1 1000 1

Применение: для быстрого сквозного несъемного крепления профилей и тонколистовых материалов к бетону, камню, кирпичу, металлическому профилю соответствующей толщины

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
6х30 8.72 115 8.72
6х40 12 84 12
6х50 13 77 13

Применение: дюбель предназначен для работ в газо-, пенобетоне

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х60 11.83 85 11.83
5х30 1.6 625 1.60
6х32 2.79 359 2.79
8х38 5.38 186 5.38
8х60 8.33 121 8.33

Применение: дюбель предназначен для крепления в газо-, пенобетоне, гипсовых плитах

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х60 11.83 85 11.83
14х80 15 67 15
8х55 8 125 8

Применение: для крепления в пустотелые материалы с размером полости достаточной для раскрытия дюбеля при монтаже (min глубина полости 35 мм), к гипсокартону (ГСК), ДСП.

Маркировка/Обозначение крепежа: анкер потолочный / потолочный дюбель

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
М4 14 72 14
М5 22.3 45 22.30
М6 37.5 27 37.50
М8 62.2 17 62.20

Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.

Применение дюбелей с прямым крюком и полукольцом: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х50 26.02 39 26.02
12х60 19 53 19
6х35 7.41 135 7. 41
8х40 7.73 130 7.73

Производство дюбелей не регламентируется стандартами ГОСТ или DIN. Однако существуют требования к применению типов дюбелей из-за ожидаемых нагрузок (несущая способность), температурных режимов, условий влажности.

Дюбель из полипропилена применяется в температурном диапазоне от -50С до +300С, из нейлона - от -500С до +500С

Особенности применения тех или иных изделий можно найти на сайте в разделе "Строительный крепеж / Дюбели".

Сертификаты, декларации и свидетельства на продукцию

Уважаемые клиенты,

В данном разделе представлена лишь часть сертификатов на широкий ассортимент продукции компании "1001 КРЕПЕЖ".

Для получения необходимого Вам сертификата качества, обращайтесь к Вашему менеджеру по продажам.

Мы всегда рады обеспечить Вас качественными крепежными изделиями и необходимыми сопроводительными документами.

RAWLPLUG, KOELNER

Сертификаты соответствия РОСТЕСТ

Технические свидетельства


Fischer (ФИШЕР)

Сертификаты соответствия РОСТЕСТ

Технические Свидетельства Росстроя

Технический Сертификат НИЦ "СТРОИТЕЛЬСТВО"

Свидетельства о государственной регистрации Fischer (ФИШЕР)

  • Инъекционные составы fischer FIS V, FIS VW, FIS VS, UPM 44, FIS VT, RM, UKA 3, FHB II-P, FIS HB, FHB II- PF, UMV-P
  • Инъекционные составы на основе винилэстера FIS PM, FIS SB, RSB
  • Инъекционный состав fischer FIS EB
  • Инъекционный состав на основе полиуретана fischer Fill & Fix
  • Инъекционные составы fischer FIS EM, FCS, FCS liquid
  • Инъекционные составы fischer FIS P, UPM 11
  • Герметики силиконовые fischer DBSA, DSSA, DNS, DHS, DFS, DBSI, DSSI
  • Кровельный герметик fischer DDK



TERMOCLIP (Термоклип)

Системы крепления ограждающих конструкций

Системы крепления кровельных материалов

  • Сертификат соответствия 1788047 Держатель провода молниеотвода.
  • Сертификат соответствия 1768591 Дорожка ПВХ.
  • Сертификат соответствия 1768332 Кровля EDS-S 4,8 SMI 8,0.
  • Сертификат соответствия 1768335 Кровля R.
  • Сертификат соответствия 1768330 Кровля ПТЭ 1-6.
  • Сертификат соответствия 1768329 Кровля СТЭ 1С, 2С, 2CV, 3C, 4C, 5C, 6C.
  • Сертификат соответствия 1418434 Линейные прижимные держатели (РА1-2, РС, РС1-4, ЛС1-2).
  • Сертификат соответствия 1768333 Опорные подставки.

Кровельные системы водоотвода и вентиляции

Системы крепления фасадных материалов

Системы крепления технической изоляции

Монтажные системы

Межгосударственные стандарты ГОСТ

Национальные стандарты ГОСТ Р


BIT (БИТ)

Сертификаты соответствия РОСТЕСТ

Свидетельства о государственной регистрации


Крепеж Mungo (Мунго)

Сертификаты соответствия РОСТЕСТ


Крепеж Sormat (Сормат)

Сертификаты соответствия РОСТЕСТ

Технические свидетельства


Крепеж HILTI (Хилти)

Сертификаты соответствия РОСТЕСТ

Не подлежит обязательной сертификации (Отказное письмо)

Свидетельства о государственной регистрации


Заклепки и инструмент BRALO

Сертификаты соответствия РОСТЕСТ

Стандарт качества


Анкеры МКТ














Сертификаты качества на крепеж | Отказные письма, протоколы испытаний



Вся продукция поставляемая нами имеет необходимые сертификаты качества, декларации о соответствии или отказные письма, что подтверждает качество в соответствии с ГОСТ или DIN. Товар проходит многоступенчатый анализ и в случае необходимости проверяется самостоятельно на выявление дефектов или несоответствие техническим требованиям.

Сертификат хомуты трубные сантехнические, профиль монтажный перфорированный, кронштейн для профнастила, кронштейн консольный, струбцина монтажная, пластина с гайкой.   (Приложение к сертификату)

Сертификат болты DIN 933, шпилька сантехническая,  шпилька резьбовая, гайка, шайбы, анкера латунные и забивные, саморезы прессшайба, заклепки вытяжные.  (Приложение к сертификату)

Сертификат гвозди, профили, перфолента, хомуты сантехнические, спринклерные, кронштейны, вентиляция

Сертификат заклепки резьбовые, вытяжные (Приложение к сертификату)

Сертификат саморезы кровельные, для сэндвич панелей

Сертификат электротехнические кабельные лотки, короба, скоба однолапковая, двухлапковая

Сертификат дюбель для теплоизоляции и утеплителя

Сертификат анкера клиновые, анкерные болты с гайками и шайбами (Приложение к сертификату)

Сертификат электроды сварочные ЭСАБ-СВЭЛ ОК.46

Сертификат анкерные болты (Приложение к сертификату)

Сертификат перфорированный крепежный уголок, пластина, опора балки, держатель бруса, кронштейны

Сертификат болты ГОСТ, гайки ГОСТ, шайбы ГОСТ (Приложение 1) (Приложение 2)

Сертификат болты DIN, гайки DIN, шайбы DIN (Приложение 1) (Приложение 2) (Приложение 3) (Приложение 4)

Сертификат Wkret-met (Польша) (Приложение к сертификату)

СертификатSormat (Финляндия) (Приложение к сертификату)

Сертификат траверсу, профиль монтажный до 2мм, лента монтажная перфорированная  (Приложение к сертификату)

Отказное письмо на ленту монтажную перфорированную, хомуты червячные, клипсу для труб, дюбель-хомут

Отказное письмо на кабельные стяжки, подвес для кабеля, плозадка для стяжки самоклеящееся

Отказное письмо на такелажные изделия рым-болты, скобы, зажимы троса, коуши, талрепы, карабины

Отказное письмо на крепеж для кабеля, стяжки, дюбель-хомуты, скоба металлическая, хомуты трубные

Отказное письмо на продукцию Европартнер дюбеля, дюбель-гвозди, дюбель для гипсокартона и т. д.

Техническое свидетельство на продукцию Sormat анкера клиновые S-KA анкера распорной гильзы тип PFG и т.д.

Техническое свидетельство на продукцию Европартнер анкерные и рамные дюбели

Техническое свидетельство на дюбели для утеплителя и теплоизоляции

ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ ИЗДЕЛИЯ, СИСТЕМЫ КРЕПЛЕНИЯ ДЛЯ ТЯЖЕЛЫХ ТЯЖЕЛЫХ КРЕПЛЕНИЙ от китайских производителей - Taicang Zhongbo Railway Fastening Co., Ltd.

{{if (item.springSalesTagInfo && item.springSalesTagInfo.showSpringSalesTag) {}} {{}}} {{if (item.showDealsTag) {}} {{}}} {{-пункт.наименование товара}} {{если (item.meiAwards && item.meiAwards.length> 0) {}} {{util.each (item.meiAwards, function (meiAward) {}}

{{-meiAward.prodAwardDateAndName}}

{{})}} {{}}} {{if (item.springSalesTagInfo.showSpecialDiscountTag) {}} Специальная скидка {{}}} {{if (item. springSalesTagInfo.showFreeSampleTag) {}} Бесплатный образец {{}}} {{if (item.springSalesTagInfo.showRapidDispatchTag) {}} Rapid Dispatch (Быстрая отправка) {{}}} {{if (item.springSalesTagInfo.showSoldThousandTag) {}} Продано 10000+

Горячие и актуальные товары

{{}}} {{if (item.springSalesTagInfo.showInstantOrderTag) {}} Мгновенный заказ

Служба поддержки онлайн-заказов

{{}}} {{if (item. springSalesTagInfo.showReliableSupplierTag) {}} Надежный поставщик {{}}} {{if (item.springSalesTagInfo.showExpoTag) {}} Интернет-выставка {{}}}

{{if (item.mainProps) {}} {{util.each (Object.keys (item.mainProps), function (prop, i) {}}

Кресло-призрак: История

Кресло-призрак - стилизация под паранормальные явления или один из самых знаковых дизайнов стульев 21 века? С 2002 года фантастическое кресло-призрак Филиппа Старка твердо зарекомендовало себя последним. Созданное из цельного куска прозрачного пластика, кресло Ghost впечатляет визуально, но в то же время почти незаметно, что делает его бесценным активом в квартирах с постоянно уменьшающейся площадью.Обладая уникальной способностью наслоения, стул Ghost Chair может разместиться где угодно.

Сиденье Старка, официально получившее название «Кресло-призрак Луи», берет свое название от величественного стиля, воплощенного в жизнь королем Людовиком XVI и его невестой Марией-Антуанеттой. Во время правления дуэта возродился интерес к классическому греческому и римскому дизайну. Очарование проявилось в архитектурных элементах, таких как рифленые ножки стола, спинки стульев fauteil и украшения, такие как la pomme de pin (шпиль, стилизованный под сосновую шишку) и la guirlande (своего рода односторонний сувенир).В частности, стул с прямоугольной или круглой спинкой с мягкой обивкой, четкими линиями, резными ножками в виде колонн и открытой деревянной рамой - обладал стойкостью, в конечном итоге получив имя монарха, став известным как стул Людовика XVI. Этот формальный стул с обивкой и по сей день остается одним из самых популярных дизайнов стульев и вневременной классикой.

Дизайнер Филипп Старк. Фотография любезно предоставлена ​​STARCK

Филипп Старк, Мастер иллюзий

С момента своего создания стул Людовика XVI видел всевозможные дизайнерские интерпретации, но традиционно все итерации полагались на какую-то обивку и деревянную конструкцию.Однако французский дизайнер по имени Филипп Старк имел в виду другое. Старк родился в 1949 году, бросив школу, и начал свою карьеру, спроектировав пару интерьеров ночных клубов в Париже в 1970-х годах, когда использование Lucite для мебели и декора было в моде. С тех пор француз стал одним из самых известных дизайнеров в мире, известным своим подрывным и сверхъестественным подходом к дизайну. Кресло-призрак Филиппа Старка - прекрасный пример этого фирменного стиля…

Имитация акрила: антикварная мебель, обновленная

Предоставьте Старку перевернуть королевский стиль с ног на голову.В 2002 году Старк заново изобрел классическое кресло Людовика XVI для итальянской дизайнерской компании Kartell, известной своим инновационным использованием пластмасс. Дизайнер превратил предмет антикварной мебели в один силуэт, превратив его круглую спинку в форме медальона, изогнутые подлокотники и прямые ножки в один прозрачный пластиковый стул. Призывая не только к правлению Людовика XVI, но и к древнегреческой геометрии, стул был шуточным и игривым, но также стал триумфом постмодерна. Как сказал сам Старк, стул «сделан из сочетания материалов и стилей, основанных на наших общих воспоминаниях.Все мы в некотором роде владеем этим произведением ». Само собой разумеется, что кресло Louis Ghost Chair имело мгновенный успех.

Кресло-призрак Старка и Картелла. Фотография через Kartell.

Бесшовные Spectre: инновационный поликарбонат Kartell

Одна из самых великолепных особенностей Ghost Chair не сразу бросается в глаза - это то, как оно сделано. Чтобы воплотить в жизнь культовое кресло, потребовались значительные технические инновации, так как он сделан из прозрачного поликарбоната, полученного литьем под давлением, в котором используется одна форма.Это означает, что все кресло представляет собой единое целое - без винтов, обивки или отдельных подлокотников и ножек. Благодаря пластику и отсутствию соединений (которые могут замерзнуть или потрескаться под дождем или холодом) кресло Ghost особенно хорошо работает на открытом воздухе, что делает его идеальным выбором для открытых площадок на возвышенности.

В отличие от своего душного (и тяжелого) кресла предков, кресло Louis Ghost Chair также удивительно легкое, его легко поднимать и перемещать. А еще лучше, его можно штабелировать (до шести стульев в высоту).

Кресло-призрак. Фотография через Kartell.

Наследие кресла-призрака

Спустя двадцать лет после выпуска кресло Ghost Chair остается вездесущим элементом интерьера. В дополнение к стулу Ghost, Starck и Kartell также выпустили согласованные элементы: стул Victoria Ghost (акриловый боковой стул без подлокотников), One More Counter Stool и Barstool (акриловая безрукавная стойка и барный стул соответственно) и стул Charles Ghost. (прозрачный табурет без спинки).Кроме того, кресло Ghost Chair было переделано в радужном цвете акриловых красок, а также в глянцевом черном и белом матовом цвете. Стул «Призрак» даже был выпущен в миниатюрном размере «Лу Лу Призрак» - ведь детям тоже нужна дизайнерская мебель!

Помимо собственной компетенции Старка, мы видели, что стул Ghost Chair повлиял на бесчисленное множество других современных дизайнов. Конечно, есть и простые подделки, но многие современные дизайнеры и производители мебели представили привлекательный, элегантный и игривый дизайн стульев и мебели Lucite, «вдохновленный духом».Визуальная легкость кресла и его способность уходить на второй план сделали его умным и шикарным средством для небольших помещений, где быстро собирается визуальный беспорядок.

Создаем Louis Ghost по своему вкусу

Хотя это правда, что кресло-призрак - это эффектная вещь, разместить кресло-призрак в собственном доме проще, чем вы думаете. Поскольку стул Ghost сочетает в себе как традиционный, так и современный дизайн - благодаря своему классическому силуэту и современному материалу - стул Ghost обладает практически непревзойденной изменчивостью дизайна.Дизайнерам нравится стул Ghost Chair за то, что он заменяет время и место, вписываясь в Бруклинские Браунстоуны так же органично (некоторые могут сказать буквально), как и ультрасовременные пентхаусы.

Стулья Ghost также могут служить очень функциональной цели. В отличие от традиционных обеденных стульев, стулья Ghost не закрывают основу обеденного стола, что делает их идеальными для столов со скульптурными основаниями или ножками. То же самое и с тканями, такими как подушки или овчины. Текстиль, помещенный на сиденье Ghost Chair, будто парит, создавая веселый эффект trompe l’oeil.

В квартирах и комнатах с ограниченным пространством также можно разумно использовать кресло-призрак. В квартире-студии двойные стулья-призраки, плавающие напротив изножья кровати, могут создать зону отдыха, которая не будет выглядеть визуально тесной, даже если это так.

Хотя некоторые дизайнеры и представители отрасли считают, что стул Ghost уже прошел свой расцвет, мы уверены, что это культовое кресло никуда не денется. Пронзите его куда-нибудь ... призрак страшнее всего, когда его меньше всего ждут.

Изображение предоставлено Kartell

(PDF) АНАЛИЗ ХАРАКТЕРИСТИК ПРОЧНОСТИ ЖЕЛЕЗНОДОРОЖНЫХ ДОЛЖНОСТЕЙ РАЗЛИЧНЫХ ПРОИЗВОДИТЕЛЕЙ

Архитектура и инженерия Том 4 Выпуск 1

30

Литература

Акимов В.П. (2006). Крепление планки дюбеля. Патент RU56899U1.

Акимов В.П. (2009a). Узел крепления рейки дюбелем. Патент RU89532U1.

Акимов В.П. (2009b). Узел крепления рейки дюбелем. Патент RU89533U1.

Акимов В.П. (2011). Крепежная рейка в сборе и используется дюбель и саморез. Патент RU104188U1.

Акимов В.П. (2012). Крепление к дюбель-рейке. Патент RU113743U1.

Акимов В.П., Крысанов Л.Г., Серебренников В.В., Рессина Н.В. (2008). Узел крепления рейки дюбелем. Патент

RU71662U1.

Александрова В.В., Зайцева А.А. (2012). 3D-технологии и программирование познания. Информационно-измерительная и управляющая

Системы

, 10 (5), стр. 61–65.

Александрова В.В., Зайцева А.А. (2013). 3D моделирование и 3D прототипирование сложных пространственных форм в технологии когнитивного программирования

. Труды СПИИРАН, 4 (27), стр. 81–92.

Большаков, В., Бочков, А., Сергеев, А. (2010). 3D моделирование в AUTOCAD, КОМПАС-3D, SOLIDWORKS, INVENTOR, T-FLEX:

Учебный курс. Санкт-Петербург: Питер.

Бородин С.П., Акимов В.П., Рессина Н.В. (2013). Дюбель и способ ремонта шпалы. Патент RU2482236C1.

Дыдышко П.И. (2009). Анализ действующих нормативных документов по проектированию и содержанию земляного полотна и земляного полотна.

Вестник НИИ железнодорожного транспорта, 6, стр. 15–21.

Карпущенко Н.И. (2007). Проблемы и перспективы совершенствования путевой структуры. Вестник Сибирского транспортного университета,

16, стр. 42–62.

Карпущенко Н.И., Антонов Н.И. (2003). Доработка рельсового крепления. Новосибирск: Изд-во Сибирского транс-

портового университета.

Кузнецов В.В., Еремушкин А.А. (2006). Испытания рельсовых креплений продолжаются. Железнодорожные пути и сооружения, 5, стр. 14–17.

Министерство путей сообщения (2001 г.). Положение о путевом хозяйстве в РФ.Москва: МПС, с.79.

Министерство путей сообщения (2003 г.). Технические условия на ремонт и профилактическое и профилактическое обслуживание путей. ЦПТ-53. Москва:

МПС, с. 150.

Никитин Д.А., Кривошеев А.В., Кузнецова К.А. (2014). Закрутите узел крепления монтажной рейки. Патент RU144345U1.

Никитин Д.А., Васильев А.Е., Никитина Л.В. (2009). Полипропиленовый состав. Патент RU2353635C1.

Никитин Д.А., Васильев А.Е., Кривошеев А.В., Кузнецов Г.А. (2013). Узел крепления рейки дюбелем. Патент

RU127 75 5U1.

Никитина Л.В., Кособудский И.Д., Ушаков Н.М. (2013). Системы на основе термопластичного полимера с улучшенными термопластическими свойствами

. В кн .: Материалы 10-й Международной научно-практической конференции с виртуальным участием «Scholarly

Discussion: Problems of Mathematics, Physics, Chemistr y and Biology», 10, с.66–70

Никитина Л.В., Кособудский И.Д. (2016). Модификация термопластичных полимерных наночастиц кремнезема и свойства полученных композитов

. В кн .: Материалы международной конференции «Перспективные полимерные композиционные материалы. Альтернативные технологии. Обработка. Применение. Окружающая среда» («Композит-2016»), с. 232–234.

Никитина Л.В., Никитин Д.А. (2013). Модификация полипропилена наноразмерным диоксидом кремния с целью изменения его механических свойств.

.Science Review, 10, стр. 116–123.

Никитина Л.В., Никитин Д.А. (2015). Физико-механические свойства композиционного полимерного материала на основе полипропилена

, легированного наночастицами диоксида титана. Научная мысль, 3, стр. 359–363.

Омарова Г.А. (2010). Экспериментальные исследования сопротивления вырыванию анкера и дюбеля из железобетонных шпал. В:

Материалы 6-й Международной научно-практической конференции «Последние достижения науки - 2010», 19, с.41–46.

РЖД (2013). Инструкция по монтажу, монтажу и эксплуатации пути с скреплением рельса ЖБР-65ПШ

с полимерной подушкой рельса на железобетонных шпалах. Доступно по адресу: http://zddoc.ru/normdoc/instruktsiya-1815r-ob-utver-

ждении-и-введения-в-действия-инструкции-на-сборку-укладку-и-эксплуатации-пути-с-различными. -модификациями-рельсово-

го-скрепления-жбр-на-железобетонных-шпалах /.(дата обращения: 14.01.2019).

РЖД (2016). Дюбель. Технические характеристики ЦП 369 ТУ-7. Доступно по адресу: http://zakupki.gov.ru/223/purchase/public/down-

load / download.html? Id = 40535008. (дата обращения: 12.02.2019).

РЖД (2017) Дюбель пластиковый для железобетонных шпал типа ШЗ-Д с шурупом ЖБР-65Ш / дюбель-крепление-

шт. ТУ 2291-001-82660849-2012. Москва: РЖД.

Государственный комитет СССР по стандартам (1980).ГОСТ 11262-80. Пластмассы. Метод испытания на растяжение. Москва.

АНАЛИЗ ПРОЧНОСТИ ЖЕЛЕЗНОДОРОЖНЫХ ШКАФОВ РАЗЛИЧНЫХ ПРОИЗВОДИТЕЛЕЙ | Никитин

Акимов В.П. (2006). Крепление рельса дюбелем. Патент RU56899U1.

Акимов В.П. (2009a). Узел крепления рейки дюбелем. Патент RU89532U1.

Акимов В.П. (2009b). Узел крепления рейки дюбелем. Патент RU89533U1.

Акимов В.П. (2011). Крепежная рейка в сборе и используется дюбель и саморез. Патент RU104188U1.

Акимов В.П. (2012). Крепление к дюбель-рейке. Патент RU113743U1.

Акимов В.П., Крысанов Л.Г., Серебренников В.В., Рессина Н.В. (2008). Узел крепления рейки дюбелем. Патент RU71662U1.

Александрова В.В., Зайцева А.А. (2012). 3D-технологии и программирование познания. Информационно-измерительные и управляющие системы, 10 (5), стр. 61–65.

Александрова, В.В., Зайцева А.А. (2013). 3D-моделирование и 3D-прототипирование сложных пространственных форм в технологии когнитивного программирования. Труды СПИИРАН, 4 (27), стр. 81–92.

Большаков В., Бочков А., Сергеев А. (2010). 3D моделирование в AUTOCAD, КОМПАС-3D, SOLIDWORKS, INVENTOR, T-FLEX: Учебный курс. Санкт-Петербург: Питер.

Бородин С.П., Акимов В.П., Рессина Н.В. (2013). Дюбель и способ ремонта шпалы. Патент RU2482236C1.

Дыдышко, П.И. (2009). Анализ действующих нормативных документов по проектированию и содержанию земляного полотна и земляного полотна. Вестник НИИ железнодорожного транспорта, 6, с. 15–21.

Карпущенко Н.И. (2007). Проблемы и перспективы совершенствования путевой структуры. Вестник Сибирского транспортного университета. Т. 16. С. 42–62.

Карпущенко Н.И., Антонов Н.И. (2003). Доработка рельсового крепления. Новосибирск: Изд-во Сибирского университета путей сообщения.

Кузнецов, В.В., Еремушкин А.А. (2006). Испытания рельсовых креплений продолжаются. Железнодорожные пути и сооружения, 5, стр. 14–17.

Министерство путей сообщения (2001 г.). Положение о путевом хозяйстве в РФ. Москва: МПС, с.79.

Министерство путей сообщения (2003 г.). Технические условия на ремонт и профилактическое и профилактическое обслуживание путей. ЦПТ-53. Москва: МПС, с. 150.

Никитин Д.А., Кривошеев А.В., Кузнецова К.А.(2014). Закрутите узел крепления монтажной рейки. Патент RU144345U1.

Никитин Д.А., Васильев А.Е., Никитина Л.В. (2009). Полипропиленовый состав. Патент RU2353635C1.

Никитин Д.А., Васильев А.Е., Кривошеев А.В., Кузнецов Г.А. (2013). Узел крепления рейки дюбелем. Патент RU127755U1.

Никитина Л.В., Кособудский И.Д., Ушаков Н.М. (2013). Системы на основе термопластичного полимера с улучшенными термопластическими свойствами.В кн .: Материалы 10-й Международной научно-практической конференции с виртуальным участием «Научная дискуссия: проблемы математики, физики, химии и биологии», 10, с. 66–70

Никитина Л.В., Кособудский И.Д. (2016). Модификация термопластичных полимерных наночастиц кремнезема и свойства полученных композитов. В кн .: Материалы международной конференции «Перспективные полимерные композиционные материалы. Альтернативные технологии. Обработка. Применение.Окружающая среда »(« Композит-2016 »), с. 232–234.

.

Никитина Л.В., Никитин Д.А. (2013). Модификация полипропилена наноразмерным диоксидом кремния с целью изменения его механических свойств. Science Review, 10, стр. 116–123.

Никитина Л.В., Никитин Д.А. (2015). Физико-механические свойства композиционного полимерного материала на основе полипропилена, легированного наночастицами диоксида титана. Научная мысль, 3, стр. 359–363.

Омарова, Г.А. (2010). Экспериментальные исследования сопротивления вырыванию анкера и дюбеля из железобетонных шпал. В кн .: Материалы 6-й Международной научно-практической конференции «Последние достижения науки - 2010», 19, с. 41–46.

РЖД (2013). Инструкция по сборке, установке и эксплуатации пути с рельсовым скреплением ЖБР-65ПШ с полимерной подушкой рельса на железобетонных шпалах. Доступно по ссылке: http://zddoc.ru/normdoc/instruktsiya-1815r-ob-utverzhdenii-i-vvedenii-v-deystvie-instruktsii-na-sborku-ukladku-i-ekspluatatsiyu-puti-s-razlichnyimi-modifikatsiyoami-relsovie. -скрепления-жбр-на-железобетонных-шпалах /.(дата обращения: 14.01.2019).

РЖД (2016). Дюбель. Технические характеристики ЦП 369 Ту-7. Доступно по адресу: http://zakupki.gov.ru/223/purchase/public/download/download.html?id=40535008. (дата обращения: 12.02.2019).

РЖД (2017) Дюбель пластиковый для железобетонных шпал типа ШЗ-Д с креплением шуруп / дюбель ЖБР-65Ш. ТУ 2291-001-82660849-2012. Москва: РЖД.

Государственный комитет СССР по стандартам (1980).ГОСТ 11262-80. Пластмассы. Метод испытания на растяжение. Москва.

ОАО «ВНИИЖТ» (НИИ железнодорожного транспорта) (2011). Дюбель пластиковый модернизированный для железобетонных шпал типа ШЗ-Д с креплением шурупов / дюбелей ЖБР-65Ш. ТУ 2291-207-01.00.000. Доступно по адресу: zakupki.gov.ru/223/purchase/public/download/download.html?id=40194548. (дата обращения: 11.01.2019).

Vossloh Fastening Systems GmbH (2010 г.). Дюбель пластиковый Sdü 25. Технические условия ТУ 01.1.3419-2010. Доступно по адресу: zakupki.gov.ru/223/purchase/public/download/download.html?id=32753536. (дата обращения: 01.02.2019).

Болт гусеницы | Высококачественные рельсовые болты на складе для выбора

Болт направляющий с полукруглой головкой и овальной шейкой
Материал: углеродистая сталь
Оценка: 8,8 10,9
Размер: диаметр. M5-M42
Поверхность: оцинковка
Болт с алмазной шейкой Материал: Q235, 35 #, 45 #
Оценка: 4.6, 5,6, 8,8 10,9
Стандарт: UIS864-2
Поверхность: гладкая (промасленная), Оксид черный, Цинк, HDG, воск, битум, Дакромет, Шерардизинг
Болт направляющий NF F50-008 Материал: Q235, 35 #, 45 #, 40Cr
Оценка: 4,6, 5,6, 8,8 10,9
Сертификат: ISO9001: 2008
Поверхность: гладкая (промасленная),
Оксид черный, цинк, HDG
Зажим болт с резьбой BSW Материал: Q235, 35 #, 45 #, 40Cr
Оценка: 4.6, 5,6, 8,8, 10,9
Сертификат: ISO9001: 2008
Рыбий болт для стыков рельсов (с гайками и пружинными шайбами) Материал: Q235, 35 #, 45 #, 40Cr, C45
Класс: 4.8, 8.8, 10.9 Размер: 22 × 135, 24 × 135, 24 × 145
Поверхность: гладкая (промасленная), черный оксид, цинк, HDG
Типы: стандарт BS, рельс R54 в Индонезии, AS1085.4-1999, российский стандарт, стандарт AREMA и др.
Зажим болт HS26 и HS32 Этот тип болта используется для соединения опорных пластин и рельсовых зажимов с помощью гаек и шайб. Доступны два типа зажимных болтов: с квадратной шейкой или без шейки.
Стандарт: UIS864-2
Материал: Q235, 35 #, 45 #
Оценка: 4.6, 5.6, 8.8
Стандарт: UIC, GB, BS, DIN и ГОСТ или ISO и т. Д.
Поверхность: гладкая, черная окраска или по требованию заказчика
Для типов рельсов: рельс M20 X 60 30 кг, рельс M20 X 75 30 кг, рельс M22 X 66 40 кг, рельс M22 X 80 48 кг и т. Д.
Зажимной болт и вставной болт для России Материал: Q235, 35 #, 45 #
Оценка: 4.6, 5.6, 8.8
Размер: M22 × 75, M22 × 175
Поверхность: гладкая, черная окраска или по требованию заказчика
Анкерный болт Изготавливаем рельсовые анкерные болты для крепления бетонных шпал или систем крепления подкрановых рельсов.
Материал: Q235 Класс: 4,6, 5,6, 8,8
Поверхность: гладкая, черная окраска или по требованию заказчика
Тип: тип L, тип J, тип I, изогнутый болт или тип по чертежам заказчика
Болт Т-образный Материал: Q235, 45 #
Стандарт: GB37-88
Размер: M5-48
Оценка: 4.6, 5.6, 8.8, 10.6, 12.9
Поверхность: натуральная или по желанию заказчика
Болт специальный Материал: Q235, 35 #, 45 #
Оценка: 4.6, 5,6, 8,8
Поверхность: гладкая, черная окраска или по требованию заказчика
Болт туннельный Тип: поставляемые заказчиком чертежи и образцы.
Поверхность: однотонная (масло) чёрный. Цинк. HDG и др.
Класс: 4.6.4.8.8.8.10.9.
Типы: болты с квадратным фланцем и круглой резьбой, болты со специальной кривой, угловые болты со специальным шагом и т. Д.

ТОП 12 покупателей шлифованной стали в 🇧🇳 Бруней

Показать все Торговля Производство

Товары Стали шлифованные оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают шлифованные стали оптом

  1. Frt Electrical

    Прочие стержни и стержни из железа / нелегированной стали с покрытием из стали / других недрагоценных металлов mei si no-4851 заземляющий стержень с медной связкой

  2. Double M General Stores Sdn Bhd

    1. G измельченный перец чили в пластиковом пакете измельченный / измельченный другие фрукты род cap sicum (16)
    2. G измельченный перец чили, упакованный в пластиковую упаковку, измельченный или измельченный; другие плоды рода capsicum (10)
    3. G измельченный перец чили в пластиковой упаковке измельченный или измельченный другие плоды рода capsicum
    4. 80 г измельченного перца перца, упакованного в пластиковый пакет, измельченный или измельченный; прочие плоды рода capsicum
  3. Jpri Sdn Bhd

    Чашки для молотых орехов Rajaram

  4. Rampah Emas Enterprises

    Молотый орех. Мы намерены получить вознаграждение за экспорт товаров из Индии по схеме (мейс)

  5. Galleria Ymrm

    Вышивка полосами или по мотивам - вышивка без видимого основания # имя

  6. Mustawa Sdn Bhd

    1. Крышки для газовых баллонов, стеклянные, круглые, шлифованные, диаметр одной стороны 75 мм (46)
    2. Очки для часов.Шлифованные края. Диаметр мм (25)
  7. G.b.e.e.sdn Bhd

    Прочие стержни и стержни заземления из железа или нелегированной стали - HBR 16 x 5/8 '' x 1200 мм

  8. Commerz Ag Co

    Прочие стержни и стержни из железа или нелегированной стали, заземляющие стержни - hb r 14 x 5/8 "x 1800 мм (25 микрон)

  9. Rtk Electrcal

    Заземляющий стержень с медной связкой 5/8 x 1500 мм

  10. U C C

    Прочие стержни и стержни из железа или нелегированной стали заземляющие стержни - hb r 14 x 5/8 x 1200 мм (25 мик)

  11. Double M General Stores Sdn.bh

    Арахис дробленый по 25 кг

  12. Syarikat Perniagaan Malar Setia

    Supernut чесночный молотый орех

Алексей Хохлов
Импорт в Азию, ЕС, Африку

Финансы, контракт, импорт
электронная почта: [электронная почта защищена]

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортеры шлифованной стали

# Компания (размер) Продукт Страна
1 Lead One Industries Co., Ltd. (15) RF Одноразовая заземляющая пластина hongkongsarchina
2 Vallabhdas Kanji Ltd. Паприка, сушеный / измельченный / измельченный или измельченный лайнер с корицей, мешки, кг x Индия
3 Gvc Cargo SAC (14) кг Nets Of Ground P Aprika Asta Итого: Bo Xes Экспортные ссылки: Lui S Cuba spain
4 Olam Agro India Ltd.(12) Четыреста три пакета O Nly мешков Pepper Red Ipm G Rd K Shu Мешки для пара Pe Pper Red Ipm Grd K Shu Stea M Измельченные семена укропа Steam Fda Reg No: Sb No: Dt: Net Wt: uzbekistan
5 Peragrow Foods Sac (11) Паприка, сушеная / измельченная / молотая Паприка Молида Паприка, сушеные / измельченные / измельченные полипропиленовые мешки С: Паприка, сушеная / измельченная / молотая PA Паприка
  1. Бандар-Сери-Бегаван
Автор: Ирина Куликовская вк, 01.Апрель 2021 г.
Образование: MSU
Не говорите людям, как что-то делать, говорите им, что делать, и позвольте им удивить вас своими результатами

Условия использования - Hortec Grupp - Scanroci ametlik esindaja ja maaletooja Eestis.

ПРАВИЛА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И ЭКСПЛУАТАЦИИ ФАСАДНЫХ СИСТЕМ СКАНРОК

Правила техники безопасности

Все компоненты системы СКАНРОК нетоксичны, негорючие и взрывобезопасные, не загрязняют окружающую среду при транспортировке, хранении, установке, эксплуатации и утилизация при соблюдении технических требований.

Удельная эффективная активность радионуклидов в системах и компонентах СКАНРОК КЕФСВОК не превышает 370 Бк / кг. Радиологический контроль проводится в соответствии с НРБУ-97 / Д.

Работы по устройству фасадных систем СКАНРОК КЕФСВОК должны выполняться с соблюдением требований ДСТУ-Н Б А.3.1-23, ДБН А.3.2-2. ГОСТ 12.1.005 и ГОСТ 12.3.002.

Грузовые операции должны производиться с соблюдением правил безопасности, установленных ГОСТ 12.3.009.

При устройстве систем СКАНРОК КЕФСВОК необходимо соблюдать требования безопасности по ГОСТ 12.1.004.

Технологический процесс и оборудование для монтажа конструкций должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.3.002 и СП 1042. Выбор электрооборудования осуществляется в соответствии с требованиями НПАОП 40.1-1.32.

При транспортировке и хранении компонентов комплекта необходимо соблюдать общие правила безопасности по ГОСТ 12.3.020.

Все технологическое оборудование должно быть надежно заземлено по ГОСТ 12.1.030, коммуникации должны быть заземлены от статического электричества по ГОСТ 12.4.124.

Техническая эксплуатация электрооборудования при монтаже конструкций должна осуществляться в соответствии с ДСТУ 7237, ГОСТ 12.1.018 и «Правилами безопасной эксплуатации электрооборудования потребителей» (утверждены Службой государственного надзора Украины г. 9 января 1998 г. № 4).

При устройстве фасадных систем СКАНРОК КЕФСВОК рабочие места должны быть обеспечены освещением в соответствии с ДБН Б.2.5-28.

Рабочие места для устройства СКАНРОК КЕФСВОК должны быть огорожены. Производственные площадки должны быть оснащены необходимыми знаками безопасности в соответствии с ДСТУ ISO 6309 и ГОСТ 12.4.026.

Рабочие должны быть обеспечены средствами индивидуальной защиты, пройти специальную подготовку и инструктаж по технике безопасности.

В работе необходимо использовать спецодежду и средства индивидуальной защиты рук, ног, головы, органов дыхания по ГОСТ 12.4.010, ДСТУ 7238, ДСТУ 7239, ДСТУ ГОСТ 12.4.041, ГОСТ 12.4.103, проушина - по ДСТУ EN 166. Работы по покраске (при необходимости) производить по НАПБ А.01.001 и СП 991.

При устройстве фасадных систем СКАНРОК KEFSWOK и обработке материалов максимально допустимые концентрация вредных веществ в воздухе рабочей зоны должна соответствовать требованиям к концентрации вредных веществ в воздухе по ДСП 201, ГОСТ 12.1.005 и ГОСТ 17.2.3.02, уровень шума и вибрации - ГОСТ 12.1.003, ДСТУ ГОСТ 12.1.012, ДСН 3.3.6.037 и ДСН 3.3.6.039.

Уровень электромагнитных полей при обустройстве строительства должен соответствовать требованиям ГСанПиН 3.3.6-096.

Измерение уровня электромагнитных полей на рабочих местах должно соответствовать требованиям ГОСТ 12.1.006.

Сточные воды необходимо отводить в канализацию в соответствии с требованиями СанПиН 4630 и ДБН В.2.5-64.

Защита почвы от загрязнения бытовыми и промышленными отходами должна осуществляться в соответствии с СанПиН 42-128-4690 и ГСанПиН 2.2.7.029.

Отходы металла и плитки следует отправлять на переработку.

Опции и гарантия

Комплектация фасадной системы зависит от конкретного типа КЭФСВОК по ТУ У В.2.6-24.3-35965995-001: 2016.

В основном система состоит из кронштейнов с термодатчиками крепится к стене, несущему каркасу или перекрытиям конструкции; вертикальные и горизонтальные профили, используемые для контроля ширины воздушного канала и удаления системы в целом; фасадная плитка, выполняющая эстетические и защитные функции.

Комплект поставки должен быть упакован в заводскую упаковку, предохраняющую изделие от механических повреждений и воздействия атмосферных осадков при транспортировке и хранении, за исключением технической документации, которую можно обернуть бумагой согласно ДСТУ 2191 (ГОСТ 16295).

Гарантийный срок хранения продукции у потребителя указывается в сопроводительной документации и начинается со дня отгрузки продукции (при соблюдении требований раздела 5 Технических условий).

Компания СКАНРОК, производитель материалов и комплектующих, используемых в КЕФСВОК, и производитель строительных работ по установке данной системы гарантируют ее соответствие техническим условиям при выполнении условий транспортировки, хранения, монтажа и эксплуатации.

Гарантийный срок на систему составляет не менее 7 лет со дня ввода в эксплуатацию при соблюдении потребителем правил эксплуатации системы.

Условия хранения

Условия хранения, а также погрузка и выгрузка продукции должны обеспечивать ее сохранность от механических повреждений, воздействия влаги и химически активных веществ.Для хранения продуктов должны быть оборудованы специальные площадки, а сами продукты должны располагаться на чистых поверхностях или в заводской таре и должны быть защищены от атмосферных воздействий.

Правила ухода и эксплуатации фасадной системы СКАНРОК

Для обеспечения комфортного микроклимата в помещениях в любое время года необходимо следить за тем, чтобы слой теплоизоляции оставался сухим. Для обеспечения надежной и эффективной работы утеплителя фасада, а также выполнения гарантийных обязательств производителя необходимо следить за исправностью желобов и водосточных труб здания.Не допускайте попадания воды на изоляционный слой. Необходимо своевременно заменять поврежденную плитку на плоскости фасада.

При необходимости поверхность лицевого слоя можно мыть щеткой вручную, при этом вода не должна попадать на теплоизоляционный слой.

Плановый осмотр технического состояния монтажного каркаса системы вентилируемого фасада, крепежа и фасадной плитки необходимо проводить каждые 4 года в течение всего периода эксплуатации. Осмотр проводится владельцем конструкции, при необходимости возможно привлечение технических специалистов СКАНРОК или его региональных представителей.Компания СКАНРОК контролирует работоспособность фасадной системы на протяжении всего гарантийного срока. В процессе мониторинга производится осмотр внешнего вида фасадной плитки, наличия на ней трещин и сколов, замеров ширины воздушного канала и отсутствия коррозии и других повреждений каркаса навесного вентилируемого фасада. проверил.

В процессе строительства и эксплуатации СТРОГО ЗАПРЕЩАЕТСЯ крепить какие-либо детали или устройства непосредственно к фасадной плитке или монтажной раме навесного вентилируемого фасада, если иное не согласовано и не одобрено представителями компании СКАНРОК.

Правила установки и замены фасадной плитки

Фасадная система СКАНРОК обладает прекрасными антивандальными свойствами, что подтверждено испытаниями плитки СКАНРОК на излом. Это обеспечивает максимально длительную и комфортную работу системы. Однако на этом преимущества вентилируемого фасада не заканчиваются, даже если фасадная плитка была повреждена, заменить ее довольно просто, независимо от того, одна это плитка или группа плиток. Вы всегда можете приобрести необходимое количество фасадной плитки СКАНРОК для замены поврежденных участков (для этого необходимо обратиться к менеджерам компании СКАНРОК, указать номер цвета плитки или отправить фото поврежденного фасада).Также будет практично, если вы сохраните остатки целой плитки для возможного ремонта.

Рисунок 1. Поврежденная стена

Рисунок 2. Демонтированный верхний ряд поврежденной плитки

Рисунок 3. Сжимающие антенны загнуты, поднять плитку

Фасадная плитка СКАНРОК навешивается на три соседние стойки с помощью специальных фигурных вырезов на стойках и фиксируются сдавливающими усиками. Для замены фасадной плитки необходимо:

Шаг 1. Сломать и вытащить верхний ряд поврежденной плитки (рис.2)

Шаг 2. Согните отжимные усики на стойках (рис. 2, 3)

Шаг 3. Чтобы освободить нижние поврежденные плитки, нужно приподнять их и потянуть на себя (рис. 3, 4)

Шаг 4. Последовательно сверху вниз разбирать поврежденный участок стены (рис. 5)

Шаг 5. Заменить поврежденные плитки целыми снизу вверх , закрепив их сдавленными усиками.

ВАЖНО: не допускать попадания строительного и прочего мусора в вентиляционный канал - это снижает эффективность вентилируемого фасада.

Рисунок 4. Поврежденную плитку снимаем, приподняв и потянув на себя

Рисунок 5. Удалили всю поврежденную плитку

Рисунок 6. Отремонтированная стена

Правила установки внешних фасадных элементов

При установке любых внешних элементов на уже смонтированный фасад необходимо учитывать, что их крепление к фасадной плитке или каркасу навесного вентилируемого фасада недопустимо. Крепежные элементы (анкеры, кронштейны, консоли) кондиционеров, спутниковые антенны, водосточные трубы, рекламные баннеры, декоративные заборы и ящики, другие устройства, механизмы, детали необходимо закладывать под слоем утеплителя, дополнительно изолируя их от стены здания.В качестве примера опишем схему установки внешнего кондиционера, монтаж остальных элементов внешнего фасада необходимо производить по аналогии.

1. Прежде всего, необходимо внимательно прочитать инструкцию по установке сплит-системы кондиционера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
