Какой саморез под дюбель | Как подобрать дюбель под саморез

Дюбель – это опорная часть крепежного изделия, которую используют для фиксации саморезов или других метизов. Дюбеля изготавливают из прочной пластмассы и металла. Дюбеля по своей конфигурации состоят из двух элементов – распорной части и фиксирующей.

Распорная часть дюбеля отвечает за плотность прилегания самореза к детали. При ввинчивании метиза пластмассовая часть расширяется, обеспечивая удержание саморезов в поверхности изделий. Дюбель играет защитную роль, предотвращая разрушение целостности материала. Дюбеля подбирают по размеру распорной части. Например, вы хотите повесить шкаф из ДСП. Для гарантированно прочного крепления нужно выбрать дюбель, распорная часть которого сможет захватить основание ДСП и обеспечить достаточное углубление в стену.  Когда вы вкручиваете саморез с дюбелем, пластмасса расширяется, имея ограничение со стороны стены.

Как правильно подбрать параметры дюбеля для самореза?

Только при правильном подходе можно гарантировать надежность крепежного соединения.

При расчете параметров во внимание берутся диаметр дюбеля, самого самореза и габариты изделия, которые вы намерены зафиксировать.

Если вы выберете большой дюбель, который в диаметре будет меньше самого самореза, пластиковая часть разрушится. Увеличенный диаметр, подобранный неправильно, станет причиной неплотного прилегания и ненадежной фиксации.

Для грамотного выбора дюбеля оцените параметра каждого крепежа. Больший размер дюбелей предполагает выносливость больших нагрузок. Ориентируйтесь на следующие значения:

  • 5-мм в диаметры дюбели предназначены для фиксирования несущественных нагрузок;
  • до 8 мм – это для крепления предметов средней нагрузки;
  • до 12 мм – предусмотрены большие нагрузки;
  • свыше 14 мм – можно крепить очень большие нагрузки.

Также при выборе дюбеля обязательно оцените плотность материала, на который приходится вся нагрузка.

Виды саморезов и выбор дюбелей под них

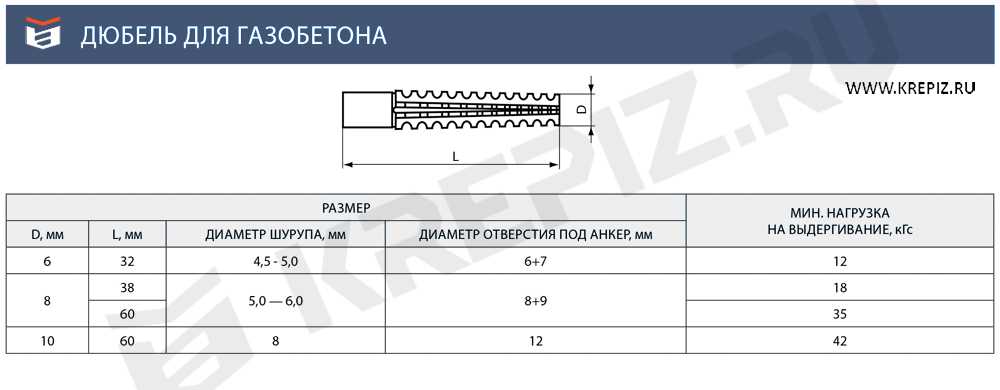

В продаже вы можете найти несколько разновидностей дюбелей из металла и пластмассы. Наиболее популярные виды:

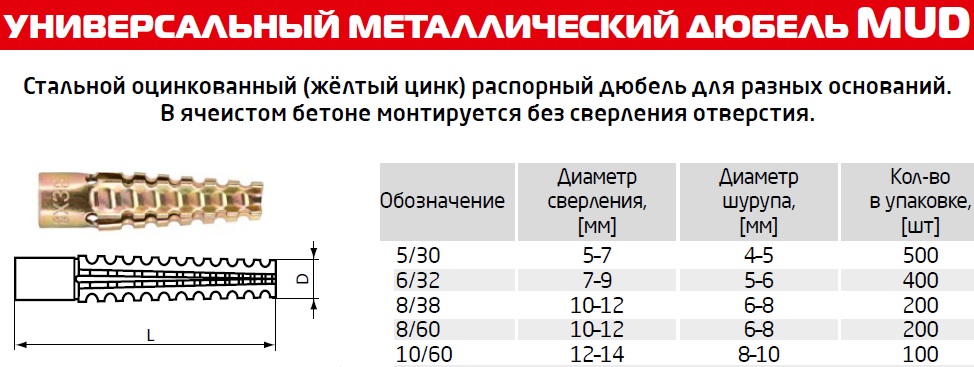

  • распорный дюбель. Его используют в бетонных основаниях, что удобно за счет наличия 2 или 3 распорок. Даже если бетон неоднородный, рыхлый, дюбель отлично выполнит свою функцию. Единственный недостаток  – такой вид крепежа подходит только для легких конструкций;

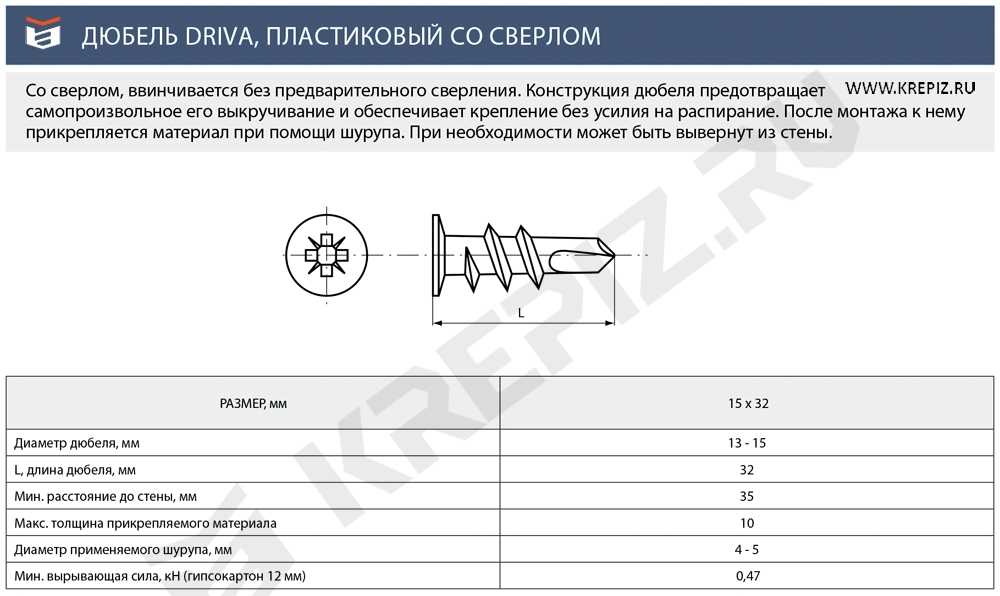

  • для гипсокартона. При работе с данным типом основания используются металлические дюбеля. Для их производства используют высококачественную сталь. Дюбель для гипсокартона применяют для небольших нагрузок;

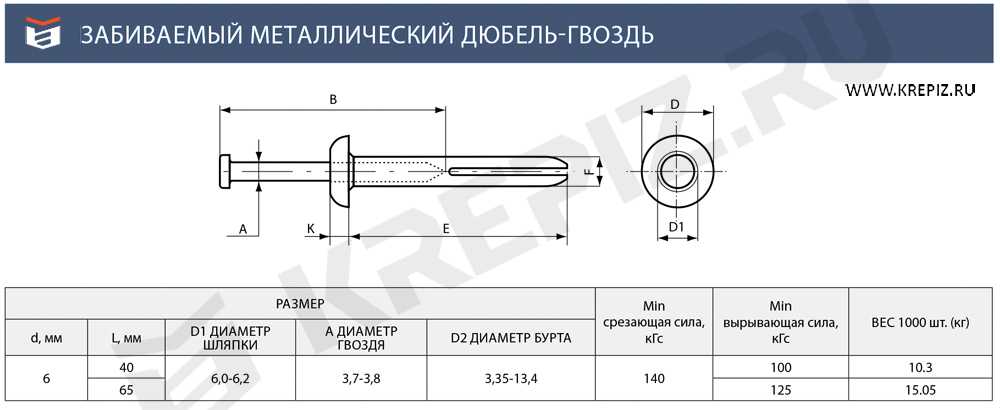

  • дюбель-гвоздь. По названию понятно, что конструкция включает наличие гвоздя. При ввинчивании самореза дюбель врезается в материал, обеспечивая надежное крепление. Чаще всего применятся для установки плинтусов или металлических профилей;
  • анкерный. Для изготовления используют только прочный металл. Готовое изделие имеет цилиндрическую форму. Гайка открывает распорки при ввинчивании в материал;
  • дюбель-бабочка. Это усовершенствованная конструкция с гайкой у основания. При вкручивании самореза распорки также упираются в грани изделия. Дюбель-бабочка предназначен для работы в неровных и рыхлых основаниях;
  • дюбель-грибок. Главное его назначение – крепление утеплителя на зданиях.

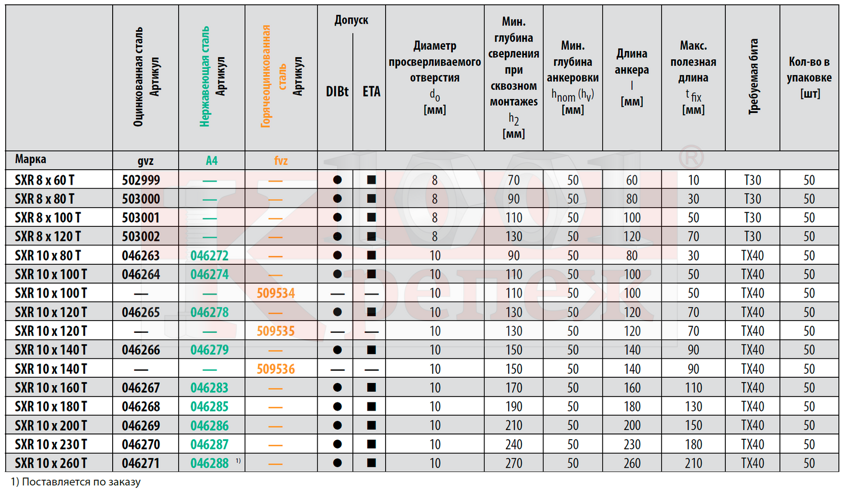

Чтобы правильно подобрать пару саморез-дюбель, воспользуйтесь специальной таблицей. С нее вы можете узнать параметры самореза под конкретный дюбель:

Как изготовить дюбель своими руками?

Если вам нужно вкрутить саморез, но под рукой не оказалось дюбеля, его можно сделать из подручных средств. Это не лучший вариант, но если другого выхода нет, то нужно проявить сообразительность. Один из вариантов самодельного дюбеля – мебельные шканты, которые в свое время активно применялись в мебельной индустрии.

Такая деталь может стать отличной заменой заводскому дюбелю. Шкант делается из сухой древесины. Например, у вас есть сломанный стул или столик. Сделайте дюбель таким образом, чтобы с одной стороны не было фаски. Это сторона будет использоваться для забивания в стену. Чтобы самодельный дюбель не отличался от заводского, в нем просверливают отверстие. Диаметр отверстия должен быть немного меньше резьбы метизы.

Еще один вариант альтернативного дюбеля – телевизионный кабель. Для этого вам понадобится лишь центральная жила. Здесь задача усложняется из-за необходимости создания насечек паяльником снаружи самодельного дюбеля. Это поможет избежать самораскручиваня крепежа. Это хороший способ, но затратный по времени и требует навыков работы с паяльником. С другой стороны, такой дюбель практически не отличить от заводского.

Большинство новичков сталкиваются с трудностями крепления дюбелей и саморезов из-за неоднородности стен. При неточном попадании получается отверстие увеличенного диаметра. Если же вы работаете в помещении с рыхлыми стенами, есть риски откалывания больших глыб.

Если вам знакома такая проблема, можно воспользоваться простым решением. Для этого намотайте на саморез проволоку. Ее диаметр определяется шагом резьбы шурупа. По сути, у вас получится дюбель из проволоки, который облегчит процесс ввинчивания и выкручивания. Чтобы он не проворачивался, сделайте небольшие грани на боковой части изделий.

Монтаж проволочного дюбеля имеет особенности. Для этого понадобится цементный раствор с добавлением гипса или других материалов. Им заполняют отверстие под крепеж, после чего вставляют саморез с дюбелем. После этого раствор застынет. Если возникли трудности с установкой метиза в отверстие, воспользуйтесь молотком. Нагружать метиз можно только после полного застывания цемента. В противном случае не исключены сдвиги крепежа, из-за которых сложно будет говорить о надежности крепления. Независимо от варианта самодельного дюбеля, для дополнительного усиления можно воспользоваться жидкими гвоздями.




Как подобрать шуруп к дюбелю: таблица соответствия размеров

Время прочтения статьи: 15 минут

Автор статьи:

Одним из наиболее распространенных видов сложносоставного крепежа является комбинация дюбель-шуруп. Она применяется для крепления различных деталей, предметов, элементов конструкций к поверхностям твердых строительных материалов — бетона, кирпича, стеновых блоков, природного камня. Узел крепления состоит из двух элементов — пластикового или металлического дюбеля, который вставляется в заранее просверленное в основании отверстие, и шурупа, вкручиваемого в дюбель. При вкручивании шурупа происходит распирание боковин дюбеля, возникает сила трения между его наружной поверхностью и поверхностью стенок отверстия. В результате крепеж надежно удерживается в отверстии, выдерживая значительные эксплуатационные нагрузки.

Правильное использование этого способа крепления позволяет получать надежные соединения с большим сроком службы. Одно из главных условий состоит в правильном подборе элементов крепежа, которые должны быть совместимы друг с другом и подходить под конкретные условия использования. Например, перед выполнением работ нужно определиться какой шуруп использовать для дюбеля 8 мм, под дюбель 6 мм или под другой используемый типоразмер.

Материал изготовления дюбелей

Большинство дюбелей сейчас изготавливается из полимерных материалов. Это объясняется их низкой стоимостью и достаточно хорошими эксплуатационными качествами.

Основными материалами для производства дюбелей являются:

  • Полиэтилен. Материал легко деформируется, не разрушаясь при этом. Характеризуется малым весом и повышенной химической стойкостью. Выдерживает отрицательные температуры до −40 °C. Минус полиэтилена состоит в том, что со временем он растрескивается и теряет эксплуатационные качества.
  • Полипропилен. Отличается значительной твердостью, устойчивостью к износу и повышенным температурам. Из-за слабой морозостойкости материала применение фиксаторов из полипропилена ограничено установкой внутри помещений. При эксплуатации пробки могут растрескиваться, особенно при воздействии температурных перепадов.
  • Полиамид (нейлон). Пластик с повышенной устойчивостью к износу и механическим воздействиям. Наиболее распространенный материал для изготовления дюбелей. Фиксаторы из нейлона отличаются прочностью и служат дольше по сравнению с крепежом из других видов пластика.

Помимо пластика, дюбели делают и из металла. В том числе выпускают крепеж из оцинкованной углеродистой стали, нержавейки, латуни. Металлический дюбельный крепеж отличается более высокой прочностью и жесткостью, что позволяет выдерживать повышенные эксплуатационные нагрузки. Однако металл уступает пластику в способности к деформации без разрушения. Кроме того, металлические дюбели стоят существенно дороже.

Как выбрать дюбель правильно

Чтобы определить, какой дюбель выбрать под 8 шуруп, необходимо учитывать не только размерные характеристики крепежа, но и его конструкцию, которая определяет область применения крепежа. Выпускаются разные типы дюбельных элементов по конструкции.

Основными можно назвать следующие виды дюбелей:

  • Полипропиленовый универсальный. При вкручивании шурупа дюбельный материал наматывается на него. Хорошо подходит для работы с разными материалами, включая кирпич, бетон, натуральный камень.
  • Распорный универсальный. Тоже производится из полипропилена. Имеет распорки, которые раздвигаются при вкручивании шурупа, удерживая деталь внутри отверстия.
  • Нейлоновый. Подходит для работы с любыми материалами. Надежно удерживается в отверстии при помощи специальных распорных усиков.

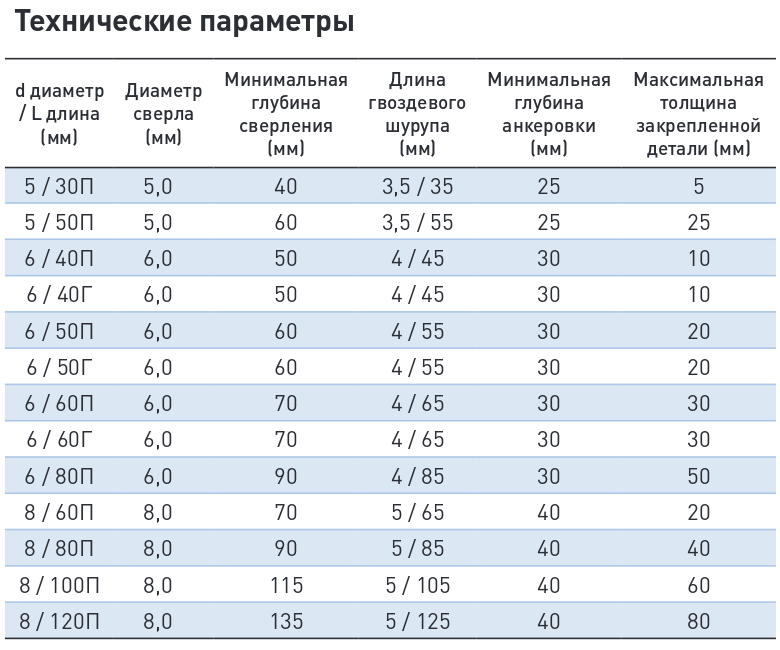

  • Дюбель-гвоздь. Пробка из полирпилена или нейлона со стальным забивным гвоздем. Позволяет быстро выполнять крепление профильных элементов, обрешеток, листовых, плитных материалов.
  • Для гипсокартона. Может изготавливаться из пластика или из металла. Металлические элементы не требуют предварительного сверления для установки.
  • Дюбель-бабочка. Также применяется для монтажа в гипсокартон и разные пустотелые материалы.
  • Дюбель-зонтик (грибок). Имеет круглую шляпку значительного диаметра с перфорацией. Применяется для обшивки стен теплоизоляционными материалами — пенополистиролом, минеральной ватой и т. д.
  • Юстировочный. Применяется для монтажа конструкций обрешетки. Конструкция крепежного элемента предусматривает возможность юстировки — регулировки высоты крепления относительно поверхности основы.

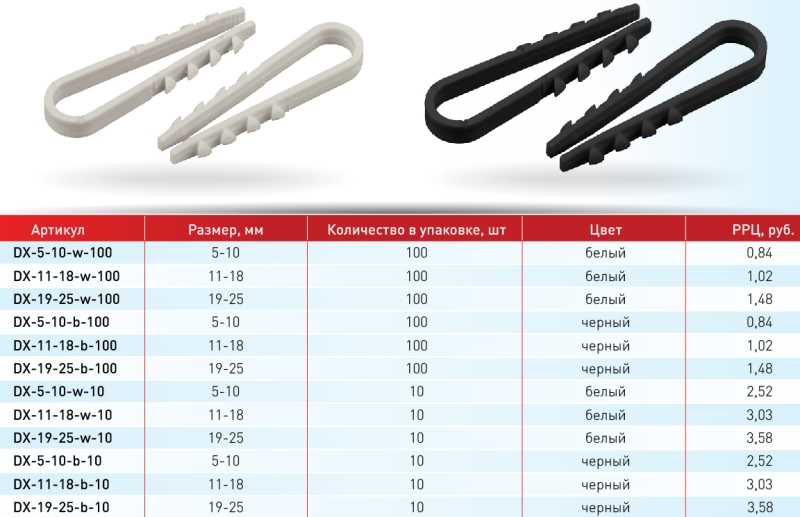

  • Дюбель-хомут. Изготавливается из нейлона, в форме петли с удлиненными ножками, которые вставляются в монтажное отверстие. Используется для открытой прокладки кабеля по поверхности стены или плиты перекрытия.

При комплектации монтажного узла необходимо подобрать диаметр и длину как дюбеля, так и самореза, а также глубину просверливаемого отверстия. В первую очередь подбирается дюбель по диаметру и длине. Чем больше размер детали, тем большую нагрузку выдерживает крепеж. При небольших нагрузках можно использовать фиксаторы малых диаметров — 4 мм и 5 мм. Дюбели диаметром 6 мм, 8 мм подходят для средних нагрузок, диаметром 1 мм и 12 мм можно использовать при значительных эксплуатационных нагрузках. Для сильно нагруженных монтажных узлов применяют дюбельные элементы диаметром 14 мм и 16 мм.

Кроме этого, нужно выбрать, каким сверлом сверлить монтажное отверстие. Сверло подбирается в соответствии с типоразмером дюбеля — их номера должны совпадать. Важно, чтобы пробка достаточно туго погружалась в отверстие, дабы обеспечить надежность крепления, исключить прокручивание и выпадение дюбеля. При выполнении отверстий большого диаметра в бетоне, кирпиче и других материалах рекомендуется первоначально работать сверлом меньшего диаметра с ударным режимом. После этого отверстие рассверливается до нужного диаметра сверлом штатного размера без ударного режима.

Основные виды саморезов

Самыми распространенными типами саморезов считаются резьбоформирующие и резьбонарезающие винты. Данные типы крепежных деталей позволяют самостоятельно нарезать или формировать резьбу в определенных типах материала.

У самосверлящих винтов, в дополнение к метчику-канавке в ведущих резьбах, имеется также предварительный сверлильный рифленый наконечник, который очень похож на наконечник сверла. Эти винты сочетают в себе захватывающее действие и саму установку крепежа только в одном приводном движении (вместо отдельных движений сверления, нарезания резьбы и установки). Поэтому они очень эффективны в различных приложениях с твердым основанием: от сборочных линий до кровли. В нашем магазине на такие винты цена очень привлекательна.

Резьбоформирующие

Их можно использовать в пластмассах или материалах, которые деформируются по мере вхождения винта. Если нужно, чтобы материал оставался плотным, рекомендуется применять резьбообразующие винты.

Но нельзя затягивать винт слишком сильно. Это может привести к разрыву материала, если надавить излишне сильно. Резьбообразующие саморезы — один из лучших видов крепежа, подходящий к любому материалу, который нужно закрепить.

Резьбонарезающие

Еще один тип саморезов, который позволит надежно скрепить между собой нужные детали. Можно смело использовать их как с деревянными, так и с металлическими изделиями. Хотя они отлично подходят для использования в промышленной и строительной отрасли, все же есть один недочет: резьба может оборваться при попытке разобрать застежку. Если такая ситуация случиться, необходимо применить немного большие по размеру саморезы, чтобы снова собрать изделие.

Саморезы с овальной головкой

Для законченного внешнего вида, который уменьшает вероятность зацепления за другой материал, эти винты плотно вписываются в потайные отверстия и имеют куполообразную головку. Изготовленные из нержавеющей стали, они устойчивы к коррозии во влажных и промывочных средах, а также не разрушаются от химических веществ. Нержавеющий крепеж купить с доставкой в нашем интернет-магазине «Первый крепеж» очень легко.

Саморезы проделывают собственные резьбы при затягивании, что позволяет проделывать пилотное отверстие и закреплять металл за один шаг. Все изделия должны соответствовать стандарту ISO 7051 — международному стандарту размеров крепежных деталей.

Резьбообразующие винты из нержавеющей стали для тонкого пластика

Саморезы из нержавеющей стали обладают хорошей химической стойкостью и могут быть слегка магнитными. Они имеют круглый хвостовик и более резко изогнутую резьбу, чем другие резьбообразующие винты. Поэтому требуют меньшего крутящего момента и снижают риск растрескивания тонким материалов, таких как пластик. Привод позволяет применять дополнительную силу с меньшим проскальзыванием или повреждением углубления. Длина измеряется из-под головы.

Классификация шурупов

Ключевое значение для формирования надежного и устойчивого соединения имеет правильный подбор шурупа. Для монтажа, как правило, используются шурупы или саморезы с потайной, полупотайной головкой. Реже применяют метизы с полукруглой или шестигранной головкой. Вид головки подбирается исходя из типа и конструктивных особенностей деталей, закрепляемых на поверхности основания. Ключевым параметром при выборе является диаметр шурупа, который подбирается в зависимости от диаметра дюбельного элемента. Если выбрать метиз меньшего размера, он не сможет достаточно распереть дюбель при вкручивании, что не позволит создать надежно соединение. Слишком толстый саморез просто не получится вкрутить.

Подбор диметров выполняется следующим образом:

  • Для дюбельного элемента 4 мм — шуруп 2 мм.
  • Под дюбель 5 мм — саморез от 2 мм до 3 мм.
  • Под дюбель 6 мм — саморез от 3,5 мм до 4,5 мм.
  • В дюбель 8 мм принимают шуруп от 4,5 мм до 5,5 мм.
  • В дюбель 10 нужен шуруп от 5,5 мм до 6,5 мм.
  • Под дюбель 12 мм — шуруп от 6,5 мм до 8,5 мм.
  • Для дюбелей 14 мм подбирается саморез диаметром от 0,5 мм до 10,5 мм.
  • Для дюбельных элементов диаметром 16 мм используются саморезы диаметром от 10,5 мм до 12,5 мм.

Важно подобрать длину устанавливаемого самореза. При вкручивании недостаточно длинного метиза дюбель не будет раскрыт полностью. В результате он не зафиксируется надежно в монтажном отверстии, будет проворачиваться. В этом случае соединение не будет надежным и не выдержит эксплуатационных нагрузок. Для правильного подбора размера необходимо взять длину устанавливаемого дюбеля и прибавить к ней толщину прикрепляемой детали. В результате получается минимально необходимая длина шурупа. Она может быть и больше, однако в этом случае важно просверлить отверстие на соответствующую глубину. Необходимо учитывать ограничения по толщине прикрепляемых деталей в зависимости. При выполнении монтажа на плотном основании этот размер не должен быть более 60% от длины дюбеля. При работе по рыхлым основаниям ограничение составляет 35%.

Использование саморезов с пластиком и деревом

Обычные саморезы подходят для использования с большинством пластмасс. Но могут быть винты для пластика, которые имеют более заостренные нити витков, что дополнительно увеличивает сопротивление. Они могут обнажаться в пластиках низкой плотности.

Резьбообразующие винты активно используются в пластиковых корпусах. Это саморезы, которые не режут резьбу острым концом. Но они проталкивают нити внутрь, деформируя материал. Таким образом, жизненно важно использовать резьбообразующие винты в более эластичных материалах, таких как пластик.

При работах с деревом, крайне желательно проделать пробное отверстие в лиственных породах. Это позволит ограничить расщепление, которое может возникнуть из-за разрушений, вызванных внутри древесины. Если использовать саморезы в древесине, нужно убедиться, что учитываются особенности использованного крепежа. Лучше применять типы крепежных деталей, которые устойчивы к коррозии, например, нержавеющую сталь. Древесина со временем впитывает влагу, и саморезы могут заржаветь.

В магазине «Первый крепеж» вы сможете купить шурупы оптом, цена будет очень выгодной. У нас вы найдете лучший выбор саморезов с дюбелями для любых целей. А так же Наши консультанты при необходимости сориентируют вас по ценам, расскажут об особенностях интересующего товара, ответят на любые вопросы. Звоните по бесплатному телефону 8-800-201-81-96, чтобы уточнить детали.

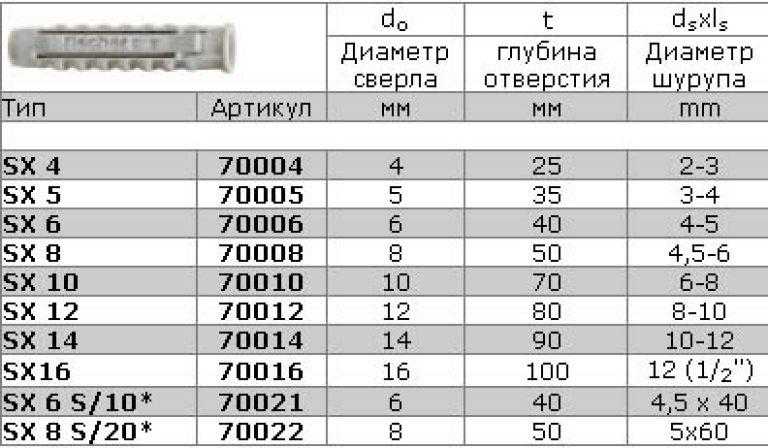

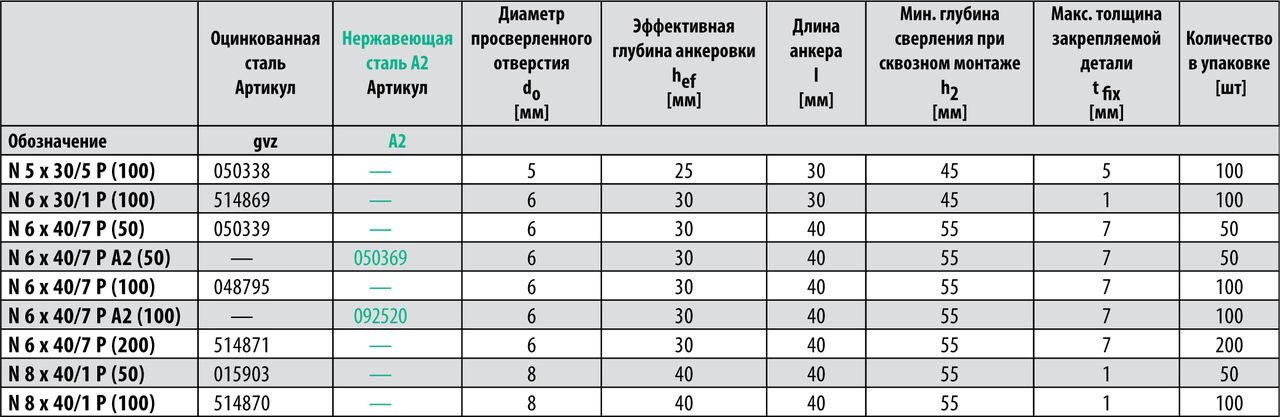

Таблица подбора дюбеля

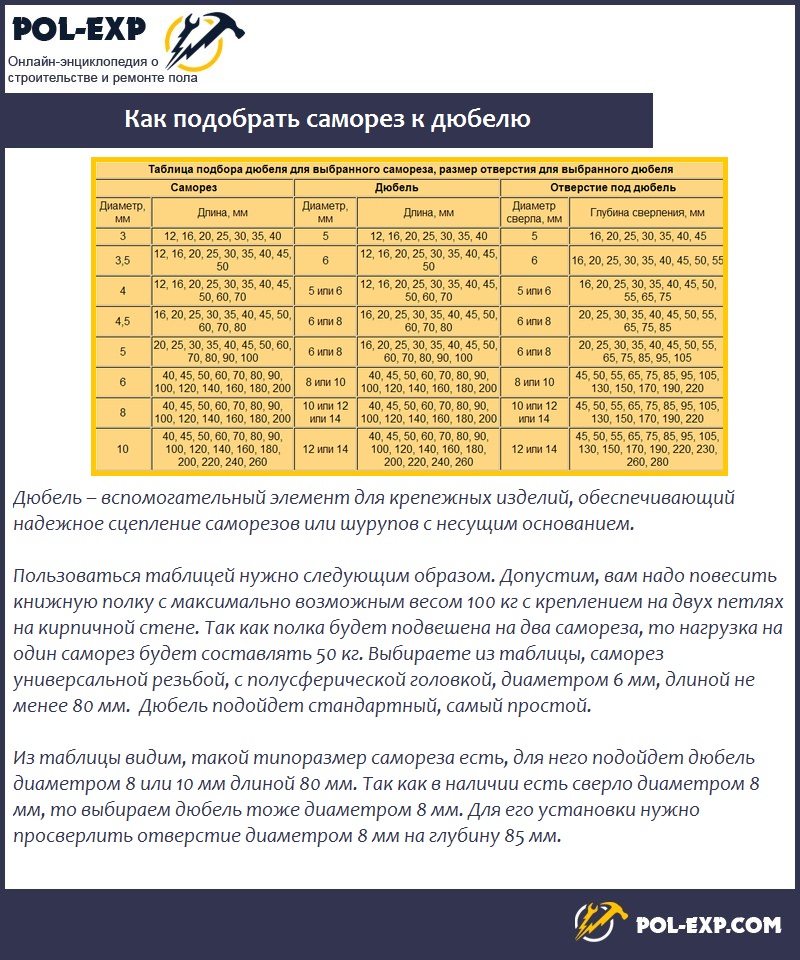

Правильно подобрать шуруп к дюбелю определенных размеров, определить необходимые параметры монтажного отверстия поможет специальная таблица.

Размеры шурупаРазмеры дюбеляРазмеры отверстия
Диаметр, ммДлина, ммДиаметр, ммДлина, ммДиаметр сверла, ммГлубина сверления, мм
312, 16, 20, 25, 30, 35, 40512, 16, 20, 25, 30, 35, 40516, 20, 25, 30, 35, 40, 45
3,512, 16, 20, 25, 30, 35, 40, 45, 50612, 16, 20, 25, 30, 35, 40, 45, 50616, 20, 25, 30, 35, 40, 45, 50, 55
412, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 612, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 616, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,516, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
520, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
640, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1045, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
840, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280
