Haas HS-1RP HE Горизонтальный обрабатывающий центр Б/у оборудование

Описание
Детальная информация
Об этом продавце

Горизонтальный фрезерный центр HAAS HS-1RP HE был построен в 2002 году в США. Станок работает по четырем осям. Скорость его вращения достигает 7500 об / мин, а нагрузка на стол составляет 270 кг.

Технические параметры обрабатывающего центра HAAS HS-1RP HE

– размеры стола (длина х ширина): 406 х 406 мм
– нагрузка на стол: 270 кг
– ось X: 610 мм
– Ось Y: 508 мм
– Ось Z: 559 мм
– диапазон скорости вращения шпинделя: 0-7500 об / мин.

– мощность двигателя шпинделя: 22 кВт
– основное электрическое соединение: 3 x 400 В, 50/60 Гц
– габариты станка (длина x глубина x высота): 3680 x 3580 x 2820 мм
– масса фрезерного станка с ЧПУ HAAS HS-1RP HE: 7300 кг

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Продольный ход X	610 mm
Поперечный ход Y	508 mm
Вертикальный ход Z	559 mm
Поворотный стол (4-ая ось)	нет
ЧПУ
Длина стола	406 mm
Ширина стола	406 mm
Макс. вес обраб. детали	270 kg
Тип шпинделя
Макс. скорость шпинделя	7500 rpm
Мощность привода шпинделя	22 kW
——————-
Длина х ширина х высота	3680,0 × 3580,0 × 2820,0
Вес	7300 kg
Часы наработки
Часы включения
Состояние	в хорошем состоянии
Маркировка CE	———
Статус

Тип клиента	Перекупщик
Активный с	2010
Предложения онлайн	296
Последняя активность	13 декабря 2022 г.

Описание

Технические параметры обрабатывающего центра HAAS HS-1RP HE

– размеры стола (длина х ширина): 406 х 406 мм
– нагрузка на стол: 270 кг
– ось X: 610 мм
– Ось Y: 508 мм
– Ось Z: 559 мм
– диапазон скорости вращения шпинделя: 0-7500 об / мин.
– мощность двигателя шпинделя: 22 кВт

– основное электрическое соединение: 3 x 400 В, 50/60 Гц
– габариты станка (длина x глубина x высота): 3680 x 3580 x 2820 мм
– масса фрезерного станка с ЧПУ HAAS HS-1RP HE: 7300 кг

Детальная информация

Продольный ход X	610 mm
Поперечный ход Y	508 mm
Вертикальный ход Z	559 mm
Поворотный стол (4-ая ось)	нет
ЧПУ
Длина стола	406 mm
Ширина стола	406 mm
Макс. вес обраб. детали	270 kg
Тип шпинделя
Макс. скорость шпинделя	7500 rpm
Мощность привода шпинделя	22 kW
——————-
Длина х ширина х высота	3680,0 × 3580,0 × 2820,0
Вес	7300 kg
Часы наработки
Часы включения
Состояние	в хорошем состоянии
Маркировка CE	———
Статус

Об этом продавце

Тип клиента	Перекупщик
Активный с	2010
Предложения онлайн	296
Последняя активность	13 декабря 2022 г.

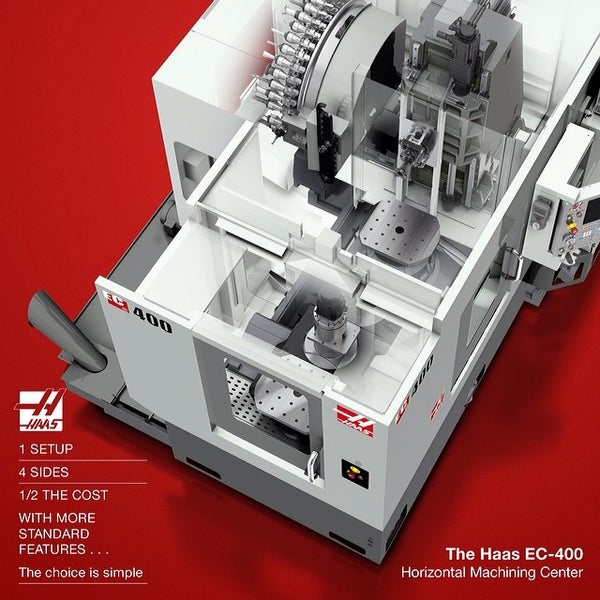

HAAS EC-400 | Abplanalp Baltic

/ Haas

Этот совершенно новый центр EC-400 сконструирован для больших объемов производства и безлюдной технологии работы. Он быстрее, компактнее, обеспечивает повышенную жесткость и больше возможностей, чем любые предыдущие модели. Отличается увеличенной рабочей зоной, повышенной скоростью форсированных перемещений, полной индексацией спутников по 4-ой оси и гораздо более эффективной системой удаления стружки. В целях удлинения производственных циклов и автоматической работы без какого-либо контроля со стороны персонала доступны парк спутников на 6 позиций и устройство смены инструмента большой емкости. ПРИМЕЧАНИЕ: Для использования парка спутников требуется дополнительное устройство смены инструмента боковой установки 50+1 или 100+1.

Стандартное устройство смены инструмента на 30+1 гнездо, также доступны варианты на 50+1 или 100+1 гнезд
Встроенное устройство автоматической смены спутников с 400 мм спутниками
Полная индексация по 4-й оси
Доступен парк спутников на 6 позиций
Сделано в США

Be the first to review this product

Настроить

Заказать

Описание

ХОДЫ
Ось X	559 mm
Ось Y	635 mm
Ось Z	559 mm
SPINDLE
Максимальная мощность	22. 4 kW
Максимальная скорость	8100 rpm
Максимальный крутящий момент	122.0 Nm @ 2000 rpm
Система привода	Inline Direct-Drive
Конус	CT or BT 40
Смазывание подшипников	Air / Oil Injection
Охлаждение	Air Cooled
INTEGRATED 4TH AXIS (B AXIS)
Время оборота на 90° (полная 4-я ось)	3.0 s
Максимальный вес на платформе	400.0 kg
Крутящий момент (постоянный)	575 Nm
Люфт	30 arc-sec
Передаточное число	4,417361
Минимальное разрешение	0.001 °
Точность индексации	± 15 arc-sec
Воспроизводимость	10 arc-sec
Ускоренные перемещения по оси B	150 °/sec
PALLET CHANGER
Количество палет	2
Длина спутника	400 mm
Ширина спутника	400 mm
Максимальная нагрузка спутника	400. 0 kg
Время смены спутников	15 s
FEEDRATES
Резание на максимальную глубину	21.2 m/min
Ускоренные перемещения по оси X	35.6 m/min
Ускоренные перемещения по оси Y	35.6 m/min
Быстрые перемещения по оси Z	35.6 m/min
AXIS MOTORS
Максимальное осевое усилие вдоль оси X	15035 N
Максимальное осевое усилие по оси Y	12500 N
Максимальное осевое усилие вдоль оси Z	15035 N
ОБЩИЕ СВЕДЕНИЯ
Объем СОЖ	360 L
TOOL CHANGER
Тип	SMTC
Емкость	30+1
Максимальный диаметр инструмента (полный)	64 mm
Максимальный диаметр инструмента (с пустыми соседними ячейками)	127 mm
Максимальная длина инструмента (от мерной линии)	305 mm
Максимальный вес инструмента	5. 4 kg
От инструмента до инструмента (среднее)	2.8 s
Время от стружки до стружки (среднее)	3.6 s
AIR REQUIREMENTS
Требуемое количество сжатого воздуха	255 L/min @ 6.9 bar
Встроенный воздушный шланг	1/2 in
Муфта (пневматическая)	1/2 in
Минимальное давление воздуха	6.9 bar
ELECTRICAL SPECIFICATION
Скорость вращения шпинделя	8100 rpm
Система привода	Inline Direct-Drive
Мощность, передаваемая шпинделем	22.4 kW
Напряжение переменного тока на входе (трехфазный): низкое	220 VAC
Полная нагрузка, амперы (трехфазный): минимальная	70 A
Input AC Voltage (3 Phase) – High*	440 VAC
Full Load Amps (3 Phase) – High*	35 A
DIMENSIONS – SHIPPING
Спутник для внутренних перевозок	513 cm x 254 cm x 284 cm
Экспортная тара	447 cm x 234 cm x 257 cm
Масса	7947. 0 kg

Подробная информация

Подробная информация
SKU	HAAS EC-400
Производитель	Haas
Тип станка	Горизонтальная обработка
Промышленность	Машиностроение, Производство инструментов
Перемещение оси X	559
Перемещение оси Y	635
Перемещение оси Z	559

Пул поддонов 6+1

6+1 паллетный пул

ТОЛЬКО ДЛЯ ЮАНЕЙ

Крупносерийное производство, автоматическая работа

6+1 Станции
400 мм Размер поддона

* Доступен для заказа только с новым EC-400.

Обзор
Детали
Отправить информацию

Наш парк паллет из 6+1 для станка EC-400 идеально подходит для крупносерийного производства или обработки с большим количеством/малым объемом. Поддоны могут планироваться индивидуально в соответствии с требованиями приоритета и последовательности, что позволяет обрабатывать высокоприоритетные детали в первую очередь или размещать их чаще. Готовые поддоны автоматически возвращаются в место хранения или могут быть последовательно доставлены на защищенную станцию оператора для немедленной разгрузки и повторной загрузки.

ПРИМЕЧАНИЕ : Требуется дополнительное устройство смены инструмента бокового монтажа на 50+1 или 100+1. Пул поддонов должен быть закреплен для правильной работы. Недоступно для полевой установки.

Рабочий конверт: диаметр 22 дюйма, высота 25 дюймов (558 x 635 мм)
6+1 поддон (6 мест хранения + 1 обрабатывающая станция)
500 фунтов (227 кг) макс. полезная нагрузка на поддон (заготовка + заготовка)
Полностью интегрированное решение для производства без освещения
Простой в использовании интерфейс планирования в системе управления Haas
Специализированная станция загрузки/разгрузки
Необходимо заказывать вместе с машиной

Обзор группы поддонов EC-400

Опция группы поддонов, доступная на горизонтальных обрабатывающих центрах Haas серии EC, предназначена для крупносерийного производства и работы в автоматическом режиме. Это производственное решение также отлично подходит для обработки деталей с большим ассортиментом и малым объемом, поскольку пользователь может назначить конкретную программу обработки деталей для каждого поддона. Каждый раз, когда эта паллета перемещается в зону обработки, система управления автоматически вызывает назначенную программу обработки детали.

Технические характеристики группы поддонов

	ДЮЙМ	МЕТРИЧЕСКАЯ
Количество станций	6 + 1	6 + 1
Количество поддонов (включая 2 поддона от машины)	7	7
Длина поддона	15,7 дюйма	400 мм
Ширина поддона	15,7 дюйма	400 мм
Максимальная нагрузка на поддон	500 фунтов	226,8 кг
Максимальный диаметр детали (зажим + заготовка)	22,0 дюйма	559 мм
Максимальная высота детали (зажим + заготовка)	35,0 в	889 мм

Табличка для поддонов

Интерфейс таблицы расписания поддонов

Упрощенная таблица расписания поддонов (PST) управляет функциями планирования поддонов на специальном экране. Поддоны могут планироваться индивидуально в соответствии с требованиями приоритета и последовательности.

Каждый поддон обозначается номером (от 1 до 6), а каждое место хранения в пуле поддонов и машине обозначается буквой (от A до H). Места хранения не меняются, но идентификационные номера поддонов меняются, поэтому вы можете быстро увидеть, где находится любой поддон в любое время. Полупрозрачные цифры указывают место назначения поддона, когда пул поддонов находится в движении.
Столбец ЗАГРУЗКА указывает запланированный приоритет каждого поддона. Запланируйте поддоны, нажав кнопку Расписание поддонов на станции загрузки в пуле поддонов, нажав клавишу F2, когда нужный поддон выделен на PST, или просто введя номер в столбце ЗАГРУЗКА ПОРЯДОК для этого поддона.
Выделите столбец НАЗВАНИЕ ПРОГРАММЫ для поддона и нажмите ENTER, чтобы перейти к списку программ и выбрать, какую программу запускать каждый раз, когда этот поддон загружается в машину.
Функциональные клавиши One-Touch из PST упрощают выполнение обычных задач при управлении машиной.
- Нажмите ALTER, чтобы загрузить выделенный поддон в машину и активировать назначенную ему программу.
- Нажмите INSERT, чтобы запустить активную программу. Эта кнопка запускает цикл в «Режиме поддонов». Режим поддона интерпретирует код M199 как: «загрузить следующий запланированный поддон и запустить назначенную ему программу» (см. ниже).
- Нажмите F2, чтобы запланировать выделенный поддон.
- Нажмите F3, чтобы отправить поддон на станции загрузки (полка A) на пустую станцию в пуле поддонов.
- Нажмите F4, чтобы доставить выделенный поддон на станцию загрузки (полка A).

Мы разработали новый M-код для использования с автоматическими устройствами смены паллет. M199 обычно используется в конце программы. Когда программа запускается нажатием [CYCLE START] в режиме памяти, M199 действует точно так же, как M30 (конец программы и сброс). Но если программа запускается нажатием [INSERT] во время отображения Таблицы расписания поддонов (РЕЖИМ ПОДДОНА), M199 подаст команду на смену поддона для загрузки следующего запланированного поддона, а затем запустит программу, связанную с этим поддоном. Это позволяет пользователю начать обработку на любом поддоне, даже в середине программы, и продолжать непрерывную обработку, пока поддоны запланированы.

«В первую очередь мы являемся мастерской, но у нас также есть собственная линейка продуктов, что делает нас особенными. У нас был клиент, у которого был большой спрос на детали, поэтому мы купили EC-400. Я увидел доступный пул поддонов 6 + 1, и это было легко. Машина работала без остановок, без рывков. Мы загружали все 7 поддонов ночью, когда наши работники уходили домой на день, и он работал всю ночь. Наш парк поддонов помог нам опередить график и позволил нам взять на себя больше работы. Наш EC-400, вероятно, сэкономил около 25% времени работы. У нас есть 15 000 об/мин, более высокие скорости подачи и скорости, гораздо более быстрая смена инструмента, отличное качество обработки, очень хорошая точность и повторяемость без проблем».

– Стив Филлипс , президент

Все цены и технические характеристики могут быть изменены без предварительного уведомления. В стоимость не входят фрахт, такелаж, государственные и местные налоги, сборы поставщика за установку и установленные дилером аксессуары. Не несет ответственности за опечатки или опечатки. Машины показаны с дополнительным оборудованием. Реальный внешний вид продукта может отличаться.
