Станок CTX 510 ecoline DMG Mori в Санкт-Петербурге

  1. Металлообработка
  2. Наши станки
  3. Станок CTX 510 ecoline

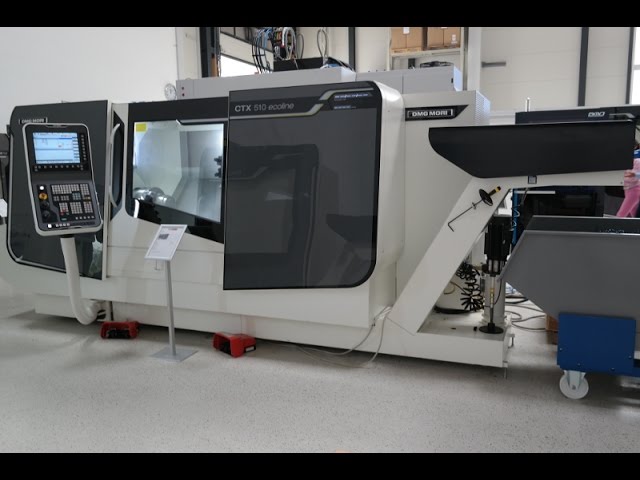

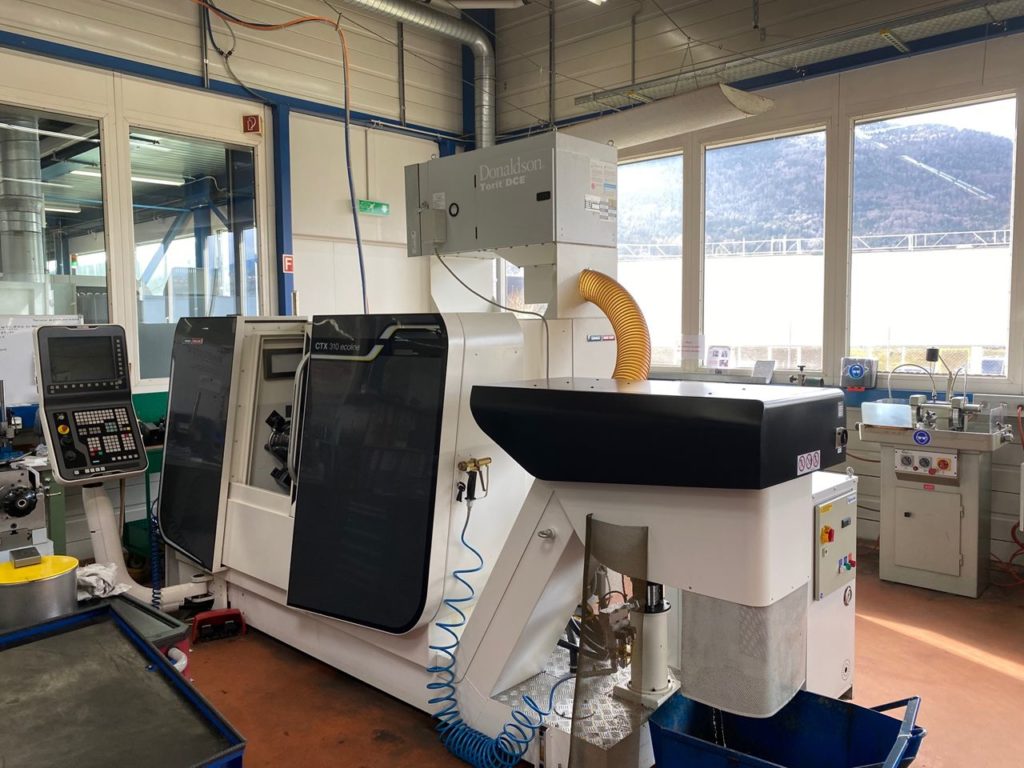

Станок CTX 510 ecoline

Технические данные

Применение

Система управления

Скачать

Универсальный токарный станок с оптимизированной скоростью хода.

Данная модель имеет высокую производительность, проста в управлении и пригодна для решения широкого спектра задач – все это вместе отвечает требованиям, предъявляемым современному оборудованию. Продуманный дизайн обеспечивает хороший обзор для оператора. Улучшенные характеристики достигаются за счет револьверной технологии со встроенным сервоприводом и скоростью хода до 30 м/мин.

Основные параметры станка CTX 510 ecoline

Высокую эффективность оборудования обеспечивают следующие преимущества:

  • высокодинамичный шпиндель, чей крутящий момент достигает 166,5 Нм;
  • револьверная головка с периодичностью смены инструмента до 1,4 сек;
  • ускоренный ход по всем осям до 30 м/мин;
  • задняя бабка, чьи перемещения регулируются автоматически;
  • максимально большой диаметр для прохода прутка;
  • система управления DMG MORI SLIMline® с современным пользовательским интерфейсом, операционной системой Operate 4.5 на базе платформы SIEMENS 840D solutionline;
  • возможность управления в формате 3D;
  • система авторизации DMG MORI SMARTkey®, открывающая доступ к настройкам оборудования в зависимости от квалификации пользователя;
  • мгновенный доступ к сервисным пакетам посредством технологии DMG MORI Netservice.

Технические данные CTX 510 ecoline

Рабочая зона

Наибольший диаметр устанавливаемой детали 680 мм
Наибольший диаметр устанавливаемой детали по поперечным салазкам суппорта 465 мм
Диаметр обточки, максимальный 465 мм
Быстрый ход (X) 300 мм
Продольное перемещение (Z) 1 050 мм
Быстрый ход (X/Z) 30 / 30 м/мин

Главный шпиндель

Шпиндельная головка (плоский фланец) 220h5 мм
Прохождение прутка 76/90 мм
Диаметр шпинделя в передней опоре 140 мм
Зажимной патрон 250 мм
Мощность привода (40/100% цикла нагрузки) 33/22 kW (AC)
Момент, максимальный (40/100% цикла нагрузки) 630/420 Нм
Максимальный диапазон скорости 3 250 об/мин

Держатели инструмента

Количество позиций инструмента 12
Станции приводных инструментов 12
Диаметр хвостовика (DIN 69880) 40 мм
Характеристики привода (40 % цикла нагрузки), 4000 об/мин 8,4 кВт
Момент, максимальный (40% цикла нагрузки) 20 Нм
Максимальная скорость 4 000 об/мин

Задняя бабка

Ход задней бабки (автоматически проходимая)
850 мм
Центральный кернер 5 МТ
Максимальная мощность задней бабки 1 200 daN

Направляющие

Шариковинтовые передачи по осям X/Z (D × P) 40×10 мм

Масса

Станок без транспортера стружки 7 500 кг
Масса станка с транспортером стружки 8 100 кг

Опции \&

Coolant spray gun with 5 bar
Y-axis ±60 mm –
Multiple clamping pressure for the main spindle –
Tool measuring device in the work area, manually swivelled –
Hydraulic hollow clamping device
–
MAPPS IV from MITSUBISHI –
Automatic front door –
Туманоуловитель для масла и эмульсии –
Collet chucks –
8 additional M-functions for SIEMENS –
Three-jaw chuck –
Collets –
Set of hard or soft jaws –
ECOLINE Clamping-Kit –
Hollow clamping cylinder with 90 mm bar capacity –
Hollow clamping cylinder with 65 mm bar capacity –
Steady rest for precise shaft machining up to –
DMG Powertools (DMG Service Agent ECOLINE, DMG MORI Messenger) –
Hydraulic steady rest with clamping range of 20 – 165 mm –

Система управления

15” DMG MORI SLIMline® с Operate 4. 5 SIEMENS 840D solutionline



Применение CTX 510 ecoline

Машиностроение

DMG MORI SLIMline – это усовершенствованная система контроля и управления, оснащенная продуманным интерфейсом для максимального удобства пользователя. Подходит для тех, кто предпочитает высокое качество и многофункциональность. Такая технология с Operate 4.5 на SIEMENS 840D solutionline подходит для программирования цикличных алгоритмов, G-программирования и т.д. Устройство имеет привлекательный дизайн и надежное защитное покрытие. Практично расположенные клавиши, удобное меню и большой экран с высоким разрешением значительно облегчают и ускоряют процесс редактирования трехмерных деталей. Вам больше не придется тратить на это много времени, ведь с инновационной системой управления вы всегда сможете рассчитывать на правильный и быстрый результат.





Преимущества DMG MORI SLIMline с Operate 4.

5 SIEMENS 840D solutionline:



  • Жидкокристаллический дисплей 15″ с высоким разрешением и удобным углом обзора;
  • Относится к последнему поколению программного обеспечения с интуитивно-понятным интерфейсом;
  • Позволяет регулировать и держать под контролем весь рабочий процесс – от первоначального чертежа до финального моделирования трехмерных деталей;
  • Предназначен для использования в реальном режиме;
  • Имеет в комплектации запоминающее устройство для хранения всех ваших действий и программ;
  • Скорость обработки данных превосходит конкурирующие аналоги.



Скачать CTX 510 ecoline

Загрузить PDF (3,1 Mb)

Станок CTX 310 ecoline

Токарный станок CTX 310 ecoline с…

Станок DMF 180 linear

При разработке нового поколения станков были…

Станок DMU 70 ecoline

Данная модель представляет собой фрезерный центр. ..

Станок Fanuc ROBOCUT α-C400iB

Новейшая модель проволочно-вырезного станка от компании…

Токарно-винторезный станок TRENS SN 50 C

Токарно-винторезный станок, оснащенный устройством цифровой индикации…

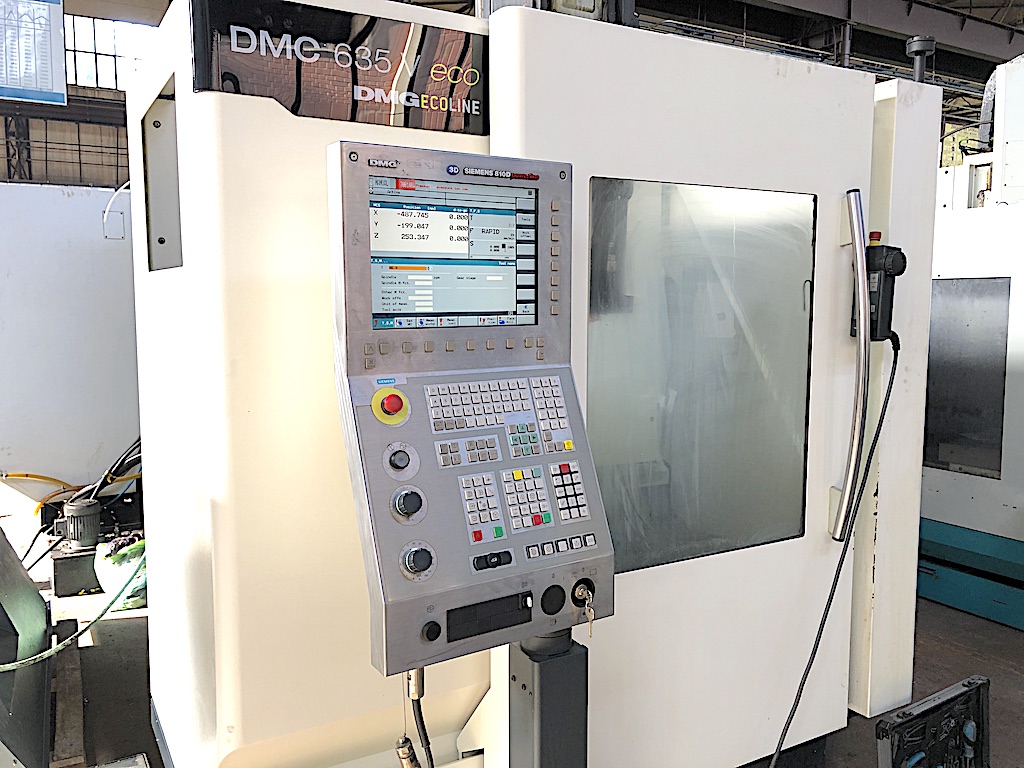

DMG MORI DMC 635 V ecoline Вертикальный обрабатывающий центр Б/у оборудование

  • Описание
  • Детальная информация
  • Об этом продавце

Состояние Как новый
Таблица мм. 790 х 560
Ход Х мм. 635
Ход Y мм. 510
Ход Z мм. 460
Скорость шпинделя об/мин 12000
SIEMENS 840D ShopMill с ЧПУ
Инструментальный магазин позиций 20
Держатель инструмента Sk 40
Аксессуары Эвакватор
Маркировка СЕ Да
Соответствие СЕ Да
Рабочее время 13724

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Продольный ход X 635 mm
Поперечный ход Y 510 mm
Вертикальный ход Z 460 mm
Поворотный стол (4th axis) нет
Тип ЧПУ SIEMENS 840D ShopMill
Длина стола 790 mm
Ширина стола 560 mm
Макс. вес обраб. детали
Кол-во инструментов 20
Тип шпинделя Sk 40
Скорость шпинделя, об/мин 12000 rpm
Мощность привода шпинделя
——————-
Часы наработки13724 часы
Часы включения
Состояниев отличном состоянии
Маркировка CEда
Статусвозможность осмотра
Техпаспорт DMG DMC 635 V Ecoline

Тип клиентаПерекупщик
Активный с2019
Предложения онлайн100
Последняя активность9 декабря 2022 г.

Описание

Состояние Как новый
Таблица мм. 790 х 560
Ход Х мм. 635
Ход Y мм. 510
Ход Z мм. 460
Скорость шпинделя об/мин 12000
SIEMENS 840D ShopMill с ЧПУ
Инструментальный магазин позиций 20
Держатель инструмента Sk 40
Аксессуары Эвакватор
Маркировка СЕ Да
Соответствие СЕ Да
Рабочее время 13724

Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.

Детальная информация

Продольный ход X 635 mm
Поперечный ход Y 510 mm
Вертикальный ход Z 460 mm
Поворотный стол (4th axis) нет
Тип ЧПУ SIEMENS 840D ShopMill
Длина стола 790 mm
Ширина стола 560 mm
Макс. вес обраб. детали
Кол-во инструментов 20
Тип шпинделя Sk 40
Скорость шпинделя, об/мин 12000 rpm
Мощность привода шпинделя
——————-
Часы наработки13724 часы
Часы включения
Состояниев отличном состоянии
Маркировка CEда
Статусвозможность осмотра

Об этом продавце

Тип клиентаПерекупщик
Активный с2019
Предложения онлайн100
Последняя активность9 декабря 2022 г.

DMU 50 ecoline – DMG MORI – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

  //  ПРОСТО БОЛЬШЕ УСПЕХА

Особенности станка Станок и технология Техника управления Качество / Опции и сервис Технические характеристики Универсальная 5-сторонняя обработка. DMU 50 ecoline — универсальная звезда всей серии машин. Его запатентованный 2-осевой поворотно-поворотный стол с ЧПУ позволяет легко и надежно изготавливать очень сложные детали, требующие сложных допусков формы и положения. Ориентированный на практику пользовательский интерфейс SLIMline®, который доступен с Operate 4.5 на SIEMENS 840D Solutionline или HEIDENHAIN TNC 620, позволяет как новичкам, так и опытным профессионалам получить максимальную производительность….

1: Держатель главного вала (автомобильный), материал: алюминий, размеры: 125 × 95 × 62 мм  2: Держатель (автомобильный), материал: алюминий, размеры: 108 × 65 × 55 мм Особенности ++ Высочайшая эффективность – 5- боковая обработка с простой наладкой простых и очень сложных заготовок ++ Высочайшая точность – поворотно-поворотный стол с ЧПУ с цифровыми приводами ++ Фрезерный шпиндель с частотой вращения 8000 об/мин / 83 Нм (40 % ПВ) / 13 кВт (40 % ПВ) + + Мотор-шпиндель с водяным охлаждением, 10 000 об/мин / 83 Нм (40 % ПВ) / 13 кВт (40 % ПВ) и внутренней системой охлаждения 12 бар* ++ Прямые измерительные шкалы (X / Y / Z)* и централизованная смазка . ..

Особенности станка Станок и технология Техника управления Качество / Опции и сервис Технические характеристики Мощная технология для освоения 5-сторонней обработки. DMU 50 ecoline отличается максимальной стабильностью, современной конструкцией С-образной рамы со встроенными осями В и С с ЧПУ в столе и прочной жесткой рамой из чугуна с ребрами жесткости. В сочетании с высококачественными линейными направляющими достигается максимальная точность и наилучшее качество поверхности. С-образная конструкция из серого чугуна ++ С осью В и С в столе ++ Максимальная жесткость и минимальная занимаемая площадь Мощный мотор-шпиндель ++ Для лучшего…

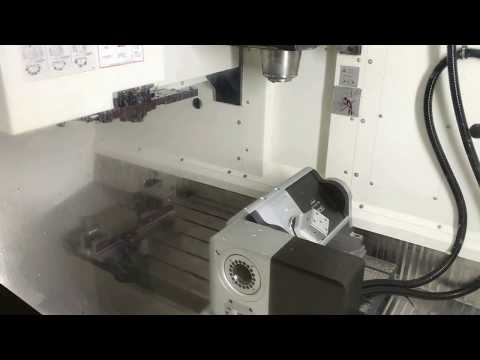

Наклонно-поворотный стол с ЧПУ ++ Высочайшая стабильность благодаря гидравлическому зажиму по осям B и C ++ Огромный диапазон поворота по оси B от –5 ° до +110 ° (ось C: 360 °) ++ Обработка заготовок весом до 200 кг ++ Система прямого измерения по осям B и C для максимальной точности формы и положения ++ Встроенный наклонно-поворотный стол для максимальной точности поворотно-поворотный стол с цифровыми приводами позволяет обрабатывать сложные детали за два установа. Чем меньше шагов, тем точнее процесс, тем…

Особенности станка Станок и технология Техника управления Качество / Опции и сервис Технические характеристики Быстрый USB-интерфейс для обмена данными и резервного копирования данных ЧПУ. Больше обзора! 15-дюймовый TFT-экран с 3D-моделированием обрабатываемой детали для простого контроля на экране. Больше комфорта! Полная клавиатура ASCII для простого программирования. Больше места для хранения! Расширение программы* до 2 ГБ с картой памяти CF в стандартной комплектации. * только для Operate 4.5 на SIEMENS 840D solutionline Дополнительные опции

SLIMline® – система управления с современным пользовательским интерфейсом Независимо от ваших предпочтений, ECOLINE предлагает вам самые передовые системы управления для вашей отрасли SLIMline® с Operate 4.5 на SIEMENS 840D Solutionline или HEIDENHAIN TNC 620 поддерживает как текст ЧПУ, так и быстрое интерактивное программирование циклов. Клавиатуры расположены эргономично, а экран разделен на удобные для пользователя меню для удобства работы. 15-дюймовый TFT-экран с высоким разрешением позволяет быстро запускать 3D-моделирование процесса обработки и в режиме реального времени – таким образом, вы экономите драгоценное время и остаетесь в безопасности!…

SLIMline® HEIDENHAIN TNC 620 с простым текстовым диалогом и DMG SMARTkey® ++ 15-дюймовый TFT-экран с удобной компоновкой дисплея ++ Удобное программирование с новой полной клавиатурой ASCII ++ Стандартное время обработки блока 1,5 мс ++ Программная память с 250 МБ на CF-карте ++ Программирование, ориентированное на мастерскую, с графической поддержкой ++ Быстрый интерфейс данных для внешних программ ++ Циклы для измерения заготовок и инструментов в сочетании с системой контактных щупов HEIDENHAIN в стандартной комплектации ++ 3D-моделирование заготовки SLIMline ® с Operate 4.5 SIEMENS 840D Solutionline с ShopMill (в…

1: DMG SMARTkey®  2: 15-дюймовый TFT-дисплей для четкого 3D-моделирования заготовки 3D-моделирование заготовки Функции управления SLIMline® с Operate 4. 5 на SIEMENS 840D Solutionline Монитор Безопасность доступа Программирование Моделирование Программная память Время обработки блока Интерфейс Справка по программированию Внешнее программирование SLIMline® с HEIDENHAIN TNC 620 DIN, текстовое программирование 3D-моделирование заготовки 3D-моделирование заготовки Онлайн-руководство по программированию Онлайн-справочник по программированию

Особенности станка Станки и технологии Техника управления Качество / Опции и сервис Технические данные круглосуточно DMU 50 ecoline Высочайшее качество для самых высоких требований. Для ECOLINE девиз «высокое качество по привлекательным ценам» относится не только к станкам, но и к множеству доступных принадлежностей. Широкий спектр опций и услуг улучшает повседневный опыт пользователя и повышает производительность. высокое качество машин ECOLINE может быть обеспечено только за счет оптимальной производительности. стандарты качества экшн. Вот почему машины ECOLINE специально созданы с использованием. ..

перемещение заготовок ++ Система перемещения с максимальной вместимостью ++ Полная обработка с дополнительными интегрируемыми аксессуарами ++ 6-осевой промышленный робот, грузоподъемность до 10 или 25 кг, рабочий диапазон до 1 611 / 2 033 мм ++ Модели с 2 или 4 ящиками, макс. Грузоподъемность 300 кг для параллельной загрузки и обработки Измерение и точность Опциональная система прямого измерения (X / Y / Z) повышает точность позиционирования и геометрическую точность ваших заготовок, а прочная конструкция также повышает эксплуатационную готовность станка. Системы контактных щупов для инструментов и заготовок упрощают…

Особенности станка Станок и технология Техника управления Качество / Опции и сервис Технические данные Технические данные DMU 50 ecoline Рабочая зона Перемещение по оси X Подача (теоретические значения) Рабочий шпиндель Точность позиционирования Разрешение в X / Y / Z (в- / система прямого измерения положения) Pmax в X / Y / Z в соответствии с VDI / DGQ 3441 (внутренняя / прямая система измерения положения) 12 Разрешение по оси B- / C (внутренняя / прямая система измерения положения) Pmax в B- / Ось C согласно VDI/DGQ 3441 (система прямого измерения положения) Pmax согласно JIS B6330-1980 (в/прямом положении. ..
