Реле ЕЛ-13М-22 AC690В УХЛ2

НАЗНАЧЕНИЕ

Реле контроля фаз ЕЛ-13М-15 (далее устройство) предназначено для использования в схемах автоматического управления, контроля напряжения в трехпроводных трёхфазных сетях (сетях без нулевого провода), обрыва и «слипания» фаз, защиты нагрузки от работы на повышенном напряжении, а также для контроля асимметрии фаз. Основная область применения – защита крановых электродвигателей.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство, если напряжение сети, а так же все контролируемые параметры работы сети (порядок чередования фаз, обрыв фаз, слипание фаз, асимметрия напряжения фаз) находятся в норме, то происходит включение встроенного исполнительное реле. При включении исполнительного реле замыкаются контакты 11-14 и 21-24 и загорается желтый индикатор работы исполнительного реле. При пропадании двух или трёх фаз, слипании фаз, при значении напряжения питания выше верхнего порога срабатывания (130% от номинального), при асимметрии напряжения фаз более чем на 25%, синфазном снижении напряжения менее нижнего порога срабатывания (50% от номинального) или обрыве одной из фаз – реле выключается.

Время срабатывания устройства фиксированное и составляет 0,15 секунды. При возвращении параметров питающей сети в норму, реле включается без задержки.

ОСНОВНЫЕ ОСОБЕННОСТИ

Фиксированный порог срабатывания по перенапряжению в 130% от номинального значения;
Включение нагрузки при восстановлении параметров питающей сети без задержек;
Допускает синфазное снижение напряжения питания до 50% от номинального;
Индикатор наличия питания и состояния встроенного реле;
2 переключающие группы контактов 5А/AC250В.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса.

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с²;
Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
Конденсация влаги на поверхности изделия не допускается;
Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле.

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Паспорт (el-13m-22.pdf, 765 Kb) [Скачать]

Реле контроля напряжения ЕЛ-13

Срок доставки:

5 – 15 дней

Цена:

По запросу

Реле контроля напряжения ЕЛ-13 предназначено для контроля наличия и порядка чередования фаз в системах трехфазного напряжения и могут использоваться в схемах автоматического управления и защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах: трехфазных крановых асинхронных двигателей и реверсивных электроприводов мощностью до 75 кВт.

Коммутационная способность контактов реле
Тип реле	Род тока	Характер нагрузки	Категория применения	Режим нормальных коммутаций
				Номинальное напряжение, В	Сила тока, А, не более	Число циклов коммутационной износостойкости
				Номинальное напряжение, В	Вкл/Откл	Число циклов коммутационной износостойкости
ЕЛ-13	Переменный	Индуктивная cosφ ≥ 0,4	АС-22	220, 380	1,0 0,5	3×105 0,63×105
ЕЛ-13	Постоянный	Индуктивная τ≤ 0,001 c	ДС-22	220	0,16	3×105
ЕЛ-13	Переменный	Активная cosφ ≥ 0,95	АС-22	220	1,5	1×105

Устройство и принцип работы

Реле ЕЛ-13 состоит из следующих частей:

воспринимающая часть;
логическая часть;
сравнивающая часть;
исполнительный орган.

При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз на выходе логической части реле появляется последовательность импульсов с частотой и временным сдвигом, соответствующими частоте и временному сдвигу фазных напряжений. Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.

При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле.

Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле. Регулирование выдержки времени плавное.

Логическая часть реле не реагирует на изменение порядка чередования фаз и имеет фиксированную (нерегулируемую) выдержку времени.

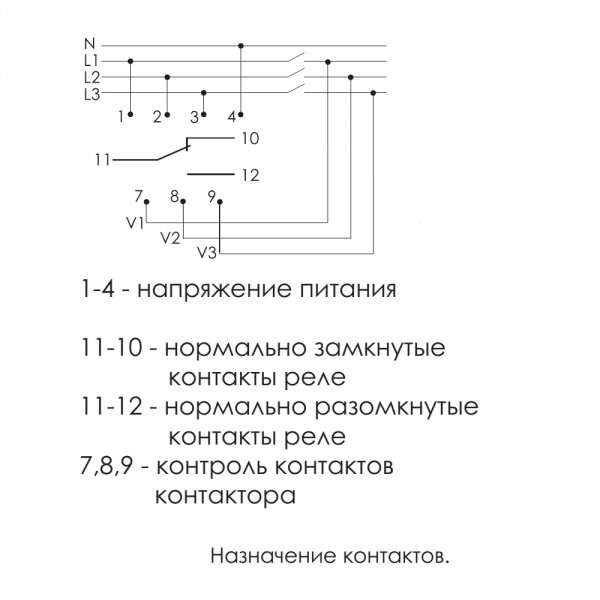

Рис.1. Схема подключения реле ЕЛ-13

Технические характеристики
Параметры	Значения
Номинальное линейное напряжение (междуфазное) напряжение питания переменного тока 50 Гц, В	220, 380
Допустимые колебания напряжения питания от номинального значения	+10%, -15%
Срабатывание реле (переключение выходных контактов) при:
однофазном снижении напряжения (при Uфн в двух других фазах) Uср.фн	(0,75±0,05)Uфн
симметричном снижении фазных напряжений U ср.сим	не менее 0,5Uфн
обрыве одной, двух или трех фаз	срабатывает
обратном порядке чередования фаз	срабатывает
Время срабатывания (пределы регулирования)	не более 0,15 с
Масса реле, кг, не более	0,3
Количество контактов	замыкающих: 1; размыкающих: 1
Механическая износостойкость	106циклов
Степень защиты реле	по оболочке: IP40; по разъему: IP10.

Комплект поставки

Реле контроля напряжения ЕЛ-13 – 1 шт,
Этикетка – 1 шт,
Руководство по эксплуатации – 1 экз.
