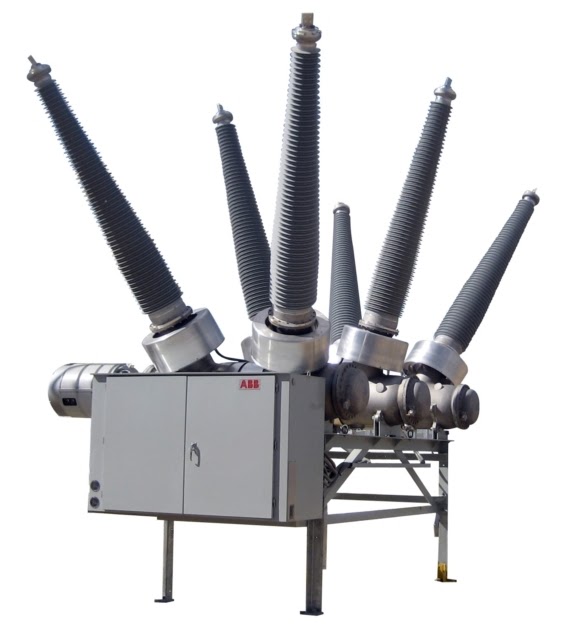

ВТБ-110 (У1, УХЛ1) Выключатель элегазовый баковый

Наименование параметра	Норма
Номинальное напряжение, кВ:	110
Наибольшее рабочее напряжение, кВ:	126
Номинальный ток, А	2000, 3150
Номинальный ток отключения, кА	40
Нормированное процентное содержание апериодической составляющей, % не более	45
Нормированные параметры тока включения, кА наибольший пик начальное действующее значение периодической составляющей	102 40
Нормированные параметры сквозного тока короткого замыкания, кА: наибольший пик (ток электродинамической стойкости), кА среднеквадратичное значение тока за время его протекания, кА время протекания тока короткого замыкания, с	102 40 3
Нормированный ток отключения ненагруженной воздушной линии, А	31,5
Собственное время отключения, при номинальном напряжении на элементах управления, с, не более	0,032 ± 0,005
Полное время отключения, при номинальном напряжении на элементах управления, с, не более	0,06+0,005
Собственное время включения, при номинальном напряжении на элементах управления, с, не более	0,08
Нормированная бестоковая пауза при АПВ, с	0,3
Разновременности замыкания и размыкания контактов полюсов с, не более при включении при отлючении	0,0018 0,0015
Удельная длина пути утечки, см/кВ, не менее	2,5
Номинальное напряжение катушек включения и отключения, В, постоянное	220/110
Номинальное напряжение питания электродвигателя привода, В, переменное	400 или 230
Ток катушек включения и отключения при номинальном напряжении, А, не более	3/5
Номинальное напряжение питания устройств электрообогрева привода и полюсов выключателя, В, переменное	230
Мощность антиконденсатного (неотключаемого) обогрева выключателя, Вт	50
Мощность основного устройства обогрева выключателя, управляемого автоматикой привода, Вт, не более	6600
Мощность антиконденсатного (неотключаемого) обогрева привода, Вт	50
Мощность основного устройства обогрева привода, управляемого автоматикой привода, Вт, не более	1600
Встроенные трансформаторы тока ТВ-110: Количество обмоток на полюс измерительных Номинальный первичный ток, А Номинальный вторичный ток, А Класс точности для измерения и учёта Класс точности для защит	До 9 От 200 до 3000 1;5 0,2S; 0,2; 0,5S; 0,5 5Р; 10Р
Верхний предел абсолютного давления (давление заполнения) элегаза, МПа (кгс/см2)/плотность элегаза, кг/м3	0,5(5,0)/32,0
Нижний предел абсолютного давления элегаза, МПа (кгс/см2)/плотность элегаза, кг/м3	0,45(4,5)/28,5
Минимальное абсолютное давление элегаза, при котором сохраняется номинальный уровень изоляции, МПа (кгс/см2)/плотность элегаза, кг/м3	0,42(4,2)/26,5
Абсолютное давление сигнализации МПа (кгс/см2)/плотность элегаза, кг/м3: предупредительной уставки уставки блокировки работы выключателя	0,45(4,5)/28,5 0,42(4,2)/26,5
Утечка элегаза из внутренних полостей выключателя в год, % от массы, не более	0,5

Баковые выключатели ВЭБ-УЭТМ-220 кВ

Выключатели элегазовые баковые наружной установки серии ВЭБ-УЭТМ-220 предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также для работы в стандартных циклах при АПВ в сетях трехфазного переменного тока: yоминальное напряжение 110 кВ, наибольшее рабочее напряжение 126 кВ, номинальный ток 2500 и 3150 А, номинальный ток отключения 50 кА.

• Выключатель нового поколения, выполненный в трехполюсном исполнении: три полюса (баки с одноразрывным дугогасительным устройством) размещаются на одной раме и управляются одним пружинным приводом повышенной мощности.
• Выключатель изготавливается в климатическом исполнении УХЛ категории размещения 1 ГОСТ 15150-69, ГОСТ 15543.1 и предназначен для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным и холодным климатом.
• Верхнее рабочее значение температуры окружающего выключатель воздуха составляет +40^оС.
• Нижнее рабочее значение температуры окружающего выключатель воздуха составляет -60^оС.
• По заказу возможна поставка выключателей в климатическом исполнении Т1 – верхнее рабочее значение темпреатуры окружающего воздуха +55^оС.
• Выключатель снабжен устройствами электроподогрева полюсов, заполненных элегазом, обеспечивая надежную работу выключателя в условиях экстремально низких температур и ветровой нагрузкой. С помощью установленных в устройствах электроподогрева датчиков температуры предусмотрена сигнализация об исправной работе нагревателей.
• Высокая заводская готовность, быстрый монтаж и наладка под руководством шеф-персонала завода.
• Естественный уровень утечек элегаза – не более 0,5% в год.
• Каждый полюс снабжен электроконтактными сигнализаторами плотности для осуществления постоянного мониторинга состояния элегаза.
• Выключатель комплектуется встроенными трансформаторами тока типа ТВГ-220. На полюсы выключателя может быть установлено до 6 трансформаторов тока для коммерческого учета, измерения и защиты (по специальному заказу возможна установка до 8 трансформаторов на полюс). Характеристики и комплектация выключателей встроенными трансформаторами тока могут быть выполнены в соответствии с требованиями заказчика.
• Высокий механический и коммутационный ресурс, обеспечивающие при нормальных условиях эксплуатации не менее, чем 25-летний срок службы до первого ремонта.
• Возможность отключения токов нагрузки при потере избыточного давления газа в выключателе.
• Сохранение электрической прочности изоляции выключателя при напряжении равном 1,15 наибольшего фазного напряжения в случае потери избыточного давления газа.
• Отключение емкостных токов без повторных пробоев, отсутствие перенапряжений.
• Низкий уровень шума при срабатывании – соответствует высоким природоохранным требованиям.
• Высокие пожаро- и взрывобезопасность.



СКАЧАТЬ КАТАЛОГ “Выключатели элегазовые серии ВЭБ-УЭТМ-220”

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Баковые автоматические выключатели | Автоматические выключатели

Этот автоматический выключатель на напряжение 72,5–145 кВ, не содержащий фторсодержащих газов и не вызывающий вреда, делает энергосистему более экологичной

Поскольку энергетический сектор оказывает большее воздействие на выбросы углерода, чем все остальные отрасли вместе взятые, невозможно переоценить настоятельную необходимость декарбонизации для борьбы с изменением климата.

Возобновляемые источники энергии — это только часть решения; В Siemens Energy мы понимаем, насколько важно достичь нулевого потенциала глобального потепления (GWP) как при передаче электроэнергии, так и при ее производстве. В большинстве распределительных устройств для изоляции по-прежнему используется SF6 — газ, который в 25 200 раз более неблагоприятен для климата, чем CO2, и остается в атмосфере до 3 200 лет. Даже новые альтернативы фторсодержащим газам при выбросе по-прежнему наносят вред окружающей среде. Это не является устойчивым, как признано в новом регламенте ЕС по фторсодержащим газам. И именно поэтому мы разработали линейку продукции Zero-harm Blue, включающую баковый автоматический выключатель 3AV1.

Хотя мы постоянно стремимся к нулю, это пока невозможно для каждого уровня напряжения. Вот почему мы по-прежнему предлагаем ряд высокопроизводительных традиционных распределительных устройств.

Единственный способ добиться нулевого ПГП и нулевой токсичности — это использовать чистый воздух.

Баковый автоматический выключатель 3AV1 сочетает в себе вакуумную коммутационную технологию с изоляцией из чистого воздуха. Он работает с нулевым уровнем вредных парниковых газов любого вида, с нулевыми токсичными продуктами разложения и нулевыми требованиями безопасности при обращении и обслуживании.

Используемый чистый воздух, состоящий из 80 % азота и 20 % кислорода, очищенный и лишенный влаги, может быть выпущен в атмосферу с нулевым вредным воздействием на людей или окружающую среду. Это представляет собой жизненно важный шаг на пути к достижению нулевого ПГП во всей энергосистеме.



В то же время баковый автоматический выключатель 3AV1 соответствует самым высоким стандартам производительности и надежности. Он обеспечивает высокое напряжение с высочайшей производительностью переключения без ухудшения характеристик и способен работать в экстремальных условиях окружающей среды по всему миру.

Баковый автоматический выключатель Flyer Blue

Нулевое воздействие на окружающую среду

• Без SF6 и других фторсодержащих газов
• Нулевые выбросы парниковых газов
• Нулевой ПГП



Нулевое влияние на здоровье и безопасность

• Нетоксичные изоляционные газы
• Отсутствие токсичных продуктов разложения
• Никаких специальных мер безопасности при техническом обслуживании не требуется
• Нулевые правила обращения с газом
• Не требуется утилизация газов в конце срока службы

Нулевые правила

• Нулевая отчетность и учет газов не требуется
• Отсутствие проблем с действующим и потенциальным законодательством против фторсодержащих газов

Никаких компромиссов в отношении производительности и надежности

• На напряжение от 72,5 до 145 кВ
• Большое количество коротких замыканий и отключений номинального тока
• Двухтактное прерывание тока
• Полная производительность при температуре окружающей среды до -60°C
• Необслуживаемый прерыватель в течение всего срока службы
• Более 10 лет опыта в вакуумном переключении высокого напряжения

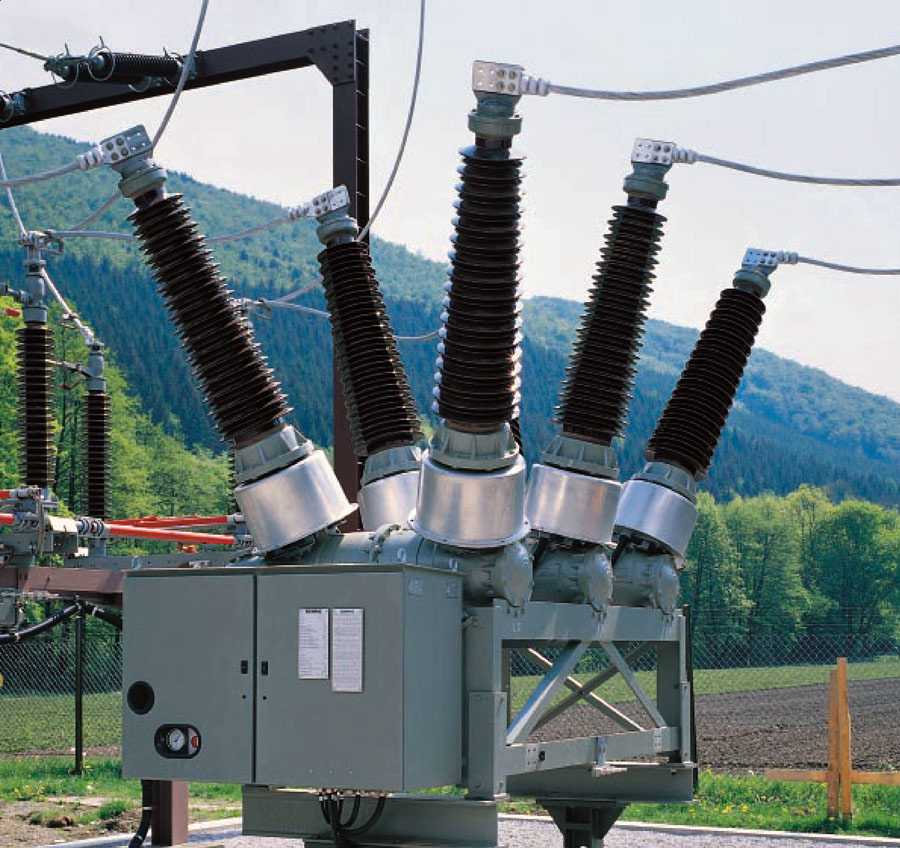

Наш стандартный портфель мертвых резервуаров Хотя мы полностью привержены внедрению технологии чистого воздуха, факт заключается в том, что в краткосрочной перспективе могут возникнуть обстоятельства, при которых ее еще нельзя использовать, например, потребность в сверхвысоких уровнях напряжения. Для этих ситуаций мы по-прежнему предлагаем ряд высокопроизводительных традиционных распределительных устройств.

Наше семейство баковых выключателей доступно для применений от

от 72,5 кВ до 550 кВ и для отключения при коротком замыкании до 90 кА. Выключатели ДТ до 362 кВ комплектуются одной дугогасительной камерой на полюс, до 550 кВ – двумя дугогасительными установками.



Мы предлагаем баковые выключатели с двухтактным режимом работы для приложений до 362 кВ. Автоматические выключатели могут быть оснащены дополнительными замыкающими резисторами или приложениями от 362 кВ до 550 кВ. В вашем распоряжении несколько решений для трансформаторов тока, которые могут быть реализованы в соответствии с вашими конкретными проектными требованиями.



Наши высоковольтные баковые выключатели доступны для трехполюсного управления с общей базой, для однополюсного управления также с общим основанием или для однополюсного управления с отдельными основаниями.

Вы можете найти подробную информацию о наших баковых автоматических выключателях и информацию о наших услугах здесь.

Баковые автоматические выключатели | Автоматические выключатели

Этот автоматический выключатель на 72,5–145 кВ, не содержащий фторсодержащих газов и не наносящий вреда, делает энергосистему более экологичной

Поскольку энергетический сектор оказывает большее воздействие на выбросы углерода, чем все остальные отрасли вместе взятые, невозможно переоценить настоятельную необходимость декарбонизации для борьбы с изменением климата. Возобновляемые источники энергии — это только часть решения; В Siemens Energy мы понимаем, насколько важно достичь нулевого потенциала глобального потепления (GWP) как при передаче электроэнергии, так и при ее производстве. В большинстве распределительных устройств для изоляции по-прежнему используется SF6 — газ, который в 25 200 раз более неблагоприятен для климата, чем CO2, и остается в атмосфере до 3 200 лет. Даже новые альтернативы фторсодержащим газам при выбросе по-прежнему наносят вред окружающей среде. Это не является устойчивым, как признано в новом регламенте ЕС по фторсодержащим газам. И именно поэтому мы разработали линейку продуктов Zero-harm Blue, включая автоматический выключатель 3AV1.

Хотя мы постоянно стремимся к нулю, это пока невозможно для каждого уровня напряжения. Вот почему мы по-прежнему предлагаем ряд высокопроизводительных традиционных распределительных устройств.

Единственный способ добиться нулевого ПГП и нулевой токсичности — это использовать чистый воздух. Бачковый выключатель 3AV1 сочетает в себе вакуумную коммутационную технологию с изоляцией из чистого воздуха. Он работает с нулевым уровнем вредных парниковых газов любого вида, с нулевыми токсичными продуктами разложения и нулевыми требованиями безопасности при обращении и обслуживании.

Используемый чистый воздух, состоящий из 80 % азота и 20 % кислорода, очищенный и лишенный влаги, может быть выпущен в атмосферу с нулевым вредным воздействием на людей или окружающую среду. Это представляет собой жизненно важный шаг на пути к достижению нулевого ПГП во всей энергосистеме.



В то же время бачковый выключатель 3AV1 соответствует самым высоким стандартам производительности и надежности. Он обеспечивает высокое напряжение с высочайшей производительностью переключения без ухудшения характеристик и способен работать в экстремальных условиях окружающей среды по всему миру.

Резервуарный выключатель Flyer Blue под напряжением

Нулевое воздействие на окружающую среду

• Без SF6 и других фторсодержащих газов
• Нулевые выбросы парниковых газов
• Нулевой ПГП



Нулевое влияние на здоровье и безопасность

• Нетоксичные изоляционные газы
• Отсутствие токсичных продуктов разложения
• Никаких специальных мер безопасности при техническом обслуживании не требуется
• Нулевые правила обращения с газом
• Не требуется утилизация газов в конце срока службы

Нулевые правила

• Нулевая отчетность и учет газов не требуется
• Отсутствие проблем с действующим и потенциальным законодательством против фторсодержащих газов

Никаких компромиссов в отношении производительности и надежности

• На напряжение от 72,5 до 145 кВ
• Большое количество коротких замыканий и отключений номинального тока
• Двухтактное прерывание тока
• Полная производительность при температуре окружающей среды до -60°C
• Необслуживаемый прерыватель в течение всего срока службы
• Более 10 лет опыта в вакуумном переключении высокого напряжения

Наше стандартное портфолио живых резервуаров Хотя мы полностью привержены внедрению технологии чистого воздуха, факт заключается в том, что в краткосрочной перспективе могут возникнуть обстоятельства, при которых ее еще нельзя использовать, например, потребность в сверхвысоких уровнях напряжения.
