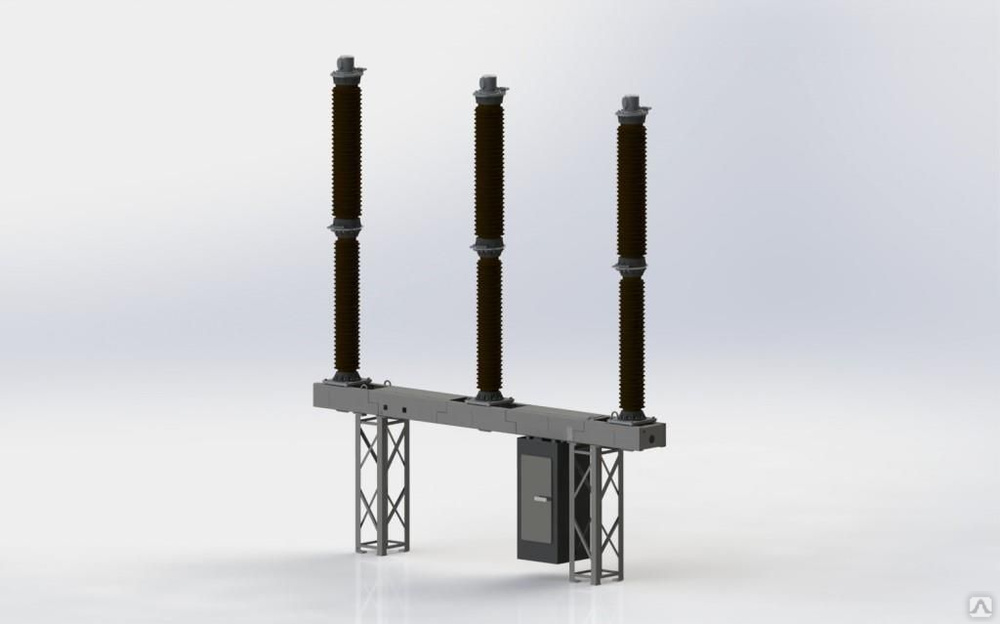

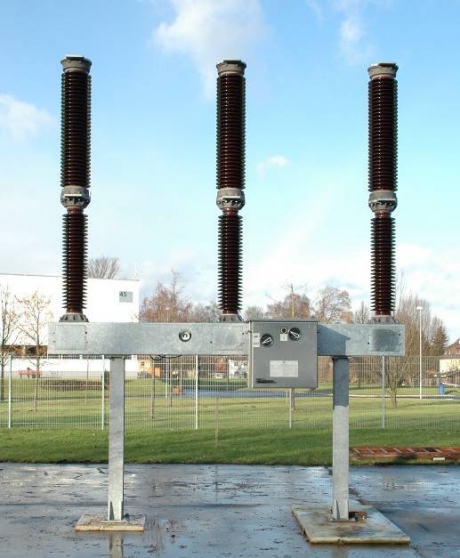

Выключатель колонковый элегазовый ВГП-110 (Электроаппарат ВО, ОАО)

Технические характеристики:

ТУ3414-019-046821485-2006

С 2006 года возобновлено серийное производство колонковых выключателей ВГП-110. Традиции Санкт- Петербургской школы аппаратостроения, нашедшие отражения в выключателе ВГП-110, учитывают, прежде всего, специфику эксплуатации в условиях России:

Дугогасительное устройство имеет несколько модификаций по коммутационной способности для сетей с различными токами короткого замыкания, для различных минимальных температур эксплуатации.

Внутренняя изоляция сформирована при пониженном давлении элегаза для работы при низких температурах окружающей среды без применения смесей.

Механический ресурс привода составляет 10000 операций О — В, механический ресурс фазы выключателя не имеет ограничений в рамках разумной эксплуатации в течение срока службы.

Стойкость к любому воздействию внешней среды обеспечивается защитными покрытиями на весь срок эксплуатации.

Безопасность эксплуатации коммутационных аппаратов, как сосудов под давлением, обеспечивается защитным устройством.

Стабильность качества производства подтверждается периодическими испытаниями серийных изделий, включая коммутационные испытания, в Испытательном центре ОАО «НИИВА».

Наименование параметра	Ед. изм.	Исполнение
		ВГП-110-40 У1	ВГП-110-20 УХЛ1*
Номинальное напряжение	кВ	110	110
Наибольшее рабочее напряжение	кВ	126	126
Номинальный ток	А	2500	2500
Номинальный ток отключения	кА	40	20
Параметры сквозного тока короткого замыкания:- наибольший пик- ток термической стойкости- время протекания тока термической стойкости	кА кА с	102403	102403
Ток ненагруженных линий, отключаемый без повторных пробоев	А	31,5	31,5
Собственное время отключения	с	0,03 ±0,005	0,03 ±0,005
Полное время отключения	с	0,05… 0,055	0,05… 0,055
Минимальная безтоковая пауза при АПВ	с	0,3	0,3
Собственное время включения	с	0,6 ±0,2	0,6 ±0,2
Расход газа на утечки в % в год от массы газа, не более	%	1	1
Масса элегаза не более	кг	6,3	4,3
Избыточное давление элегаза, приведенное к +20° C13. 1. Давление заполнения 13.2. Давление сигнализации 13.3. Давление блокировки	МПa МПa МПa	0,40,340,32	0,30,240,22
Минимальная температура воздуха	°C	-45	-50
Масса выключателя:- с пружинным приводом- с пружинно-гидравлическим приводом	кг кг	15001300	15001300
Срок службы	лет	40	40
Гарантийный срок	лет	3	3

Колонковый элегазовый выключатель ВГП-110 отвечает требованиям следующих нормативных документов: Стандарты МЭК

ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ»

ГОСТ 15150 «Исполнения для различных климатических районов в части воздействия факторов внешней среды»

ГОСТ 9.014-78 «Единая система защиты от коррозии и старения»

ПБ03-576-03 «Правила устройств и безопасной эксплуатации сосудов, работающих под давлением» Сертификат соответствия №6791540

Система качества ОАО ВО «Электроаппарат» соответствует стандарту ISO 9001:2000, что удостоверено сертификатом BVQI №203351 от 13. 11.2006 г.

ВГП-330

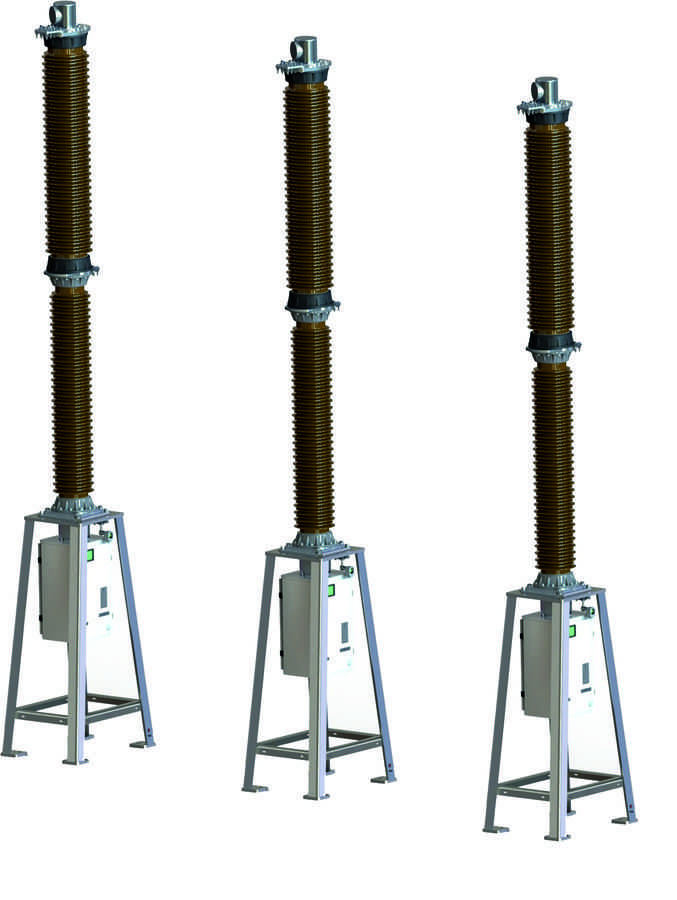

Выключатель элегазовый колонковый предназначен для коммутации электрических цепей и шунтирующих реакторов при рабочих и аварийных режимах в сетях трехфазного переменного тока с заземленной нейтралью на номинальное напряжение 330 кВ.

Каждый полюс выключателя представляет собой герметичную заполненную элегазом (SF6) колонку, которая имеет дугогасительное устройство, пустотелый опорный изолятор и корпус механизма. Три полюса выключателя могут быть смонтированы на отдельных опорных стойках или, на общей опорной раме.
