Элегазовый выключатель колонковый 110 кв – Элегазовые выключатели: принцип работы и характеристики

alexxlab | 01.10.2019 | 0 | Разное

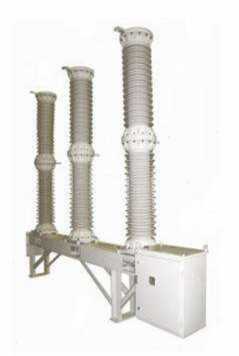

ВГТ-УЭТМ®-110

Выключатели ВГТ-УЭТМ®-110, ВГТЗ-УЭТМ®-110 предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110 кВ.

  • Выключатели изготовлены в климатических исполнениях У и ХЛ*, категории размещения 1 ГОСТ 15150-69 и ГОСТ 15543.1. Они предназначены для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным и холодным климатом
  • Нижнее рабочее значение температуры окружающего выключатель воздуха составляет : для исполнения У1 - минус 45 оС при заполнении выключателя элегазом, для исполнения ХЛ1* - минус 55 оС при заполнении выключателя газовой смесью
  • Верхнее рабочее значение температуры окружающего выключатель воздуха составляет +40 оС
  • По заказу возможна поставка в климатическом исполнении Т1 - верхнее рабочее значение температуры воздуха +50 оС
  • Управление выключателем осуществляется пружинным приводом, с электродвигателем завода пружин и различными исполнениями по напряжению питания двигателя
  • Для закрытых распределительных устройств имеется специальное исполнение ВГТЗ-110 с уменьшенным габаритом по длине, для встраивания в шестиметровую ячейку ЗРУ
  • Высокая заводская готовность, простой и быстрый монтаж и ввод в эксплуатацию
  • Естественный уровень утечек - не более 0,5 % в год
  • Возможность отключения токов нагрузки при потере избыточного давления газа в выключателе
  • Сохранение электрической прочности изоляции выключателя при напряжении равном 1,15 наибольшего фазного напряжения в случае потери избыточного давления газа в выключателе
  • Отключение емкостных токов без повторных пробоев, низкие перенапряжения
  • Низкий уровень шума при срабатывании - соответствует высоким природоохранным требованиям
  • Возможность поставки устройства учета коммутационного ресурса или устройство синхронного управления выключателем с функцией учета коммутационного ресурса (для однополюсного исполнения).
  • Возможность поставки шкафа распределительного (для однополюсного исполнения).

Примеры поставок

Технические документы

Опросный лист

Каталог ВГТ-УЭТМ®-110

Декларация о соответствии

Совместная установка ТРГ-110 и колонкового выключателя ВГТ-110

www.uetm.ru

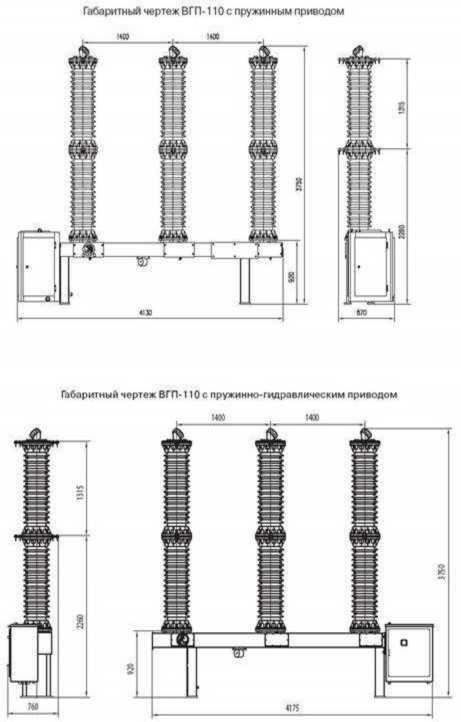

Выключатель колонковый элегазовый ВГП-110

Выключатель колонковый элегазовый ВГП-110 (Электроаппарат ВО, ОАО)


Технические характеристики:

ТУ3414-019-046821485-2006

С 2006 года возобновлено серийное производство колонковых выключателей ВГП-110. Традиции Санкт- Петербургской школы аппаратостроения, нашедшие отражения в выключателе ВГП-110, учитывают, прежде всего, специфику эксплуатации в условиях России:

Дугогасительное устройство имеет несколько модификаций по коммутационной способности для сетей с различными токами короткого замыкания, для различных минимальных температур эксплуатации.

Внутренняя изоляция сформирована при пониженном давлении элегаза для работы при низких температурах окружающей среды без применения смесей.

Механический ресурс привода составляет 10000 операций О - В, механический ресурс фазы выключателя не имеет ограничений в рамках разумной эксплуатации в течение срока службы.

Стойкость к любому воздействию внешней среды обеспечивается защитными покрытиями на весь срок эксплуатации.

Безопасность эксплуатации коммутационных аппаратов, как сосудов под давлением, обеспечивается защитным устройством.

Стабильность качества производства подтверждается периодическими испытаниями серийных изделий, включая коммутационные испытания, в Испытательном центре ОАО "НИИВА".

Наименование параметра Ед. изм. Исполнение
ВГП-110-40 У1 ВГП-110-20 УХЛ1*
Номинальное напряжение кВ 110 110
Наибольшее рабочее напряжение кВ 126 126
Номинальный ток А 2500 2500
Номинальный ток отключения кА 40 20
Параметры сквозного тока короткого замыкания:- наибольший пик- ток термической стойкости- время протекания тока термической стойкости кА кА с 102403 102403
Ток ненагруженных линий, отключаемый без повторных пробоев А 31,5 31,5
Собственное время отключения с 0,03 ±0,005 0,03 ±0,005
Полное время отключения с 0,05… 0,055 0,05… 0,055
Минимальная безтоковая пауза при АПВ с 0,3 0,3
Собственное время включения с 0,6 ±0,2 0,6 ±0,2
Расход газа на утечки в % в год от массы газа, не более % 1 1
Масса элегаза не более кг 6,3 4,3
Избыточное давление элегаза, приведенное к +20° C13.1. Давление заполнения 13.2. Давление сигнализации 13.3. Давление блокировки МПa МПa МПa 0,40,340,32 0,30,240,22
Минимальная температура воздуха °C -45 -50
Масса выключателя:- с пружинным приводом- с пружинно-гидравлическим приводом кг кг 15001300 15001300
Срок службы лет 40 40
Гарантийный срок лет 3 3

Колонковый элегазовый выключатель ВГП-110 отвечает требованиям следующих нормативных документов: Стандарты МЭК

ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ»

ГОСТ 15150 «Исполнения для различных климатических районов в части воздействия факторов внешней среды»

ГОСТ 9.014-78 «Единая система защиты от коррозии и старения»

ПБ03-576-03 «Правила устройств и безопасной эксплуатации сосудов, работающих под давлением» Сертификат соответствия №6791540

Система качества ОАО ВО «Электроаппарат» соответствует стандарту ISO 9001:2000, что удостоверено сертификатом BVQI №203351 от 13.11.2006 г.

ВГП-330

Выключатель элегазовый колонковый предназначен для коммутации электрических цепей и шунтирующих реакторов при рабочих и аварийных режимах в сетях трехфазного переменного тока с заземленной нейтралью на номинальное напряжение 330 кВ.

Каждый полюс выключателя представляет собой герметичную заполненную элегазом (SF6) колонку, которая имеет дугогасительное устройство, пустотелый опорный изолятор и корпус механизма. Три полюса выключателя могут быть смонтированы на отдельных опорных стойках или, на общей опорной раме.

digest.wizardsoft.ru

Газонаполненное оборудование – ЗАО «ЗЭТО»

Назначение

Предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 110 кВ.

Конструкция

Выключатели состоят из трех полюсов (колонн), установленных на общей раме и управляемых одним пружинным приводом ППрМ. Конструкция взрывобезопасного исполнения.

Пониженные усилия оперирования выключателем. Энергия, необходимая для гашения токов короткого замыкания, частично используется из самой дуги за счет специальной конструкции узлов управления потоком газа, что существенно уменьшает нагрузку привода и повышает надежность. Использование четырех ступеней уплотнений совместно с гидравлическим затвором в узле уплотнения вала поворотного механизма обеспечивает стабильно низкий уровень утечек: не более 0,5% в год.

Современные технологические и конструкторские решения в области применения и обработки материалов, применение надежных комплектующих, в том числе высококачественных покрышек ведущих зарубежных фирм.

Стальные части выключателя и опорные металлоконструкции имеют коррозионно-стойкие покрытия.

Выключатели могут поставляться по заказу с укороченными заводскими опорными стойками, а также с высокими опорными стойками или без них.

Преимущества:

  1. Сохранение электрической прочности изоляции выключателя при напряжении равном 84 кВ в случае потери избыточного давления газа в выключателе.
  2. Отключение емкостных токов без повторных пробоев, низкие перенапряжения.
  3. Низкий уровень звуковых шумов при срабатывании (соответствует природоохранным требование).
  4. Низкие динамические нагрузки на фундаментные опоры.
  5. Надежность и безопасность пружинного привода ППрМ подтверждена многолетним опытом управления колонковыми выключателями.
  6. Наличие в приводе автоматического управления двух ступеней обогрева (антиконденсатный и основной) шкафа привода и контроль их исправности.
  7. Комплектующие изделия закупаются у ведущих, зарекомендовавших себя отечественных и зарубежных производителей.
  8. Блочно-модульная конструкция выключателя позволяет осуществлять поставку заказчику продукции в удобной таре с минимальным объемом при минимальных транспортных затратах, а также обеспечить удобный и оперативный монтаж и ввод в эксплуатацию, которые выполняются под руководством шеф-инженера.

Технические характеристики

Номинальное напряжение, кВ: 110
Наибольшее рабочее напряжение, кВ: 126
Номинальный ток, А  2000, 3150
Номинальный ток отключения, кА  40
Нормированное процентное содержание апериодической составляющей, % не более  45

Нормированные параметры тока включения, кА

  • наибольший пик
  • начальное действующее значение периодической составляющей



102

40

Нормированные параметры сквозного тока короткого замыкания, кА:

  • наибольший пик (ток электродинамической стойкости), кА
  • среднеквадратичное значение тока за время его протекания, кА
  • время протекания тока короткого замыкания, с



102

40

Нормированный ток отключения ненагруженной воздушной линии, А  31,5
Нормированный ток отключения конденсаторной батареи, А  320
Собственное время отключения, при номинальном напряжении на элементах управления, мс, не более  38
Полное время отключения, при номинальном напряжении на элементах управления, мс, не более 55
Собственное время включения, при номинальном напряжении на элементах управления, мс, не более 60
Нормированная бестоковая пауза при АПВ, с 0,3

Развновременности замыкания и размыкания контактов полюсов с, не более

при включении

при отлючении



0,0018

0,0015

Удельеная длина пути утечки, см/кВ 2,5
Допустимый уровень утечки газа в год, % не более 0,5

Давление газа (SF6), приведенное к плюс 20ºС, МПа, избыточное:

  • номинальное (заполнения)
  • срабатывания предупредильной сигнализации
  • блокировки управления (или автоматического отключения с блокировкой включения)



0,4

0,35

0,32

Номинальное напряжение катушек включения и отключения, В, постоянное 220/110

Номинальное напряжение питания электродвигателя привода, В, переменное

  • трехфазное
  • однофазное
  • постоянное



400 или 230

230

220

Ток катушек включения и отключения при номинальном напряжении, А, не более 3/5
Номинальное напряжение питания устройств подогрева, В, переменное 230

Число пар коммутирующих контактов для внешних цепей:

  • нормально открытых
  • нормально закрытых



12

12

Температура включения устройств подогрева, ºС 1±1
Масса, кг 1570



www.zeto.ru

ВЫКЛЮЧАТЕЛЬ КОЛОНКОВЫЙ ЭЛЕГАЗОВЫЙ ВГТ-110 КВ

Производство выключателей элегазовых колонковых номинальным напряжением 110 кВ. для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока.

Купить

Электрощит Самара начал производство выключателей элегазовых колонковых номинальным напряжением 110 кВ. Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока.

Для размещения заказа на ВГТ-110кВ необходимо выслать запрос на эл. почту [email protected]

Конт.тел. 89275578450

Выключатель имеет следующие особенности:

  • Стальные элементы покрыты горячим цинком.
  • Удобный индикатор плотности элегаза с автоматической компенсацией
  • Индикатор положения выключателя хорошо виден визуально.
  • Надежный пружинный привод.
  • Система сброса давления для защиты подстанции и персонала.
  • Дугогасительная камера с интегрированной технологией двойного движения контактов и системой автодутья.
  • Сохранение электрической прочности изоляции выключателя в случае
  • Отключение емкостных токов без повторных пробоев.
  • Низкий уровень шума при включении, отключении.
  • Наличие двухступенчатого обогрева и контроля его исправности.
  • Низкий уровень перенапряжений при коммутации

Выключатели соответствуют требованиям ГОСТ 52565-2006
Климатическое исполнение выключателей:
У от минус 45˚С до плюс 40˚С.
ХЛ* от минус 50˚С до плюс 40˚С.
Категория размещения 1 по ГОСТ 15150.
Сейсмостойкость по шкале MSK-64 до 9 баллов.
Степень загрязнения изоляции III и IV по ГОСТ 9920-89.
Показатели надежности:
Ресурс выключателя по механической стойкости (М2) - 10000 циклов.
Ресурс по коммутационной стойкости - 20 отключений нормируемых токов короткого замыкания.
Срок службы - 40 лет.
Гарантийный срок - 5 лет

Смотрите также:

www.electroshield.ds30.ru

ВЫКЛЮЧАТЕЛЬ КОЛОНКОВЫЙ ЭЛЕГАЗОВЫЙ ВГТ-110 КВ

Электрощит Самара начал производство выключателей элегазовых колонковых номинальным напряжением 110 кВ. Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока.

Для размещения заказа на ВГТ-110кВ необходимо выслать запрос на эл. почту [email protected]

Конт.тел. 89275578450

Выключатель имеет следующие особенности:

  • Стальные элементы покрыты горячим цинком.
  • Удобный индикатор плотности элегаза с автоматической компенсацией
  • Индикатор положения выключателя хорошо виден визуально.
  • Надежный пружинный привод.
  • Система сброса давления для защиты подстанции и персонала.
  • Дугогасительная камера с интегрированной технологией двойного движения контактов и системой автодутья.
  • Сохранение электрической прочности изоляции выключателя в случае
  • Отключение емкостных токов без повторных пробоев.
  • Низкий уровень шума при включении, отключении.
  • Наличие двухступенчатого обогрева и контроля его исправности.
  • Низкий уровень перенапряжений при коммутации

Выключатели соответствуют требованиям ГОСТ 52565-2006
Климатическое исполнение выключателей:
У от минус 45˚С до плюс 40˚С.
ХЛ* от минус 50˚С до плюс 40˚С.
Категория размещения 1 по ГОСТ 15150.
Сейсмостойкость по шкале MSK-64 до 9 баллов.
Степень загрязнения изоляции III и IV по ГОСТ 9920-89.
Показатели надежности:
Ресурс выключателя по механической стойкости (М2) - 10000 циклов.
Ресурс по коммутационной стойкости - 20 отключений нормируемых токов короткого замыкания.
Срок службы - 40 лет.
Гарантийный срок - 5 лет

www.ds30.ru

Элегазовый выключатель 110 кв ВГТ и ВГУ 400а

Область применения

Вакуумные выключатели ВРС-110 применяются для комплектации открытых распределительных устройств 110 кВ трансформаторных подстанций, могут применяться для расширения существующих подстанций. Ими можно заменить устаревший:

  • воздушный выключатель ввн 110,
  • баковые маломасляные выключатели вгп 110
  • элегазовый выключатель вгт 110 кв
  • и другие подобные.

Конструкция

Выключатель на напряжение 110 кв имеет цельнолитые полюса с кремнийорганической изоляцией. В полюсах используются специально разработанные для данного выключателя вакуумные камеры. Пружинный привод обеспечивает возможность ручного включения и отключения выключателя. Шкаф управления приводом расположен сбоку от корпуса выключателя, что обеспечивает удобный и безопасный доступ к нему.

Преимущества ВРС 110  перед элегазовыми выключателями:

  • Стабильное состояние контактной группы ВРС-110 сохраняется на протяжении всего срока эксплуатации, а диэлектрические свойства элегаза снижаются (из-за накопления продуктов разложения в коммутационной камере при нарастании числа коммутаций).
  • Коммутационный ресурс ВРС-110 - 10 000 циклов, что в 2 раза больше, чем у элегазовых аппаратов.
  • ВРС-110 не нуждаются в техническом обслуживании до истечения 10 000 коммутационных циклов.
  • Минимальные сроки монтажа (6-8 часов) и минимальные затраты на монтаж.
  • ВРС-110 являются экологически чистым и  не требует дополнительных затрат на утилизацию, как элегазовые выключатели 110 40 2500.
  • Надежность выключателя ВРС-110 выше, чем у элегазового или воздушного (дугогасительная часть  ВРС-110 содержит меньше подвижных деталей).
  • Возможность эксплуатации в условиях низких температур (до - 60° С) без дополнительного обогрева.
Основные технические параметры
Параметры Значение параметра
Номинальное напряжение, кВ 110
Наибольшее рабочее напряжение, кВ 126
Номинальный ток, А 2 500 3 150
Номинальный ток отключения, кА 31,5 40
Ток термической стойкости , кА (3 с) 31,5 40
Ток электродинамической стойкости, кА 81 102
Полное время отключения, мс, не более 47
Собственное время включения, мс, не более 80
Собственное время отключения, мс, не более 32
Механический ресурс, циклов ВО 10 000
Коммутационный ресурс при номинальных токах, циклов ВО 10 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО 25
Масса, кг 1 645







www.vsoyuz.com

Колонковые выключатели ВГТ УЭТМ-110 кВ

Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110 кВ.

Номинальное напряжение 110 кВ, наибольшее рабочее напряжение 126 кВ, номинальный ток 3150 А, номинальный ток отключения 40 кА

Описание колонковые выключателей ВГТ УЭТМ-110 кВ

  • Выключатели изготовлены в климатических исполнениях У и ХЛ*, категории размещения 1 ГОСТ 15150-69 и ГОСТ 15543.1. Они предназначены для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным и холодным климатом
  • Нижнее рабочее значение температуры окружающего выключатель воздуха составляет : для исполнения У1 - минус 45оС при заполнении выключателя элегазом, для исполнения ХЛ1* - минус 55оС при заполнении выключателя газовой смесью
  • Верхнее рабочее значение температуры окружающего выключатель воздуха составляет +40оС
  • По заказу возможна поставка в климатическом исполнении Т1 - верхнее рабочее значение температуры воздуха +55оС
  • Управление выключателем осуществляется пружинным приводом, с электродвигателем завода пружин и различными исполнениями по напряжению питания двигателя
  • Для закрытых распределительных устройств имеется специальное исполнение ВГТЗ-110 с уменьшенным габаритом по длине, для встраивания в шестиметровую ячейку ЗРУ
  • Высокая заводская готовность, простой и быстрый монтаж и ввод в эксплуатацию
  • Естественный уровень утечек - не более 0,5 % в год
  • Возможность отключения токов нагрузки при потере избыточного давления газа в выключателе
  • Сохранение электрической прочности изоляции выключателя при напряжении равном 1,15 наибольшего фазного напряжения в случае потери избыточного давления газа в выключателе
  • Отключение емкостных токов без повторных пробоев, низкие перенапряжения
  • Низкий уровень шума при срабатывании - соответствует высоким природоохранным требованиям
  • Возможность поставки устройства учета коммутационного ресурса или устройство синхронного управления выключателем с функцией учета коммутационного ресурса (для однополюсного исполнения).

СКАЧАТЬ КАТАЛОГ "Выключатели элегазовые серии ВГТ-УЭТМ на 35, 110 и 220 кВ"

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
